钢结构施工技术方案主要内容钢结构施工技术方案主要内容作为一种新兴的建筑结构形式，钢结构在现代建筑领域中得到了广泛应用。
而钢结构施工技术方案则是决定钢结构建筑质量和进度的关键因素之一。
本文将从六个方面详细阐述钢结构施工技术方案的主要内容。
一、施工基础施工基础是钢结构施工的基础，其质量直接决定了钢结构建筑的稳定性和安全性。
因此，在进行钢结构施工前，必须要对施工地基进行全面的勘察和评估，确定地基承载力、土层结构、地下水位等基本信息，并根据这些信息制定出相应的基础设计方案，以确保钢结构建筑在施工和使用过程中的稳定性和安全性。
二、钢结构制作钢结构制作是钢结构施工的核心环节，其质量直接影响钢结构建筑的安全性和美观度。
因此，在钢结构制作前，必须要对设计方案进行仔细的审查和评估，确保设计方案符合相关标准和法规，并根据设计方案制定出相应的钢结构制作方案。
同时，在钢结构制作过程中，要严格按照制作方案进行施工，采取科学的施工工艺和严格的质量控制措施，确保钢结构的制作质量。
三、预制构件加工和安装钢结构预制构件是钢结构施工的重要组成部分，其加工和安装质量直接影响钢结构建筑的整体质量。
因此，在进行预制构件加工和安装前，必须要对设计方案进行全面的评估和检查，并根据设计方案制定出相应的预制构件加工和安装方案。
同时，在预制构件加工和安装过程中，要严格按照方案进行施工，采取科学的工艺和严格的质量控制措施，确保预制构件的加工和安装质量。
四、现场施工现场施工是钢结构施工的最后一道工序，也是施工中最为重要的环节之一。
在进行现场施工前，必须要对现场进行全面的勘察和评估，并根据施工情况制定出相应的施工方案和施工计划。
同时，在现场施工过程中，要严格按照施工方案和计划进行施工，采取严格的安全措施和质量控制措施，确保钢结构建筑的安全性和质量。
五、安全管理安全管理是钢结构施工中最为重要的一环，安全事故的发生将会给施工过程带来巨大的损失。
因此，在进行钢结构施工前，必须要制定出全面的安全管理方案，对施工中的危险因素进行评估和控制，并采取有效的安全措施和培训措施，确保钢结构施工过程中的安全性。
第一节钢结构施工方案（一）材料管理1、钢材检验建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。
必须符合以下要求：1.1牌号：钢材主要是焊接H型钢，除应符合相应的技术标准的要求外，尚需进行必要的工艺性能试验。
1.2证书：钢材应附有符合设计文件要求的质量证明书，如对钢材的质量有疑义时，应抽检，其结果应符合国家标准的规定和设计文件的要求。
1.3表面质量：钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层缺陷，应会同有关单位研究处理。
2、材料管理2.1材料进厂，按品名、规格、数量，会同供应人员清点入库。
并应认真核对镑码单、装箱单、运单、材质证明书及合格证等，并详细做好入库时的质量记录。
2.2对入库材料按其性能做到下垫、上盖、中通风，按规范进行堆放，材料员应随时检查落实情况。
2.3材料使用应按节约原则实行定额领料，由工段长根据加工预算和材料损耗系数签发定额限料卡。
2.4在使用材料时，必须做到专料专用，其原则时在该工程材料必须用于该工程中。
（二）主要工艺流程及质量控制1、工艺流程：钢材复验─→钢材矫正→放样号料→切割下料→组装成型→部件焊接→变形矫正→划线钻孔→喷砂除锈油漆→结构验收→提议安装2、钢材的复验：为确保焊接质量，在备料前对所用的钢材进行化学成分、机械性能复验，保证符合图纸要求的材质。
3、放样号料：3.1钢结构下料是第一道工序，该工程采取图纸下料法，直接按图纸所示的尺寸在钢材上按1：1的比例划线下料，允许偏差不超过1mm。
3.2号料前必须了解原材料的钢号及规格，检查原材料的质量，如有疤痕、裂纹、夹灰、厚度不足的现象时应调换材料或取得技术人员同意后方可使用。
3.3加强计量管理，严禁使用未检验、检验超期、无检验合格证的计量器具和非法计量单位。
3.4在号料的过程中，应随时在样板、样杆上记录下已号料的数量，号料完毕则应在样板和样杆上记下实际数量，写上“完”或“全”字样和号料日期。
1、施工技术方案1.1钢结构安装总体程序1.竖向型钢柱的安装流水段的设置钢柱按照重量、施工顺序，分节吊装，两层吊装一次。
2.一个安装流水段内的安装工艺流程本工程钢结构安装的一个流水段内的工艺流程见下图所示。
1.钢柱安装顺序钢柱安装应尽量考虑当天形成稳定框架。
吊装时按顺序依次进行，以减少施工人员的来回走动，提高工作效率。
在实际施工中，针对每一安装流水段，安排钢柱安装顺序和编制钢柱安装顺序表（见下表），用以直接指导施工。
4.钢桁架和钢梁安装顺序本工程钢骨梁主要在地下室顶板层，随结构进度安装。
本工程钢桁架为主楼大厅空中花园屋面，其安装应在安装部位砼强度达到100%后进行。
1.2钢结构加工制作1.2.1原材料检测、验收1、材料进厂控制本工程所用的材料主要为各种型号钢管、钢板、焊丝、焊条、油漆等，必须按ISO9002标准的程序文件和作业指导书规定要求由合格分承方供应以及进行进厂前的检验、化验、试验。
其他辅助材料如焊剂、氧气、乙炔、二氧化碳等也都必须由合格分承包方供应并按规定项目进行检查。
所有采购的原材料均应由计划部提前制定采购需求计划，并应具体明确每批次材料的到货期限、规格、型号、质量要求、数量、采用的技术标准等。
2、原材料检测、验收1）材料检验、验收2）材料验收材料验收的内容包括钢材验收、焊材验收、涂料验收等，材料验收按照国家有关规定及公司程序文件、质量手册及作业指导书等进行。
只有检验合格的材料才能用于加工，发现不合格品时，检验员应责令停止不合格品的继续加工，并对不合格品作出标识。
3、原材料的采购与管理1）材料供应、供货周期在工期要求方面，我们将以最大的投入来保证工期的要求，完全按照招标文件的工期要求和工期计划。
最终产品供货计划以业主、总包的工期计划安排为准。
工程开工前我们将与有关运输单位签定协议，保证准时提供安装。
2）材料统计本钢结构工程所用材料量较大，而且品种、规格、形式复杂；构件规格、数量较多，标准要求高。
钢结构屋面施工方案1、施工方案1.1施工准备（1）技术准备审查设计文件是否齐全合理,符合国家标准。
根据设计文件进行构件详图设计，以便于加工制作和安装。
并编制材料采购计划。
钢结构的加工工艺确定。
（2）材料的采购、存放本工程钢结构主材和附材全部采用Q235号钢制作，钢材采购的数量和品种应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致。
钢构件应按种类、型号、安装顺序分区存放。
底层垫枕应有足够支承面，相同型号的钢构件叠放时，各层构件的支点应在同一垂直线上，并应防止构件被压坏和变形。
焊接材料和螺栓涂料应建立专门仓库，库内应干燥、通风良好。
（3）材料的验收钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行标准的规定。
钢材表面不许有结疤、裂纹、折叠和分层等缺陷；钢材端边或断口处不应有分层、夹渣。
有上述缺陷的应另行堆放，以便研究处理。
钢材表面的锈蚀深度，不超过其厚度负偏差值的1/2；并应符合国家标准规定的C级及以上。
严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。
钢结构工程的材料代用。
由于个别钢材的品种、规格、性能等不能满足设计要求需要进行材料代用时，应经设计单位同意并答署代用文件，一般是以高强度材料代替低强度材料，以厚代薄。
高强度螺栓连接副应进行扭矩系数复验。
1.2钢结构构件制作、组装、检验（1）放样、号料熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。
直接在板料和型钢上号料是，应检查号料尺寸是否正确。
准备好做样板、样杆的材料，一般可采用薄钢板和小扁钢。
号料前必须了解原材料的材质及规格，检查原材料的质量。
不同规格、不同材质的零件应分布号料。
并根据先大后小的原则依次号料。
钢材如有较大的弯曲、凹凸不平时，应先进行矫正。
尽量使相等宽度和长度的零件一起号料，需要拼接的同一种构件必须一起号料。
钢板长度不够需要焊接拼接时，在接缝处必须注意焊缝的大小及形状，在焊接和矫正再划线。
钢结构钢网架施工方案与技术措施1、基础复测（1）对基础及埋栓进行交接验收，地脚螺栓在混凝土浇灌前准确定位，减少偏离误差。
（2）在混凝土表面弹放轴线，放出轴线位置和基准标高，测量基础和地脚螺栓的轴线偏差和标高偏差，以确保基础工程符合钢结构安装的需要，并保证混凝土表面在同一标高上，误差控制在2 毫米内。
2、钢构件预检（1）检查构件型号、数量。
（2）检查构件有无变形，发生变形应予矫正，并重新检验。
（3）清除构件上污垢、积质、泥土等，油漆损坏处应及时补漆。
3、构件运输（1）场外运输1）装卸、运输过程中均不得损坏构件和防止构件变形。
2）运输的构件应吊装的要求程序进行，并考虑配套供应。
3）对大型和异性构件，应结合运输的客观条件（装卸车设备、起重量、运输、道路宽度及转变半径，通过市区交通的许可情况等）制定方案。
4）构件应对称放置在运输车辆上，装卸车应注意对称操作，确保车身和车上构件的稳定。
5）构件运输过程中，堆放应用垫木，用紧绳器固定，防止构件在运输过程中松动和滑移，对于重心不稳的构件，还应采用支架稳定。
（2）场内运输运输便道路平整，路基坚实，并有排水要求，道路的转变半径应适合场内运输构件的需要。
4、钢网架安装施工方案（1）施工方法概述：本钢网架工程为螺栓球节点网架。
结合本工程网架的特点，网架安装拟采用：脚手架平台高空散装法该安装方法的优点：网架安装时受力合理、施工安全可靠；施工速度快，工期短；脚手架平台可兼做屋面板的施工平台，一台多用。
（2）施工工艺流程施工准备→放线定位→搭设拼装脚手架→搁置可调支托、下弦球→调整下弦球标高→组装下弦→组装中层弦杆及腹杆→组装上弦、腹杆紧固→校正→涂漆→验收（3）施工准备：1）螺栓球节点网架安装采用滑移脚手架平台高空散装法的施工方法,要求场地整齐，平整坚实，为保证在雨季正常施工，场地应有可靠的排水措施。
2）土建单位应用水平仪将土建支承面上网架予埋板的相对标高全部测出标示在平面图纸相应的位置处,并将此数据图提供给工程监理和网架安装工程师,作为安装和对各支承点复测验收的依据。
钢结构工程施工技术方案及措施钢结构工程是指以钢材为主要材料，通过焊接、螺栓连接等方法组成的建筑结构工程，其具有强度高、耐久性强、易于维护、可重复使用等优点，因此在现代建筑领域得到了广泛应用。
下面我们将探讨钢结构工程施工技术方案及措施。
一、施工技术方案1. 钢结构工程施工前期准备（1）选择合适施工场地，满足施工要求，同时具有出入口，方便运输设备进出。
（2）组建专业的施工团队，包括现场管理人员、技术人员、作业人员等。
（3）制定准确的施工计划，包括吊装方案、安装方案、焊接方案、验收方案等。
2. 钢结构工程吊装作业（1）根据吊点位置和钢结构件重量等因素，选择合适的吊装机械设备，例如塔吊、吊车等。
（2）进行吊点试验，确保吊点的牢固和稳定。
（3）设计合理的吊装方案，以保证钢结构件的安全吊装。
3. 钢结构工程安装作业（1）对钢结构件进行预安装，检查各部位是否符合设计要求以及连接是否牢固。
（2）采取适当的连接方法，例如焊接、螺栓联接等。
（3）注意施工中的位置调整和方向调整，确保安装准确。
4. 钢结构工程的焊接作业（1）进行焊接前的对接、倒角、切割和清理工作，确保焊缝质量。
（2）设计合理的焊接工艺，包括电流、电压、焊接速度等参数调整。
（3）进行焊接后的清理和对焊缝进行检查，确保焊接质量。
5. 钢结构工程的验收（1）进行工厂验收和现场验收，确保结构件符合设计要求。
（2）对焊接、螺栓联接等连接部位进行力学性能测试，以保证连接强度满足设计要求。
（3）进行静载试验和动载试验，确保结构件的抗震性足够强。
二、施工措施1. 建立完善的安全管理制度，严格按照规章制度进行操作，确保施工现场的安全。
2. 采用环保材料，减少对环境的污染，提高施工质量。
3. 加强现场管理，保持施工区域的整洁有序，提高施工效率。
4. 对施工团队进行业务培训和安全培训，提高其技能及防范意识。
5. 对现场施工过程进行记录和监管，确保质量及时发现并及时处理问题。
钢结构厂房工程钢筋工程施工方案及技术措施一、施工方案：1.组织施工前的准备工作，包括制定施工计划、安排人员、准备施工机械和工具等。
2.进行工程布置和标定，确定关键节点，标明基准点和控制线，以确保施工的准确性和精度。
3.进行钢筋的验收，查看材料的质量、规格和数量是否符合设计要求，合格后方可进行施工。
4.钢筋的切割和弯曲加工，采用机械设备进行加工，并进行质量检查，确保钢筋的加工质量。
5.钢筋的焊接，采用电焊机进行焊接，焊接后进行质量检查，确保焊接强度和质量。
6.钢筋的定位和安装，根据设计要求和施工图进行钢筋的定位和安装，同时采取临时钢筋支撑措施，确保钢筋的垂直度和平整度。
7.钢筋的绑扎，采用铁丝或扎带进行钢筋的绑扎，绑扎后进行质量检查，确保绑扎牢固和准确。
8.钢筋的混凝土保养，对已安装好的钢筋进行混凝土保护，包括覆盖防护层、防腐涂料处理等，以防止钢筋锈蚀和损坏。
9.施工结束后进行验收，检查施工质量和安全措施是否符合要求，整理施工记录和材料报表。
二、技术措施：1.结构施工质量要求：严格按照设计文件、标准规范及施工技术要求进行施工，保证工程质量。
2.施工现场安全措施：设置安全警示标志和围挡，保证施工现场的安全。
3.人员安全措施：施工人员必须佩戴安全防护用品，如安全帽、安全鞋、工作服等。
4.施工机械设备安全措施：机械设备必须经过检修和维护后方可使用，操作人员必须经过培训和考核合格。
5.钢筋加工工艺：采用机械设备进行切割和弯曲，确保加工的精度和质量。
6.钢筋定位准确性控制：使用控制线和检测仪器进行定位控制，通过加大取样频率来保证钢筋的准确度。
7.钢筋绑扎牢固性控制：严格按照技术要求进行绑扎，保证绑扎的牢固度和紧密度。
8.钢筋混凝土保护层厚度和质量控制：采用测量仪器对保护层厚度进行检测，并使用防腐涂料进行保护处理。
9.施工质量检查和验收措施：设置专门的质检组进行质量检查和验收，及时发现和处理施工质量问题。
通过以上的施工方案和技术措施，可以保证钢结构厂房工程钢筋工程施工的质量和安全，确保工程的顺利进行。
一、钢结构工程施工方案及技术方案（一）准备阶段1、技术准备1、全面熟悉掌握有关施工图纸、设计要求、施工规范、吊装方案等有关技术资料，核对构件的空间、就位尺寸和相互问和关系，掌握结构的高度、重量、外形尺寸、数量、型号及构件间连接方式等。
2 、掌握吊装场地范围内的地面、地下、高空的环境情况。
3、了解已选定的起重机械设备的情况和使用要求。
4、编制吊装工程作业指导书。
5、进行认真细致全面的方案和作业指导书的技术交底。
2、施工准备钢构件验收：钢构件制作完成后，应按国家GB 50205-2020的规范进行检查验收。
外形几何尺寸地允许偏差应符合表3.9、3.1的规定。
钢构件成品出厂时，制造单位应提交产品证明书和下列技术文件；1、设计更改文件，钢结构施工图并在图中注明修改部位。
2、制作中对问题处理的协议文件。
3、所作钢材和其他材料的质量证明书和试验报告。
4、高强螺栓摩擦系数物实测材料。
钢构件进入施工现场后，除了检查构件规格、型号、数量外，还需对运输过程中易产生变形的部位进行专门检查，发现问题应及时通知有关单位做好签证手续以便备案，并重新检验。
测量仪器及使用应按规范要求，统一的标准。
1、经纬仪：采用精度2S的光学经纬仪。
2、水准仪：按国家三、四等水准仪测量及工程水准测量要求，其精度为±3MM/KM。
3、钢尺：参与同一单位工程施工的各个单位，须使用同一牌号、同一规格的钢尺，应通过标准计量校准钢尺。
基础复核：1、基础施工单位至少在吊装前七天提供基础验收的资料。
2、基础施工单位应提供轴线标高的轴线基准点和标高水准点。
3、基础施工单位在基础上应划有关轴线和记号。
4、支座和地脚螺栓的允许偏差，支座和地脚螺栓的检查应分二次进行。
5、提供基础复测报告，对复测中出现的问题应通知有关单位，提出修改措施。
6、为防止地脚螺栓在安装前或安装中螺纹受到损伤，宜采用锥形防护套将螺纹进行保护。
构件预检：1、检查构件型号数量。
2、构件有无变形，发生变形应矫正和修复。
钢结构工程施工方案施工方案目录一：工程概况 (3)二：钢构件吊装准备工作 (3)三：吊装工具选择： (4)四：技术安全措施： (4)五：施工工艺： (7)六：质量保证措施： (12)七：进度保证措施： (14)八：雨季施工注意事项： (14)九：现场管理机构及人员安排： (15)十：突发事件应急处理流程： (17)十一：工程技术档案资料管理： (18)十二：工程保修服务： (19)一．工程概况二、钢结构吊装前准备工作1．钢结构安装前应该检查好进场的构件,查验产品合格证、编号；检查构件在运输过程中的扭曲变形、涂装损坏情况，并按规范在安装前予以修复。
2．钢构件运送先后要按施工顺序（施工方案）进行；构件运到现场后，应尽量存放在起吊位置，并用有足够支承面的木枕垫底，叠放时支承点要在同一位置及垂直线上，并注意防止钢构件被压坏和变形，长型构件堆放时支点不得少于4个支承点，其支承点应设在构件受压处。
3．吊装前应核准构件编号、位置，并清除其表面上的油污、泥砂等杂物；磨擦面应保持干燥、清洁，不得在雨中作业。
三、吊装工具选择：1、吊车的选用：钢柱最重一根约为0.8t ,高度为9.64m,查吊车性能表16t吊车，满足吊装要求，选16t·m吊车吊装钢柱。
钢梁采用分段吊装，最重的一段约为2.6t,长约36.46m,檐口高8m,查吊车性能表16t吊车，满足吊装要求。
2、钢丝绳强度验算：单根钢丝绳受拉力N=2.4×0.5/Sin60°=1.38t，钢丝绳安全系数为6倍，查Ф17.5(6×19)，抗拉强度为185MPa钢丝绳，钢丝绳抗拉度为8.25t>7.90t，选用三条Ф17.5(6×19)钢丝绳即可满足吊装要求。
3、吊装安全操作必须遵守JGJ59-99表3.0.12的十二项内容进行施工。
①吊车开脚前必须看好四脚的定点，耐力不足时必须用枕木垫好加固。
②吊车准备起吊时，检查钢丝绳有无损伤、断丝。

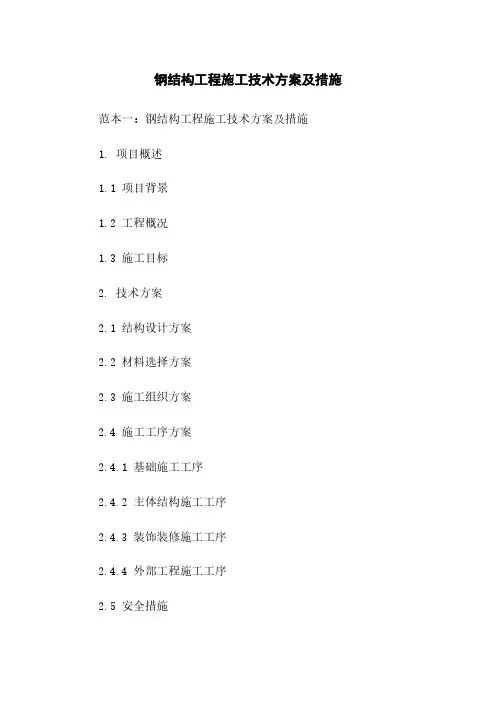

钢结构工程施工技术方案及措施范本一：钢结构工程施工技术方案及措施1. 项目概述1.1 项目背景1.2 工程概况1.3 施工目标2. 技术方案2.1 结构设计方案2.2 材料选择方案2.3 施工组织方案2.4 施工工序方案2.4.1 基础施工工序2.4.2 主体结构施工工序2.4.3 装饰装修施工工序2.4.4 外部工程施工工序2.5 安全措施2.5.1 施工现场安全管理措施2.5.2 施工过程安全控制措施2.5.3 人员培训与安全教育措施2.6 质量控制措施2.6.1 施工材料验收控制2.6.2 施工工序质量检查控制2.6.3 施工成果验收控制3. 施工组织3.1 组织架构3.2 项目经理安排3.3 工作进度计划3.4 资源配置3.5 人员招聘与培训4. 法律法规4.1 相关法律法规概述4.2 本工程施工中涉及的法律名词及注释附件：附件1：施工进度计划附件2：施工图纸附件3：工程量清单附件4：质量验收标准本文所涉及的法律名词及注释：1. 施工合同：指以承包商与建设单位之间签订的钢结构工程施工合同。
2. 监理：指由建设单位聘请的对钢结构工程施工进行监督和检验的机构或人员。
3. 施工许可证：指由相关行政部门颁发的，确认承包商有权进行钢结构工程施工的证明文件。
范本二：钢结构工程施工技术方案及措施1. 项目背景1.1 工程概况1.2 施工目标2. 技术方案2.1 结构设计方案2.2 材料选择方案2.3 施工工序方案2.3.1 土方开挖工序2.3.2 基坑支护工序2.3.3 钢结构安装工序2.3.4 焊接工序2.4 安全措施2.4.1 施工现场安全管理措施2.4.2 施工过程安全控制措施2.4.3 人员培训与安全教育措施2.5 质量控制措施2.5.1 施工材料验收控制2.5.2 施工工序质量检查控制2.5.3 施工成果验收控制3. 施工组织3.1 组织架构3.2 项目经理安排3.3 工作进度计划3.4 资源配置3.5 人员招聘与培训4. 法律法规4.1 相关法律法规概述4.2 本工程施工中涉及的法律名词及注释附件：附件1：施工进度计划附件2：施工图纸附件3：工程量清单附件4：质量验收标准本文所涉及的法律名词及注释：1. 施工合同：指以承包商与建设单位之间签订的钢结构工程施工合同。
施工技术方案2.1主要施工程序2.2.施工工艺2.2.1.螺栓球制作a.螺栓球采用45#优质钢，所有原材料进厂后均进行3/1000抽样理化力学性能测试。
然后到专业锻压单位用250公斤或750公斤空气锤模锻而成球坯。
毛坯经正火处理，使其硬度达到HB197～225。
毛坯要求无裂纹、过烧、麻点等缺陷，椭圆度不超过1%倍直径。
b.螺栓球的精加工在X5032A型立式升降台铣床、ZA5032园柱立式钻床及ZA3050⨯16型摇臂钻床上用万能分度头进行加工。
①在立式铣床上铣出球的一个基准平面，并在钻床上加工好基准螺孔；然后利用此基准螺孔在X5032A型立式铣床上转动分度头加工出各弦杆孔和腹杆孔的平面。
夹具的转动定位偏差为±5'，加工完毕，进行角度检测，符合JGJ7—91的规定要求为正品。
②采用定位夹具在立式钻床上完成孔的加工。
③最后在钻床上进行螺纹的加工，保证各螺纹孔中心轴线夹角误差不大于±30'。
c.螺栓球的检测主要采用角度盘、角度板和角度棒进行检测角度。
①相邻两螺孔中心轴线夹角误差控制在±30'之内，且螺纹长度必须保证>1.3倍螺栓公称直径。
②同一轴线上两螺孔端面平等度允许偏差：当D<120mm时，偏差为±0.20mm；当D>120mm时，偏差为±0.30mm。
③螺孔端面距球心的允许偏差为±0.2mm。
④螺栓孔端面与轴线的垂直度为0.5%螺孔端面直径。
⑤螺孔螺纹加工精度，满足GB196中的6H级。
2.2.2.高强螺栓检查验收a.定购上海高强螺栓厂的高强螺栓，均需有合格证书和测试报告。
b.高强螺栓材质为20MnTiB钢，符合国家相应标准，强度等级达到8.8级以上。
c.高强螺栓的螺纹按GB196《粗牙普遍螺纹》的规定，螺纹的公差带按GB197中的6H级。
d.高强螺栓进行100%外观及几何尺寸检查。
e.外观及几何尺寸检查合格后，在HR—150A洛氏硬度计上测硬度，按1%抽取，但每批不少于3组，硬度要求达到HRC32—36。
f.采用5倍放大对高强螺栓逐件进行裂缝检测。
2.2.3.杆件制作a.为确保原材料质量，本工程所用Q235-A焊接钢管采用新乡钢管厂、成都无缝钢管厂等正规厂家生产的定型产品。
并需具有出厂合格证、材料质量证明书。
b.材料进厂后进行5%抽检，必须符合GB8162-88标准，钢材力学性能指标检测项目为拉伸及弯曲试验，在WI—100型油压式万能材料试验机上进行，合格后开具试验报告。
c.六角套筒采用Q235-A普通圆钢或45#优质圆钢，锥头采用Q235-A普通圆钢，用150公斤空气锤经模锻成坯。
d.六角套筒的精加工在CS6240车床上进行加工。
两端面的平行度偏差不大于0.05mm。
e.锥头的精加工在CS6240车床上进行加工，用三爪卡盘夹住加工端面和内孔。
两端面的平行度偏差不大于0.3mm 。
f.封板采用Q235-A 碳素钢板，用100t 冲床冲压成型。
g.紧定螺钉采用优质高强钢，螺纹公差按GB196—63普通螺纹规定，尺寸偏差按照GB75—76规定。
h.杆件下料在管子割断坡口机进行，每种杆件经定位装置精确定位，并连续三根试生产尺寸无误后方可正式下料。
下料与开坡口一次成型。
（杆件与封板及锥头连接处坡口角度为45°,杆件对接坡口型式如下图所示）i.焊接①参加焊接的所有焊工均持有焊工合格证，每个焊工均有钢印号码，以便监控检查焊缝质量。
②杆件与封板或锥头组对组对前先将高强螺栓、六角套筒、紧定螺钉组装在封板或锥头上。
采用定位模具对杆件与封板或锥头的组对进行长度控制、两端面与钢管轴线和垂直度控制。
先用钢尺定出该杆件所需的长度（包括焊缝收缩量），并将两夹块在导轨上夹紧，然后以此定位，进行杆件与封板或锥头的点焊固定，保证杆件的长度、垂直度偏差在允许范围内。
③杆件焊接采用手工电弧焊或CO 2气体保护焊，焊接层次根据钢管厚为1～2层，多层焊时应使各层之间焊接方向，接头错开。
手工电弧焊工艺参数CO2气体保护焊工艺参数④焊缝质量等级应符合GB50205-95二级焊缝。
⑤杆件长度偏差不大于 1mm，⑥锥头（封板）与钢管同轴度偏差不大于0.2mm。
⑦杆件轴线不平等度的允许偏差为杆件长度的1/1000，且不大于5mm。
j.球节点力学性能试验：每种类型按3%（且不少于3组）抽样进行成品破坏试验，并出具报告单。
一般取样或抽样，按每一种规格的钢管做一组到三组，进行破坏性试拉。
试验结果要求管材颈缩，决不能允许焊缝和节点破坏，然后由实验室出具报告。
2.2.4.防腐a.网架防腐施工方式为喷涂，采用喷砂除锈，除锈等级要求达Sa2.5级。
安装前、后分别涂一遍红丹防锈漆。
b.在未喷砂处理前确定钢材表面质量级数。
①A级：钢板表面全被轧制铁鳞盖着，只有很少或甚至没有锈斑可以看到。
②B级：钢板表面被轧制铁鳞盖及锈斑盖着。
③C级：钢表面全被锈斑盖着，只有很少或甚至没有锈蚀小孔可以看到。
④D级：钢表面全被锈斑盖着，可以看到大量锈蚀小孔。
c.材料准备：晒砂、选砂。
d.喷砂施工。
①启动空压机，并将压力控制在0.75MPa到0.78MPa之间。
②将空气通过油水分离器后送到砂罐入口处，由气压使干砂从喷嘴喷出，喷嘴最小直径为8mm，喷嘴出口端的直径磨损量超过起始内径的20%时，需更换喷嘴。
③控制喷嘴在金属表面均匀移动，喷嘴距金属表面为8 -35cm，角度与金属表面构成30-70°。
④经过喷砂的金属表面全部露出金属本色，没有明显的阴影条纹、斑痕等，并显出一定的粗糙度，达到国家标准Sa2.5级。
⑤砂罐停止供砂，用空压机吹出的高压气流吹净金属表面的砂尘，特殊部位用溶剂清洗。
⑥自检合格后，请监理和业主检查，合格后方可进行涂漆。
e.注意事项。
①油漆涂敷采用喷涂，个别位置可采用刷涂。
②在正式喷涂前先试喷，检查喷枪是否正常，将空压机输送压力定为0.3～0.55MPa。
③保持配漆工具的清洁，配漆前检查涂料各组牌号，严格按规定的比例进行调配，并充分搅拌均匀，并经200目/英寸的滤网过滤。
④喷涂施工条件规定：环境温度应高于5℃或基体金属表面温度应比露点高3度，一般温度值为15～30度，相对湿度不宜大于85%。
涂层表面必须无水份、油、油脂、松散铁锈及其它污染物。
⑤经喷砂处理后的金属表面，喷涂层表面(中间层)不得污染或用沾有油脂的手触摸。
⑥经喷砂后的金属表面应尽快进行喷涂底漆，在晴天和不太潮湿的天气，间隔时间不得超过12小时，在雨天潮湿或有雾的环境，间隙时不得超过2小时。
⑦网架零部件加工后进行包装：杆件分类成捆包装，螺栓球成箱包装，所有零部件包装后贴好标签、进仓库堆放。
⑧网架零部件在运输、安装过程中要注意保管，防止散失及损坏。
f.质量要求：①涂层厚度采用测厚仪分层检测，单层漆膜25～40um，总厚度100～160μm。
用栅格法检测加强级防腐层附着力。
刀片划格距 2.5mm，纵横四道切透成9个方格，胶带粘贴不脱落为合格。
②外观检查:逐根管子或逐个补口进行检查。
③针孔检查:使用3000V电火花仪逐口检查,以不打火花为合格。
④焊口区域除锈后升温至218～246℃,迅速喷涂焊口区,并与原涂层搭接不小于25mm,然后自然固化3分钟。
沟下死口采用常温固化双组份环氧涂料涂刷或热收缩套补口。
g.现场补涂在安装完毕后，先将碰损修补部份用钢丝球除去锈蚀及周边涂层，进行补涂。
2.2.5.现场分段组装网架整个网架从右至左进行组装：Ⅰ、Ⅱ、Ⅲ、Ⅳ区2.2.6.吊车就位、脚手架搭设针对本工程的安装特点，我公司决定采用Ⅰ、Ⅱ区地面组装，部分整体吊装和Ⅲ、Ⅳ区高空散装法相结合的施工方法，具体施工程序如下：a.在Ⅰ区1段采用3台50t起重机将吊点通成两组吊装网架塔吊工作参数工作半径R=5m 起重量Q=25t 起升高度 H=18.5mb.在Ⅰ区2段采用2台50t起重机将网架提升。
c.在Ⅱ区A段采用4台50t起重机将吊点通成两组吊装网架塔吊工作参数工作半径R=5m 起重量Q=25t 起升高度 H=18.5md.在Ⅱ区B、C段采用起重机吊装e.网架安装完毕后，必须检验网架竖平面对地面的垂直度和网架顶部下塌尺寸、网架的圆度。
根据现场实际和工期要求，为确保构件供应畅通，跟上安装进度，钢结构构件应按计划运输至指定位置，具体见施工总平面布置图（附图）。
2.2.7. 网架安装针对本工程的特点，我公司将网架分成Ⅰ、Ⅱ、Ⅲ、Ⅳ四个区a.整个网架从左至右安装（或从右至左），以施工方便为准。
b.先安装Ⅰ区1段，用4根缆风绳固定好网架，检查合格。
掌握拼装时累积误差，并进行调整。
c.拼装单元节点中心偏移不大于 2.0mm，单元拼接边长度允许偏差为 5mm。
d.周边支承网架相邻支座高差为15mm。
e.支座中心偏差为30mm。
f.杆件弯曲矢高不大于5mm。
g.最大挠度值不大于90mm。
第三章施工进度3.1 工程总进度计划表（横道图）3.2施工进度计划说明1.本施工进度计划表横道图两套人马进行平行流水（交叉）施工。
2.设备构件的加工和安装，必须严格按网络图计划及时提供各部位所需的加工件，完成应做的安装工作，为下一道工序提供条件。
3.本工程主要工期控制点：表23.3 工程进度保证措施1.按业主总体进度安排合理组织施工,服从业务主的施工现场的总体指挥协调。
2.合理配置施工班组人员,有效地利用施工现场的作业面。
3.根据施工进度计划表设立关键工序工期控制点,施工进度严格按控制点进行。
4.编制日、周、旬进度计划，每日召开一次班组以上管理人员生产计划工作会，上报前日工作完成情况，下达当日工作计划，每周召开一次施工员以上管理人员现场进度会，进行技术交底及本周计划安排。
5.充分发挥公司的整体优势，确保施工现场的人、财、机、物的供应。
6.每日保持与业务现场代表的关系，即时汇报施工现场的情况，协调解决现场的各种问题。
7.施工流程图施工流程图第四章施工部署4.1 现场施工组织机构4.3 选用的主要施工机械表34.4 劳动力计划表表 4第五章质量保证5.1 保证施工质量的措施：A.焊接质量:1.严格执行焊接工艺评定，选择最佳的工艺参数。
2.把好焊接材料关，控制其进货、保管、烘干、使用各环节。
3.经上岗考试合格的合格焊工方可上岗。
B.螺栓球质量控制：1.保证材料工艺、力学性能；2.控制材料的下料、锻造、半成品检验等环节。
3.用分度头保证螺栓球节点螺孔平面的角度，从而保证螺栓球的质量。
C.防腐：1.防腐完毕后，逐根进行100%电火花检测。
2.控制防腐材料的配合比和浓度，保证涂刷厚度。
3.每层涂刷完后，用10倍放大镜检查有无针眼、漏刷等现象，并及时采取纠正措施。
D.网架拼装质量控制：考虑网架水平推力大，以及吊车行驶方向网架工程安装顺序从中心到四周、从右到左的因素，可能导致在网架安装到最后的中央、顶部联结部位，出现较大累计误差，现场拼装施工时应注意如下事项：5.2 施工质量检测方法A.基本要求：1.本工程配备结构与焊接专职检验人员各一名。
