无线电遥控器与红外遥控器的区别

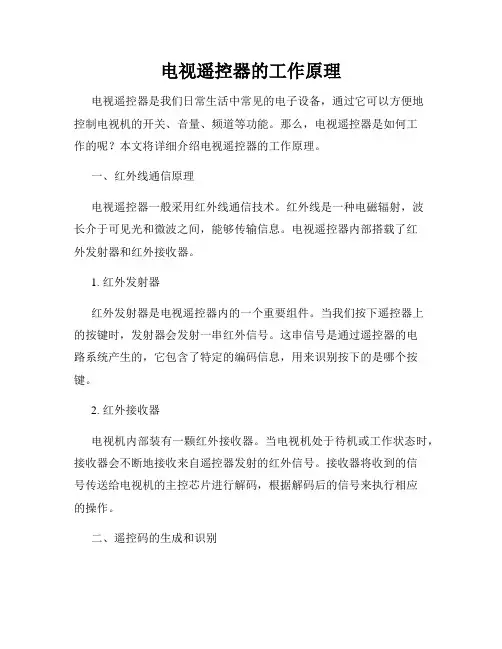

电视遥控器的工作原理电视遥控器是我们日常生活中常见的电子设备，通过它可以方便地控制电视机的开关、音量、频道等功能。

那么，电视遥控器是如何工作的呢？本文将详细介绍电视遥控器的工作原理。

一、红外线通信原理电视遥控器一般采用红外线通信技术。

红外线是一种电磁辐射，波长介于可见光和微波之间，能够传输信息。

电视遥控器内部搭载了红外发射器和红外接收器。

1. 红外发射器红外发射器是电视遥控器内的一个重要组件。

当我们按下遥控器上的按键时，发射器会发射一串红外信号。

这串信号是通过遥控器的电路系统产生的，它包含了特定的编码信息，用来识别按下的是哪个按键。

2. 红外接收器电视机内部装有一颗红外接收器。

当电视机处于待机或工作状态时，接收器会不断地接收来自遥控器发射的红外信号。

接收器将收到的信号传送给电视机的主控芯片进行解码，根据解码后的信号来执行相应的操作。

二、遥控码的生成和识别电视遥控器与电视机之间的通信是通过红外码来实现的。

这些码由厂家事先编码并存储在电视遥控器和电视机中。

1. 遥控码生成遥控码由厂家设定，每个按键都对应一个唯一的遥控码。

这些码根据不同的厂家和不同的电视型号有所不同。

当我们按下遥控器上的按键时，遥控器内部的电路系统会根据按键对应的遥控码产生红外信号。

2. 遥控码识别电视机内部的主控芯片会解析接收到的红外信号，并根据解析后的遥控码来识别按下的是哪个按键。

一旦识别到相应的遥控码，主控芯片就会执行相应的操作，例如改变音量、切换频道等。

三、通信协议为了保证电视遥控器与电视机之间的正常通信，需要定义一种通信协议。

通信协议规定了信号的发送方式、编码格式等。

常见的通信协议有NEC、RC-5等。

通信协议通常包括以下几个方面的内容：1. 帧头：用于标识一帧红外信号的开始。

2. 逻辑0和逻辑1：用于表示二进制数据中的0和1。

3. 地址码：用于识别电视机的唯一地址，以便于多台电视机同时使用同一个遥控器。

4. 数据码：用于标识按下的是遥控器上的哪个按键。

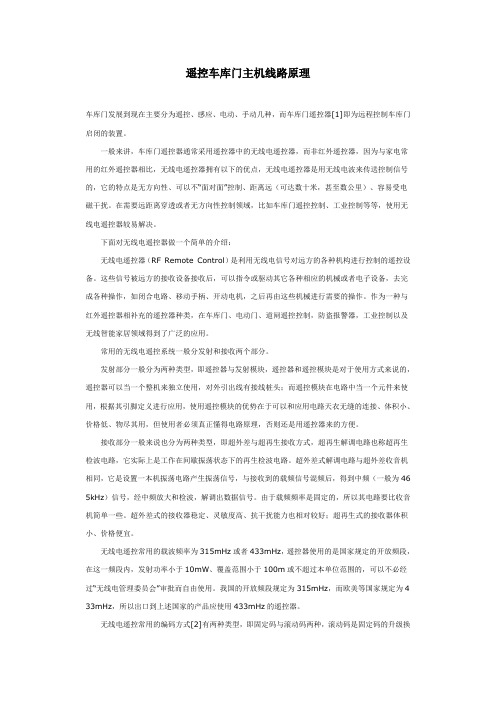

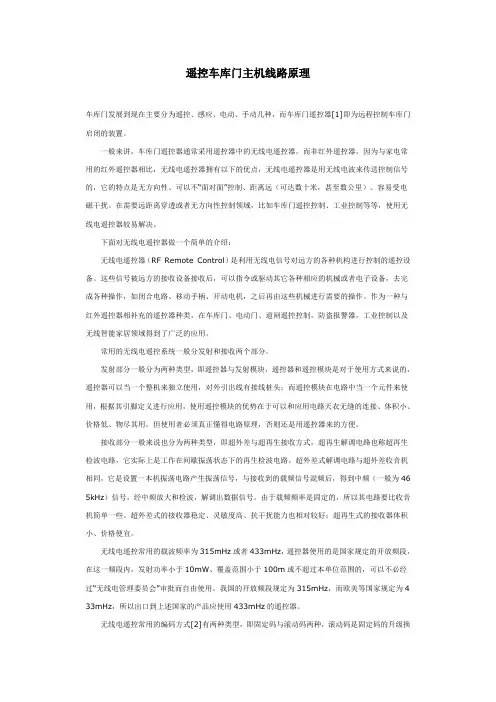

遥控车库门主机线路原理车库门发展到现在主要分为遥控、感应、电动、手动几种，而车库门遥控器[1]即为远程控制车库门启闭的装置。

一般来讲，车库门遥控器通常采用遥控器中的无线电遥控器，而非红外遥控器，因为与家电常用的红外遥控器相比，无线电遥控器拥有以下的优点，无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。

在需要远距离穿透或者无方向性控制领域，比如车库门遥控控制、工业控制等等，使用无线电遥控器较易解决。

下面对无线电遥控器做一个简单的介绍：无线电遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。

这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。

作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。

常用的无线电遥控系统一般分发射和接收两个部分。

发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。

接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。

超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为46 5kHz）信号，经中频放大和检波，解调出数据信号。

由于载频频率是固定的，所以其电路要比收音机简单一些。

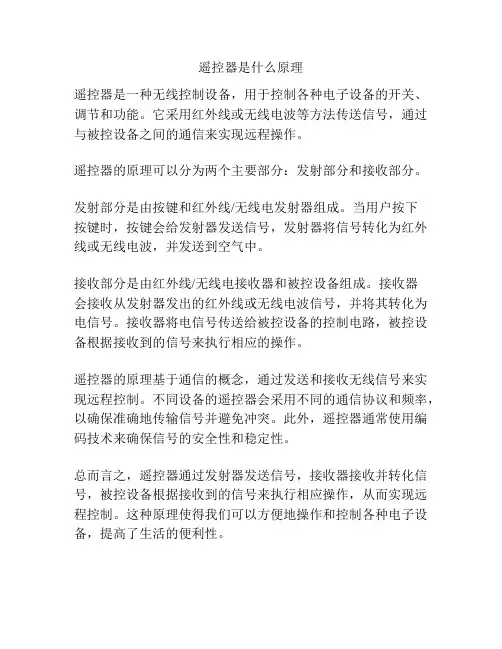

遥控器是什么原理
遥控器是一种无线控制设备，用于控制各种电子设备的开关、调节和功能。

它采用红外线或无线电波等方法传送信号，通过与被控设备之间的通信来实现远程操作。

遥控器的原理可以分为两个主要部分：发射部分和接收部分。

发射部分是由按键和红外线/无线电发射器组成。

当用户按下
按键时，按键会给发射器发送信号，发射器将信号转化为红外线或无线电波，并发送到空气中。

接收部分是由红外线/无线电接收器和被控设备组成。

接收器
会接收从发射器发出的红外线或无线电波信号，并将其转化为电信号。

接收器将电信号传送给被控设备的控制电路，被控设备根据接收到的信号来执行相应的操作。

遥控器的原理基于通信的概念，通过发送和接收无线信号来实现远程控制。

不同设备的遥控器会采用不同的通信协议和频率，以确保准确地传输信号并避免冲突。

此外，遥控器通常使用编码技术来确保信号的安全性和稳定性。

总而言之，遥控器通过发射器发送信号，接收器接收并转化信号，被控设备根据接收到的信号来执行相应操作，从而实现远程控制。

这种原理使得我们可以方便地操作和控制各种电子设备，提高了生活的便利性。

遥控飞机、遥控车基本知识玩具遥控飞机:遥控飞机目前最常见的大概分类两种,一种是红外线遥控的,另一种是无线电遥控的,一、红外线遥控飞机（遥控距离大概在10米左右，也就是三层楼高）目前我们这里的红外线遥控飞机大概分两种，一种是带“陀螺仪”的，还有不带“陀螺仪”的。

陀螺仪是装在电路板上的一个小配件，主要起到平衡飞机的作用，初学者一般都建议买带陀螺仪的。

不带陀螺仪的飞机一般我们称为3通道遥控飞机，这种在空中会打转，前进、后退、左转、右转初学者不容易操作。

带陀螺仪的飞机一般称为3.5通道，此种遥控飞机在空中可悬停(简单理解就是停在空中某个地方飞行)，前进、后退、左转、右转对初学者来说都是比较容易上手的。

红外线飞机还有一种是4通道的，4通道具备有3.5通道飞机的所有功能以外，还多了一个侧飞的功能。

功能区别：2.5通道只能上下左右3.5通道：上下左右前后4.5通道：上下左右前后侧飞红外线遥控飞机的特点：小巧轻便，在室内随便操作都不会对家具、家电等造成损坏。

外出方便携带，飞机没电的时候，还可用遥控器直接给飞机充电。

红外线遥控飞机的缺点：白天的时候不能在室外飞行，会受到光线的干扰而导致无法遥控到飞机或是信号中断等…在来抗风能力小，稍微有点会影响到飞机的前进后退。

二、无线电遥控飞机（遥控距离大概在25-30米左右）我们这里的无线电遥控飞机目前有两种.一种是双浆的，也就是有两层机翼。

另外一种是单浆的只有一层机翼。

无线电遥控飞机现在大多都是带陀螺仪的，个头一般都比红外线遥控飞机大些，长度有30多厘米的、40多厘米的、60多厘米的还有80厘米左右的，抗风能力稍微强一点。

在室外不会受到光线的干扰，可在室外飞机，不过有风的情况下也是不容易操控的。

而单浆的遥控飞机特别说明下：此种飞机抗风能力较强，在室外一般风力下都是可以来去自如的操作的，无论是反应速度快慢或是前进后退、左右侧飞等都是相当给力的。

遥控飞机的遥控器：遥控飞机的遥控器分两种，一种是可脱控悬停的，一种是不带脱控悬停的。

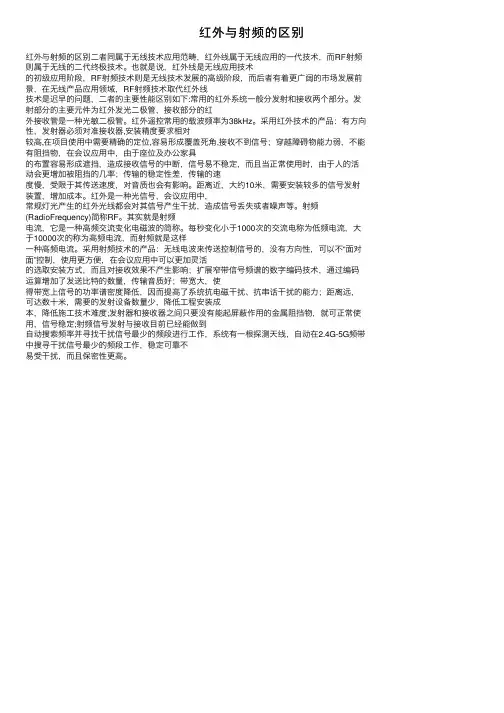

红外与射频的区别红外与射频的区别⼆者同属于⽆线技术应⽤范畴，红外线属于⽆线应⽤的⼀代技术，⽽RF射频则属于⽆线的⼆代终极技术。

也就是说，红外线是⽆线应⽤技术的初级应⽤阶段，RF射频技术则是⽆线技术发展的⾼级阶段，⽽后者有着更⼴阔的市场发展前景，在⽆线产品应⽤领域，RF射频技术取代红外线技术是迟早的问题，⼆者的主要性能区别如下:常⽤的红外系统⼀般分发射和接收两个部分。

发射部分的主要元件为红外发光⼆极管，接收部分的红外接收管是⼀种光敏⼆极管。

红外遥控常⽤的载波频率为38kHz。

采⽤红外技术的产品：有⽅向性，发射器必须对准接收器,安装精度要求相对较⾼,在项⽬使⽤中需要精确的定位,容易形成覆盖死⾓,接收不到信号；穿越障碍物能⼒弱，不能有阻挡物，在会议应⽤中，由于座位及办公家具的布置容易形成遮挡，造成接收信号的中断，信号易不稳定，⽽且当正常使⽤时，由于⼈的活动会更增加被阻挡的⼏率；传输的稳定性差，传输的速度慢，受限于其传送速度，对⾳质也会有影响。

距离近，⼤约10⽶，需要安装较多的信号发射装置，增加成本。

红外是⼀种光信号，会议应⽤中，常规灯光产⽣的红外光线都会对其信号产⽣⼲扰，造成信号丢失或者噪声等。

射频(RadioFrequency)简称RF。

其实就是射频电流，它是⼀种⾼频交流变化电磁波的简称。

每秒变化⼩于1000次的交流电称为低频电流，⼤于10000次的称为⾼频电流，⽽射频就是这样⼀种⾼频电流。

采⽤射频技术的产品：⽆线电波来传送控制信号的，没有⽅向性，可以不“⾯对⾯”控制，使⽤更⽅便，在会议应⽤中可以更加灵活的选取安装⽅式，⽽且对接收效果不产⽣影响；扩展窄带信号频谱的数字编码技术，通过编码运算增加了发送⽐特的数量，传输⾳质好；带宽⼤，使得带宽上信号的功率谱密度降低，因⽽提⾼了系统抗电磁⼲扰、抗串话⼲扰的能⼒；距离远，可达数⼗⽶，需要的发射设备数量少，降低⼯程安装成本，降低施⼯技术难度;发射器和接收器之间只要没有能起屏蔽作⽤的⾦属阻挡物，就可正常使⽤，信号稳定;射频信号发射与接收⽬前已经能做到⾃动搜索频率并寻找⼲扰信号最少的频段进⾏⼯作，系统有⼀根探测天线，⾃动在2.4G-5G频带中搜寻⼲扰信号最少的频段⼯作，稳定可靠不易受⼲扰，⽽且保密性更⾼。

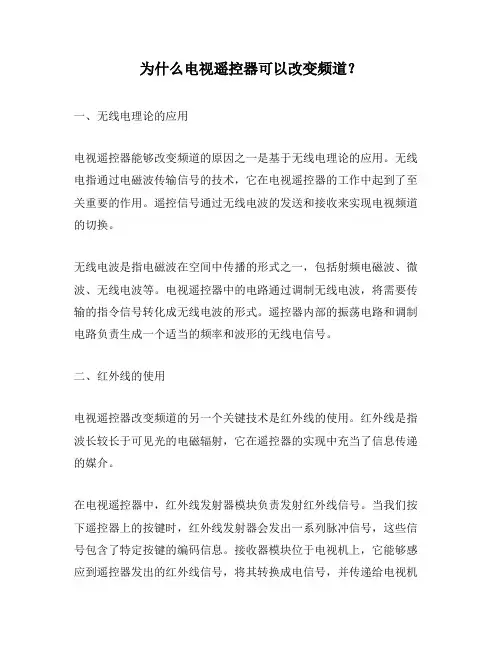

为什么电视遥控器可以改变频道？一、无线电理论的应用电视遥控器能够改变频道的原因之一是基于无线电理论的应用。

无线电指通过电磁波传输信号的技术，它在电视遥控器的工作中起到了至关重要的作用。

遥控信号通过无线电波的发送和接收来实现电视频道的切换。

无线电波是指电磁波在空间中传播的形式之一，包括射频电磁波、微波、无线电波等。

电视遥控器中的电路通过调制无线电波，将需要传输的指令信号转化成无线电波的形式。

遥控器内部的振荡电路和调制电路负责生成一个适当的频率和波形的无线电信号。

二、红外线的使用电视遥控器改变频道的另一个关键技术是红外线的使用。

红外线是指波长较长于可见光的电磁辐射，它在遥控器的实现中充当了信息传递的媒介。

在电视遥控器中，红外线发射器模块负责发射红外线信号。

当我们按下遥控器上的按键时，红外线发射器会发出一系列脉冲信号，这些信号包含了特定按键的编码信息。

接收器模块位于电视机上，它能够感应到遥控器发出的红外线信号，将其转换成电信号，并传递给电视机的主机。

电视机接收到信号后，根据接收到的编码信息来执行相应的操作，如切换频道。

三、编码和解码技术的应用编码和解码技术在电视遥控器的工作过程中起到了关键作用。

遥控器上的按键编码和电视机内部的解码器相匹配，通过编解码过程来识别和执行相应的指令。

遥控器上的按钮通过编码器将按键信息转化为特定的数字编码。

不同的按键被编码成不同的数字组合，它们将作为频率差异的表示。

电视机内部的解码器通过解码过程，将接收到的编码信号解析为特定的按键信息。

解码器根据接收到的编码信号判断用户所按下的按键，然后触发相应的操作，如改变频道。

总结电视遥控器之所以能够改变频道，是因为无线电理论的应用、红外线的使用以及编码和解码技术的应用。

无线电波的发送和接收、红外线的发射和感应，以及编码和解码的过程，共同构成了电视遥控器的工作原理。

这样的科技应用使得我们在观看电视时能够方便快捷地切换频道，提升了用户的体验。

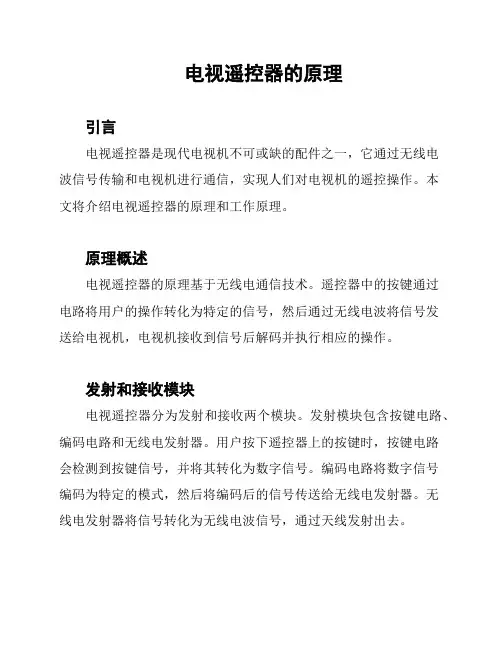

电视遥控器的原理引言电视遥控器是现代电视机不可或缺的配件之一，它通过无线电波信号传输和电视机进行通信，实现人们对电视机的遥控操作。

本文将介绍电视遥控器的原理和工作原理。

原理概述电视遥控器的原理基于无线电通信技术。

遥控器中的按键通过电路将用户的操作转化为特定的信号，然后通过无线电波将信号发送给电视机，电视机接收到信号后解码并执行相应的操作。

发射和接收模块电视遥控器分为发射和接收两个模块。

发射模块包含按键电路、编码电路和无线电发射器。

用户按下遥控器上的按键时，按键电路会检测到按键信号，并将其转化为数字信号。

编码电路将数字信号编码为特定的模式，然后将编码后的信号传送给无线电发射器。

无线电发射器将信号转化为无线电波信号，通过天线发射出去。

接收模块包含无线电接收器、解码电路和控制电路。

无线电接收器接收到从遥控器发射出来的无线电波信号，然后将信号传递给解码电路。

解码电路解码收到的信号，还原出原始的数字信号，并将其传递给控制电路。

控制电路根据数字信号执行相应的操作，例如改变音量、切换频道等。

通信协议电视遥控器和电视机之间需要一种协议来进行通信。

常见的通信协议有红外线遥控和无线电频率遥控两种。

红外线遥控是指遥控器发送红外线信号给电视机进行通信。

这种通信协议常用于家庭电视遥控器。

红外线信号通过红外LED发射器发射出去，电视机上的红外接收器接收到信号后进行解码。

无线电频率遥控是指遥控器通过无线电波信号进行通信。

这种通信协议常用于大型的公共电视设备，如医院、机场等。

遥控器通过无线电发射器将信号转化为无线电波信号发射出去，电视机上的无线电接收器接收到信号后进行解码。

安全性电视遥控器的安全性也是需要考虑的一个重要问题。

为了保护用户的隐私和避免遭到恶意干扰，一些电视遥控器使用了加密技术。

加密技术能够加密遥控器发送的信号，防止被不法分子截获并进行恶意操作。

结论电视遥控器通过无线电波信号传输和电视机进行通信，实现人们对电视机的遥控操作。

智能家居控制的四种方式本地控制本地控制是指在智能家电附近，通过智能开关、无线遥控器、控制屏等对智能家电进行各种操作。

1.智能开关控制智能开关在前面有所介绍，智能开关控制是指利用智能面板、智能插座等智能开关对家庭照明器具或家电进行控制。

它的特点是：可以在家中多个地方，使用多种手段对家电进行控制，用一个按键同时对多个家电进行情景控制。

2.无线遥控控制无线遥控控制是指利用无线电遥控器对家庭照明灯具或家用电器进行简单情景横式的控制，或者与红外转发器及控制主机配合，将家中原有的各种红外遥控器的功能传到红外转发器中，并将控制主机的通信转换为红外线遥控信号，再用无线电遥控器去控制室内所有的智能家电，包括空调、电视机、音响、电视机顶盒等。

3.主机控制主机控制也是智能家居本地控制的方式之一。

和智能开关一样，前面已经有所提及，这里不再赘述。

远程网络控制远程网络控制一般是指在远离住宅和智能家居的地方，通过电话机、智能手机及外部网络对家电进行控制的操作。

与智能手机和平板电脑控制智能家居的方式一样，都需要先下载安装控制主机生产厂家提供的专用软件，才能进行相关操作。

定时控制定时控制是指在控制主机内提前对家中电器设定循环周期以及每次工作的时长，比如定时开关窗帘、定时开关热水器等，并且对电视、照明、音响等均可进行定时控制操作。

当房主要外出时，可以设置主人在家的虚拟场景，定时开关灯和一些电器，给不法分子造成家中有人的假象。

一键情景控制一键情景控制是指对家中灯光、窗帘、空调和其他家电等若干个设备进行任意组合，形成一个自定义式的情景模式，然后按下情景模式键，按照预先设定的情景模式开启灯光、空调、电视或其他家用电器。

河南牧业经济学院（英才校区）毕业论文题目无线遥控车的设计学号 12330201043 班级12级电信1班专业电子信息工程技术系别应用电子系作者姓名张强完成时间2014年5月21日指导教师孙汉卿职称讲师无线遥控车的设计摘要随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使得遥控技术有了日新月异的发展。

遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。

近年来，遥控技术在工业生产、家用电器、安全保卫以及人们的日常生活中使用越来越广泛。

无线电遥控技术的诞生，起源于无线电通信技术，最初的构想是无线电电报技术的建立，真空电子管的发明使得无线电技术的应用和普及很快应用在民用和军用等各个领域。

随着无线电的发展，从上个世纪60年代开始，相继出现了无线电遥控的小车。

无线通信是利用电磁波在自由空间中传播的一种通信方式。

近些年在通信领域中发展最快、应用最广的的就是无线通信技术。

本次课题主要采用专用芯片SCTX2B/SM6135组成一对CMOS集成芯片，由发射和接收两部分组成。

采用部分外围元器件，就可以实现发射和接收、编码与解码功能，具有抗干扰能力强，元器件数量少，可靠性高等优点。

有4个控制键用于控制遥控车的动作，包括前进，后退，左转，右转功能。

通过设计培养学生综合运用所学知识,结合实际独立完成课题的工作能力，了解功能集成芯片SCTX2B/SM6135的引脚功能和应用电路、提高画图能力，熟练propel 软件的使用，掌握PCB制版的流程，熟练掌握焊接技术，以及各种元器件的测试与使用。

关键词：遥控技术、无线通信、集成电路、SCTX2B/SM6135目录摘要 (1)引言 (1)一无线遥控技术的概述 (3)（一）开发背景 (3)（二）无线遥控技术介绍及其运用 (3)二无线遥控车的基本原理 (5)（一）发射电路基本原理 (5)（二）接收电路基本原理 (5)（三）无线遥控车的工作原理 (7)三印刷电路板介绍 (11)（一） PCB设计流程 (11)四基本元件介绍及焊接 (13)（一）基本元件简介 (13)（二）焊接注意事项 (17)五实验调试 (18)（一）实验调试 (18)（二）调试结果 (18)设计小结 (19)参考文献 (20)致谢 (21)附录无线遥控车成品图及原件清单 (22)引言无线电遥控电路是利用无线电遥控信号作为遥控指令来完成各种指令动作。

电视遥控的原理
电视遥控器是一种能够通过无线信号控制电视机的设备。

它主要使用红外线（IR）或无线射频（RF）技术，通过向电视发送特定的信号来改变频道、调节音量和控制其他功能。

在红外线遥控器中，遥控器内部有一个红外发射二极管和一个微处理器芯片。

当用户按下遥控器上的按键时，微处理器芯片会产生一个特定的编码信号。

然后，红外发射二极管将这个编码信号转换成红外光信号发送给电视。

电视接收到红外光信号后，会解码并执行相应的操作，比如切换频道或调整音量。

RF遥控器的原理与红外线遥控器类似，但它使用无线射频信号代替红外线信号进行通信。

RF遥控器内部有一个无线电发射器和一个接收器。

当用户按下遥控器上的按键时，发射器将相应的编码信号转换成无线射频信号发送出去。

电视机上的接收器接收到无线射频信号后，将其解码并执行相应的操作。

无论是红外线遥控器还是RF遥控器，它们都使用特定的编码格式来保证信号的可靠性和正确性。

此外，遥控器还可以通过使用多个按键、加入各种功能按钮和使用数字显示屏等设计来提供更多的操作选项和用户便利。

总结起来，电视遥控器的原理就是通过按下按键产生特定的编码信号，然后将这个信号转换成红外线或无线射频信号发送给电视机，从而实现对电视的控制。

四川托普信息技术职业学院毕业设计论文四路无线遥控开关学生姓名：谭刚学生学号： 0902010301专业方向：电子信息工程技术指导老师：王跃进指导单位：电子与通信系2011年11月14 日摘要介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。

该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。

本设计采用315M稳频无线电遥控组件及其他外围设备。

组装的遥控开关，可对4路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路。

该无线遥控开关电路可控制4路开关，可在中短距离（≤30米）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭，而且也适合于各大宾馆、饭店、豪华别墅等场所使用。

无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备，关键词：继电器；无线电；遥控引言近十几年信息通信领域中，发展最快、应用最广的就是无线通信技术。

而无线通信技术又有着集成化，低功耗，易操作的发展趋势。

目前，一些只由微控制器和集成射频芯片构成的无线通信模块不断推出，这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。

无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。

该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。

第1 章设计任务分析1.1 设计要求设计实现四路无线遥控开关，对室内范围内的受控对象进行无线遥控，通信利用无线射频芯片CD4013实现，工作频率433MHz，遥控距离10m以上。

可以对家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制，也可以实现隔墙遥控，在房间可遥控客厅的灯具等。

Data=1;//收到数据 1 } else if(Tim>=10 && Tim<50) {
Data=0;//收到数据 0 }
if(Ok==1) {
hw_jsm<<=1; hw_jsm+=Data;
if(Num>=32)
{ hw_jsbz=1; break }
EXTI_ClearITPendingBit(EXTI_Line15); }
printf_init(); //printf 初始化
while(1)
{
if(hw_jsbz==1) //如果红外接收到
{
hw_jsbz=0;
//清零
printf("红外接收码 %0.8X\r\n",hw_jsm); //打印
hw_jsm=0;
//接收码清零
}
}
}
1.1 红外遥控简介简介 红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低， 成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用 到计算机系统中。 由于红外线遥控不具有像无线电遥控那样穿过障碍物去控制被控对象的能力，所以，在 设计红外线遥控器时，不必要像无线电遥控器那样，每套(发射器和接收器)要有不同的遥控 频率或编码(否则，就会隔墙控制或干扰邻居的家用电器)，所以同类产品的红外线遥控器， 可以有相同的遥控频率或编码，而不会出现遥控信号“串门”的情况。这对于大批量生产以 及在家用电器上普及红外线遥控提供了极大的方面。由于红外线为不可见光，因此对环境影 响很小，再由红外光波动波长远小于无线电波的波长，所以红外线遥控不会影响其他家用电 器，也不会影响临近的无线电设备。 红外遥控的编码目前广泛使用的是： NEC Protocol 的 PWM(脉冲宽度调制)和 Philips RC-5 Protocol 的 PPM(脉冲位置调制)。 普中科技 STM32 开发板配套的遥控器使用的是 NEC 协议，其特征如下： 1、 8 位地址和 8 位指令长度； 2、地址和命令 2 次传输（确保可靠性） 3、 PWM 脉冲位置调制，以发射红外载波的占空比代表“ 0”和“ 1”； 4、载波频率为 38Khz； 5、位时间为 1.125ms 或 2.25ms； NEC 码的位定义：一个脉冲对应 560us 的连续载波，一个逻辑 1 传输需要 2.25ms （ 560us 脉冲+1680us 低电平），一个逻辑 0 的传输需要 1.125ms（ 560us 脉冲+560us 低 电平） 。而遥控接收头在收到脉冲的时候为低电平，在没有脉冲的时候为高电平，这样， 我们在接收头端收到的信号为：逻辑 1 应该是 560us 低+1680us 高，逻辑 0 应该是 560us 低+560us 高。 NEC 遥控指令的数据格式为：同步码头、地址码、地址反码、控制码、控制反码。同步 码由一个 9ms 的低电平和一个 4.5ms 的高电平组成，地址码、地址反码、控制码、控制 反 码均是 8 位数据格式。按照低位在前，高位在后的顺序发送。采用反码是为了增加传输的 可靠性（可 用于校验）。 2.数据码格式 数据格式包括了引导码、用户码、数据码和数据码反码，编码总占 32 位。数据反码是数据 码反相后的编码，编码时可用于对数据的纠错。注意：第二段的用户码也可以在遥控应用电 路中被设置成第一段用户码的反码。

什么是红外线发射器和红外线接收器红外（IR）发射器和接收器是目前在许多不同的设备，尽管他们中最常见的消费类电子产品。

这种技术的工作原理是，一个组件在一个特定的模式，另一个组件可以拿起并翻译成指令闪烁的红外光。

这些发射器和接收器被发现在遥控器和各种不同类型的设备，如电视和DVD 播放机。

外围设备，包括这种技术还可以让电脑来控制其他各种消费类电子产品。

由于红外遥控器被限制在视线操作线，部分产品可被用于扩展一个硬连线的线或射频（RF）传输的信号。

最常见的消费电子遥控器使用红外光。

它们通常会产生使用红外发光二极管（LED），和接收器单元的主要成分，通常是一个光电二极管。

无形的光，被拾起，然后由接收模块的指令变成一个远程控制的闪烁模式。

构造发射器和接收器所必需部件通常是廉价的，但这些系统限制线的视线操作。

为了延长超视距一个典型的红外遥控器控制的范围内，它是可以与另一个组件的红外发射器和接收器相结合。

硬连线的扩展单元使用通过物理线路连接的一个发射器和接收器。

此线可绕过或穿过墙壁，位于在一个房间，在另一个接收器与发射器。

当一个信号被从遥控器发送到接收器，它跨过线路，然后再重新打开到红外光的发射器在其另一端。

无线电频率IR扩展执行相同的功能，无需任何物理电线。

这些系统包括两个部分，其中一个包含一个红外接收器和RF发射器。

成对的单元包含一个RF接收器和红外发射器。

一个红外遥控IR接收器上使用时，该设备转换的信号，并通过RF广播。

的成对的单元，然后接收该信号，对其进行解码和发送红外信号。

红外发射器和接收器装置也可用于某些计算机。

这些外围设备通常被设计为通过通用串行总线（USB）连接，可用于控制各种类型的消费类电子产品。

软件可以让设备学习到直接从其他远程控制命令。

学习更多红外知识，百度：“煮透社”。

3.1 “无线遥控器”顾名思义，就是一种用来远程控制机器的装置。

现代的遥控器，主要是由集成电路电板和用来产生不同讯息的按钮所组成。

时至今日，无线遥控器已经在生活中得到了越来越多的应用，给人们带来了极大的便利。

随着科技的进步无线遥控器也扩展到了许多种类，简单来说常见的有2种，一种是家电常用的红外遥控模式（IR Remote Control），另一种是防盗报警设备、门窗遥控、汽车遥控等等常用的无线电遥控模式（RF Remote Control）。

两者各有不同的优势，应用的领域也有所区别。

无线遥控技术原理就是发射机把控制的电信号先编码，然后转换成无线电波发送出去。

接收机收到载有信息的无线电波接收，放大，解码，得到原先的控制电信号，这个电信号再进行功率放大用来驱动相关的电气元件，实现无线的遥控。

到底是谁发明出第一个遥控器已不可考。

但最早的遥控器之一，是一个叫尼古拉特斯拉（Nikola Tesla）（1856-1943）的发明家在1898年时开发出来的（美国专利613809号），叫做“Method of and Apparatus for Controlling Mechanism of Moving Vehicle or Vehicles。

”3.2 无线遥控器的类型3.2.1 红外遥控器红外遥控器（IR Remote Control）是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的遥控设备。

常用的红外遥控系统一般分发射和接收两个部分。

发射部分的主要元件为红外发光二极管。

它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。

目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通发光二极管相同，只是颜色不同。

接收部分的主要元件为红外接收二极管，一般有圆形和方形两种。

在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。

抖音遥控器和蓝牙遥控器区别
抖音遥控器和蓝牙遥控器区别：
穿透能力区别，由于蓝牙遥控器采用蓝牙无线通信方式，穿透能力强，而红外遥控器无法穿透障碍物。

2.抗干扰能力区别，红外遥控器相对于蓝牙遥控器抗干扰能力较差，红外遥控器的感应器被遮挡，遥控器将失去操控作用。

3.角度区别，蓝牙遥控器360度无死角，而红外遥控器只能直接对准后才能传发信号。

4.距离区别，红外遥控器控制范围在三米左右，高质量的红外遥控器能到五米以上；蓝牙遥控器的控制距离可扩大到十米的距离。

遥控器正不断增加和提升它们所控制设备的数量和职能。一些用于家庭影院组件的通用遥控 器可以发出命令指挥无线控制灯，这样它们不仅可以通过按钮开始看电影而且可以使灯变 暗。 完全的家庭自动化系统让你可以使用一个遥控器来管理灯光、报警系统和娱乐组件， 只通过一个直接连到家里电线上的接收器。不会太久，你就可以用一个遥控器来管理你所使 用的每个电子设备了。
g 因为太阳光包含了 980 纳米波长的红外光。为了解决此问题，红外遥控器发出的光通常调节 e 到太阳光中没有的频率，而接收器仅对调节到该频率的 980 纳米的光做出响应。 该系统虽
不能完全正常地工作，但是确实减小了干扰。
R 而红外遥控是家庭影院应用中的主要技术，还有其他特定定位的遥控器使用无线电波而不是 n 光波。 例如，如果你有一个车库门遥控器，那就是射频遥控器。 U 无线射频 (RF) 遥控器使用得非常普遍。 车库门遥控器、汽车防盗器和遥控玩具经常使用
无线电遥控，并且该技术也开始用于其他方面。 在家庭影院设备中仍然很少用到（除了在 下页中讨论的射频延伸器），但是你将会发现射频遥控器包含了卫星电视接收器其他高端音 响系统。 你还会发现用于控制笔记本计算机和智能电话的基于蓝牙的遥控器。（请参阅蓝 牙工作原理了解此远程无线接收技术。）
射频遥控器不是发送光信号，而是传输无线电波，响应所按按钮的二进制命令。受控设备上 的无线接收器接收信号并进行解码。射频遥控器的问题是众多的无线信号一直都在空中传 播。 手机、对讲机、无线上网装置及无绳电话均是以不同频率传输无线信号。射频遥控器 通过发射特定的无线电频率以及将数据地址代码嵌入无线电信号来解决干扰这个问题。 这 样受控设备上的无线接收器就知道什么时候响应该信号以及什么时候需要忽略。要了解有关 无线射频遥控器的更多技术，请访问遥控开锁工作原理。

摘要无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。

该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。

无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备。

本文针对拥有多种家用电器的现代化家庭，设计一套能够控制多种电器的无线遥控开关。

这是一款基于CC1101通信模块的简单无线电遥控系统，该系统由发射模块和接收模块组成，以STC89C52单片机为核心，以单片机应用技术、无线收发技术为理论基础，实现数据的无线收发及状态的显示。

该无线遥控开关电路可在中短距离（≤30米）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭，而且也适合于各大宾馆、饭店、豪华别墅等场所使用。

经过试验验证，该无线遥控开关操作方便，工作可靠，符合设计要求。

研究成果对促进家居电器的智能化具有重要意义。

关键词：STC89C52 CC1101 无线电遥控ABSTRACTRadio frequency technology as this century's most promising one of information technology, has been attached great importance to the industry. The technology uses radio frequency two-way communication approach to non-contact, automatic target recognition and access to relevant data, high precision, ability to adapt to the environment, strong anti-jamming, quick operation and many other advantages.Radio remote control is the use of radio frequency signals to the distant remote control of various agencies equipment, this paper has a variety of modern home appliances, designed to control the multiple use of a wireless remote control electrical switch. This is a communication module based on the simple CC1101 radio remote control system, the system consists of transmitter module and receiver modules, with STC89C52 MCU core, SCM applications, wireless transceiver applications based on the theory, wireless transceivers for data and status display. In the short-range (≤ 30 m), do not align with the electrical click the button on the remote control, a multi-channel remote control can be connected and disconnected power supply circuit purposes, applies not only to ordinary families, but also for major hotel, hotel, luxury villas places such as the use.After experimental verification, convenient operation of the wireless remote control switch, Reliable, Meet the design requirements. Research on the promotion of intelligent home appliances is important.Key words:STC89C52 CC1101 Radio Remote control目录第一章绪论 (1)1.1无线遥控概述 (1)1.2课题研究背景和意义 (1)1.3国内外发展状况 (2)1.4设计要求及研究内容 (3)1.5无线电遥控器的应用 (4)1.6论文结构 (4)第二章STC89C52单片机及CC1101模块 (6)2.1STC89C52单片机简介 (6)2.2STC89C52单片机特性及参数 (6)2.3CC1101通信模块简介 (7)2.4CC1101通信模块特性及参数 (7)2.5无线遥控距离的影响因素 (8)第三章硬件电路的设计 (9)3.1硬件电路的焊接与调试 (9)3.2RF1100SE无线模块 (13)3.2.1RF1100SE无线模块模块性能及特点 (13)3.2.2RF1100SE无线模块接口电路 (14)3.3单片机与CC1101的连接 (14)3.3.1SPI接口简介 (14)3.3.2单片机与CC1101的SPI接口 (15)第四章软件设计 (17)4.1 软件设计相关技术 (17)4.2 CC1101无线收发程序设计 (17)4.3发射和接收 (18)4.4 电路调试 (19)第五章结论 (21)谢辞 (23)参考文献 (24)大连交通大学2014届本科生毕业设计（论文）第一章绪论1.1无线遥控概述无线遥控器顾名思义，就是一种用来远程控制机器的装置。
