《无线电技术基础》-315M无线遥控开关的应用

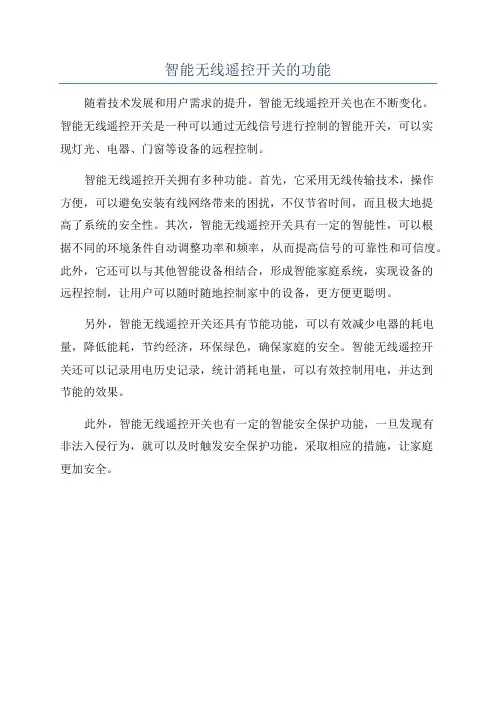

智能无线遥控开关的功能
随着技术发展和用户需求的提升，智能无线遥控开关也在不断变化。

智能无线遥控开关是一种可以通过无线信号进行控制的智能开关，可以实
现灯光、电器、门窗等设备的远程控制。

智能无线遥控开关拥有多种功能。

首先，它采用无线传输技术，操作
方便，可以避免安装有线网络带来的困扰，不仅节省时间，而且极大地提
高了系统的安全性。

其次，智能无线遥控开关具有一定的智能性，可以根
据不同的环境条件自动调整功率和频率，从而提高信号的可靠性和可信度。

此外，它还可以与其他智能设备相结合，形成智能家庭系统，实现设备的
远程控制，让用户可以随时随地控制家中的设备，更方便更聪明。

另外，智能无线遥控开关还具有节能功能，可以有效减少电器的耗电量，降低能耗，节约经济，环保绿色，确保家庭的安全。

智能无线遥控开
关还可以记录用电历史记录，统计消耗电量，可以有效控制用电，并达到
节能的效果。

此外，智能无线遥控开关也有一定的智能安全保护功能，一旦发现有
非法入侵行为，就可以及时触发安全保护功能，采取相应的措施，让家庭
更加安全。

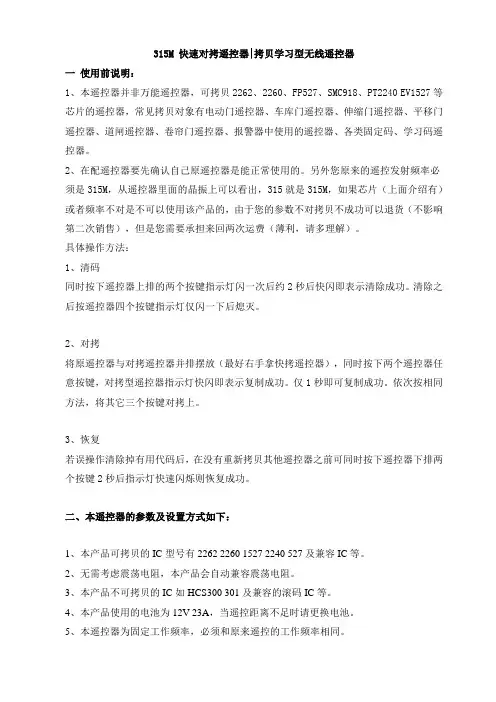

315M 快速对拷遥控器|拷贝学习型无线遥控器一使用前说明：1、本遥控器并非万能遥控器，可拷贝2262、2260、FP527、SMC918、PT2240 EV1527等芯片的遥控器，常见拷贝对象有电动门遥控器、车库门遥控器、伸缩门遥控器、平移门遥控器、道闸遥控器、卷帘门遥控器、报警器中使用的遥控器、各类固定码、学习码遥控器。

2、在配遥控器要先确认自己原遥控器是能正常使用的。

另外您原来的遥控发射频率必须是315M，从遥控器里面的晶振上可以看出，315就是315M，如果芯片（上面介绍有）或者频率不对是不可以使用该产品的，由于您的参数不对拷贝不成功可以退货（不影响第二次销售），但是您需要承担来回两次运费（薄利，请多理解）。

具体操作方法：1、清码同时按下遥控器上排的两个按键指示灯闪一次后约2秒后快闪即表示清除成功。

清除之后按遥控器四个按键指示灯仅闪一下后熄灭。

2、对拷将原遥控器与对拷遥控器并排摆放（最好右手拿快拷遥控器），同时按下两个遥控器任意按键，对拷型遥控器指示灯快闪即表示复制成功。

仅1秒即可复制成功。

依次按相同方法，将其它三个按键对拷上。

3、恢复若误操作清除掉有用代码后，在没有重新拷贝其他遥控器之前可同时按下遥控器下排两个按键2秒后指示灯快速闪烁则恢复成功。

二、本遥控器的参数及设置方式如下：1、本产品可拷贝的IC型号有2262 2260 1527 2240 527及兼容IC等。

2、无需考虑震荡电阻，本产品会自动兼容震荡电阻。

3、本产品不可拷贝的IC如HCS300 301 及兼容的滚码IC等。

4、本产品使用的电池为12V 23A，当遥控距离不足时请更换电池。

5、本遥控器为固定工作频率，必须和原来遥控的工作频率相同。

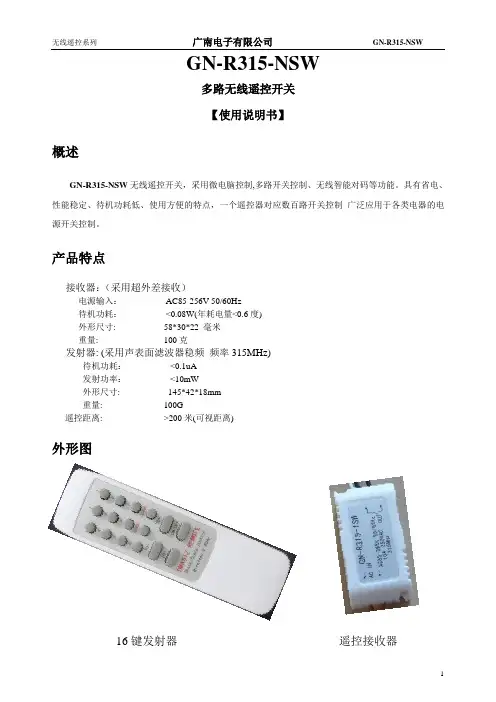

GN-R315-NSW多路无线遥控开关【使用说明书】概述GN-R315-NSW无线遥控开关，采用微电脑控制,多路开关控制、无线智能对码等功能。

具有省电、性能稳定、待机功耗低、使用方便的特点，一个遥控器对应数百路开关控制广泛应用于各类电器的电源开关控制。

产品特点接收器：（采用超外差接收）电源输入：AC85-256V 50/60Hz待机功耗：<0.08W(年耗电量<0.6度)外形尺寸: 58*30*22 毫米重量: 100克发射器: (采用声表面滤波器稳频频率315MHz)待机功耗：<0.1uA发射功率：<10mW外形尺寸: 145*42*18mm重量: 100G遥控距离: >200米(可视距离)外形图16键发射器遥控接收器功能说明遥控器按键操作说明：例如：实现第80号遥控开关的控制，遥控器操作如下：按一下按键8后，再按一下按键0，后再按ENTER按键。

则第80号遥控开关接通，通过ON或OFF按键实现开与关控制，.在上述基础上，如果要对79号遥控开关的控制，按下A-既可,再通过ON或OFF按键实现开与关控制，如果要运行内部效果81，则按下A+既可，输入数字对应功能如下：1：对第1号遥控开关的控制，通过ON或OFF按键实现开与关功能2-89：2-89号遥控开关们功能同第1号遥控开关90：对第1-9号遥控开关的同时控制，通过ON或OFF按键实现开与关功能91：对第10-19号遥控开关的同时控制，通过ON或OFF按键实现开与关功能92：对第20-29号遥控开关的同时控制，通过ON或OFF按键实现开与关功能93：对第30-39号遥控开关的同时控制，通过ON或OFF按键实现开与关功能94：对第40-49号遥控开关的同时控制，通过ON或OFF按键实现开与关功能95：对第50-59号遥控开关的同时控制，通过ON或OFF按键实现开与关功能96：对第60-69号遥控开关的同时控制，通过ON或OFF按键实现开与关功能97：对第70-79号遥控开关的同时控制，通过ON或OFF按键实现开与关功能98：对第80-89号遥控开关的同时控制，通过ON或OFF按键实现开与关功能99：对第1-89号遥控开关的同时控制，通过ON或OFF按键实现开与关功能如果按BACKUP按钮，则关闭所有的输出.遥控对码：每个遥控器发射器允许有65536组不同的地址码，同程式随机生成。

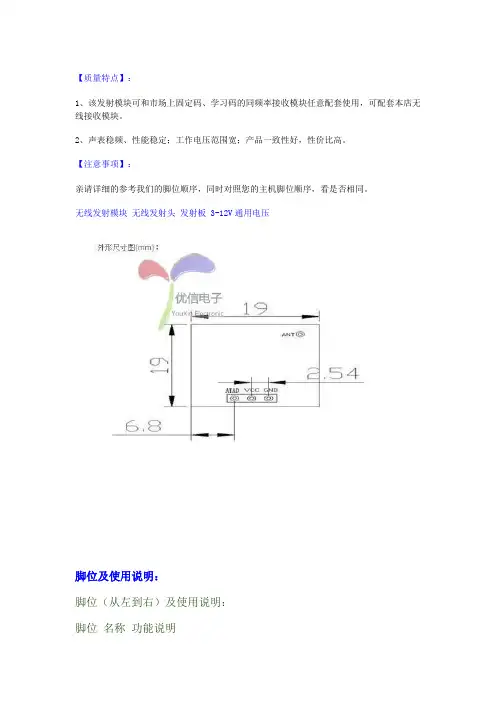

【质量特点】：1、该发射模块可和市场上固定码、学习码的同频率接收模块任意配套使用，可配套本店无线接收模块。

2、声表稳频、性能稳定；工作电压范围宽；产品一致性好，性价比高。

【注意事项】：亲请详细的参考我们的脚位顺序，同时对照您的主机脚位顺序，看是否相同。

无线发射模块无线发射头发射板 3-12V通用电压脚位及使用说明：脚位（从左到右）及使用说明：脚位名称功能说明1 ATAD 数据输入脚2 VCC 电源正极3 GND 电源负极发射模块一共有三个外部接口，上面有英文表示。

"VCC"表示接电源正极，" ATAD"表示"GND"表示接电源负极。

用途：遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、电动车、遥控MP3、遥控灯、遥控车、安防等民用及工业配套遥控领域一、技术参数产品名称：不带编码发射模块型号：MX-F01工作电压：3-12V工作频率：315MHz待机电流：0mA工作电流：20-28mA传输距离：>500m（开阔地接收板灵敏度在-103dBm以上距离）输出功率：16dBm (40mW)传输速率：<10Kbps调制方式：OOK（调幅）工作温度： -10℃~+70℃尺寸：19×19×8mm备注：如亲对距离要求较远，可接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度的约为23cm，433M的约为17cm；天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及源的地方；。

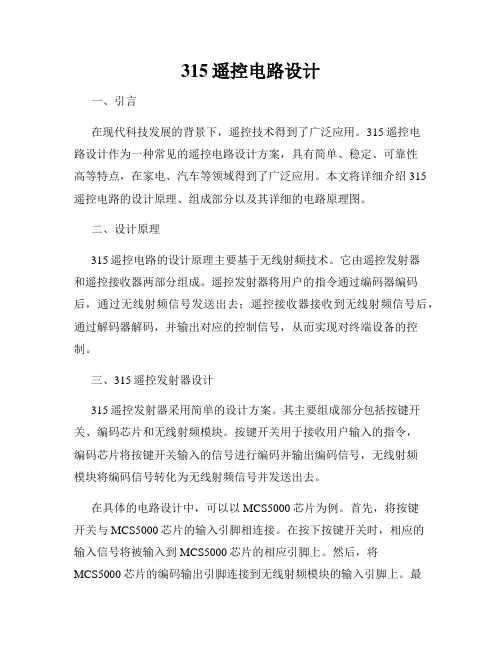

315遥控电路设计一、引言在现代科技发展的背景下，遥控技术得到了广泛应用。

315遥控电路设计作为一种常见的遥控电路设计方案，具有简单、稳定、可靠性高等特点，在家电、汽车等领域得到了广泛应用。

本文将详细介绍315遥控电路的设计原理、组成部分以及其详细的电路原理图。

二、设计原理315遥控电路的设计原理主要基于无线射频技术。

它由遥控发射器和遥控接收器两部分组成。

遥控发射器将用户的指令通过编码器编码后，通过无线射频信号发送出去；遥控接收器接收到无线射频信号后，通过解码器解码，并输出对应的控制信号，从而实现对终端设备的控制。

三、315遥控发射器设计315遥控发射器采用简单的设计方案。

其主要组成部分包括按键开关、编码芯片和无线射频模块。

按键开关用于接收用户输入的指令，编码芯片将按键开关输入的信号进行编码并输出编码信号，无线射频模块将编码信号转化为无线射频信号并发送出去。

在具体的电路设计中，可以以MCS5000芯片为例。

首先，将按键开关与MCS5000芯片的输入引脚相连接。

在按下按键开关时，相应的输入信号将被输入到MCS5000芯片的相应引脚上。

然后，将MCS5000芯片的编码输出引脚连接到无线射频模块的输入引脚上。

最后，通过设置MCS5000芯片的工作频率和编码方式，可以实现对无线射频信号的编码和发送。

四、315遥控接收器设计315遥控接收器的设计相对复杂一些。

其主要组成部分包括无线射频模块、解码芯片和控制电路。

无线射频模块用于接收遥控发射器发送的无线射频信号，解码芯片将接收到的信号进行解码，并输出对应的控制信号，控制电路接收解码芯片输出的信号，并根据需求控制对应的终端设备。

在具体的电路设计中，可以以PT2272芯片为例。

首先，将无线射频模块的输出引脚连接到PT2272芯片的输入引脚上。

当接收到无线射频信号时，PT2272芯片将自动对信号进行解码，并将解码结果输出到相应的引脚上。

然后，将PT2272芯片的输出引脚连接到控制电路的输入引脚上，以实现对终端设备的控制。

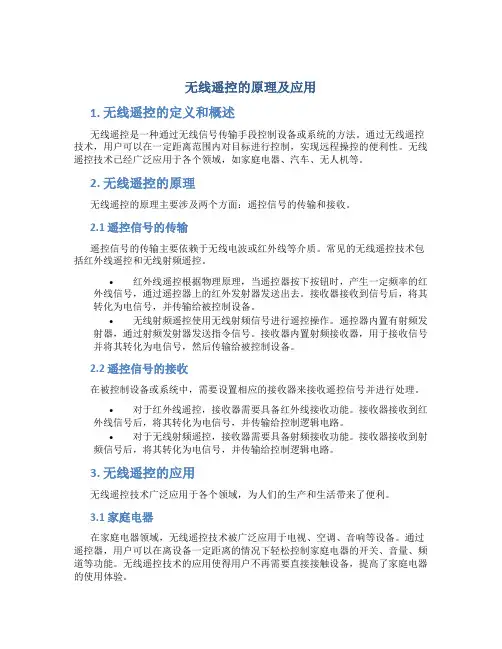

无线遥控的原理及应用1. 无线遥控的定义和概述无线遥控是一种通过无线信号传输手段控制设备或系统的方法。

通过无线遥控技术，用户可以在一定距离范围内对目标进行控制，实现远程操控的便利性。

无线遥控技术已经广泛应用于各个领域，如家庭电器、汽车、无人机等。

2. 无线遥控的原理无线遥控的原理主要涉及两个方面：遥控信号的传输和接收。

2.1 遥控信号的传输遥控信号的传输主要依赖于无线电波或红外线等介质。

常见的无线遥控技术包括红外线遥控和无线射频遥控。

•红外线遥控根据物理原理，当遥控器按下按钮时，产生一定频率的红外线信号，通过遥控器上的红外发射器发送出去。

接收器接收到信号后，将其转化为电信号，并传输给被控制设备。

•无线射频遥控使用无线射频信号进行遥控操作。

遥控器内置有射频发射器，通过射频发射器发送指令信号。

接收器内置射频接收器，用于接收信号并将其转化为电信号，然后传输给被控制设备。

2.2 遥控信号的接收在被控制设备或系统中，需要设置相应的接收器来接收遥控信号并进行处理。

•对于红外线遥控，接收器需要具备红外线接收功能。

接收器接收到红外线信号后，将其转化为电信号，并传输给控制逻辑电路。

•对于无线射频遥控，接收器需要具备射频接收功能。

接收器接收到射频信号后，将其转化为电信号，并传输给控制逻辑电路。

3. 无线遥控的应用无线遥控技术广泛应用于各个领域，为人们的生产和生活带来了便利。

3.1 家庭电器在家庭电器领域，无线遥控技术被广泛应用于电视、空调、音响等设备。

通过遥控器，用户可以在离设备一定距离的情况下轻松控制家庭电器的开关、音量、频道等功能。

无线遥控技术的应用使得用户不再需要直接接触设备，提高了家庭电器的使用体验。

3.2 汽车无线遥控技术在汽车领域的应用也非常广泛。

通过汽车遥控器，用户可以实现对汽车的远程启动、关闭、解锁、上锁等控制功能。

这种无线遥控技术不仅提高了用户的便利性，还提升了汽车的安全性。

3.3 无人机无人机是近年来快速发展的领域，而无线遥控技术是无人机控制的关键。

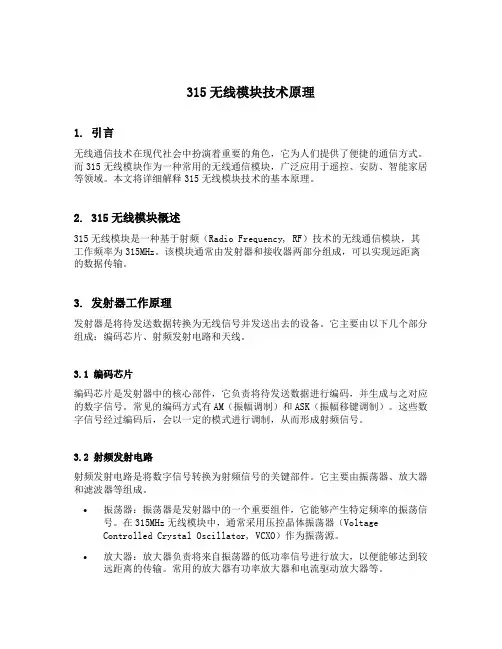

315无线模块技术原理1. 引言无线通信技术在现代社会中扮演着重要的角色，它为人们提供了便捷的通信方式。

而315无线模块作为一种常用的无线通信模块，广泛应用于遥控、安防、智能家居等领域。

本文将详细解释315无线模块技术的基本原理。

2. 315无线模块概述315无线模块是一种基于射频（Radio Frequency, RF）技术的无线通信模块，其工作频率为315MHz。

该模块通常由发射器和接收器两部分组成，可以实现远距离的数据传输。

3. 发射器工作原理发射器是将待发送数据转换为无线信号并发送出去的设备。

它主要由以下几个部分组成：编码芯片、射频发射电路和天线。

3.1 编码芯片编码芯片是发射器中的核心部件，它负责将待发送数据进行编码，并生成与之对应的数字信号。

常见的编码方式有AM（振幅调制）和ASK（振幅移键调制）。

这些数字信号经过编码后，会以一定的模式进行调制，从而形成射频信号。

3.2 射频发射电路射频发射电路是将数字信号转换为射频信号的关键部件。

它主要由振荡器、放大器和滤波器等组成。

•振荡器：振荡器是发射器中的一个重要组件，它能够产生特定频率的振荡信号。

在315MHz无线模块中，通常采用压控晶体振荡器（VoltageControlled Crystal Oscillator, VCXO）作为振荡源。

•放大器：放大器负责将来自振荡器的低功率信号进行放大，以便能够达到较远距离的传输。

常用的放大器有功率放大器和电流驱动放大器等。

•滤波器：滤波器主要用于去除无关频率的干扰信号，确保发送出去的射频信号纯净、稳定。

常见的滤波方式有低通滤波和带通滤波等。

3.3 天线天线是将发射出来的无线信号辐射到空间中的装置。

在315无线模块中，一般采用半波长天线或四分之一波长天线。

这些天线能够有效地将射频信号传输到接收器。

4. 接收器工作原理接收器是将接收到的无线信号转换为数字信号并输出的设备。

它主要由以下几个部分组成：射频接收电路、解调芯片和解码芯片。

简易无线遥控发射接收设计（315M遥控电路）OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

早期的发射机较多使用LC振荡器，频率漂移较为严重。

声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。

无需倍频，与晶振相比电路极其简单。

以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。

和图一相比，图二的发射功率更大一些。

可达200米以上。

图一图二接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。

然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。

下图为典型的超再生接收电路。

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。

MICRF002性能稳定，使用非常简单。

与超再生产电路相比，缺点是成本偏高（RMB35元）。

下面为其管脚排列及推荐电路。

ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz。

MICRF002具有两种工作模式：扫描模式和固定模式。

扫描模式接受带宽可达几百KHz,此模式主要用来和LC振荡的发射机配套使用，因为，LC 发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。

固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。

工作模式选择通过MICRF002的第16脚（SWEN）实现。

另外，使用唤醒功能可以唤醒译码器或CPU，以最大限度地降低功耗。

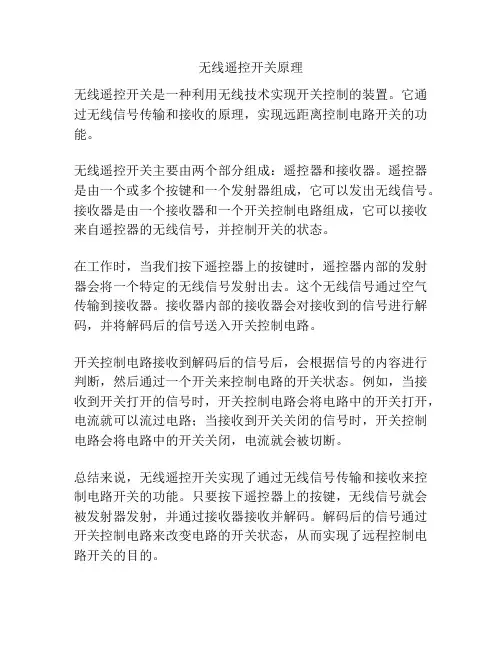

无线遥控开关原理
无线遥控开关是一种利用无线技术实现开关控制的装置。

它通过无线信号传输和接收的原理，实现远距离控制电路开关的功能。

无线遥控开关主要由两个部分组成：遥控器和接收器。

遥控器是由一个或多个按键和一个发射器组成，它可以发出无线信号。

接收器是由一个接收器和一个开关控制电路组成，它可以接收来自遥控器的无线信号，并控制开关的状态。

在工作时，当我们按下遥控器上的按键时，遥控器内部的发射器会将一个特定的无线信号发射出去。

这个无线信号通过空气传输到接收器。

接收器内部的接收器会对接收到的信号进行解码，并将解码后的信号送入开关控制电路。

开关控制电路接收到解码后的信号后，会根据信号的内容进行判断，然后通过一个开关来控制电路的开关状态。

例如，当接收到开关打开的信号时，开关控制电路会将电路中的开关打开，电流就可以流过电路；当接收到开关关闭的信号时，开关控制电路会将电路中的开关关闭，电流就会被切断。

总结来说，无线遥控开关实现了通过无线信号传输和接收来控制电路开关的功能。

只要按下遥控器上的按键，无线信号就会被发射器发射，并通过接收器接收并解码。

解码后的信号通过开关控制电路来改变电路的开关状态，从而实现了远程控制电路开关的目的。

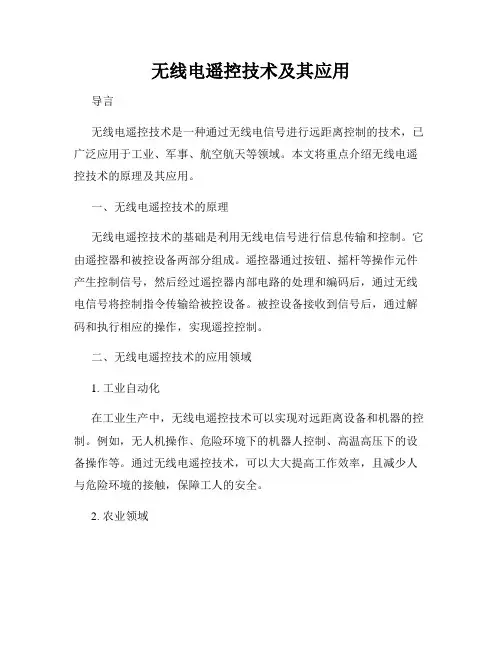

无线电遥控技术及其应用导言无线电遥控技术是一种通过无线电信号进行远距离控制的技术，已广泛应用于工业、军事、航空航天等领域。

本文将重点介绍无线电遥控技术的原理及其应用。

一、无线电遥控技术的原理无线电遥控技术的基础是利用无线电信号进行信息传输和控制。

它由遥控器和被控设备两部分组成。

遥控器通过按钮、摇杆等操作元件产生控制信号，然后经过遥控器内部电路的处理和编码后，通过无线电信号将控制指令传输给被控设备。

被控设备接收到信号后，通过解码和执行相应的操作，实现遥控控制。

二、无线电遥控技术的应用领域1. 工业自动化在工业生产中，无线电遥控技术可以实现对远距离设备和机器的控制。

例如，无人机操作、危险环境下的机器人控制、高温高压下的设备操作等。

通过无线电遥控技术，可以大大提高工作效率，且减少人与危险环境的接触，保障工人的安全。

2. 农业领域在农业领域，无线电遥控技术被应用于农业机械的控制。

农民可以通过遥控器对农业机械进行远程操作，如收割机、喷洒机等。

这不仅提高了农业生产效率，还减少了人力成本和劳动强度。

3. 安防系统无线电遥控技术在安防系统中也有广泛应用。

例如，家庭和企业的安防系统，常采用无线电遥控技术来实现对门禁系统、摄像头和警报系统的远程控制。

这种技术可提高安全性，方便用户对安全设备进行监控和操作。

4. 交通运输在交通运输领域，无线电遥控技术被应用于车辆遥控系统。

例如，远程启动、解锁、寻车等功能，通过无线电遥控技术可以实现，为车主带来更加便捷的使用体验。

结语无线电遥控技术作为一种重要的控制技术，已经广泛应用于各个领域。

它通过利用无线电信号进行信息传输和控制，实现了远距离的操作和控制。

随着科技的不断进步，无线电遥控技术将继续发展，并在更多领域发挥重要作用。

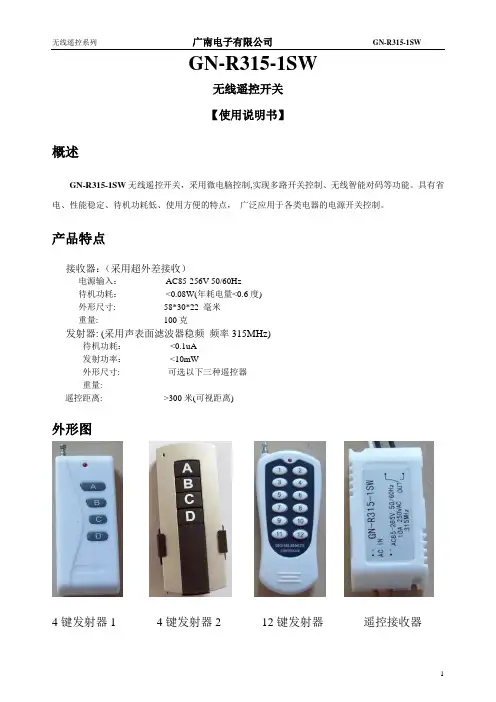

GN-R315-1SW无线遥控开关【使用说明书】概述GN-R315-1SW无线遥控开关，采用微电脑控制,实现多路开关控制、无线智能对码等功能。

具有省电、性能稳定、待机功耗低、使用方便的特点，广泛应用于各类电器的电源开关控制。

产品特点接收器：（采用超外差接收）电源输入：AC85-256V 50/60Hz待机功耗：<0.08W(年耗电量<0.6度)外形尺寸: 58*30*22 毫米重量: 100克发射器: (采用声表面滤波器稳频频率315MHz)待机功耗：<0.1uA发射功率：<10mW外形尺寸: 可选以下三种遥控器重量:遥控距离: >300米(可视距离)外形图4键发射器1 4键发射器2 12键发射器遥控接收器功能说明4键遥控器按键说明：（三路遥控器）A：开关按钮，按一次接收器里继电器闭合，再按一次继电器断开B：第2路开关控制，功能同AC：第3路开关控制，功能同AD：三路继电器全部断开12键遥控器按键说明：（八路遥控器）1：开关按钮，按一次接收器里继电器闭合，再按一次继电器断开2-8：第2路至第8路开关控制，功能同19-11：无效12：8路继电器全部断开遥控对码：每个遥控器发射器允许有6561组不同的地址码，只有发射器与接收器地址码相同时，才能正常使用，出厂时发射器与接收器已对好地址码，用户无须进行对码操作,当遥控器丢失或需增加遥控器时，可能需要重新对码。

操作步骤如下：四键发射器：1，将遥控接收器新接通电源。

（先前电源已接通须断开重接）2，按D键一次3，按住D键5秒以上，直到接收器红灯亮。

对码成功如果不成功，重复上述步骤。

12键发射器：1, 将遥控接收器新接通电源。

（先前电源已接通须断开重接）2, 按12键一次3, 按住12键5秒以上，直到接收器红色指示灯亮。

对码成功如果不成功，重复上述步骤。

注意：以上操作必须在球泡接通电源后1分钟内完成，已对好地址码的遥控器,上述操作无效。

315Mhz、433Mhz⽆线遥控信号的解码分析和模拟摘要前段时间学习⽆线电的同时了解到arduino是作为技能尚未成熟技术宅的我继树莓派⼜⼀个不错的选择。

于是花了200元购得3块arduino开发板（2*nano&1*uno）和其他传感器等,同时看到了315M超再⽣模块，因为玩⽆线电的都知道315M是汽车遥控器，防盗闸门，路桥系统等最常⽤的信号频率，所以我就毫不犹豫的下单了。

然后就有了今天的成果。

Freebuf也有不少此类⽂章，关于315，433的解码我已掌握很多⽅法（其实使⽤SDR是个不错的选择），对滚码我也有⼀定研究和破解，本⽂步骤详细，思路明确，希望对⼤家有⽤。

对arduino和315模块熟悉的可以直接进⼊第三步。

关键词：315M超再⽣模块、arduino。

引⾔：315MHz遥控器使⽤⼴泛，学习和深⼊了解其原理和实际操作，在获得⽆限乐趣的同时，可以学会防⽌⾃⼰的车被盗，并可以⾃⼰开发更安全的遥控锁设备，在做本项⽬的过程中我深刻体会到315M遥控系统的不安全性是个严重的问题，主要表现在315遥控系统解码简单，发射条件简单，易拷贝。

下⾯是我在此次学习研究中得到的⼀些浅陋知识，在此详细描述。

以下是本次学习的原理框架：框图说明：接收端接收信号，由arduino单⽚机解码，并将解码信息通过蓝⽛发送到⼿机，在⼿机蓝⽛串⼝监视器显⽰（解码过程）；⼿机发送24位遥控码到单⽚机，单⽚机将24位遥控码通过发射端发出，⽤于遥控模拟接收端通过接收端PT2272芯⽚解码后在LED信号灯得到反馈，模拟接收端由单⽚机直接供电，发射端发出的信号也可直接有其他遥控接收端接收达到其他⽬的。

⼀、基础知识介绍：1、Arduino介绍：Arduino是⼀款便捷灵活、⽅便上⼿的开源电⼦原型平台，包含硬件（各种型号的Arduino板）和软件（Arduino IDE)。

由⼀个欧洲开发团队最早于2005年冬季开发。

其成员包括Massimo Banzi，David Cuartielles，Tom Igoe，Gianluca Martino，David Mellis和Nicholas Zambetti。

无线遥控开关原理无线遥控开关是一种通过无线信号控制开关的装置，它的原理主要涉及到无线通信和电路控制两个方面。

下面我们将详细介绍无线遥控开关的原理及其工作过程。

首先，无线遥控开关的原理基于无线通信技术。

它使用无线电波传输信号，通过发射器和接收器之间的通讯来实现远程控制。

发射器是用来发送无线信号的设备，它通常由按键、电路和天线组成。

当按下按键时，发射器会产生特定的无线信号，并通过天线将信号发送出去。

接收器则是用来接收无线信号并控制开关的装置，它通常由天线、解调器、电路和开关组成。

接收器接收到发射器发送的无线信号后，经过解调器解码处理，然后控制开关的通断。

因此，无线遥控开关的原理基础是依靠无线通信技术实现远程控制。

其次，无线遥控开关的原理还涉及到电路控制。

在接收器中，电路起着至关重要的作用。

当接收器接收到发射器发送的无线信号后，电路会对信号进行解码和处理，然后控制开关的通断。

这其中涉及到射频识别、信号解码、电路控制等多个环节，需要精密的电路设计和控制技术来实现。

因此，无线遥控开关的原理不仅仅是简单的无线通信，还包括了复杂的电路控制技术。

综上所述，无线遥控开关的原理主要涉及到无线通信和电路控制两个方面。

它通过发射器发送无线信号，接收器接收并解码处理信号，然后控制开关的通断。

这种原理使得无线遥控开关成为一种方便、灵活、远程控制的装置，广泛应用于家庭、办公和工业等领域。

在实际应用中，我们可以根据需要选择不同类型的无线遥控开关，以实现灯光控制、电器控制、门窗控制等多种功能，为生活和工作带来便利和舒适。

使用315MHz收发模块制作的遥控插座目前市场上有很多无线遥控产品出售，质量参差不全，有些还使用LC振荡器，频率漂移严重，性能不好。

前一段时间逛电子市场，发现一种性能稳定、价格便宜的无线遥控组件，对于我们无线电爱好者来说是一个福音。

该无线模块工作频率为315MHz，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在-25～+85度之间变化时，频飘仅为3ppm/度。

它与台湾普城公司生产的用CMOS工艺制造的低功耗低价位通用编解码集成PT2622/PT2722配套使用时，可以实现遥控、遥测、数据采集、生物信号采集等功能。

本制作是针对无线电爱好者而设计的，采用了现在市场上非常普遍的元器件制作而成，价格低廉，便于业余条件下自制。

该无线遥控插座遥控距离可达200米，为了便于制作，只设计成6路的无线遥控器。

希望无线电爱好者可以在这基础上，设计出更多方便我们实际生活的电子作品。

一、工作原理1、发射部分发射部分的电路原理图如图1所示。

该部分电路主要由315MHz无线数据发射模块和编码集成PT2262组成。

315MHz 无线数据发射模块的实物图如图2所示。

该无线发射模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变，和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小；当电压5V时约100～200米；当电压9V 时约300～500米；当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

当电压大于l2V 时功耗增大，有效发射功率不再明显提高。

发射模块采用ASK方式调制，以降低功耗。

当数据信号停止时发射电流降为零，数据信号与DF发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则DF发射模块将不能正常工作。

数据电平应接近DF数据模块的实际工作电压，以获得较高的调制效果。

一、无线遥控开关的特点无线遥控开关是以非接触的方式对电器的开启和关闭进行控制，其控制按键和被控制电器之间不需要连线，控制信号以无线电波为载体进行传输，距离可以从十几米到数公里。

由于控制按键和电器的相互隔离增加了使用的安全性，与传统开关相比主要有以下特点：1、非接触：遥控开关具有非接触控制的特点，与传统电器开关相比能实现开关按钮部分和被控制电器部分的隔离，操作更加安全；2、远距离操控：遥控开关的控制距离为空旷地100米—3公里可选，能实现远距离操作控制，省去传统开关的布线麻烦；3、控制及时：遥控器可随身携带，在有效范围内的任一地点进行控制，与传统开关相比不受开关安装位置限制，可以更加灵活和及时的对电器设备进行控制；4、专人专控：遥控开关内置的加密集成电路，可以对操纵者进行身份识别实现专人控制，与传统开关相比可有效避免无关人员对开关进行操作，增加保密性和抗干扰性，降低事故率。

使电器设备工作更加稳定可靠。

综合以上特点，给设备配接遥控开关，相当于给设备配上了一个高安全性、可移动的控制助手，可广泛在窗帘机、家电、通讯设备、广告演示、仪器仪表等各种电器设备中进行信号传递控制等。

二、遥控开关的分类遥控开关按输出动作方式的不同可分为互锁型、非锁型（跟随型）和双稳型三种。

互锁型：当按下遥控器某一按键时对应的开关闭合，再次按下另一个按键对应的开关闭合同时第一次闭合的开关恢复到断开状态，再按下其它键时对应该按键的开关闭合，同时上次按键对应的开关恢复到断开状态，如此循环互相锁定。

非锁型：当按下某一按键时对应该按键的开关闭合，松开按键时该组开关自动恢复到断开状态。

跟随型开关的各组开关自动跟随遥控器的动作而动作。

双稳型：当按下某一按键时对应该按键的开关闭合，再次按下该按键，对应的开关恢复到断开状态。

双稳型开关的各组开关相互独立，互不影响，每组都可以单独进行开关操作。

待续……--------------------------------------------------------------------------------总发帖数: 4 | 注册日期: 2006-08-12 IP: 已记录洛浦人家新手上路威望：0 发表于 2006-08-18.21:52:41--------------------------------------------------------------------------------三、应用（1）在连接电器之前，我们首先要了解电器工作时的电流是多少，是否超出了继电器的最大负载电流，继电器上通常标注NO和NC两个电流值，如果我们使用的是继电器的常开触点则参考NO电流值，如使用继电器的常闭触点则参考NC电流值。

315m接收原理315m是指无线电频段中的一种，它的频率范围为315MHz左右。

315m接收器是一种广泛应用于遥控器、门禁、报警等领域的无线接收器。

本文将介绍315m接收器的原理及其应用。

一、315m接收器的原理315m接收器是一种超外差接收器，其工作原理与常见的调频接收器有所不同。

它主要由射频放大器、混频器、中频放大器、解调器等组成，具体原理如下：1. 射频放大器315m信号经过天线接收后，通过射频放大器进行放大，以增强信号的强度和稳定性。

射频放大器的作用是将信号从微弱的电波转换为强电信号，以便后续处理。

2. 混频器混频器是将接收到的315m信号与本地振荡器产生的高频信号进行混频，得到中频信号。

混频器的作用是将接收到的高频信号转换为中频信号，以便后续处理。

3. 中频放大器中频放大器是对混频器输出的中频信号进行放大，以增强信号的强度和稳定性。

中频放大器的作用是将信号从微弱的中频信号转换为强电信号，以便后续处理。

4. 解调器解调器是对中频信号进行解调，还原出原始的信号。

在315m接收器中，解调器通常采用振荡解调的方式，通过一个带有谐振电路的晶体管将中频信号解调，得到原始的信号。

二、315m接收器的应用315m接收器广泛应用于遥控器、门禁、报警等领域。

它具有体积小、功耗低、成本低等优点，非常适合在电子产品中使用。

以下是315m接收器的应用场景：1. 遥控器315m接收器是遥控器中必不可少的部件之一。

它可以将遥控器发出的无线信号接收并解码出来，以便执行相应的操作。

比如，当我们按下遥控器上的开关键时，315m接收器会将信号转换为电信号，然后将这个电信号发送给电器，从而实现开关机的操作。

2. 门禁315m接收器也是门禁系统中的重要部件。

当我们刷门禁卡时，门禁系统会将卡片上的信息转换为无线信号，并将这个信号发送给315m接收器。

315m接收器会接收并解码这个信号，然后将解码后的信息发送给门禁控制器，从而实现开门的操作。
