十二控制点工业用无线电遥控器操作手册-B

工业遥控器使用手册第一项：质量保证与相关事项质量保证本产品出厂时，完全符合其所说明的各项规格，只要适当地安装，都可以正常地使用，但是我公司并不保证所有产品的操作是毫无中断或零错误。

保证时间本产品自出厂日起都可享有一年的保证期，保证客户在一年内不会有任何产品上的问题，若在保证期间内，只要证明产品品质有瑕疵，公司愿意维修，任何需要修护的产品，都必需送到本公司指定的服务处，该客户必须负担产品运往服务处的单程运费，而我公司的服务处在保证期间内会负担维护产品，寄还该产品，如果超过时间，来回运费都有客户负责。

未包含事项前述的保证范围，并未包含硅胶按键、继电器、保险丝、电池等损耗性零件或是装机错误所造成的基板损坏等，且未包含因客户不当使用、不可抗拒原因、天然因素、维护不足、操作环境规格的忽略、未经许可变更、错误使用或客户自行设置介面而造成的故障。

备注：前述的保证事项，并无其它明述或隐含的保证事项保证所提供的赔偿是客户唯一的赔偿，本公司并不负责任何直接、间接、特殊、意外或因果的损毁责任。

第二项：使用产品注意事项一般注意事项未经专业训练的人员，不得拆开本机器，否则可能损坏极造成人员受伤使用后行车总电源应关闭，以切断接收机电源，并将发射器的钥匙关闭拔掉行车应有总电源继电器、急停开关、极其它安全性设施。

按装注意事项1、接收器安装位置必须距离变频器、马达及其连接电源越远越好，以避免接收器受到杂讯的干拢2、接收器不可安装在电动葫芦控制箱内，正确安装方式是将接收器固定在电动葫芦控制箱顶部或者外部的适当位置，然后再将接收器电源穿入电动葫芦控制箱内做适当的接线3、本系列遥控器有40亿组的安全码，出厂时各安全码设定均不相同，惟安装时仍必须确认同一工作地区不能有相同安全码的遥控器，以避免相互影响而产品生错误操作4、prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 200米范围内不可以使用相同频道的设备，以避免无线电相互干拢5、请使用发射器时请带上发射器塑料PC外套，这样更加保护发射器的使用。

无线遥控器使用手册一、介绍无线遥控器是一种方便的电子设备，它能够通过无线信号控制电子设备的操作。

无线遥控器可以应用于各种领域，例如家庭娱乐设备、智能家居控制、玩具、汽车等。

本使用手册旨在帮助用户了解无线遥控器的基本功能和操作方式，确保用户能够正确、高效地使用无线遥控器。

二、功能概述无线遥控器通常具备以下基本功能：1. 按键控制：无线遥控器上的按键用于控制特定设备的各种功能。

按下相应的按键可以实现设备的开关、音量调节、频道切换等操作。

2. 电源管理：无线遥控器通常通过电池供电，因此需要注意电池的使用和更换。

某些无线遥控器还可以通过充电器进行充电。

3. 学习功能：部分无线遥控器支持学习功能，可以通过学习其他遥控器上的按键操作，实现对更多设备的控制。

三、无线遥控器的基本操作1. 准备工作：确保无线遥控器的电池或电量充足，保持与要控制的设备在一定距离范围内，确保无线信号传输的稳定性。

2. 操作步骤：a. 打开设备的电源。

b. 按下无线遥控器上的相应按键，实现对设备的控制。

c. 如需调节音量或频道等功能，可通过遥控器上的对应按键进行操作。

3. 关机：在使用完毕后，记得关闭设备的电源，保持无线遥控器处于待机状态，以节省能源。

四、常见问题解答1. 无线遥控器无法控制设备怎么办？a. 检查无线遥控器的电池是否耗尽，如果是，请更换新电池或充电。

b. 检查遥控器与设备之间的距离是否超过有效控制范围，尽量保持在有效范围内。

c. 确保无线遥控器上的按键与设备上的对应按键一致，如有需要，请重新学习遥控器按键。

2. 无线遥控器无法操作特定功能怎么办？a. 请确保设备本身支持该功能，并正确设置。

b. 检查无线遥控器的说明书，了解是否需要特殊操作方式才能实现该功能。

3. 如何更换无线遥控器的电池？a. 根据无线遥控器的说明书，找到电池仓盖。

b. 使用适当的工具打开电池仓盖。

c. 将电池取出并注意正负极的方向，放入新电池。

d. 关上电池仓盖，确保牢固。

工业遥控器使用手册第一项：质量保证与相关事项质量保证本产品出厂时，完全符合其所说明的各项规格，只要适当地安装，都可以正常地使用，但是我公司并不保证所有产品的操作是毫无中断或零错误。

保证时间本产品自出厂日起都可享有一年的保证期，保证客户在一年内不会有任何产品上的问题，若在保证期间内，只要证明产品品质有瑕疵，公司愿意维修，任何需要修护的产品，都必需送到本公司指定的服务处，该客户必须负担产品运往服务处的单程运费，而我公司的服务处在保证期间内会负担维护产品，寄还该产品，如果超过时间，来回运费都有客户负责。

未包含事项前述的保证范围，并未包含硅胶按键、继电器、保险丝、电池等损耗性零件或是装机错误所造成的基板损坏等，且未包含因客户不当使用、不可抗拒原因、天然因素、维护不足、操作环境规格的忽略、未经许可变更、错误使用或客户自行设置介面而造成的故障。

备注：前述的保证事项，并无其它明述或隐含的保证事项保证所提供的赔偿是客户唯一的赔偿，本公司并不负责任何直接、间接、特殊、意外或因果的损毁责任。

第二项：使用产品注意事项一般注意事项未经专业训练的人员，不得拆开本机器，否则可能损坏极造成人员受伤使用后行车总电源应关闭，以切断接收机电源，并将发射器的钥匙关闭拔掉行车应有总电源继电器、急停开关、极其它安全性设施。

按装注意事项1、接收器安装位置必须距离变频器、马达及其连接电源越远越好，以避免接收器受到杂讯的干拢2、接收器不可安装在电动葫芦控制箱内，正确安装方式是将接收器固定在电动葫芦控制箱顶部或者外部的适当位置，然后再将接收器电源穿入电动葫芦控制箱内做适当的接线3、本系列遥控器有40亿组的安全码，出厂时各安全码设定均不相同，惟安装时仍必须确认同一工作地区不能有相同安全码的遥控器，以避免相互影响而产品生错误操作4、prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 200米范围内不可以使用相同频道的设备，以避免无线电相互干拢5、请使用发射器时请带上发射器塑料PC外套，这样更加保护发射器的使用。

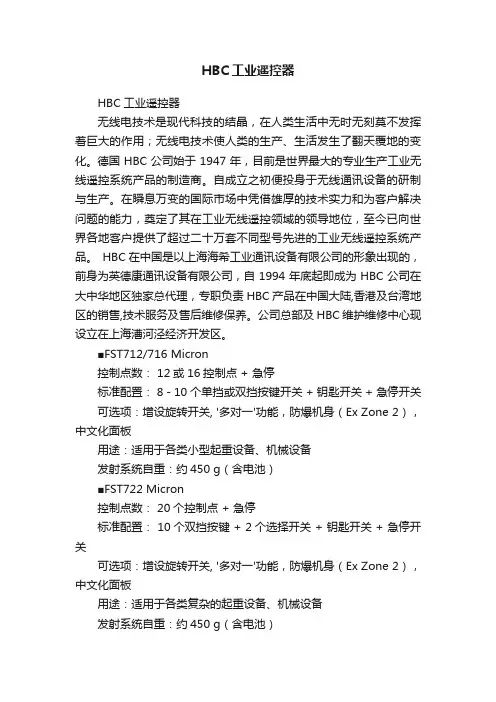

HBC工业遥控器HBC工业遥控器无线电技术是现代科技的结晶，在人类生活中无时无刻莫不发挥着巨大的作用；无线电技术使人类的生产、生活发生了翻天覆地的变化。

德国HBC公司始于1947年，目前是世界最大的专业生产工业无线遥控系统产品的制造商。

自成立之初便投身于无线通讯设备的研制与生产。

在瞬息万变的国际市场中凭借雄厚的技术实力和为客户解决问题的能力，奠定了其在工业无线遥控领域的领导地位，至今已向世界各地客户提供了超过二十万套不同型号先进的工业无线遥控系统产品。

HBC在中国是以上海海希工业通讯设备有限公司的形象出现的，前身为英德康通讯设备有限公司，自1994年底起即成为HBC公司在大中华地区独家总代理，专职负责HBC产品在中国大陆,香港及台湾地区的销售,技术服务及售后维修保养。

公司总部及HBC维护维修中心现设立在上海漕河泾经济开发区。

■FST712/716 Micron控制点数： 12或16控制点 + 急停标准配置： 8 - 10个单挡或双挡按键开关 + 钥匙开关 + 急停开关可选项：增设旋转开关, '多对一'功能，防爆机身（Ex Zone 2），中文化面板用途：适用于各类小型起重设备、机械设备发射系统自重：约450 g（含电池）■FST722 Micron控制点数： 20个控制点 + 急停标准配置： 10个双挡按键 + 2个选择开关 + 钥匙开关 + 急停开关可选项：增设旋转开关, '多对一'功能，防爆机身（Ex Zone 2），中文化面板用途：适用于各类复杂的起重设备、机械设备发射系统自重：约450 g（含电池）■FST707 Micron控制点数： 8控制点 + 急停标准配置： 8个单挡按键开关 + 钥匙开关 + 急停开关可选项：增设转换开关，防爆机身（Ex Zone 2），中文化面板用途：适用于各类小型起重设备、机械设备发射系统自重：约450 g（含电池）■FST717 ecoL控制点数： 8控制点 + 6 ~ 8比例通道 + 急停标准配置： 6个线性摇杆 + 4个单挡按键 + 2个转换开关 + 钥匙开关 + 1个四频点选择开关 + 急停开关可选项：增设有线控制（电缆长度50米内），中文化面板, 非标设计发射系统自重：约1.5 kg（含电池）用途：适用于各类水泥泵车、随车吊车等■FST707 Vector控制点数： 8控制点 + 急停标准配置： 8个单挡按键开关 + 急停开关可选项：增设转换开关，防爆机身（Ex Zone 2），中文化面板发射系统自重：约300 g（含电池）用途：适用于简易起重设备、机械设备■FST508 Cubix控制点数： 8控制点 + 急停标准配置： 2个单挡按键开关 + 4个双挡按键开关可选项：中文化面板用途：适用于简易双机构起重设备发射系统自重：约250g（含电池）spectrum A●2个最高可达六档位的摇杆●摇杆可更换为三轴摇杆●各类单档自复位按键●各类拨动开关或旋转自锁开关●遥控系统状态或反馈信息显示屏●多功能LCD屏幕导航键●1个急停开关●智能钥匙●适用MRC功能●无记忆效应可充电镍氢电池●连续工作时间约为12个小时●坚固的塑料外壳，防护等级为IP65●可增设：带反馈显示的LCD或LED，接管－释放功能，主副控功能，红外线开机功能，AFS功能●选配接收器：FSE 509、FSE 516、FSE 524、FSE 726、FSE 736、524、FSE 727、FSE 736、FSE 770spectrum 2●最多3个摇杆，摇杆最高可达六档位●摇杆可更换为三轴摇杆●各类单档自复位按键●各类拨动开关或旋转自锁开关●1个急停开关●智能钥匙●适用MRC 功能●无记忆效应的可充电镍氢电池●连续工作时间约为20个小时●坚固的塑料外壳，防护等级为IP65●手动频率切换开关●可增设：AFS功能、AFM功能、一对多功能、多对一功能、红外线开机功能，防爆功能（ExZone 2）、LED反馈功能●选配接收器：FSE 524、FSE 727、FSE 736、FSE 770spectrum 1●2个最高可达六档位的摇杆●摇杆可更换为三轴摇杆●各类单档自复位按键●各类拨动开关或旋转自锁开关●1个急停开关●智能钥匙●适用MRC功能●无记忆效应的可充电镍氢电池●连续工作时间约为20个小时●坚固的塑料外壳，防护等级为IP65●可增设：AFS功能、一对多功能、多对一功能、红外线开机功能、防爆功能（Ex Zone 2）、LED反馈功能●选配接收器：FSE 508（仅用于MRC功能）、FSE 512、FSE 516、FSE 524、FSE 727、 FSE 736、FSE 770spectrum 3●最多4个摇杆，摇杆最高可达六档位●摇杆可更换为三轴摇杆●各类单档自复位按键●各类拨动开关或旋转自锁开关●1个急停开关●智能钥匙●适用MRC功能●无记忆效应的可充电镍氢电池●连续工作时间约为36个小时●坚固的塑料外壳，防护等级为IP65●可增设：AFS功能、AFM功能、一对多功能、多对一功能、红外线开机功能、防爆功能（Ex Zone 2）、反馈功能●选配接收器：FSE 524、FSE 727、FSE 736、FSE 770eco●2个最高可达四档位的摇杆●最多6个各类单档自复位按键●1个急停开关●最多两个各类拨动开关或旋转自锁开关●智能钥匙●适用MRC功能●无记忆效应的可充电镍氢电池●连续工作时间约为20个小时●防震保护套●坚固塑料外壳，防护等级IP 65 ●可增设：接管－释放功能、AFS功能、一对多功能、多对一功能、红外线开机功能●选配接收器：FSE 508（仅用于MRC功能）、FSE 512、FSE 516、FSE 524、FSE 727、 FSE 736spectrum B●最多3个摇杆，摇杆最高可达六档位●摇杆可更换为三轴摇杆●各类单档自复位按键●各类拨动开关或旋转自锁开关●多功能LCD屏幕导航键●1个急停开关●智能钥匙●适用MRC功能●无记忆效应的可充电镍氢电池●连续工作时间约为12个小时●坚固的塑料外壳，防护等级为IP 65●手动频率切换开关●遥控系统状态或反馈信息显示屏●可增设：AFS功能、AFM功能、一对多功能、多对一功能、红外线开机功能、安全关机功能、防爆功能（Ex Zone 2）、反馈功能●选配接收器：FSE 524、FSE 727、FSE 736spectrum A-1●2个最高可达六档位的摇杆●摇杆可更换为三轴摇杆●各类单档自复位按键●各类拨动开关或旋转自锁开关●遥控系统状态或反馈信息显示屏●多功能LCD屏幕导航键●1个急停开关●智能钥匙●适用MRC功能●无记忆效应的可充电镍氢电池●连续工作时间约为12个小时●坚固的塑料外壳，防护等级为IP65●可增设：带反馈显示的LCD或LED，接管－释放功能，主副控功能，红外线开机功能，AFS 功能●选配接收器：FSE 509、FSE 516、FSE 524、FSE 726、FSE 736、524、FSE 727、FSE 736、FSE 770technos●最多2个摇杆，摇杆最高可达六档位●各类单档自复位按键●各类拨动开关或旋转自锁开关●1个急停开关●遥控系统状态或反馈信息显示屏●多功能LCD屏幕导航键●适用MRC功能●智能钥匙●无记忆效应的可充电镍氢电池●连续工作时间约为12个小时●坚固的塑料外壳，防护等级为IP 65 ●可增设：AFS功能、安全关机功能、反馈功能●选配接收器：FSE 516、FSE524、FSE 736 geo 1●16个命令黑/白●可永久安装在机器上，例如：操作监控或信号发送系统●可将移动应用在机器上，例如：用于起重沟通●坚固的塑料外壳，防护等级为IP 55 ●接插件: Han 25 加Han 3 加PE用于电力供应●紧急停止：EN954-1，类别3 ●电力供应:42/48/115/230 V AC 或10 – 30 V DCgeo 3●最多至64个命令黑/白或最多32个命令黑/白加8个模拟命令●反馈能力●可永久安装在机器上，例如：操作监控或信号发送系统●接插件: Han 32 或 Han 50.●可将移动应用在机器上，例如起重沟通●坚固的塑料外壳，防护等级为IP 65 ●多样的系列接口，例如：CAN-Bus and Profibus-DP●紧急停止： EN954-1，类别4●电力供应: 85 – 265 V AC, 42 – 115 V AC 或10 – 30 V DC.电池类型03AA适用发射系统: quadrix, linus 4, linus 6, micron 4, micron 6BA223030适用发射系统: quadrix, linus 4, linus 6, micron 4, micron 69NM适用发射系统: micron 4, micron 510AA适用发射系统: spectrum 2, spectrum 3BA225000适用系统: eco, linus 6, technos, spectrum A, spectrum1,spectrum 2 05AA适用系统: eco, linus 6, technos, spectrum A, spectrum 1, spectrum 2。

六．接线图及工作状态连接方式北京康微英特电子科技有限公司地址：北京市西城区黄寺大街24号邮编：100011电话：13718171881010-81589419E-mail:rfcn@使用说明书感谢阁下选择本公司之产品,敬请您在使用前仔细阅读产品使用说明书.KWYTJSCONR-12PC十二路工业接收控制器（带12个继电器）北京康微英特电子科技有限公司一．概述我公司设计、制造的KWYTJSCONR-12PC无线接收控制器,主要应用于行车、电动葫芦、起吊设备、闸道、高空远距离危险区作业、电动门、窗、等工业控制及安防行业等领域,采用单片机程序控制,与专用系列遥控器配套使用可组成一套完整的无线智能型遥控器组件,可使要控制的设备达到电机的正转、反转、前进、后退、左右、上下或开关的通、断转换,以及各种特殊控制程序的使用.该无线接收控制器,具高保密性,存储量大,性能稳定、功耗低之特点,且使用方便,无需采用传统跳线或拨码开关编码,只需将遥控器所发射的无线信号让该接受控制器接收并存贮，即可实现配套使用。

且每个接收控制器可最多学习50只不同密码的遥控器。

如果学习好的遥控器在使用过程中丢失，只需将接收控制器中所存储的信息清除，所丢失的遥控器将无法对该接收控制器进行遥控，欲重新取得使用权,必须由主人再重新学习一次方可使用。

其输出方式有四种工作状态(自锁,非锁,互锁,非锁和互锁并存),选择何种工作状态,由不同的遥控器按键学习来决定.二.代码及输出方式释义:KWYT JS CON R-12PC康微英特接收控制继电器十二路单片机程序控制三.学习方法按动接收控制板上的学习键，蜂鸣器Bi一声后，立即按动遥控器上规定的按键（按上述第二点）学习，接收控制板收到信号后，蜂鸣器Bi一声，表示已学习成功。

例: a.信号非锁–用遥控器上“3”号键学习，则12路均非锁即:按下遥控器1键,所对应的K1继电器吸合,松开后,K1继电器断开;按下遥控器2键,K2继电器吸合,松开后,K2继电器断开.b.信号互锁–用遥控器上“6”号键学习，则12路均互锁即:按遥控器1键,所对应的K1继电器吸合并保持,其它11路继电器断开;按遥控器2键，其它11路继电器断开,K2继电器吸合并保持.依次循环工作。

十三键工业用无线电遥控器操作手册型号SC-13GY－B使用前请仔细阅读领会说明书一、系统总概◆工业无线遥控系统：在各种工业环境中，操作设备与被控制设备之间通过无线电波作为介质而进行的远距离控制的系统。

◆系统组成由操作设备即遥控发射器和被控制设备处理中心即遥控接收器组成。

各种要执地的命令通过遥控发射器将信号转换成无线电波，发送到遥控接收器，接收器收到指令后对控制电器输出对应的控制动作。

◆系统优点1、提高了操作人员的安全性及自由度可近距离控制也可在安全的地方远距离控制。

2、提高了动作的准确度操作人员可以在目的地准确地控制设备，并通过微动进行精确定位。

3、保证了操作的连贯性及便捷性在整个控制过程中无肓点出现，同时遥控发射器可随身携带，使用方便。

4、提高了生产效率需要几个人配合才能守成的工作，有了无线遥控系统，一个人即可轻松搞定，大大提高了工作效率和生产效益。

二、无线遥控系统介绍系列工业无线遥控系统独家采用高性能高集成度CPU作为主控单元，通过编制的数据码来控制各种要求执行的动作，并有相应状态LED指示。

编制码是经高频单元进行通信，对外部环境没有无线电污染。

其它器件采用高精度SMD元件及高可靠性的继电器执行元件，保证了系统的稳定性及强抗干扰性。

系列工业无线遥控系统符合JB/T 8437-1996《起重机械无线遥控装置》等相关的规定，并达到了IP65级的防护等级。

可应用在钢铁企业行业、港口机械行业、航空航天行业、造纸行业、自动化控制系统行业、工业加工行业等等。

其应用范围更为广阔：冶炼、矿山、机械、化工、运输、水厂、电厂、钢铁泵业、混凝土泵车、金属加工、金属热处理内燃机制造、升降机、提升机、物流、消防车三、系统典型用途◆起重机械：单梁起重机、桥式起重机◆行车机械◆建筑机械：塔式吊机、灌浇机◆其它各类无线遥控机械四、系统安全性◆按键即动作，松键即停止在系统运行中，遥控发射器与接收器之间始终保持信号联系，一旦信号中断，接收器将立即自动停机。

LED调光台无线遥控DMX512控台型号：DISCO240感谢选用我公司生产的DMX512控台（型号：DISCO 240），为了更好地使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项●控制台必须接安全大地线。

●应避免带电拨插通讯电缆。

●开机顺序：请先打开所有受控制的电脑灯电源，然后再打开控制器电源，否则易损坏控制器。

●注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单DISCO 240控制台………………………1台电源线……………………………………1根5V电源适配器…………………………..1个无线DMX512发射器…………………..1个用户说明书………………………………1份产品合格证………………………………1份四安装方法●将无线DMX512发射器插入控制台背面卡侬座；●将5V电源适配器输出插头插入无线DMX512发射器电源插孔；●将5V电源适配器插入电源插板（AC220V）；●将电源线输出插入控制台背面电源插座，输入插入电源插板（AC220V）。

五通讯电缆●采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号放大器，并在最后一台灯加接终端电阻（100欧）。

●通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

●通讯电缆应单端接地屏蔽。

●通讯电缆应避免同强电一齐布线。

六D M X512地址分配DISCO 240控制台使用DMX512的1~240通道，其中1~192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：七通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（100欧）。

八面板及功能区域图九面板功能区域说明十双功能键区说明增加场景步十一L C D液晶屏显示信息说明【【十二电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

12路12工作方式的学习型无线遥控开关使用说明书（2007版本）12路12种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习功能方便用户更换遥控器，更方便用户软件更换输出端。

多种工作方式选择，更方便用户更换不同的工作方式，用于不同的场合和不同的用途。

本无线遥控开关不但适应本公司的加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。

不但适用于遥控发射器与接收板一对一操作，而且能够实现多路遥控器的组合控制。

对用户开放12种工作方式，使用户根据自己的需要来选择方式，不但扩大了应用范围，而且对临时更换用途提供了方便，增大了应用灵活性。

电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。

12路无线遥控接收板的12路输出，均有状态指示灯指示工作状态，用户对其工作情况直观明了。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、12路12工作方式选择的无线遥控开关的控制分布图二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

遥控器控制的顺序如上图所示的继电器顺序。

如果使用单码操作的遥控器，，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下表示第二路学习完毕，顺序学习完12路的遥控器操作，每路的学习均有状态指示灯闪烁对应的次数指示。

12路操作学习对码完毕，状态指示灯快速闪烁数次后，仍然保持点亮状态，此时已经进入工作方式的学习状态。

工作方式有下面功能表所示的12种方式。

用户选择一种方式后，根据方式编号找到前面学习遥控器的顺序所对应的操作按键，再次按下此按键，状态指示灯熄灭，方式学习完毕。

例如：上面使用单码按键的遥控器来对码学习，12路控制按键分别使用1、2、3、4、5、6、7、8、9、10、11、12按键，学习的顺序也按自然数顺序，此时如果选用工作方式6，则再按一下“6”按键即可。

一、二、四路工业无线遥控开关使用说明一、 适用范围1、工程机械2、照明设备3、工业电器4、电动大门5．起重机6．电动葫芦二、功能单稳：按遥控器启动键，接收板启动继电器吸合；松开启动键，接收板启动继电器释放；（功能为购买时选定）该控制器是单稳控制模式。

其它键功能同上。

双稳：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器启动键，接收板启动 继电器释放；其它键功能同上。

（功能为购买时选定）互锁：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器停止键，接收板启动继电器释放，接收板停止继电器吸合，依次类推。

单稳/双稳并存功能：可按客户要求订做，例如两路双稳，另两路为单稳单稳/双稳/互锁并存功能：可按客户要求订做。

注：双稳或单稳功能具有 0.5秒延时功能，有效的克服继电器火花干扰，防止继电器频闪。

使遥控开关工作性能更加稳定可靠！三、 特点KW-2/4PC-100X型工业无线遥控开关接收主机采用高级防水塑料外壳可安装在户外，超外差 高灵敏度接收模块，学习型解码芯片免去人工对码，内置直流开关电源能虑除外来电源杂波对 接收机的干扰适应电源范围更宽，抗干扰电路有效的克服继电器触点火花的干扰使其工作更 稳定，继电器无源触点输出使用更为灵活方便。

四、接收器技术参1、 体 积：120 X 90 X 55mm2、 重 量：200g3、 使用温度：-10-40度4、 工作电压： AC220、380V、110V、24V、12V（购买时选定）本产品为AC380V，5、 工作频率：315/433MHz6、 接收方式：超外差7、 触点电流：220V 5A8、 输出方式：无源常开\常闭输出9、 遥控状态：单稳10、 遥控通道：4路（有2路备用）五、通过外接交流接触器控制电机启动停止接线示意图如下图所示，具有自锁功能的电机控制线路，当起动电动机时合上电源开关Q，按下起动按钮酗SB1，接触器KM线圈有电，KMJ主触点闭合使电动机M运转；松开SB1，由于接触器KMJ常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。

无线电遥控器使用
活动目的：
认识遥控器的组成，会正确使用遥控器
活动重点：无线电遥控器的使用。

活动难点：
微调与反向开关的使用。

活动过程：
1 无线电遥控器的作用—对模型进行无线比例控制。

根据制式划分为am，fm，Pcm
三种。

遥控器的组成—发射机，接收机，随动器，电源组成。

发射机—发射比例无线电信号。

由天线，操控杆，微调杆，反向开关，晶振体，电
池盒等构成。

天线：使用遥控器时，未达到最远控制距离天线应全部拔出。

操控杆：分别控制飞机起降，转向，前进，后退，很向移动。

微调杆：对操纵杆个控制量作微小调整。

通常使用时要依据飞行情况在地
面调整，不可用微调控制飞机飞行。

反向开关：调整飞机时使用，改便控制杆的方向。

晶体：发射机晶体应与接收机晶体一致。

没有它遥控器无法工作。

飞行时
要检查是否有相同频率的遥控器在工作。

电池盒：安装电池，当供电不足时遥控器会发出报警，此时应及时更换电
池，否则会威胁到飞行的安全性。

2正确使用遥控器系统
打开发射机开关——操作杆处于操控位置——拔发射机天线——接通接收机电
源（电源不得接反，否则会烧毁接收机）——检查是否有外
信号干扰——检查随动器是否工作正常。

3学生练习
学生在老师指导下体会遥控器的使用。

活动小结。
