2020年机场安装工程交通中心通风空调工程监理实施细则(文本)

通风空调监理实施细则一、工程概况：1、建设单位：2、设计单位：3、承包单位：4、工程地点：5、通风空调工程基本情况：（1）系统形式：（简述即通风系统、空调水系统、空调风系统、防排烟系统的基本情况）；（2）空调总冷负荷：（3）冷源情况：（4）主要材料情况：（含空调水管、风管及保温材料所选用的主要材料品种）；（5）主要经济指标：（空调系统单方造价元/kw或元/㎡或元/冷冻；通风及防排烟系统单方造价元/㎡）；（6）工期：（根据总体进度计划，本项目空调工程计划工期为年月日～年月日，工期日历天数为天）。

6、工程监理范围：空调水系统、空调风系统、通风系统、防排烟系统、设备安装、管道及设备保温、系统调试等。

7、工程主要内容：（1）空调水管安装：DN20～DN，约计米。

（2）空调风管制作安装：厚0.5～1.2mm，约计㎡。

（3）管道及设备保温：保温材料，约计m3或㎡。

（4）设备安装：水泵台；水冷机组台；风机盘管台；风柜台。

（根据项目可繁可简）二、编制依据：1、本项目监理规划。

2、本项目监理合同、施工合同、设备供货合同等其他建设合同。

3、设计院年月，绘制的通风空调工程施工图以及年月日的本专业图纸会审记录等资料。

4、现行国家、地方的技术规范、规程及标准：（1）《通风与空调工程施工及验收规范》（2）《工业金属管道工程施工及验收规范》（3）《压缩机、风机、泵安装工程施工及验收规范》（4）《制冷设备、空气分离设备安装工程施工及验收规范》（5）《工程建设标准台制性条文房屋建筑部分》第三、八篇。

5、消防等政府主管部门批准的工程建设文件。

6、招投标活动的有关资料（如承包单位的技术标、商务标、招标文件等）。

7、业主的合理要求等其他。

三、分部工程质量控制目标在通风与空调工程施工过程中，通风对风管、水管和设备安装质量进行事先预控、事中监控和事后监测调试等控制，确保：（1）每个分期工程质量达到合格标准。

（2）每个子分部工程（即送排风系统、防排烟系统、除尘系统、空调风系统、净化空调系统、制冷设备系统、空调水系统）的质量与观感达到合格标准。

通风空调工程监理实施细则一、工程概况1、工程概况本工程主要包括建筑空调与通风系统、建筑防排烟通风系统等。

2、设计标准（1）室外气象参数：。

（2）室内设计参数1、空调冷热源系统（1）空调冷热负荷（2）空调水系统①空调水系统形式为闭式循环、一次泵二管制变水量系统。

②水系统共划分五个系统。

③大楼风机盘管空调器水系统水平方向为同程系统布置，其他水系统主要为异程布置，异程部分采用平衡阀保证水系统的水力平衡；平衡阀主要设置于各系统的水平回水干管末端。

④风机盘管、吊顶式空调器配设电动二通阀，新风机组、空气处理机组配设电动调节阀。

⑤于集水器汇合的各路回水管均设平衡调节阀。

⑥空调水系统采用高位开式膨胀水箱定压和补水。

⑦空调系统循环水、冷却水均采用循环水旁流处理器进行水质处理。

⑧并联设备（冷水机组等）出水管段设平衡阀与电动二通阀。

（3）空调风系统①公共区域较大空间场所采用全空气空调方式，空气处理机组设初、中效过滤。

②办公场所均采用风机盘管或变风量空调机组加新风空调方式(水－空气系统)，新风系统采用初效过滤。

2、通风（1）办公室等房间通过送新风及自然排风实行通风换气，领导层休息室通过机械排风满足卫生要求。

（2）各主要房间通风换气次数为3、风管材料制作及安装（1）排风排烟管、空调机房内及防火阀至防火墙之间空调风管采用镀锌钢板咬口制作，做法参照GB50243-2002选取.（2）新风管：采用酚醛复合风管，防火性能A级不燃，热阻大于等于0.74m2.K/w。

（3）建筑风道内侧加强粉刷，确保光滑与不漏风。

（4）防火阀（排烟防火阀、口）必须单独配置支吊架，气流方向必须与阀体上标志的箭头相一致。

（5）风管支吊架间距及做法详见08K132, 并在支吊架与风管间镶以软木垫，测量孔位置及做法见06K131.4、水管材料、制作及安装（1）DN≤80选用镀锌钢管；DN≥100选用无缝钢管（后镀锌处理），补水管、软水管、空调水管、冷却水管图中所注管径.（2）水管管径≤80丝接，水管管径≥100焊接，管道弯头采用压制弯头。

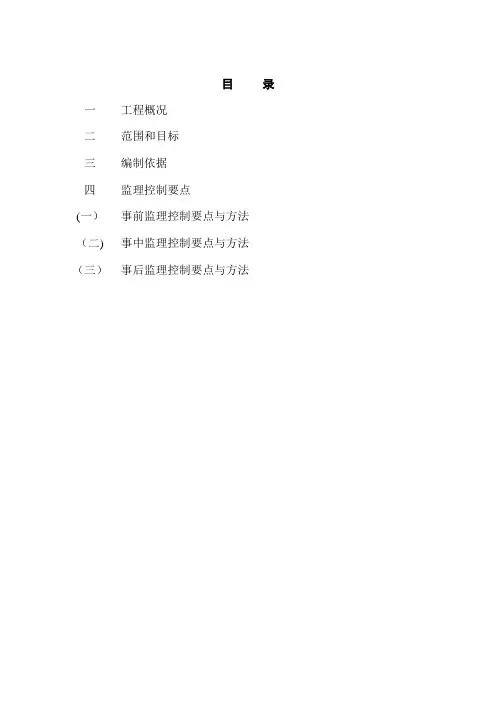

目录一工程概况二范围和目标三编制依据四监理控制要点(一）事前监理控制要点与方法（二) 事中监理控制要点与方法（三）事后监理控制要点与方法一、工程概况二、范围和目标本监理细则主要使用于通风空调工程施工阶段的质量监理控制，主要包括前期的准备和配合、施工中的质量控制和调试、验收工作全过程的监控.根据合同和对业主的承诺，本分部工程的质量控制目标如下：三、编写依据为了更好地开展和指导本专业工种的监理工作，在监理规划基础上编写本监理细则.编写主要依据：1.建设工程监理规范GB50319-20002.建筑工程资料管理规程JGJ/T185-2009 备案号J951—20093.通风与空调工程施工及验收规范GB50243—20024.通风空调工程质量检验评定标准GBJ304-885.工业金属管道工程施工及验收规范GB_50184—20116.建筑给水排水及采暖工程施工质量验收规范GB50242—20027.机械设备安装工程施工及验收通用规范GB50231—20098.制冷设备/空气分离设备安装工程施工及验收规范GB50274—20109.压缩机/风机/泵安装工程施工及验收规范GB50275—201010.行业主管部门现行有关其它节能工程管理的文件规定；11.其它相关技术资料、图书资料（标准图、通用图、技术规程）；12.本工程设计文件和技术资料;13.施工监理合同;14.施工合同;15.承包单位施工组织设计（方案)、作业指导书四、监理控制要点(一)事前监理控制要点与方法1．要求施工单位提交资质证明及审查其是否符合本工程的要求2．要求施工单位提交通风空调工程的施工组织设计方案并审查3．及时组织图纸会审a、检查施工图纸是否符合相关的暖通空调设计规范规定和防火设计规范的规定。

b、专业图纸是否齐全(风系统、水系统、防排烟系统等）。

c、各种大样是否满足安装要求。

d、风管、水管的走向和标高是否清楚.e、根据结构图的梁高，配合其他管路计算出天花的最大高度,是否业主使用满足要求。

通风与空调工程监理细则引言通风与空调系统是建筑物中重要的工程之一，其质量直接关系到人们的健康和舒适程度。

因此，在建筑施工过程中，对通风与空调工程的监理非常重要。

本文档旨在制定通风与空调工程监理的细则，以确保通风与空调系统工程的质量，避免不必要的损失和安全事故的发生。

监理内容通风工程监理1.通风系统的可靠性检查：通风系统在正常运作过程中是否存在停机，噪音过大等问题。

如果发现这些问题，监理人员应及时通知施工单位进行整改。

2.通风系统的安全检查：监理人员应检查通风系统是否存在漏电等电气问题，是否存在生锈和腐蚀等物质损坏情况。

确保通风系统的安全性。

3.通风系统的调节：调节系统应采用准确可靠的监测仪器，监理人员可以检查监测仪器的准确度，以保证系统的准确度和运行效率。

4.通风系统的除尘功能：监理人员应检查通风系统的除尘装置是否能够达到净化标准。

空调工程监理1.空调系统的电气检查：监理人员应检查空调系统的电气连接是否符合规定，防止电气事故的发生。

2.空调系统的安全性检查：监理人员应检查空调系统的排水和回水管道是否正确安装，以确保空调系统的顺畅运行。

3.空调系统的调节：监理人员应检查空调系统的温度和湿度调节是否符合要求，以确保用户的舒适度和健康程度。

同时，还需检查空调系统的降温效果是否达到要求。

4.空调系统的维护及保养：监理人员应检查空调系统的保养和维护记录，确认是否按照要求进行保养和维护，防止因保养和维护不当导致损害和故障。

监理要求为确保通风与空调系统工程的质量，监理人员需遵守以下要求：1.职责：监理人员须认真履行职责，全面掌握建筑物通风与空调系统工程以及各项监理工作的内容，确保监理工作的安全性。

2.严格管理：监理人员要实行严格的现场监督和管理工作，要求施工单位严格遵守施工技术规范、质量标准、安全和环保要求。

3.及时处理问题：监理人员要及时发现、发掘和解决施工中的各种问题，协助施工单位做好工程质量监控和管理工作。

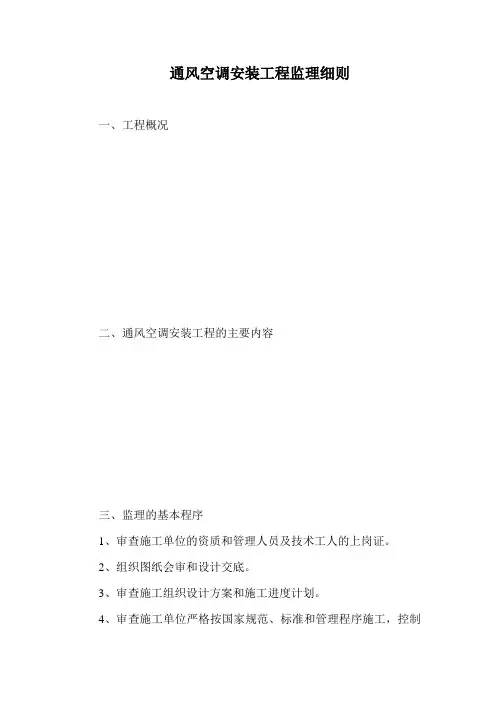

通风空调安装工程监理细则一、工程概况二、通风空调安装工程的主要内容三、监理的基本程序1、审查施工单位的资质和管理人员及技术工人的上岗证。

2、组织图纸会审和设计交底。

3、审查施工组织设计方案和施工进度计划。

4、审查施工单位严格按国家规范、标准和管理程序施工，控制工程质量和进度。

5、审查工程所使用的材料及设备订货，核定其性能是否符合规范及设计要求，杜绝不合格材料进入施工现场。

6、按时参加每周工程例会，指出安装工程存在的问题，做好例会记录，收集整理好本专业工程技术资料。

7、平时做好施工监理日志，定期向总监汇报。

8、对施工阶段的分部分项工程验收做到及时、客观，做好施工隐蔽验收记录，组织好竣工初验。

9、重点工序、关键控制点实行旁站，经常巡视施工现场，及早发现质量问题并责成施工方及时整改。

10、督促施工队配合甲方抓好工程进度，落实施工进度计划按时完成。

四、制定本监理细则依据1、粤财大厦通风空调设计图纸（修改图）和有关图纸会审记录；2、《通风与空调工程施工及验收规范》GB50243-97；3、《通风与空调工程质量检验评定标准》GBJ304-88；4、《采暖与卫生工程施工及验收规范》GBJ242-82；5、《制冷设备安装工程施工及验收规范》GBJ66-84；6、《机械设备安装工程施工及验收规范》TJ231（一）（五）-78。

五、各分项工程质量控制要点（一）金属风管与部件制作工程工艺监理1、风管制作工程工艺流程：展开咬口风管⌫下料⌫剪切⌫倒角⌫制作⌫折方⌫成型方法兰打眼领料⌫下料⌫焊接⌫冲孔⌫⌫圆法兰划线找平打眼卷圆⌫下料⌫找正⌫冲孔成品⌫铆法兰⌫翻边⌫喷漆⌫检验⌫出厂注：无设计要求时，镀锌风管成品不喷漆。

（1）镀锌钢板、型钢等主材应具出厂合格证明书及质量鉴定文件，表面不得有裂纹结疤，要有镀锌结晶花纹。

（2）制作风管及配件的钢板厚度应符合设计及规范要求。

（3）风管法兰的规格、尺寸要符合设计要求。

（4）风管咬缝要紧密，宽度均匀，无孔洞、半咬口或胀裂现象，直管纵向咬缝错开，出现孔洞用密封胶堵严。

通风空调工程监理细则一、前言通风空调工程是建筑中非常重要的一部分，是为了确保建筑内部空气质量的合理、安全运行和中央空调系统的正常工作而设立的。

而工程的监理工作，则是保证工程质量的重要措施之一。

本文将介绍通风空调工程的监理细则。

二、监理范围1.监理人员应当对工程的施工进度、质量、内容进行全程监理。

2.监理人员应当对工程的相关标准、规范、设计文件和施工图纸进行审核。

3.监理人员应当对施工单位提交的监理文件进行审核、整理和存档工作。

4.监理人员应当对工程的完工验收以及现场整改和竣工文件的审核。

5.监理人员应当定期对工程施工现场进行检查和巡查，并进行记录和汇报。

6.监理人员应当对工程的防火、防雷、防水、通风、空调、电气、安全等方面的工作进行全程监理。

三、监理人员职责1.监理人员应当掌握通风空调工程方面的技术知识，对工程的施工质量和进展情况进行专业判断和监督。

2.监理人员应当制定监理计划，并及时通知施工单位。

3.监理人员应当认真审核施工单位的施工图纸和工程方案，发现问题及时提出。

4.监理人员应当认真审核施工单位提交的工程验收文件和竣工文件，发现问题及时提出整改意见。

5.监理人员应当召开现场会议，解决工程现场问题，及时汇报工程进展情况。

6.监理人员应当对工程的施工现场进行检查巡视，发现问题及时处理，并做好记录和汇报。

7.监理人员应当对工程工程质量进行抽检和测试。

8.监理人员应当做好工程质量和安全等方面的记录和汇总工作。

四、监理文书1.监理计划：监理人员应当制定监理计划，并及时通知施工单位，确保施工单位按照计划开展工作，确保工程顺利进行。

2.监理日志：监理人员应当对工程施工现场进行检查和巡视，并及时记录施工单位的工作进展和问题，确保工程质量和进度符合要求。

3.现场会议记录：监理人员应当召开现场会议，解决违规工作或质量问题，及时汇报和记录现场工作进展情况。

4.竣工文件审核记录：监理人员应当认真审核竣工文件，如验收报告、意见书、竣工图纸及资料、使用说明书等，发现问题及时提出整改意见。

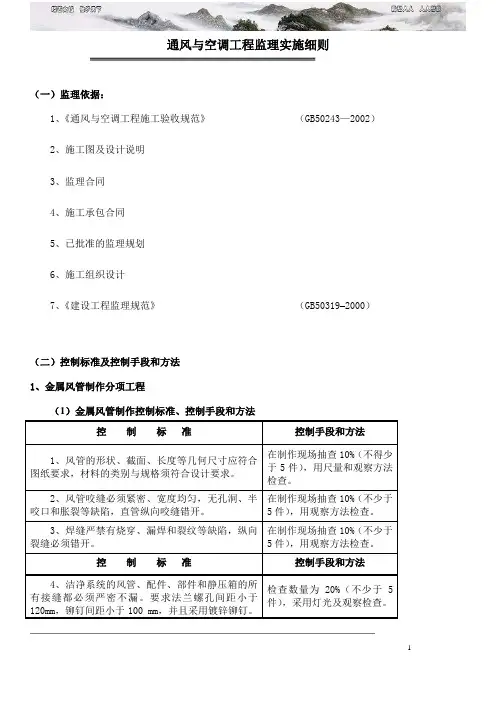

通风与空调工程监理实施细则（一）监理依据：1、《通风与空调工程施工验收规范》（GB50243—2002）2、施工图及设计说明3、监理合同4、施工承包合同5、已批准的监理规划6、施工组织设计7、《建设工程监理规范》（GB50319–2000）（二）控制标准及控制手段和方法1、金属风管制作分项工程（1）金属风管制作控制标准、控制手段和方法控制标准控制手段和方法1、风管的形状、截面、长度等几何尺寸应符合图纸要求，材料的类别与规格须符合设计要求。

在制作现场抽查10%（不得少于5件），用尺量和观察方法检查。

2、风管咬缝必须紧密、宽度均匀，无孔洞、半咬口和胀裂等缺陷，直管纵向咬缝错开。

在制作现场抽查10%（不少于5件），用观察方法检查。

3、焊缝严禁有烧穿、漏焊和裂纹等缺陷，纵向裂缝必须错开。

在制作现场抽查10%（不少于5件），用观察方法检查。

控制标准控制手段和方法4、洁净系统的风管、配件、部件和静压箱的所有接缝都必须严密不漏。

要求法兰螺孔间距小于120mm，铆钉间距小于100 mm，并且采用镀锌铆钉。

检查数量为20%（不少于5件），采用灯光及观察检查。

风管咬缝、铆钉缝、法兰翻边四角用硅胶、树脂腻子或焊锡等封闭。

5、洁净系统风管内表面必须平整光滑，严禁有横向拼缝和管内设加固或采用凸棱加固的方法。

现场抽查20%（不少于5件），采用观察法。

6、洁净系统风管必须保持清洁，无油污和浮尘。

现场抽查20%（不少于5件），用白绸布擦拭检查，管件内表面无油污浮尘为合格。

7、风管外观质量符合以下规定：折角平直，圆弧均匀，两端面平行，无翘角，表面凹凸≤5mm ，风管与法兰连接牢固，翻边平整，宽度≥6mm ，紧贴法兰。

现场检查10%（不少于5件），用直尺、角尺目视检查。

8、法兰螺栓及铆钉间距不应大于150mm 。

矩形法兰的四角应设螺孔。

用尺量或目视检查。

9、风管管段长度大于1.2mm 的非保温矩形风管，当其大边≥630 mm ，或保湿温风管大边≥800 mm 时应加固，加固方法有加角铁、滚槽、起筋等。

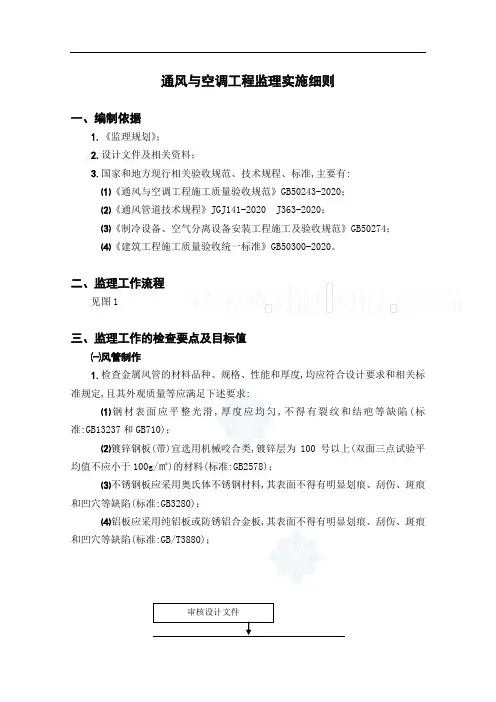

通风与空调工程监理实施细则一、编制依据1.《监理规划》；2.设计文件及相关资料；3.国家和地方现行相关验收规范、技术规程、标准,主要有:⑴《通风与空调工程施工质量验收规范》GB50243-2020；⑵《通风管道技术规程》JGJ141-2020 J363-2020；⑶《制冷设备、空气分离设备安装工程施工及验收规范》GB50274；⑷《建筑工程施工质量验收统一标准》GB50300-2020。

二、监理工作流程见图1三、监理工作的检查要点及目标值㈠风管制作1.检查金属风管的材料品种、规格、性能和厚度,均应符合设计要求和相关标准规定,且其外观质量等应满足下述要求:⑴钢材表面应平整光滑,厚度应均匀,不得有裂纹和结疤等缺陷(标准:GB13237和GB710)；⑵镀锌钢板(带)宜选用机械咬合类,镀锌层为100号以上(双面三点试验平均值不应小于100g/㎡)的材料(标准:GB2578)；⑶不锈钢板应采用奥氏体不锈钢材料,其表面不得有明显划痕、刮伤、斑痕和凹穴等缺陷(标准:GB3280)；⑷铝板应采用纯铝板或防锈铝合金板,其表面不得有明显划痕、刮伤、斑痕和凹穴等缺陷(标准:GB/T3880)；审核设计文件施工单位资质和人员资格审核施工技术措施方案审查进场物资的检验管道及支架防腐检验空调水管及风管安装的检验设备安装检验各系统管道强度和严密性检验风管漏风检验对整改结果的检验分项系统检验隐蔽工程检验系统单机调试检验系统联动检验及评估分部工程竣工验收图1⑸金属风管厚度,当设计无具体要求时,应不小于下表规定:钢板风管板材厚度(㎜)类别风管直径D或长边尺寸b 圆形风管矩形风管除尘系统风管中、低压系统高压系统D(b)≤320 0.5 0.5 0.75 1.532020(b)≤450 0.6 0.6 0.75 1.5450＜D(b)≤630 0.75 0.6 0.75 2.0630＜D(b)≤1000 0.75 0.75 1.0 2.01000＜D(b)≤1250 1.0 1.0 1.0 2.01250＜D(b)≤2020 1.2 1.0 1.2按设计2020＜D(b)≤4000 按设计 1.2 按设计注:1.螺旋风管的钢板厚度可适当减小10％～15％；2.排烟系统风管钢板厚度可按高压系统；3.特殊除尘系统风管钢板厚度应符合设计要求；4.不适用于地下人防与防火隔墙的预埋管。

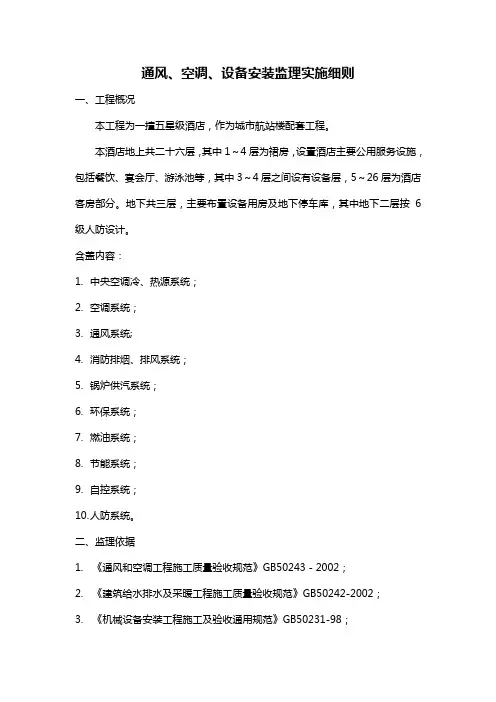

通风、空调、设备安装监理实施细则一、工程概况本工程为一撞五星级酒店，作为城市航站楼配套工程。

本酒店地上共二十六层，其中1～4层为裙房，设置酒店主要公用服务设施，包括餐饮、宴会厅、游泳池等，其中3～4层之间设有设备层，5～26层为酒店客房部分。

地下共三层，主要布置设备用房及地下停车库，其中地下二层按6级人防设计。

含盖内容：1.中央空调冷、热源系统；2.空调系统；3.通风系统;4.消防排烟、排风系统；5.锅炉供汽系统；6.环保系统；7.燃油系统；8.节能系统；9.自控系统；10.人防系统。

二、监理依据1.《通风和空调工程施工质量验收规范》GB50243－2002；2.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；3.《机械设备安装工程施工及验收通用规范》GB50231-98；4.《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；5.《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98;6.本工程监理合同；7.本工程设计施工图、设计说明、变更通知单、技术核定单；8.有关工程标准图集；9.有关国家与地方的其他规范、规定及特殊工种的特殊规定及标准。

三、监理工作流程1. 分部、分项工程验收流程完整合格自检合格质量自检合格2. 工程材料成品与半成品报审流程复验合 格3.对于某些外加工部件、采购半成品、成品在必要时会同建设方、施工方共同对外加工单位、生产厂家进行实地考察（用料情况）； 四、分项监理细则：1. 说明：⑴标高以米计，其余尺寸以毫米计。

⑵所指标高除特别注明以该层建筑楼面为起算标高外，其余均以建筑底层地坪为±0.00的起算标高。

⑶系统标高：水管、蒸气管与园形风管的标高均以该中心的高度位置，矩形风管的标高则以该底面（不包括保温层）的高度位置。

⑷所述压力均指表压力。

⑸由供应商承包安装的特殊工程（地板幅射采暖、成品烟囱等）必须满足相应的技术规范或标准的要求，所采用的材料、设备、施工技术及验收要求等须提前报审，经设计认可并备案。

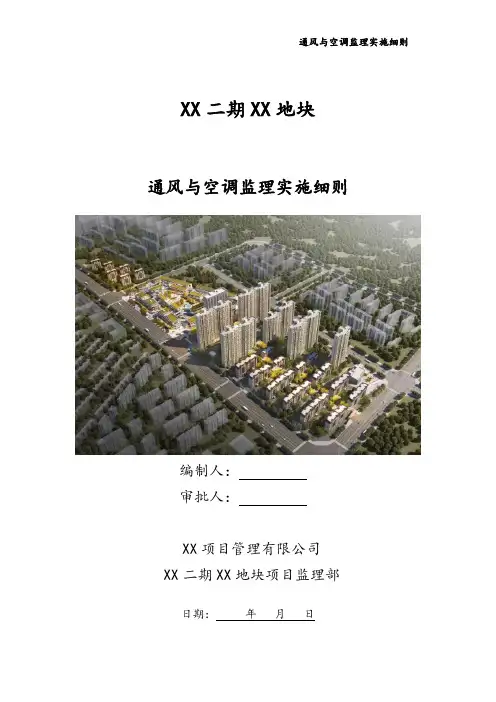

XX二期XX地块通风与空调监理实施细则编制人：审批人：XX项目管理有限公司XX二期XX地块项目监理部日期：年月日一、工程概况二、安装工程的主要内容及特点本工程空调与通风分部涉及：通风系统、防排烟系统、空调水系统、空调风系统。

通风系统：1、住宅的路室、起居室（厅）、新房应有自然通风，每套住宅的自然通风开口面积不应小于她面面积的5%，住宅厨房应设置供厨房房问全面通风的自然通风设施；2、住宅有外窗的卫生问采用自然通风，无外窗的卫生间设置具有防止回流功能的机城通风设施（排气扇）或预留机械通风设置条件3.住宅厨房炉灶排油烟机的排风通过坚向排气道（由建筑专业设计具有防倒流功能的成品烟道）通至屋面排放。

4.商铺各公共卫生间及无外窗卫生间均设置机械排风系统，卫生间排风由排气扇经风管直接排至室外。

5.电梯机房设置壁式轴流风机机械排风。

并预留分体空调电源。

6.本工程其余区城均按自然通风考虑。

防排烟系统：1、本工程各合用前室均不满足自然排烟条件，均设置加压送风系统，地上合用前室加压送风系统与施下一层相应合用前室加压送风系统合设。

当发生火灾时，由现场手动或消防控常中心自动开启着火层所有合用前室常闭多叶送风口，联动开启相等上一层（顶层为下一层）所有合用前室常阀多叶送风口及屋面所有加压送风机运行。

2.本工程地上各防战楼梯间均满足自然排烟条件，均按自然排烟设计，防烟楼梯间每五层可开启外窗面积不小干2m2。

3.加压送风系统的风速控制：采用金属风道时，不大于20m/s，采用非金属风道时，不大于15m/s，送风口的风速不大7m/s。

4，本工程其他各需要设置排烟设施的房间（或内走道）均采用自然排烟的排烟方式。

采用自然排烟的房间（或内走道），其可开启外窗面积均不小于相应房间（或内走道）面积的2%，且自然排烟窗与相应房间（或内走道）最远点间距不超过30米。

5，空调及通风的风管穿越防火分区处、防火分区处的变形缝两侧。

重要的或火灾危险性较大的房间以及空调及通风机房的隔墙及楼板处均设置防火阀。

通风与空调安装工程监理实施细则监理实施细则（通风与空调安装工程）编制人：审核人：编制单位:编制时间: 二〇一〇年三月目录一、本标段通风与空调安装工程的概况及特点 (3)二、通风与空调安装工程监理工作依据 (3)三、通风与空调监理工作范围及目标 (4)四、通风与空调工程监理工作流程 (4)五、工程质量控制 (13)1、第一节监理工作的方法及措施 (13)2、第二节监理工作控制要点及目标值 (16)3、第三节通风与空调系统与各专业接口关系 (40)4、第四节工程技术资料的整理 (41)5、第五节各关键分部分项样板段工程 (41)六、施工进度控制 (42)七、工程造价控制 (42)八、施工安全控制 (43)九、调试及分部工程验收 (46)十、附则 (46)第一章本标段通风与空调安装工程的概况及特点1.1本标段，其中民治站为一般中间站，位于龙华拓展区民治路和平南铁路交口处，为地下二层岛式站台；五和站位于既有布龙公路和五和大道交口附近，沿布龙公路设置，该站为与地铁16号线的换乘站，地下二层岛式站台；坂田站为一般中间站，地下二层岛式站台，位于坂雪岗大道和布龙公路交口处。

1.2本工程为地铁车站、区间通风与空调系统安装。

1.3地铁工程是一个系统的工程，地铁要达到运营条件，不仅是车站常规机电设备安装工程和土建工程要优质按期的完成，而且还有许多其他的系统承包商进场施工。

如：精装修、供电系统、FAS（火灾自动报警）系统、AFC（自动售检票）系统、ISCS系统、通信、信号、移动商业通信、电梯、屏蔽门、人防系统等系统承包商都要或前或后或同时进场施工；且各专业之间接口多。

而地下车站空间相对狭小，工程线性分布跨越距离较长、工作量大、工期短而且要求严格、施工交叉点多、协调管理面大、社会影响大、技术程度高、安全质量要求严格、调试要求高等。

1.4、工程名称：设备安装及装修工程。

1.5、建设单位：集团有限公司1.6、设计单位：设计院集团有限公司。

通风与空调工程监理实施细则监理工作的流程和要点1.工程概况：金丰路运乐路华漕时尚生活中心项目包括东区1#~8#楼地下一层和西区9#~11#楼地下一层、地下二层，总建筑面积为8800平方米。

建设单位为XXX，设计单位为XXX，施工单位为XXX。

2.监理依据：监理工作的依据包括监理合同、施工承包合同、XXX有关文件、已批准的监理规划，以及与本专业工程相关的标准、设计文件和技术资料，施工组织设计方案等。

3.工程内容和特点：主要设备包括轴流风机、新风全热交换器和涡旋式风冷冷水机组等共计182台。

本工程施工时，机电、电气通讯和土建装饰多叉工种交叉作业，工程工期短，高压控制室空调设备要求在6月15日前投入运行，整个生产线通风空调设备共182台及相应管道制作安装、防火阀等辅助设施的安装要求在7月15日全部完工。

4.监理工作流程：通风系统工程监理工作流程和通风与空调设备安装工程监理工作流程详见附表一和附表二。

5.监理工作的控制要点及目标值：5.1.风管与配件制作工程：5.1.1.风管的材料品种、规格、性能与厚度应符合设计和现行国家产品标准的规定。

5.1.2.风管必须通过工艺性的检测或验证，其强度和严密性要求应符合规范的规定。

5.1.3.风管与配件的外观质量和外形尺寸应符合要求，咬口缝应严密、宽度一致、无孔洞、半咬口和涨裂，拼接缝应错开，不得有十字型拼接缝等缺陷。

5.1.4.风管的加固必须符合规范的规定。

5.1.5.法兰焊缝熔合良好，焊接牢固，法兰螺栓孔应机械加工，螺栓孔距和铆钉间距应符合规范规定，铆钉应采用与风管材质相一致或不产生电化学腐蚀的材料，不得采用抽芯铆钉。

5.1.6.加强原材料和成品的保护，不得划伤其表面保护层。

5.2.风管系统安装工程：风管系统安装工程的监理工作流程详见附表二。

5.2.1.当风管需要穿越防火、防爆墙体或楼板时，应该使用预埋管或防护套来进行封闭。

防护套的钢板厚度不得小于1.6mm，并且风管与防护套管之间应使用对人体无害的不燃柔性材料进行封堵。

编号:上海工程通风与空调工程监理实施细则编制人:总监理工程师:项目监理机构(章):日期:通风与空调工程监理实施细则1、本细则编写依椐1、1本项目工程已批准的监理规划。

1、2本工程由上海建筑设计研究院设计1、3规范、规程:1、3、1《建设工程监理规范》GB50319--20131、3、2《建筑工程施工质量验收统一标准》1、3、3工程建设标准强制性条文1、3、4各分部工程质量验收规范如:《绿色建筑评价标准》GB/T50378-2014《工程建设强制性标准条文》房屋建设部分《建筑工程施工质量验收统一标准》 GB50300-2013《建筑工程质量检验评定标准》 GB50301-2002《通风与空调工程施工质量验收规范》 GB50243-2016《建筑电气安装工程施工质量验收规范》 GB50303-20152、专业工程特点2、1。

2、2。

2、3空调系统1、风管的材料:空调送风管、新风系统的风管采用镀锌板材料制作,厚度、导热系数等须符合设计要求,风管的加工方法符合《通风管道技术规程》的规定。

2、空调系统的冷热源水管的材料、及制作:空调系统的冷热源水管等均采用无缝钢管,采用螺纹及焊接连接。

冷热水管及阀门保温材料采用难燃B级柔性泡沫橡塑、阀门安装的位置应正确,连接牢固紧密,启闭应灵活、过滤器安装方向应正确,材质规格应符合设计要求、3、管道支吊架应采用承重防晃支架,支吊架之间应设置衬垫,衬垫同时应满足管道全重,厚度不应小于绝热层厚度、本工程使用的空调机组与风机等设备均应进行隔震处理,隔震处理应根据生产厂家要求。

4、系统调试前应编制方案,并报监理审核批准、系统调试应有专业人员实施,结束后,提供完整的调试资料与报告、3、监理工作的流程如下4、监理目标值本工程通风与空调分部(分项),将严格按照规范规定要求,完善制度,做好控制,协调好各方关系,确保该分项工程达到合格。

5、监理控制要点及方法措施5、1 暖通监理工程师必须熟悉本工程项目与暖通相关的图纸、资料、关键部位、关键结点的设计意图与要求。

B13-012杭州萧山国际机场三期项目新建航站楼及陆侧交通中心工程主体工程T4航站楼机电安装通风与空调工程项目监理机构（章）：专业监理工程师：总监理工程师：日期：杭州萧山国际机场T4航站楼工程监理项目部目录一、工程概况 (1)二、专业工程特点 (2)三、监理工作的依据和标准 (4)四、监理工作流程 (5)五、监理质量控制要点及控制目标 (10)六、监理工作的方法及措施 (18)七、旁站监理项目内容、方法及要求 (19)八、现场监理平行检验记录表式 (21)T4航站楼机电安装通风与空调工程监理实施细则一、工程概况1、T4航站楼概况本项目为杭州萧山国际机场三期项目新建航站楼及陆侧交通中心工程中的T4航站楼，位于杭州市萧山区。
