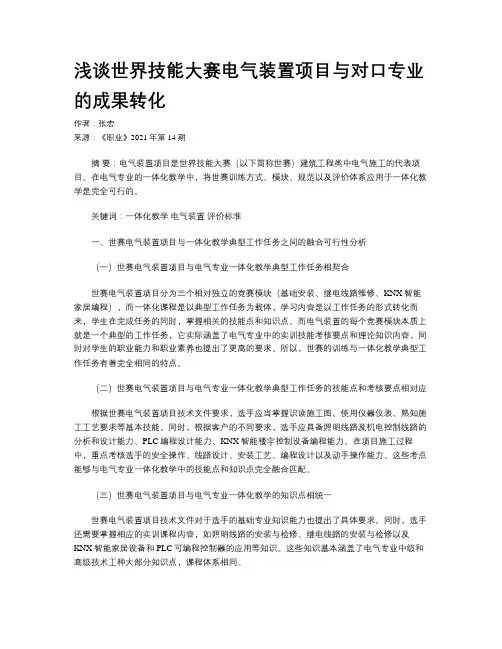

浅谈世界技能大赛电气装置项目与对口专业的成果转化作者：张宏来源：《职业》2021年第14期摘要：电气装置项目是世界技能大赛（以下简称世赛）建筑工程类中电气施工的代表项目。
在电气专业的一体化教学中，将世赛训练方式、模块、规范以及评价体系应用于一体化教学是完全可行的。
关键词：一体化教学电气装置评价标准一、世赛电气装置项目与一体化教学典型工作任务之间的融合可行性分析（一）世赛电气装置项目与电气专业一体化教学典型工作任务相契合世赛电气装置项目分为三个相对独立的竞赛模块（基础安装、继电线路维修、KNX智能家居编程），而一体化课程是以典型工作任务为载体，学习内容是以工作任务的形式转化而来，学生在完成任务的同时，掌握相关的技能点和知识点。
而电气装置的每个竞赛模块本质上就是一个典型的工作任务，它实际涵盖了电气专业中的实训技能考核要点和理论知识内容，同时对学生的职业能力和职业素养也提出了更高的要求。
所以，世赛的训练与一体化教学典型工作任务有着完全相同的特点。
（二）世赛电气装置项目与电气专业一体化教学典型工作任务的技能点和考核要点相对应根据世赛电气装置项目技术文件要求，选手应当掌握识读施工图、使用仪器仪表、熟知施工工艺要求等基本技能。
同时，根据客户的不同要求，选手应具备照明线路及机电控制线路的分析和设计能力、PLC编程设计能力、KNX智能楼宇控制设备编程能力。
在项目施工过程中，重点考核选手的安全操作、线路设计、安装工艺、编程设计以及动手操作能力。
这些考点能够与电气专业一体化教学中的技能点和知识点完全融合匹配。
（三）世赛电气装置项目与电气专业一体化教学的知识点相统一世赛电气装置项目技术文件对于选手的基础专业知识能力也提出了具体要求。
同时，选手还需要掌握相应的实训课程内容，如照明线路的安装与检修、继电线路的安装与检修以及KNX智能家居设备和PLC可编程控制器的应用等知识。
这些知识基本涵盖了电气专业中级和高级技术工种大部分知识点，课程体系相同。

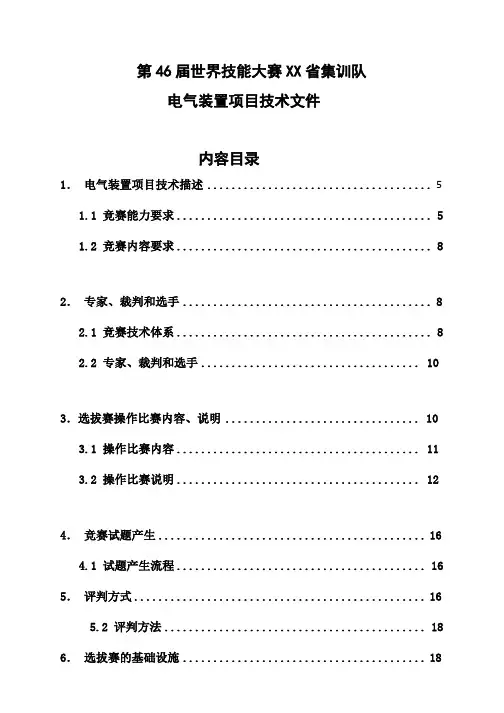

第46届世界技能大赛XX省集训队电气装置项目技术文件内容目录1．电气装置项目技术描述 (5)1.1 竞赛能力要求 (5)1.2 竞赛内容要求 (8)2．专家、裁判和选手 (8)2.1 竞赛技术体系 (8)2.2 专家、裁判和选手 (10)3．选拔赛操作比赛内容、说明 (10)3.1 操作比赛内容 (11)3.2 操作比赛说明 (12)4．竞赛试题产生 (16)4.1 试题产生流程 (16)5．评判方式 (16)5.2 评判方法 (18)6.1 竞赛设备 (18)6.2 量具与工具 (19)6.3 赛场应准备设备 (19)6.4 赛场应准备耗材 (20)7．选拔赛安全 (21)7.1 选手防护装备 (21)7.2 选手禁止携带易燃易爆物品 (21)7.3 赛场必须留有安全通道 (22)7.4 赛场安全 (23)8．选拔赛竞赛流程 (24)8.1 裁判员的守则及注意事项 (24)8.2 选手的工作内容及注意事项 (24)8.3 竞赛流程 (24)9.绿色环保 (25)附件 1 测试报告样式 (25)附件 2 模块2 装置测试图纸 (26)附件 3 材料示例 (29)第46届世界技能大赛XX省集训队电气装置项目技术文件一、竞赛技术文件制定标准电气装置项目技术文件主要参考《第45届世界技能大赛电气装置项目技术说明》，结合《电气设备安装工国家职业标准》、第46届世界技能大赛电气装置项目发展趋势、企业生产实际和院校教育教学的实际情况制定。
二、竞赛命题原则依据世界技能大赛技术标准结合国赛考核要求，注重基本技能和技术规范，体现现代技术，结合工作实际，考核职业综合能力，并对技能人才的培养起到示范指导作用。
三、竞赛内容及范围本竞赛项目主要考核选手将专业知识应用到生产实践的能力、职业技能规范及精益求精的职业精神等内容。
考核方式为职业技能实践操作。
竞赛采用单人操作形式，要求参赛选手在规定的时间内独立完成竞赛工作任务。
1．电气装置项目技术描述1.1竞赛能力要求本项目要求选手具有安装电工的操作技能。
“停课不停学”，集训队选手在疫情期间依然坚持训练。
本文记录的训练日记，主要是电气装置项目模块一的动力控制部分，根据赛项要求，本部分需要选手根据给定的控制要求，设计出符合规范和功能的控制线路，并完成LOGO程序编写、接线安装和功能调速。
这里分享了连续两周的训练内容，每天的控制要求都有改动变化和新的功能添加，使得选手的设计思路和应变能力得到了熟练和强化。
第46届世界技能大赛电气装置项目SD省集训队集训日记4月1日训练（省赛真题）控制要求：主电路为380V交流电电机过载功率为0.7A电机为三角形接法KM1吸和控制电动机正转KM2吸和控制电动机反转1.电动机正转时H1以1Hz闪烁（绿色）2.电动机反转时H2以2Hz闪烁（绿色）3.当急停时H3以2Hz闪烁电机过载时以1Hz闪烁当急停和过载同时按下时常亮（黄色）4.自动控制时H4常亮（白色）5.设备检修时H5常亮（红色）6.当急停时LOGO显示红色闪烁1Hz当SA旋转到右端时为设备检修模式按下SB2电动机反转，拨动SQ2停止运行按下SB3电动机正转，拨动SQ1停止运行当按下急停按钮SB1时电机停止运行并无法启动当SA旋转到左端时设备为自动工作模式（1）按下SB4（绿色）电机正转拨动SQ1正传停止电动机接着反转拨动SQ2反转停止正转开始..........（循环一）在运行时LOGO显示屏显示总循环次数为x（2）按下SB5循环一停止运行（3）再次按下SB5（绿色）电动机反转运行拨动SQ2反转停止正传开始拨动SQ1正转停止反转开始........（循环二)在运行时LOGO显示屏显示循环次数为x（4）按下SB4循环二停止运行（5）当循环一次结束之后按下SB6（红色）才可启动（6）LOGO控制面板上下按钮分别点动控制电动机正反转A1线路设计要求1、供电电源：3Ｌ＋Ｎ＋ＰＥ—380V.2、信号指示要求：H4—显示电机正转（绿色），电机正转时闪烁1HZ（自动控制中）。
H3—显示电机反转（红色），电机反转时闪烁1HZ（自动控制中）。
第46届世界技能大赛电气装置项目XX省集训队训练安排根据上级集训工作要求，结合《第45届世界技能大赛电气装置项目技术说明》，为保证集训质量和后期选拨工作顺利开展，制定电气装置项目日常训练计划。
一、集训内容依据《第45届世界技能大赛电气装置项目技术说明》，电气装置项目专业技能训练主要分为2个模块。
（1）模块1——家用及商用安装和编程。
该模块主要是在工作间的三面墙上和天花板上按照施工图纸要求进行电气安装。
将包含家庭和楼宇自动化设备和一个小型智能继电器以及传统的布线系统；包含配电板和保护设备的安装；编程限定于照明控制、HVAC和窗帘控制；进行调试前要进行检查和测试，并且记录测试结果。
（2）模块2——装置测试。
在故障测试板上进行电气故障检测以及线路测试。
二、集训时间集训时间：2023年5月30日—2023年6月30日三、集训设备本次集训严格按照第45届世界技能大赛电气装置项目比赛设备要求：模块1：在工作间（工作面为木工板）中完成线槽、P1C线管、金属线管、配电箱、灯具、插座、托盘桥架、配电箱、金属线管、电缆等安装并能完成编程和调试任务。
模块2：装置测试，能完成不同故障类型的查找和标注。
四、集训目标1）从单项训练到综合训练逐渐进行，严格按照世赛标准，从细节入手、从要求到习惯，合理安排训练内容和方式，技能+外语+体能全方面集训。
强化各项技能的掌握和提高，找出不足和有待提高项目，合理规划竞赛时间练习，做到随机应变，竞赛流程规划完善合理。
进一步巩固选手各专项的基础，重点在“速度、精度”方面训练。
2）增强控制功能要求的理解能力，打破传统的设计思路，开拓纵、横向思维能力，快速设计完善、齐全的功能控制线路，确保接线、试车一次成功。
规划各步骤之间的衔接，做到无缝连接，工具摆放到位，减少找拿工具时间。
3）通过心理素质与体能的训练，提高选手的比赛适应能力、现场应变能力。
训练选手赛场把控能力，能及时应对突发状况，更加科学编制比赛规划表，严格每一步、精确每一秒，所有工作确保在规划范围之内,杜绝因时间规划不合理出现的丢分现象。
电气装置项目技术文件一、竞赛内容电气装置项目竞赛内容参照现行《电气设备安装工国家职业标准》三级。
结合《维修电工国家职业标准》三级以及企业生产实际和院校教学实际制定，知识点高级别涵盖低级别要求。
本项目只进行操作技能比赛，不考理论。
本赛项为团体赛，每队2人。
每校限报1队，不得跨校组队。
技能竞赛以现场实际操作的方式进行，比赛用时4小时，包括设备调试和安装。
竞赛内容及要求如下：1.竞赛内容本竞赛项目只进行一个项目——电气设备安装；2.评分细则（1）评分标准操作技能评分标准参照《第45届世界技能大赛评分标准》制定。
评分标准以客观评分为主，符合标准得满分，不符合标准得零分，如果有部分得分的情况，会在评分标准分项中明确说明。
（2）配分及标准本项目评分标准分项配分见下表所示。
A．操作过程中的个人安全，设备通电前要求正确进行线路可靠性检测并提出通电申请。
B．按照模块所描述的功能列表进行评分，对模块进行测试、调试的过程进行评分。
C．尺寸和水平垂直通过比较图纸和实际安装结果进行评分。
定义如下：●水平：相对被检查的设备在水平线上位置。
●垂直：相对被检查的设备在垂直线上位置。
●所有的尺寸都必须依照特定的参考线（中心线）。
●电缆和管的尺寸是指向电缆或管的中心。
●线槽和设备的尺寸是指向图纸上所显示的线槽或设备的中心或者边缘。
允许误差标准D．设备和线路的安装主要参照以下几个方面的要求进行评分。
●材料和线路稳固、符合安全规定。
● PVC或金属管制作、安装符合规定：弯曲半径均匀无皱痕；安装时终端点和弯曲处之间、弯曲处和弯曲处之间、终端点和终端点之间至少安装一个管卡，且管卡间距均匀；如果任意弯曲处和终端点之间距离超过1m，那么每米就额外添加一个管卡。
●电缆和软管：如果需要固定软管，至少每300mm就要使用一个管卡，且管卡间距均匀。
●材料、电缆电线、管、线槽等无损坏。
●根据图纸正确使用材料与安装线路。
●根据制造商的说明组装和安装材料与线路。
第44届世界技能大赛全国选拔赛电气装置项目赛场准备技术要求更新日期；2016年7月8日一、电气装置项目场地布局本着开放办赛的原则，本项目赛场整体布局如图1所示。
选手活动空间约9.1平方米（长3.5m、宽2.6m），总面积约615平方米（21.4m×28.6m）。
注：此图图1 电气装置项目赛场布局注：此图只作参考。
赛场实际布局可能会有所改动，以最终确定为准二、承办单位赛场设备准备要求1、模块1——使用新兴技术进行电气设备安装模块1——使用新兴技术进行电气设备安装设备需按选手参赛人数准备，每人一套，预计参赛选手数为25人。
工作间可根据要求搭建或租用工作间，可在以下二种方案中选择一个。
方案1：赛场参照43届世界技能大赛工作间尺寸要求自制选手竞赛工作间，结构采用80×40mm方钢搭建，工作间安装面使用木工板（大芯板），刷白色墙面乳胶漆，尺寸如图2所示。
图2 工作间尺寸图方案2：由设备保障商提供工作间要求如图3所示。
（参考尺寸为：高2.4m、正面宽1.8m、侧面宽1.2m、顶面成自然梯形。
）35001800240012001800顶正面2600图3 工作间尺寸图注：赛场、工位图纸只作参考。
实际情况可能会有所改动，以最终确定为准模块1——使用新兴技术进行电气设备安装设备需按选手参赛人数准备，每人一套，预计参赛选手数为23～25人。
每个工位配备设备电源插座（AC380V三相五线）1个、计算机电源插座（AC220V单相）1个、选手施工电源插座（AC220V 单相）1个，工位内配备照明日光灯。
表1 模块1还需提供的设备名称参考图示技术要求数量工作台不小于1600×800cm钢木结构，钢腿牢固，木面厚度不小于4cm按工位准备台虎钳钳口宽度100-120mm行程不小于120mm按工位准备固定在工作台面上人字梯高度不小于1.2m,如图安全、牢固、两梯支架之间带支撑杆。
按工位准备计算机和U盘主流计算机配置（可配笔记本电脑）按工位准备计算机桌和座椅牢固、稳定按工位准备扫帚、簸箕按工位准备2、模块2——装置测试设备模块2——装置测试设备仅需准备8～10套，选手分批次进行本模块操作技能竞赛，主要器材清单见表2所示。
世界技能大赛项目（电气装置）技术文件内蒙古自治区世界技能大赛项目暨服务类职业技能竞赛组委会2013年8月电气装置项目竞赛技术文件一、竞赛技术文件制定标准电气装置项目技术文件参考世界技能大赛电气装置项目竞赛题目制定。
二、竞赛命题原则依据世界技能大赛技术要求，注重基本技能和技术规范，体现现代技术，结合工作实际，考核职业综合能力，并对技能人才的培养起到示范指导作用。
三、竞赛内容及范围本竞赛项目不仅考核实践操作方面的能力，还进行理论知识的测试。
采用单人竞赛形式，参赛选手在规定的时间内独立完成相应的工作任务。
（一）理论知识竞赛中所需的理论知识单独进行考核。
参赛者应具有完成实践操作中所需掌握的理论知识，如低压电器、计时器、可编程的继电器和总线型智能器件的使用方法及编程，图纸、草图以及示意图的识读方法等。
（二）实际技能操作要求1. 熟悉用于商业、家用以及工业用途的不同线路系统。
2. 能按照工艺要求直接将线缆安装在物体表面。
3. 安装金属和塑料管线（槽管）。
4. 安装金属和塑料导管。
5. 安装金属和塑料软管。
6. 会安装电缆桥架等。
7. 会在物体表面安全地安装电气开关。
8. 参照说明书（安装图等）组装电气开关箱。
9. 根据电路图纸安装电气装置并完成布线。
10. 熟练掌握不同类型的电气照明系统在商业、家居和工业中的使用情况。
11. 熟练掌握不同类型的控制装置和插座在商业、家居和工业中的使用情况。
12. 熟练掌握不同类型的智能通信系统。
13. 能阅读. 理解并修订规划，如设备布置图、施工图、安装图、电路图等各种图纸及书面说明。
14. 按专业标准设计、安装、测试并调试各种电气装置。
15. 能对总线型智能器件等装置进行参数设置。
16. 为确保人身与电气安全，启动设备前需进行测试。
17. 全面检查所有安装电气设备的功能，确保系统按说明正确运行。
18. 熟练查找并排除电气装置的故障并鉴定故障类型，准确检测电气装置并鉴定存在问题，能正确使用、测试、校对测量设备。
世界技能大赛项目（电气装置）技术文件内蒙古自治区世界技能大赛项目暨服务类职业技能竞赛组委会2013年8月电气装置项目竞赛技术文件一、竞赛技术文件制定标准电气装置项目技术文件参考世界技能大赛电气装置项目竞赛题目制定。
二、竞赛命题原则依据世界技能大赛技术要求，注重基本技能和技术规范，体现现代技术，结合工作实际，考核职业综合能力，并对技能人才的培养起到示范指导作用。
三、竞赛内容及范围本竞赛项目不仅考核实践操作方面的能力，还进行理论知识的测试。
采用单人竞赛形式，参赛选手在规定的时间内独立完成相应的工作任务。
（一）理论知识竞赛中所需的理论知识单独进行考核。
参赛者应具有完成实践操作中所需掌握的理论知识，如低压电器、计时器、可编程的继电器和总线型智能器件的使用方法及编程，图纸、草图以及示意图的识读方法等。
（二）实际技能操作要求1. 熟悉用于商业、家用以及工业用途的不同线路系统。
2. 能按照工艺要求直接将线缆安装在物体表面。
3. 安装金属和塑料管线（槽管）。
4. 安装金属和塑料导管。
5. 安装金属和塑料软管。
6. 会安装电缆桥架等。
7. 会在物体表面安全地安装电气开关。
8. 参照说明书（安装图等）组装电气开关箱。
9. 根据电路图纸安装电气装置并完成布线。
10. 熟练掌握不同类型的电气照明系统在商业、家居和工业中的使用情况。
11. 熟练掌握不同类型的控制装置和插座在商业、家居和工业中的使用情况。
12. 熟练掌握不同类型的智能通信系统。
13. 能阅读. 理解并修订规划，如设备布置图、施工图、安装图、电路图等各种图纸及书面说明。
14. 按专业标准设计、安装、测试并调试各种电气装置。
15. 能对总线型智能器件等装置进行参数设置。
16. 为确保人身与电气安全，启动设备前需进行测试。
17. 全面检查所有安装电气设备的功能，确保系统按说明正确运行。
18. 熟练查找并排除电气装置的故障并鉴定故障类型，准确检测电气装置并鉴定存在问题，能正确使用、测试、校对测量设备。

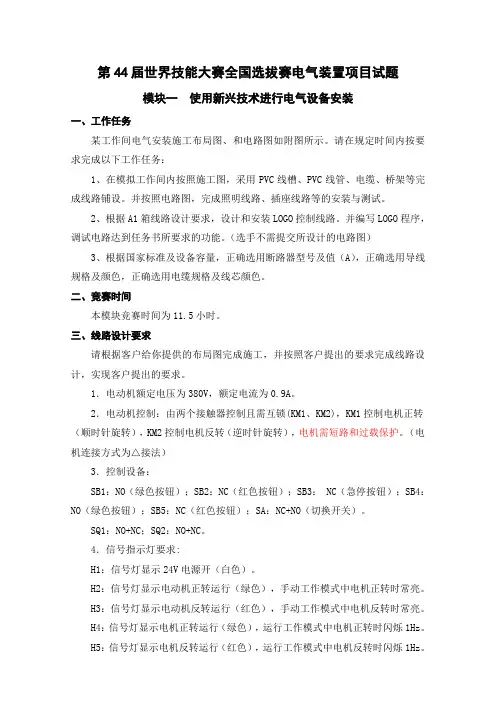

第44届世界技能大赛全国选拔赛电气装置项目试题模块一使用新兴技术进行电气设备安装一、工作任务某工作间电气安装施工布局图、和电路图如附图所示。
请在规定时间内按要求完成以下工作任务：1、在模拟工作间内按照施工图，采用PVC线槽、PVC线管、电缆、桥架等完成线路铺设。
并按照电路图，完成照明线路、插座线路等的安装与测试。
2、根据A1箱线路设计要求，设计和安装LOGO控制线路。
并编写LOGO程序，调试电路达到任务书所要求的功能。
（选手不需提交所设计的电路图）3、根据国家标准及设备容量，正确选用断路器型号及值（A），正确选用导线规格及颜色，正确选用电缆规格及线芯颜色。
二、竞赛时间本模块竞赛时间为11.5小时。
三、线路设计要求请根据客户给你提供的布局图完成施工，并按照客户提出的要求完成线路设计，实现客户提出的要求。
1．电动机额定电压为380V，额定电流为0.9A。
2．电动机控制：由两个接触器控制且需互锁(KM1、KM2)，KM1控制电机正转（顺时针旋转），KM2控制电机反转（逆时针旋转），电机需短路和过载保护。
（电机连接方式为△接法）3．控制设备：SB1：NO（绿色按钮）；SB2：NC（红色按钮）；SB3： NC（急停按钮）；SB4：NO（绿色按钮）；SB5：NC（红色按钮）；SA：NC+NO（切换开关）。
SQ1：NO+NC；SQ2：NO+NC。
4．信号指示灯要求:H1：信号灯显示24V电源开（白色）。
H2：信号灯显示电动机正转运行（绿色），手动工作模式中电机正转时常亮。
H3：信号灯显示电动机反转运行（红色），手动工作模式中电机反转时常亮。
H4：信号灯显示电机正转运行（绿色），运行工作模式中电机正转时闪烁1Hz。
H6：信号灯显示电机过载或当SB3被按下时（黄色）；SB3被按下，H6常亮；电机过载，H6闪烁，频率1Hz；电机过载且SB3被按下，H6闪烁频率2 Hz。
5．LOGO编程说明:设计某工厂皮带生产线控制电路。
第四届全国技工院校技能大赛暨第42届世界技能大赛全国选拔赛电气装置项目竞赛技术文件二〇一三年四月九日第四届全国技工院校技能大赛暨第42届世界技能大赛全国选拔赛电气装置项目竞赛技术文件一、竞赛技术文件制定标准电气装臵项目技术文件参考41届世界技能大赛电气装臵项目竞赛题目，并结合42届世界技能大赛电气装臵项目技术说明制定。
二、竞赛命题原则依据世界技能大赛技术要求，注重基本技能和技术规范，体现现代技术，结合工作实际，考核职业综合能力，并对技能人才的培养起到示范指导作用。
三、竞赛内容及范围本竞赛项目仅考核实践操作方面的能力，不进行理论知识的测试。
采用单人竞赛形式，参赛选手在规定的时间内独立完成相应的工作任务。
（一）理论知识竞赛中所需的理论知识不单独进行测试，在实操过程中进行考核。
参赛者应具有完成实践操作中所需掌握的理论知识，如低压电器、计时器、可编程的继电器和总线型智能器件的使用方法及编程，图纸、草图以及示意图的识读方法等。
（二）实际技能操作要求1. 熟悉用于商业、家用以及工业用途的不同线路系统。
2. 能按照工艺要求直接将线缆安装在物体表面。
3. 安装金属和塑料管线（槽管）。
4. 安装金属和塑料导管。
5. 安装金属和塑料软管。
6. 会安装电缆桥架等。
7. 会在物体表面安全地安装电气开关。
8. 参照说明书（安装图等）组装电气开关板。
9. 根据电路图纸安装电气装臵并完成布线。
10. 熟练掌握不同类型的电气照明系统在商业、家居和工业中的使用情况。
11. 熟练掌握不同类型的控制装臵和插座在商业、家居和工业中的使用情况。
12. 熟练掌握不同类型的智能通信系统。
13. 能阅读. 理解并修订规划，如设备布臵图、施工图、安装图、电路图等各种图纸及书面说明。
14. 按专业标准设计、安装、测试并调试各种电气装臵。
15. 能对总线型智能器件等装臵进行参数设臵。
16. 为确保人身与电气安全，启动设备前需进行测试。
17. 全面检查所有安装电气设备的功能，确保系统按说明正确运行。

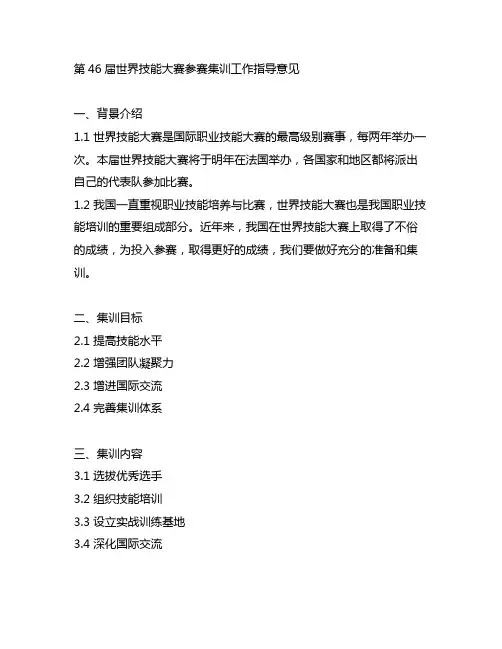

第46届世界技能大赛参赛集训工作指导意见一、背景介绍1.1 世界技能大赛是国际职业技能大赛的最高级别赛事，每两年举办一次。
本届世界技能大赛将于明年在法国举办，各国家和地区都将派出自己的代表队参加比赛。
1.2 我国一直重视职业技能培养与比赛，世界技能大赛也是我国职业技能培训的重要组成部分。
近年来，我国在世界技能大赛上取得了不俗的成绩，为投入参赛，取得更好的成绩，我们要做好充分的准备和集训。
二、集训目标2.1 提高技能水平2.2 增强团队凝聚力2.3 增进国际交流2.4 完善集训体系三、集训内容3.1 选拔优秀选手3.2 组织技能培训3.3 设立实战训练基地3.4 深化国际交流四、集训要求4.1 选手要服从集训安排，认真参加各项训练。
4.2 教练要严格要求自己，关心爱护选手，切实做好训练和指导工作。
4.3 每一位集训人员要强化团队意识，紧密团结，共同为参赛目标努力。
五、组织保障5.1 确保集训场地、设备等设施完备。
5.2 制订详细的集训计划，合理分配时间任务。
5.3 加强集训经费的落实管理，确保经费使用在位。
5.4 做好集训人员的生活配备，确保人员身心健康。
六、工作要求6.1 做好宣传动员工作，为集训营造良好氛围。
6.2 加强与外国选手的交流合作，开拓国际视野。
6.3 加强安全管理，确保集训期间人员安全。
6.4 加强集中力量，全力以赴，争取好的成绩。
七、工作重点7.1 提高技能水平，争取在各项比赛项目中取得好成绩。
7.2 增强国际交流与合作，提高国际竞争力。
7.3 做好技能培训，提高选手专业技能水平。
7.4 加强团队建设，提高团队凝聚力和执行力。
八、工作计划8.1 制定详细的集训计划，明确每个环节的工作内容和时间安排。
8.2 分配好各项集训工作任务，建立专门的工作小组负责推动工作落实。
8.3 设置有效的考核评估机制，对集训工作进行跟踪评估，及时调整工作方向。
九、工作措施9.1 明确各级工作责任，明确工作人员的任务分工和责任。
世界技能大赛电气装置项目集训任务在世界技能大赛中，电气装置项目一直是备受关注的重要项目之一。
为了备战这个项目，在集训任务中，选手们需要面对一系列的挑战和任务，以提升他们的技能水平和竞争能力。
本文将从任务目标、训练内容、技能提升和挑战等方面来探讨世界技能大赛电气装置项目集训任务。
任务目标电气装置项目的集训任务主要旨在帮助选手们掌握并提升在电气装置设计、安装和维护方面的专业技能。
为了达到这一目标，集训任务通常会涵盖以下内容：1.电气系统原理和组成：选手需要深入了解电气系统的原理和各个组成部分的功能。
他们需要学习电气元件的特性、电路图的分析与设计，并熟悉电气系统的各种安全规范和标准。
2.电气装置的安装与调试：选手们需要学习如何正确安装和调试各种电气装置，包括电动机、变压器、开关和控制设备等。
他们需要懂得使用各种测试和检测设备，以确保电气装置的正常运行和安全性。
3.故障排除与维护：选手们需要了解常见的电气故障类型，并学习如何进行故障排除和维修。
他们需要具备分析和解决各种故障的能力，并掌握维护电气装置的基本方法和技巧。
4.电气安全与节能：选手们需要重视电气安全和节能问题，学习相关的安全知识和技术。
他们需要了解电气事故的危害和防范措施，并研究如何运用新技术和新材料来提高电气装置的能源利用效率。
训练内容为了达到以上目标，世界技能大赛电气装置项目集训任务通常包括以下内容：1.理论学习：选手们需要通过课堂学习来掌握电气系统的基础理论知识。
他们将学习直流电路和交流电路的特性、电气元件的功能和特点，以及电气系统的各种安全规范和标准等。
2.实践训练：选手们需要进行大量的实践训练来熟悉电气装置的安装和维护技术。
他们将学习如何正确连接电气元件，进行电气线路的布线和接线，以及使用各种仪器和工具进行测试和调试。
3.仿真模拟：选手们将利用仿真软件和模拟器进行电气装置设计和故障排除的模拟实验。
他们将通过虚拟环境来模拟和解决各种实际场景中可能遇到的问题，并培养应对复杂情况的能力。
附件4:第45届世界技能大赛“电气装置项目”全国机械行业选拔赛技术规程为了更好地适应“中国制造2025”强国战略和新形势下职业教育教学改革创新的发展要求，进一步发挥行业指导作用，培育工匠精神，选拔优秀电气装置技能人才，推动国内技能竞赛与世界技能大赛接轨，特制订本技术规程。
一、项目说明电气装置项目旨在考查选手家用、商用电气设备的安装、调试运行技能；选手应具有能够安全可靠的完成电气安装与维修保养能力；楼宇自动系统及智能家居编程与调试能力。
竞赛要选手完成特定设计的商业、民用及智能家居的电气安装、程序编写、设备测试及故障排除等项目，在安装电气装置、线路系统及结构线缆系统工程中展现多元技能，完成所有相关模块指定的全部检测和调试工作、并递交书面报告。
二、竞赛时间与地点具体比赛时间和地点另行通知。
三、选手参赛条件各参赛单位（院校和企业）限报2名选手参加全国机械行业电气装置项目选拔赛（若报名选手过多，根据实际情况需先安排第一轮预选，预选前8名的选手进入第二轮的比赛）。
要求选手为1997年1月1日以后出生，思想品德优秀，具备电气装置项目扎实基本功和技能水平，具有较强学习能力、应变能力以及较好身体素质、心理素质的人员。
四、参赛选手的技能要求（仅限本次选拔赛）（一）理论要求本次竞赛不单独进行理论考核，但会在技能操作过程中考核。
（二）技能操作要求根据竞赛图纸在工作间的墙面上，按照工艺规范要求，精确的完成设备、器材、器件的安装，并按照功能要求设计控制线路并完成安装调试，包含室内照明、插座电路、LOGO可编程继电器控制线路调试等，在符合规范的情况下，正确选用断路器、导线等；够使用多种不同的电缆支持保护系统，例如：金属线管、PVC线管、PVC线槽、电缆桥架等。
能依据电路原理图，能使用万用表或绝缘电阻测试仪等相关仪表，测试电动机控制电路和照明电路；测试出线路中的故障，并要求用标准符号在图纸中标出。
（三）实际操作技能参考资料1.《简明电气设备工程安装手册》，2006年第1版，中国环境科学出版社。
学生世界技能大赛培训计划一、培训概述学生世界技能大赛（WorldSkills）是一个国际性的技能竞赛活动，旨在促进技能教育和职业培训的发展，提高青年学生的职业技能和全球竞争力。
该赛事每两年举办一次，吸引了来自世界各地的学生参与。
参赛学生可以在不同领域的技能竞赛中展示自己所学到的技能，并与其他国家的同学进行交流和比拼。
本培训计划针对即将参加学生世界技能大赛的学生，提供系统性、针对性的培训，旨在帮助他们更好地应对比赛挑战，提高自己的技能水平。
本着“以赛促教”的目标，我们将组织专业的师资团队，结合实践经验和理论知识，制定全面有效的培训计划，帮助学生顺利备战学生世界技能大赛。
同时，我们也将为学生提供比赛实际操作的机会和模拟考试的机会，让他们在真实的赛场环境中获得锻炼和提高。
二、培训目标1. 确立学生世界技能大赛参赛目标，为学生制定个性化的培训计划。
2. 提高学生的专业技能水平，全面提升他们在比赛中的竞争力。
3. 培养学生的团队合作意识和比赛应变能力，增强其在紧张比赛环境下的心理素质。
4. 培养学生的创新意识和解决问题能力，使他们能够在比赛中应对各种技术难题。
5. 促进学生与其他国家的学生交流，增进国际间的合作和理解，提高世界技能大赛的影响力。
三、培训内容1. 技能专业培训：根据学生所选的比赛项目，组织专业老师进行系统、全面的技能培训，包括理论知识讲解和实际操作演练。
2. 模拟比赛训练：安排学生进行模拟比赛，训练其在限定时间内完成任务的能力，并提供专业评测和反馈。
3. 团队合作培训：组织学生进行团队合作训练，培养他们的团队协作意识和解决问题能力。
4. 心理素质培训：开展心理辅导和心理调适训练，帮助学生克服比赛压力，保持良好的心态。
5. 创新能力培养：组织学生参与创新设计和解决实际问题的训练，培养其创新意识和实践能力。
6. 外语技能提升：针对需要与外国选手进行沟通的学生，开设外语培训课程，提高其外语交流能力。
世界技能大赛电气装置项目集训基地建设与运行的实践与探索中国自2010年加入世界技能组织以来，先后参加了第41届、42届、43届三次世界技能大赛，均取得了较好成绩，尤其在2015年第43届世界技能大赛中一举夺得5金，实现了金牌零的突破。
江苏省盐城技师院有幸成为这三届赛事中第41届数控车、数控铣两个项目的中国集训基地，第42届、43届电气装置项目的中国集训基地，培养的选手有3人获优胜奖，1人获银牌。
实践证明，要想在世界技能大赛的舞台上取得优异成绩，必须规范建设训练基地，认真研究竞赛规则和技术文件，规范研制竞赛设备和工具工装，合理制定训练方案，科学实施训练过程。
一、世界技能大赛集训基地建设与运行现状1.近三届世赛基地设置与分布情况世界技能大赛是世界技能组织举办的顶级赛事，被誉为“技能奥林匹克”。
我国2011年首次参加了在伦敦举办的第41届世界技能大赛，参加了数控车、数控铣床等6个项目的比赛。
和社会保障部设立的6个国家集训基地主要分布在职业院校，基地没有专家产生。
2013年6月第42届世界技能大赛在德国莱比锡举行，中国参加了22个项目的角逐，该次比赛设立的22个集训基地中，国家大企业5个，一般企业2个，职业院校13个，高校和国家技能大师工作室各一个。
第43届世界技能大赛于2015年8月在巴西圣保罗举办，中国共参加29个项目的比赛，全国设立了29个国家集训基地。
5个设在中央企业，1个设在国家大师工作室，23个设在职业院校，职业院校设立集训基地比例最高。
2.近三届世赛基地建设与运行状况（1）基地场地建设情况。
截至第43届，各基地均具有专用训练场所，根据世赛技术文件，添置满足训练要求的专用设备比例不断增加。
但由于新添项目增加，技术文件变动，举办国变动，有近25%的设备材料无法国内采购，有些项目用国产设备和材料代替，影响了训练效果。
（2）基地制度建设、运行管理情况。
第41届6个基地中，绝大多数未建立管理制度，运行管理较混乱；第42届有少数基地初步建立管理制度，保障措施基本到位，基地所在地政府重视度提高，保证了基地正常运行；第43届集训基地基本建立了各项管理制度，基地运行机制逐步理顺，国家组织专家到各基地检查考核，各级选拔考试趋于正规。
第 45 届世界技术大赛云南选拨赛电气装置项目技术工作文件一、赛项名称电气装置二、组队原则本项目为个人项目，每个参赛学校限报 2 名选手参赛。
选手年纪： 1997 年 1 月 1 日此后出生的人员。
三、比赛项目规则（一） .工作标准电气装置项目比赛中主要参照现行《电气设施安装工国家职业标准》二级，联合《维修电工国家职业标准》三级、《第 44 届世界技术大赛电气装置项目技术说明》以及公司生产实质和院校教课实质规范要求达成工作。
（二） . 比赛内容比赛包含以下内容：模块 1--- 使用新兴技术进行电气设施安装。
模块 2--- 装置测试与故障查找。
模块 3---KNX 编程。
模块 1--- 使用新兴技术进行电气设施安装能力与要求1.1 商业、住所及工业现场不一样线路系统的安装（1）在物体表面坚固的安装电缆、电缆有平均的曲折半径且不变形、电缆接入线槽及设施箱、盒时使用正确的终端配件等。
（2）在线槽、导管及柔性导管内安装绝缘导线或绝缘电缆。
（3）在电缆桥架（网孔式电缆桥架、或槽式电缆桥架）上安装并固定绝缘电缆。
（4）安装金属和塑料线槽。
正确丈量并制作指定长度和角度的线槽；正确装置多段线槽，连结处不变形，且尺寸偏差、空隙控制在同意范围内；装置不一样的终端配件，如在线槽上安装端盖；在物体表面上正确安装不一样型号的线槽。
（5）安装金属和 PVC导管。
在物体表面坚固的安装导管；弯管半径平均，且不小于 4R，导管接入箱、板、槽时不变形，正确使用终端配件。
（6）安装金属和塑料柔性导管。
在物体表面上坚固的安装柔性导管；弯管半径平均，不使柔性导管变形；柔性导管接入箱、板、槽时，使用正确的终端配件。
（7）安装电缆桥架（槽式、网孔式）。
在物体表面坚固的安装不一样种类的电缆桥架（槽式、网孔式）。
（8）依据所给的施工说明（如布局图等），装置电气控制箱，包含主开关、漏电保护器、小型断路器、控制设施（继电器、计时器等）、熔断器等。
（9）依据电路图，达成配电箱制作及内部端子接线，接线时要求不露铜，且安全坚固。
世界技能大赛大赛电气装置项目集训任务模块一电气设备安装一、工作任务某工作间电气安装施工布局图、配电箱布局图和照明线路图如附图所示。
请在规定时间内按要求完成以下工作任务：1、在模拟工作间内按照施工图，采用PVC线槽、PVC线管、电缆、桥架等完成线路铺设。
2、按照电路图，完成照明配电箱、照明线路、插座线路等的安装与测试。
3、根据A1箱线路设计要求，设计电动机及LOGO控制线路并完成线路安装。
4、根据LOGO编程要求，编写LOGO程序，调试电路达到任务书所要求的功能。
二、竞赛时间本模块操作时间为480分钟（8小时）。
三、注意事项1、在完成工作任务的过程中，严格遵守电气施工的安全操作规程。
2、电气施工过程中，照明线路参照《建筑电气工程施工质量验收规范（GB50303-2002）》安装，低压电器参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》安装。
3、不得擅自更改施工图纸中的安装尺寸和技术要求，若现场设备无法满足安装尺寸处，须经裁判长同意后方可修改。
4、确保所有线槽盖板、器件盒、配件全部安装完成，正确填写测试报告后，方能接通电源并进行通电调试，否则不能通电调试。
5、在“工作任务书”封面右上角填写工位号。
A1线路设计要求1、供电电源: 3L+N+PE–380V(由A1箱提供)。
2、用电设备：电动机额定电压为380V，额定电流为1.2A。
3、保护和断路器:●主断路器(QF1)；●热过载继电器过载电流应根据要求设置 (FR)；●所有金属部件接地。
4、电动机控制：电动机连续运行控制5、信号指示灯要求:H1——显示电机停止（红色）H2——显示电机运行（绿色）一般说明:●所有外部设备必须在DIN导轨上使用端子连接到A1板。
● A1板内部布局由选手自己决定。
●选手自己选择正确的导线颜色和尺寸（mm2）。
需依照相关国家标准。
●选手必须正确选择断路器型号（A）。
模块一电气设备安装竞赛配分表。
世界技能大赛大赛电气装置项目集训任务
模块一电气设备安装
一、工作任务
某工作间电气安装施工布局图、配电箱布局图和照明线路图如附图所示。
请在规定时间内按要求完成以下工作任务：
1、在模拟工作间内按照施工图，采用PVC线槽、PVC线管、电缆、桥架等完成线路铺设。
2、按照电路图，完成照明配电箱、照明线路、插座线路等的安装与测试。
3、根据A1箱线路设计要求，设计电动机及LOGO控制线路并完成线路安装。
4、根据LOGO编程要求，编写LOGO程序，调试电路达到任务书所要求的功能。
二、竞赛时间
本模块操作时间为480分钟（8小时）。
三、注意事项
1、在完成工作任务的过程中，严格遵守电气施工的安全操作规程。
2、电气施工过程中，照明线路参照《建筑电气工程施工质量验收规范（GB50303-2002）》安装，低压电器参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》安装。
3、不得擅自更改施工图纸中的安装尺寸和技术要求，若现场设备无法满足安装尺寸处，须经裁判长同意后方可修改。
4、确保所有线槽盖板、器件盒、配件全部安装完成，正确填写测试报告后，方能接通电源并进行通电调试，否则不能通电调试。
5、在“工作任务书”封面右上角填写工位号。
A1线路设计要求
1、供电电源: 3L+N+PE–380V(由A1箱提供)。
2、用电设备：电动机额定电压为380V，额定电流为1.2A。
3、保护和断路器:
●主断路器(QF1)；
●热过载继电器过载电流应根据要求设置 (FR)；
●所有金属部件接地。
4、电动机控制：电动机连续运行控制
5、信号指示灯要求:
H1——显示电机停止（红色）
H2——显示电机运行（绿色）
一般说明:
●所有外部设备必须在DIN导轨上使用端子连接到A1板。
● A1板内部布局由选手自己决定。
●选手自己选择正确的导线颜色和尺寸（mm²）。
需依照相关国家标准。
●选手必须正确选择断路器型号（A）。
模块一电气设备安装竞赛配分表。
