平安工地施工标准化参考图集(定稿)

建筑工程安全生产标准化图集一、安全防护用品的要求1.1、安全帽1. 施工现场应使用合格的安全帽。

2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。

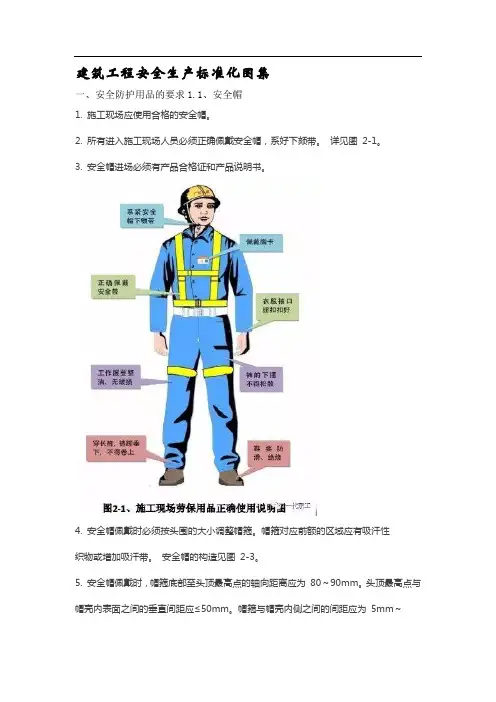

详见图2-1。

3. 安全帽进场必须有产品合格证和产品说明书。

4. 安全帽佩戴时必须按头围的大小调整帽箍。

帽箍对应前额的区域应有吸汗性织物或增加吸汗带。

安全帽的构造见图2-3。

5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为80～90mm。

头顶最高点与帽壳内表面之间的垂直间距应≤50mm。

帽箍与帽壳内侧之间的间距应为5mm～20mm。

帽壳内侧与帽衬之间存在的突出物高度不得超过6mm，突出物应有软垫覆盖。

如果安全帽上设置通气孔，通气孔总面积为150mm2～450mm2。

6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。

7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。

8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。

9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。

详见图2-2。

1.2、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。

2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。

3. 安全带进场必须有产品合格证和产品说明书。

安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。

4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。

5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-46. 不准将绳打结使用。

不准将钩直接挂在安全绳上使用，应挂在连接环上用。

7. 安全带上的各种部件不得任意拆掉。

更换新绳时要注意加绳套。

8. 安全绳不得擅自接长使用。

目录电梯井安全门（A型）.................................. 错误!未定义书签。

电梯井安全门（B型）.................................. 错误!未定义书签。

基坑临边防护栏（A型）................................ 错误!未定义书签。

基坑临边防护栏（B型）................................ 错误!未定义书签。

基坑临边防护栏（C型）................................ 错误!未定义书签。

楼梯扶手栏杆.......................................... 错误!未定义书签。

地沟盖板（B型）...................................... 错误!未定义书签。

地沟盖板（B型）...................................... 错误!未定义书签。

楼层盖板.............................................. 错误!未定义书签。

安全通道.............................................. 错误!未定义书签。

卸料钢平台........................................ 错误!未定义书签。

灯架 (A型)......................................... 错误!未定义书签。

灯架(B型).......................................... 错误!未定义书签。

塔吊过道........................................... 错误未定义书签。

梯笼............................................... 错误!未定义书签。

前言建筑施工安全文明标准化建设是构建和谐社会的组成部分，是建设行业落实“以人为本”科学发展观的重要举措，推行建筑施工安全文明标准化工作，有利于改善施工现场的生产和生活环境，可有效减少生产安全事故的发生。

2004 年，国务院出台《关于进一步加强安全生产工作的决定》（国发[2004]2 号），提出在建筑施工等企业普遍开展安全质量标准化活动；2005 年，原建设部印发《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232 号），明确要加强基层和基础工作，实现建筑施工安全的标准化、规范化，促使建筑施工企业建立起自我约束、持续改进的安全生产长效机制。

2010 年7 月，国务院又出台《关于进一步加强企业安全生产工作的通知》（国发[2010]23 号），这是国家在加强安全生产工作方面的又一重大举措。

《通知》进一步明确了现阶段安全生产工作的总体要求和目标任务，提出了新形势下加强安全生产工作的一系列政策措施，特别强调要严格企业安全管理，深入开展安全生产标准化建设。

为进一步提升建筑施工安全文明整体水平，指导施工现场开展建筑施工安全文明标准化工作，在总结近几年创建省级文明工地经验基础上，并借鉴省外的先进做法，编写了本示范图集。

本示范图集共十一章，主要包括脚手架、模板支架、三宝四口及临边防护、施工现场临时用电、塔式起重机、施工升降机、高处作业吊篮、施工机具、场容场貌、临时设施、环境卫生等内容。

图集以示意图、实例、文字等形式，图文并茂，简洁明了地表述了安全文明施工的标准示范做法，具有较强的指导性、操作性和实用性。

由于水平有限，不足之处难免存在，恳请提出宝贵意见和建议，以便进一步修改和完善。

总说明1. 为规范建筑行业管理，提高安全文明施工管理水平，实现安全防护标准化、规范化、工具化，特编制《建筑施工安全文明标准示范图集》（以下简称本图集）。

2. 本图集适用于施工现场安全文明实施与管理，桥梁、隧道、城市轨道交通等市政基础设施工程结合各自特点参照实施。

目录电梯井安全门（A型) (1)电梯井安全门(B型） (2)基坑临边防护栏(A型） (3)基坑临边防护栏（B型） (4)基坑临边防护栏（C型） (5)楼梯扶手栏杆 (6)地沟盖板（B型） (9)地沟盖板(B型） (9)楼层盖板 (10)安全通道 (10)卸料钢平台 (11) (12) (13)塔吊过道 (13)梯笼 (14)移动登高平台 (15)人字梯 (16)简易基坑登高梯 (17)脚手登高梯 (18)电箱防护棚 (18)木工圆锯 (20)电焊机防雨车 (20)砂轮机防护罩 (21)危险品仓库 (21)移动式消防架 (22)气瓶推车 (23)进出车辆冲洗设施 (23)防尘洒水车 (24)二级沉淀池 (24)隔音棚 (25)垃圾箱................................................ 错误!未定义书签。

节电控制电箱（A型） (26)节电控制电箱（B 型） (26)节电控制电箱(C 型） (27)节电控制电箱（D 型） (28)电梯井安全门(A型)说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A型门式电梯井安全门全部由钢结构组成,适用于门洞宽度（900—1200)的电梯井.【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固,达到安全防护之目的，喷漆均匀,安全门安装离地200mm。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确,铰链固定用膨胀螺栓,要求拧紧；安全门的安装离地200mm。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔,宽度为150 mm，60度斜向布置.电梯井安全门（B型）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地.【结构、型号】B 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（1200—1600）的电梯井.【制作特点】钢材采用国家标准材料，制作严格按图施工,尺寸正确，电焊接点牢固,达到安全防护之目的，喷漆均匀,安全门安装离地200mm。

[2012] 平安工地建设标准XXXXXXXXXXXXXXXXXXXXX目录第一章总则 ......................................................................................................................... - 1 -1.1目的............................................................................................................................. - 1 -1.2适用范围..................................................................................................................... - 1 -1.3 “平安工地”建设目标............................................................................................ - 1 -1.4与相关规范关系......................................................................................................... - 1 -第二章“平安工地”建设内容 ......................................................................................... - 1 -2.1安全制度建立和安全责任制落实............................................................................. - 1 -.................................................................................................................................................. - 3 -2.2 危险性较大工程专项施工方案制定、审查、执行.............................................. - 4 -2.3 劳动用工登记和岗前安全培训教育...................................................................... - 5 -2.4 隐患排查治理.......................................................................................................... - 7 -2.5 施工场地总体布设、施工驻地建设、施工作业安全防护.................................. - 7 -2.6 安全专项费用落实和使用.................................................................................... - 29 -第三章“平安工地”建设考核验收标准 ......................................................................... - 29 -3.1 依据建设标准对“平安工地”建设各项工作开展、落实情况逐项进行评定，以建设标准为依据......................................................................................................... - 29 -3.2 “平安工地”建设评定采用单项打分制。

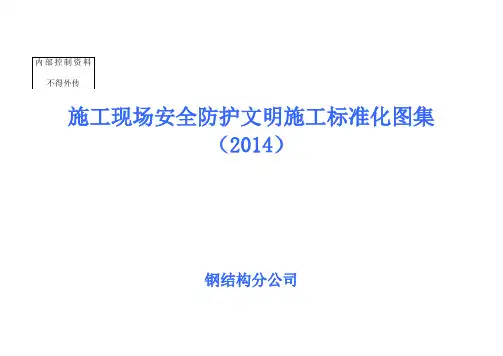

施工现场安全防护文明施工标准化图集（2014）钢结构分公司前言为适应公司钢结构业务的发展需要，持续提高公司钢结构工程安全生产管理水平，促进项目管理的科学化、规范化和制度化，规范施工现场的管理行为，实现项目施工标准化，以展示企业形象，彰显公司钢结构品牌，特制定钢结构《施工现场安全防护标准化图集》，以下简称《图集》。

《图集》编制原则：依据国家相关法律法规、标准、规范，综合公司各项制度及现场实际情况，以规范管理为原则，以通俗易懂、方便实用为出发点，力求统一性和可操作性。

本《图集》内容由项目安全责任提示、构件进场、个人防护用具、现场防护设施、施工用电及用电设备、吊装作业、消防管理、环境管理、文明施工等9个内容组成。

《施工现场安全防护标准化图集》是公司标准化管理的重要组成部分，手册的编制、发布是公司推行管理标准化的一项重要举措。

标准化是循序渐进不断完善的过程，随着法律法规、标准规范更新等因素的变化，手册内容仍需得到与时俱进的充实和完善，希望各项目部在实施执行过程中，及时将改进意见反馈到钢结构工程安全管理部。

安全生产管理委员会 2014年1月发布令中建三局一公司钢结构分公司《施工现场安全防护标准化图集》已由钢结构分公司安全生产委员会审议通过，现予以发布。

自2014年1月1日起生效执行。

中建三局一公司钢结构分公司总经理：二零一四年一月施工现场安全防护标准化图集编制组成员名单组长：副组长：成员：编写：目录一、项目安全责任提示牌 (1)二、构件进场 (2)1、构件卸车 (2)2、材料堆场及材料码放 (4)3、材料标识牌 (8)4、构件标识 (9)三、个人防护 (10)1、劳动防护用品 (10)2、工人工作服 (11)3、项目安全员背心 (12)4、安全帽 (13)5、双大钩安全带 (16)6、防砸绝缘鞋 (16)7、焊接防尘口罩 (17)8、工具包 (17)9、焊接护目镜面罩 (17)10、焊接护目镜 (18)11、绝缘手套 (18)四、现场防护设施 (19)1、吊篮 (19)2、移动工具房 (22)3、气瓶存放棚 (25)4、气瓶吊笼 (26)5、零星材料吊笼 (30)6、气瓶作业安全管理 (32)7、焊接防风棚 (34)8、移动式脚手架 (36)9、水平安全通道 (38)10、临边防护 (41)11、立杆式双道钢丝绳.................................................................................................................. .. (41)12、抱箍式双道安全绳.................................................................................................................. (44)11、水平防护 (45)12、外挑防护网 (47)13、操作平台 (51)14、胎架堆放 (57)五、施工用电及用电设备 (58)1、分配电箱 (58)2、开关箱 (59)3、施工照明用电 (60)4、电焊机 (61)5、高强螺栓枪 (64)6、磨光机 (64)六、吊装作业 (66)1、钢柱吊装 (66)2、钢爬梯 (69)3、防坠器 (71)4、倒链 (72)5、钢丝绳 (73)6、U型卡环 (74)7、撬棍 (75)8、溜绳 (75)9、小型工具扳手 (76)10、钢梁吊装 (77)11、钢梁固定 (78)10、压型钢板固定................................................................................................................ .. (79)七、消防管理 (80)1、接火斗 (80)2、灭火器 (81)3、动火管理 (82)八、环境管理 (83)1、三个一组的垃圾箱（有毒有害不可回收、有毒有害可回收、有毒有害） (83)2、焊条回收箱 (83)3、废料笼 (84)九、文明施工 (86)1、安全标识牌 (86)2、安全提示与禁止标牌 (89)3、安全标语 (91)一、项目安全责任提示牌说明：1》此安全责任提示牌悬挂于项目部管理人员办公室门外边墙上。

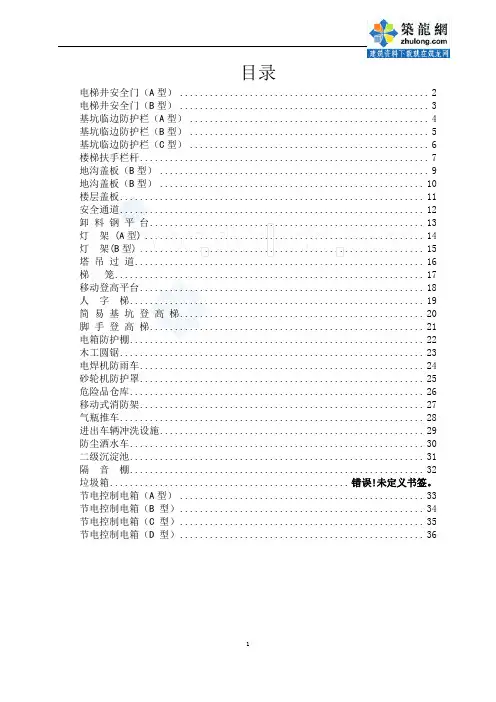

1 目录 电梯井安全门（A型） .................................................. 2 电梯井安全门（B型） .................................................. 3 基坑临边防护栏（A型） ................................................ 4 基坑临边防护栏（B型） ................................................ 5 基坑临边防护栏（C型） ................................................ 6 楼梯扶手栏杆 .......................................................... 7 地沟盖板（B型） ...................................................... 9 地沟盖板（B型） ..................................................... 10 楼层盖板 ............................................................. 11 安全通道 ............................................................. 12 卸 料 钢 平 台 ....................................................... 13 灯 架 (A型) ........................................................ 14 灯 架(B型) ......................................................... 15 塔 吊 过 道 .......................................................... 16 梯 笼 .............................................................. 17 移动登高平台 ......................................................... 18 人 字 梯 ........................................................... 19 简 易 基 坑 登 高 梯 ................................................. 20 脚 手 登 高 梯 ....................................................... 21 电箱防护棚 ........................................................... 22 木工圆锯 ............................................................. 23 电焊机防雨车 ......................................................... 24 砂轮机防护罩 ......................................................... 25 危险品仓库 ........................................................... 26 移动式消防架 ......................................................... 27 气瓶推车 ............................................................. 28 进出车辆冲洗设施 ..................................................... 29 防尘洒水车 ........................................................... 30 二级沉淀池 ........................................................... 31 隔 音 棚 ........................................................... 32 垃圾箱 ................................................ 错误!未定义书签。 节电控制电箱（A型） ................................................. 33 节电控制电箱（B 型） ................................................. 34 节电控制电箱（C 型） ................................................. 35 节电控制电箱（D 型） ................................................. 36 2
