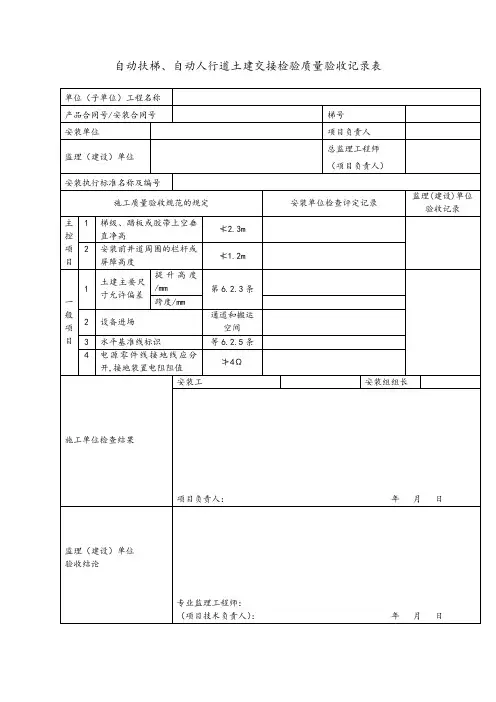

自动扶梯、自动人行道土建交接检验工程质量管理1、依据标准《建筑工程施工质量验收统一标准》 GB50300-2001《电梯工程施工质量验收规范》 GB50310-20022、施工准备3、操作工艺4、质量标准主控项目：1．自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于 2．3m。
2．在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于 1．2m一般项目：1．土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为：提升高度-15～15mm跨度O～+15mm。
2根据产品供应商的要求应提供设备进场所需的通道和搬运空间。
3．在安装之前，土建施工单位应提供明显的水平基准线标识。
4．电源零线和接地线应始终分开。
接地装置的接地电阻值不应大于4Ω。
自动扶梯、自动人行道土建交接检验工程质量检验标准5、成品保护6、应注意的质量问题一、工程质量检验标准依据：《建筑工程施工质量验收统一标准》 GB50300-2001《电梯工程施工质量验收规范》 GB50310-2002主控项目：1．在下列情况下，自动扶梯、自动人行道必须自动停止运行．且第4款至第11款情况下的开关断开的动作必须通过安全触点或安全电路来完成。
(1)无控制电压；(2)电路接地的故障：(3)过载；(4)控制装置在超速度和运行方向非操纵逆转下动作：(5)附加制动器(如果有)动作；(6)赢接驱动梯级、踏板或胶带的部件(如链条或齿条)断裂或过分伸长；(7)驱动装置与转向装置之间的距离(无意性)缩短；(8)梯级、踏板或胶带进入梳齿板处有导物夹住，且产生损坏梯级、踏板或胶带支撑结构；(9)无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行；(10)扶手带入口保护装置动作；(11)梯级或踏板下陷。
2．应测量不同回路导线对地的绝缘电阻。
测量时，电子元件应断开。
导体之间和导体对地之间的绝缘电阻大于1000Ω／V．且其值必须大丁：(1)动力电路和电气安全装置电路0．5MΩ：(2)其他电路(控制、照明、信号等)O．25MΩ。

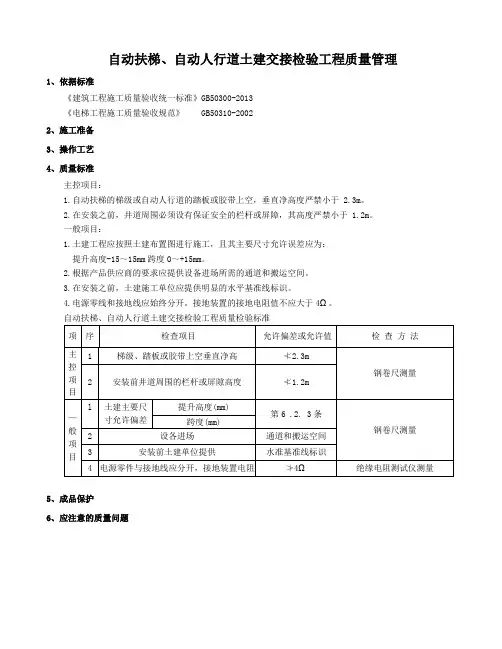

自动扶梯、自动人行道土建交接检验工程质量管理1、依据标准《建筑工程施工质量验收统一标准》GB50300-2013《电梯工程施工质量验收规范》 GB50310-20022、施工准备3、操作工艺4、质量标准主控项目：1.自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m。
2.在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于 1.2m。
一般项目：1.土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为：提升高度-15～15mm跨度O～+15mm。
2.根据产品供应商的要求应提供设备进场所需的通道和搬运空间。
3.在安装之前，土建施工单位应提供明显的水平基准线标识。
4.电源零线和接地线应始终分开。
接地装置的接地电阻值不应大于4Ω。
自动扶梯、自动人行道土建交接检验工程质量检验标准5、成品保护6、应注意的质量问题工程质量检验标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2013《电梯工程施工质量验收规范》 GB50310-2002主控项目：1．在下列情况下，自动扶梯、自动人行道必须自动停止运行．且第4款至第11款情况下的开关断开的动作必须通过安全触点或安全电路来完成。
(1)无控制电压；(2)电路接地的故障：(3)过载；(4)控制装置在超速度和运行方向非操纵逆转下动作；(5)附加制动器(如果有)动作；(6)赢接驱动梯级、踏板或胶带的部件(如链条或齿条)断裂或过分伸长；(7)驱动装置与转向装置之间的距离(无意性)缩短；(8)梯级、踏板或胶带进入梳齿板处有导物夹住，且产生损坏梯级、踏板或胶带支撑结构；(9)无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行；(10)扶手带入口保护装置动作；(11)梯级或踏板下陷。
2．应测量不同回路导线对地的绝缘电阻。
测量时，电子元件应断开。
导体之间和导体对地之间的绝缘电阻大于1000Ω／V．且其值必须大丁：(1)动力电路和电气安全装置电路0．5MΩ：(2)其他电路(控制、照明、信号等)O．25MΩ。

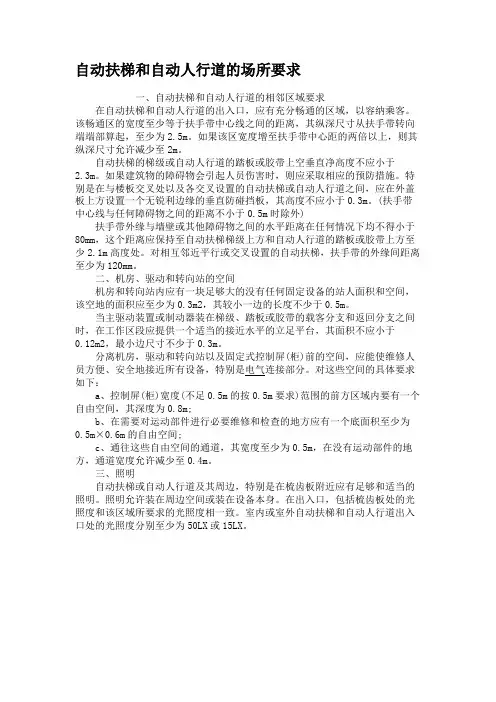

自动扶梯和自动人行道的场所要求一、自动扶梯和自动人行道的相邻区域要求在自动扶梯和自动人行道的出入口，应有充分畅通的区域，以容纳乘客。
该畅通区的宽度至少等于扶手带中心线之间的距离，其纵深尺寸从扶手带转向端端部算起，至少为2.5m。
如果该区宽度增至扶手带中心距的两倍以上，则其纵深尺寸允许减少至2m。
自动扶梯的梯级或自动人行道的踏板或胶带上空垂直净高度不应小于2.3m。
如果建筑物的障碍物会引起人员伤害时，则应采取相应的预防措施。
特别是在与楼板交叉处以及各交叉设置的自动扶梯或自动人行道之间，应在外盖板上方设置一个无锐利边缘的垂直防碰挡板，其高度不应小于0.3m。
(扶手带中心线与任何障碍物之间的距离不小于0.5m时除外)扶手带外缘与墙壁或其他障碍物之间的水平距离在任何情况下均不得小于80mm，这个距离应保持至自动扶梯梯级上方和自动人行道的踏板或胶带上方至少2.1m高度处。
对相互邻近平行或交叉设置的自动扶梯，扶手带的外缘间距离至少为120mm。
二、机房、驱动和转向站的空间机房和转向站内应有一块足够大的没有任何固定设备的站人面积和空间，该空地的面积应至少为0.3m2，其较小一边的长度不少于0.5m。
当主驱动装置或制动器装在梯级、踏板或胶带的载客分支和返回分支之间时，在工作区段应提供一个适当的接近水平的立足平台，其面积不应小于0.12m2，最小边尺寸不少于0.3m。
分离机房，驱动和转向站以及固定式控制屏(柜)前的空间，应能使维修人员方便、安全地接近所有设备，特别是电气连接部分。
对这些空间的具体要求如下：a、控制屏(柜)宽度(不足0.5m的按0.5m要求)范围的前方区域内要有一个自由空间，其深度为0.8m;b、在需要对运动部件进行必要维修和检查的地方应有一个底面积至少为0.5m×0.6m的自由空间;c、通往这些自由空间的通道，其宽度至少为0.5m，在没有运动部件的地方，通道宽度允许减少至0.4m。
三、照明自动扶梯或自动人行道及其周边，特别是在梳齿板附近应有足够和适当的照明。

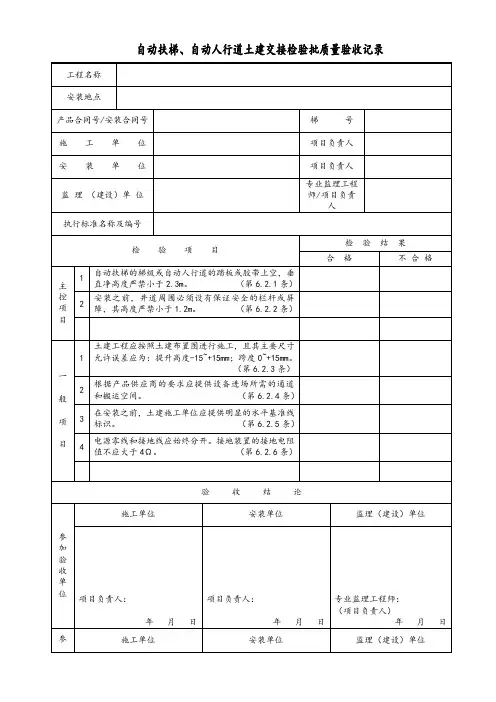

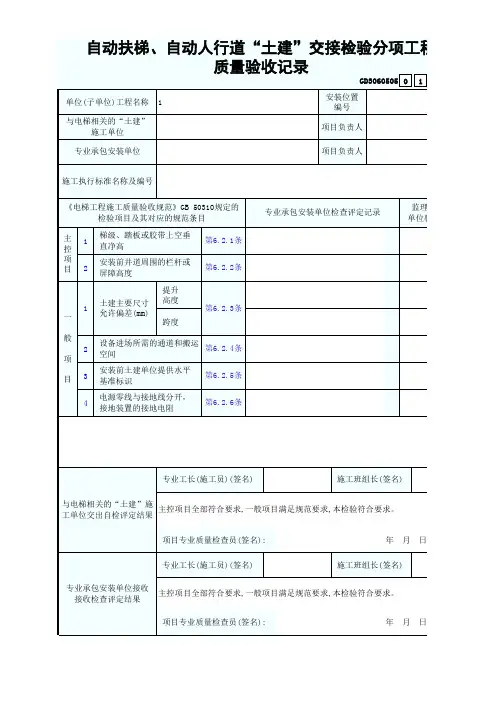

自动扶梯自动人行道土建交接检验检验批质量验收记录自动扶梯和自动人行道是现代城市交通工具中常见的设备之一，其重要性和使用范围不言而喻。
为了确保自动扶梯和自动人行道的安全和质量，土建交接检验是非常重要的一步。
土建交接检验主要是对自动扶梯和自动人行道的基础和结构进行检查和验收，以确保其符合国家和地方的相关标准和要求。
本文将详细介绍自动扶梯、自动人行道土建交接检验的具体内容和相关质量验收记录。
首先，对自动扶梯和自动人行道的基础进行检验。
检查以下内容：基础的垂直度和水平度是否符合要求，基础的强度是否满足设计要求，地下排水系统是否正常运行等。
同时，还需要对基础的建设进行验收记录，如基础开挖情况、土方回填情况、基础混凝土浇筑质量等。
其次，对自动扶梯和自动人行道的结构进行检验。
检查以下内容：结构的坚固程度是否符合要求，结构的拆装是否便捷，机械连接件的质量是否合格等。
同时，还需要对结构的建设进行验收记录，如结构钢梁安装情况、结构支撑系统情况、结构整体安装质量情况等。
第三，对自动扶梯和自动人行道的运行系统进行检验。
检查以下内容：运行系统的是否灵活，运行速度是否稳定，安全保护装置是否齐全等。
同时，还需要对运行系统的建设进行验收记录，如电气系统的布局情况、控制系统的安装质量、电缆敷设情况等。
最后，对自动扶梯和自动人行道的安全保护装置进行检验。
检查以下内容：安全装置的有效性，紧急停机按钮的是否灵敏，防滑装置的是否正常等。
同时，还需要对安全保护装置的建设进行验收记录，如紧急停机按钮的安装位置和数量、防护栏材质和固定情况等。
土建交接检验检验批质量验收记录要详细记录上述检验内容和结果。
对于不符合要求的地方，要提出整改意见和措施，并追踪整改情况。
同时，还需要对验收记录进行签字和盖章，以确认验收的有效性和真实性。
总之，自动扶梯和自动人行道的土建交接检验是确保其质量和安全的关键一步。
本文对该检验的具体内容和质量验收记录进行了详细介绍，希望能够对相关人员的工作有所帮助。

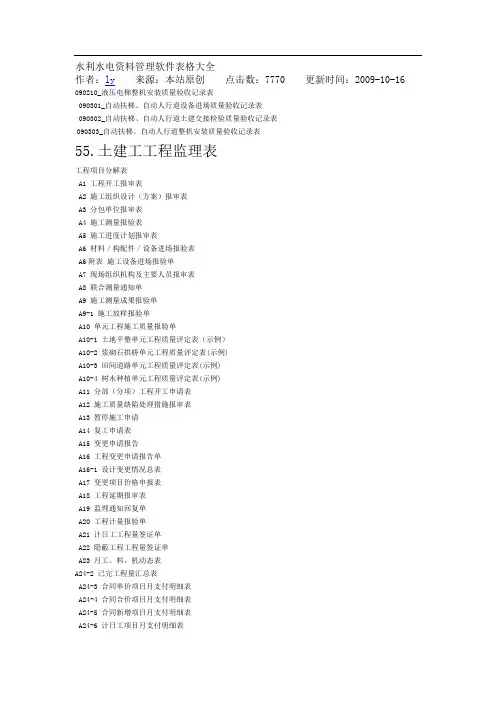

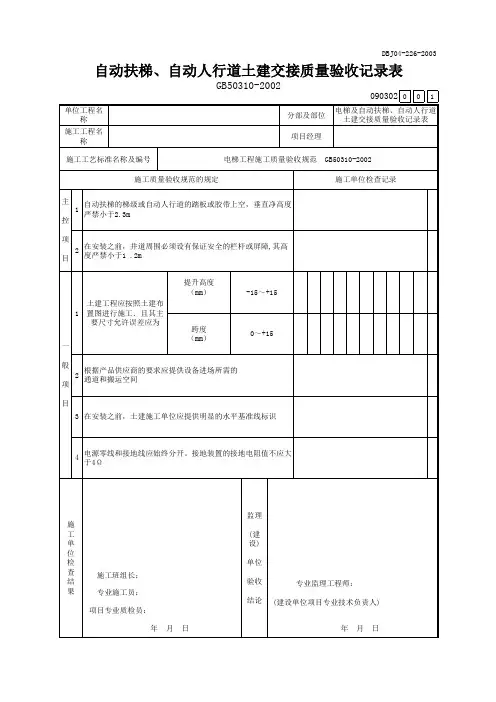

水利水电资料管理软件表格大全作者：ly来源：本站原创点击数：7770 更新时间：2009-10-16 090210_液压电梯整机安装质量验收记录表090301_自动扶梯、自动人行道设备进场质量验收记录表090302_自动扶梯、自动人行道土建交接检验质量验收记录表090303_自动扶梯、自动人行道整机安装质量验收记录表55.土建工工程监理表工程项目分解表A1 工程开工报审表A2 施工组织设计（方案）报审表A3 分包单位报审表A4 施工测量报验表A5 施工进度计划报审表A6 材料／构配件／设备进场报验表A6附表施工设备进场报验单A7 现场组织机构及主要人员报审表A8 联合测量通知单A9 施工测量成果报验单A9-1 施工放样报验单A10 单元工程施工质量报验单A10-1 土地平整单元工程质量评定表（示例）A10-2 浆砌石拱桥单元工程质量评定表(示例)A10-3 田间道路单元工程质量评定表(示例)A10-4 树木种植单元工程质量评定表(示例)A11 分部（分项）工程开工申请表A12 施工质量缺陷处理措施报审表A13 暂停施工申请A14 复工申请表A15 变更申请报告A16 工程变更申请报告单A16-1 设计变更情况总表A17 变更项目价格申报表A18 工程延期报审表A19 监理通知回复单A20 工程计量报验单A21 计日工工程量签证单A22 隐蔽工程工程量签证单A23 月工、料、机动态表A24-2 已完工程量汇总表A24-3 合同单价项目月支付明细表A24-4 合同合价项目月支付明细表A24-5 合同新增项目月支付明细表A24-6 计日工项目月支付明细表A24-7 计日工工程量月汇总表A24-8 索赔项目价款月支付汇总表A25 完工／最终付款申请表A26 施工月报表施工月报附表1 材料使用情况月报表产附表2 主要施工机械设备情况月报表附表3 现场施工人员情况月报表附表4 施工质量检验月汇总表附表6 完成工程量月汇总表附表7 施工实际进度月报表A27 验收申请报告A28 单位工程质量竣工验收报告A29 工程竣工报验单A30-0 工程质量保修书A30 竣工移交证书A31 报告单A32 回复单B1 监理通知进场通知B2 旁站监理记录表B3 工程暂停令B4 工程款支付证书C1 工作联系单C2 工程变更单附录二监理月报附录三会议纪要附录四工程监理档案附录五监理规划主要内容水利工程建设项目开工报告书二施工管理签章文件目录CF101 施工组织设计报审表CF102 现场组织机构及主要人员报审表CF201 施工进度计划报审表CF202 暂停施工申请表CF203 复工申请表CF204 施工进度计划调整报审表CF205 延长工期报审表3、真真的心，想你；美美的意，恋你；暖暖的怀，抱你；甜甜的笑，给你；痴痴的眼，看你；深深的夜，梦你；满满的情，宠你；久久的我，爱你！4、不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。
自动扶梯、自动人行道与建筑物的接口产生的风险及预防自动扶梯和自动人行道通常都是安装在建筑物内的，它们与建筑物本体有相应的接口。
国家标准对这些接口作了详细的规定，建筑物的设计建造部门与自动扶梯和自动人行道的安装部门都应严格按照这些规定来执行。
作为乘客也应了解这些接口以及它们可能产生的风险，这样才能避免造成人身伤害。
1、站立面的高度自动扶梯梯级和自动人行道踏板上方的垂直净高度不应小于2. 30m,这个高度对于多数人员乘用是足够的。
不过，如果您携带了超长超高的行李，在乘用自动扶梯和自动人行道时就要特别留意，防止在自动扶梯和自动人行道运行过程中携带物品卡在梯级或踏板与天花板之间，造成人身伤害和财产损失。
2、扶手带外缘的距离按照规定，扶手带外缘与墙壁或其他障碍物之间的水平距离在任何情况下均不应小于80mm,对于平行或交叉布置的自动扶梯和自动人行道，扶手带之间的距离不小于160mm。
这个间隙是为了防止乘客手握扶手带时被周边障碍物挤伤手。
然而在实践中这个距离不符合的现象并不少见，有些是设备安装后建筑物装修造成的不符合，有些是超市为了促销，违规占用这个距离摆放商品。
作为乘客，在手握扶手带的同时还应时刻注意这个距离是否满足，防止手被挤伤。
3、交叉处的危险三角区在自动扶梯和自动人行道与楼板的交叉处以及各交叉设置的自动扶梯和自动人行道之间大多存在一个三角形的危险区域，一旦探头出去向后张望，随着自动扶梯和自动人行道的运行，头部会遭受撞击并卡在里面，而且越卡越紧，从而造成人身伤害。
为提醒乘客防止这一伤害，在扶手带上方会悬挂一个无锐利边缘的垂直防护挡板，上面一般写着“小心碰头”字样。
如果乘客的头碰到挡板后缩回, 是可以防止造成伤害的。
4、从自动扶梯或自动人行道上跌落从自动扶梯或自动人行道上跌落都是因为不文明乘用引起的，如有的趴或骑在扶手带上乘用，有的将扶手带当做滑梯滑下，有的站在扶手装置外盖板上行走等等。
这些行为都极易造成人员跌落，造成人身伤害。
自动扶梯、自动人行道安装安全技术交底工程名称：施工单位建设单位分项工程名称作业部位交底部门交底人施工期限年 月 日至 年 月日接受交底班组或员工签名：交底内容：(1)施工人员进人现场必须戴好置全帽，工作服要穿看整齐，不得穿拖鞋、硬底鞋、带钉鞋、高跟鞋干活。
高空作业必须系好安全带。
女工如留有辫子，应用防护帽罩好。
(2)施工现场严禁吸烟，严禁带电作业。
接近带电体时要有防护措施并要有人监视。
(3)作业前严禁喝酒；进入施工现场操作时，精神要集中，上下脚手架时要防止滑趺。
(4)拆设备箱时，箱皮要及时清理，防止钉子扎脚。
(5)在运输扶梯时要互相配合，统一号令，在如杠管时应注意人身安全，防止手指压人杠管内。
(6)设置脚手架，须上，下方便，使用前施工员应对架子进行检查验收，是否牢固可靠。
脚手板铺设严密。
无探头板。
并绑扎牢固．底坑架子的载重量一定要符合要求．并且牢固可靠．(7)在吊装前，应检查各吊点是否能够满足所吊设备重量的要求．而且要进行试吊装，确保吊装安全可靠．避免损坏设备或伤人等安全事故。
(8)吊装设备时。
吊装索具要捆绑牢固，做到万无一矢。
吊装过程要保护好设备，严禁碰伤、刮伤设备。
(9)吊装设备时，要做到密切配合，统一行动，信号正确，防止误操作。
特别是多台起重设备共同作业时，更要注意步调一致．避免设备受力不均导致的事故．(10)在扶梯安装过程中，提升、下降要平稳，不准任何人在吊装场地逗留．也不能随设备上下。
(11)在梯节链安装时，必须将梯节链上头固定住，或用大绳及吊链挂好，再做连接，不可麻痹大意，以防下滑伤人。
(12)装梯节时应手动盘车进行或用扶梯检修操作检侈盘进行点动，不能用正式开车钮。
盘车或点动时应确认作业区域没有作业人员，以免发生意外人身事故。
(13)安装玻璃前．首先应将梯节装好，以便安装时方便，防止玻璃损坏。
玻璃固定严禁使用金属榔头进行敲打，可用木方或木榔头轻轻鞭打。
(14)电气焊工作现场要备好灭火器材．有具体的防火措施．要设看火人．下班时要检查施工现场，确认无隐患，方可离去。
