流体力学中的流体流量与流速计算流体力学是研究流体在运动过程中的性质和行为的学科。
其中,流体流量和流速是流体力学中的重要概念,用于描述流体运动的特征和量度。
本文将介绍流体流量与流速的概念及计算方法。
一、流体流量的概念及计算方法流体流量是指单位时间内通过某一截面的流体体积。
按照定义,流体流量的计算公式为:Q = A * v其中,Q表示流体流量,A表示截面面积,v表示流速。
二、流速的概念及计算方法流速是指单位时间内流体通过一个截面的体积。
流速的计算公式可以根据具体情况而定,以下是常见的几种计算方法:1. 定常流的流速计算在定常流动情况下,流体的质量流率和体积流率保持不变。
流速的计算公式为:v = Q / A其中,v表示流速,Q表示流体流量,A表示截面面积。
2. 非定常流的流速计算在非定常流动情况下,流体的流速可能随时间和空间的变化而变化。
针对不同的情况,可以采用不同的方法计算流速,如通过流速图、针对特定位置的流速计算等。
三、流体流量与流速的应用流体流量和流速是流体力学中的基本概念,广泛应用于各个领域,包括但不限于以下几个方面:1. 水泵和液压系统的设计在水泵和液压系统的设计中,流体流量和流速是重要的设计参数。
通过合理计算流体流量和流速,可以确定水泵和液压系统的工作参数,确保其正常运行。
2. 水流和气流的测量与控制在环境监测、水利工程、能源利用等领域,对水流和气流的测量与控制是常见需求。
通过准确计算流体流量和流速,可以帮助实现对水流和气流的精确测量和控制。
3. 管道流量的计算与优化对于管道流动问题,合理计算流体流量和流速有助于分析和优化管道系统的性能。
通过调整管道直径、流速等参数,可以实现管道系统的节能、减压等目标。
四、总结流体流量和流速是流体力学中的重要概念,用于描述流体运动的特征和量度。
在实际应用中,合理计算流体流量和流速,可以帮助我们设计、控制和优化各类流体系统。
因此,对于流体力学中的流体流量与流速的计算方法和应用有深入的了解,对于工程实践具有重要意义。
流速流量计算在流体力学中,流速是指流体在单位时间内通过其中一表面的流量,而流量则是指单位时间内通过其中一区域的流体体积。
流速和流量之间的关系可通过以下公式来计算:流量=流速×面积其中,流速通常以米/秒(m/s)为单位,而流量通常以立方米/秒(m³/s)为单位。
在一些情况下,流速也可以以升/秒(L/s)为单位,流量以升/秒(L/s)或升/分钟(L/min)为单位。
在实际应用中,有多种方法可以测量流速和流量,下面将介绍几种常用的方法。
1.测量液体流速和流量:-利用流量计:通过安装在管道上的流量计来测量液体的流速和流量。
常见的流量计包括涡街流量计、电磁流量计、超声波流量计等。
-利用压力差:利用管道中的压力差来计算流速和流量。
通过在管道中安装压力传感器,可以测量管道上下游的压力差,并通过公式进行计算。
这种方法适用于非粘性流体。
-利用浮子式流量计:使用浮子式流量计可以直接读取液体流速和流量。
浮子随着液体流动而上升或下降,通过读取浮子的位置来测量流速和流量。
2.测量气体流速和流量:-利用流量计:类似于液体流量计,在气体管道中安装流量计来测量气体的流速和流量。
常见的气体流量计有翼轮流量计、多孔板流量计等。
-利用差压计:利用差压计原理来测量气体的流速和流量。
通过在管道中安装差压传感器,测量管道上下游的压力差,并通过公式进行计算。
这种方法适用于非粘性气体。
-利用速度头或风速传感器:在气体流道中安装速度头或风速传感器,通过测量气体的速度来计算流速和流量。
在实际应用中,还需考虑到流体的密度、温度和压力等因素对流速和流量的影响,需要进行相应的修正计算。
一般来说,流速和流量的测量精度会受到各种因素的影响,因此在测量过程中需要注意选择合适的方法和仪器,并进行必要的修正和校准。
总结:流速和流量的计算可以通过流量计、差压计、浮子式流量计、速度头等方法来实现。
在实际应用中,需要考虑到流体的特性和测量精度等因素,并进行相应的修正和校准。
第六节流量测量流体的流量是化工生产过程中的重要参数之一,为了控制生产过程能定态进行,就必须经常了解操作条件,如压强、流量等,并加以调节和控制。
进行科学实验时,也往往需要准确测定流体的流量。
测量流量的仪表是多种多样的,下面仅介绍几种根据流体流动时各种机械能相互转换关系而设计的流速计与流量计。

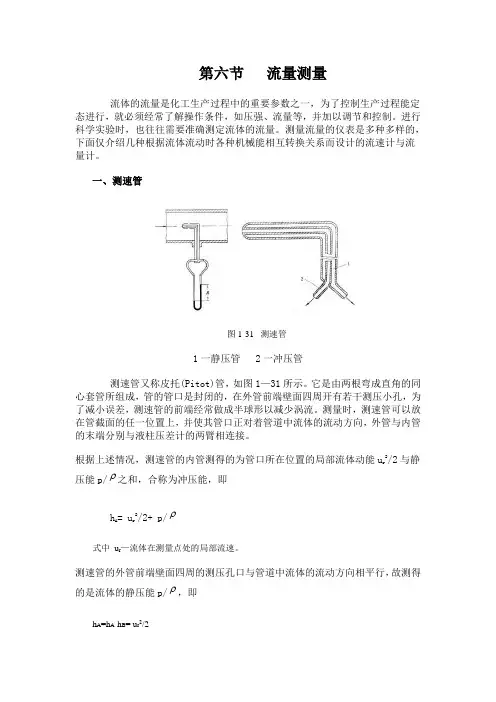

一、测速管图1-31 测速管1一静压管 2一冲压管测速管又称皮托(Pitot)管,如图1—31所示。
它是由两根弯成直角的同心套管所组成,管的管口是封闭的,在外管前端壁面四周开有若干测压小孔,为了减小误差,测速管的前端经常做成半球形以减少涡流。
测量时,测速管可以放在管截面的任一位置上,并使其管口正对着管道中流体的流动方向,外管与内管的末端分别与液柱压差计的两臂相连接。
根据上述情况,测速管的内管测得的为管口所在位置的局部流体动能u r2/2与静压能p/ρ之和,合称为冲压能,即h A= u r2/2+ p/ρ式中u r—流体在测量点处的局部流速。
测速管的外管前端壁面四周的测压孔口与管道中流体的流动方向相平行,故测得的是流体的静压能p/ρ,即h A=h A-h B= u r2/2测量点处的冲压能与静压能之差∆h为∆h = h A -h B = u r 2/2于是测量点处局部流速为hu r ∆=2 (1—64)式中△h 值由液柱压差计的读数R 来确定。
△h 与R 的关系式随所用的液柱压差计的形式而异,可根据流体静力学基本方程式进行推导。
‘测速管只能测出流体在管道截面上某一点处的局部流速。
欲得到管截面上的平均流速,可将测速管口置于管道的中心线上,以测量流体的最大流速u max ,然后利用图1—19的u/u max 与按最大流速计算的雷诺准数Re max 的关系曲线,计算管截面的平均流速u 。
图中的Re max =du max ρ/μ,d 为管道内径。
·这里应注意,图1—19所表示的u/u max 与Re max 的关系,是在经过稳定段之后才出现的。
