电容补偿柜安全操作规程
电容补偿投切操作规程:
一.电容柜再投入时须先投一次部分,再投二次部分,切出反之。
二,操作电容柜的投切顺序:
1.手动投入:投隔离开关---将二次控制开关至手动位置依次投入各组电容器。
2.手动切除:将二次控制开关至手动位置依次切除各组电容---切出隔离开关。
3.自动投切;投隔离开关----将二次控制开关至自动位置,功补仪将自动投切电容器。
注意:电容柜运行时如需退出运行,可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。
不可用隔离开关直接退出运行中的电容器。
4.手动或自动投切时,应注意电容器组在短时间内反复投切。
投切延时时间不少于30秒,为60秒以上,让电容器有足够的放电时间。
电机是感性负载,它需吸纳电网的有功及无功电流运行的,电力电容器并接在三相电源终端是产生无功电流的,这个无功电流补偿提供给感性负载耗用,减少电网输送消耗的无功,使电网线损耗降低,并可提高终端线路电压,也可以提高变压器的效率。
电容器内部并接有电阻放电线圈。
低压电容器柜技术规范目录1 规范性引用文件 (1)2 技术参数和性能要求 (1)3 标准技术参数 (6)4 使用环境条件表 (8)5 试验 (8)低压电容器柜技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 7251.1 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB 14048.1 低压开关设备和控制设备第1部分:总则GB 14048.2 低压开关设备和控制设备第2部分:断路器GB 4208 外壳防护等级(IP代码)GB 50150 电气装置安装工程电气设备交接试验标准GB5585.2 电工用铜、铝及其母线第二部分:铜母线GB/T 16935.1 低压系统内设备的绝缘配合GB/T 15576 低压成套无功功率补偿装置GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB/T2681 电工成套装置中的导线颜色GB/T 15291 半导体器件第6部分晶闸管GB/T 3859.1 半导体变流器基本要求的规定GB/T 3859.2 半导体变流器应用导则GB/T 3859.4 半导体变流器包括直接直流变流器的半导体•自换相变流器GB/T 13422 半导体电力变流器电气试验方法GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 电快速瞬变脉冲群抗扰度试验GB/T 17626.5 浪涌(冲击)抗扰度试验GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则DL/T 781 电力用高频开关整流模块DL/T1053 电能质量技术监督规程DL/T 597 低压无功补偿控制器订货技术条件DL/T 842 低压并联电容器装置使用技术条件JB5877 低压固定封闭式成套开关设备JB7113 低压并联电容器装置IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则国家电网生(2009)133号《国家电网公司电力系统电压质量和无功电力管理规定》国家电网科(2008)1282号《国家电网公司电力系统无功补偿配置技术原则》2 技术参数和性能要求2.1 低压电容器柜技术参数2.1.1 低压电容器柜技术参数见技术规范专用部分的技术参数特性表。
电容柜的投切操作方法
电容柜的投切操作可以分为以下几个步骤:
1. 先确保电容柜的总开关处于断开状态,即电源没有输入到电容柜。
2. 查看电容柜的电源线是否连接正常,电源线应该连接到柜体的入线端。
3. 将电容柜的总开关切换到闭合状态,然后观察电容柜是否有运行指示灯亮起。
如果指示灯亮起,表示电容柜已经接通电源。
4. 运行指示灯亮起后,再观察电容柜内部的电流表指针,如果指针指向零位或者接近零位,说明电容柜处于待机状态。
5. 如果需要使用电容柜,可以根据需要调节电容柜的工作模式和功率因数。
一般情况下,电容柜会有相应的按钮或旋钮可以调节工作模式和功率因数。
6. 在调节完工作模式和功率因数后,可以将所需负载接入电容柜,然后再关闭电容柜的总开关。
此时,电容柜会开始为负载提供相关的电能支持。
7. 在使用完毕后,可以将负载从电容柜中断开,然后将电容柜的总开关切换到断开状态,即可完成电容柜的切除操作。
值得注意的是,在投切操作过程中,需要确保安全操作,避免电流过大或者电压过高造成的电击风险。
同时,应该按照电容柜的相关说明书进行操作,以确保正常使用。

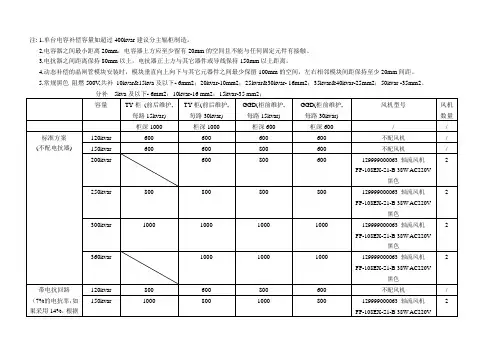

注: 1.单台电容补偿容量如超过400kvar建议分主辐柜制造。
2.电容器之间最小距离20mm,电容器上方应至少留有20mm的空间且不能与任何固定元件有接触。
3.电抗器之间距离保持80mm以上,电抗器正上方与其它器件或导线保持150mm以上距离。
4.动态补偿的晶闸管模块安装时,模块垂直向上向下与其它元器件之间最少保留100mm的空间,左右相邻模块间距保持至少20mm间距。
5.常规黑色阻燃500V,共补10kvar&15kva及以下- 6mm2;20kvar-10mm2;25kvar&30kvar- 16mm2;35kvar&40kvar-25mm2;50kvar -35mm2。
分补5kva及以下- 6mm2;10kvar-16 mm2;15kvar-35 mm2;容量TY柜(前后维护,每路15kvar) TY柜(前后维护,每路30kvar)GGD(柜前维护,每路15kvar)GGD(柜前维护,每路30kvar)风机型号风机数量柜深1000 柜深1000 柜深600 柜深600 / /标准方案(不配电抗器) 120kvar 600 600 600 600 不配风机/ 150kvar 600 600 800 600 不配风机/ 200kvar 600 800 600 129999000063 轴流风机FP-108EX-S1-B 38W AC220V黑色2250kvar 800 800 800 800 129999000063 轴流风机FP-108EX-S1-B 38W AC220V黑色2300kvar 1000 1000 1000 1000 129999000063 轴流风机FP-108EX-S1-B 38W AC220V黑色2360kvar 1000 1000 1000 129999000063 轴流风机FP-108EX-S1-B 38W AC220V黑色2带电抗回路(7%的电抗率,如果采用14%,根据120kvar 800 600 800 600 不配风机/ 150kvar 1000 800 1000 800 129999000063 轴流风机FP-108EX-S1-B 38W AC220V2容量选择高一档的风机)黑色200kvar 1000 1000 1000 1000 129999000063 轴流风机FP-108EX-S1-B 38W AC220V黑色2250kvar 1000 1000 129999000449轴流风机200FZY2-D AC220V F级耐热2300kvar 1000 1000 129999000449轴流风机200FZY2-D AC220V F级耐热2360kvar 1000 1000 129999000449轴流风机200FZY2-D AC220V F级耐热2400kvar 129999000192 轴流风机250FZY6-S AC220V 黑色苏讯电机2450kar 129999000192 轴流风机250FZY6-S AC220V 黑色苏讯电机2。
中煤电气—HXGN15-12高压电容器就地补偿成套设备安装使用说明书ZM-HXGN.SM0508北京中煤电气有限公司1. 概述北京中煤电气有限公司生产的中煤电气- HXGN15-12金属封闭式高压电容器补偿柜(以下简称设备),系3-10KV三相交流50HZ成套无功补偿装置。
主要用于补偿输配电线路的无功功率,减小线路损耗和电压降,提高线路的有效输送容量,改善电网供电质量。
本补偿柜满足GB3906、GB3983-2等标准。
据有带电压显示及电磁联锁功能,防止误入带电隔室。
可配用各种进口和国产电容器。
就地补偿是将高压补偿柜装设在需要进行补偿的各个用电设备旁边,这种补偿方式能够补偿安装部位以前的所有高压线路的无功功率,其补偿范围大、效果好。
2. 结构2.1 图1为本补偿柜的典型结构示意图。
框架结构采用德国RITTAL(威图)公司的多褶型材17,按25mm模数化设计。
宽度、深度、高度方向可任意扩展,组装方便、快捷。
为便于电抗器19及电容器16散热,柜体侧面及后面均采用网状结构14。
补偿采用正面操作和维护。
门5、盖板20等部件表面静电喷涂处理,防腐美观,柜体结构有足够的强度和刚度,能承受短路时产生的机械应力和电应力,同时保证在吊装和运输等情况下不影响装置的性能。
柜底部安装一条保护导体15,安装的电器元件部件的外壳与该保护导体15可靠连接,保证接地的连续性,确保操作安全。
2.2 联锁装置本设备安装有高电压带电显示装置8,当设备带电时,该装置显示灯亮,同时电压传感器13信号电压给电磁锁3,使电磁锁锁定(电磁锁的操作使用见电磁锁使用说明书),此时门不能打开,防止了误入带电设备内。
只有当设备停电,电磁锁解除,方可将门打开。
3. 安装和调试3.1 基础形式图2为本补偿柜所带的底托安装图,用户可根据图2的安装尺寸配备基础槽钢。
基础槽钢平面一般要求高于地面1-3mm。
3.2 设备的安装设备单列布置时,柜前走廊以2.5m为宜;双列布置时,柜间操作走廊以3m为宜。
10kv电容器柜操作规程1. 引言10kv电容器柜是电力系统中的重要设备,用于补偿系统中的无功功率。
为了确保正常运行和安全使用,制定本操作规程。
本规程适用于10kv电容器柜的操作人员。
2. 操作人员要求2.1 操作人员应具备相关电力设备操作经验,熟悉本规程和相关安全操作规定。
2.2 操作人员必须穿戴合适的劳动保护用品,包括安全帽、绝缘手套、绝缘鞋等。
2.3 操作人员应定期接受安全培训和操作技能培训,且持有合格的操作证书。
3. 操作前准备3.1 检查电容器柜周围是否存在可燃物或其他危险物品,确保安全环境。
3.2 查阅电容器柜的技术资料和操作手册,熟悉设备原理和主要参数。
3.3 检查电容器柜的运行状态,包括热风机、冷却水系统、控制系统等是否正常。
3.4 确保电容器柜已经断电,并通过可靠的电气测试工具验证。
4. 操作步骤4.1 穿戴好劳动保护用品,并进入电容器柜操作间。
4.2 打开电容器柜门,检查柜内是否存在异物或水分,如有需要及时清理。
4.3 检查电容器柜的接地装置,确保接地可靠。
4.4 按照技术资料和操作手册中的指示,依次操作控制柜中的开关和按钮,完成电容器柜的启动和停止。
4.5 监控电容器柜的工作状态,注意观察指示灯和仪表,如有异常情况及时采取相应措施。
4.6 定期检查电容器柜内的接线情况,确保电缆连接牢固可靠,如发现松动或破损应及时修复。
5. 操作注意事项5.1 操作人员不得擅自拆卸或更换电容器柜内部零部件,如需要维修应由专业人员进行。
5.2 操作人员禁止将金属物体放置在电容器柜表面或使用带有金属物的工具进行操作,以防触电事故发生。
5.3 操作人员禁止将液体或易燃物品倒入电容器柜内,以防发生火灾或爆炸。
5.4 在操作过程中如发现电容器柜有明显异响、异味或冒烟情况,应立即停止操作,并呼叫维修人员排除故障。
6. 紧急事故处理6.1 在电容器柜发生火灾、漏液、爆炸等紧急情况时,操作人员应立即采取以下措施:•第一时间切断电源,切勿盲目灭火或排除故障。

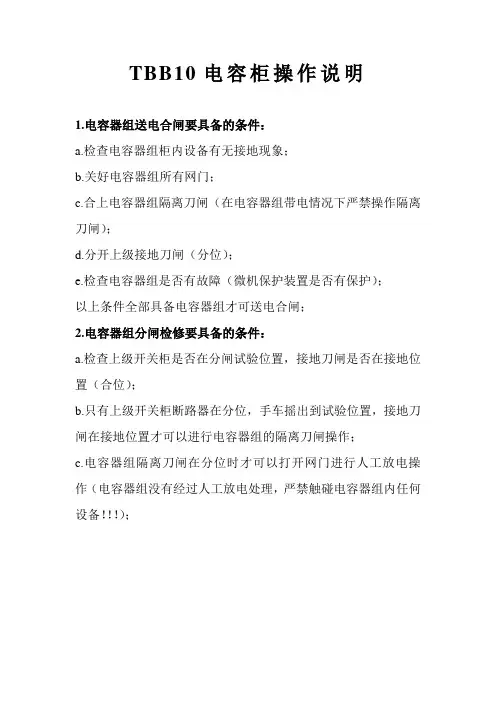

TBB10电容柜操作说明
1.电容器组送电合闸要具备的条件:
a.检查电容器组柜内设备有无接地现象;
b.关好电容器组所有网门;
c.合上电容器组隔离刀闸(在电容器组带电情况下严禁操作隔离刀闸);
d.分开上级接地刀闸(分位);
e.检查电容器组是否有故障(微机保护装置是否有保护);
以上条件全部具备电容器组才可送电合闸;
2.电容器组分闸检修要具备的条件:
a.检查上级开关柜是否在分闸试验位置,接地刀闸是否在接地位置(合位);
b.只有上级开关柜断路器在分位,手车摇出到试验位置,接地刀闸在接地位置才可以进行电容器组的隔离刀闸操作;
c.电容器组隔离刀闸在分位时才可以打开网门进行人工放电操作(电容器组没有经过人工放电处理,严禁触碰电容器组内任何设备!!!);。
电容柜补偿作用及使用方法
1.作用:
电容补偿是通过补偿控制器来实现的,并根据电网负荷消耗的感性无功量的多少,以30S左右可调的时间间隔自动地控制并联电容器组的投切动作。
使电网的无功消耗持到最低状态,从而可提高电网电压质量,减少配电系统和变压器的损耗。
2.容量的选定:
电容柜补偿容量一般选取变压器的60%左右进行补偿。
3.电容补偿器操作方式:
一般可分调试、手动、运行(自动)三种投入状态进行,一般情况下选取运行(自动)投切方式。
(除非专业人士在场,否则严禁采用手动操作)。
4.当设备显示“超前或滞后”的处理办法:
1.首先检查电容补偿柜开关控制器是否处于“自动”状态,当设备处于“自动”投切方式下,功率指示表处于“超前或滞
后”状态时说明该设备力率表存有故障。
2.当设备处于“手动投切方式下,功率指示表处于“超前或滞后”状态时说明是人为造成应立即手动调到“自动”状态。
5.转换:
当发电时,可把电容柜转换开关处于发电档,使发电时可得到补偿,档切方式为自动。
6.注意事项:
1.当负荷低于取样电流互感器原边值得6%,为防止投入后过补偿引起振荡,“欠流”指示灯亮,不投入是正常的。
2.当电压高于额定电压10%时,为保护电容器免受过电压冲击,“过压”指示灯亮,电容器组投入,并在一分种内逐级切除全部电容。
3.当置于“手动”位置时,只能用手动开关控制补偿电容的投入和切除。
4.当置于“运行”位置时,手动开关优先控制补偿电容的投入并锁定。

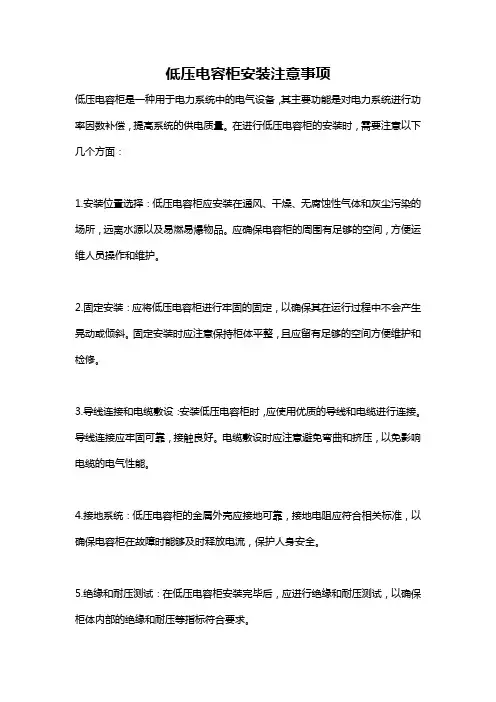

低压电容柜安装注意事项低压电容柜是一种用于电力系统中的电气设备,其主要功能是对电力系统进行功率因数补偿,提高系统的供电质量。
在进行低压电容柜的安装时,需要注意以下几个方面:1.安装位置选择:低压电容柜应安装在通风、干燥、无腐蚀性气体和灰尘污染的场所,远离水源以及易燃易爆物品。
应确保电容柜的周围有足够的空间,方便运维人员操作和维护。
2.固定安装:应将低压电容柜进行牢固的固定,以确保其在运行过程中不会产生晃动或倾斜。
固定安装时应注意保持柜体平整,且应留有足够的空间方便维护和检修。
3.导线连接和电缆敷设:安装低压电容柜时,应使用优质的导线和电缆进行连接。
导线连接应牢固可靠,接触良好。
电缆敷设时应注意避免弯曲和挤压,以免影响电缆的电气性能。
4.接地系统:低压电容柜的金属外壳应接地可靠,接地电阻应符合相关标准,以确保电容柜在故障时能够及时释放电流,保护人身安全。
5.绝缘和耐压测试:在低压电容柜安装完毕后,应进行绝缘和耐压测试,以确保柜体内部的绝缘和耐压等指标符合要求。
6.安全标识:应在低压电容柜上明显的位置标注设备名称、额定电压、工作电流、生产厂家等信息,并设置相应的安全标志,以提醒工作人员注意操作安全规范。
7.通风散热:低压电容柜在运行时会产生热量,因此应确保柜体具有良好的通风散热条件,以避免过热引发故障。
8.操作和维护人员的培训:在进行低压电容柜安装前,应对操作和维护人员进行相关的培训,使其熟悉设备的使用方法和维护要求,提高工作效率和安全性。
9.装设过程中的防止异物进入设备,应注意柜内的清洁度,防止灰尘、金属屑等杂物进入设备,影响设备的正常运行。
10.在安装低压电容柜时,还需要参照相关标准和特殊要求,严格按照制造厂家提供的安装指南进行操作。
综上所述,安装低压电容柜需要注意以上几个方面,以确保电容柜正常运行、安全可靠。
同时,在安装之前,还应该参考相关的行业标准和制造厂家的要求,做好充分的准备工作,以提高安装质量和效果。

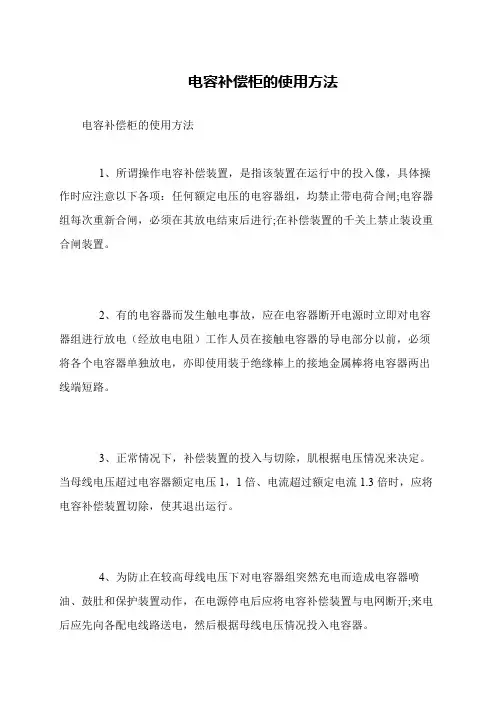

电容补偿柜的使用方法
电容补偿柜的使用方法
1、所谓操作电容补偿装置,是指该装置在运行中的投入像,具体操作时应注意以下各项:任何额定电压的电容器组,均禁止带电荷合闸;电容器组每次重新合闸,必须在其放电结束后进行;在补偿装置的千关上禁止装设重合闸装置。
2、有的电容器而发生触电事故,应在电容器断开电源时立即对电容器组进行放电(经放电电阻)工作人员在接触电容器的导电部分以前,必须将各个电容器单独放电,亦即使用装于绝缘棒上的接地金属棒将电容器两出线端短路。
3、正常情况下,补偿装置的投入与切除,肌根据电压情况来决定。
当母线电压超过电容器额定电压1,1倍、电流超过额定电流1.3倍时,应将电容补偿装置切除,使其退出运行。
4、为防止在较高母线电压下对电容器组突然充电而造成电容器喷油、鼓肚和保护装置动作,在电源停电后应将电容补偿装置与电网断开;来电后应先向各配电线路送电,然后根据母线电压情况投入电容器。
电容柜安装使用维护工艺1、安装1.1、开关柜按基础示意图安装(如图所示),基础槽钢由用户自备,并柜安装时,应在并柜孔部位用螺栓紧固。
1.2、开关柜安装时,应根据图纸作水平母线联结,并对母线表面作好压花搪锡处理,然后用螺栓紧固,并进行电缆或架空布线工作。
2、使用维护开关柜在安装或检修后,在投入运行前必须进行以下各项检查和试验。
2.1、检查开关柜内部电器设备和接线是否符合图纸要求,线端是否标有编号,接线是否整齐牢固。
2.2、检查所安装的电器设备接触是否良好,是否符合本身条件。
2.3、检查机械联锁和电气联锁的可靠性。
2.4、检查抽出式组件动作是否灵活,接触是否良好。
2.4.1、用摇柄把断路器本体摇至试验位置,电分电合各5次,断路器操作是否正常。
面板上的指示灯,按钮是否正常。
2.4.2、用断路器本身的储能手柄手动储能,再手动分合,其操作是否正常。
2.4.3、用摇柄把断路器摇进摇出各5次,其抽出组件是否灵活,正常。
2.5、检查主电路和控制回路的绝缘电阻是否符合规定要求,检查并试验开关柜的接地装置是否牢靠。
2.6、检查并试验所有表计及继电器动作是否正确。
六、常见故障排除方法1、若停电,首先检查主回路是否断电。
2、若不是主回路,再检查二次回路,是否熔断器烧断,二次线是否松脱。
2.1、若是熔断器烧坏,则拔下熔断器的帽子,把烧坏的熔芯取出,更换新熔芯,再盖上帽子。
2.2、若是二次线松脱,找到松脱的线头,用螺丝刀拧紧。
3、是否二次元器件(比如指示灯,按钮,继电器等)故障。
3.1、若是指示灯烧坏,把烧坏的指示灯从仪表门上取下,换上一只相同型号,相同规格的指示灯,再依照图纸把相应的二次线接好。
3.2、若是按钮烧坏,把烧坏的按钮从仪表门上取下,换上一只相同型号,相同规格的按钮,再依照图纸把相应的二次线接好。
3.3、若是继电器烧坏,把烧坏的继电器从仪表室取下,换上一只相同型号,相同规格的继电器,再依照图纸把相应的二次线接好。
电容柜操作说明书
1、采样的电流互感器安装到采样电缆上。
(确定采样的
电缆,请查看图纸或现场电容柜的采样端子的线号。
例如:采样端子的标号为A411、N411,则采样电缆就应该是A 相。
)
2、核对采样互感器的方向。
(按照电流的流向,确认电
流是从电流互感器的P1端穿入,从P2端穿出)。
3、电流互感器的二次线,S1接入电容柜的A411端子,S2
接入电容柜的N411端子。
4、通电前,请用适合的螺丝刀紧一下电容空开下口端子
的螺丝。
同时检查一下电容上的螺丝是否紧固。
5、通电,查看电容控制器是否根据负载的增加和减少,
进行电容器的投入和切除。
6、一般电容控制器投切由控制器采集的功率因数控制投
切,控制投切的基准功率因数为投切门限,一般为0.96,当低于该门限控制器通过判断计算得出应投入或切除的电容大小,停电15-20MIN即自动退出。
注:我司改造的该柜单台容量为280Kvar,功率补偿方式为共补模式。
资料袋内有:抑谐模块说明书,组合控制器说明书,温度控制器说明书。
高压低压配电柜的电容器组的选型与安装指南一、引言高压低压配电柜中的电容器组在电力系统中起到了重要的作用,用于补偿无功功率以提高电力系统的功率因数和电能效率。
然而,电容器组的选型与安装是一项复杂的任务,需要充分考虑系统参数、环境要求以及使用需求。
本文将介绍高压低压配电柜电容器组的选型与安装指南,以帮助读者更好地了解该过程。
二、电容器组的选型1. 系统参数分析在选型过程中,首先需要对电力系统的参数进行分析。
包括电流、电压、频率、功率因数等。
这些参数将直接影响到电容器组的电容量和额定电压的选择。
2. 电容器组的电容量选择电容器组的电容量应根据电力系统的负荷需求和无功功率的补偿要求进行选择。
一般来说,电容器组的总电容量应能够满足系统的无功功率的补偿需求,同时考虑其余载波损耗和系统运行的稳定性。
3. 电容器组的额定电压选择电容器组的额定电压应根据配电柜或电力系统的额定电压进行选择,并需要考虑系统中的过电压和过电流的风险因素。
额定电压的选择应合理,不过低导致性能不稳定,不过高导致成本增加。
三、电容器组的安装指南1. 安装环境要求电容器组的安装环境要求干燥、通风良好,并能够承受额定电压和额定电流。
应避免安装在高温、潮湿或有较强电磁干扰的环境中。
2. 安装位置选择电容器组应安装在配电柜内部的合适位置,以便于维护和散热。
在安装过程中,应保持足够的安全距离,防止与其他元器件或设备接触。
3. 连接线路的选择连接电容器组的线路应根据系统的额定电流和额定电压进行选择,并应符合相关的电气安全标准。
线路的选择应考虑其耐电压能力、散热能力以及操作便利性。
4. 安装注意事项电容器组的安装过程中需要注意以下事项:a. 安装前检查电容器组的外观是否完好无损,是否存在损坏或变形现象。
b. 确保连接线路的接触良好,使用合适的接线端子并正确固定。
c. 定期检查电容器组的状态,确保散热良好并进行维护保养。
d. 注意安装位置的防护,防止外力碰撞和不良环境因素的影响。
一、编制依据1. 建筑电气专业提供的配电系统及平面图。
2. 建筑电气设计规范。
3. 工程施工质量验收规范《GB5002303》。
二、工程概况本工程为某建筑电气安装工程,涉及电容柜的安装。
电容柜主要用于补偿电力系统中的无功功率,提高电力系统的功率因数,降低线路损耗。
工程建筑面积为5000平方米,建筑高度为30米,结构类型为钢筋混凝土框架结构。
三、施工准备1. 技术准备(1)对施工人员进行技术交底,确保施工人员熟悉电容柜的安装工艺和注意事项。
(2)编制详细的施工方案,明确施工步骤、质量要求、安全措施等。
(3)组织施工人员进行图纸会审,确保施工图纸的准确性。
2. 材料准备(1)电容柜、电缆、支架、紧固件等材料应符合设计要求,并具有合格证书。
(2)准备施工工具,如扳手、螺丝刀、水平尺、线尺等。
3. 施工设备准备(1)确保施工电梯、吊车等设备的正常使用。
(2)检查电气设备的安全性能,确保施工过程中的人身和设备安全。
四、施工步骤1. 放线定位(1)根据施工图纸,确定电容柜的安装位置。
(2)使用水平尺和线尺进行放线定位,确保电容柜的安装位置准确。
2. 搭设支架(1)根据电容柜的尺寸和重量,选择合适的支架。
(2)在放线定位的基础上,安装支架,确保支架的稳定性。
3. 安装电容柜(1)将电容柜吊装至支架上,调整位置,确保电容柜的水平度和垂直度。
(2)使用紧固件将电容柜固定在支架上,确保固定牢固。
4. 连接电缆(1)根据设计要求,将电缆连接到电容柜的进出线端子。
(2)检查电缆连接是否牢固,确保连接正确。
5. 检查调试(1)对电容柜的电气性能进行检查,确保电容柜工作正常。
(2)对电容柜的安装质量进行检查,确保安装符合规范要求。
五、质量要求1. 电容柜的安装位置、水平度和垂直度应符合设计要求。
2. 电容柜的固定牢固,无松动现象。
3. 电缆连接正确,无短路、断路现象。
4. 电容柜的电气性能符合设计要求。
六、安全措施1. 施工过程中,施工人员应佩戴安全帽、手套等防护用品。
低压电容柜投用流程
首先,在投用低压电容柜之前,需要进行设备的检查和验收。
这包括检查低压电容柜的外观是否完好,各个部件是否齐全,接线
是否牢固,以及设备是否符合相关的技术标准和要求。
同时,还需
要对电容器的参数进行核对,确保与设计要求相符。
其次,进行低压电容柜的接线和调试。
在接线过程中,需要根
据设备的接线图纸,正确连接电缆和导线,确保接线的准确性和安
全性。
接线完成后,需要进行设备的调试,包括检查控制系统的正
常运行,调整电容器的参数,以及进行电流、电压等参数的测试,
确保设备可以正常工作。
接着,进行低压电容柜的保护和安全检查。
在投用过程中,需
要确保低压电容柜的各种保护装置和安全装置的正常运行。
这包括
过流保护装置、过压保护装置、温度保护装置等的检查和测试,以
及对接地线、绝缘电阻等安全装置的检查。
最后,进行低压电容柜的试运行和验收。
在一切准备就绪后,
可以进行低压电容柜的试运行,观察设备的运行情况,检查设备是
否存在异常噪音、异常振动等情况。
同时,还需要进行设备的验收,
包括对设备的性能、安全性等方面进行全面检查,确保设备可以投入正常运行。
综上所述,低压电容柜投用流程包括设备的检查和验收、接线和调试、保护和安全检查,以及试运行和验收等多个环节。
只有在这些环节都得到严格执行和检查的情况下,低压电容柜才能顺利投入运行。
电容柜
五、安装使用维护
1、安装
1.1、开关柜按基础示意图安装(如图所示),基础槽钢由用户自备,并柜安装时,应在并柜孔部位用螺栓紧固。
1.2、开关柜安装时,应根据图纸作水平母线联结,并对母线表面作好压花搪锡处理,然后用螺栓紧固。
对于电容柜上有母线槽联接的,还要进行母线槽的联接工作。
2、使用维护
开关柜在安装或检修后,在投入运行前必须进行以下各项检查和试验。
2.1、检查开关柜内部电器设备和接线是否符合图纸要求,线端是否标有编号,接线是否整齐牢固。
2.2、检查所安装的电器设备接触是否良好,是否符合本身条件。
2.3、检查熔断器安装是否牢固,接触是否良好。
2.4、检查交流接触器接触是否良好,动作是否正常。
2.4.1、操作刀开关的操作手柄,使其处于分闸状态。
2.4.2、从外部引来符合交流接触器线圈的二次电源。
2.4.3、给交流接触器的线圈通电,其动作是否正常,是否可靠。
2.5、检查并联电容器是否符合规定要求,检查并试验开关柜的接地装置是否牢靠。
2.6、检查并试验所有表计及无功功率控制仪动作是否正常。
六、常见故障排除方法
1、若停电,首先检查主回路是否断电。
2、若不是主回路,再检查二次回路,是否熔断器烧断,二次线是否松脱。
2.1、若是熔断器烧坏,则拔下熔断器的帽子,把烧坏的熔芯取出,更换新熔芯,再盖上帽子。
2.2、若是二次线松脱,找到松脱的线头,用螺丝刀拧紧。
3、是否二次元器件(比如指示灯,表计等)故障。
3.1、若是指示灯烧坏,把烧坏的指示灯从仪表门上取下,换上一只相同型号,相同规格的指示灯,再依照图纸把相应的二次线接好。
3.2、若是表计烧坏,把烧坏的表计从仪表门上取下,换上一只相同型号,相同规格的表计,再依照图纸把相应的二次线接好。
4、若是电容器不能正常投切,则依下例步骤检查。
4.1、首先操作刀开关的手柄,使其处于分闸状态。
检查是否刀开关故障,若是刀开关故障,则换上一台相同规格,相同型号的刀开关,再联接好相应的铜排。
4.2、其次检查是否无功功率控制仪烧坏,若是无功功率控制仪烧坏,则换上一只相同型号,相同规格的无功功率控制仪,再依照图纸联接好相应的二次线。
4.3、再次检查是否熔断器烧断,若是熔断器烧断,则换上一只相同型号,相同规格的熔芯。
4.4、依照2.4的步骤检查是否交流接触器故障,若是交流接触器故障,
请与制造厂联系。
4.5、检查是否热继电器烧坏,若是热继电器烧坏,则换上一只相同型号,相同规格的热继电器,再依照图纸联接好相应的一二次线。
4.6、检查是否电容器烧坏,若是电容器烧坏,请与制造厂联系。
5、若是电容器组不能正常投切,请与制造厂联系。
进线柜
五、安装使用维护
1、安装
1.1、开关柜按基础示意图安装(如图所示),基础槽钢由用户自备,并柜安装时,应在并柜孔部位用螺栓紧固。
1.2、开关柜安装时,应根据图纸作水平母线联结,并对母线表面作好压花搪锡处理,然后用螺栓紧固,并进行电缆或架空布线工作。
2、使用维护
开关柜在安装或检修后,在投入运行前必须进行以下各项检查和试验。
2.1、检查开关柜内部电器设备和接线是否符合图纸要求,线端是否标有编号,接线是否整齐牢固。
2.2、检查所安装的电器设备接触是否良好,是否符合本身条件。
2.3、检查机械联锁和电气联锁的可靠性。
2.4、检查抽出式组件动作是否灵活,接触是否良好。
2.4.1、用摇柄把断路器本体摇至试验位置,电分电合各5次,断路器操作是否正常。
面板上的指示灯,按钮是否正常。
2.4.2、用断路器本身的储能手柄手动储能,再手动分合,其操作是否正常。
2.4.3、用摇柄把断路器摇进摇出各5次,其抽出组件是否灵活,正常。
2.5、检查主电路和控制回路的绝缘电阻是否符合规定要求,检查并试验开关柜的接地装置是否牢靠。
2.6、检查并试验所有表计及继电器动作是否正确。
六、常见故障排除方法
1、若停电,首先检查主回路是否断电。
2、若不是主回路,再检查二次回路,是否熔断器烧断,二次线是否松脱。
2.1、若是熔断器烧坏,则拔下熔断器的帽子,把烧坏的熔芯取出,更换新熔芯,再盖上帽子。
2.2、若是二次线松脱,找到松脱的线头,用螺丝刀拧紧。
3、是否二次元器件(比如指示灯,按钮,继电器等)故障。
3.1、若是指示灯烧坏,把烧坏的指示灯从仪表门上取下,换上一只相同型号,相同规格的指示灯,再依照图纸把相应的二次线接好。
3.2、若是按钮烧坏,把烧坏的按钮从仪表门上取下,换上一只相同型号,相同规格的按钮,再依照图纸把相应的二次线接好。
3.3、若是继电器烧坏,把烧坏的继电器从仪表室取下,换上一只相同型号,相同规格的继电器,再依照图纸把相应的二次线接好。
4、若不是二次回路故障,则检查主开关是否故障。
4.1、首先把主开关退出到试验位置,检查主开关的二次线是否松脱,主开关能否电分
电合。
4.1.1、若是联接主开关的二次线松脱,则找到松脱的线头,用螺丝刀拧紧。
4.1.2、若是主开关不能电分电合,请与制造厂联系。
4.2、其次检查主开关的机械故障,其操作机构,分合闸线圈有无故障。
4.2.1、用储能手柄手动储能,其机构是否正常。
若不正常,请与制造厂联系。
4.2.2、按机构上的合闸接钮,其机构是否正常合闸。
若不正常,请与制造厂联系。
4.2.3、按机构上的分闸接钮,其机构是否正常分闸。
若不正常,请与制造厂联系。
5、若是主开关的故障问题,请与制造厂联系。
