解决隧道洞内控制测量对贯通误差的方法

解决隧道洞内控制测量对贯通误差的方法隧道控制测量的主要目的，就是保证隧道在两个或两个以上开挖面的相向施工中，使其中线符合线路平面和纵断面的设计要求，在允许误差的范围内，在满足限界要求的条件下正确贯通，使衬砌结构符合设计要求，以减少施工浪费和不必要的返工。

对施工单位而言，洞内控制测量精度的高低就直接影响贯通的精度，为保证隧洞在允许精度内贯通，本文就隧道洞内控制测量对贯通误差的影响作以下分析。

1 隧道贯通误差的概述1.1 隧道贯通误差的分类贯通误差是指在隧道施工中，由于地面控制测量、联系测量、地下控制测量、施工放样等误差，使得相向或同向掘进的坑道（或竖井）的两条施工中线上，具有贯通面里程的中线点不重合，两点连线的空间线段称为贯通误差。

而根据其在隧道内的错开现象，一般将贯通误差分为三类：①纵向贯通误差：即与贯通面垂直的分量，其影响隧道中线的长度和线路的设计坡度；②横向贯通误差（将使隧道施工中线产生左或右的偏差）：与贯通面平行的分量，其影响线路方向，如误差超出一定范围，就会引起隧道几何形状的改变，因此须对横向误差加以控制；③竖向贯通误差（高程贯通误差）：在铅垂面上的正射投影称为高程贯通误差，简称高程误差，其将使坑道的坡度产生偏差。

1.2贯通误差限差及贯通精度要求按《测规》规定，隧道长度小于3000m时，横向贯通限差为150mm，高程贯通限差为70mm。

贯通精度要求叫表1.表1 洞外、洞内控制测量的贯通精度要求1.3 隧道贯通误差的来源及分配隧道贯通误差的主要来源为洞外、洞内控制测量，洞内施工放样误差对贯通误差的影响可归并到洞内控制误差。

由于洞内受光线暗、粉尘多，通风条件差、施工干扰多、空间狭窄等限制条件，因此洞内外控制测量具有不等精度，根据误差不等精度分配原则及误差传播定律有：（1）式中：m洞内为洞内控制误差对m y的影响值；m洞外为为洞外控制误差对m y的影响值。

2 洞内控制测量设计为了保证隧道施工贯通精度达到设计及规范要求，在隧道施工前，要根据隧道洞室相向或单向开挖长度及施工贯通中误差的精度要求，估算预期的误差，确定导线施测的等级，编制隧道控制测量设计，以保证洞室开挖轴线的正确，即贯通精度，更为合理选择经济的施工测量设备和确定施工测量初步方案。

西康铁路秦岭隧道(Ⅰ线)采用TBM施工。

隧道全长18.5 km，两端独头掘进距离长(近10 km)，再加上TBM 一次成洞，对贯通精度要求比较高，给洞内控制测量带来了很大的困难。

本文介绍这项工程中控制测量实施方案。

一、控制测量设计众所周知，隧道贯通面上贯通误差的影响值，由洞外、洞内控制测量两部分组成。

由于洞外采用GPS 网作控制来保证洞外控制精度，因此本设计只对洞内控制测量进行设计。

为保证高精度贯通，本设计按总横向中误差150 mm(《铁路测量规则》规定为250 mm)，高程中误差25 mm进行设计。

按《测规》规定的分配原则，分配给洞内横向中误差为120 mm，洞内高程中误差17 mm。

1. 平面(横向)测量设计由于Ⅰ线隧道采用TBM施工，其通视条件较好，为提高测量精度，导线边长尽量长，故本方案按边长为650 m的导线测量方案进行设计。

这时洞内横向贯通误差为：按上述布设方案，R x，dy计算如下：(1) 洞内∑R2x计算依据各导线点至贯通面的竖直距离计算的结果为∑R2x＝900062125。

(2) 洞内∑dy2计算由于洞内导线沿隧道中线布设，隧道为直线隧道，则dy=0,即∑dy2＝0。

(3) 洞内测角精度计算由于采用测距标称精度为±（2 mm+2×10-6D）的全站仪测距，洞内测边误差远小于1/100 000。

因为∑dy2＝0，则m2yi=0，所以其中,mβ为洞内测角精度。

代入数据，得则mβ＝±0.83″。

实际采用±0.7″，即洞内按一等导线要求和精度指标进行施测可满足在120 mm内贯通要求。

2. 高程测量设计洞内两开挖洞口间长度按19 km计，则高程控制测量的高差中数偶然中误差为：(三等水准限差)所以洞内高差控制测量按三等水准要求即可满足高程贯通中误差影响值为17 mm的要求。

从安全角度考虑，实际操作可按二等水准要求施测。

3. 贯通误差预计(1) 横向贯通误差预计由式当mβ＝±0.7″，导线平均边长为650 m时，m y=±102 mm<120 mm(洞内分配值)。

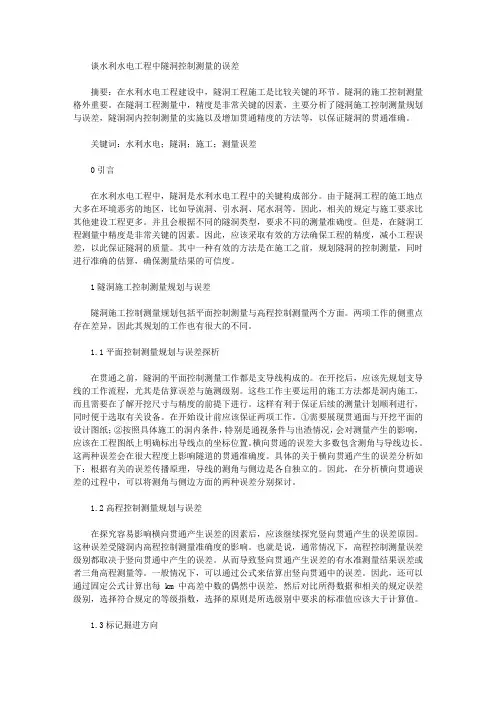

谈水利水电工程中隧洞控制测量的误差摘要：在水利水电工程建设中，隧洞工程施工是比较关键的环节。

隧洞的施工控制测量格外重要。

在隧洞工程测量中，精度是非常关键的因素，主要分析了隧洞施工控制测量规划与误差，隧洞洞内控制测量的实施以及增加贯通精度的方法等，以保证隧洞的贯通准确。

关键词：水利水电；隧洞；施工；测量误差0引言在水利水电工程中，隧洞是水利水电工程中的关键构成部分。

由于隧洞工程的施工地点大多在环境恶劣的地区，比如导流洞、引水洞、尾水洞等。

因此，相关的规定与施工要求比其他建设工程更多。

并且会根据不同的隧洞类型，要求不同的测量准确度。

但是，在隧洞工程测量中精度是非常关键的因素。

因此，应该采取有效的方法确保工程的精度，减小工程误差，以此保证隧洞的质量。

其中一种有效的方法是在施工之前，规划隧洞的控制测量，同时进行准确的估算，确保测量结果的可信度。

1隧洞施工控制测量规划与误差隧洞施工控制测量规划包括平面控制测量与高程控制测量两个方面。

两项工作的侧重点存在差异，因此其规划的工作也有很大的不同。

1.1平面控制测量规划与误差探析在贯通之前，隧洞的平面控制测量工作都是支导线构成的。

在开挖后，应该先规划支导线的工作流程，尤其是估算误差与施测级别。

这些工作主要运用的施工方法都是洞内施工，而且需要在了解开挖尺寸与精度的前提下进行。

这样有利于保证后续的测量计划顺利进行，同时便于选取有关设备。

在开始设计前应该保证两项工作。

①需要展现贯通面与开挖平面的设计图纸；②按照具体施工的洞内条件，特别是通视条件与出渣情况，会对测量产生的影响，应该在工程图纸上明确标出导线点的坐标位置。

横向贯通的误差大多数包含测角与导线边长。

这两种误差会在很大程度上影响隧道的贯通准确度。

具体的关于横向贯通产生的误差分析如下：根据有关的误差传播原理，导线的测角与侧边是各自独立的。

因此，在分析横向贯通误差的过程中，可以将测角与侧边方面的两种误差分别探讨。

1.2高程控制测量规划与误差在探究容易影响横向贯通产生误差的因素后，应该继续探究竖向贯通产生的误差原因。

公路隧道施工测量误差及精度保证措施发布时间：2023-01-03T04:32:51.760Z 来源：《新型城镇化》2022年23期作者：耿伟成王宏伟[导读] 一般来说，在公路隧道工程施工的测量过程中，测量精度会受到各种因素的影响，导致测量结果与工程情况之间存在一定的误差，导致最终的计算和审核出现偏差。

中建八局第三建设有限公司 210000摘要：近年来，隧道施工从原来的大合同模式向劳动管理模式转变，所有的技术问题都来自项目部，工人以劳动的形式出现，这就要求工程管理人员转变思维，特别是隧道测量人员，从以前只进行隧道控制点审核到放样的各个工序。

测量员的放样和监测工作直接影响到工程的造价和安全。

因此，在公路隧道施工过程中，测量误差和精度控制非常重要。

关键词：公路隧道；施工测量；误差；精度；保证措施一、公路隧道施工测量误差分析一般来说，在公路隧道工程施工的测量过程中，测量精度会受到各种因素的影响，导致测量结果与工程情况之间存在一定的误差，导致最终的计算和审核出现偏差。

一般情况下，公路隧道工程施工的测量误差受控制网布局、外界因素、测量仪器、观测器技术水平等因素的影响，给测量结果带来不同程度的测量误差。

在施工测量过程中，测量的精度和精度一直是测量工作的重中之重，但测量误差是不可避免的，任何测量都会伴随着测量误差的出现而导致最终计算结果的失真。

通过对工程测量误差来源的综合比较分析，发现造成测量误差的主要原因有以下两个方面，进一步分析有助于减少测量误差。

1.控制网布设公路隧道控制网的布置对整个隧道工程的测量非常重要。

制定控制网方案的主要依据包括对施工现场的水文、地形等资料的调查和收集，以及施工过程中竖井、斜井、平行坑的设计和布置。

为了满足公路隧道工程的相关要求，在铺设控制网络时，需要考虑与现场环境相匹配的测量仪器类型，在相应条件下，分析按此方案铺设控制网络的可行性和精度，并进一步对原设计进行调整和优化，以提高控制网络的精度和与现场环境的兼容性。

隧道贯通测量误差预计方案隧道进出口、斜井间贯通时，除进行洞外导线和洞外高程测量之外，还必须进行隧道洞内和进出口、斜井间的联系测量。

所以在进行贯通测量误差预计时，要考虑隧道进出口、斜井间的联系测量误差及隧道洞内测量误差的综合影响。

（一）测量方案简述工程要求水平重要方向x’上的容许偏差为0.3m,竖直方向上的容许偏差为0.05m.(1) 隧道洞外进口、斜井按B级GPS网进行测量，测量时采用美国产天宝5800GPS观测2个时段，每个时段测量1.5小时。

(2)定向测量尤溪隧道进口、斜井各采用几何定向。

1、对中误差当定向边边长d=400m时，仪器及棱镜的对中误差为：E C=E T=±1”。

2、测线前后两测回的平均值误差M平=±1/√2=±0.71”.则M定=±√M EC2+M ET2+M平=±√12+12+0.712=±1.58”3、洞内导线测量进口从洞口起始边GCPI140-GCPI119边开始，沿大里程方向闭合到秀村斜井的CPI140-3~CPI140-4边。

测角、测边采用日本产SOKKIA SET230R全站仪，角度测9个测回:每边往、返各测3个测回，一测回内读数误差不大于5mm,单程测回间较差不大于10mm,往测及返测边长化算到隧道平均高程面上水平距离（经气象和倾斜改正）后的互差，不得大于边长1/6000。

所有闭（附）合导线和支导线均有不同观测者独立测量两次，取两次测量的角度及边长平均值，并进行严密平差计算。

4、隧道洞外水准测量进口与秀村之间的水准测量按照洞外二等水准要求实测，自进口洞外水准点GCPI140到秀村斜井洞口水准点BM60进行往返观测单程路线长度27KM，同时采用美国Trimble电子水准仪和日本产Sokkia电子水准仪实测。

5、洞内水准测量采用苏-光自动安平水准仪往返观测，往返高差的较差不大于±4√L(L 为水准点间的长度，以km 为单位)。

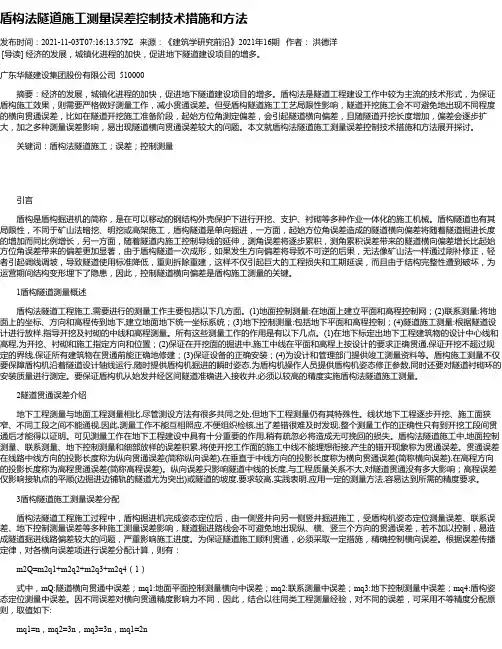

盾构法隧道施工测量误差控制技术措施和方法发布时间：2021-11-03T07:16:13.579Z 来源：《建筑学研究前沿》2021年16期作者：洪德洋[导读] 经济的发展，城镇化进程的加快，促进地下隧道建设项目的增多。

广东华隧建设集团股份有限公司 510000摘要：经济的发展，城镇化进程的加快，促进地下隧道建设项目的增多。

盾构法是隧道工程建设工作中较为主流的技术形式，为保证盾构施工效果，则需要严格做好测量工作，减小贯通误差。

但受盾构隧道施工工艺局限性影响，隧道开挖施工会不可避免地出现不同程度的横向贯通误差，比如在隧道开挖施工准备阶段，起始方位角测定偏差，会引起隧道横向偏差，且随隧道开挖长度增加，偏差会逐步扩大，加之多种测量误差影响，易出现隧道横向贯通误差较大的问题。

本文就盾构法隧道施工测量误差控制技术措施和方法展开探讨。

关键词：盾构法隧道施工；误差；控制测量引言盾构是盾构掘进机的简称，是在可以移动的钢结构外壳保护下进行开挖、支护、衬砌等多种作业一体化的施工机械。

盾构隧道也有其局限性，不同于矿山法暗挖、明挖或高架施工，盾构隧道是单向掘进，一方面，起始方位角误差造成的隧道横向偏差将随着隧道掘进长度的增加而同比例增长，另一方面，随着隧道内施工控制导线的延伸，测角误差将逐步累积，测角累积误差带来的隧道横向偏差增长比起始方位角误差带来的偏差更加显著，由于盾构隧道一次成形，如果发生方向偏差将导致不可逆的后果，无法像矿山法一样通过刷补修正，轻者引起调线调坡，导致隧道使用标准降低，重则拆除重建，这样不仅引起巨大的工程损失和工期延误，而且由于结构完整性遭到破坏，为运营期间结构变形埋下了隐患，因此，控制隧道横向偏差是盾构施工测量的关键。

1盾构隧道测量概述盾构法隧道工程施工,需要进行的测量工作主要包括以下几方面。

(1)地面控制测量:在地面上建立平面和高程控制网；(2)联系测量:将地面上的坐标、方向和高程传到地下,建立地面地下统一坐标系统；(3)地下控制测量:包括地下平面和高程控制；(4)隧道施工测量:根据隧道设计进行放样,指导开挖及衬砌的中线和高程测量。

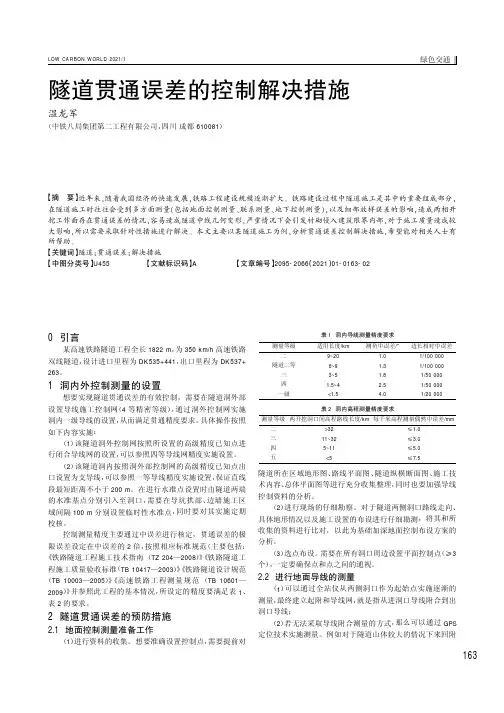

隧道贯通误差的控制解决措施温龙军（中铁八局集团第二工程有限公司，四川成都610081）【摘要】近年来,随着我国经济的快速发展,铁路工程建设规模逐渐扩大。

铁路建设过程中隧道施工是其中的重要组成部分,在隧道施工时往往会受到多方面测量(包括地面控制测量、联系测量、地下控制测量),以及细部放样误差的影响,造成两相开挖工作面存在贯通误差的情况,容易造成隧道中线几何变形,严重情况下会引发衬砌侵入建筑限界内部,对于施工质量造成较大影响,所以需要采取针对性措施进行解决。

本文主要以某隧道施工为例,分析贯通误差控制解决措施,希望能对相关人士有所帮助。

【关键词】隧道;贯通误差;解决措施【中图分类号】U455【文献标识码】A【文章编号】2095-2066（2021）01-0163-020引言某高速铁路隧道工程全长1822m，为350km/h高速铁路双线隧道，设计进口里程为DK535+441，出口里程为DK537+263。

1洞内外控制测量的设置想要实现隧道贯通误差的有效控制，需要在隧道洞外部设置导线施工控制网（4等精密等级），通过洞外控制网实施洞内一级导线的设置，从而满足贯通精度要求。

具体操作按照如下内容实施：（1）该隧道洞外控制网按照所设置的高级精度已知点进行闭合导线网的设置，可以参照四等导线网精度实施设置。

（2）该隧道洞内按照洞外部控制网的高级精度已知点出口设置为支导线，可以参照一等导线精度实施设置，保证直线段最短距离不小于200m。

在进行水准点设置时由隧道两端的水准基点分别引入至洞口，需要在导坑拱部、边墙施工区域间隔100m分别设置临时性水准点，同时要对其实施定期校核。

控制测量精度主要通过中误差进行核定，贯通误差的极限误差设定在中误差的2倍，按照相应标准规范（主要包括：《铁路隧道工程施工技术指南（TZ204—2008）》《铁路隧道工程施工质量验收标准（TB10417—2003）》《铁路隧道设计规范（TB10003—2005）》《高速铁路工程测量规范（TB10601—2009）》并参照此工程的基本情况，所设定的精度要满足表1、表2的要求。

大广南高速公路湖北黄石至通山某标段东方山隧道贝通测量误差分析某集团有限公司大广南高速公路某合同段某年某月某日东方山隧道贯通测量误差分析1、说明由于测量过程中不可避免地带有误差，因此贯通实际上总是存在偏差的。

隧道贯通接合处的偏差可能发生在空间的三个方向中，即沿隧道中心线的长度偏差，垂直于隧道中心线的左右偏差（水平面内）和上下的偏差（竖直面内）。

第一种偏差只对贯通在距离上有影响，对隧道的质量没有影响，而后两种方向上的偏差对隧道质量有着直接影响，所以这后两种方向上的偏差又称为贯通重要方向的偏差。

贯通的容许偏差是针对重要方向而言的。

2、工程概述大广南高速公路东方山隧道位于鄂州市汀祖镇与黄石市下陆区东方山街道办。

隧道进口位于鄂州市汀祖镇上张村东方朔纪念馆北西侧山坡；隧道出口位于黄石市下陆区东方山街道办陆柏林村，设计为分离式隧道，大致由北东往南西向展布。

起终点对应里程桩号ZK165+303 〜ZK168+202 (YK165+308 〜YK168+239 )全长2899m(右幅2931m),进出口均采用削竹式洞门，整个隧道采用机械通风，电光照明。

3、选择贯通测量方案为了加快施工速度，改善通风状况及劳动条件，我们决定采用进、出口两个工作面相向掘进。

为了保证各掘进工作面沿着设计的方向掘进，使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求，满足隧道贯通的精度，所以它的贯通测量的方案选择及误差预计都是必要的。

贯通测量方案和测量方法选用的是否合理，一方面要看它们在实地施测时是否切实可行，另一方面还要看贯通测量的精度是否能满足隧道贯通的设计容许偏差要求。

进行误差预计的目的就是帮助我们选择合理的测量方案和测量方法，做到隧道贯通心中有数，既不应由于精度不够而造成工程损失，也不盲目追求高的精度，而增加测量工作量，尤其对长大隧道的贯通有着十分重要的意义。

3. 1选择贯通测量方案：3. 1. 1工地调查收集资料，初步确定贯通测量方案。

公路隧道施工测量误差及精度保证措施摘要：公路工程隧道施工过程中的测量误差与精度控制显得尤为重要。

随着隧道施工越来越规范，施工质量检测越来越严格，以前的施工做法已不能采用，所以施工的利润必须从施工过程控制中解决，优秀的测量人员能够控制好超欠挖，不仅影响成本、还影响着工程进度，如超挖后出渣量、喷锚混凝土、二衬混凝土等人力、物力、机械成本增加，如欠挖需人力或者机械清运，若加以补炮的话，更易形成超挖，既影响工程进度又增加成本，所以隧道施工控制好超欠挖是实现工程质量、工程进度、经济效益最重要的环节。

关键词：公路隧道；测量误差；精度措施引言随着我国交通运输业的迅猛发展，越来越多的隧道和隧道建设项目。

在隧道施工中，建立满足精度要求的隧道控制网络是隧道顺利运行的前提。

隧道施工控制网包括隧道高程控制网和隧道高程控制网。

隧道平面控制网采用导线建立，隧道高度控制网采用水平勘测。

隧道穿越误差主要是水平和垂直贯通误差，其中水平和垂直贯通误差是影响隧道穿越精度的关键因素，而垂直贯通误差对隧道运行的影响较小。

1公路隧道工程测量技术精度控制的必要性公路隧道工程设计开展阶段，相关测量人员应对施工区域地形地貌以及周边气候环境情况进行全面勘察，并对比往年相关地形测量以及环境变化数据，这些数据对于公路隧道工程测量精准度影响较大，如果这些数据出现明显偏差，会导致实际工程测量结果也发生一定程度偏差，导致实际公路隧道工程建设质量难以保证，对于人力资源、资金使用及施工周期均造成负面干扰，严重时引发工程质量安全事故。

因此，针对这种情况，要求公路隧道工程测量精度控制在合理范围内，但如果过度严格要求测量精准度，实际工程测量耗时较长且测量工作量大，这样会导致一定程度资源及资金浪费。

实际公路隧道工程项目施工阶段，测量人员实施工程测量工作的核心目的在于控制施工作业的精准度，并依据相关施工目标的具体情况制定相应的测量标准。

具体测量时，工程测量误差要求范围具有明显的差异性，实际测量工作实施前，测量人员应当预先了解相关工程测量要求，然后开展测量作业，这样能够将测量精度控制在要求范围，为实际施工作业提供有效的数据支持。

松山特长隧道洞贯通误差估算发表时间：2020-05-09T14:30:33.030Z 来源：《城镇建设》2020年第3卷2月第5期作者：裴生棠[导读] 针对松山特长隧道引起的贯通误差估算问题【摘要】：针对松山特长隧道引起的贯通误差估算问题，在规范、规程和设计等直接控制指标的基础上，根据误差理论推导出间接指标，以便对整个贯通施工进行质量控制，从而保证隧道的顺利贯通。

本文以松山隧道为例进行分析，进一步说明贯通误差估算对公路隧道贯通工程的重要前瞻作用。

【关键词】：松山特长隧道；控制测量及贯通；贯通误差估算；一、工程概况及说明：延庆至崇礼高速公路松山特长隧道工程河北段始于京冀界附近，重点位于金家口村村南，隧道左幅ZK13+242.119-ZK20+486，长7243.881m，右幅K13+248.085-K20+460，长7211.915m，布设两条斜井，1号斜井长900.994m，2号斜井长1099.146m。

根据施工组织安排，2号斜井进入正洞后左洞同时向崇礼和北京方向掘进施工，右洞向北京方向掘进施工，为指导和控制该隧道的施工，确保隧道顺利贯通，避免贯通误差过大，制定一个切实可行的控制测量方案并对其贯通误差进行估算，显得尤为重要。

隧道的贯通误差主要来源于洞外和洞内控制测量精度，本工程施工前已经对该洞外控制网进行了复核并报监理审批，本方案仅对洞内控制测量进行设计并进行相应的贯通误差估算工作。

二、隧道洞内控制测量：１、贯通误差控制指标：根据《工程测量规范》中对于公路隧道贯通误差、贯通中误差的基本要求，对施工误差进行控制，各种误差控制和要求详见下表１、表２。

２、平面控制测量设计：（１）洞内平面控制测量等级的确定：根据相关测量规范要求，隧道洞内平面控制测量的等级，应根据隧道两开挖洞口间长度按下表３选取。

延崇ZTI标2号斜井口距出口、距河北段１号斜井口之间的长度均超过５ｋｍ，所以洞内平面控制测量应按照三等导线网进行测设。
