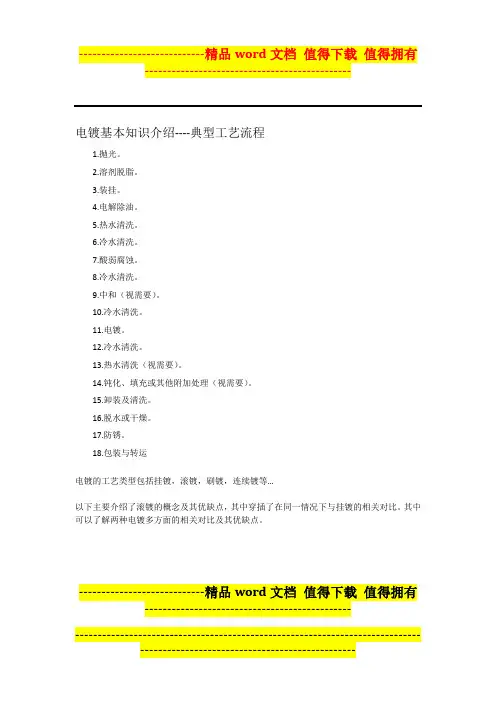

滚镀挂镀区别分析精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电镀典型工艺流程1.抛光。
2.溶剂脱脂。
3.装挂。
4.电解除油。
5.热水清洗。
6.冷水清洗。
7.酸弱腐蚀。
8.冷水清洗。
9.中和（视需要）。
10.冷水清洗。
11.电镀。
12.冷水清洗。
13.热水清洗（视需要）。
14.钝化、填充或其他附加处理（视需要）。
15.卸装及清洗。
16.脱水或干燥。
17.防锈。
18.包装与转运电镀的工艺类型包括挂镀，滚镀，刷镀，连续镀等…以下主要介绍了滚镀的概念及其优缺点，其中穿插了在同一情况下与挂镀的相关对比。
其中可以了解两种电镀多方面的相关对比及其优缺点。
滚镀的概念和优缺点目录一、滚镀的概念?二、滚镀的特征?1.滚镀是将分散的小零件集中在滚筒内进行的?2.滚镀是在小零件不停地翻滚过程中进行的?3.滚镀的电流是以间接方式进行传输的?三、滚镀的优点?1.节省劳动力，提高劳动生产效率?2.镀件表面质量好?3.镀层厚度波动性小?4.占地面积小?四、滚镀的缺陷?1.混和周期带来的缺陷?2.滚镀的结构缺陷?3.间接导电方式带来的缺陷?4.电流密度控制方面的缺陷?一、滚镀及挂镀的概念通常情况下电镀有两种方式，一种是挂镀，一种是滚镀。
挂镀也叫吊镀，是将零件装在挂具上进行镀层沉积处理的一种电镀方式，一般用于大尺寸零件(如车圈)的电镀。
其特点是大零件小批量，镀层厚度10μm 以上。
而对于因形状、大小等因素影响无法或不宜装挂的小零件(如小螺丝)，则一般采用滚镀。
滚镀严格讲叫滚筒电镀，它是将一定数量的小零件置于专用滚筒内、在滚动状态下以间接导电方式使零件表面沉积上各种金属或合金镀层、以达到表面防护、装饰或功能性目的的一种电镀方式。
其特点是小零件大批量，镀层厚度10μm以下。
典型的滚镀过程是这样的：将经过镀前处理的小零件装进滚筒内，零件靠自身重力将滚筒内的阴极导电装置紧紧压住，以保证零件受镀时所需要的电流能够顺利传输。
然后，滚筒以一定速度按一定方向旋转，零件在滚筒内受到旋转作用后不停地翻滚、跌落。
同时，金属离子受到电场作用后在零件表面还原为金属镀层，滚筒外新鲜溶液连续不断地通过滚筒壁板上无数的小孔补充到滚筒内，而滚筒内的溶液及电镀过程中产生的气体也通过这些小孔不断地排出筒外。
挂镀需要将零件一个一个地装或绑在挂具上，费时、费力、费人工，且镀层质量欠佳，如出现“挂具印”，或表面光洁度不够等。
另外，一种叫做筐镀的特殊挂镀也会经常被采用，它是将小零件放在一个金属丝做成的小筐或底部镶有电极的塑料筐内，然后挂到阴极棒上电镀的一种方式。
这种方式在电镀过程中，为使各零件尽可能均匀受镀，需要不时摘下小筐对零件进行翻动，或用一根非金属棒搅动筐内的零件。
因此操作类似淘米或炒菜，所以也有人形象地称之为淘镀或炒镀。
但即使这样镀层质量同样难以令人满意，主要表现为各零件的镀层厚度及表面质量等波动较大，且劳动力同样受到对零件进行搅动、翻动等繁琐操作的束缚，劳动生产效率不能提高。
但在滚镀发明之前，小零件电镀只能采用挂镀。
滚镀的出现使小零件电镀落后的技术状况得到改变，它将电镀工人从繁琐的装挂或筐镀劳动中解放出来，节省了劳动力，提高了劳动生产效率，且镀层质量也大为改观，这在小零件电镀领域无疑有着非常积极的意义。
目前，滚镀的加工量约占整个电镀加工的50%左右，并涉及到镀锌、铜、镍、锡、铬、金、银及合金等几十个镀种。
并且，滚镀的适用范围非常广，诸如紧固件、冲压件、水暖件、电子元器件及其它类似的大批量镀件等。
甚至在电镀界曾流传这样一句话，“只要镀件能装进滚筒就能滚镀”，这句话虽有点夸大，但却能形象地说明滚镀在今天电镀工业中所具有的优势。
时至今日，滚镀已发展成为应用非常普遍且几乎与挂镀并驾齐驱的的一种电镀方式。
（ps：一般的大的工件,表面有棱角的大工件,工件的一端的外径小于工件的内孔,有螺纹的(3/8英制,公制在M12以上)镀金或镀银要挂镀.主要是防止外打伤,产品挤入电镀不良，打变型。
滚镀主要是工件小,无棱角,无螺纹.或小螺纹.滚镀成本比挂镀便宜好多. ）二、滚镀的特征滚镀一般应具备以下几个基本特征。
1.滚镀是将分散的小零件集中在滚筒内进行的小零件挂镀时单独分装悬挂，当电镀加工量较大时需要大量的人工，劳动生产效率极低。
滚镀则将分散的小零件集中起来进行处理，无需再进行繁琐的装挂操作，节省了劳动力，提高了劳动生产效率。
将分散的小零件集中在一起的装置叫做滚筒，滚筒是承载着小零件在不停地翻滚过程中受镀的一个盛料装置。
典型的滚筒呈六棱柱状，水平卧式放置。
滚筒壁板的一面开口，电镀时一定数量的小零件从开口处装进滚筒内，并占其一定的比例，然后盖上滚筒盖将开口封闭。
滚筒壁板上布满许多小孔，电镀时零件与阳极间电流的导通、筒内外溶液交换及筒内气体排出等都需要通过这些小孔才能实现。
滚筒内的阴极导电装置一般通过铜线或棒从滚筒两侧的中心轴孔穿出，然后分别固定在滚筒左右墙板的导电搁脚上。
零件在滚筒内靠自身重力与阴极连接。
小零件滚镀就是在这样的装置内进行的。
滚筒的结构、尺寸、大小、转速、导电方式及开孔率等诸多因素均与滚镀的生产效率、镀层质量等息息相关。
所以，滚筒是整个滚镀技术研究的重点之一。
2.滚镀是在小零件不停地翻滚过程中进行的滚镀时小零件在滚筒内并非静止不动，而是随滚筒旋转不停地翻滚。
这种翻滚具体到某一个零件的情况是：一会儿被埋进整个堆积零件的内部，一会儿又翻到外表面。
这样周而复始，直到整个滚镀过程结束。
那么，为什么要使小零件在滚筒内不停地翻滚呢(1)保证每个零件都能均匀受镀。
小零件在滚筒内是堆积在一起的，其中一部分零件分布在堆积体内部，称之为内层零件；另一部分零件则分布在堆积体外表面，称之为表层零件(如图1-1所示)。
并且，根据表层零件所处位置不同将其分成外露表层零件(图1-1中AB线零件)和紧贴滚筒内壁的表层零件(图1-1中AC、CE、ED、DB线零件)两部分。
滚镀时，金属离子实际只在表层零件表面还原为金属镀层，而内层零件因受到表层零件的屏蔽、遮挡等影响只有电流通过，却几乎没有电化学反应发生。
所以，为能有机会受镀，内层零件就需要从堆积体内部翻出变为表层零件。
但表层零件也不能长时间停留，电镀进行一会儿后，受到滚筒的旋转作用又变成内层零件。
这样，小零件只有不停地翻滚，才能促使内层零件与表层零件不断地变化、转换，并最终保证每一个零件都有均匀受镀的机会。
?图1-1滚筒中内层零件与表层零件分布示意图1-内层零件；2-表层零件(2)避免表层零件烧焦。
小零件在滚筒内如果不翻滚而处于静止状态，那么使用很小的电流密度，就可能使表层零件附近金属离子匮乏而使镀层烧焦。
尤其紧贴滚筒内壁的表层零件，会使从孔眼处进入滚筒的电流受到阻碍，从而集中在零件上紧挨孔眼部位的狭小表面，造成该处镀层烧焦留下黑色眼点，即所谓的“滚筒眼子印”。
这时，小零件在滚筒内翻滚的作用，类似挂镀的溶液搅拌或阴极移动。
挂镀时若无溶液搅拌或阴极移动的作用，则电流密度上限不易提高，镀层沉积速度也难以加快。
3.滚镀的电流是以间接方式进行传输的挂镀时，零件所需要的电流由挂具直接传输，零件与挂具紧密接触，中间没有任何介质。
因此，挂镀的电流传输平稳，接触电阻小，各零件所需要的电流基本不因传输问题而受到影响。
但滚镀时，零件是整体压在滚筒内阴极导电装置上的，与阴极直接相连的零件只有极少部分，而绝大部分只能通过堆积重叠的零件与阴极导通。
所以，滚筒内的阴极只能首先将电流输送给与自己直接接触的零件，然后由这些零件输送给其它零件，并在其它零件与零件间一个一个地传输下去，这就是滚镀的间接导电方式。
这无疑是滚镀的又一重要特征,它因为主要靠零件与零件间间接导电，而非零件与阴极直接接触导电，所以零件的接触电阻较之挂镀要大。
三、滚镀的优点滚镀与小零件挂镀相比，其优点主要体现在以下几个方面。
1.节省劳动力，提高劳动生产效率滚镀将数目众多的小零件集中在一起进行电镀，省掉了繁琐的装挂，节省了劳动力，提高了劳动生产效率，这是与小零件挂镀相比滚镀最大的优越性。
例如，某厂￠5mm×5mm铁螺丝滚镀亮镍，采用GD-10型滚镀机1台，1个工人操作，每班产量约70～80kg。
而该厂最初采用铜丝捆扎挂镀的方法，1个工人每班最多生产5～6kg，若每班产量70～80kg，则约需工人8～12名。
再如，近些年自动化滚镀技术发展迅速，实现了从装料到卸料整个生产过程全自动化无人操作，这真正是把滚镀劳动生产效率高的优越性发挥到了极致。
实践证明，正是由于滚镀代替了落后的小零件挂镀的生产方式，才使小零件大规模的工业化生产得以实现。
所以，滚镀的发明与广泛应用是小零件电镀技术发展的一次重大飞跃！2.镀件表面质量好滚镀时，因零件与零件间相互抛磨，使粗大的晶体在零件表面不能长大，因此得到的镀层细致、柔和、颜色均匀，表面有很高的光洁度。
例如，水暖管箍及弯头(玛钢件)镀锌，这种零件属可滚镀可挂镀的情况，但滚镀的零件表面质量远优于挂镀。
再如，质量上乘的滚镀镍小螺丝，表面细致、光滑，抓在手里轻轻地揉搓，给人一种丝绸般舒适的感觉；而采用铜丝捆扎挂镀出来的效果却会大打折扣。
3.镀层厚度波动性小镀层厚度波动性，反映各零件间镀层厚度的接近程度。
镀层厚度波动性小，说明各零件间镀层厚度的接近程度好。
滚镀时，小零件在滚筒内一会儿从内层翻到表层，一会儿又从表层翻回内层，翻到表层时零件正常受镀，翻回内层时电化学反应基本停止。
电镀刚进行不久时，总有一部分零件翻到表层的机会多，则受镀机会多，镀层厚；而另一部分零件翻到表层的机会少，则受镀机会少，镀层薄。
但随电镀时间的延长，不同零件翻进翻出的几率逐渐均等，各零件间的镀层厚度逐渐接近，则镀层厚度波动性逐渐变小。
并且，不同零件在滚筒内受到的各种作用也逐渐均等，则各零件间的表面质量也逐渐趋于相同。
而小零件挂镀时，因不同零件受镀的条件(如悬挂位置)不同，则电流分布不均等，各零件间的镀层厚度差别较大。
例如，同样一个挂具上的零件，挂在中间还是边缘，上层还是下层，受金属尖端效应的影响，镀层厚度都会有不同的结果。
4.占地面积小因为滚镀对分散的零件进行集中处理，增加了镀槽对零件的承载量，所以与处理相同数量零件的挂镀相比，占地面积大大减小，这在土地资源日益紧缺的今天是难能可贵的。
并且，处理零件的数量越多，滚镀的这种优势就越明显。
例如，一种直径￠50mm内孔￠22mm的铁垫圈镀锌，这种零件可滚镀也可挂镀。
若采用滚镀，使用GD-20型滚筒1只，则溶液量一般约400L即可，整台滚镀机占地约平方米，这时该设备一次可处理零件约20kg。
但若采用挂镀，同样的溶液量及设备占地，一次只能处理零件约，若要一次处理零件20kg，约需8～9倍于滚镀的占地。
