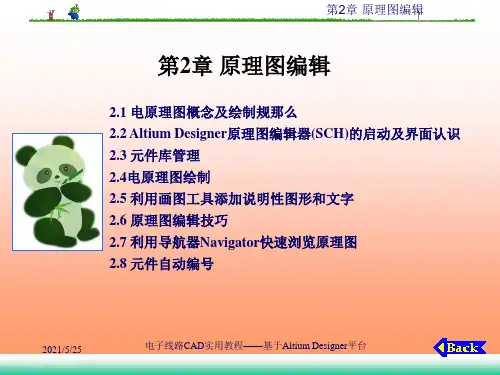

电子线路CAD实用教程-基于Altium Designer平台第2章 原理图编辑幻灯片PPT

电子线路CAD实用教程-基于Altium Designer平台第2章 原理图编辑幻灯片PPT

2021/5/25
图2.2.10 直角拖拽与任意角度拖拽
电子线路CAD实用教程——基于Altium Designer平台
第2章 原理图编辑
Optimize Wire & Bus(优化导线及总线)复选项：该选项处于选中状态时，在连线过程 中自动优化连线及总线。自动识别连线起点、终点，并自动将彼此相连的多个线段连接成 一条完整的直线或折线，以防止出现连线错误现象。因此，建议启用该选项。
图纸类型、尺寸、底色、标题栏等的选择
2021/5/25
图文档选择)设置窗口
电子线路CAD实用教程——基于Altium Designer平台
设置SCH的工作环境
第2章 原理图编辑
单击“DXP〞菜单下的“偏好选项〞〔preferences〕命令，在弹出的对话框内，单击 “Schematic〞标签前的“+〞号，展开与Schematic工作环境有关的设置项。
2021/5/25
电子线路CAD实用教程——基于Altium Designer平台
第2章 原理图编辑
2.1 电原理图概念及绘制规那么
电原理概念
元件电气图形符号 电源符号
所谓电原理图就是使用电子元器件的电气图形 符号以及绘制电原理图所需的导线、总线等示意 性绘图工具来描述电路系统中各元器件之间的电 气连接关系，是一种符号化、图形化的语言，如 图所示。
第2章 原理图编辑
2.3 元件库管理
在原理图编辑过程中，为迅速找出特定元件的电气图形符号、封装形式等信息， Altium Designer借助“元件库面板〞组织、管理数量众多的集成元件库文件(.IntLib)、各编 辑器库文件，如SchLib、PcbLib、Pcb3DLib等。
2021/5/25

电气CAD全套ppt完整版课件整本书电子教案最全教学教程

电气CAD全套ppt完整版课件整本书电子教案最全教学教程
*
图2.5 集中表示法示例
*
2.2.2 半集中表示法 把一个项目中某些部分的图形符号在简图中分开布置，并用机械连接符号把它们连接起来，称为半集中表示法。在半集中表示法中，机械连接线可以弯折、分支或交叉。
图2.7 半集中表示法示例
*
2.2.3 分开表示法 把一个项目中某些部分的图形符号在简图中分开布置，并使用项目代号(或文字符号)表示它们之间关系的方法，称为分开表示法，分开表示法也称为展开法。分开表示法也就是把集中表示法或半集中表示法中的机械连接线去掉，在同一个项目图形符号上标注同样的项目代号。
*
(2) 设备用图形符号在电气图中应用
图1.15 附有设备用图形符号的电器图示例
*
2. 常用设备用图形符号 电气设备用图形符号分为6个部分： 通用符号， 广播、电视及音响设备符号， 通信、测量、定位符号， 医用设备符号， 电话教育设备符号， 家用电器及其他符号。
*
1.2.3 标志用图形符号和标注用图形符号 1．标志用图形符号 标志用图形符号的种类及用途如下： (1) 公共信息用标志符号向公众提供不需专业或职业训练就可理解的信息； (2) 公共标志用符号传递特定的安全信息； (3) 交通标志用符号传递特定交通管理信息； (4) 包装储运标志用符号用于货物外包装，以提示与运输有关的信息。 与某些电气图关系较密切的公共信息标志用图形符号见P19图1.16。
*
第2章 电气图的基本表示方法
2.1 电气线路的表示方法 2.1.1 多线表示法 电气图中的每根连接线或导线各用一条图线表示的方法，称为多线表示法。 多线表示法能比较清楚地看出电路的连接，一般用于表示各相或各线内容的不对称情况和要详细地表示各相或各线的具体连接方法的情用图形符号表达不清楚或某些含义不便用图形符号表达时，可在图上加注释。注释可采用两种方式：一是直接放在所要说明的对象附近；二是在所要说明的对象附近加标记，而将注释放在图中其他位置或另一页。 (2)详图。 详图实质上是用图形来注释，这相当于机械制图的剖面图，就是把电气装置中某些零部件和连接点等结构、做法及安装工艺要求放大并详细表示出来。

《电子电路CAD》课件

《电子电路CAD》课件
手机充电器、工业电源等。
数字逻辑电路设计
总结词
数字逻辑电路设计是电子电路CAD的一个重要应用领域，主要用于数字信号的处理和传输。
详细描述
在数字逻辑电路设计中，电子电路CAD软件可以帮助工程师进行逻辑门电路的设计、组合逻辑电路的设计、时序 逻辑电路的设计等，实现数字信号的逻辑运算、比较、编码、解码等功能，广泛应用于计算机硬件、数字通信、 数字控制等领域。
通过原理图设计，用户可以快速地构建电路原理图，并 进行电路分析和仿真。
原理图设计还包括自动布线、元件布局优化等功能，提 高电路设计的效率和可制造性。
PCB设计
01
PCB设计是电子电路CAD的重要功能之一，它负责将原理图转化为实 际的印刷电路板。
02
PCB设计工具提供可视化的编辑环境，用户可以在其中进行电路板的 布局和布线。
学习方法分享
理论与实践相结合
在学习过程中，注重理论与实践相结合，多 进行实际操作，加深理解。
由浅入深学习
从基础开始学习，逐步深入，不要急于求成 。
多做笔记
对于重要的知识点和操作技巧，建议多做笔 记，方便回顾和复习。
参与项目实践
尽可能参与实际项目，将所学知识应用于实 践中，提升自己的技能水平。
学习建议与心得
详细描述
在音频电路设计中，电子电路CAD软件可以帮助工程师进行电路原理图设计、布局和布线，实现音频 信号的放大、滤波、混响等处理效果，广泛应用于音响设备、录音设备、音频处理设备等领域。
电源电路设计
总结词
电源电路设计是电子电路CAD的另一个重要应用领域，主要用于为电子设备提供稳定 的电源。
详细描述
在电源电路设计中，电子电路CAD软件可以帮助工程师进行电源模块的设计和优化， 实现电压转换、电流调节、稳压等功能，广泛应用于各种电子设备中，如计算机电源、

《电子电路CAD》课件

《电子电路CAD》课件
接受实验室导师的评估和反馈，提升能力。
总结与答疑
在这个部分，我们将总结所学内容，并解答学员的问题。
1 知识回顾
回顾课程中的重要知识点和技巧。
2 实践回顾
总结实验室实践项目中的经验和教训。
3 答疑环节
解答学员在课程中遇到的问题和困惑。
4 课程结尾
结束课程，感谢学员的参与和努力。
案例分析
2
合适的工具。
通过实际案例分析，学习如何使用工具
解决设计问题。
3
项目设计
完成一个实际的电路设计项目，应用所 学知识。
实验室实践及考核
在实验室中进行实际的电子电路CAD实践，并接受考核。
1 实验项目
2 报告撰写
参与实验室项目，锻炼实际操作能力。
撰写实验报告以记录实验过程和结果。
3 评估与反馈
电路实现技术及其发展
探索电路实现的各种技术，并了解其发展趋势。
印刷电路板（PCB）
了解PCB的制作和组装过程。
集成电路（IC）
学习IC的原理和应用。
无线通信
探索无线电路的设计和发展。
电子电路CAD工具的使用与案例
学习使用电子电路CAD工具进行电路设计，并掌握其实际应用。
1
工具介绍
了解入了解项目需求和限制条件。
2
电路设计
根据需求设计电路结构和功能。
3
性能评估
评估设计电路的性能和可靠性。
电路模拟方法与技巧
学习使用电子电路CAD工具进行电路模拟的方法和技巧。
模拟电路设计
使用电子电路CAD工具设计各种类型的模拟电路。
参数调整
通过调整模拟电路参数，实现设计目标。
性能分析
分析模拟电路的性能和特点。

电子电路CADPPT课件

电子电路CADPPT课件

手工创建新的元件封装
（3）绘制外形轮廓 ① 将工作层切换为顶层丝印层（TopOverLay）。 ② 因为圆弧半径为25mil，将捕获栅格从20mil设为5mil，以
便于捕获位置。方法：单击主工具栏的按钮，在弹出的对 话框输入5mil ③ 利用中心法绘制圆弧。圆心坐标为（150，50），半径为 25mil，圆弧形状为半圆。 执行菜单命令Place|Arc(Center)，或单击放置工具栏的 按钮即可绘制圆弧。
Center：将元件的中心作为参考点； Location：设计者选择一个位置作 为参考点 （5）命名与保存 命名：左键单击PCB元件库管理器中的Rename按钮，弹出 重命名元件对话框，如图所示。在对话框中输入新建 元件封装的名称，单击OK按钮即可。本例命名为DIP-8。
5.7.4 使用向导创建元件封装
① 在元件封装库编辑器中，执行菜单命令Tools|New Component，或在PCB元件库管理器中单击Add按钮，系 统弹出如图所示的元件封装生成向导。
5.8 元件封装的管理
5.8.1 浏览元件封装
在PCB元件库管理器中，单击 Browse PCBLib选项卡，进入 元件库浏览管理器。
元件过滤框（Mask框）：用于元 件过滤，即将符合过滤条件的 元件在元件列表框中显示。
5.8 元件封装的管理
5.8.2 添加元件封装 5.8.3 元件封装重命名 5.8.4 删除元件封装 放置元件封装
预先打开要放置元件的PCB文件，然后在元件封装库 编辑器中的PCB元件浏览管理器的元件列表框中选取要 放置的元件，单击Place按钮。
如果在放置之前，没有打开任何一个PCB 文件，系 统会自动建立一个PCB文件，并打开它以放置元件封装。 5.8.6 编辑引脚焊盘 5.8.7 设置信号层颜色

《电子线路CAD实用教程》第8章PCB设计系统的操作-PPT课件

《电子线路CAD实用教程》第8章PCB设计系统的操作-PPT课件
电子线路CAD实用教程 邓 奕 主编 华中科技大学出版社
【实例8-1】窗口操作(P143)
主要实现对窗口的操作，主要包括：窗口的放 大、窗口的缩小、文件的重叠。
课堂演示
电子线路CAD实用教程
邓
奕 主编
华中科技大学出版社
8.4 放置元件与属性编辑
元件封装的放置和元件封装属性的编辑是 PCB 设计的一个重要步骤，所以设计者必须熟悉常用的 元件封装的放置方法与元件封装属性的编辑方法。 本节将着重讲解元件封装的放置及其属性编辑方法。
电子线路CAD实用教程
邓
奕 主编
华中科技大学出版社
8.9 库文件的操作
元件在PCB图中是以元件封装的形式表示的，启动 元件封装库编辑器的步骤如下： （ 1 ） 在 【File】/【New】 命 令 ， 单 击 【PCB Library Document】选项，再单击【OK】按钮即可新 建一个PCB封装库文件。
电子线路CAD实用教程
邓
奕 主编
华中科技大学出版社
8.9 库文件的操作
元件在PCB图中是以元件封装的形式表示的，启动 元件封装库编辑器的步骤如下：
（2）在新建的PCB库文件上单击鼠标右键，选 择【Rename】命令，即可对新建的库文件命名。
电子线路CAD实用教程
邓
奕 主编
华中科技大学出版社
课堂演示
电子线路CAD实用教程 邓 奕 主编 华中科技大学出版社
8.7 电路板上文字的制作
在制作印刷电路板时，常常需要在其表面放置 一些字符串来说明本电路板的功能等。这些字符串 不具有电气特性，不能连接到网络上，对电路的电 气特性不会造成任何影响，因此，它可以放置在机 械层，也可以放置在丝印层上。

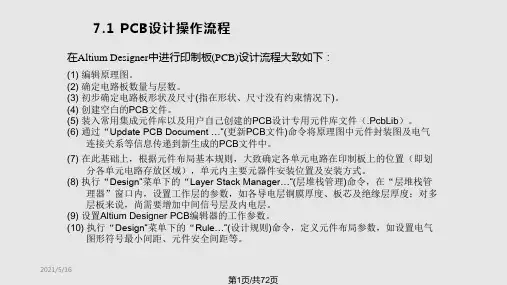

电子线路CAD实用教程-基于AltiumDesigner平台PCB设计基础PPT课件

电子线路CAD实用教程-基于AltiumDesigner平台PCB设计基础PPT课件
连接关系等信息传递到新生成的PCB文件中。
(7) 在此基础上，根据元件布局基本规则，大致确定各单元电路在印制板上的位置（即划 分各单元电路存放区域），单元内主要元器件安装位置及安装方式。
(8) 执行“Design”菜单下的“Layer Stack Manager…”(层堆栈管理)命令，在“层堆栈管 理器”窗口内，设置工作层的参数，如各导电层铜膜厚度、板芯及绝缘层厚度；对多 层板来说，尚需要增加中间信号层及内电层。
表7.3.1 双面板规划
信号线 电源线 地线
优先
优先 辅助
辅助
辅助
优先 (地平面)
特点
过孔少；电源线与地线(层) 之间有一定的退耦作用； EMC特性较好。
贴片元件很少
顶层(TopLayer) 底层(BottomLayer)
辅助 优先
辅助 优先
优先(地平面) 辅助
便于测试、维修，电源线与 地线(层)之间有一定的退耦 作用；EMC特性较好。
(16) 自动布线。 (17) 自动布线后的手工修改。 (18) 以设计规则作为浏览对象，找出并修改不满足设计要求的连线、焊盘、过孔等。 (19) 调整丝印层上元件序号(包括注释信息)字体、大小及位置。 (20) 必要时创建网络表文件，并与原理图状态下生成的网络表文件比较，确认PCB板上连
线的正确性。
4层板有两种结构可供选择，如表7.3.2所示
表7.3.2 4层板规划方案
层编号
结构1(常用)
第1层(顶层) 第2层(中间层) 第3层(中间层) 第4层(底层)
信号层1 GND(内地线层) 电源层(内电源层) 信号层2
结构2(可选) GND 信号线+电源线 信号线+电源线 GND
2021/5/16

《电子线路CAD实用教程 》课件第5章

《电子线路CAD实用教程 》课件第5章
主工具栏(窗)内各工具的作用与SCH编辑器主工具栏相 同或相近，在此不再介绍。放置工具栏内的工具名称如图53所示。
28
启动后，PCB编辑区内显示的栅格线是第二栅格线， 大小为1000 mil，即25.4 mm。在编辑区下方列出了目前已 打开的工作层和当前所处的工作层。
PCB浏览窗(Browse PCB)内显示的信息及按钮种类与当 前浏览对象有关，如图5-4所示，单击“Browse”选择框下拉 按钮，即可选择相应的浏览对象，如“Libraries”(元件封装 库)、“Components”(元件)、“Nets”(节点)、“Net Classes”(节点组)、“Component Classes”(元件组)、 “Violations”(违反设计规则)、“Rules”(设计规则)等。
使用环氧树脂粘结的玻璃布覆铜箔层压板称为覆铜箔 环氧玻璃布层压板(简称环氧-玻璃布基覆铜板)，代表性品 种有FR-4(阻燃型)、G-10(非阻燃型)以及耐热特性更好的 FR-5(阻燃型)、G-11(非阻燃型)。

9
这是目前使用最广泛的印制电路板材料之一，具有良好的 电气和机械性能，耐热，膨胀系数小，尺寸稳定，可在较 高温度下使用。因此，环氧-玻璃布基覆铜板广泛用作各种 电子设备、仪器的印制电路板。
26
图5-3 放置工具栏内的工具
27
与原理图编辑器相似，在PCB编辑、设计过程中，除 了可使用菜单命令操作外，PCB编辑器也将一系列常用的 菜单命令以工具“按钮”形式罗列在“工具栏”内，用鼠 标单击工具栏内的某一工具按钮，即可迅速执行相应的操 作，方便、快捷。PCB编辑器提供了主工具栏(Main Toolbar)、放置工具(Placement Tools)栏(窗)，必要时可通过 “View”菜单下的“Toolbars”命令打开或关闭这些工具栏 (窗)。缺省时这两个工具栏均处于打开状态。

《电子线路CAD实用教程》第3章 原理图的绘制

《电子线路CAD实用教程》第3章 原理图的绘制

3.5 元件的基本布局
在整个元件的布局中，应该遵循的一些规则： 分布上尽量均匀； 连线要精简，尽可能短，尽量少拐弯，力求线条简单 明了； 为简化电路，可用总线来代表数条并行线； 在连接线路比较远，或线路比较复杂而使得走线比较 困难，可利用放置同样的网络标号代替实际的走线， 简化电路； 电路非常复杂的时候，学会分块封装，将每一块封装 为一个新的元件； 文字要求清楚，不相互覆盖。
电子线路CAD实用教程
邓
奕 主编
华中科技大学出版社
3.4 调整元件位置
一、选取元件
二、剪贴元件
三、删除元件
四、排列和对齐元件
电子线路CAD实用教程
邓
奕 主编
华中科技大学出版社
3.4 调整元件位置
一、选取元件 方法1：直接在原理图的图纸上拖出一个矩形框， 框内的元件就全部被选中。 方法2：通过主工具栏中的区域选取工具实现。 在主工具栏里有三个选取工具，即区域选取工具、 取消选取工具和移动被选元件工具，如图所示。
电子线路CAD实用教程 邓 奕 主编 华中科技大学出版社
3.6 布线工具的使用
电子线路CAD实用教程
邓
奕 主编
华中科技大学出版社
【实例3-2】绘制总线和总线分支线（P39）
在原理图中放置总线和总线分支线，该实例的 最终结果如图所示。
课 堂 演 示
电子线路CAD实用教程 邓 奕 主编 华中科技大学出版社
电子线路CAD实用教程 邓 奕 主编 华中科技大学出版社
3.4 调整元件位置
四、排列和对齐元件 在启动排列和对起命令 之前，首先要选择需要 排列和对齐的元件。单 击 Edit 编 辑 菜 单 ， 选 择 Align排齐选项中的Align Left左排齐，如图所示。

第1章电子线路CAD软件使用基础.ppt

第1章电子线路CAD软件使用基础.ppt
（2）Version Control（版本控制命令）：运行该命令 可以查看版本信息。
5、window窗口菜单 用于对窗口进行打开、纵铺、横铺、隐藏以及关闭等
操作。
6、help帮助菜单 Help菜单用于打开各种帮助信息。
图1-10 Project菜单
图1-11 Choose Documents To Compare对话框
(10) Smart PDF：生成PDF格式设计文件的向导。 (11) Import Wizard：将其他EDA软件的设计文档及库 文件导入Altium designer 10的导入向导。 (12) Recent Documents：列出最近打开过的文件。 (13) Recent Projects：列出最近打开过的项目文件。 (14) Recent Design Workspaces：列出最近打开过的 设计工作区。
动
1.1认识电子线路CAD
1.电子线路CAD的概念 2.电子线路CAD的常用软件
1 .电子线路CAD的概念
电子线路CAD即计算机辅助设计 (Computer Aided Design)，是利用计算机 及其图形处理设备帮助设计人员进行设计 工作，包括电路原理图的编辑，电路功能 仿真，工作环境模拟，印制电路板的自动 布局，自动布线及检测等。电子线路CAD 软件还能迅速形成各种各样的报表文件， 如形成的元件清单报表为元器件的采购及 工程预决算等工作提供了极大的方便。
、字体设置、项目面板的显示、环境 参数设置等。如图1-4所示 。
图1-2 用户配置菜单
(3)Publishing Destinations出版目的命令：叙 述了Altium Designer 10的出版目的。
图1-3 Customizing Pick A Task Editor对话框 图1-4 Preferences对话框
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用型本科信息大类专业“十二五”规划教材
电子线路CAD实用教程
一、教学目的
本课程旨在使学生熟练掌握计算机辅助设计（CAD）软 件Protel 99 SE的使用，掌握电路原理图和印制电路板设 计过程和方法，具备印制电路板设计的基本能力。

二、教学方法
⊙ 结合实际案例的课堂讲授 ——使学生理解原理图和PCB设计的基本方法和步骤 ⊙ 开设较多课时的上机实验 ——使学生掌握原理图和PCB设计的基本方法和步骤 采用上机实际操作形式进行考试
⊙
——对学生的实际操作能力进行考核
三、课时安排
课时安排建议采用理论和上机操作课时1:1的比例。全
书总共13章，建议总课时安排48学时，理论24学时，上 机24学时。
四、本课程采用教材
书 主 出 名：电子线路CAD实用教程 编：邓 奕 版：华中科技大学出版社
出版日期：2011年12月 项 目：普通高等教育信息大类 专业“十二五”规划教材 章节安排：全书共分13章
1.1 电子线路CAD简介
自20世纪70年代以来，计算机辅助设计——CAD
（Computer Aided Design）逐渐运用到现代军事、工业、 农业等各个领域，极大的提高了工程设计人员的效率，大 幅度减轻了劳动强度。
目前，电子线路CAD软件的种类繁多，如Auto
CAD、 Orcad Pspice、Protel 99SE、Protel DXP、Altium Desinger、Candance等等。其中Protel 99SE以其稳定、 易用、高效等优点赢得了众多电子设计者的青睐。
一、Protel的发展历史
随后，Protel公司相继推出了基于Windows
95的3.X版 本、Protel 98、Protel 99、Protel 99 SE、Protel DXP、 Protel DXP 2004、Altium Designer 6.0、Altium Designer 6.9、Altium Designer 09、 Altium Designer 10 等等。
都可以满足Protel 99 SE的运行要求，同时操作系统必须 是32位。
Protel
99SE分为英文版和汉化版，鉴于读者中很多人对 中文更熟悉，我们采用汉化版Protel 99SE。该软件是电 子工程师的用于设计电路原理图和PCB较流行的行业软件， 能兼容windows的大小字体，由Protel 99SE安装文件、升 级包Service Pack 6和藤胜广汉化包3部分组成。
1.5 PCB设计的工作流程
1、绘制电路原理图 2、规划电路板 3、设臵参数 4、元器件封装 5、元器件布局
6、自动布线
7、手工调整 8、保存输出

第2章 电路原理图设计快速入门
本 章 容 内

Hale Waihona Puke 2.1 进入Protel 99 SE的绘图环境 2.2 新建原理图设计文档 2.3 环境和参数设臵 2.4 标题栏
尽管Protel版本不停地升级和发展，但是历经各种考验
的Protel 99SE仍以其稳定、易用、高效等优点赢得了众 多电子设计者的青睐。现在许多高校的电子专业都专门开 设了Protel相关的学习课程，而且几乎所有的电子公司都 要用到它，因此会使用Protel也成了许多公司在招聘电子 设计人才时的必要条件之一。
本 章 容 内

第1章 概述

1.1 电子线路CAD简介 1.2 Protel 99 SE的安装 1.3 电路板的设计步骤 1.4 电路原理图的设计工作流程




1.5 PCB设计的工作流程
本 章 点 重


第1章 概述
电路板的设计步骤； 电路原理图设计的工作流程；

印制电路板设计的工作流程。




2.5 Protel 99 SE的文档管理

第2章 电路原理图设计快速入门
本 章 点 重
1.2 Protel 99 SE的安装
99SE的安装过程很简单，与大多数Windows程 序安装方法类似，只需要按照安装向导的提示进行操作即 可。
Protel
1.3 电路板的设计步骤
通常而言，设计电路板最基本的过程可以分为三大步骤： 1、电路原理图的设计； 2、产生网络表； 3、印制电路板的设计。
1.4 电路原理图设计的工作流程
1、设计图纸大小 2、设臵Protel
99 SE原理图设计系统参数
3、放臵和旋转元件 4、原理图布线 5、调整线路
6、报表输出
7、文件保存及打印输出
1.5 PCB设计的工作流程
印制电路板设计流程包括绘制电路原理图、规划印刷电
路板、元器件封装、元器件布局、自动布线、手工调整、 保存输出等。下面是印制电路板的设计流程：
一、Protel的发展历史
首个应用于电子线路设计的软件包是由美国ACCEL
Technologies公司1988年推出的TANGO，它开创了电子 设计自动化（EDA，Electronic Design Automation）的先 河。
由于电子行业的飞速发展，TANGO难以适应电子行业
的发展需求，澳大利亚的Protel Technology公司推出了 TANGO的升级版本Protel for DOS，从此Protel这个名字 在电子设计领域众所周知。
二、Protel 99 SE的组成
Protel 99 SE的主要包括原理图设计模块，这部分包括 设计原理图的编辑器Sch和修改、生成零件的零件库编辑 器SchLib；PCB设计模块，这部分包括电路板编辑器PCB 和用于修改、生成零件封装的零件封装编辑器PCBLib； 自动布线器；原理图混合信号仿真模块电路；可编程逻辑 器件（PLD）设计模块 。

三、Protel 99 SE的特点

方便的查找功能，能轻松找到存储在设计数据库中的文件； 增强的选中功能，在原理图中选择一级器件，PCB中同样 的器件也将被选中；


可生成30多种格式的电气连接网络表；
强大的全局编辑功能；
……
1.2 Protel 99 SE的安装
随着计算机硬件水平的提高，现在一般的电脑硬件配臵
