一灯双控一灯三控一灯多控电路图
安装说明:K1、K2处为单开双控开关(单刀双投开关),K3处为双开双控开关(双刀双投开关)。
在K3处增加双开双控开关(双刀双投开关)可以实现多控。
安装经验:双开双控开关要改装后才能成为双刀双投开关,双开双控开关要选两个按钮中间间隙较小的,如图把两个按钮粘贴成一个整体,(中间的缝隙用胶水粘)。
注:有一开多控的开关(下面有实物图),不需要进行上面的制作。
多控开关正面:
多控开关背面:。

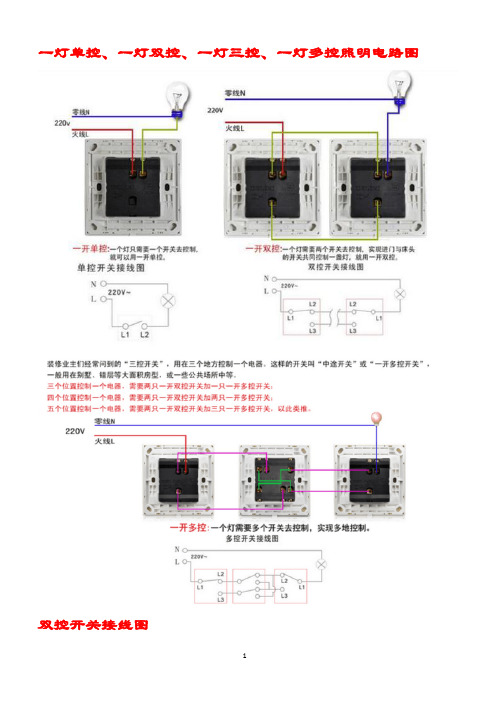

一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推.在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。
双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制.简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了.接线可看下面的原理图。
一灯双控开关的接法
一灯双控开关的接法:
一、基本原理:
1、一灯双控开关是将两个开关连接到一个负载,使用时可以从不同位
置同时控制同一负载,可以实现在多处控制多处单个灯;
2、线路连接:将两个控制开关的线路连接起来,将发线与接线盒的第
一双端首先连接(注:第一双端指的是第一只开关的路端和相反的路端,如1路和4路),然后再将第二双端(即第二只开关的路端和相反的路端)连接;
3、电路接法原理:每个开关的负载端都接在接线盒的公共端;然后两
只开关的路端套接,第一只开关的路端接入第一个接线位,第二只开
关的路端接入第二个接线位;
二、具体安装:
1、假设我们要安装一灯双控开关,首先要准备好开关、接线盒和负载(20A以内普通灯泡);
2、将灯泡接在接线盒的公共端;
3、将两支开关的线路连接起来,将发线与接线盒的第一双端首先连接,然后再将第二双端连接;
4、将两支开关安装到墙上,完成安装;
5、用电:根据需要,可以用各种方式分别操作两个开关的开关,来控
制灯的开关。
三、注意事项:
1、安装时要注意加强开关的装配;
2、检查一下接线是否牢固,避免线路接触不良;
3、安装完成后要检查两个开关是否可以正常同时控制灯;
4、更换一灯双控开关时,要保证新开关的性能与旧开关相同,以免影响电路的安全性;
5、安装完成后,应进行操作测试,以确保电路可以正常工作。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可仅供学习与交流,如有侵权请联系网站删除谢谢7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可仅供学习与交流,如有侵权请联系网站删除谢谢8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可仅供学习与交流,如有侵权请联系网站删除谢谢9单联双控开关接线图、单联多控开关接线原理图/比较图仅供学习与交流,如有侵权请联系网站删除谢谢10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。
在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。
双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。
简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。
接线可看下面的原理图。
双控一灯控制电路等作者:曾勇来源:《中小企业管理与科技》2009年第12期摘要:现代人工作比较繁忙,在外的应酬也相对较多,因此往往在天黑之后才能回家。
对于部分家宅为越层居住环境的家庭来讲,晚回家后为不打扰家人的休息,上下楼梯都得轻手轻脚、摸黑上楼,因此难免会出现一些磕碰现象。
很不方便。
如果安装一盏在夜间开启的楼灯,在上楼前开灯照明,相对摸黑爬楼就方便多了:同时为了节约能源,需要上楼之后能够关闭楼灯,为此在这里介绍一种简单的由数宇电路设计的双控一灯控制电路。
关键词:节约能源数字电路双控一灯控制电路1设计要求假设晚上回家上楼,在楼下开灯后灯亮(在此楼灯用发光二极管代替),上了楼之后再按下开关,灯灭。
如图1所示。
2设计思路利用六反相器CD4069、四2输入与门CD4081、四2输入或门CD4071作为核心部件,根据与、或、非门的逻辑功能特点来对楼灯的双向进行控制。
上、下楼梯的开关用两个按钮代替,只要按下任意一个开关,楼灯就被点亮:如果再次按下任意一个开关,楼灯就被熄灭。
3电路设计3.1电路原理图(见图2)3.2电路工作原理当接通电源后,按下S1、S2两个开关中的任意一个。
如按下S1开关,图中A点的电位是通过R1电阻、S1开关接地为低电平“0”;而B点电位通过R2电阻、R4电阻接+12V电源,因此为高电平“1”。
通过非门电路lCl(集成电路CD4069),C点电位为高电平“1”、D点为低电平“0”,C、D两点的电位作为两个与门电路IC2(集成电路CD4081)的一个输入端。
同时A、B两点的电位也提供给IC2的另外一个输入端,根据与门电路的逻辑功能特点“有0出0、全1为1”,因此可以得到E点电位为高电平“1It。
F点电位为低电平“0”。
E 点、F点电位同时提供给非门电路IC3{集成电路CD4071),由非门电路特点得到Y点电位为高电平“1”,从而驱动三极管V1饱和导通,而发光二极管也就是楼灯,亮。
当再次按下S1、S2中的任意一个时,如按下S2,图中B点电位将由之前的高电平“1”变为低电平“0”,从而使得E点的电位由之前的高电平“1”变为低电平“0”,因此Y点的电位也变成了低电平“0”。
一灯双控开关接线原理
1.首先,将两个开关(A和B)的开关线通过一个连接塑料接头连接
起来。
2.将连接塑料接头上的其中一根引线与灯线连接。
3.将另一根连接塑料接头上的引线与0线连接。
4.将开关A的火线与灯线连接。
5.将开关B的火线与连接塑料接头上的引线连接。
通过上述的接线方式,一灯双控开关的接线原理就完成了。
接下来,我们来理解一下接线原理的工作原理:
1.当开关A处于关闭状态时,电流无法通过开关A,但可以通过开关
B通过连接塑料接头中的0线和灯线,从而使灯具工作。
2.同理,当开关B处于关闭状态时,电流无法通过开关B,但可以通
过开关A通过连接塑料接头中的0线和灯线,从而使灯具工作。
3.当开关A和开关B同时关闭时,电流无法通过任何开关,灯具无法
工作。
4.当开关A和开关B同时打开时,电流可以通过任意一个开关A或B,从而使灯具工作。
通过上述的工作原理,一灯双控开关可以实现任意一个开关控制灯具
的开关与关闭。
总结一下,一灯双控开关接线原理的关键在于通过连接塑料接头使灯线与两个开关的开关线和0线相连接,从而实现两个开关对灯具的控制。
同时,通过合理的开关和灯具的接线方式,可以实现一个灯具被两个开关双重控制的功能。
一灯双控原理一灯双控是指在一个房间内,可以通过两个不同位置的开关来控制同一个灯具的开关状态。
这种设计可以为用户提供更加便利的灯光控制方式,同时也是现代家居中常见的一种电气设计方案。
下面,我们将详细介绍一灯双控的原理和实现方式。
一、原理。
一灯双控的实现原理主要依赖于两个开关之间的联动关系。
在一灯双控电路中,两个开关分别被称为“主控开关”和“副控开关”。
当主控开关处于开启状态时,无论副控开关的状态如何,灯具都会处于通电状态;而当主控开关处于关闭状态时,副控开关才能够控制灯具的开关状态。
二、实现方式。
一种常见的一灯双控实现方式是采用“两路开关+中间开关”电路布线方案。
在这种方案中,主控开关和副控开关分别是两路开关,它们之间通过中间开关进行连接。
这样一来,无论主控开关和副控开关的状态如何,中间开关都可以控制灯具的开关状态。
这种布线方式能够实现在不同位置控制同一个灯具的开关状态,为用户提供了更加便捷的使用体验。
三、应用场景。
一灯双控广泛应用于家庭、办公室等各种室内环境中。
例如,在卧室中,我们可以通过门口和床头各设置一个开关来控制房间内的灯具,无论是进门还是躺在床上,都可以方便地控制灯光的开关状态。
在客厅中,也可以通过多个不同位置的开关来实现对同一个灯具的控制,为用户提供更加灵活的灯光调节方式。
四、总结。
一灯双控作为一种常见的电气设计方案,为用户提供了更加便捷和灵活的灯光控制方式。
通过合理的电路布线和联动关系,可以实现在不同位置控制同一个灯具的开关状态,为用户带来更加舒适和便捷的使用体验。
希望本文对一灯双控原理有所帮助,谢谢阅读!。
双控开关的电路原理图双控开关的电路原理图所谓双控开关,是由两个独立的单刀双掷开关组合来实现的,现在市场上几乎每个品牌和系列的开关都有单极和双极的,那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关(K1或K2),整个电路的状态都会切换(连通和断开),这就实现了任何一个开关都可以随时打开或关掉所控制的灯,这就是双控。
同样,三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯,它的电路复杂一点,用到了一个双刀双掷开关:双控开关:三控开关的连接也比较复杂,用两个接线排(下面那两个东西)接成模块,做上标记,用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关,而且多数情况下是把原有的一个单控开关改成双控,下图就是这种情况:单控开关改为双控开关的接线图:稍微解释一下:图中A、B就是原有线路中的开关线,把原有的单极开关(K)拿掉,换上双极开关(K1),通过走线槽由这个原有的开关盒(K1)过3根线到新的开关盒(K2),图中A、B两根线不必区分,也就是说哪根是A哪根是B无所谓,双极开关中的两个极(K1、K2中垂直方向并排的那两组开关端子)也不必区分。
双控,就是两个以上的控制开关,也就是说,一个照明灯具,可以在不同的地方控制,我们最常用的有;楼梯间、地下室、长走廊道,大卧室等。
现在有很多的主卧室都是带卫生间,这样就会有一个小走道,在开门口的地方开灯,到床头关灯,是最方便的双控了。
双控开关是很普通的开关面板,五金店都有买的,主要的是先布好电线,它与一般的灯具电线有一点不同,在布线的时候是这样的,控制灯具,在施工规范上是这样规定的,灯具控制L相线也就是我们常说的控制火线,在控制开关的面板上,加上一根回路线的是,双控开关,加上两个回路,三个控制点的可以三控,这种情况主要是在楼梯上用。
