一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。

双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。

1、控开关接线柱一般标有'L'，'L1'，'L2'。

当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。

5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

页眉内容

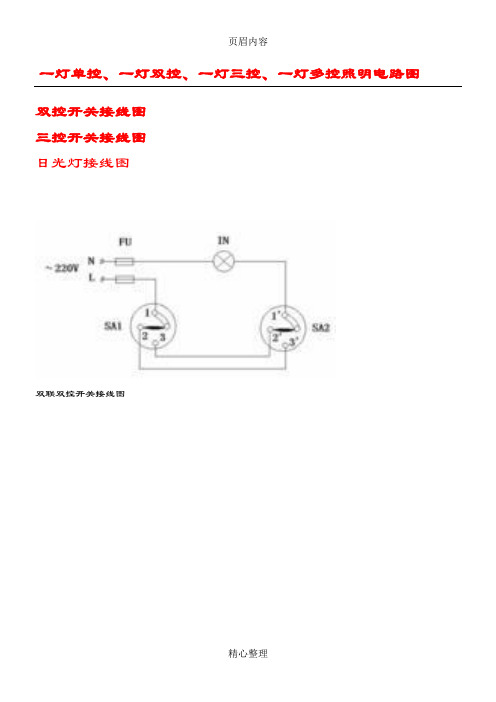

一灯单控、一灯双控、一灯三控、一灯多控照明电路图
双控开关接线图
三控开关接线图
日光灯接线图
页眉内容
??
页眉内容
双控开关接线图二
?
单联双控开关接线/物件图
精心整理
单联多控开关接线原理图
精心整理
单联多控开关接线物件图
精心整理
单联双控开关接线图、单联多控开关接线原理图/比较图
精心整理
单联双控开关接线图、单联多控开关接线图/比较图
楼梯间双控开关接线图及实物连线图
双联双控开关接线图，整理双联双控开关接线图的三种接线方法
特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种。

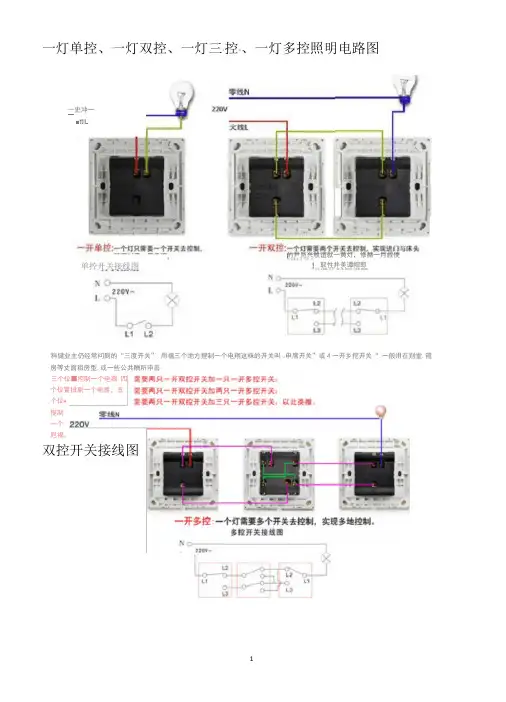

一灯单控、一灯双控、一灯三文控档、一灯多控照明电路图料健业主仍经常问到的“三度开关”.用福三个地方捏制一个电翔这株的开关叫U 申席开关”或4一开乡挖开关“.一般用在别堂.箍房等丈面租房型.或一些公共酬所申善.三个位■控制一个电器.四个位置排副一个电爵，五个位♦揽制一个庖福，双控开关接线图单控开关接线图 的尹凫兴般谊就一黄灯，修赭一月叔便取性并美谭帽即—史冲一■ttlL双拉开券■接隗丞瓯围22OV三控开关接线图原理图日光灯接线图■照明线路的连接:两个开关控制■盏灯:!火线必须经过开关，1T零线接灯头螺口上。

1i日光灯接线图，:火线必须经过开 (■回第w J »•qPTT 百一文档双联双控开关接线图三地控制开关接线在开关町和应之间任意点接A 双万双掷开关胎,便可以实电路是新开白与这时无诒振动那一个开关,都能使电路接箱接逋的这时无论振动那一①开关都能使电路断开文档开关接线图一 当K1板到1隹/工植到3枚时,电片抽通,电灯曲此机用软动■任何一个矛蒋韩辑使电晤断形电灯燃入双控开关接线图文档二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可文档单联双控开关接线原理图文档单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可9单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可10文档单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可WC3单联多控开关名称叫中途开关，现在市面有售0也可自行以双联双控加工,内部连接线如上，面板胶为一体同时起跳即可。

单联多控开关内部连线图单联多控开关线物件图11文档单联双控开关接线图、单联多控开关接线原理图/比较图单联多控开关名称叫中途开关，现在市面有售.也可自行以双联双控加工，内部连接线如上，面板胶为一体同时起跳即可口单联多控开关内部连线图单联多控开关接线图12单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法双联双控开关的两种接线法传统安全法另类省线法（但安全隐患很大）红线为火线，青线为零线特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

常用电工接线图大全
这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的朋友，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟比较危险，电不能开玩笑的。

开关接线图PART 01
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图
断路器、接触器控制回路PART 02
热电偶PART 03
电能表PART 04
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
电源线从互感器P2进的接线方式
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
三相三线电度表接互感器电路
单相电能表的接线
电源从P1进
电源线从P2穿过（逆穿）接线图
汇总
3个单相电度表互感器接线
电源线从P1面穿过
互感器二次线端接电流表不分彼此
其他PART 05
单相电机顺逆转控制
控制顺逆转
电葫芦吊机
电动机PART 06。

8张图教你各种开关接线，单控、双控、多控开关，新手装修
必备！
现在不少业主，为了节省装修预算，都会选择半包装修，所以在装修施工时，难免会遇到一些技术问题，尤其是水电问题，在电路设计中，比较容易出问题的就是开关插座了，我们之前也分享了不少，关于开关插座的布局问题，今天再跟大家说一下开关的接线技巧，连老电工看了都说好！
1.开关控制插座接线图
2.开关控制灯接线图
3.五孔插座接线图
4.一开五孔插座接线图
5.单控开关接线图
6.双控开关接线图
7.多控开关接线图方式一
8.多控开关接线图方式二
准备装修业主，可以戳左上方蓝色头像，进主页后，点击【0元设计】领4份装修方案，点击【装修报价】算算你家装修要花多少钱点击“了解更多”，免费领取新房装修精准预算清单，我家照着装修省了3万！。

灯单控、一灯双控、一灯三控、一灯多控照明电路图--------------------------------------------------------------------------作者: _____________一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

----------THE END, THERE IS NO TXT FOLLOWING.------------。

最全的开关接线图（单控、双控、三控）
2天前装修工艺大师
最齐全的电工接线图，一位，二位，三位，四位开关插座接线图和实物接线图，总之应有尽有的图，不过小编在这提醒大家，安全一定要放在首位，任何不安全的情况下都不要去尝试，电是无情的，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！
开关接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开控双灯接线图：
双开控一灯接线图
三开控一灯接线图
双开控一灯接线图
三开控一灯接线图
三开多控开关接线图
最牛的一个：
日光灯实物接线图
看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。

111.关于开关的单控、单联、双控、双联（图）
单联单控：就是在一个开关的面板上有一位开关，有一对接点，控制线路的闭合；单联开关只有两个接线孔（一进一出）；
双联单控：就是在一个开关的面板上有二位开关，每个开关各有一对接点，控制线路的闭合；双联开关是三个接线位（可以是一进两出，也可以两进一出，当然也作一进一出用）；
三联单控：就是在一个开关的面板上有三位开关，每个开关各有一对接点，控制线路的闭合；
双联双控：就是在一个开关的面板上有二位开关，每个开关各有一个开、关状态的接点，就是开的时候有一路接通，关的时候这路断开，另一路接通控制线路的闭合；
单联双控：就是在一个开关的面板上有一位开关，有一个开、关，状态的接点，就是开的时候有一路接通，关的时候这路断开，另一路接通控制线路的闭合；
不管是单控开关，双联单控还是三联单控，面板上每一个单独的小开关只能单独控制使用；双控开关可以配合使用，构成双控电路，多控电路等；
一般来说，双控开关是两个地方的开关控制一个灯：例如，长走廊可以在两端各一个开关来控制灯光，当你进入一个地区，从黑暗中蹒跚是找不到开关的；
1、开关有一个单刀双掷公共点，可与L1线或L2线切换的，如下面的图2显示，通过开关1和开关为断开的状态，灯灭；
2、如图1所示，当COM点都接到L1线上时电源接通，灯亮，反之断开任何一个开关，灯灭；
开关、插座、灯具等按不同规格型号数个，以多少个套定额计算；。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒,采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关;四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关,以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）.双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图.。
