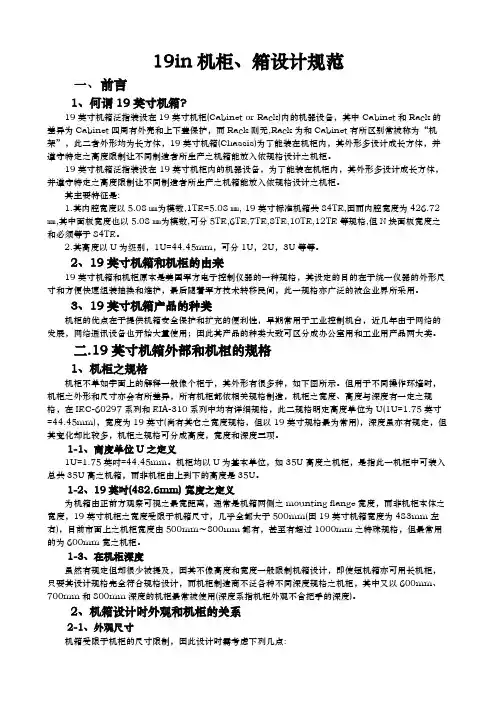

19in机柜、箱设计规范一、前言1、何谓19英寸机箱?19英寸机箱泛指装设在19英寸机柜(Cabinet or Rack)内的机器设备，其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保护，而Rack则无,Rack为和Cabinet有所区别常被称为“机架”，此二者外形均为长方体，19英寸机箱(Chassis)为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

19英寸机箱泛指装设在 19英寸机柜内的机器设备，为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

其主要特征是:1.其内腔宽度以5.08㎜为模数,1TE=5.08㎜,19英寸标准机箱共84TE,因而内腔宽度为426.72㎜,其中面板宽度也以5.08㎜为模数,可分5TE,6TE,7TE,8TE,10TE,12TE等规格,但N块面板宽度之和必须等于84TE。

2.其高度以U为级别，1U=44.45mm，可分1U，2U，3U等等。

2、19英寸机箱和机柜的由来19英寸机箱和机柜原本是美国军方电子控制仪器的一种规格，其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护，最后随着军方技术转移民间，此一规格亦广泛的被企业界所采用。

3、19英寸机箱产品的种类机柜的优点在于提供机箱安全保护和扩充的便利性，早期常用于工业控制机台，近几年由于网络的发展，网络通讯设备也开始大量使用；因此其产品的种类大致可区分成办公室用和工业用产品两大类。

二.19英寸机箱外部和机柜的规格1、机柜之规格机柜不单如字面上的解释一般像个柜子，其外形有很多种，如下图所示。

但用于不同操作环境时，机柜之外形和尺寸亦会有所差异，所有机柜都依相关规格制造，机柜之宽度、高度与深度有一定之规格，在IEC-60297系列和EIA-310系列中均有详细规格，此二规格明定高度单位为U(1U=1.75英寸=44.45mm)，宽度为19英寸(尚有其它之宽度规格，但以19英寸规格最为常用)，深度虽亦有规定，但其变化却比较多，机柜之规格可分成高度，宽度和深度三项。

IEC机柜标准
IEC机柜标准是IEC 60297-1和EIA-310-D。

IEC 60297-1机柜标准是业界最广泛的标准，其标准尺寸如下:
1.高度:标准为42U或48U,每个U高度约为44.45毫米(1.75英寸)。

2.宽度:通常为600毫米(2
3.6英寸)至800毫米(31.5英寸)之间。

3.深度:通常为600毫米(23.6英寸)至1200毫米(47.2英寸)之间。

EIA-310-D标准是美国标准，用于规定19英寸机柜的要求。

在数据中心最常用的机柜一般采用19英寸机械结构尺寸的要求(IEC 60297-2规范)。

采用模块化结构，便于扩容和维护;机柜的外表面、机架部分多见为灰色。

以上信息仅供参考，建议咨询专业人士获取具体信息。

制表：审核：批准：。

v1.0 可编辑可修改标准机箱机柜设计一、机箱面板1、面板（见图1-1~图1-3）2、面板宽度B的尺寸系列：，，3、高度H的尺寸系列见表1-14、面板的材料：面板一般使用型材或冷轧钢板制作；工作站的面板用铝合金板制作，厚度分为10mm、、、几个规格；5、面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机箱面板的左上角醒目位置，特殊情况可例外；表1-1代号图号H h1 h2 h3±1-11U2U1-2 1U2U3U4U 177 5U6U1-3 6U 7U 8U9、挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/10、把手：把手应优先选用《机械设计通用件标准库》中的把手，为了便于机箱上架后与机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准：（1）4U（包含4U）以上的机箱，把手固定孔距为138mm，固定螺孔为2-M4；（2）2U机箱把手固定孔距为64mm，固定螺孔为2-M4；（3）1U机箱把手固定孔距为35mm，固定螺孔为2-M3；11、前框：前框是面板与箱体之间的过渡件，它和面板、箱体都要有良好的电接触，前框不光要支撑面板，还要支撑装在门板内的开关、灯板、防尘网组件等，前框上开关类的开孔可参照《机械设计标准库》，驱动器的开孔是在驱动器外型尺寸基础上周边放大，前框与箱体之间的间隙单边留比较合适；12、门组件：门组件一般由门、玻璃、门铰链几部份组成，因要监视门内指示灯的运行状态，一般在门上都开有能够看到灯的观察窗，在观察窗内嵌有门玻璃；门铰链是把门与箱体联接起来的一个重要部件，应优先选用《机械设计通用件标准库》中的标准门铰链，设计时应对门的开闭情况做模拟试验，包括锁在内的所有门上附件不得与面板有碰撞、卡滞现象，完全开启后的门也不能碰在面板上，以免蹭掉面板上的喷涂层；一般门与门框的间隙单边留比较合适，靠近门铰链侧的间隙可适当放大，考虑到转动干涉及外表的美观，门铰链侧的边可铣成斜边，门框相应位置也需倒角。

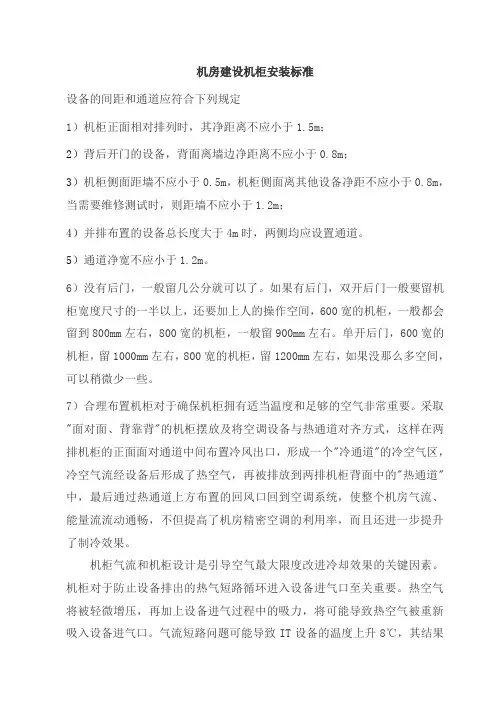

机房建设机柜安装标准设备的间距和通道应符合下列规定1）机柜正面相对排列时，其净距离不应小于1.5m；2）背后开门的设备，背面离墙边净距离不应小于0.8m；3）机柜侧面距墙不应小于0.5m，机柜侧面离其他设备净距不应小于0.8m，当需要维修测试时，则距墙不应小于1.2m；4）并排布置的设备总长度大于4m时，两侧均应设置通道。

5）通道净宽不应小于1.2m。

6）没有后门，一般留几公分就可以了。

如果有后门，双开后门一般要留机柜宽度尺寸的一半以上，还要加上人的操作空间，600宽的机柜，一般都会留到800mm左右，800宽的机柜，一般留900mm左右。

单开后门，600宽的机柜，留1000mm左右，800宽的机柜，留1200mm左右，如果没那么多空间，可以稍微少一些。

7）合理布置机柜对于确保机柜拥有适当温度和足够的空气非常重要。

采取"面对面、背靠背"的机柜摆放及将空调设备与热通道对齐方式，这样在两排机柜的正面面对通道中间布置冷风出口，形成一个"冷通道"的冷空气区，冷空气流经设备后形成了热空气，再被排放到两排机柜背面中的"热通道"中，最后通过热通道上方布置的回风口回到空调系统，使整个机房气流、能量流流动通畅，不但提高了机房精密空调的利用率，而且还进一步提升了制冷效果。

机柜气流和机柜设计是引导空气最大限度改进冷却效果的关键因素。

机柜对于防止设备排出的热气短路循环进入设备进气口至关重要。

热空气将被轻微增压，再加上设备进气过程中的吸力，将可能导致热空气被重新吸入设备进气口。

气流短路问题可能导致IT设备的温度上升8℃，其结果的将要远远大于热气造成的影响。

由于模块化数据网络设备基本上是水平方向进出风（最常见的方式是前进后出），因此空调制冷气流也应符合这种气流组织：尽量将冷气送到所有数据设备的前方位置。

采用标准机柜和盲板可以大幅减少气流短路比例，能消除机架正面的垂直温度梯度，防止高温排出空气回流到机架前部区域，并确保供应的冷空气在机架上下配送均匀。

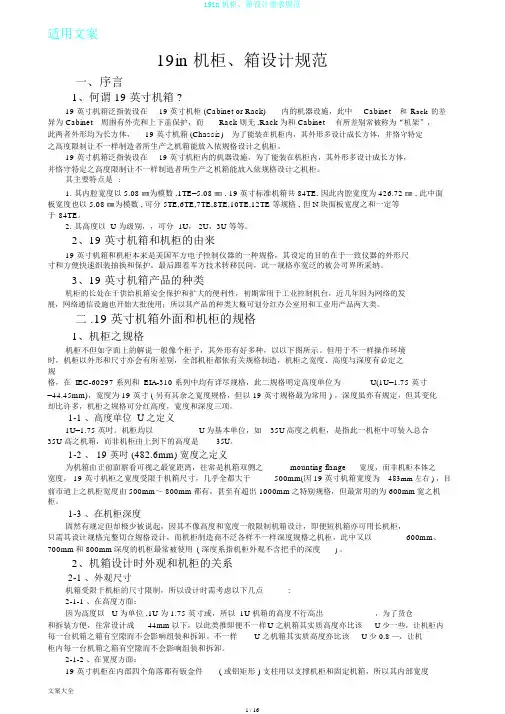

适用文案19in 机柜、箱设计规范一、序言1、何谓 19 英寸机箱 ?19 英寸机箱泛指装设在19 英寸机柜 (Cabinet or Rack)内的机器设施，此中Cabinet和Rack的差异为 Cabinet周围有外壳和上下盖保护，而Rack 则无 ,Rack 为和 Cabinet有所差别常被称为“机架”，此两者外形均为长方体，19 英寸机箱 (Chassis)为了能装在机柜内，其外形多设计成长方体，并恪守特定之高度限制让不一样制造者所生产之机箱能放入依规格设计之机柜。

19 英寸机箱泛指装设在19 英寸机柜内的机器设施，为了能装在机柜内，其外形多设计成长方体，并恪守特定之高度限制让不一样制造者所生产之机箱能放入依规格设计之机柜。

其主要特点是:1. 其内腔宽度以 5.08 ㎜为模数 ,1TE=5.08 ㎜ , 19 英寸标准机箱共 84TE, 因此内腔宽度为 426.72 ㎜ , 此中面板宽度也以 5.08 ㎜为模数 , 可分 5TE,6TE,7TE,8TE,10TE,12TE 等规格 , 但 N块面板宽度之和一定等于84TE。

2.其高度以 U 为级别，，可分 1U， 2U，3U 等等。

2、19 英寸机箱和机柜的由来19英寸机箱和机柜本来是美国军方电子控制仪器的一种规格，其设定的目的在于一致仪器的外形尺寸和方便快速组装抽换和保护，最后跟着军方技术转移民间，此一规格亦宽泛的被公司界所采纳。

3、19 英寸机箱产品的种类机柜的长处在于供给机箱安全保护和扩大的便利性，初期常用于工业控制机台，近几年因为网络的发展，网络通信设施也开始大批使用；所以其产品的种类大概可划分红办公室用和工业用产品两大类。

二 .19 英寸机箱外面和机柜的规格1、机柜之规格机柜不但如字面上的解说一般像个柜子，其外形有好多种，以以下图所示。

但用于不一样操作环境时，机柜以外形和尺寸亦会有所差别，全部机柜都依有关规格制造，机柜之宽度、高度与深度有必定之规格，在 IEC-60297 系列和 EIA-310 系列中均有详尽规格，此二规格明定高度单位为U(1U=1.75 英寸=44.45mm)，宽度为 19 英寸 ( 另有其余之宽度规格，但以 19 英寸规格最为常用 ) ，深度虽亦有规定，但其变化却比许多，机柜之规格可分红高度，宽度和深度三项。

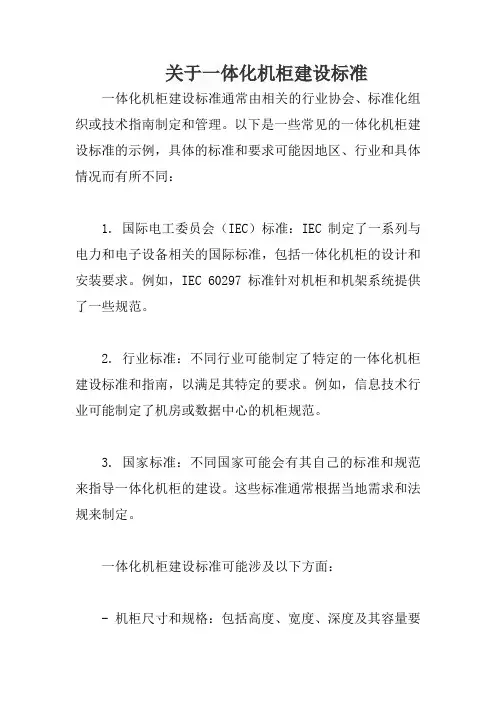

关于一体化机柜建设标准一体化机柜建设标准通常由相关的行业协会、标准化组织或技术指南制定和管理。

以下是一些常见的一体化机柜建设标准的示例，具体的标准和要求可能因地区、行业和具体情况而有所不同：
1. 国际电工委员会（IEC）标准：IEC制定了一系列与电力和电子设备相关的国际标准，包括一体化机柜的设计和安装要求。

例如，IEC 60297标准针对机柜和机架系统提供了一些规范。

2. 行业标准：不同行业可能制定了特定的一体化机柜建设标准和指南，以满足其特定的要求。

例如，信息技术行业可能制定了机房或数据中心的机柜规范。

3. 国家标准：不同国家可能会有其自己的标准和规范来指导一体化机柜的建设。

这些标准通常根据当地需求和法规来制定。

一体化机柜建设标准可能涉及以下方面：
- 机柜尺寸和规格：包括高度、宽度、深度及其容量要
求等。

- 机柜材料和构造：包括机柜的材质、结构和连接方式等。

- 机柜通风和散热：包括通风孔设计、风扇布局和散热装置的安装等。

- 机柜电源管理：包括电源插座的配置、电线电缆管理等。

- 机柜标号和标识：包括机柜的标识、序号和符号等。

- 机柜安装和连接：包括机柜的地面安装和固定、设备的安装和连接等。

- 机柜的物理安全：包括机柜锁定、防护和监控等。

在实际建设中，建议参考相关的一体化机柜建设标准，并严格遵循标准的要求，以确保机柜的安全性、稳定性和有效性。

另外，还建议与专业的工程师、技术人员和相关机构合作，进行设计和建设的规划，以满足特定的要求和最佳实践。

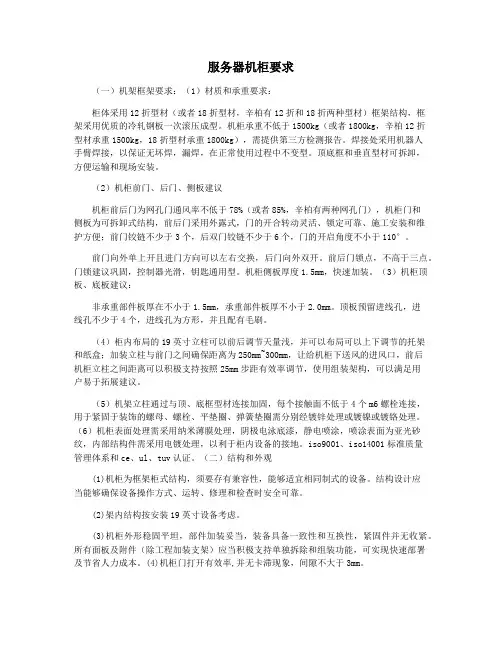

服务器机柜要求（一）机架框架要求：（1）材质和承重要求：柜体采用12折型材（或者18折型材，辛柏有12折和18折两种型材）框架结构，框架采用优质的冷轧钢板一次滚压成型。

机柜承重不低于1500kg（或者1800kg，辛柏12折型材承重1500kg，18折型材承重1800kg），需提供第三方检测报告。

焊接处采用机器人手臂焊接，以保证无坏焊，漏焊，在正常使用过程中不变型。

顶底框和垂直型材可拆卸，方便运输和现场安装。

（2）机柜前门、后门、侧板建议机柜前后门为网孔门通风率不低于78%（或者85%，辛柏有两种网孔门），机柜门和侧板为可拆卸式结构，前后门采用外露式，门的开合转动灵活、锁定可靠、施工安装和维护方便；前门铰链不少于3个，后双门铰链不少于6个，门的开启角度不小于110°。

前门向外单上开且进门方向可以左右交换，后门向外双开。

前后门锁点，不高于三点。

门锁建议巩固，控制器光滑，钥匙通用型。

机柜侧板厚度1.5mm，快速加装。

（3）机柜顶板、底板建议：非承重部件板厚在不小于1.5mm，承重部件板厚不小于2.0mm。

顶板预留进线孔，进线孔不少于4个，进线孔为方形，并且配有毛刷。

（4）柜内布局的19英寸立柱可以前后调节天量浅，并可以布局可以上下调节的托架和纸盒；加装立柱与前门之间确保距离为250mm~300mm，让给机柜下送风的进风口，前后机柜立柱之间距离可以积极支持按照25mm步距有效率调节，使用组装架构，可以满足用户易于拓展建议。

（5）机架立柱通过与顶、底框型材连接加固，每个接触面不低于4个m6螺栓连接，用于紧固于装饰的螺母、螺栓、平垫圈、弹簧垫圈需分别经镀锌处理或镀镍或镀铬处理。

（6）机柜表面处理需采用纳米薄膜处理，阴极电泳底漆，静电喷涂，喷涂表面为亚光砂纹，内部结构件需采用电镀处理，以利于柜内设备的接地。

iso9001、iso14001标准质量管理体系和ce、ul、tuv认证。

（二）结构和外观(1)机柜为框架柜式结构，须要存有兼容性，能够适宜相同制式的设备。

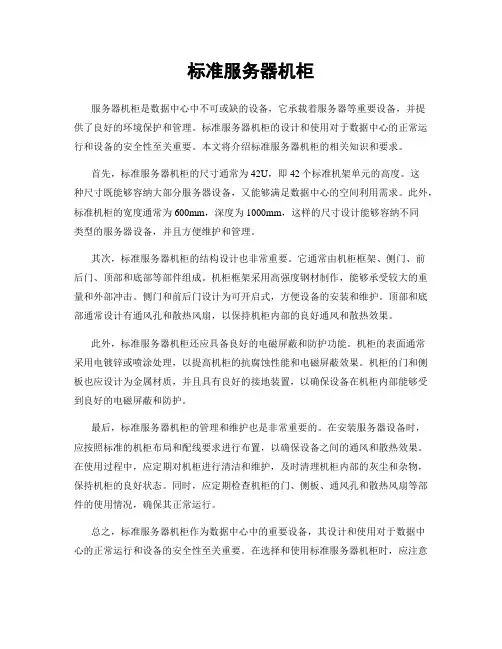

标准服务器机柜服务器机柜是数据中心中不可或缺的设备，它承载着服务器等重要设备，并提供了良好的环境保护和管理。

标准服务器机柜的设计和使用对于数据中心的正常运行和设备的安全性至关重要。

本文将介绍标准服务器机柜的相关知识和要求。

首先，标准服务器机柜的尺寸通常为42U，即42个标准机架单元的高度。

这种尺寸既能够容纳大部分服务器设备，又能够满足数据中心的空间利用需求。

此外，标准机柜的宽度通常为600mm，深度为1000mm，这样的尺寸设计能够容纳不同类型的服务器设备，并且方便维护和管理。

其次，标准服务器机柜的结构设计也非常重要。

它通常由机柜框架、侧门、前后门、顶部和底部等部件组成。

机柜框架采用高强度钢材制作，能够承受较大的重量和外部冲击。

侧门和前后门设计为可开启式，方便设备的安装和维护。

顶部和底部通常设计有通风孔和散热风扇，以保持机柜内部的良好通风和散热效果。

此外，标准服务器机柜还应具备良好的电磁屏蔽和防护功能。

机柜的表面通常采用电镀锌或喷涂处理，以提高机柜的抗腐蚀性能和电磁屏蔽效果。

机柜的门和侧板也应设计为金属材质，并且具有良好的接地装置，以确保设备在机柜内部能够受到良好的电磁屏蔽和防护。

最后，标准服务器机柜的管理和维护也是非常重要的。

在安装服务器设备时，应按照标准的机柜布局和配线要求进行布置，以确保设备之间的通风和散热效果。

在使用过程中，应定期对机柜进行清洁和维护，及时清理机柜内部的灰尘和杂物，保持机柜的良好状态。

同时，应定期检查机柜的门、侧板、通风孔和散热风扇等部件的使用情况，确保其正常运行。

总之，标准服务器机柜作为数据中心中的重要设备，其设计和使用对于数据中心的正常运行和设备的安全性至关重要。

在选择和使用标准服务器机柜时，应注意尺寸、结构设计、电磁屏蔽和防护功能，以及管理和维护等方面的要求，以确保机柜能够满足数据中心的需求，并提供良好的环境保护和管理。

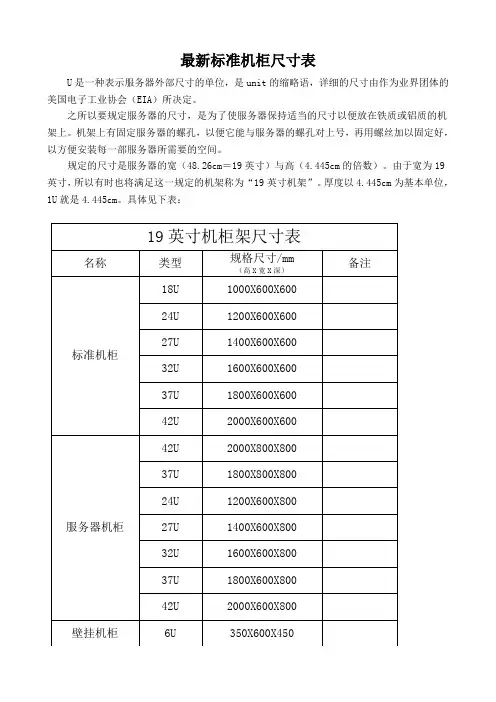

标准机柜的尺寸标准机柜是数据中心中常见的设备，用于存放各种网络设备、服务器和其他计算机设备。

它们的尺寸通常是按照国际标准进行设计和制造的，以确保在不同的数据中心环境中能够互换使用。

在选择和部署标准机柜时，了解其尺寸是非常重要的。

本文将介绍标准机柜的尺寸及其重要性。

首先，标准机柜的高度通常是以“U”为单位来表示的。

1U的高度为1.75英寸（44.45毫米），而标准的机柜高度通常为42U或45U。

这意味着一个标准机柜的高度大约为73.5英寸（1866.9毫米）或78.75英寸（2000.25毫米）。

这种标准的高度设计使得机柜能够容纳多个设备，并且在数据中心中更容易地进行堆叠和安装。

其次，标准机柜的宽度通常为19英寸（482.6毫米）。

这个宽度是为了适配各种网络设备和服务器的尺寸而设计的，因此大多数的设备都能够轻松地安装到标准机柜中。

此外，标准宽度也使得机柜在堆叠和布局时更加统一和整齐。

另外，标准机柜的深度通常为600毫米至1200毫米不等。

这种设计可以满足不同设备的深度需求，同时也考虑到了数据中心空间的利用效率。

在选择标准机柜时，要根据实际设备的深度需求来进行合理的选择，以确保设备安装和维护的便利性。

此外，标准机柜的尺寸设计不仅考虑了设备的安装和堆叠，还考虑了空气流通和散热的需求。

合理的尺寸设计可以确保设备在机柜中的散热效果，并且有利于数据中心的整体温控管理。

总的来说，标准机柜的尺寸设计是经过精心考虑和实践验证的，它不仅能够满足各种设备的安装需求，还能够提高数据中心的空间利用效率和设备的散热效果。

因此，在选择和部署标准机柜时，要充分了解其尺寸特性，并结合实际需求进行合理的选择和规划。

这样才能够更好地保障数据中心设备的安全运行和管理维护的便利性。

网络机架技术要求1、外观要求：1.1机柜涂覆层应表面光洁、无明显划伤、掉漆、针孔、颗粒；色泽均匀、无流挂、外表面内表面及角弯处无喷涂露底；金属件无毛刺、永久无锈蚀。

必须符合防静电及BS6497国际标准。

1.2机架颜色暂按黑色考虑，要求色质无明显色差，5kg自由坠落塑质表面无损伤。

1.3机柜门板、侧板平整，折弯线条平直，角弯处整洁，无扭曲、无变形，无落料毛刺，焊渣、尖角倒圆，零件没有非正常变形，也不明显抖动；门板开孔均匀。

前后柜门均制有发泡缓冲胶条，提供较好防护，开关门应有良好的手感，机柜的门与机架的密合度要求严密，机架、门、锁牢固。

1.4机柜标志应齐全无误、清晰、色泽均匀、耐久可靠。

机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。

1.5机柜及其附属部件、涂覆层、标志、饰物等均应采用难燃或不燃材料。

2、机柜尺寸、结构及配置：2.1机柜尺寸2.1.1外形尺寸：高度h:2200mm，；宽度w:600mm；(含左右侧门)深度l:1200mm。

2.1.2机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2.1.3机柜底部预留孔洞供机架固定使用。

必须采用专门开孔设备，不得采用人工方式进行开孔。

2.2架体和结构件表面保护层：2.2.1架体表面防锈磷化处理：酸洗，磷化-电泳浸润底漆或烘干再喷涂。

厚度不小于20微米-烘干-粉末喷涂，颜色按要求，厚度80~100微米；喷塑表面光洁，色泽均匀、无流挂、外表面内表面及角弯处无喷涂露底；金属件无毛刺、切口处理需永久无锈蚀。

涂覆标记符合GB/T 4054—2008。

附着力应不低于GB/T 9286-1998标准表1中2级要求。

涂装质量，使用5年后，不得出现返锈，起皮，脱落或鼓包等等现象。

2.2.2钢结构件电镀处理：无防腐性能的钢材结构件应经镀锌处理，并应符合GB/T前部进线孔安装立柱层板或L 型支架前面底板图顶板图前面9799-2011中的第六章要求的规定。

一、前言1、何谓19英寸机箱?19英寸机箱泛指装设在19英寸机柜(Cabinet or Rack)内的机器设备，其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保护，而Rack则无,Rack为和Cabinet有所区别常被称为“机架”，此二者外形均为长方体，19英寸机箱(Chassis)为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

19英寸机箱泛指装设在 19英寸机柜内的机器设备，为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

其主要特征是:1.其内腔宽度以㎜为模数,1TE=㎜,19英寸标准机箱共84TE,因而内腔宽度为㎜,其中面板宽度也以㎜为模数,可分5TE,6TE,7TE,8TE,10TE,12TE等规格,但N块面板宽度之和必须等于84TE。

2.其高度以U为级别，1U=44.45mm，可分1U，2U，3U等等。

2、19英寸机箱和机柜的由来19英寸机箱和机柜原本是美国军方电子控制仪器的一种规格，其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护，最后随着军方技术转移民间，此一规格亦广泛的被企业界所采用。

3、19英寸机箱产品的种类机柜的优点在于提供机箱安全保护和扩充的便利性，早期常用于工业控制机台，近几年由于网络的发展，网络通讯设备也开始大量使用；因此其产品的种类大致可区分成办公室用和工业用产品两大类。

二.19英寸机箱外部和机柜的规格1、机柜之规格机柜不单如字面上的解释一般像个柜子，其外形有很多种，如下图所示。

但用于不同操作环境时，机柜之外形和尺寸亦会有所差异，所有机柜都依相关规格制造，机柜之宽度、高度与深度有一定之规格，在IEC-60297系列和EIA-310系列中均有详细规格，此二规格明定高度单位为U(1U=1.75英寸=44.45mm)，宽度为19英寸(尚有其它之宽度规格，但以19英寸规格最为常用)，深度虽亦有规定，但其变化却比较多，机柜之规格可分成高度，宽度和深度三项。
