浅谈沥青稳定碎石柔性基层(ATB-30)的质量控制

浅谈沥青大碎石柔性基层施工质量控制根据青临高速图纸设计，在下面层和水泥稳定碎石基层之间设置了一层大粒径透水性沥青混合料（Large Stone Porous asphalt Mixes，简称LSPM）基层。

LSPM 是指混合料最大公称粒径大于26.5mm，具有一定空隙率能够将水分自由排出路面结构的沥青混合料，作为路面结构中的基层我们称之为柔性基层。

大粒径透水性沥青混合料柔性基层是非常重要的结构层，兼有承重层、排水层的功能。

根据在山东省的建设实践经验，柔性基层具有较好的抗车辙性能，同时兼有排水及抵抗反射裂缝的功能。

因此柔性基层应具有平整、密实、耐久及抗车辙、高排水性等多方面的综合性能。

要确保柔性基层达到预期的设计目标和路用性能，必须做好施工阶段的质量控制。

现在就根据以往的施工经验以及青临高速目前柔性基层施工总结出的施工经验，浅谈一下大粒径透水性沥青混合料柔性基层(LSPM)的施工质量控制。

１．原材料原材料的性能对沥青混合料的性能起着决定性作用，因此原材料的选择应该按照严格的要求进行。

1.1粗、细集料LSPM中粗集料起到骨架作用，粗集料的质量和其物理性能严重地影响着混合料的使用性能，因此混合料中粗集料应使用轧制的坚硬岩石。

因此所采用的粗集料宜采用反击式破碎机加工成近似立方体形状、洁净、干燥、无风化、无杂质、具有较高强度的碎石。

粗集料与沥青应有良好的粘结力，各项指标应满足JTG F40/1-2004公路沥青路面施工技术规范中对热拌沥青混合料集料的要求。

细集料包括人工砂、石屑和天然砂。

采用反击式或锤式破碎机生产的硬质岩集料经过筛选的小于2.36mm的部分具有较好的角砾性，可以作为人工砂使用。

因此细集料宜采用干燥、坚硬、洁净、无风化、无杂质的石灰岩加工而成的机制砂，也可采用符合要求的石屑，但不准采用天然砂。

细集料棱角性必须不小于42%，砂当量不小于65%。

1.2填充料由于LSPM为透水混合料，为了提高沥青混合料的抗水损害能力，LSPM填充料宜采用干燥石灰粉或生石灰粉，石灰粉应干燥、洁净，能自由的从粉仓中流出，其质量应满足《公路路面基层施工技术规范》（JTJ 034-2000）表4.2.2中Ⅲ级钙质消石灰粉或生石灰粉技术要求，并同时满足下表1.2-1要求。

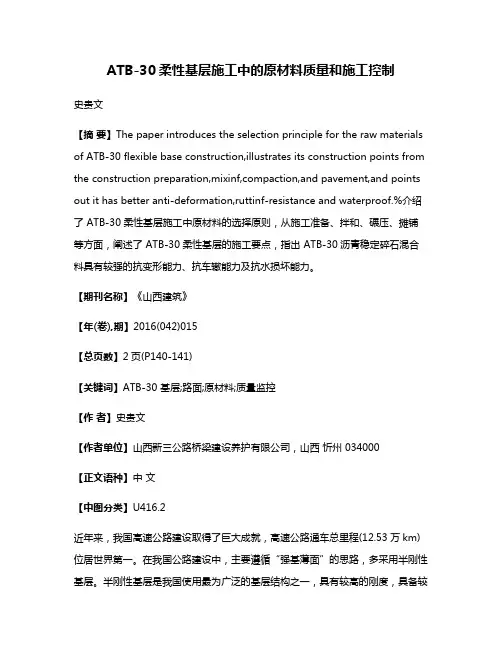

ATB-30柔性基层施工中的原材料质量和施工控制史贵文【摘要】The paper introduces the selection principle for the raw materials of ATB-30 flexible base construction,illustrates its construction points from the construction preparation,mixinf,compaction,and pavement,and points out it has better anti-deformation,ruttinf-resistance and waterproof.%介绍了 ATB-30柔性基层施工中原材料的选择原则，从施工准备、拌和、碾压、摊铺等方面，阐述了 ATB-30柔性基层的施工要点，指出 ATB-30沥青稳定碎石混合料具有较强的抗变形能力、抗车辙能力及抗水损坏能力。

【期刊名称】《山西建筑》【年(卷),期】2016(042)015【总页数】2页(P140-141)【关键词】ATB-30 基层;路面;原材料;质量监控【作者】史贵文【作者单位】山西新三公路桥梁建设养护有限公司，山西忻州 034000【正文语种】中文【中图分类】U416.2近年来，我国高速公路建设取得了巨大成就，高速公路通车总里程(12.53万km)位居世界第一。

在我国公路建设中，主要遵循“强基薄面”的思路，多采用半刚性基层。

半刚性基层是我国使用最为广泛的基层结构之一，具有较高的刚度，具备较强的荷载扩散能力，可该类型基层普遍存在收缩开裂及此引起的路面反射裂缝，同时其内部排水性能差，导致的路面早期损坏一直受到各方面的重视。

ATB柔性基层路面是一种从国外引进的新型路面基层结构，该类型基层在根本上消除了路面早期损坏的因素，确保基层稳定、耐久、承载能力强，可有效提高路面抗疲劳寿命、减少永久变形及防止反射裂缝。

根据所确定的最佳油石比拌取混合料，制取低温弯 曲试件，其破坏应变结 果 为 2730με，满 足 规 范 （≥ 2000με） 的要求。
135℃，此时如出现横向裂缝应检查原因并及时采取措 施。复压时用 17t 振动压路机碾压 2 遍，再用胶轮压实 4 遍，速度为 3.0～4.5 km/h，温度控制在 115℃，至无明 显轮迹。终压应紧跟在复压后进行，用 12t 钢轮压路机 静碾 2 遍，速度为 2.0~3.0 km/h，至消除表面轮迹为止。 碾压的终了温度应控制在 80℃左右
根据目标配合比确定的油石比 3.2%，向拌和楼输 入 2.9%、3.2%、3.5%三档油石比，其结果见表 9。用马
歇尔试件，并对其进行检验，结果见表 10。 通过上表可看出，此用油量下的马歇尔各项指标均
满足规范要求，可以进行生产配合比验证。
表 10 马歇尔试验验证结果
4.6 生产配合比设计的检验 4.6.1 抗车辙能力检验
该沥青碎石的施工与传统的沥青混凝土的施工方法 基本相同，只是在个别环节存在区别。
（1） 从各个环节减少和避免混合料离析现象。由于 ATB-30 材料较粗，粒径大，在生产、摊铺时比较容易 产生离析现象，如果采用全幅摊铺的方式离析会更严 重，因此控制摊铺宽度对于离析现象非常重要，建议用 两台摊铺机进行半幅铺筑，一前一后，相隔 10-20m 成 梯队型向前摊铺。
检验其高温抗车辙能力，经测定动稳定度结果为＞6000 合比所确定结果的输入操作系统待拌和设备显示稳定
次/min，满足规范要求 （≥800 次/min） 的要求。
后，对各热料仓进行取样。热料仓按顺序移次为 1＃ 仓
3.5.2 水稳定性的检验
（0～3 mm）、2＃ 仓 （3～6 mm）、3＃ 仓 （6～11 mm）、4＃ 仓

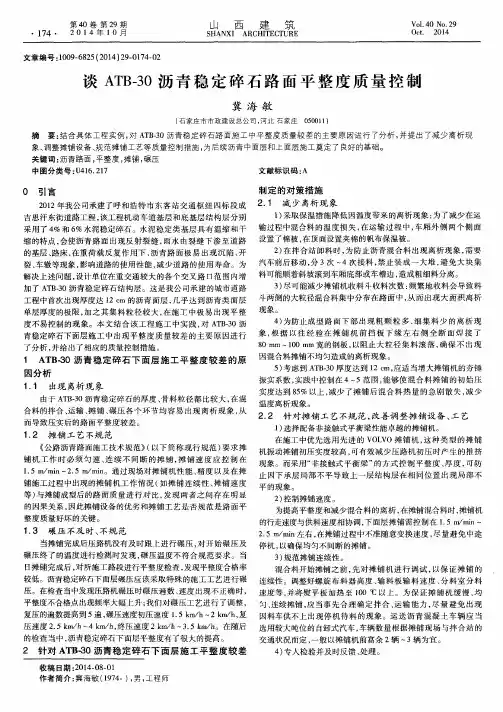

而导致压实后 的路面平整度较差 。 １ ． ２ 摊 铺 工 艺 不 规 范 《 公路沥青路 面施工技术规 范》 （ 以下简称现行 规范 ） 要求 摊 铺机 工作 时必 须匀 速 、 连续 不 问断 的摊铺 ， 摊铺 速度 应 控 制 在
２ ． ２ 针 对摊铺 工艺 不规 范 ， 改善调 整摊 铺设 备 、 工 艺
因分 析
５ ） 考虑到 Ａ Ｔ Ｂ － ３ ０厚度达到 １ ２ ｃ ｍ， 应适 当增大摊铺机 的夯锤 振实 系数 ， 实践中控制在 ４— ５范 围， 能够使混 合料摊 铺 的初 始压
１ ． １ 出现 离析 现 象
实度达到 ８ ５ ％ 以上 ， 减少 了摊 铺后混 合料热 量 的急剧 散失 ， 减 少 由于 Ａ Ｔ Ｂ 一 ３ ０沥青稳定碎石 的厚 度 、 骨料粒 径都 比较 大 ， 在 混 温度离析现象 。 合料的拌合 、 运输 、 摊铺、 碾压各 个环 节均容 易 出现离 析现 象 ， 从
为提 高平整度 和减少混合 料 的离 析 ， 在摊铺混合料时， 摊铺机
的行走速度与供料速度相协调 ， 下面层摊铺 需控制在 １ ． ５ ｍ ／ ｍ ｉ ｎ一

２ ． ５ ｍ／ ｍｉ ｎ左右 ， 在摊铺过程 中不 准随意变换 速度 ， 尽 量避免 中途 当摊铺完成后压路机没有及 时跟 上进行碾 压 ， 对 开始碾压 及 停机 ， 以确保均匀不间断 的摊铺 。 碾 压终了 的温度进行检测时发 现 ， 碾 压温度不符 合规范要 求 。当 ３ ） 规范摊铺连续性 。
单层厚度的极限 ， 加之 其集料 粒径较 大 ， 在施工 中极 易出 现平 整 现 象 。 ４ ） 为防止成 型路 面下 部 出现粗 颗 粒 多 、 细集 料 少 的离析 现 度不易控制 的现象 。本 文结合该 工程施 工 中实践 ， 对Ａ Ｔ Ｂ 一 ３ ０沥

１３沥青 胶 结 料 ．
为了保证 Ｌ Ｐ Ｓ Ｍ的耐 久性 ． 混合 料需要 比较厚 的沥青 膜 ． 同时 但 必 须防止混合料的析漏 ． 因此应 当采用粘度 较高的沥青胶结料 按照 青 临高速公路施工技术规范要求 ． Ｓ Ｍ采用 ＭＡＣ ７ ＃改性沥青 沥 ＬＰ 一０ 青 的采 购 、 验 、 试 存放 和使用 程序 应满足 《 公路 沥青路 面施工 技术 规 范｝Ｊ Ｇ Ｆ ０ ２ ０ ） （Ｔ ４ — ０ ４ 要求 。ＭＡＣ ７ ＃改性沥青应符合表 １ － 一０ ． １的技术 ３ 实 践 经 验 ． 性 基 层 具 有 较 好 的 抗 车 辙 性 能 ， 时 兼 有 排 水 及 抵 抗 反 要 求 。 柔 同 射裂缝的功能 。因此柔性基 层应具 有平整 、 密实 、 耐久及抗车辙 、 高排 ２沥 青 大 碎 石 混 合 料 柔 性 基 层施 工 ． 水性等多方 面的综合性 能 要确保柔性基层达 到预期 的设 计 目标和路 ２１ 工 前 准 备 工 作 ．施 用性能 ． 必须做好施 工阶段的质量控制 现在 就根据 以往 的施工经验 ２１１ 合 比调 试 ．． 配 以及青 ｌ ｝ 缶高速 目前柔 性基层施工总结出 的施工 经验 ． 浅谈一 下大粒径 混合料在生产 以前必须对生产配合 比进 行严格调试 ． 根据 目 确 标 透水性沥青混合 料柔 性基￣（Ｓ Ｍ） Ｌ Ｐ 的施 工质量控制 定的配合 比首先应进行热料仓振动筛 的设置 ． 后进行热料仓筛分 调 然 １原 材 料 ． 试 生产初试级 配 ． 根据抽 提筛分结 果确定采用 生产级配 ． 最后在确定 原材料 的性 能对 沥青混合料的性能起着决定 性作用 ． 因此原材料 最 佳 沥 青 用 量 的选择 应该按照严格的要求进行 ２１ ．． 层 和 封 层 的检 查 与 清 扫 ２透 １１ 、 ．粗 细集料 ＬＰ Ｓ Ｍ做柔性基层兼有承重层 、 排水层 的功能 ， 通常条件 下 ．Ｓ Ｍ ＬＰ ＬＰ Ｓ Ｍ中粗集料起到骨架作用 ．粗集料 的质量 和其物 理性能严重 层下需要设置透层 、 封层 。柔性基层施工前 ， 透层 、 对 封层 的检查 与清 地 影响着混合料的使用性能 ． 因此混合料 中粗 集料应使用轧 制的坚硬 扫从以下几方面去做 ： 脸 查封层 的完整性 。对 局部基层外露 和封层 （ １ 岩石 因此所采用 的粗集料宜采用反击式破碎机加 工成近似立方体形 两侧宽度不足部分应按封层施工要求进行补撒 柔 性基层摊铺前 ． 对 状、 洁净、 干燥 、 无风化 、 无杂质 、 具有较高强度 的碎石 。粗集 料与沥青 调查出的裂缝必须逐条进行处理 。 ） （ 对封层表 面浮动矿料应扫 至路 面 ２ 应有 良好的粘结力 ．各项指标应满 足 ＪＧ Ｆ ０ １２ ０ Ｔ ４／— ０ ４公路沥青 路面 以外 ． 表面杂物亦清扫干净 施 工技术规范 中对热拌沥青混合料集料 的要求 。 ２２试 验 段 的铺 筑 ． 细集料包括人工砂 、 石屑和天然砂 。采用 反击式或锤式 破碎机生 沥 青 碎 石 柔 性 基 层 施 工 开 工 前 ． 先 做 试 铺 路 段 ． 照 预 定 的施 需 按 产的硬质岩集料经 过筛选 的小 于 ２３ ｍ 的部分具有 较好的角 砾性 ， ．６ ｍ 工方案 ， 用拟 用于主体工 程的材料 、 合料配 合比以及拌 和 、 铺 、 采 混 摊 可以作 为人 工砂使用 因此细集料宜采用干燥 、 硬、 坚 洁净 、 元风化 、 无 压 实 设 备 和 施 工 程 序 ，试 铺 路 段 宜 选 在 正 线 直 线 段 ．长 度 不 少 于 杂 质的石灰岩加工 而成 的机 制砂 ． 可采用符 合要求 的石屑 ． 不准 也 但 ２０ 。 ０ｍ 采用天然砂 。细集 料棱角性必须不小于 ４ ％． ２ 砂当量不小于 ６ ％。 ５

浅析ATB沥青稳定碎石基层施工及质量控制作者：马栋良来源：《建筑工程技术与设计》2015年第14期一、背景目前，类似水泥稳定碎石的半刚性基层是我国城市道路路面结构的主要形式，但由于半刚性基层的刚度过大，较易产生路面反射裂缝，导致路面抗耐久性较差，极大影响了城市路面的使用寿命。

在此情况下，为改善路面的使用性能，延长路面的使用寿命，ATB沥青稳定碎石基层应运而生。

ATB沥青稳定碎石是按照密实级配原理设计而成的孔隙率较小的密实式沥青稳定碎石混合料，其具有结构强度高、施工周期成型周期短、成型后具有较好的抗车辙能力等特点；它能增强城市道路用的承载能力，并能减少了沥青的老化，是一种理想的城市道路基层结构形式。

工程概况及二、工程概况溧阳路（四川北路-四平路）为现状道路，长约628.946m，位于四川北路以东，四平路以西。

本工程溧阳路（四川北路～四平路），规划为城市支路，红线宽度18m，工程范围内长度约为628.946m，本次设计按城市支路设计标准，设计速度采用30km/h。

由于工程实施时车行道范围内存在多条地下管线同步施工，且工程地处城市中心位置，对传统的半刚性道路基层的施工及养护存在诸多不利，因此本项目的道路路面基层采用施工养护周期较短及结构性能更好的ATB沥青稳定碎石。

最终确定的车行道路面结构如下：：4cm AC-13C（SBS改性沥青）7cm AC-25C粗粒式沥青混凝土（抗车辙剂）36cm ATB-40沥青稳定碎石基层（分3层摊铺，12cm/层）20cm 级配碎石三、沥青稳定碎石基层技术要求沥青稳定碎石（ATB）混合料配合比设计要求应符合表1规定。

四、沥青稳定碎石施工1. 施工工艺流程经试验和研究，最终确定沥青稳定碎石施工工艺流程如下：作业交底→土路基验收→测量放线→摊铺机定位→摊铺→碾压。

2. 作业技术交底为保证工程施工质量，正式开始施工前，由现场管理人员向施工人员进行施工技术交底，向其介绍施工范围、工程量、工作量和实验方法要求，并对施工图纸进行解说，使其详细了解沥青稳定碎石施工方案、施工措施、操作工艺，并明确知晓施工质量和安全的保证措施，同时提出技术检验和检查验收要求、技术记录内容和要求。

文章编号:1009-6825(2010)10-0250-03ATB -30沥青稳定碎石路面施工工艺及质量控制收稿日期:2009-12-15作者简介:杨宝岭(1957-),男,工程师,中铁十局集团西北工程有限公司,陕西西安 710065杨宝岭摘 要:以黄陵)延安高速公路工程为例,介绍了AT B -30沥青稳定碎石路面施工工艺,重点阐述了配合比设计和沥青混合料的拌和、运输方法,并提出了施工过程中的质量控制要点,为类似工程积累了经验。

关键词:沥青稳定碎石路面,施工工艺,配合比,沥青混合料,质量控制中图分类号:U 416.217文献标识码:A1 概述目前在我国90%以上的高速公路沥青路面基层和底基层采用了水泥稳定或二灰稳定类半刚性基层。

这种基层具有强度高、刚度大的特点,但同时也具有干缩和温缩的特性,因而使沥青面层不可避免的产生反射裂缝,从而导致雨水很容易的渗入基层,又不能及时排出。

在重交和重载的作用下,产生极大的动水压力而冲刷基层造成唧浆。

现在我国刚开始推广大粒径沥青稳定碎石柔性结构,防止反射裂缝的形成,以解决渗水对基层和路床的损害,提高路面的使用性能、延长路面使用寿命。

2 工程概况黄陵)延安高速公路是国家规划的西部大通道(包头)西安)重庆)北海)在陕西境内的重要组成部分,也是陕西省/十#五0计划重点建设项目之一,同时也是陕西省/米0字形主骨架的构成路段。

本合同段为LM -3合同段,全长27.2km 。

施工AT B -30沥青碎石下面层施工为陕西省首例。

黄延高速公路设计行车速度80km/h,路基宽度24.5m 。

结构层为:4cm AC -13沥青混凝土+6cm AC -20沥青混凝土+10cmA TB -30沥青稳定碎石,AT B -30沥青稳定碎石680km 2。

3 施工工艺3.1 施工工艺流程施工工艺流程见图1。

螺栓的下部卡固块能可靠卡固在锚箱内。

四方都预紧后,再用预置力矩扳手加力到800N #m,听到力矩扳手响两次后停止加力。

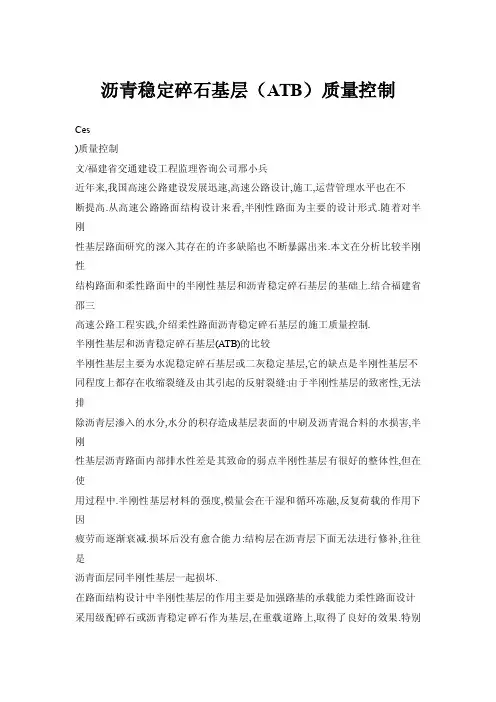

沥青稳定碎石基层（ATB）质量控制Ces)质量控制文/福建省交通建设工程监理咨询公司邢小兵近年来,我国高速公路建设发展迅速,高速公路设计,施工,运营管理水平也在不断提高.从高速公路路面结构设计来看,半刚性路面为主要的设计形式.随着对半刚性基层路面研究的深入其存在的许多缺陷也不断暴露出来.本文在分析比较半刚性结构路面和柔性路面中的半刚性基层和沥青稳定碎石基层的基础上.结合福建省邵三高速公路工程实践,介绍柔性路面沥青稳定碎石基层的施工质量控制.半刚性基层和沥青稳定碎石基层(ATB)的比较半刚性基层主要为水泥稳定碎石基层或二灰稳定基层,它的缺点是半刚性基层不同程度上都存在收缩裂缝及由其引起的反射裂缝:由于半刚性基层的致密性,无法排除沥青层渗入的水分,水分的积存造成基层表面的中刷及沥青混合料的水损害,半刚性基层沥青路面内部排水性差是其致命的弱点半刚性基层有很好的整体性,但在使用过程中.半刚性基层材料的强度,模量会在干湿和循环冻融,反复荷载的作用下因疲劳而逐渐衰减.损坏后没有愈合能力:结构层在沥青层下面无法进行修补,往往是沥青面层同半刚性基层一起损坏.在路面结构设计中半刚性基层的作用主要是加强路基的承载能力柔性路面设计采用级配碎石或沥青稳定碎石作为基层,在重载道路上,取得了良好的效果.特别是沥青稳定碎石基层具有较强的抗剪强度和耐疲劳特性,与半刚性基层相比不易收缩开裂,同沥青混凝土面层一起构成全厚式沥青路面,从而使整个沥青路面具有修筑时间短,路面结构均匀,受水与冰的影响小,维修费用低,使用寿命长的特点.沥青稳定碎石基层(ATB)质量控制实践基于柔性路面的优点,福建省高速公路指挥部,设计院,业主在邵三高速公路设置5km沥青稳定碎石(ATB一25)柔性基层沥青路面试验路,通过施工比对,总结了沥青稳定碎石基层沥青混凝土路面的施工经验,进行了沥青稳定碎石柔性基层试验路铺筑的探索,取得了较好效果.工程概况和路面结构设计邵三高速公路工程地处福建西北山区,属亚热带季风湿润气候,雨量充沛,夏季高温炎热.按双向四车道设计.设计行车速度80km/h,沥青混凝土路面设计使用年限为15年.路面设计为半刚性基层沥青混凝土路面,试验路为柔性基层路面设计.两种路面结构都在3%水泥稳定碎石层上,设1cm厚的沥青表处下封层,下封层施工前要对其下承层洒透层油,透层油为煤油稀释沥青:各沥青层间还要洒乳化沥青粘昙油.在柔性基层试验路中.级配碎石中间层上还洒布一层乳化沥青作为透层.混合料的配合比设计混合料的配合比设计,按骨架一密实型原则进行.集斗级配设计为规范规定的级配范围的中值偏下近于S型毅配.在试配过程中应考虑减少06mm以下颗粒含量.避毛03mm～06mm范围内出现驼峰".015mm～236mm量不应过低.从而保证混合料的孑L隙率及马歇尔各项指示符合要求.沥青混合料中沥青最佳用量.应在以往沥青混凝土各面成功的经验上.按《公路沥青路面施工技术规范》:JTGF40—2004)要求,通过马歇尔试验确定,应使马i5c尔各项指标符合规范要求,最佳沥青用量为38%.施工工艺及控制的重点与难点设计好的沥青混合料.经拌合站试拌,试验路的试霜,并根据实际情况对配合比进行微调后.成为生产用历青混合料配合比.ATB一25施工过程中,先要严格对拌台楼的冷热料仓比例,拌合出料温度,干拌及拌合时间C55进行控制,实际干拌时间为8s,每盘的拌合时间为50s,保证混合料拌合均匀.无花白料出现.沥青混合料的拌合及压实温度.根据沥青的性质及以往施工经验.通过沥青的粘温曲线初定.再根据实际的天气,运距,碾压工艺等实际情况进行适当调整.邵三高速公路施工过程中控制的重点和难点有以下几个方面控制好ATB一25下层的压实度.15cm的A TB一25按现有的压实机械及工艺,只能分两层进行摊铺施工,一般按下7cm上8cm进行施工.在下层7cm的施工中.由于其下卧层是级配碎石,弹性较大.实际施工中.很难达到规范规定的97%的压实度,只能降低摊铺速度.增加胶轮碾压遍数,总体压实度情况不是很理想.重视胶轮压路机的作用.ATB-25级配颗粒较粗,难以压实,因此在沥青混合料的压实过程中要重视胶轮压路机的搓揉作用,实际生产中每个工作面使用了两台25t 的胶轮压路机,压实度基本满足设计和规范要求.集料的生产控制.粗集料的生产,由于受到当地原材料的来源限制,往往没有加以重视,致使集料的针片状颗粒.粉尘(<0075颗粒)的含量等指标超标.因此,在实际生产中使用了大型反击式组合破碎机,满石均匀破碎,破碎场设置除尘装置,粗集料用水>中洗,从而使针片状颗粒及粉尘含量合格.存在的问题通过ATB一25配合比设计及严格施工控制,沥青稳定碎石柔性基层试验路的各项检测指标是合格的,但其使用性能有待于今后的运营使用对比来评价.柔性路面设计的弯沉值为0396mm,半刚I'VE路面弯沉值为0.263mm, 实测弯沉值比半刚性基层沥青路面的设计弯沉值略大.考虑~JA TB在沥青路面中所起的作用及国外的成功经验,应该选择更大粒径的沥青稳定碎石,如ATB一30,ATB一40 等,这时标准马歇尔成型法已不能适用,须采用如大型马歇尔,Superpave的SGC及GTM等成型法.综合考虑我国国情,采用大型马歇尔法既经济,又同标准马歇尔法的各体积参数接近,符合我国现用的标准马歇尔法的习惯和已积累的经验.为保证沥青稳定碎石的层间粘结,尽量把15cm的ATB一25一次性摊铺施工,这需要大吨位的压路机及合理的碾压施工程序,以保证沥青混合料的压实度.回。
