人防工程防护通风设计常见问题分析作者：蒋安德来源：《中国房地产业·中旬》2020年第09期摘要：人防工程防护通风能够改善内部空间的空气环境质量，其清洁通风、滤毒通风、隔绝通风及滤毒室换气的转换都是由人防工程通风系统通过密闭阀、插板阀的启闭来实现的。
因此，防护通风系统的设计工作也会对人防工程项目的总体质量产生最直接的影响。
本文主要介绍人防工程防护通风设计中出现的常见问题，并提出一定的解決方法，旨在促进我国人防工程防护通风设计的进一步发展。
关键词：人防工程;防护通风;常见问题1 人防工程的概念人防工程的全称是保护人民防控地下室工程，初期的现代人防工程主要是战时人员存放物资、躲避空袭、进行的医疗救助和保护人民、对防空部队进行指挥的场所。
现代人防工程不仅意味着需要更好地保护人民和国家的安全，同时还意味着需要更好地满足国家和人民的安全防空需求和社会需求。
防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设相结合的原则。
2 人防工程防护通风设计中的缺陷分析2.1 设备选型及计算书不符合要求清洁通风时的进风通道为：消波设施→滤尘设施→染毒区密闭阀门→清洁区密闭阀门→通风机→消声设施→室内;滤毒通风时的进风通道为：消波设施→滤尘设施→染毒区密闭阀门→滤毒设施→清洁区密闭阀门→通风机→消声设施→室内。
由清洁通风和滤毒通风的空气流通路径可知，消波和滤尘设施为共同通道，而滤毒通风量一般为清洁通风量的30-50%。
因此，消波和滤尘设施的额定风量需要按清洁通风时的风量进行选型，并校核消波设施的空气流速，不应大于10m/s。
滤毒通风的风量是选取掩蔽人员新风量设计计算值和室内保持超压值所需的新风量中的大值。
在超压所需的新风量计算中，包括保证防毒通道的换气次数和清洁区的漏风量，每小时漏风量应取清洁区容积的0.07倍。
隔绝通风时，应根据允许的最小氧气容许体积浓度和最大二氧化碳容许体积深度等相关计算校核隔绝防护时间，当防护时间不能满足要求时，应采取产生氧气、吸收二氧化碳或减少战时掩蔽人数等措施。

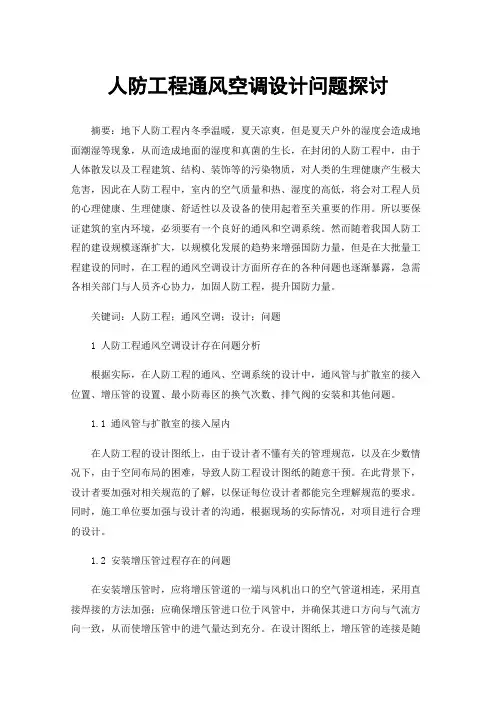

人防工程通风空调设计问题探讨摘要：地下人防工程内冬季温暖，夏天凉爽，但是夏天户外的湿度会造成地面潮湿等现象，从而造成地面的湿度和真菌的生长，在封闭的人防工程中，由于人体散发以及工程建筑、结构、装饰等的污染物质，对人类的生理健康产生极大危害，因此在人防工程中，室内的空气质量和热、湿度的高低，将会对工程人员的心理健康、生理健康、舒适性以及设备的使用起着至关重要的作用。
所以要保证建筑的室内环境，必须要有一个良好的通风和空调系统。
然而随着我国人防工程的建设规模逐渐扩大，以规模化发展的趋势来增强国防力量，但是在大批量工程建设的同时，在工程的通风空调设计方面所存在的各种问题也逐渐暴露，急需各相关部门与人员齐心协力，加固人防工程，提升国防力量。
关键词：人防工程；通风空调；设计；问题1 人防工程通风空调设计存在问题分析根据实际，在人防工程的通风、空调系统的设计中，通风管与扩散室的接入位置、增压管的设置、最小防毒区的换气次数、排气阀的安装和其他问题。
1.1 通风管与扩散室的接入屋内在人防工程的设计图纸上，由于设计者不懂有关的管理规范，以及在少数情况下，由于空间布局的困难，导致人防工程设计图纸的随意干预。
在此背景下，设计者要加强对相关规范的了解，以保证每位设计者都能完全理解规范的要求。
同时，施工单位要加强与设计者的沟通，根据现场的实际情况，对项目进行合理的设计。
1.2 安装增压管过程存在的问题在安装增压管时，应将增压管道的一端与风机出口的空气管道相连，采用直接焊接的方法加强；应确保增压管进口位于风管中，并确保其进口方向与气流方向一致，从而使增压管中的进气量达到充分。
在设计图纸上，增压管的连接是随意的，增压管的一端没有连接到风管的稳定段，增压管的进口方向和气流的流向不一样。
1.3 设计最小防毒通道换气次数及排气活门存在的问题在人防工程遮蔽人口大的情况下，新风量必须符合规范规定，也就是根据实际掩蔽者的数量来确定，新风量要远远大于地下环境超压时所需的新风量。

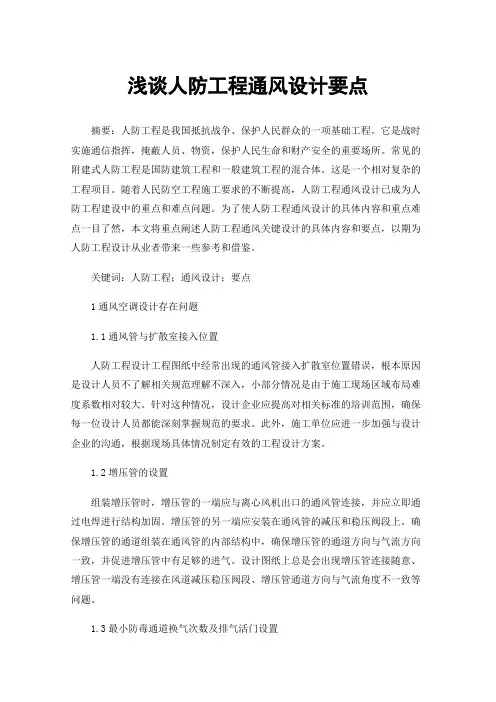

浅谈人防工程通风设计要点摘要：人防工程是我国抵抗战争、保护人民群众的一项基础工程。
它是战时实施通信指挥，掩蔽人员、物资，保护人民生命和财产安全的重要场所。
常见的附建式人防工程是国防建筑工程和一般建筑工程的混合体。
这是一个相对复杂的工程项目。
随着人民防空工程施工要求的不断提高，人防工程通风设计已成为人防工程建设中的重点和难点问题。
为了使人防工程通风设计的具体内容和重点难点一目了然，本文将重点阐述人防工程通风关键设计的具体内容和要点，以期为人防工程设计从业者带来一些参考和借鉴。
关键词：人防工程；通风设计；要点1通风空调设计存在问题1.1通风管与扩散室接入位置人防工程设计工程图纸中经常出现的通风管接入扩散室位置错误，根本原因是设计人员不了解相关规范理解不深入，小部分情况是由于施工现场区域布局难度系数相对较大。
针对这种情况，设计企业应提高对相关标准的培训范围，确保每一位设计人员都能深刻掌握规范的要求。
此外，施工单位应进一步加强与设计企业的沟通，根据现场具体情况制定有效的工程设计方案。
1.2增压管的设置组装增压管时，增压管的一端应与离心风机出口的通风管连接，并应立即通过电焊进行结构加固。
增压管的另一端应安装在通风管的减压和稳压阀段上。
确保增压管的通道组装在通风管的内部结构中，确保增压管的通道方向与气流方向一致，并促进增压管中有足够的进气。
设计图纸上总是会出现增压管连接随意、增压管一端没有连接在风道减压稳压阀段、增压管通道方向与气流角度不一致等问题。
1.3最小防毒通道换气次数及排气活门设置在处理有大量人员掩蔽所的人防工程时，清洁排风量必须满足规范要求，即根据实际人员掩蔽所人员及清洁区容积计算排风量，排风量应远远超过地下自然环境超压下所需的排风量。
但大多数人防工程的排风量设计规定不能满足现行标准的标准要求。
此外，在进行毒物过滤通风即滤毒通风的工况下，人防工程地下环境中的清洁排风系统将停止运行，排气量应根据毒物过滤通风量的具体负荷计算。

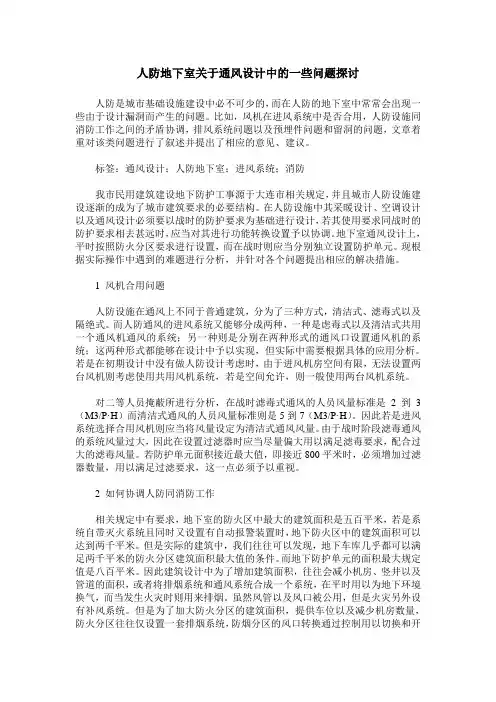

人防地下室关于通风设计中的一些问题探讨人防是城市基础设施建设中必不可少的，而在人防的地下室中常常会出现一些由于设计漏洞而产生的问题。
比如，风机在进风系统中是否合用，人防设施同消防工作之间的矛盾协调，排风系统问题以及预埋件问题和留洞的问题，文章着重对该类问题进行了叙述并提出了相应的意见、建议。
标签：通风设计；人防地下室；进风系统；消防我市民用建筑建设地下防护工事源于大连市相关规定，并且城市人防设施建设逐渐的成为了城市建筑要求的必要结构。
在人防设施中其采暖设计、空调设计以及通风设计必须要以战时的防护要求为基础进行设计，若其使用要求同战时的防护要求相去甚远时，应当对其进行功能转换设置予以协调。
地下室通风设计上，平时按照防火分区要求进行设置，而在战时则应当分别独立设置防护单元。
现根据实际操作中遇到的难题进行分析，并针对各个问题提出相应的解决措施。
1 风机合用问题人防设施在通风上不同于普通建筑，分为了三种方式，清洁式、滤毒式以及隔绝式。
而人防通风的进风系统又能够分成两种，一种是虑毒式以及清洁式共用一个通风机通风的系统；另一种则是分别在两种形式的通风口设置通风机的系统；这两种形式都能够在设计中予以实现，但实际中需要根据具体的应用分析。
若是在初期设计中没有做人防设计考虑时，由于进风机房空间有限，无法设置两台风机则考虑使用共用风机系统，若是空间允许，则一般使用两台风机系统。
对二等人员掩蔽所进行分析，在战时滤毒式通风的人员风量标准是2到3（M3/P·H）而清洁式通风的人员风量标准则是5到7（M3/P·H）。
因此若是进风系统选择合用风机则应当将风量设定为清洁式通风风量。
由于战时阶段滤毒通风的系统风量过大，因此在设置过滤器时应当尽量偏大用以满足滤毒要求，配合过大的滤毒风量。
若防护单元面积接近最大值，即接近800平米时，必须增加过滤器数量，用以满足过滤要求，这一点必须予以重视。
2 如何协调人防同消防工作相关规定中有要求，地下室的防火区中最大的建筑面积是五百平米，若是系统自带灭火系统且同时又设置有自动报警装置时，地下防火区中的建筑面积可以达到两千平米。
人防工程通风及防化设计若干问题的浅述摘要：人防工程是所有建设项目中比较特殊的一类建筑物，它既属公益项目的一部分，亦是国防建设的重要组成部分。
本文针对人防工程通风及防化设计过程中出现的一些常见问题，结合实例，提出个人看法和建议，以期能为从事人防工程通风及防化设计的工程师提供一些有益参考。
关键词：人防工程；防化；通风；参考1.关于过滤吸收器过滤吸收器是防化丁级以上的人防工程不可或缺的防化设备之一，安装在战时滤毒通风系统中，战时在化生放污染环境下，通过滤毒通风系统滤除掉空气中有毒物质，为人防工程内部提供清洁空气。
尽管过滤吸收器是人防工程通风系统中常用的核心设备，但部分设计工程师依然对其了解并不全面，或只是一知半解，现以RFP型过滤吸收器为例作简要的描述。
1.1构造灭活装置即是活性自由基发生器，用于灭杀截留在滤烟层上的生物微生物，防止生物战剂大量繁殖或迁移。
滤烟层也叫精滤器，由超长寿命特种玻璃纤维专用滤纸制成的一种高效过滤材料，过滤效率超过99.999%。
主要作用是过滤空气中的放射性飘尘、生物气溶胶和毒剂气溶胶粒子。
吸收层亦称滤毒层，是由具有大量微孔的催化剂-活性碳材料制作而成，通过物理吸附和化学吸收去除空气中的有害毒物。
主要用于吸附呈蒸汽状的持久性毒剂。
1.2防毒性能防毒性能是衡量过滤吸收器最重要的指标，是人防工程防化保障的重要措施。
不同等级的人防工程对毒剂的防护要求不一样，等级低的人防项目仅对沙林毒剂有防护指标要求，等级较高的项目对氯化氰毒剂才作防护要求。
部分设计人员对过滤吸收器上标的一种或两种毒剂的防护指标比较疑惑，认为过滤吸收器只能防护一种或两种毒剂，怀疑一旦战时敌人施放其它战剂，人防工程便失去了防毒能力。
情况其实并不是这样，这两个指示仅仅是反映吸收器对这两类不同吸附性质物质的吸附能力，滤毒层上活性碳具有广谱吸附性，目前外军装备的常见六类十四种化学战剂，根据情况的需要过滤吸收器是可以去除的。
沙林属神经性毒剂，毒性强、作用急，作为易吸附毒剂的典型代表，而氯化氰属全身中毒性毒剂，作为难吸附毒剂的典型代表，满足了这两个指标要求，过滤吸收器对其它类型毒剂的防护性能大体上就可以得到保证。

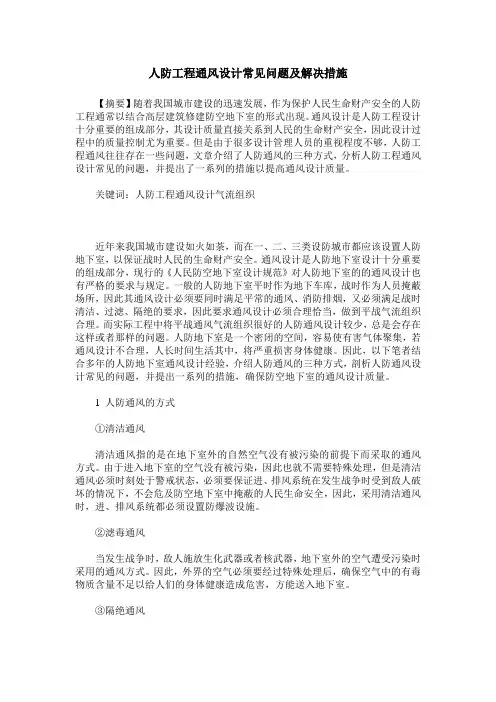

人防工程通风设计常见问题及解决方案摘要：作为基础设施之一，人防工程主要用作保护国家、国民的安全，具有很大的战争潜力。
尤其在全球形势日益复杂的背景下，人防建设也显得更加意义深远。
所以，在人防工程中，应兼顾平战功能，不仅需要设计好通风防烟排烟、空调系统，而且还需要综合考量防化防护、调温除湿等。
因此，设计起来相当困难，其中存在很多有待解决的问题。
为此，本文从人防工程出发，主要针对常见的设计问题，提出了有效的解决方案，以促进人防环境的进一步改善。
关键词：通风设计；人防工程；问题及方案新世纪下，人防工程主要用作掩蔽战时人员、物资、保护人们的安全。
在这个重要的场所，往往十分密闭、潮湿、难以散出热量、不易扑救火灾等。
所以，通过通风系统，旨在控制人防空气具有很好的环境。
针对防空地下室，在设计通风系统时，应注意战时各防护单元的独立性。
在平时就有结合分区防火系统，如果平时与战时功能要求不吻合，就要及时转换平战功能。
一、人防通风设计的必要性在现代化的社会中，尽管位处和平年代，但国家战争却无可预料。
所以，在工程设计当中，应先设计好人防工程。
作为人防工程中无可替代的组成部分之一，人防工程的规划设计需要设计人员按照项目实际的情况，根据人防等级来展开合理化的设计工作。
在整个工程中，人防工程设计属于极为关键的环节。
在战争的时候，主要需要通过人防工程，来起到以下作用：战时用于遮蔽人员，提供给战时军用车辆、物资必要的储藏地点。
即便在和平年代，也可转化人防工程为地下停车场或商业建筑，提供给人们生活上的便利。
通过平战结合形成的人防工程，能有机统一战备、社会、经济等方面的效益，并且在国民经济中发挥着至关重要的作用。
尽管人防工程有着战时保护国民安全的作用，但是人防工程属于隐蔽场所，且大多安置在地下室。
所以在进行设计时，需要注意整体的通风效果。
伴随城市的持续建设与发展，国民对人民防空也在不断深入、全面地认知，并且更加关注人防的使用功能和整体质量安全。
人防通风设计的几个常见问题探讨
摘要：本文主要就人防通风设计过程中人防通风机选择、增压管设置、排风系统选择、过滤吸收器选择以及通风密闭阀门、人防水冷电站的设计等问题进行了分析研究。
关键词：人防工程；通风设计
引言
随着我国经济的不断发展和进步，建筑工程也是在不断地发展之中，在建筑工程的建设过程中，人防工程是我们不可忽视的重要部分，它在战时起着非常重要的防护作用，为人民的生命及财产安全以提供了重要保障，所以加强人防工程设计就显得极为重要了。
如果人防工程通风设计不合理就会给人防内的人们的生命安全造成威胁，根本无法发挥其本身的重要作用，所以加强人防工程通风设计是非常重要的。
在日常工作中，笔者发现有些设计图纸中存在一些共性的错误。
因此，将常见的几个问题列出与大家共同探讨。
一、人防通风机的选择
当前，人力与电动两用的通风机主要包括F270 型手摇电动两用风机、DJF-1 型四人电动脚踏两用风机与SＲ900 型两人电动脚踏两用风机。
在进行人防通风机的选择时需要了解F270 型手摇电动两用风机只可以沿着顺时针方向旋转(叶轮的转向从电动机方向正视为顺时针)。
DJF-1 型四人电动脚踏两用风机设计只能够左向90°，不存在右向。
在设计过程中要特别注意：如果多台通风机实施并联，需要尽可能的使用型号相同的通风机，并且需要在每一台通风机的进出口地方，进行密闭式风量调节阀的设置【1】。
每一台通风机间需要预留至少能够保证操作人员使用的距离，该距离大概为800 mm左右。
而且，当防空地下室的电源得不到保证时，脚踏风机的通风量需要与清洁式通风量的需求相满足。
而在战时清洁式排风还需要进行排风机的设置，主要原因在于倘若清洁式排风使用的是超压排风，那么卫生间氨气就会使得人员没有办法进入，最终严重污染了整个工室内的空气设置排风机就可以避免这样的事情发生。
二、增压管的设置问题
ＲＦＪ０１３—２０１０《人民防空工程防化设计规范》第5.2.2条规定“当战时清洁式进风或滤毒式进风合用风机，或战时清洁式进风与滤毒式进风分设风机但风机前设有集气箱时，应设增压管及闸阀。
”在进风机出口处接上增压管，一直到清洁式进风管的密闭阀门之前的管道上，要使用ＤＮ２５的镀锌钢管进行。
需要将在送风机出口风管上确保增压管的一端与其相接，因为普通的风管材料主要是镀锌薄钢板，它的管壁很薄，镀锌钢管和它连接所用的螺母垫片等锁紧，这样才可以使得接口处能够做到严密而不漏风；增压管的另一端则是直接焊接在３毫米的清洁进风钢板风管上，与此同时，在增压管容易操作的地方位置上安设球阀，并且该球阀要具有很好的气密性，清洁通风时，关闭；滤毒通风时，打开。
增压管接在风机出口送风管上，主要是把一部分正压空气引入到清洁进风管段中，发挥增压功能，倘若接口位置不合适，不仅无法引出正压空气，还会在接口处形成负压，发生泄压抽气的现象，这就会致使严重的漏毒现象发生。
三、排风系统的问题
战时干厕与防毒通道都具有战时排风系统。
战时干厕与防毒通道的位置具有特殊性，所以应该将其排风系统独立设置。
因为战时排风系统不能够体现一般的通风系统，严重的还会出现通风管相交叉现象，这主要是因为地下车库层的高低，如果设计不合理，就会严重妨碍战前风管施工，或者在战争时期，在干厕中人的活动高度受到限制。
在进行人防工程建设过程中这些问题都会时而有之，与战时的防御大事是息息相关的，设计人员需要对其高度重视。
另外，还应该定期校核防毒通道的换气次数。
由于平时工程中不管是冷冻机房还是防排烟通风机房，在选址与建设的过程中都要将其整体布局充分考虑在内，通常都会有一些没有价值的角落等处，使得机房面积被占用，虽然对于平常的维修与操作很便捷，然而，从人防角度出发，防毒通道就有点大了，因为它不仅需要与建筑疏散的要求相一致，还需要注重其换气次数（二等掩蔽所最小换气次数通常是30～40 次/h，其他类型地下室是40～50 次/h【2】。
如果防毒通道大，就有必要对风机的型号进行更换，只有型号偏大的风机才可以达到换气要求，对于设计工作而言是没有必要的。

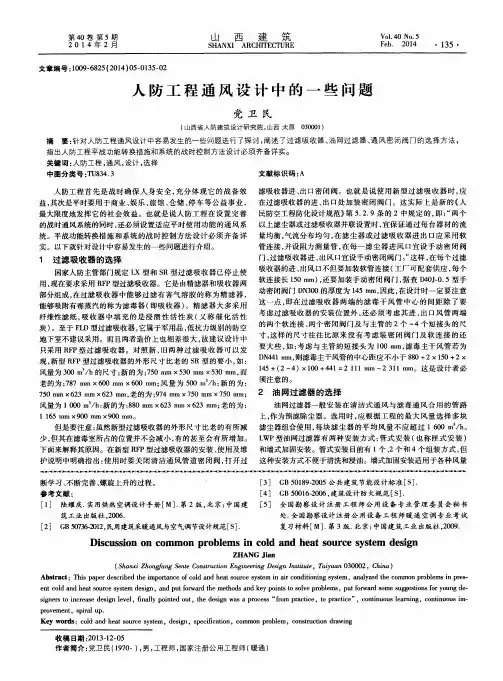

四、过滤吸收器的选择
国家人防主管部门规定LX 型和SＲ型过滤吸收器已经停用，当前需要使用的是ＲFP 型过滤吸收器。
主要由精滤器于吸收器构成，在过滤吸收器中精滤器可以过滤有害气溶胶，而滤毒器(即吸收器)则可以吸附有毒蒸汽。
精滤器主要使用的是纤维性滤纸，吸收器中所填充的是浸溃性活性炭，可将其称之为催化活性炭。
FLD 型过滤吸收器是军用品，不建议在低抗力级别的防空地下室中使用，设计中多数使用ＲFP 型过滤吸收器。
新、旧两种过滤吸收器具有差异性，新型ＲFP 型过滤吸收器的外形尺寸要比旧的SＲ型小，如:风量为300 m3/h 的尺寸:新的为:750 mm ×530 mm ×530 mm，而老的为:787 mm × 600 mm × 600 mm;风量为500 m3/h:新的为:750 mm ×623 mm ×623 mm，老的为:974 mm ×750 mm ×750 mm;风量为1 000 m3/h:新的为:880 mm ×623 mm ×623 mm;老的为:1 165 mm ×900 mm ×900 mm【3】。
在此过程中需要注意，新型过滤吸收器的外形尺寸比旧的小，然而在滤毒室占据的位置不会减少，甚至还会增加。
新型ＲFP 型过滤吸收器的安装、使用与维护说明中明确指出:在使用过程中需要将清洁通风管道密闭阀关闭，确保过滤吸收器进、出口密闭阀处于打开状态。
换句话说就是在新型过滤吸收器使用过程中，需要在过滤吸收器的进、出口处，加装密闭阀门。
在每个过滤吸收器的进出风口，不仅需要装软管连接，还应该加装手动密闭阀门，在设计过程中要尤为注意，不仅要将过滤吸收器的安装位置考虑在内，还需要将其进、出口风管两端的两个软连接、两个密闭阀门以及和主管的2～4 个短接头的尺寸充分考虑在内，这种尺寸通常是要大于原来未考虑装密闭阀门和软连接，如:考虑和主管的短接头为100毫米，滤毒主干风管若为DN441 mm，则滤毒主干风管的中心距要大于880 +2 ×150 +2 ×145 +(2 ～4) ×100 +441 =2 111 mm ～2
311 mm。
五、通风密闭阀门
密闭阀门主要作用是防护通风系统，确保通风管道密闭与转换通风方式中不可或缺的控制设备。
按照阀门的驱动形式，可将其划分为手动密闭阀门与手、电动两用阀门两种。
按照阀门的结构，可将其划分为杠杆式和双连杆式两种，通常情况下，大多数工程中采用的都是杠杆式密闭阀门，在设计安装过程中要严格把握以下几个方面:一是阀门能够水平或垂直安装，需要将其操作维修更换便捷性考虑在内，安装形式包括支架或吊架形式安装。
二是在安装过程中，要确保阀门受压方向的箭头和所受冲击波方向保持一致。
三是阀门不能够调节风量。
四是预埋管件直径要和所连接的管道、密闭阀门的管内径保持统一性，如表 1 所示。
五是在选用时，计算阀门的内径使用假定流速法(风速宜取 6 m/s ～8 m/s)。
六是注意在所有和外界相通的进、排风管道上所设置的密闭阀门不能够比两道少。
六、人防水冷电站的设计问题
确保柴油电站战时的正常运行对于人防工程有着重要影响，柴油发电机组运行过程中需要大量空气，而且产生的热量和废气比较多，为了确保柴油电站发电机组的正常运行，应该加强对柴油电站与柴油发电机组的降温与通风处理。
一般而言，柴油电站与柴油发电机主要使用的是风冷方式，与水冷方式相比较而言，风冷方式不需要冷却水池、冷却水系统，节约投资。
但是功率大的柴油发电机如果使用全风冷方式，就会严重使得柴油发电机组的冷却效率受到影响，机组的安全运行也得不到有效保证，严重的还会给人防的掩蔽人员造成不利影响。
结束语
总之，人防通风设计受到各方面因素的影响，只有不断完善各个方面的技术，才能促进人防通风设计质量的提高。
才能使工程更有效的发挥作用。
