板配筋计算表
板配筋计算表通常用于计算楼板配筋所需的各项参数和结果。
这个表格一般会包括以下内容：
1.楼板尺寸：包括楼板的长度、宽度和厚度。
2.楼板荷载：包括楼板上的静载和活载，以及楼板的自重等。
3.混凝土强度等级：表示楼板所使用混凝土的强度，通常以兆帕（MPa）为单位。
4.钢筋种类和规格：包括钢筋的直径、间距和数量等。
5.计算结果：包括楼板配筋所需的各项参数，如钢筋的面积、直径、间距和数量等。
通过这个表格，可以方便地查找到所需的各种配筋参数，从而为施工提供准确的依据。
在填写表格时，需要注意以下几点：
1.确保填写的内容准确无误，特别是楼板尺寸、荷载和混凝土强度等级等关键参数。
2.对于钢筋的种类和规格，需要选择符合工程标准和规范的产品。
3.在计算过程中，需要注意单位的换算和计算公式的正确使用。
4.对于计算结果，需要认真核对并确保满足工程要求。
总之，板配筋计算表是工程中非常重要的文件之一，需要认真填写并妥善保存。
现浇构件模板面积和钢筋用量参考表1~2 1.5~2 0.5钢筋含量总结◆影响钢筋用量的因素:1.混凝土钢筋含量应该分结构类型、高度、有无地下室等来讨论2.厂房还应考虑柱距、生产工艺等因素3.当然，这是平均数值，主要指标准层，转换层有所不同4.与钢筋等级有关，三级钢较省量5.这只是一般的情况下,但时很多时候这个数字都只能是作为一个参考.每一幢楼还是要认真的抽筋才行.6.新的钢筋混凝土结构设计规范和其他规范实施后，钢筋用量又有较大副度提高，7.各家设计院施工图的钢筋含量也有差距的住宅楼建筑 钢筋用量kg/m2▲砖混住宅一般砖混住宅（6层） 27屋面现浇，坡屋面，其余厨卫、阳台、飘窗现浇，飘窗计算一半面积，包括砌体加固筋，7度设防 27.7八度设防，无桩基，6层砖混结构住宅，现浇楼板 35砖混住宅楼 32-40一般砖混住宅现在设计高了许多 35-40▲框架住宅框架别墅 40－50框架4层的宿舍楼(桩基础),跨度在4米*9米,层高3.6米, 38-45框架多层住宿楼 46--60一般框架住宅 42~46一般框架住宅（6层） 45八度设防框架结构住宅 50框架住宅多层 40-50框架住宅高层标准层 60框架住宅高层转换层 120-130框架住宅（12层左右）代地下车库（人防） 80－90全现浇高层住宅地下2层，地上22层 65框剪高层建筑不包含基础部分 60-70框剪高层建筑转换层不包含基础部分 120小高层 不等 60-70高层住宅 70框剪--框架小高层，高层60-95KG 60-95钻孔桩钢筋约110kg/m3▲住宅楼（江苏省）１、一般砖混结构在２８～３０公斤２、框架结构在３８～４１公斤3、综合楼一般６０公斤左右▲办公楼八度设防10层以下框架办公楼 65-75礼堂，框架结构，跨度25米 85▲厂房框架4层的厂房(桩基础),跨度在9~12米*12~15米,层高3.6米 42-48▲举几个实例1.某拆迁恢复楼，砼条基，埋深两米，砖混结构，现浇板，平屋顶，阳台全封闭， 27计算全面积，无层顶装饰构架和飘窗（这些有钢筋却算不来面积），很常见的两室一厅房型，节省造价型。
板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。
构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。
构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。
混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。
混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr(9.5.3) 式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。
混凝土结构设计规范GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的三分之一。
该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。
混凝土结构设计规范GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板内的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板内且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板内的长度应从柱边或墙边算起。
建筑结构安全等级2纵向受力钢筋混凝土保护层最小厚度（mm）不同根数钢筋计算截面面积（mm2）板宽1000mm内各种钢筋间距时钢筋截面面积表（mm2）每米箍筋实配面积钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率（%）框架柱全部纵向受力钢筋最小配筋百分率（%）框架梁纵向受拉钢筋的最小配筋白分率（%）柱箍筋加密区的箍筋最小配箍特征值λν（ρν=λνf/f）受弯构件挠度限值注：1 表中lo为构件的计算跨度；2 表中括号内的数值适用于使用上对挠度有较高要求的构件；3 如果构件制作时预先起拱，且使用上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应力混凝土构件，尚可减去预加力所产生的反拱值；4 计算悬臂构件的挠度限值时，其计算跨度lo按实际悬臂长度的2倍取用。
注： 1 表中的规定适用于采用热轧钢筋的钢筋混凝土构件和采用预应力钢丝、钢绞线及热处理钢筋的预应力混凝土构件；当采用其他类别的钢丝或钢筋时，其裂缝控制要求可按专门标准确定；2 对处于年平均相对湿度小于60%地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值；3 在一类环境下，对钢筋混凝土屋架、托架及需作疲劳验算的吊车梁，其最大裂缝宽度限值应取为0.2mm；对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0.3mm；4 在一类环境下，对预应力混凝土屋面梁、托梁、屋架、托架、屋面板和楼板，应按二级裂缝控制等级进行验算；在一类和二类环境下，对需作疲劳验算的须应力混凝土吊车梁，应按一级裂缝控制等级进行验算；5 表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算；预应力混凝土构件的斜截面裂缝控制验算应符合本规范第8章的要求；6 对于烟囱、筒仓和处于液体压力下的结构构件，其裂缝控制要求应符合专门标准的有关规定；7 对于处于四、五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定；8 表中的最大裂缝宽度限值用于验算荷载作用引起的最大裂缝宽度。
2注：计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的长边或直径小于300mm，则表中混凝土的强度设计值应乘以系数0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制。
2注：在钢筋混凝土结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N/mm2时，仍按300N/mm2取用。
注:d为纵向钢筋直径，h b为梁截面高度.注:d为纵向钢筋直径，h b为梁截面高度.楼板配筋最小配筋率（%）（受拉）框架梁的面积配箍率（%）（箍筋为HPB235）框架梁纵向受拉钢筋最小配筋率（%）（箍筋为HRB335）框架梁纵向受拉钢筋最小配筋率（%）（箍筋为HRB400）2附加箍筋承受集中荷载力（kN）（HBP235级钢筋）注：当梁高大于800mm时，取60。
剪力墙约束边缘构件体积配箍率（%）剪力墙构造边缘构件的配筋要求HPB235级钢筋最小锚固长度La（mm）注：α=0.16，f y=210N/mm2,当混凝土强度等级高于C40时按C40取值HRB335级钢筋最小锚固长度La（mm）注：α=0.14，f y=300N/mm2,当混凝土强度等级高于C40时按C40取值HRB400级钢筋最小锚固长度La（mm）注：α=0.14，f y=360N/mm2,当混凝土强度等级高于C40时按C40取值混凝土结构的抗震等级注：1.丙类建筑应按本地区的设防烈度直接由本表确定抗震等级：其他设防烈度的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2.建筑场地为Ⅰ类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3.框架—剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总倾覆力矩的50%，框架部分应按表中框架结构的抗震等级设计；4.部分框支剪力墙结构中，剪力墙加强部位以上的一般部分，应按剪力墙结构的剪力墙确定其抗震等级。
例题：已知单向板，计算跨度l o =2.34m,承受均布荷载，跨中正截面 弯矩设计值为M=4.5kN.m ，混凝土采用C30,板厚为80mm 钢筋采 用HPB30C 级，环境类别一类，设计使用年限 50年。
计算受拉钢筋面积解：查表得 f c =14.3MPa, f t =1.43MPa, f^270MPa, ^0.576 假设 a s =20mm,h 0 =80 -20 = 60mm1） 求受压区高度由公式M 二冷f c b （ h 0--）得： 26 X 4.5 106=1.0 14.3 1000 x （60—）整理得：x 2 -120x • 629 =0% = 115mm,大于板厚，舍去X 2 = 5.5mm ：： b h b =0.576 60 = 35mm不超筋2） 求受拉钢筋面积由公式：1 f c bx = f y A s 得：选择钢筋 8@170( As=296mm 2)，不能选10@260最小配筋率：c A s 296 m 丘7 c h 80 s min 0.24% 0.32%bh 0 1000 60 min h 0 60 不少筋Pmin 二 max 0.2%, 45 L % 二 max 0.2%, 45 y 1.43 270 I % =0.24% J 1.0 14.3 1000 5.5270=291mm 2画配筋图（|）6@200例题：已知雨棚板，根部截面100mm*1000m )m 负弯矩设计值 M=30kN.m, 混凝土采用C30,钢筋采用HRB33嗽，环境类别二类，计算受拉钢筋面积解：查表得 f c =14.3MPa, f t =1.43MPa, f y =300MPa, ^0.55 假设 a s =25mm,h 0 =100 -25 = 75mm3） 求受压区高度x由公式M =冷f c b （ h 0-）得： 230 106=1.0 14.3 1000 x （75--）2整理得：x 2 -150x 4196 =0% = 107.8mm,大于板厚，舍去x 2 = 32.2mm ：： b h b = 0.55 75 = 38.5mm不超筋4） 求受拉钢筋面积由公式：'1 f c bx = f y A s 得： A _ ： 1 f c bx f y 1.0 14.3 1000 32.22 = =1535mm 300 选择钢筋 —12/14@85, A s = 1571mm 2,或丈・14@100, A s =1539mm 2 最小配筋率:不少筋画配筋图P min =max 0.2%, 45 吕 ％ = max 0.2%, 45 I f y j I 1.43 300I % =0.21% J 1539 1000 75 八'九十。
2注：计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的长边或直径小于300mm，则表中混凝土的强度设计值应乘以系数0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制。
2注：在钢筋混凝土结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N/mm2时，仍按300N/mm2取用。
注:d为纵向钢筋直径，h b为梁截面高度.注:d为纵向钢筋直径，h b为梁截面高度.楼板配筋最小配筋率（%）（受拉）框架梁的面积配箍率（%）（箍筋为HPB235）框架梁纵向受拉钢筋最小配筋率（%）（箍筋为HRB335）框架梁纵向受拉钢筋最小配筋率（%）（箍筋为HRB400）2附加箍筋承受集中荷载力（kN）（HBP235级钢筋）注：当梁高大于800mm时，取60。
剪力墙约束边缘构件体积配箍率（%）剪力墙构造边缘构件的配筋要求HPB235级钢筋最小锚固长度La（mm）注：α=0.16，f y=210N/mm2,当混凝土强度等级高于C40时按C40取值HRB335级钢筋最小锚固长度La（mm）注：α=0.14，f y=300N/mm2,当混凝土强度等级高于C40时按C40取值HRB400级钢筋最小锚固长度La（mm）注：α=0.14，f y=360N/mm2,当混凝土强度等级高于C40时按C40取值混凝土结构的抗震等级注：1.丙类建筑应按本地区的设防烈度直接由本表确定抗震等级：其他设防烈度的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2.建筑场地为Ⅰ类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3.框架—剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总倾覆力矩的50%，框架部分应按表中框架结构的抗震等级设计；4.部分框支剪力墙结构中，剪力墙加强部位以上的一般部分，应按剪力墙结构的剪力墙确定其抗震等级。
板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。
构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。
构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。
混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。
混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr(9.5.3)式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。
混凝土结构设计规范GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的三分之一。
该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。
混凝土结构设计规范GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板内的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板内且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板内的长度应从柱边或墙边算起。

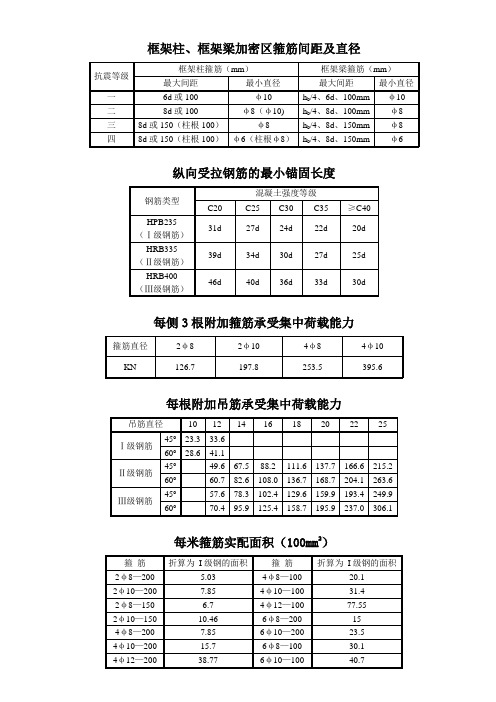

框架柱、框架梁加密区箍筋间距及直径
