云计算平台中的容错与可靠性保障研究随着云计算的快速发展，越来越多的企业和个人选择将其应用程序和数据迁移到云平台上。
然而，云计算的高度依赖网络和服务器的稳定性，一旦出现故障可能会导致严重的损失。
因此，容错与可靠性保障成为云计算平台设计中的重要问题。
本文将探讨云计算平台中容错与可靠性保障的研究。
一、容错技术1.冗余备份：在云计算平台中，冗余备份是一种常见的容错技术。
通过保存多个副本数据，当一个节点出现故障时可以快速切换到另一个节点上，确保数据的可靠性和可用性。
冗余备份可以分为主动备份和被动备份，在系统设计时需要根据实际需求选择合适的备份策略。
2.隔离：对于云计算平台中的不同应用程序和数据，可以采用隔离的策略来避免节点间的相互影响。
通过隔离可以最大程度地减少故障蔓延的风险，提高整体系统的稳定性。
3.监控与报警：及时发现并处理系统中的故障是保障云计算平台可靠性的关键。
可以通过监控系统对各个节点的工作状态进行实时监测，一旦发现异常情况可以及时发送报警通知，以便系统管理员迅速采取措施解决问题。
二、可靠性保障1.数据一致性：在云计算平台中，数据一致性是保障系统可靠性的基础。
通过采用事务管理和分布式锁等技术，确保数据的正确性和完整性。
此外，还可以通过数据镜像和数据备份来提高数据的可靠性，保证数据不会因为故障而丢失。
2.高可用性：高可用性是云计算平台中另一个重要的可靠性保障措施。
通过提供冗余服务器和网络连接，确保系统能够在故障发生时仍然保持可用状态。
此外，还可以采用负载均衡和故障切换等技术来提高系统的可用性，确保用户能够无缝访问服务。
3.弹性伸缩：随着云计算应用规模的增大，系统需要能够根据实际需求调整资源配置，以保证系统的稳定性和性能。
通过弹性伸缩技术，可以根据系统负载自动调整资源分配，提高系统的灵活性和可靠性。
三、案例分析以Amazon Web Services（AWS）为例，AWS是全球领先的云计算服务提供商，其平台提供了丰富的容错与可靠性保障功能。
分布式文件系统中的数据冗余与容错技术研究随着数据量不断增长和分布式存储需求的迅猛发展，分布式文件系统已经成为了数据存储和管理的重要方式。
然而，由于分布式系统的复杂性和不可靠的环境因素，数据冗余和容错成为了确保数据可靠性和高可用性的关键技术。
一、数据冗余技术数据冗余是指在分布式文件系统中将数据复制到多个存储节点上的过程。
通过数据冗余，即使部分存储节点发生故障，系统仍然能够提供完整的数据访问服务，从而提高了系统的可靠性和容错性。
1. 三副本机制三副本机制是分布式文件系统中常用的数据冗余技术。
它将每个数据块复制到三个不同的存储节点上，当其中一个节点发生故障时，系统可以通过其他两个节点提供数据访问服务。
三副本机制不仅提供了数据冗余，还能够提供一定程度的负载均衡，因为系统可以选择就近的节点进行数据读取操作。
2. 错误纠正码技术错误纠正码技术是一种通过添加冗余数据来实现数据冗余和容错的方法。
它将原始数据分成多个块，并添加冗余校验码。
当数据块发生错误或丢失时，系统可以通过冗余校验码进行错误检测和修复。
常用的错误纠正码技术包括海明码和RS码等。
通过使用错误纠正码技术，分布式文件系统可以实现较高的冗余度和容错性，从而提高数据可靠性。
二、容错技术容错技术是指通过冗余的数据和备份策略来保证分布式文件系统在节点故障或网络异常等故障情况下仍能提供正常的数据访问和服务。
1. 心跳机制心跳机制是一种检测存储节点状态的技术。
在分布式文件系统中，每个存储节点都会定期向主节点发送心跳信号，主节点通过检测节点的心跳信号来判断节点的健康状态。
当某个节点的心跳信号长时间未收到或不正常时，系统可以将其判断为故障节点，并进行故障恢复操作。
心跳机制能够及时发现节点故障，并保证系统可以快速响应和进行故障恢复。
2. 数据备份数据备份是一种常见的容错技术，它通过将数据复制到多个节点上来实现数据冗余和容错。
分布式文件系统中的数据备份可以采用全备份或增量备份的方式。
云计算中的容错技术云计算，作为一种基于网络的分布式计算模式，已经广泛应用于各个领域。
然而，由于其特有的分布式架构，云计算系统往往面临着各种故障和风险。
为了提高云计算的可靠性和稳定性，容错技术成为了云计算发展中的重要环节。
本文将重点讨论云计算中的容错技术，并分析其应用和挑战。
一、容错技术的定义和作用容错技术，顾名思义，是指在计算系统面临故障或异常情况时，通过一定的手段保持系统的正常运行或快速恢复。
在云计算中，容错技术的作用主要有以下几个方面：1. 提高可靠性：通过容错技术，可以有效降低云计算系统发生故障的概率，提高系统的可靠性和稳定性。
2. 实现高可用性：通过容错技术，云计算系统可以在部分节点故障的情况下，仍然能够正常运行，保证用户服务的连续性。
3. 加强安全性：容错技术可以为云计算系统提供更好的安全性保障，预防和应对各种外部攻击和威胁。
二、常见的容错技术及其应用1. 冗余备份技术冗余备份技术是最常见的容错技术之一，它通过在云计算系统中部署多个相同或相似的组件或节点，并实时备份数据和任务，以实现对故障的容错。
常见的冗余备份技术包括：- 数据冗余备份：将数据分布在不同的物理节点上，以避免单点故障和数据丢失。
- 任务冗余备份：将同一个任务分配给不同的节点执行，以提高任务的可靠性和响应速度。
2. 容器化技术容器化技术是一种新兴的容错技术，它通过将应用程序和其依赖的运行环境打包成一个独立的容器，实现在不同环境中的快速部署和迁移。
容器化技术能够提供更好的资源隔离和管理，避免单个容器的故障影响到整个系统。
3. 虚拟化技术虚拟化技术在云计算中被广泛应用，它通过将物理资源（如服务器、存储设备）切分为多个虚拟资源，为用户提供类似于物理设备的功能和性能。
虚拟化技术可以实现对资源的动态分配和调度，从而提高系统的可靠性和弹性。
4. 容错算法容错算法是一类针对分布式计算系统设计的算法，用于在节点故障时保持系统的正常工作。
常见的容错算法包括：- Paxos算法：用于实现分布式一致性，保证在部分节点故障的情况下，仍然能够达成一致的决策。

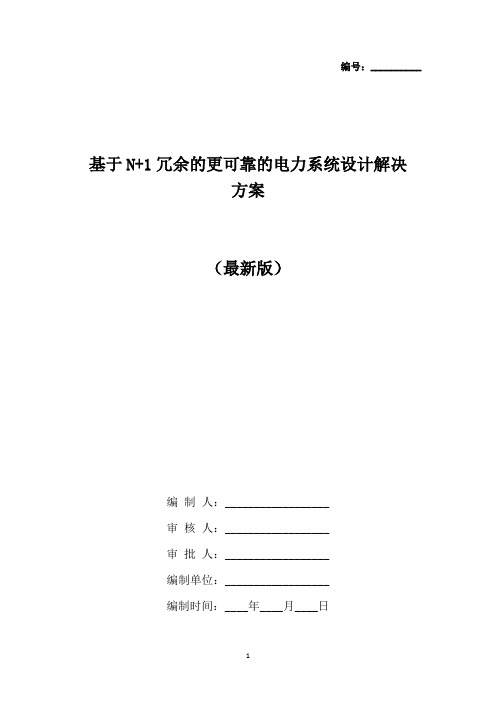

编号：__________基于N+1冗余的更可靠的电力系统设计解决方案（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日片上系统 (SoC) 设备可实现更高的集成度，而高密度现场可编程门阵列 (FPGA) 可让更多功能集成到工业系统中。
尽管如此，由于现在工业系统所扮演的角色，以前需要多种产品的支持才能实现，所以对故障容错和冗余的需求日益增长，这在控制器和电源上均有体现。
此外，更多的功能也带来了更多的高峰值电流需求。
在此类情况下，电力系统设计人员可以选择并联两个或多个装置。
并联除可满足峰值功率需求外，还具有长期应力较小，整体可靠性更佳的优点，利于实施‘n+1’冗余设计。
n+1 架构是指在系统中至少增加一个附加电源，当其他电源中有一个出现故障时，该电源即可为系统提供电能。
n+1 冗余架构是一种故障容错技术，对于较大规模的系统而言，其性价比相当高。
正常运行条件下，多个电源同时发生故障的概率是相当低的，因此在由 2 个或 3 个以分流模式运行的电源阵列中，增加一个附加电源并不会导致成本大幅增加。
通常使用的 n+1 冗余方法有两种。
种方法为：指定一个备用电源，让其处于冷待机或热待机状态。
尽管冷待机工作有利于延长备用电源的使用寿命，但故障发生后需要时间来启动该备用电源，这期间可能导致系统故障。
热待机可确保备用电源随时准备在电源组中的另一电源发生故障时投入运行，但由于备用电源的工作负载极低，因此能效也低，而且相对于冷待机电源，热待机电源承受的内部发热应力也要大得多。
通过让备用电源参与均流，可将各电源承受的应力在电源子系统中平衡。
一般而言，电源用于实现高输出负载的峰值效率，这意味着低于峰值负载的工作电流均流造成发热过多。
然而近年来的电源设计注重了低负载能效，让这个问题不再那么重要。
星载纳米级抗单粒子效应集成电路设计与优化方法引言在现代高速电子系统中，由于不可避免的环境辐射和宇宙线等粒子的影响，电子设备容易受到单粒子效应（Si n gl eE ve nt Ef fe cts，简称S EE）的影响，导致电路的瞬态故障或持久性损伤。
而对于在航天器、卫星等星载平台上使用的纳米级集成电路，抗单粒子效应的设计与优化显得尤为重要。
本文将探讨星载纳米级抗单粒子效应集成电路的设计与优化方法。
一、抗单粒子效应的概述1.1单粒子效应的形成机制单粒子效应是指在高能粒子（如宇宙线等）的轰击下，导致电子设备中电荷转移和能量传输的异常现象。
它主要通过三种方式产生效应：电离效应、电荷收集效应和能量沉积效应。
1.2单粒子效应的危害单粒子效应对电子设备的工作稳定性、可靠性和功能完整性都会产生重要影响。
它可能引起电路的瞬态故障、永久性损伤以及功能性变化等问题，严重时甚至导致设备失效。
二、星载纳米级电路的抗单粒子效应设计原则2.1漏极电流抗干扰设计通过优化漏极电流的设计，减少对单粒子辐射的敏感程度，提高电路的抗干扰能力。
可采用增加剂量敏感区，引入硅层面的结构和电位优化等方式来实现。
2.2稳定供电设计充分考虑电源的稳定供应，以减少单粒子效应产生的影响。
采用稳压电源、降噪电源等手段，并结合合理的电源连接布局，确保电路得到稳定供电，降低对供电噪声的敏感度。
2.3记忆元件设计优化对于电路中的记忆元件，如存储器等，要采取特殊的电路设计和工艺优化措施，提高其抗单粒子效应的能力。
比如引入翻转电流和电压势阱技术，设计特殊的电路连接方式等。
三、设计与优化方法实践3.1电路级设计方法电路级设计是保证电路抗单粒子效应的基础。
合理设计电路拓扑结构、减小面积和尺寸、选择低敏感度元器件等是关键步骤。
同时，通过仿真软件进行电路级测试，优化电路元件参数和拓扑结构，提高抗单粒子效应的能力。
3.2层级系统设计方法针对高级集成电路和系统，使用层次化的设计方法，将整个系统分为不同的层次，并针对每个层次进行抗单粒子效应的优化设计。
数字电路多模冗余
数字电路中的多模冗余是一种常见的容错技术，用于提高系统
的可靠性和稳定性。
多模冗余技术通过在系统中引入多个冗余模块，以实现对故障的检测和容错恢复。
这种技术通常应用于关键系统，
如航空航天、医疗设备和通信系统等领域。
多模冗余技术包括三种主要形式，备用冗余、运行冗余和信息
冗余。
备用冗余是指系统中引入备用模块，当主模块发生故障时，
备用模块可以立即接管工作，保证系统的连续性运行。
运行冗余是
指系统中引入多个相同的模块，它们同时工作并相互监测，一旦发
现其中一个模块出现故障，其他模块可以立即接管其工作。
信息冗
余是指在数据传输中引入冗余信息，以实现对数据传输过程中出现
的错误进行检测和纠正。
多模冗余技术的优点包括提高了系统的可靠性和稳定性，能够
在发生故障时实现快速的容错恢复，从而减少系统的停机时间。
然而，多模冗余技术也存在一些缺点，比如增加了系统的成本和复杂性，同时也会增加系统的能耗和占用空间。
在设计数字电路时，选择合适的多模冗余技术需要考虑系统的
可靠性要求、成本和性能等因素。
同时，也需要充分考虑不同冗余技术的适用场景和实际应用效果，以实现最佳的容错效果和成本效益。
总的来说，多模冗余技术在数字电路中扮演着重要的角色，它能够有效提高系统的可靠性和稳定性，为关键系统的设计提供了重要的技术支持。
微纳技术与纳米电子学的交叉应用当今社会的科学技术进步日新月异，人们对于微观领域的探究也越来越深入。
微纳技术与纳米电子学的交叉应用，成为当下科技发展领域的一大亮点。
本文将从原理和应用两方面，探讨微纳技术与纳米电子学的交叉应用。
一、原理微纳技术是对微观尺度的物质和能量进行控制和操纵的技术，它与传统制造工艺的最大区别就在于它是一种准确的，精确的加工方式。
它是把几个普通的单元组合在一起，并以这些单元的特性为基础，设计一个复杂的系统。
在微观尺度上，微纳技术通常能够制造出高度一致的微系统，具有可重复性和高效性。
而纳米电子学是指研究纳米级别电子器件的电学性能和物理机理的学科。
这种学科结合了纳米物理和电子学的特点，对于尺寸小于100纳米的电子器件，纳米电子学研究了电学的行为和效应。
传统的电子器件在微缩到几个纳米的尺寸时，它们的电学性质便会发生显著改变，而纳米电子学正是针对这种情况进行研究的。
微纳技术和纳米电子学之间的交叉应用，可以让微型系统变得更加精确和可靠。
二、应用1. 磁性存储芯片磁性存储芯片是一种用于存储数据的器件，它是由微纳技术和纳米电子学共同发展起来的。
在磁性存储芯片中，微纳技术被用于制造出微米级别的磁盘，而纳米电子学则负责控制和读取数据。
由于磁性存储芯片的数据密度高、存储容量大，因此它在计算机领域中得到了广泛应用。
2. 纳米机器人纳米机器人是一种非常小的机器人，基础是由微纳技术构建的，也包括了纳米电子学的技术。
它们的生产过程是利用微纳技术制造出纳米尺度的机器，并且将它们的电学特性与机械特性结合在一起，获得能够移动和执行任务的机器人。
纳米机器人的应用范围很广，包括药物输送、紫外线过滤和电影制作等。
3. 微流控芯片微流控芯片是一种微型化的设备，利用微纳技术对毫微米级别的流体进行控制和分析。
纳米电子学负责控制和检测系统。
微流控芯片可用于药物筛选、疾病检测和微型反应堆。
在微生物学、制造业和生物医学领域中得到广泛应用。
容错与冗余技术容错控制的研究虽然面临着空前的挑战，但近些年来，相关研究领域，如鲁棒控制理论，模糊控制，神经网络控制研究的不断深入和发展，也给容错控制的研究带来了良好的机遇，提供了充分的条件。
而计算机控制技术、人工智能等技术的飞速发展，使得容错控制技术在实际工程中应用的可能性变得越来越大。
1.1 容错概念的提出提高系统的可靠性一般有两种办法：1、采用缜密的设计和质量控制方法来尽量减少故障出现的概率。
2、以冗余资源为代价来换取可靠性。
利用前一种方法来提高系统的可靠性是有限的，要想进一步的提高必须采用容错技术。
容错控制技术在国外发展的比较早，是由冯·诺依曼提出的。
随着八十年代微型计算机的迅速发展和广泛应用，容错技术也得到了飞速的发展，容错技术被应用到各个环境中。
我国的容错技术现在发展的也很迅速，一些重要的工作场合如航天、电厂等现在都采用了容错技术。
所谓容错：就是容许错误，是指设备的一个或多个关键部分法生故障时，能够自动地进行检测与诊断，并采取相应措施，保证设备维持其规定功能，或牺牲性能来保证设备在可接受范围内继续工作。
错误一般分为两类：第一类是先天性的固有错，如元器件生产过程中造成的错、线路与程序在设计过程中产生的错。
这一类的错误需对其拆除、更换或修正，是不能容忍的。
第二类的错后天性的错，它是由于设备在运行中产生了缺陷所导致的故障。
这种故障有瞬时性、间歇性和永久性的区别。
容错技术是提高系统可靠性的重要途径。
常采用的容错方法有硬件容错、软件容错、信息容错和时间容错。
1.1.1 智能容错的定义智能容错IFT(Intelligent Fault-Tolerance)：就是设备在运行过程中一个或多个关键部件发生故障或即将发生故障之前，利用人工智能理论和方法，通过采取有效措施，对故障自动进行补偿、抑制、消除、修复，以保证设备继续安全、高效、可靠运行，或以牺牲性能损失为代价，保证设备在规定的时间内完成其预定功能。
分析电脑芯片的故障注入与容错技术在电脑领域，芯片是电子设备中的关键组成部分，它负责处理和存储数据。
然而，由于不可避免的内外部因素，电脑芯片也会出现故障。
为了提高芯片的可靠性和稳定性，科学家和工程师们研究和应用了故障注入与容错技术。
本文将对这些技术进行分析和讨论。
故障注入是一种人为地引入故障或错误的方法，目的是测试芯片在故障场景下的性能和可靠性。
通常，故障注入技术包括以下几个方面。
首先是电气故障注入技术。
这种技术通过改变电压、电流和时钟频率等参数来引入电气故障。
通过模拟芯片在高压、低压或不稳定电源下的工作状态，可以检测芯片在不同电源条件下的可靠性和鲁棒性。
其次是磁场故障注入技术。
磁场故障注入技术利用磁场的变化来影响芯片的运行。
通过在芯片周围放置磁场发生器，可以模拟芯片在磁场干扰下的工作状态，从而评估芯片的抗磁场干扰能力。
第三是温度故障注入技术。
芯片的工作环境温度是一个关键因素，过高或过低的温度都可能导致芯片故障。
温度故障注入技术通过改变芯片的温度，模拟芯片在不同工作温度下的性能和可靠性。
这种技术可以通过温度控制装置和传感器来实现。
故障注入技术不仅可以用于芯片的测试和评估，还可以在设计和生产中使用。
通过在早期设计阶段引入故障，可以评估芯片在实际应用中的可靠性。
而在生产阶段，故障注入技术可以帮助检测和排除不合格产品，提高产品质量和可靠性。
然而，故障注入技术只是解决芯片故障问题的一种手段，而并非解决方案。
为了提高芯片的可靠性，还需要采用容错技术。
容错技术是指在芯片设计和制造过程中采取措施，使芯片在故障情况下能够继续工作或快速恢复正常工作。
常见的容错技术包括冗余设计、错误检测与纠正码和故障自适应等。
冗余设计是指在芯片设计中引入额外的功能或电路，以备份原有的功能或电路。
当原有功能或电路出现故障时，备份部分就可以接管工作，保证芯片的正常运行。
错误检测与纠正码是一种用于检测和纠正数据中错误的编码技术。
在数据传输或存储过程中，通过添加冗余的编码（例如奇偶校验码、海明码等），可以检测错误并恢复原始数据。
