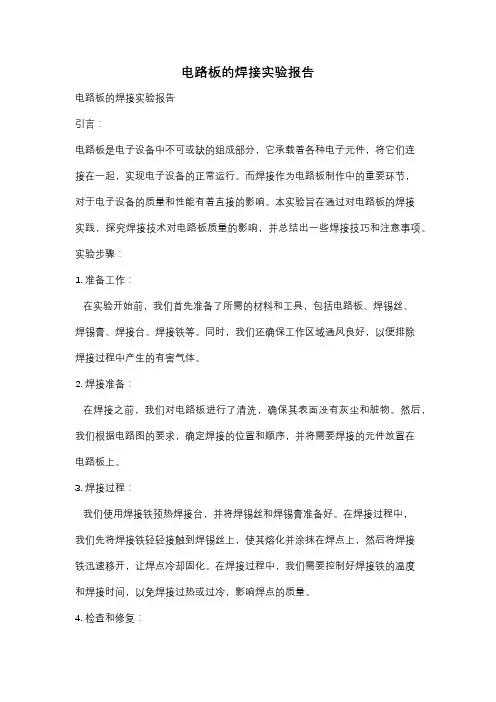

电路板的焊接实验报告电路板的焊接实验报告引言：电路板是电子设备中不可或缺的组成部分，它承载着各种电子元件，将它们连接在一起，实现电子设备的正常运行。

而焊接作为电路板制作中的重要环节，对于电子设备的质量和性能有着直接的影响。

本实验旨在通过对电路板的焊接实践，探究焊接技术对电路板质量的影响，并总结出一些焊接技巧和注意事项。

实验步骤：1. 准备工作：在实验开始前，我们首先准备了所需的材料和工具，包括电路板、焊锡丝、焊锡膏、焊接台、焊接铁等。

同时，我们还确保工作区域通风良好，以便排除焊接过程中产生的有害气体。

2. 焊接准备：在焊接之前，我们对电路板进行了清洗，确保其表面没有灰尘和脏物。

然后，我们根据电路图的要求，确定焊接的位置和顺序，并将需要焊接的元件放置在电路板上。

3. 焊接过程：我们使用焊接铁预热焊接台，并将焊锡丝和焊锡膏准备好。

在焊接过程中，我们先将焊接铁轻轻接触到焊锡丝上，使其熔化并涂抹在焊点上，然后将焊接铁迅速移开，让焊点冷却固化。

在焊接过程中，我们需要控制好焊接铁的温度和焊接时间，以免焊接过热或过冷，影响焊点的质量。

4. 检查和修复：焊接完成后，我们对焊点进行了仔细检查，确保焊点的质量和连接可靠。

如果发现焊点存在问题，如焊接不牢固或有短路现象，我们会及时进行修复，以保证电路板的正常运行。

实验结果：通过我们的实验操作，我们成功地完成了电路板的焊接工作，并获得了良好的焊接质量。

焊点连接牢固，没有短路或虚焊现象。

经过测试，电路板能够正常工作，各个元件之间的信号传输和电流流动正常，证明我们的焊接工作是成功的。

讨论与总结：在实验过程中，我们发现焊接技巧和注意事项对焊接质量起着重要的影响。

首先，焊接铁的温度要适中，过热会导致焊点熔化不均匀，过冷则会影响焊点的牢固性。

其次，焊接时间也要掌握好，过长会使焊点过热，过短则会导致焊点不牢固。

此外，焊接时要注意避免焊接铁和焊锡丝接触过久，以免产生过多的焊锡，影响焊点的质量。

电路板焊接知识和操作规程一、电路板焊接知识1.焊接方法：常见的电路板焊接方法有手工焊接、波峰焊接、热风烙铁焊接等。

2.焊接材料：焊接材料包括焊锡丝、焊锡膏、焊锡球等。

选择合适的焊接材料可以提高焊接质量。

3.焊接温度：焊接温度对焊接质量起着至关重要的影响。

温度过高会损坏电子元器件，温度过低会影响焊接的牢固度。

4.焊接时间：焊接时间也是影响焊接质量的重要因素。

时间过长可能导致元器件损坏，时间过短则焊接不牢固。

5.焊接技术：电路板焊接要求焊点坚固、焊接表面光洁、焊接位置准确。

掌握正确的焊接技术可以提高焊接质量。

二、手工焊接操作规程1.准备工作：准备好所需的焊接材料，包括焊锡丝、焊锡膏、焊锡球等。

检查焊接工具是否正常。

2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。

3.调整焊接温度：根据焊接材料的要求，调整焊接温度。

一般情况下，焊接温度为250-300℃。

4.涂抹焊锡膏：使用刷子或棉线涂抹适量的焊锡膏在焊点周围，以提高焊接质量。

5.切割焊锡丝：根据需要的长度，使用剪刀或刀片将焊锡丝切割成合适的长度。

6.焊接元器件：将焊锡丝缠绕在焊接位置的引脚周围，使用烙铁加热焊点，直到焊锡融化并覆盖整个焊点。

7.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。

8.清洗电路板：将焊接后的电路板重新清洗，去除焊锡膏和其他残留物。

9.检测电路板：使用测试仪器检测焊接后的电路板的电气性能，确保焊接质量符合要求。

三、波峰焊接操作规程1.准备工作：准备好焊接所需的电路板和元器件，调整好焊接机的参数。

2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。

3.插件：将元器件插入电路板相应的插孔或焊盘中。

4.进行焊接：将电路板放入焊接机的波峰焊接工作台上，调整好焊接机的波峰温度和速度。

按下开始按钮，波峰焊接机将自动完成焊接过程。

5.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。

电工电子实训焊接电路板原理阐述
焊接电路板是一种将电子元件连接在一起的重要工艺。

它通过将电子元件（如电阻、电容、晶体管等）与印制电路板上预留的电路连接起来,实现电子设备的运行。

为了实现对焊接电路板的操作,需要了解以下原理。

1. 半固态焊接原理：半固态焊接是一种介于传统手工焊接和表面贴装的新型SMT技术。

其焊接原理是在高温下将锡-铜合金化合物液体浸润印制电路板中的导电层,然后在控制的冷却速度下凝固成为坚固的焊接点。

2. 焊锡原理：电子器件之间通过加热铜线和焊锡,使二者相互连接。

焊锡的熔点通常比铜线的熔点低,焊接时会在低温下熔化,这样就会在导线上形成小球状的焊接点,以连接电气元器件。

3. 焊接工艺原理：在焊接过程中,需要对铜线、半导体元件和其它电子器件进行加热。

在高温下,这些电子器件和铜线会融合到一起,形成电气连接。

在焊接过程中要控制好加热的时间和温度,以及焊接工具的移动速度和焊锡的用量,来保证焊点质量。

4. 焊接技术原理：在进行焊接时,需要选择适合电子器件的焊接方法。

对于小型元件,常用手焊、点焊和波峰焊等方式。

对于大型元件,常用手焊、波峰焊和自动焊接。

以上是焊接电路板的一些原理,掌握这些原理有助于提高焊接电路板的准确性和质量。

同时,要注意安全,选择合适的工具和设备,并严格遵守相关规章制度。

PCB电路板的手工焊接技术引言PCB（Printed Circuit Board）电路板是现代电子产品中常见的组成部分，它起到了将电子元器件连接在一起并实现特定功能的重要作用。

在PCB制造过程中，焊接技术被广泛应用，手工焊接技术是其中一种常见的焊接方法。

本文将介绍PCB电路板手工焊接的基本概念、所需工具和材料、焊接步骤以及一些注意事项。

手工焊接的基本概念手工焊接是通过将焊锡融化后涂抹在电子元器件和PCB电路板上，形成可靠连接的过程。

它是在制造大量PCB板的自动化工艺出现之前，人工完成PCB电路板焊接的一种方法。

所需工具和材料1.电子元器件：包括电阻、电容、晶体管等。

2.PCB电路板：可以自行设计并打印，也可以购买现成的PCB板。

3.焊锡：选择适宜的焊锡线，通常使用的是60/40的焊锡线。

4.电烙铁：选择功率适中的电烙铁，常见的是30W-50W的电烙铁。

5.磁吸台：用于固定PCB板，保持稳定。

6.镊子：用于握取和调整元器件的位置。

7.酒精棉：用于清洁焊接区域表面。

焊接步骤1.准备工作：将所有所需的工具和材料整理好，清洁工作台，并确保所有元器件和PCB板没有损坏。

2.安装元器件：根据PCB板设计图纸，将各个元器件按照对应位置插入PCB板。

可以使用镊子帮助握取和调整元器件位置。

3.固定PCB板：将PCB板放在磁吸台上，使其保持水平并固定在一个位置上。

4.烙铁预热：将电烙铁插入插座并预热至适宜的温度，通常为250-350°C。

5.准备焊锡：将焊锡线从卷上拉出适量，剪断并插入焊锡台。

将焊锡台放在磁吸台旁边，以便操作时能方便取用。

6.焊接元器件：首先将烙铁端放在焊锡台上擦拭干净，然后用烙铁加热所需焊接的元器件脚和PCB板焊盘。

一般情况下，将烙铁加热焊盘上的焊锡，等到焊锡完全融化时再将焊锡线与焊盘交汇处接触，使焊锡覆盖整个焊盘。

7.清洁和整理：完成焊接后，用酒精棉或棉签清洁焊接区域，确保焊接处干净无杂质。

焊接电路板方法(一)焊接电路板的方法概述焊接电路板是电子制造中常见的工艺，通过将各个电子元器件连接到电路板上，实现电路的功能。

下面列举了几种常用的焊接电路板的方法。

方法一：手工焊接手工焊接是最常见的焊接电路板的方法。

它需要使用焊锡丝和焊接设备，通过手工将元器件逐个焊接到电路板上。

这种方法操作简单，适用于小规模的电子制造。

但是，手工焊接需要一定的技术要求和经验，并且工作效率较低。

方法二：波峰焊接波峰焊接是一种自动化的焊接方法。

它使用波峰焊接机，将电路板在焊接槽中通过波浪状的熔融焊料进行焊接。

这种方法可以同时焊接多个电子元器件，工作效率较高，适用于大规模的电子制造。

但是波峰焊接机设备较昂贵，并且需要专门的操作技术。

方法三：表面贴装焊接表面贴装焊接是一种现代化的焊接方法。

它将电子元器件直接焊接在电路板的表面，而不是通过插针的形式连接。

这种方法减小了电路板的体积，提高了电路的工作频率，适用于高频、高密度的电子制造。

但是，表面贴装焊接需要特殊的设备和工艺，并且对焊接技术要求较高。

方法四：热板压焊接热板压焊接是一种特殊的焊接方法，适用于焊接大型电路板或封装较大的元器件。

它通过加热电路板和焊锡垫层，使用压力将元器件与电路板连接在一起。

这种方法可以提高焊接的可靠性和均匀性，但是设备较昂贵，且对电路板和元器件的热稳定性要求较高。

方法五：无铅焊接无铅焊接是为了减少对环境的污染和提高焊接质量而提出的一种焊接方法。

它使用无铅焊料替代传统的铅锡焊料，减小了焊接过程中的有害气体和废物的排放。

无铅焊接要求焊接设备和工艺做出一定的改进，且焊接温度较高，对电路板和元器件的热稳定性要求较高。

结论以上介绍了几种常见的焊接电路板的方法，每种方法都有其适用的场景和优缺点。

在选择焊接方法时，需要根据电子制造的规模、电路板的要求和质量要求等因素综合考虑，以达到最佳的焊接效果。

优缺点比较下面是对以上提到的焊接电路板的方法进行优缺点比较。

手工焊接•优点：–操作简单，无需额外设备。

电路板锡焊焊接方法电路板是现在电子行业中常用的一种连接电子元件的主流工具，所以其连接方式也非常重要。

硬质电路板通常使用化学镀金、化学镀镍金、电解镀金等方式作为金属层，然后直接进行焊接或连接。

以焊接为例，焊接方法分为手工焊接和自动化焊接两类，具体操作步骤如下。

手工焊接1. 准备工作准备一个电子元件和电路板。

元件必须与电路板匹配，并正确安装。

在这个过程中，需要注意元件的极性和位置，保证焊接质量。

准备好所需的焊接材料和工具，如锡线、钳子、喷枪、夹子、焊烙铁等。

2. 加热焊接位置在焊接之前需要将工艺板加热至适宜的温度。

这样可以增加焊接区域的表面张力，使焊料能够遍布膜口并获得更好的粘性。

3. 选择焊接方法将焊接工具插入电路板的焊点，然后将锡线卷成一个小圆环插入焊点中央。

如果使用外部锡源进行焊接，则可使用喷枪或夹子将锡料注入焊点填充。

4. 排除毛刺焊接完成后，一定要及时处理毛刺，确保电路板上没有留下空隙，从而提高其电气性能。

5. 检查需要检查焊点是否完整、是否接触良好。

如果有问题，则立即修补。

自动化焊接这种类型的焊接工艺适用于数量较大的电路板焊接或需要压力膜的大型电子元件焊接。

自动化焊接可以提高生产效率和质量，减少生产成本。

将焊接部件和焊接设备准备好。

焊接设备可以是半自动或自动焊接设备、热流设备等。

2. 适当设置软件设置焊接软件，选择对应的焊点，并设置适当的焊接参数。

通常需要设置电流、焊接时间、焊接温度等参数。

放置需要焊接的部件，并启动自动焊接设备。

在焊接过程中，焊接部件会自动进行焊接，直到焊接完成。

整个过程可追踪并记录在数据中。

4. 焊接后处理焊接完成后，需要进行适当的喷涂、切割和整形工作。

这样可以确保电路板质量和性能的稳定性。

总结无论是手工焊接还是自动化焊接，都需要特别重视工艺。

只有正确使用焊接设备和工具、合理选择焊接方法、有效控制焊接参数、规范操作、定期检查并维护设备、及时处理工艺缺陷等，才能确保电路板的质量和性能符合标准，从而实现电子元器件的充分运用。

叙述电路板手工焊接的五个步骤及主要内容
电路板手工焊接的五个步骤及主要内容如下：
1. 准备工作：检查所有所需的焊接工具和材料是否齐全，包括焊接铁、焊锡丝、热缩管等。

也要检查电路板上的元件和引脚是否正确，并根据需要将焊接铁加热至合适的温度。

2. 定位元件：将元件按照电路图上的指示定位到电路板上。

通常使用镊子或眼镜片放大镜辅助定位。

3. 焊接连接：使用加热过的焊接铁将焊锡丝与焊接点接触，并在焊接点附近熔化焊锡。

然后将焊锡慢慢置入焊接点，使其形成均匀的焊点。

确保焊接点充分覆盖引脚和电路板。

4. 清理工作：使用吸烟器或吹风机清除焊锡碎屑和不必要的焊锡。

确保焊接点和引脚周围没有任何杂质或短路可能。

5. 检查和测试：使用万用表或相关测试仪器对焊接的电路板进行测试，以确保焊接的正确性和质量。

检查焊接点是否坚固，引脚是否与焊接点连接牢固，并进行连通测试，确认电路板可正常工作。

这五个步骤通常是电路板手工焊接的关键步骤，旨在保证焊接的稳定性和可靠性，使电路板能够正常工作。

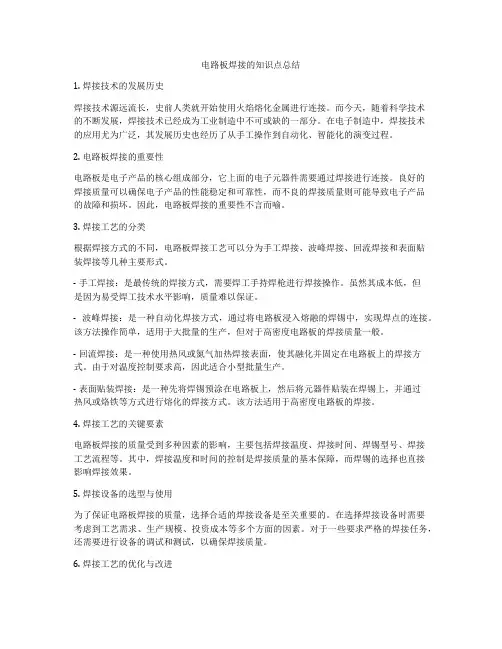

电路板焊接的知识点总结1. 焊接技术的发展历史焊接技术源远流长，史前人类就开始使用火焰熔化金属进行连接。

而今天，随着科学技术的不断发展，焊接技术已经成为工业制造中不可或缺的一部分。

在电子制造中，焊接技术的应用尤为广泛，其发展历史也经历了从手工操作到自动化、智能化的演变过程。

2. 电路板焊接的重要性电路板是电子产品的核心组成部分，它上面的电子元器件需要通过焊接进行连接。

良好的焊接质量可以确保电子产品的性能稳定和可靠性，而不良的焊接质量则可能导致电子产品的故障和损坏。

因此，电路板焊接的重要性不言而喻。

3. 焊接工艺的分类根据焊接方式的不同，电路板焊接工艺可以分为手工焊接、波峰焊接、回流焊接和表面贴装焊接等几种主要形式。

- 手工焊接：是最传统的焊接方式，需要焊工手持焊枪进行焊接操作。

虽然其成本低，但是因为易受焊工技术水平影响，质量难以保证。

- 波峰焊接：是一种自动化焊接方式，通过将电路板浸入熔融的焊锡中，实现焊点的连接。

该方法操作简单，适用于大批量的生产，但对于高密度电路板的焊接质量一般。

- 回流焊接：是一种使用热风或氮气加热焊接表面，使其融化并固定在电路板上的焊接方式。

由于对温度控制要求高，因此适合小型批量生产。

- 表面贴装焊接：是一种先将焊锡预涂在电路板上，然后将元器件贴装在焊锡上，并通过热风或烙铁等方式进行熔化的焊接方式。

该方法适用于高密度电路板的焊接。

4. 焊接工艺的关键要素电路板焊接的质量受到多种因素的影响，主要包括焊接温度、焊接时间、焊锡型号、焊接工艺流程等。

其中，焊接温度和时间的控制是焊接质量的基本保障，而焊锡的选择也直接影响焊接效果。

5. 焊接设备的选型与使用为了保证电路板焊接的质量，选择合适的焊接设备是至关重要的。

在选择焊接设备时需要考虑到工艺需求、生产规模、投资成本等多个方面的因素。

对于一些要求严格的焊接任务，还需要进行设备的调试和测试，以确保焊接质量。

6. 焊接工艺的优化与改进随着电子制造技术的不断进步，电路板焊接工艺也在不断优化和改进。

【关键字】报告焊接电路板实验报告篇一：单片机电路板焊接实习报告一：实习目的1、熟悉手工焊锡的常用工具的使用。

2、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

3、焊接PCB电路板，调试制作的电路板。

二：实习内容与时间安排第一阶段:实习说明、理论学习、元器件分发7月19日：实习安排说明、电子工艺基本技能技法学习、单片机开发系统演示。

这是实习的第一天，司杨老师给我们介绍了一些基本的实习内容以及注意事项，让大家都准时来到实习地点，要把这次实习看做是一件很重要的课程来认真对待。

虽然第一节课大家由于各种原因没有全部准时到实验室，但是经过老师的一番教诲，大家都懂得了准时的重要性。

下午是由张海峰老师带领我们一起了解了电子工艺的基本发展历史和现状，并且讲解了许多关于焊接的知识。

在这个过程中，由于是很多人一起在一个教室里，难免会有些热或者闷，很多人都觉得老师的这些讲解都是无意义的，甚至有的人有点反感，但是，那是不认真最终注定了是要付出代价的（像焊接与拆焊练习的时候不合格，最终的PCB板没有结果）。

7月20日：单片机开发系统介绍、元器件分发、清点元件、查阅资料。

这一天的任务就是大家一起认识了许多类型的元件，当听说我们这次的实习单单元件就涉及了76种时，我们这些孩子们瞬间有点难以接受，但是在我们真正见到这些元件以后，幼小的心灵才有点安稳，原来并不像我们想象中那么难，还是可以接受的。

接下来的时间就是分发元件，这种像流水作业一样的分发元件，让我们对老师又有了新的看法，不愧是老师，这样的都能想到，不然那么多元件那么多人还真不知道怎么样才能把元件分下去。

由于有了老师的指导，元件很快就分了下去，结果页很是让人满意，至少没有出现什么大的错误。

第二阶段：基本练习7月21日：元器件分拣、元器件分装。

这一天的实习，在我看来，就是为了锻炼大家，第一点就是锻炼大家是否认识各种元件，第二点就是锻炼大家的耐心，看你在面对那么多的小东西的时候能否保持平静的心态，做到不骄不躁，坚持到最后。

焊接电路板方法与注意事项焊接电路板是一种常见的电子制造工艺，可以通过将电子元器件固定到电路板上的焊接来实现电路的连接。

下面我将详细介绍焊接电路板的方法和注意事项。

一、焊接方法1. 烙铁焊接法：这是最常用的焊接方法，需要准备好烙铁、焊锡丝和吸锡器等工具。

首先，将烙铁预热至适当的温度（一般为250-300），然后将焊锡丝在烙铁头上熔化，接着将焊锡涂抹在电子元器件的焊脚和电路板的焊盘上，最后将焊脚和焊盘用烙铁进行接触，使其形成焊点。

2. 热风焊接法：适用于焊接大型或密集的电子元器件。

使用热风焊接站，将设定好的温度和风速对准焊点，通过热风使焊盘和焊点熔化，然后放置元器件，等冷却后焊接完成。

3. 浪涌焊接法：适用于焊接大面积的电子元器件。

将焊接区域用焊锡涂抹一层锡膏，然后放置元器件，通过浪涌焊接机进行焊接，利用电流和温度的快速变化使焊点瞬间形成。

4. 波峰焊接法：适用于批量焊接相同类型的电子元器件。

将电子元器件插入到预先装配好的焊点上，然后将电路板按照一定的速度放入预热的焊炉中，焊炉中的锡浪涌上来与焊盘接触并进行焊接。

二、注意事项1. 温度控制：要根据电子元器件的要求和焊接的要求来控制烙铁或热风焊接站的温度。

温度过高可能会损坏元器件或焊盘，温度过低可能导致焊接不良。

2. 时间控制：焊接时间过长会导致元器件过热和焊盘氧化，焊接时间过短可能导致焊点不牢固。

具体的焊接时间应根据焊接方法、元器件的大小和焊接要求来决定。

3. 焊点质量检查：焊接完成后，应进行焊点的质量检查。

焊点应呈现金字塔形，焊锡应充分覆盖焊盘和焊脚，并与之间形成良好的连接。

焊点的出现断锡、错位、膨胀等情况都需要进行修复或重新焊接。

4. 防静电措施：焊接电路板时，要采取防静电措施，防止静电对电子元器件造成损坏。

可以在焊接区域铺设防静电垫，并佩戴防静电手套和抗静电服装等。

5. 注意维修性：在焊接电路板时，要注意电子元器件的后续维修性。

可以使用可拆插式连接器或留出足够的空间和焊盘来方便将来的维修。

电路板焊接实验报告电路板焊接实验报告引言电路板焊接是电子工程学中非常重要的一项实践技能。

通过焊接电子元件，可以将它们连接在一起，形成一个完整的电路，实现电子设备的功能。

本次实验旨在通过实际操作，掌握电路板焊接的基本技巧，并了解焊接对电路性能的影响。

实验步骤1. 准备工作在进行电路板焊接之前，首先需要准备好所需的工具和材料。

包括焊锡、焊锡丝、焊接台、焊接枪、钳子等。

同时，还需要准备好待焊接的电路板和元件。

2. 清洁电路板将电路板放置在焊接台上，用酒精或清洁剂擦拭电路板表面，确保表面干净无尘。

这样可以提高焊接的质量和可靠性。

3. 安装元件根据电路图，将元件逐个安装到电路板上。

注意检查元件的引脚是否正确插入电路板的孔中，并保持元件与电路板表面平行。

4. 焊接电路将焊接枪预热至适当温度，一般为250-300摄氏度。

用焊锡丝蘸取适量焊锡，然后将焊锡丝与焊接枪接触在待焊接的元件引脚和电路板孔上，形成焊接点。

焊接点应均匀、充分覆盖引脚和孔，避免焊接过多或过少。

5. 检查焊接质量焊接完成后，用放大镜或显微镜检查焊接点的质量。

焊接点应呈现光亮、均匀的圆形，焊锡与引脚、孔紧密结合。

同时，还需要检查是否存在焊接短路、焊接不良等问题。

实验结果与分析通过本次实验，我成功完成了电路板的焊接，所有焊接点均呈现出良好的质量。

焊接点的光亮、均匀和紧密结合，没有出现焊接不良的情况。

这表明我在焊接技巧上有一定的掌握，并且能够按照要求进行操作。

焊接质量对电路性能的影响非常重要。

焊接不良可能导致焊点松动、接触不良、短路等问题，进而影响整个电路的工作稳定性和可靠性。

因此，在实际应用中，焊接质量的要求非常高，需要严格按照标准操作，确保焊接点的质量。

结论通过本次电路板焊接实验，我掌握了基本的焊接技巧，并了解了焊接对电路性能的重要影响。

通过实际操作，我深刻认识到焊接的重要性，以及焊接技术的复杂性和精细性。

在今后的学习和工作中，我将继续提高自己的焊接技能，不断完善焊接质量，为电子工程学的发展做出贡献。

电路板焊接知识电路板焊接知识一、焊接的概念采用锡铅焊料进行焊接的称为锡铅焊，简称锡焊，其机理是：在锡焊的过程中将焊料、焊件与铜箔在焊接热的作用下，焊件与铜箔不熔化，焊料熔化并湿润焊接面，依靠焊件、铜箔两者问原子分子的移动，从而引起金属之间的扩散形成在铜箔与焊件之间的金属合金层，并使铜箔与焊件连接在一起，就得到牢固可靠的焊接点。

二、焊接工具1、电烙铁电烙铁是最主要的焊接工具。

电烙铁的种类很多,有直热式、感应式、储能式及调温式多种,电功率有15W、2OW、35W……300W多种,主要根据焊件大小来决定。

小功率电烙铁的烙铁头温度一般在300~400℃之间。

一般元器件的焊接用2OW内热式电烙铁。

新的烙铁使用前，应用细纱纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀的镀上一层锡，这样可以便于焊接和防止烙铁头表面氧化。

若使用时间很长,烙铁头已经氧化发黑时,要用小锉刀轻锉去表面氧化层,在其露出紫铜的光亮后用同新烙铁头镀锡的方法一样进行处理，才能使用。

电烙铁要用220V交流电源，使用时要特别注意安全。

应做到以下几点：电烙铁插头最好使用三级插头。

要是外壳妥善接地。

使用前，认真检查电源插头、电源线有无损坏。

并检查烙铁头是否松动。

电烙铁使用中，不能用力敲击。

要防止跌落。

烙铁头上焊锡过多时，可用布擦掉。

不可乱甩，以防烫伤他人。

焊接过程中，烙铁不能到处乱放。

不焊时，应放在烙铁架上。

注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。

使用结束后，应及时切断电源，拔下电源插头。

冷却后，再将电烙铁收回工具箱。

2、锡料与焊剂焊接时，还需要锡料和焊剂。

1）锡料：是一种易熔金属，它能使元器件引线与印制电路板的连接点连接在一起。

锡（Sn）是一种质地柔软、延展性大的银白色金属，熔点为232℃，在常温下化学性能稳定，不易氧化，不失金属光泽，抗大气腐蚀能力强。

铅（Pb）是一种较软的浅青白色金属，熔点为327℃，高纯度的铅耐大气腐蚀能力强，化学稳定性好，但对人体有害。

电路板焊接知识和操作规程一、什么叫良好焊接焊点表面有金属光泽,吃锡面80%以上,爬锡高度应超过端头的1/2,无指纹、无水印、无松香、无连焊、无假虚焊、无冷焊、无溅锡、无界面、无气孔、焊锡坡度半弓形凹下为45度,焊点剪脚后高度在～2mm范围内,此焊点称良好焊接;二、助焊剂：松香块、酒精、松香液;松香液配制：松香液=酒精∶松香块=1∶3;三、工具和必用材料：1.镊子、2.烙铁、3.烙铁架、4.清锡棉、5.锡锅、6.剪钳、7.吸锡器、8.多芯焊锡丝含松香、9.松香块、10.酒精松香液助焊剂、11.防静电手环;四、锈的辨认与清除方法：1、锈的辨认：A.铜丝表面有一层淡蓝色氧化膜,此为铜锈;B.元件触角有一层铅灰色的薄膜,此一般为氧化锌或氧化锡;2、除锈方法：A.用刀子或断锯片刮,使其露出金属光泽;B.用细砂纸打磨,直到彻底露出金属光泽为止; C.用松香水清锈、清氧化层此方法只能除少量氧化层;五、焊点拉尖现象与清除方法：1、产生原因：A.烙铁头表面不清洁,沾锡量大;B.移开烙铁时,速度太快或太慢;C.元器件管脚已氧化 D.焊锡丝不纯,熔化的锡表面有一层渣物;2、清除方法：A.清洁烙铁头表面 B.移开烙铁时,速度要适度需要经验;C.必要时得除锈;D.用烙铁头清理熔化的锡表面脏渣,不能使用废旧的焊锡丝;E.加强自身焊接枝术训练;六、焊点短路的形成与清除：1、产生形成原因：A.过多的焊锡把原来不相连的另一点连在一起；B.由于元器件偏焊盘而与其它点连在一起；C.元件端头之间可能长有其它的导电物；D.烙铁头移开时不慎带锡而与其它点连接;2、清除方法：A.避免焊锡量过多； B.保证元件在各自位置上排列整齐；Ｃ.保持焊盘清洁,避免其它物质在焊盘上停留；D.移开烙铁头时尽可能沿着管脚移;E.加强自身焊接枝术训练;七、怎样把元件焊下来1、原则上保焊盘：方法：A.对于贴装,采用两次堆锡法或两头加热法；B.对于插装,可用吸锡器先把焊点大部分锡去,再用熔化法将元件取下；、多针元件或插座等也可在锡锅中浸锡取下这需要经验,非一般情况不可使用;一般使用拆焊台;2、原则上保元器件：A.先加锡熔焊点,拆下一端,再拆另一端；B.多管脚元器件,用电烙铁交替加热,待焊锡熔化后一次拔出器件；C.如果焊接点上的引线是弯成角度的,拆焊时先吸去焊锡,弄直后再拆下；一般使用拆焊台;八、焊接的操作方法：1、坐姿端正,左手拿焊锡丝,右手握抓烙铁,眼睛离焊点30cm左右；2、50W含50W以下的烙铁采用持笔式握姿,50W以上的烙铁采用抓式握姿；3、烙铁头尖端和线路板的夹角一般在35°～55°角之间；4、烙铁加热后,先把烙铁头放在焊件上稍许加热后再适量放锡丝,烙铁与锡丝的先后时间间隔为1～3秒,具体情况凭经验,可谓熟能生巧；5、焊锡量不能过多,否则出现雍肿过饱,甚至漏至反面而造成相邻焊点短路,少则欠缺饱满,一般焊锡量为所焊焊孔体积的90～120%为宜;6、焊接时要均匀加热,就是烙铁对引脚和焊盘同时加热,用拇指和食指轻轻捏住线状焊料,端头一般留出2～5CM的锡丝,借助中指往前推送焊料;7、焊拉时烙铁尖脚侧面和元件烫锡电线触脚侧面适度用轻力加以磨擦产生磨擦粗糙面注意不可损坏元器件,使之充分溶锡;8、剪管脚引线时,线路板应斜于地面,尽量使管脚落在地板上或废品箱里专用的,一般留焊点在～2mm为宜,除元要求剪脚的外;9、焊接完毕后,元件与线路板要连接良好,绝不允许出现虚焊、脱焊等不良现象,每一个焊点的焊锡覆面率为80%以上;10、标准焊接点、焊接示意图：九、元器件的安装形式：1、贴板安装：将元器件紧贴线路板,间隙小于1mm为宜,适用于防震要求高的产品；2、垂直安装：将元器件垂直于线路板,角度为90°±10°为宜,适用于发热元件安装；3、隔离安装：将元器件距离线路板5～10mm范围内,适用于发热元件安装；4、嵌进安装：将元器件壳体嵌入线路板的嵌入孔内,此方式可提高元器件抗震能力,降低元器件的安装高度；5、粘结、绑扎安装：可用粘合剂黄胶、红胶、502胶、热溶胶、双面泡沫胶或用锦丝绳绑扎线将元器件定在线路板上,适用于固定、防震要求高的元件;6、支架工安装：利用支架或托板把元器固定在线路板上,适用于重量超过30克的元件;十、怎样完成良好焊接1、工人必须要有扎实的焊接实践基本功和焊接基础知识;2、正确的焊接操作规程可以分成五大步骤为：准备施焊、加热焊件、送入锡丝、移开锡丝和移开烙铁;操作过程不超出四秒钟,用数时间秒来控制时间：烙铁头接触焊点后数“一、二”秒钟,放入锡丝后再数“三、四”秒钟,尔后移开烙铁;3、当焊锡丝熔化一定量后,立即向左上方向45°度移开锡丝;同时向右上方向 45°度移开烙铁;4、对焊锡丝的性质、烙铁的使用方法及助焊剂的使用要掌握和熟悉;焊锡丝一般采用～3.0mm直径之活性锡丝;5、各种元件焊插装：一般采用～0.8mm之芯焊锡丝,30W、40W、50W的烙铁;焊接方法：先固定元件后焊接;6、各种元件焊贴装：一般采用≤0.5mm之芯焊锡丝,25W、30W以下的烙铁,焊接时只准用镊子不能用手;因为人体本身带电荷,操作者必须戴防静电手环操作;焊接方法：先在焊盘上加少量的焊锡溶化固定尔后焊接;7、电线焊接：如电线铜丝表面已氧化,先给电线连接端用砂布打磨再烫锡,未氧化的可直接沾松液烫锡;一般采用～3.0mm之芯焊锡丝,≥30W≥70W的烙铁;焊接方法：多芯1线或大于1.5mm2 BVV线必须先上锡后焊接,≥40W≥100W的烙铁,使用小于1.5mm的焊锡丝;小于1.5mm2BVV线含、0线或其它以下线,得上锡、固定并存、根据具体情况选定尔后焊接;8、焊接时,烙铁脚侧面和元件或烫锡电线的触脚侧面要适度用轻力加以磨擦而产生磨擦粗糙面不可损坏元器件,使焊锡与元件紧固连接;9、对元件的基本功能要了解,特别元件极性不可焊反;10、以正确的工作态度,对待工作中细小的质量问题从不放过,以严格的质量意识要求自己做好每道工序、每项工作;十一、焊点清洗的要求和方法1、焊接完成后,在焊点周围和印制电路板表面,会存留焊剂、焊料残渣、油污、手汗等,如不及时清洗,会出现焊点腐蚀,绝缘电阻下降,甚至会发生电气短路,接触不良等故障;为此,焊点需进行100%的清洗,使更好地提高产品的可靠性和使用寿命;2、清洗剂的选择和要求：能有效地除去溶解沾污物,不留残迹、对人体无害、对元器件和标记无损害、价格合理、工艺简便、使用性能稳定的清洗剂;一般选择使用乙醇工业用酒精,特殊要求除外：航空洗涤汽油和三氯、三氟乙烷等一般都采用超声波清洗;3、清洗方法：常用手工清洗方法有两种,即用沾有清洁剂的泡沫塑料块或纱布逐步擦洗焊点；另一种方法可将印刷电路板焊点面浸没1～10分钟左右在装有清洁剂的容器里,用毛刷轻轻刷洗;清洗时,操作者须戴工业胶手套、工业卫生口罩等;十二、焊接的注意事项1、在进行生产操作前,必须先准备好工具和设备,做好相应的准备工作,并注意工具、设备使用的电源电压值是否与实际电压相符;更要检查电源线是否有损伤、破裂,以免触电;2、烙铁在使用过程中,注意摆放妥当,以免烫伤人及其它物品;幷注意电源线不能碰到烙铁头,以免烫伤电源线而造成漏电伤人等事故;3、严禁将烙铁上多余的残锡渣乱甩,应甩到专用盛装锡渣、锡块的容器中,以免造成质量隐患或烫伤人体;4、单面焊锡,须防堆锡过多,渗到反面,产生短路现象;5、烙铁要经常擦洗,以免烙铁沾有脏物或杂质,以免焊点横向拉尖而造成短路现象;6、不要求极性的元件,一般按“从左到右、从上到下、先低后高”的基本原则进行操作,色环或颜色要排列整齐;不要求极性的元器件,一般先小件后大件、先低后高、从左到右从上到下的装焊基本原则进行操作,色环或颜色排列整齐、有序、分类别高矮一致;有极性的元器件二极管和三极管、电容、IC等要注意不要插反;7、焊接顺序先贴装后插装;8、芯线与元件连接时,注意芯线是否散开而与其它元件触脚间相接,以免造成短路;9、焊接元件时,不可出现线路板上锡未溶而先熔焊锡丝,以免出现冷焊现象;10、焊接完毕后,要及时清洁线路板,以免影响美观、光洁度;11、焊接完毕后,必须进行自检→互检→专检,发现问题及时改正,以免造成质量问题;12、焊接完毕后剪引脚时,剪钳不能紧贴线路板,以防把焊点剪坏,只可剪多余端;13、返工或改装后,首先要把线路板及焊接点清理干净,不能有残余渣存在;14、发现有错焊、虚焊、脱焊、漏焊、焊锡搭接现象,随时改正,切不可有等等再改的不良思想;15、操作过程中,烙铁要经常擦洗,以免烙铁头沾有脏物或其它杂质而影响焊接点的光洁度,二是容易造成焊接点拉尖、虚焊等不良现象;16、对将投入生产的元器件要进行外观检查,其外观必须完整无损,对有裂纹、变形、脱漆、损坏的元器件部件不可投入生产;17、元器件的引脚如有明显氧化现象,应先进行除锈烫锡处理,方可投入生产,以免虚焊;18、进行焊接时,严禁使用与元件及焊盘不匹配的烙铁,应根据元件的受热程度及焊盘的大小来确定;无论选用哪种功率的烙铁在操作中均不允许用烙铁大力磨擦焊盘及元件脚,及不能长时间停留在某一焊盘上,否则会引起线路板焊盘脱落,造成质量问题;19、印制线路板上的同一种分离元件,应排列高度一致;20、严禁将原材料、半成品、成品乱堆乱放,以免混淆使用而造成质量隐患;21、剪元件脚时,线路板背面禁止朝上、朝左右、前后方向,应朝地面上的废品箱里剪脚,避免管脚到处飞溅而造成质量隐患或射伤人体;22、生产线上的在制品、半成品、待检品、原材料和缺料部件等都必须做上相应的标识,按类别摆放整齐,防止因混料使用而造成质量问题,非生产用品更应标识清楚并隔离存放;23、取放线路板时应轻拿轻放,拿线路板的边沿,避免接触元器件;存放物品,一般使用周转箱,竖立载板不超过周转箱界面为宜;24、贴装板作业时,必须戴上防静电手环以套环扣住手腕不转动为宜,防静电环的另一端应接地良好;25、操作过程中要注意安全,遵照“先接线后通电；先断电后拔线”的原则进行操作,在操作过程中,如发现声响、冒烟、焦臭等不正常现象,应立即断开电源,找出问题,排除故障或报告相关人员处理后才可重新通电;26、如长时间离岗或下班时,将烙铁电源插头拔下并绕扣好并放回规定存放处,其它工具应放回工具箱,工作椅摆放在工作台下面且要整齐,清洁工作台,清扫工作场地,最后关掉所有电源、关闭窗门;。

一、实验目的1. 熟悉电路板焊接的基本操作流程，掌握焊接技巧。

2. 学习使用焊接工具，提高焊接技能。

3. 熟悉焊接过程中的注意事项，确保焊接质量。

二、实验原理电路板焊接是电子设备制造过程中不可或缺的环节，其质量直接影响到设备的性能和寿命。

焊接过程中，通过加热使焊锡熔化，使其流入焊点，冷却后形成焊点，从而实现元器件之间的连接。

三、实验仪器与材料1. 实验仪器：电烙铁、助焊剂、焊锡、剪线钳、螺丝刀等。

2. 实验材料：PCB板、元器件、焊接线等。

四、实验步骤1. 准备工作：将元器件按照电路图进行排列，确保元器件摆放整齐、方向正确。

2. 焊接操作：（1）预热电烙铁：将电烙铁插入电源，预热至适宜温度。

（2）上锡：将焊锡丝放在焊点处，用烙铁头将焊锡丝熔化，使其流入焊点。

（3）焊接：将元器件引脚插入焊点，保持烙铁头与元器件引脚的接触，使焊锡充分熔化并填充焊点。

（4）焊接质量检查：观察焊点外观，确保焊点圆润、饱满、无虚焊、气孔等现象。

3. 焊接完毕后，用剪线钳剪去多余的焊锡丝。

五、实验结果与分析1. 实验结果：按照实验步骤，成功完成了电路板的焊接，焊点外观良好，无虚焊、气孔等现象。

2. 实验分析：（1）焊接过程中，电烙铁温度的控制至关重要。

温度过高容易造成焊点氧化、焊锡流失；温度过低则难以熔化焊锡，导致虚焊。

（2）助焊剂的使用有助于提高焊接质量，降低焊接难度。

在焊接过程中，应确保助焊剂充足，避免出现助焊剂不足的情况。

（3）焊接操作过程中，要保持烙铁头与元器件引脚的接触时间适中，过长或过短都会影响焊接质量。

（4）焊接完成后，应检查焊点外观，确保焊点圆润、饱满、无虚焊、气孔等现象。

六、实验总结通过本次电路板焊接实验，掌握了电路板焊接的基本操作流程和焊接技巧。

在实验过程中，了解到焊接过程中应注意的事项，提高了焊接质量。

在今后的学习和工作中，将继续加强焊接技能的锻炼，为电子设备的制造提供优质的服务。

七、实验心得1. 焊接过程中，温度控制至关重要，需根据实际情况进行调整。

叙述电路板手工焊接的五个步骤及主要内容一、准备工作1. 确认焊接所需材料和工具：电路板、焊锡线、焊台、焊锡膏、镊子、扁嘴钳等。

2. 检查电路板：确认电路板没有明显损坏和短路等问题。

3. 设计焊接计划：根据电路板上的元器件，制定焊接顺序和路径。

二、元件定位和固定1. 根据电路图和焊接计划，将元器件逐个放在电路板上的对应位置。

2. 使用钳子或者胶带等方法固定元器件，防止在焊接过程中移动或倾斜。

三、焊接元件1. 浸湿焊锡膏：将焊锡膏涂抹在需要焊接的焊盘上，确保焊盘均匀浸湿。

2. 加热焊锡线：将焊锡线紧贴焊盘，在焊线与焊盘交接的地方进行加热。

3. 减少热量：焊接时间应尽量减少，以避免对元器件造成过热伤害。

4. 均匀加热：在焊锡线与焊盘交接处，均匀加热，直到锡线融化并与焊盘充分接触。

5. 避免短路：焊接完成后，及时用胶带或者绝缘胶进行绝缘处理，避免短路现象的发生。

四、焊点检查1. 质量检查：检查焊点是否光滑、圆润，焊锡与焊盘之间的接触是否紧密。

2. 防虚焊：查看焊点是否表现出明显的虚焊现象，若有，应进行修复。

3. 点亮灯泡：使用电路板连接电源，检查焊点是否正常，是否能够正常导通电流。

五、整理和清理1. 整理焊接线：将多余的焊锡线修剪掉，保持焊接线整齐美观。

2. 清理焊接区域：清除焊接过程中产生的焊渣和焊锡等残留物，确保电路板的干净整洁。

通过以上五个步骤，我们可以完成电路板的手工焊接过程。

焊接是一项技术活，需要认真细致的操作和高度的专注度。

在进行焊接工作之前，务必要仔细检查电路板和元器件，并正确选择和使用焊接材料和工具。

同时，在焊接过程中要注意保护好电路板和元器件，避免过热和短路现象的发生。

焊接完成后，及时检查焊点质量，并进行整理和清理，以确保焊接质量和电路板的正常运作。

只有经过严谨的焊接操作，我们才能够制作出高质量、可靠性强的电路板。

电路板怎么焊接电路板焊接方法与技巧解析电路板的焊接是电子制造中非常重要的一项工艺，它直接关系到电路板的连接可靠性和工作稳定性。

下面将介绍电路板焊接的方法和一些技巧。

一、常见的电路板焊接方法1.手工焊接：手工焊接是最常用的电路板焊接方法之一、需要使用焊锡丝和焊锡笔等工具，先将焊锡融化涂在焊盘上，然后将焊线或元器件引脚插入焊锡中进行焊接。

2.波峰焊接：波峰焊接是一种批量生产电路板的焊接方法。

将电路板放在波峰焊接机上，通过预先设置的温度和时间参数，将焊锡波浸入焊盘中，实现焊接。

3.炉焊接：炉焊接是一种将整个电路板放入焊接炉中进行焊接的方法。

炉焊接可以实现批量生产，焊接质量也比较稳定，但需要专门的设备和一定的技术。

二、电路板焊接的技巧1.确保焊接区域干净：电路板焊接前，要确保焊接区域干净无尘。

可以使用纯酒精或去污剂清洁焊盘和元器件引脚。

2.控制焊接时间和温度：焊接时要根据焊接材料和元器件的特性，控制焊接时间和温度。

焊接时间过长可能会导致焊点过度熔化，而温度太高会引起焊盘烧毁或元器件损坏。

3.注意焊锡的使用量：焊接时要注意控制焊锡的使用量，过少焊接不牢固，过多可能会引起短路或焊锡溢出。

4.使用辅助工具：焊接时可以使用辅助工具，如焊台、镊子、吸锡器等，方便焊接过程中的操作和维修。

5.添加焊接剂：对于焊点表面氧化或污染严重的情况，可以在焊点上添加适量的焊接剂，有助于提高焊接质量和可靠性。

6.检查焊接质量：焊接完成后，要仔细检查焊点的质量。

焊接应均匀平整，没有焊锡溢出、冷焊和短路等问题。

总结起来，电路板焊接的方法包括手工焊接、波峰焊接和炉焊接。

在焊接过程中需要注意控制焊接时间、温度和焊锡的使用量，保持焊接区域干净，使用辅助工具和添加焊接剂，最后要仔细检查焊接质量。

这些技巧能够提高焊接的可靠性和稳定性，确保电路板的正常工作。

简单电路板的手工焊接步骤解析手工焊接电路板是一项常见的电子制作技术，也是电子爱好者和学生了解电路原理和实践能力的基础。

下面是简单电路板手工焊接的步骤解析，详细介绍了焊接工具和材料的准备，焊接的步骤以及一些常见的注意事项。

1.焊接工具和材料的准备：-焊锡台/电烙铁：选择功率适中、能够达到焊接温度的电烙铁，并确保焊咀无腐蚀。

-焊锡丝：选择适合电路板焊接的规格和合金成分的焊锡丝，常用的是63/37的锡/铅合金。

-吸锡器/螺旋式吸锡丝：用于吸取多余的焊锡。

-焊锡膏/烙铁清洁剂：用于清洁烙铁咀以提高导热效果，或在焊接前涂抹在焊点上可以方便焊接。

-焊接剂/酒精棉球：用于清洁和去除电子元器件引脚上的氧化层。

2.准备电子元件：-检查电子元件，确保无缺陷和锡脚摆放正确。

-如有需要，可以在元件金属引脚上涂抹一层焊锡膏，以改善焊接效果。

-将元件放在电路板上，根据电路图指引插入正确的位置，并使用夹子固定。

3.开始焊接：-打开电烙铁，等待数分钟使烙铁达到适宜的工作温度。

-用焊锡丝熔化在烙铁的烙嘴上，使其覆盖在整个烙嘴表面。

-用湿海绵/烙铁清洁剂清洁烙铁嘴，使其表面光亮。

-将烙铁的嘴轻轻擦拭在焊锡膏上，让其在嘴头表面形成一层薄薄的焊锡涂层。

-将烙铁嘴对准焊点和元器件的引脚，将烙铁嘴稍微倾斜45度。

-先用烙铁嘴轻轻接触焊点和元器件的引脚，待其热量传导到焊点和引脚后，再加入适量的焊锡丝。

焊锡会在烙铁嘴和焊点之间形成小水滴，这是热熔的焊锡与焊垫和引脚的表面张力形成的结果，这时候焊锡已经完全润湿了焊点及引脚。

-保持烙铁与焊点接触至少1秒钟，以确保焊锡充分融化和扩散。

-熄灭烙铁并将其迅速移开，让焊锡冷却。

4.吸锡和清理：-在焊点上留下一小段焊锡。

-当焊点冷却后，使用吸锡器或螺旋式吸锡丝清除多余的焊锡。

-使用酒精棉球或焊接剂清洗完成的焊点和元器件，去除氧化层。

注意事项：-确保烙铁和焊点之间的接触时间不超过5秒，以避免过热引起烧毁元件或焊板。
