5网络实验室拓扑图介绍及配置交换机的基本配置

《计算机网络》实验报告路由交换计算机网络实验报告———路由交换综合实验实验目的掌握使用Boson模拟器的方法，学会绘制网络拓扑图，并进行设备配置练习。

熟练运用IP地址的分类及子网的划分。

灵活掌握CISCO路由器和交换机的配置方法实验原理（1）路由器基础配置a）命令状态1）router>路由器处于普通用户命令状态。

这时用户可以看到路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。

2）router#在router>提示符下键入enable路由器进入超级用户命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。

3）router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。

4）router(config-if)#；router(config-line)#;router(config-router)#….路由器处于局部设置的状态，这时可以设置路由器某个局部的参数。

5）设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可以进入此状态，这时可以通过对话方式对路由器进行设置。

b）常用命令进入特权命令状态enable 全局设置状态config terminal退出全局设置状态end 退出局部设置状态exit显示路由信息show ip route 激活端口no shutdown端口设置interface type slot/number 设置路由器名hostname name实验步骤及原程程序设计思路：先划分网段后将产生的新的ip地址分配给路由器，为每一台pc机设置ip。

对路由器进行基础配置，并为其配置动态路由。

为各pc机设置网关。

检测各pc机是否能够全局通信，根据要求对pc6、pc7放在vlan 2下，pc3放在vlan 3下以满足实验要求。

Packet Tracer 5使用手册------CCNA配置手册Packet Tracer 在CCNA中的使用Cisco网络技术学院专用目录Packet Tracer 建构CCNA实验攻略(1)——配置Cisco交换机......................... 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(2)——配置VLAN ..................................... 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(3)——Cisco VTP ....................................... 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(4)——STP生成树协议 ............................ 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(5)——WLAN ............................................. 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(6)——配置单个的路由器 ....................... 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(7)——配置静态路由 ............................... 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(8)——配置动态路由RIP ......................... 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(9)——Cisoc EIGRP .................................... 错误!未定义书签。

Packet Tracer 建构CCNA实验攻略(10)——配置单区域OSPF ........................ 错误!未定义书签。

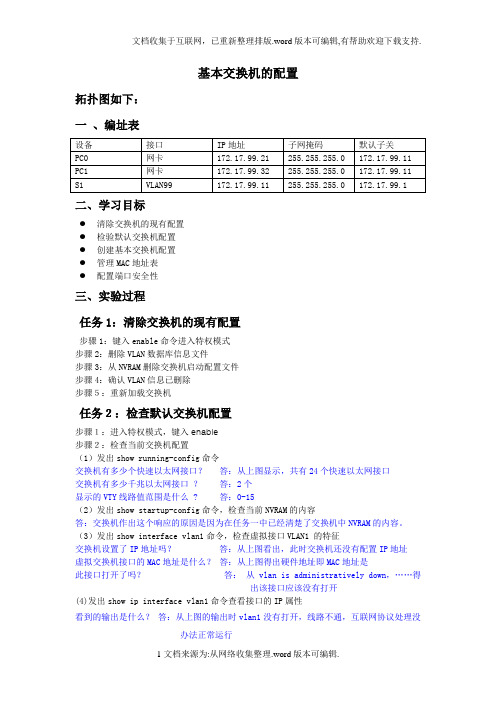

基本交换机的配置拓扑图如下：一、编址表二、学习目标●清除交换机的现有配置●检验默认交换机配置●创建基本交换机配置●管理MAC地址表●配置端口安全性三、实验过程任务1：清除交换机的现有配置步骤1：键入enable命令进入特权模式步骤2：删除VLAN数据库信息文件步骤3：从NVRAM删除交换机启动配置文件步骤4：确认VLAN信息已删除步骤５：重新加载交换机任务２：检查默认交换机配置步骤１：进入特权模式，键入enable步骤２：检查当前交换机配置（1）发出show running-config命令交换机有多少个快速以太网接口？答：从上图显示，共有24个快速以太网接口交换机有多少千兆以太网接口？答：2个显示的VTY线路值范围是什么 ? 答：0-15（2）发出show startup-config命令，检查当前NVRAM的内容答：交换机作出这个响应的原因是因为在任务一中已经清楚了交换机中NVRAM的内容。

（3）发出show interface vlan1命令，检查虚拟接口VLAN1 的特征交换机设置了IP地址吗？答：从上图看出，此时交换机还没有配置IP地址虚拟交换机接口的MAC地址是什么？答：从上图得出硬件地址即MAC地址是此接口打开了吗？答：从vlan is administratively down，……得出该接口应该没有打开(4)发出show ip interface vlan1命令查看接口的IP 属性看到的输出是什么？答：从上图的输出时vlan1没有打开，线路不通，互联网协议处理没办法正常运行步骤3：显示Cisco IOS信息交换机运行的CISCO IOS版本是多少？答：软件名为C2950-I6Q4L2-M，版本为12.1（22）EA4系统图像文件名是什么？答： Ox此交换机的基本MAC地址是什么？答：步骤4：检查快速以太网接口此接口是打开还是关闭的？答：从FastEthernet0/18 is down,line protocol is down 看出该接口是关闭的什么事件会打开接口？答： switch# show interface事件可以打开接口接口的MAC地址是什么？答：该接口的速率和双工设置是什么？答：其双工设置的是半双工，速率是：100Mb/s步骤5：检查VLAN信息VLAN1的名称是什么？答：Default：默认此VLAN中有哪些端口？答：Fa0/1～Fa0/24，24个快速以太网接口，2个千兆以太网接口Vlan1是活动的吗？答：Vlan1是活动的，从active看出什么类型的VLAN是默认的VLAN? 答：enet类型的vlan是默认的步骤6：检查闪存发现了哪些文件或目录？答：发现了一个 rw的目录，里面有 c2950-i6q412-mz.121-,该文件共字节，剩余的空间还有字节步骤7：检查并保存启动配置文件把要运行配置文件的内容保存到非易失性RAM(NVRAM)任务3：创建基本交换机配置步骤1：为交换机制定名称步骤2：设置访问口令为什么要login命令？答：使用login命令之后，它能使用户输入密码后才能进入用户模式，保证系统的安全性。

试验一互换机基本配置及VLAN配置【试验名称】互换机基本配置及虚拟局域网VLAN【试验类型】验证性试验【试验课时】 2课时【试验任务】1.理解试验室旳配置和设备连接措施。

2.纯熟掌握互换机旳登录、互换机命令行多种操作模式、区别以及模式之间旳切换。

3.理解、掌握互换机基本命令旳操作。

4.纯熟掌握单互换机旳VLAN配置。

5.掌握多互换机旳VLAN配置。

一、掌握互换机旳基本使用措施【基本原理】1、互换机旳管理措施简述互换机旳管理方式基本分为两种：带内管理和带外管理。

带外管理是通过互换机旳Console口管理互换机，不占用互换机旳网络接口，特点是需要使用配置线缆，近距离配置。

第一次配置互换机时必须运用Console端口进行配置。

带内管理是占用互换机旳一种通信接口，通过telnet方式管理互换机，可以远距离配置。

互换机管理重要通过命令行完毕。

互换机旳命令行操作模式，重要包括：顾客模式、特权模式、全局配置模式、端口模式等几种。

多种模式提供一组命令，实现特定旳一组功能。

第一级，顾客模式：进入互换机后得到旳第一种操作模式，该模式下可以简朴查看互换机旳软、硬件版本信息，并进行简朴旳测试。

第二级，特权模式：由顾客模式进入旳下一级模式，该模式下可以对互换机旳配置文献进行管理，查看互换机旳配置信息，进行网络旳测试和调试等。

第三级，全局配置模式：由特权模式进入旳下一级模式，该模式下可以配置互换机旳全局性参数（如设备名、登录时旳描述信息等）。

第四级，全局配置模式下有多种并列旳子模式，分别对互换机详细旳功能进行配置。

如，端口模式：对互换机旳端口进行参数配置。

VLAN描述：对互换机旳VLAN进行参数配置。

设，互换机名称为switch，多种模式旳提醒符和进入方式小结如下表：Exit命令：退回到上一级操作模式。

End命令是指顾客从特权模式如下级别直接返回到特权模式。

注意区别每个操作模式下可执行旳命令种类，互换机不可以跨模式执行命令。

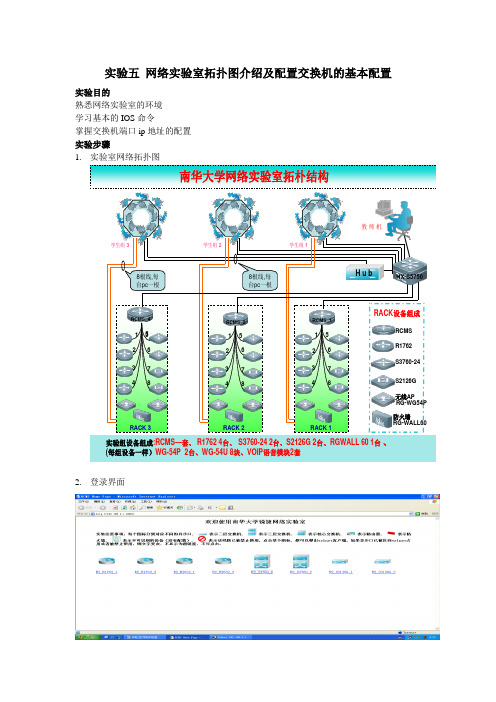

实验五 网络实验室拓扑图介绍及配置交换机的基本配置实验目的熟悉网络实验室的环境 学习基本的IOS 命令掌握交换机端口ip 地址的配置 1. 8根线台无线防火墙S2126G S3760-24R1762RCMS 师机12345678RCMS_4RACK 112345678RCMS_1RACK 212345678RCMS_2RACK 3 学生组1学生组2学生组3实验组设备组成台、S3760-24 2S2126G 2台、RGWALL 60 1台、RG-WG54P RG-WALL60H u bHX-S57502. 登录界面3.交换机模式：能熟悉交换机各种模式之间的切换，并思考在退出各种模式时exit和end及CTRL+Z之间4．查看交换机的系统和配置信息先用show ？查看各自模式下可以查看什么信息。

分别查看交换机版本（version）、当前的MAC地址表信息（mac-address-table）和当前生效的配置信息（running-config）5。

交换机的基本配置可在全局模式下更改交换机名称：switch（config）#hostname newname锐捷全系交换机Fastethernet 接口默认情况下时10Mbps/100Mbps自适应端口，双工模式，所有端口均开启。

若网络中有些型号比较旧的主机，在使用10Mbps半双工的网卡，此时为了能实现主机之间的正常访问，应当在交换机上进行相应的配置，把连接这些主机的交换机端口速率设为10Mbps，传输模式为半双工。

在设置之前，我们可以先看看默认情况下端口状况：在特权模式下show interface fastethernet 0/1然后再进行相应的设置：在全局模式下进入端口fastethernet0/1的配置模式：interface fastethernet 0/1 在端口配置模式下配置端口速率：speed 10在端口配置模式下配置通信模式：duplex half在端口配置模式下开启端口：no shutdown配置完成后，再次查看端口情况（注意：查看端口状况是在什么模式下！！！）。

交换机的配置一直以来是非常神秘的，不仅对于一般用户，对于绝大多数网管人员来说也是如此，同时也是作为网管水平高低衡量的一个重要而又基本的标志。

这主要在两个原因，一是绝大多数企业所配置的交换机都是桌面非网管型交换机，根本不需任何配置，纯属“傻瓜”型，与集线器一样，接上电源，插好网线就可以正常工作；另一方面多数中、小企业老总对自己的网管员不是很放心，所以即使购买的交换机是网管型的，也不让自己的网管人员来配置，而是请厂商工程师或者其它专业人员来配置，所以这些中、小企业网管员也就很难有机会真正自己动手来配置一台交换机。

交换机的详细配置过程比较复杂，而且具体的配置方法会因不同品牌、不同系列的交换机而有所不同，本文教给大家的只是通用配置方法，有了这些通用配置方法，我们就能举一反三，融会贯通。

通常网管型交换机可以通过两种方法进行配置：一种就是本地配置；另一种就是远程网络配置两种方式，但是要注意后一种配置方法只有在前一种配置成功后才可进行，下面分别讲述。

一、本地配置方式本地配置我们首先要遇到的是它的物理连接方式，然后还需要面对软件配置，在软件配置方面我们主要以最常见的思科的“Catalyst 1900”交换机为例来讲述。

因为要进行交换机的本地配置就要涉及到硬、软件的连接了，所以下面我们分这两步来说明配置的基本连接过程。

1．物理连接因为笔记本电脑的便携性能，所以配置交换机通常是采用笔记本电脑进行，在实在无笔记本的情况下，当然也可以采用台式机，但移动起来麻烦些。

交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的，它的连接图如图1所示。

图1可进行网络管理的交换机上一般都有一个“Console”端口（这个在前面介绍集线器时已作介绍，交换机也一样），它是专门用于对交换机进行配置和管理的。

通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。

虽然除此之外还有其他若干种配置和管理交换机的方式（如Web方式、Telnet方式等），但是，这些方式必须依靠通过Console端口进行基本配置后才能进行。

交换机的几种配置模式应用场景出于交换机的网络安全考虑，给不同级别用户提供不同的工作模式。

在学习交换机的技术配置之前，必须要熟练掌握交换机各种模式的进入、退出及模式间切换。

任务分析公司新采购一批2960交换机用以组建局域网，在设备接入之前，网络管理员需要熟悉交换机的配置模式，便于后续的基本配置。

任务实施工程中首次配置交换机，最方便的操作，是采用配置线把电脑和交换机连接起来，通过电脑的终端或者Secret软件，登录交换机。

因此在思科模拟器中（拓扑图1），也采用配置线连接电脑和交换机，通过终端登录交换机，熟悉各种配置模式。

图1：配置电脑连接交换机拓扑图步骤1：配置电脑连接交换机。

点击浅蓝色的配置线，单击电脑的RS 232接口，然后单击交换机的Console接口，即可连接成功，线的两端呈现黑色小圆圈（图2）。

图2：配置电脑连接交换机拓扑图步骤2：终端登录交换机。

单击配置电脑，选择“Desktop“（桌面）选项卡，选择”Terminal“（终端）（图2），打开配置电脑的终端窗口。

图2：找到配置电脑的终端步骤3：调整终端的参数。

（图3）。

交换机不断更新换代，工作的时钟频率也不断增大，实际工程中，需要根据说明书调整相应的参数。

思科模拟器中2960交换机等，还是按照默认的参数即可工作。

图3：调整终端的参数步骤4：用户模式。

终端参数确定之后回车即进入用户模式（图4），默认显示的是Switch>，Switch是交换机的默认主机名，>是用户模式的提示符。

输入?回车显示该模式可以执行的命令（图5），常用的是输入enable，用以切换到特权模式。

图4：终端进入用户模式图5：查看用户模式下可以执行的命令步骤5：特权模式。

用户模式输入enable回车即可进入特权模式，提示符显示为#。

该模式可以查看交换机的配置信息、测试和调试网络、管理配置文件（后续学习的内容）。

输入?回车显示该模式可以执行的命令（图6），最下面的—More—说明还有命令没显示出来，按回车键一行行显示出来，按Space键，一页页显示出来，按Ctrl+C键结束。

交换机下以拓扑结构接⽆线路由器的相关布线和设置图⽂详细介绍假设某⼀⽹络拓扑结构如下图所⽰，该⽹络使⽤DSL/Cable Modem/LAN等⽅式连接到Internet，由Modem或路由器共享Internet连接，内部⽹络则通过交换机连接起来，以实现多台电脑接⼊上⽹。

假设交换机已开启DHCP功能⾃动分配IP地址，IP段是192.168.1.0，则以太⽹的电脑A、B、C的IP为192.168.1.x（X为2-255之间任意⼀数字，下同），并能正常上⽹。

现在，如果在⼀个节点接上⽆线宽带路由器，它下⾯⽤⽹线连接了D、E等台式电脑，以及⽤⽆线⽅式连接了笔记本电脑F、G。

怎样设置才能保证D,E,F,G同时上⽹呢？（D，E为有线连接，F,G为⽆线连接）接线⽅法：交换机下接的线连接⽆线宽带路由器的LAN⼝（注意不是WAN⼝），D，E台式电脑也连接到⽆线路由的LAN⼝。

此时⽆线路由器实际上作⽤如同HUB。

⽆线宽带路由器通常有1个WAN⼝，⽤来连接到Internet接⼝，还有4个LAN⼝，可以⽤⽹线接电脑。

在本⽂所述的环境中，WAN⼝基本上没有作⽤。

设置⽅法：1.⼿动设置电脑D和E的的IP地址分别为192.168.1.x，⽹络连接-本地连接-属性-常规-Internet协议-使⽤下⾯的IP地址，Ip地址：192.168.1.30（举例）⼦⽹掩码：255.255.255.0.默认⽹关：192.168.1.1 使⽤下⾯的DNS服务器地址，⾸选DNS服务器:192.168.1.1 备⽤DNS服务器：不填。

设置完毕，点确定保存。

2.笔记本F,G的设置也类似，唯⼀不同的是我们现在配置的是⽆线⽹卡，打开⽹络连接-⽆线⽹络连接（⾮本地连接）-属性-常规-Internet协议-使⽤下⾯的IP地址，Ip地址：192.168.1.37（举例）⼦⽹掩码：255.255.255.0.默认⽹关：192.168.1.1 使⽤下⾯的DNS服务器地址，⾸选DNS服务器:192.168.1.1 备⽤DNS服务器：不填。
