实验四 交换机中 VLAN 的基本配置实验报告

交换机与VLAN的配置实验报告一、实验目的1.了解VLAN的作用及其分类。

2.了解VLAN数据帧的格式。

3.理解三层交换的原理。

(选作)4.理解生成树协议STP的作用。

5.掌握划分VLAN的方法。

6.跨交换机的VLAN配置方法。

（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。

(2)划分VLAN并实现不同VLAN之间的互通。

三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。

VLAN中的网络用户是通过LAN交换机来通信的。

同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。

（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。

命令为：<Quidway>sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca:192.168.10.9 pcb:192.168.10.1 pcc:192.168.10.3 pcd:192.168.10.43、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

vlan基本配置实验报告的总结
一、实验目的
本次实验的目的是理解并了解VLAN的基本配置，通过配置实现VLAN之间的通讯以及基于VLAN进行路由的转发功能，掌握VLAN和VLAN间通信的基本原理。

二、实验内容
1、创建VLAN：首先配置VTP模式，将路由器工作模式变为server 模式，把所有端口设置为trunk模式，然后在物理端口上划分VLAN，设置VLAN ID和VLAN名称，将需要划分的端口添加到相应的VLAN中，最后配置VLAN间通信转发功能，完成VLAN的划分。

2、VLAN接口和端口间的路由：完成VLAN的划分后，使用物理端口接口实现VLAN间的路由，设置交换机的端口进行路由转发，即设置端口属于哪个VLAN，激活接口，分发IP地址，设置默认路由，分发路由信息，开启端口，完成VLAN间的路由功能。

3、VLAN的广播控制：VLAN是一种以域的概念划分网络，对网络中的广播信息进行了控制，可以控制路由器对广播信息的转发，以达到限制不必要的网络流量，从而提高网络的性能和安全性。

三、实验结论
本次实验中，我们掌握了VLAN的基本配置，学会了在实际网络上划分VLAN，通过端口实现VLAN间的路由功能，并学会了对网络中的广播信息进行控制，从而提高网络的性能和安全性。

- 1 -。

交换机vlan实验报告交换机VLAN实验报告一、实验目的本次实验的目的是通过搭建交换机VLAN网络，掌握VLAN的基本概念、配置方法和应用场景，加深对局域网划分和网络隔离的理解。

二、实验环境本次实验使用了一台Cisco Catalyst 2960交换机和三台PC机作为实验设备。

交换机的端口数量为24个，支持VLAN配置和管理。

三、实验步骤1. 连接实验设备：将三台PC机分别通过网线连接到交换机的不同端口上，确保连接正常。

2. 配置交换机端口：通过命令行界面进入交换机的配置模式，为每个端口指定所属的VLAN。

例如，将1号端口指定为VLAN 10，2号端口指定为VLAN 20，以此类推。

3. 配置VLAN：在交换机中创建所需的VLAN，并将相应的端口加入到对应的VLAN中。

例如，创建VLAN 10和VLAN 20，并将1号端口加入VLAN 10，2号端口加入VLAN 20。

4. 配置VLAN间的通信：为了实现不同VLAN之间的通信，需要在交换机上配置虚拟局域网间路由（VLAN Inter-VLAN Routing）。

通过创建子接口并为其分配IP地址，实现不同VLAN之间的互通。

5. 测试连通性：使用ping命令在不同PC机之间进行连通性测试，确保不同VLAN之间可以相互通信。

四、实验结果经过以上步骤的配置和测试，我们成功搭建了一个具有两个VLAN的交换机网络。

通过ping命令测试，不同VLAN的PC机可以互相通信，实现了网络隔离和安全性的提升。

五、实验总结通过本次实验，我们深入了解了VLAN的概念和配置方法。

VLAN可以将一个物理网络划分成多个逻辑上独立的虚拟网络，实现不同用户、不同部门之间的网络隔离和资源共享。

在企业网络中，VLAN的应用非常广泛，可以提高网络的性能、安全性和管理效率。

然而，在实际应用中，我们还需注意以下几点：1. VLAN的划分应根据实际需求和网络拓扑进行合理规划，避免过度划分或划分不当导致网络管理复杂化。

交换机Vlan 的基本配置实验实验室名称：实验室名称： 成绩：成绩： 姓名姓名学号学号班级班级试验台号试验台号 试验组号组号实验日期实验日期实验名称实验名称 实验九实验九 Vlan 的基本配置的基本配置实验目的实验目的 1.进一步熟悉交换机图形界面进入模式进一步熟悉交换机图形界面进入模式 2. 了解vlan 的基本配置的基本配置实验原理实验原理虚拟局域网(VLAN)是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，不受物理位置的限制，可以根据功能、可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

VLAN 是一种比较新的技术，工作在OSI 参考模型的第2层和第3层，一个VLAN 就是一个广播域，VLAN 之间的通信是通过第3层的路由器来完成的。

与传统的局域网技术相比较，VLAN 技术更加灵活，它具有以下优点: 网络设备的移动、添加和修改的管理开销减少;可以控制广播活动;可提高网络的安全性。

高网络的安全性。

实验 步 骤1.1.服务器服务器TCP/IP 设置设置实现与Intemet 的通信，使用合法的IP 地址、DNS 和网关地址值。

另一块网卡复杂对内连接，IP 地址设为172.16.4.5，子网掩码设为255.255.255.0，网卡为：172.16.4.1。

2.进入交换配置入口进入交换配置入口3.进入全局配置模式进入全局配置模式4.创建、修改一个VLAN5.删除一个VLAN6.向VLAN分配Access口7.配置VLAN Trunks8.显示这个接口的trunk 设置设置实验结果与体会体会通过本次实验学会了服务器配置VLAN ，VLAN 是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

VLAN 是一种比较新的技术，工作在OSI 参考模型的第2层和第3层，一个VLAN 就是一个广播域，VLAN 之间的通信是通过第3层的路由器来完成的。

交换机的vlan配置实验报告交换机的VLAN配置实验报告引言：交换机是计算机网络中重要的设备之一，它能够实现数据包的转发和交换，同时也可以进行各种网络配置。

其中，虚拟局域网（Virtual Local Area Network，简称VLAN）是一种常见的网络划分技术，通过将网络设备划分为不同的VLAN，可以实现更好的网络管理和安全控制。

本实验旨在通过配置交换机的VLAN，探索其在网络中的应用。

实验步骤：1. 连接设备：首先，将交换机与计算机通过网线连接，并确保连接正常。

在实验中，我们使用了一台Cisco Catalyst 2960交换机和两台计算机。

2. 登录交换机：使用终端模拟软件，如SecureCRT或PuTTY，通过串口或SSH登录交换机的管理界面。

3. 配置交换机端口：在交换机的管理界面中，找到需要配置的端口，并进入端口配置模式。

例如，我们选择了端口GigabitEthernet0/1。

4. 创建VLAN：使用命令"vlan database"进入交换机的VLAN数据库模式，在该模式下，可以创建新的VLAN。

通过命令"vlan 10"创建一个编号为10的VLAN。

5. 配置端口VLAN：在端口配置模式下，使用命令"switchport mode access"将端口设置为访问模式，并使用命令"switchport access vlan 10"将端口划分到VLAN 10。

6. 验证配置：使用命令"show vlan"查看VLAN的配置情况，确认VLAN 10已成功创建，并且端口GigabitEthernet0/1已经划分到该VLAN。

实验结果：通过以上步骤，我们成功地配置了交换机的VLAN。

在实验中，我们将端口GigabitEthernet0/1划分到了VLAN 10。

通过验证命令，我们可以看到VLAN 10已成功创建，并且端口GigabitEthernet0/1已经划分到该VLAN。

交换机vlan配置实验报告交换机VLAN配置实验报告一、实验目的本次实验的目的是通过交换机的VLAN（Virtual Local Area Network）配置，实现对网络的分割和管理。

通过实验，我们可以深入了解VLAN的原理和配置方法，并掌握VLAN的实际应用。

二、实验环境本次实验使用了一台Cisco交换机作为实验设备，并连接了多台计算机进行网络通信。

交换机使用了Cisco IOS操作系统，计算机使用了Windows操作系统。

三、实验步骤1. 连接设备首先，我们需要将计算机和交换机进行连接。

使用网线将计算机的网卡与交换机的一个端口相连，确保物理连接正常。

2. 登录交换机使用终端模拟器，通过串口或Telnet方式登录交换机的控制台界面。

输入正确的用户名和密码，成功登录交换机后，进入命令行界面。

3. 创建VLAN在命令行界面中，输入以下命令创建VLAN：```Switch(config)# vlan vlan-id```其中，vlan-id为要创建的VLAN的ID号。

根据实际需求，可以创建多个VLAN。

4. 配置端口接下来，我们需要将交换机的端口与VLAN进行绑定。

输入以下命令进行端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan vlan-id```其中，interface-id为要配置的端口号，vlan-id为要绑定的VLAN的ID号。

通过以上命令，将指定端口设置为访问模式，并将其绑定到指定的VLAN上。

5. 配置Trunk端口如果需要在交换机之间传输多个VLAN的数据，需要配置Trunk端口。

输入以下命令进行Trunk端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode trunk```通过以上命令，将指定端口设置为Trunk模式，可以传输多个VLAN的数据。

交换机vlan配置实验报告交换机VLAN配置实验报告摘要：本实验旨在通过配置交换机VLAN来实现不同网络设备之间的隔离通信，提高网络安全性和管理效率。

实验结果表明，正确配置交换机VLAN可以有效地实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

一、实验背景随着网络规模的不断扩大，企业网络中存在着大量的网络设备，如服务器、路由器、交换机等。

为了提高网络的安全性和管理效率，需要对不同类型的网络设备进行隔离管理。

而VLAN（Virtual Local Area Network）技术正是为了解决这一问题而诞生的。

通过VLAN技术，可以将不同的网络设备划分到不同的虚拟局域网中，实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

二、实验目的本实验旨在通过配置交换机VLAN来实现不同网络设备之间的隔离通信，提高网络的安全性和管理效率。

三、实验环境1. 实验设备：Cisco交换机2. 实验工具：Telnet客户端四、实验步骤1. 进入交换机管理界面，使用管理员账号登录。

2. 创建VLAN：在交换机配置界面中，使用命令创建不同的VLAN，并为每个VLAN分配相应的端口。

3. 配置端口：将不同VLAN的端口进行划分，并设置相应的VLAN ID。

4. 验证配置：使用Telnet客户端连接不同VLAN的设备，验证配置是否生效。

五、实验结果经过以上步骤的配置，我们成功地实现了不同VLAN之间的隔离通信。

通过Telnet客户端连接不同VLAN的设备，发现设备之间无法相互通信，证明了VLAN配置的有效性。

六、实验结论通过本次实验，我们深刻理解了交换机VLAN配置的重要性和实现方法。

正确配置交换机VLAN可以有效地实现不同VLAN之间的隔离通信，提高网络的可靠性和安全性。

在实际网络管理中，我们应当根据实际需求合理配置交换机VLAN，以提高网络的管理效率和安全性。

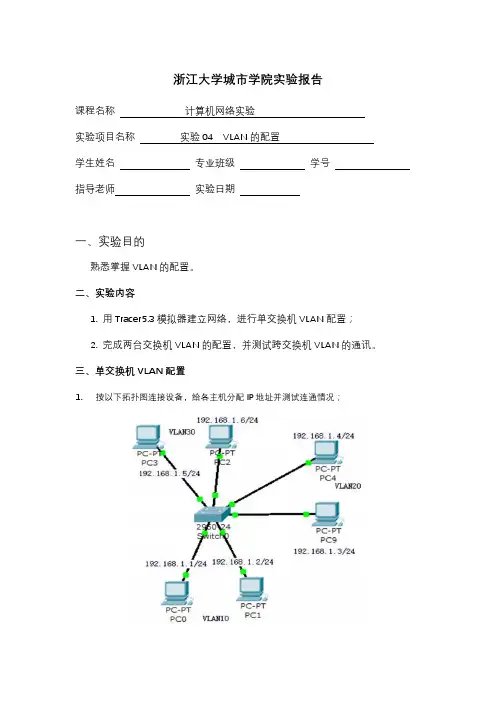

浙江大学城市学院实验报告
课程名称计算机网络实验
实验项目名称实验04 VLAN的配置
学生姓名专业班级学号
指导老师实验日期
一、实验目的
熟悉掌握VLAN的配置。

二、实验内容
1. 用Tracer5.3模拟器建立网络，进行单交换机VLAN配置；
2. 完成两台交换机VLAN的配置，并测试跨交换机VLAN的通讯。

三、单交换机VLAN配置
1.按以下拓扑图连接设备，给各主机分配IP地址并测试连通情况；
2. 将6台PC分别配置在三个不同VLAN中，VLAN ID分别为VLAN10、VLAN20和VLAN30，名称分别为jiaoxu、keyan、caiwu；
３．测试同一个VLAN内部和不同VLAN间的主机连通情况。

四、双交换机VLAN配置
1. 按以下拓扑图连接设备，给各主机分配IP地址并测试连通情况；
2. 配置交换机SWITCH1的VLAN，将端口加入相应VALN；
3. 测试跨交换机的主机的连通性；
4. 显示默认VLAN数据库;
3. VLAN的删除并查看VLAN信息。

五．选做：对以下拓扑结构进行VTP配置
六、收获感想：记录实验感受、操作过程中遇到的困难及解决办法、遗留的问题、意见和建议等。

大连理工大学本科实验报告课程名称：网络工程实验学院（系）：软件学院专业：软件工程班级：0718班学生姓名：陈昭灿邓建平郜泽波魏迪2010年 5 月21 日大连理工大学实验报告学院（系）：软件学院专业：软件工程班级：0718姓名：学号：组： 5 ___ 实验时间：2010/5/20 实验室：图书馆407 实验台： 5指导教师签字：成绩：实验四：交换机VLAN配置一、实验目的掌握VLAN的基本配置方法，掌握VLAN间路由的配置方法。

二、实验原理和内容1、VLAN的基本工作原理2、VLAN的基本配置方法和命令三、实验环境以及设备1、2台交换机、4台Pc机、双绞线若干2、2台三层交换机、4台Pc机、双绞线若干四、实验步骤（操作方法及思考题）1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将你们平台上的两台交换机的配置清空，以免以前实验留下的配置对本实验产生影响。

2、VLAN基本配置：PCA:VLAN2 PCD:VLAN3PCC:VLAN2 PCB:VLAN3 10.1.1.2/2410.1.1.3/2410.1.1.4/2410.1.1.5/24S3526S3928交换机图1 VLAN 基本配置（1） 请按照图1组建网络实验环境。

（2） 将两台交换机的端口1和2做链路聚合，请把你所执行的配置命令写到实验报告中。

（7.5分）答： [Quidway-Ethernet0/1]duplex full[Quidway-Ethernet0/1]speed 100 [Quidway-Ethernet0/1]q[Quidway]interface Ethernet 0/2 [Quidway-Ethernet0/2]duplex full [Quidway-Ethernet0/42]speed 100 [Quidway-Ethernet0[Quidway]link-aggregation e 0/1 to e 0/2 both [Quidway]display link-aggregation Master port: Ethernet0/1 Other sub-ports: Ethernet0/2 Mode: both（3） 在两台交换机上做VLAN 配置，使得：a) 聚合的链路被用作trunk 链路。

实验四VLAN的基础配置实验报告一、实验原理一、VLAN（Virtual LAN）概述:VLAN可以是由少数几台家用计算机构成的网络, 也可以是数以百计的计算机构成的企业网络。

VLAN把一个物理上的LAN划分成多个逻辑上的LAN, 每个VLAN是一个广播域。

VLAN的组网如下图所示：同一VLAN内的主机间通过传统的以太网通信方式即可进行报文的交互, 而处在不同VLAN内的主机之间如果需要通信, 则必须通过路由器或三层交换机等网络层设备才能够实现。

二、VLAN原理1.VLAN Tag为使交换机能够分辨不同VLAN 的报文, 需要在报文中添加标识VLAN 的字段。

由于交换机工作在OSI 模型的数据链路层（三层交换机不在本章节讨论范围内）, 只能对报文的数据链路层封装进行识别。

因此, 识别字段需要添加到数据链路层封装中。

传统的以太网数据帧在目的MAC地址和源MAC地址之后封装上层协议的类型字段。

如下图所示:其中DA 表示目的MAC 地址, SA 表示源MAC 地址, Type 表示报上层协议的类型字段。

IEEE 802.1Q 协议规定, 在目的MAC 地址和源MAC 地址之后封装4 个字节的VLAN Tag, 用以标识VLAN 的相关信息。

VLAN Tag的组成字段如下图所示:1)VLAN Tag包含四个字段, 分别是TPID（Tag Protocol Identifier, 标签协议标识符）、Priority、CFI（Canonical Format Indicator, 标准格式指示位）和VLAN ID。

2) TPID: 用来标识本数据帧是带有VLAN Tag 的数据帧。

该字段长度为16bit, 在H3C 系列以太网交换机上缺省取值为协议规定的0x8100。

Priority: 用来表示802.1P 的优先级。

该字段长度为3bit, 相关介绍和应用请参见本手册“QoS-QoS Profile”部分的介绍。

基本VLAN配置实验报告一、实验目的本实验的目的是学习和掌握基本VLAN（Virtual Local Area Network，虚拟局域网）的配置，理解VLAN的重要性和使用场景，并能够实现VLAN的划分和配置。

二、实验设备和环境本实验使用以下设备和环境进行配置：1. 三台交换机（Switch A、Switch B和Switch C）2. 三台主机（Host A、Host B和Host C）3. Gigabit以太网电缆三、实验过程1.连接设备：将三台交换机通过以太网电缆连接起来，确保物理连通性。

2.配置交换机：登录到每台交换机，并进入全局配置模式。

3. 创建VLAN：在Switch A中创建两个VLAN，分别命名为VLAN10和VLAN20。

4. 配置端口：将Switch A上的Fa0/1端口划分到VLAN10，Fa0/2端口划分到VLAN20。

5. 设置端口模式：将Switch A上的Fa0/1端口设置为访问模式，Fa0/2端口设置为Trunk模式。

6. 配置VLAN接口：在Switch A上创建两个VLAN接口，分别为接口VLAN10和接口VLAN20，并分配IP地址。

7. 连接主机：将Host A连接到Switch A的Fa0/1端口，Host B连接到Switch B的Fa0/1端口，Host C连接到Switch C的Fa0/1端口。

8.配置主机IP地址：在每台主机上分别配置与所连接的交换机接口相匹配的IP地址。

9. ping测试：在主机上打开命令提示符窗口，使用ping命令测试主机之间的连通性。

四、实验结果实验完成后，我们成功实现了VLAN的配置和主机之间的连通性。

通过ping命令测试，我们发现主机A、B和C能够相互通信，表明VLAN的划分和配置正确。

五、实验总结通过本次实验，我们了解并掌握了基本VLAN的划分和配置方法，理解了VLAN的重要性和使用场景。

VLAN可以将一个物理网络划分成多个逻辑网络，实现不同网络之间的隔离和管理，提高网络的性能和安全性。

实验四交换机中 VLAN 的基本配置实验报告一、实验目的及要求（一）实验目的1.理解虚拟 LAN(VLAN)基本配置；2.掌握一般交换机按端口划分 VLAN 的配置方法；3.掌握 Tag VLAN 配置方法。

（二）实验要求按要求完成命令操作使用，将结果和分析记录在实验报告中。

二、实验设备及软件Packet tracer，计算机；三、实验原理VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术。

IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。

VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域（或称虚拟LAN，即VLAN），每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。

但由于它是逻辑地而不是物理地划分，所以同一个VLAN内的各个工作站无须被放置在同一个物理空间里，即这些工作站不一定属于同一个物理LAN网段。

一个VLAN 内部的广播和单播流量都不会转发到其他VLAN中，即使是两台计算机有着同样的网段，但是它们却没有相同的VLAN号，它们各自的广播流也不会相互转发,从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

四、实验步骤1.新建 Packet Tracer 拓扑图：2.划分 VLAN；将端口划分到相应 VLAN 中；设置 Tag VLAN Trunk 属性；PC1IP: 192.168.1.2Submark: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.1.3Submark: 255.255.255.0Gateway: 192.168.1.1PC3IP: 192.168.1.4Submark: 255.255.255.0Gateway: 192.168.1.1PC4IP: 192.168.1.5Submark: 255.255.255.0Gateway: 192.168.1.1Switch1Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#inter fa 0/2Switch(config-if)#switch access vlan 2Switch(config-if)#exitSwitch(config)#inter fa 0/3Switch(config-if)#switch access vlan 3 Switch(config-if)#exitSwitch(config)#inter fa 0/24Switch(config-if)#switch mode trunk Switch(config-if)#endSwitch#show vlanSwitch2Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#int fa 0/2Switch(config-if)#switch access vlan 2 Switch(config-if)#exitSwitch(config)#int fa 0/3Switch(config-if)#switch access vlan 3 Switch(config-if)#exitSwitch(config)#int fa 0/24Switch(config-if)#switch mode trunk Switch(config-if)#endSwitch#show vlan3.测试（1）PC1 ping PC2（2）PC1 ping PC34.拓展实验：使用两台2960交换机及6台PC配置三个Vlan：vlan2、vlan3、vlan4；五、拓展实验结果记录（1）实验拓扑图：（2）交换机及PC配置结果：Switch 1：Switch 2：（3）六台PC互ping结果：能成功的只有：PC1 ping PC4、PC2 ping PC5、PC3 ping PC6,其余均失败。

交换机基本配置及VLAN配置实验报告一、实验目的1、了解交换机的基本配置；2、了解 VLAN 的概念和配置方法。

二、实验环境1、软件：Packet Tracer、SecureCRT；2、硬件：Catalyst 2960 交换机、PC。

三、实验步骤1、交换机基本配置（1）进入交换机配置界面，设置主机名。

Switch> enableSwitch# configure terminalSwitch(config)# hostname Lab1（2）配置管理口 IP 地址，可远程管理交换机。

Lab1(config)# interface vlan 1Lab1(config-if)# ip address 192.168.1.100 255.255.255.0Lab1(config-if)# no shutdown（3）配置 Telnet 登录密码。

（4）保存配置。

Lab1# copy running-config startup-config2、交换机 VLAN 配置（1）创建 VLAN。

Lab1(config)# interface fastEthernet 0/1Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 10Lab1(config-if)# exitLab1(config)# interface fastEthernet 0/2Lab1(config-if)# switchport mode accessLab1(config-if)# switchport access vlan 20Lab1(config-if)# exit（3）配置 VLAN 间的通信。

四、实验结果Lab1# show running-configBuilding configuration...Current configuration : 653 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname Lab1!enable secret 5 $1$mERr$z1.tLakXthoRZezheDEZv1 !interface Vlan1no ip addressshutdown!interface Vlan10ip address 192.168.10.1 255.255.255.0no shutdown!interface Vlan20ip address 192.168.20.1 255.255.255.0no shutdown!ip default-gateway 192.168.1.1!line con 0!line aux 0!line vty 0 4password ciscologin!endLab1# show vlan briefVLAN Name Status Ports---- -------------------------------- ----------------------------------------1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Gi0/1, Gi0/210 VLAN10 active Fa0/1, Gi0/120 VLAN20 active Fa0/2, Gi0/21002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupInterface IP-Address OK? Method Status ProtocolVlan1 unassigned YES NVRAM administratively down down Vlan10 192.168.10.1 YES manual up up Vlan20 192.168.20.1 YES manual up up FastEthernet0/0 unassigned YES unset up up FastEthernet0/1 unassigned YES unset up up FastEthernet0/2 unassigned YES unset up up FastEthernet0/3 unassigned YES unset up up FastEthernet0/4 unassigned YES unset up up FastEthernet0/5 unassigned YES unset up up FastEthernet0/6 unassigned YES unset up upFastEthernet0/7 unassigned YES unset up upFastEthernet0/8 unassigned YES unset up up FastEthernet0/9 unassigned YES unset up up FastEthernet0/10 unassigned YES unset up up FastEthernet0/11 unassigned YES unset up up FastEthernet0/12 unassigned YES unset up up FastEthernet0/13 unassigned YES unset up up FastEthernet0/14 unassigned YES unset up up FastEthernet0/15 unassigned YES unset up up FastEthernet0/16 unassigned YES unset up up FastEthernet0/17 unassigned YES unset up up FastEthernet0/18 unassigned YES unset up up FastEthernet0/19 unassigned YES unset up up FastEthernet0/20 unassigned YES unset up up FastEthernet0/21 unassigned YES unset up up FastEthernet0/22 unassigned YES unset up up FastEthernet0/23 unassigned YES unset up upGigabitEthernet0/1 unassigned YES unset down downGigabitEthernet0/2 unassigned YES unset down downLab1# ping 192.168.20.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/8 ms五、实验心得本次实验通过配置交换机的基本配置及 VLAN 配置，实现了 VLAN 间的通信。

实验四VLAN配置实验一、实验目的1.了解华为交换机的基本功能。

2. 掌握虚拟局域网VLAN的相关知识，配置交换机VLAN功能。

3. 掌握VLAN的创建、Access和Trunk接口的配置方法。

4. 掌握用于VLAN间路由的Trunk接口配置、单个物理接口上配置多个子接口、以及在VLAN间实现ARP的配置。

5. 掌握通过三层交换机实现VLAN间通信的配置过程。

二、实验环境配置网卡的电脑。

华为ensp模拟软件。

交换机与路由器。

三、实验内容1.配置VLAN。

2.配置单臂路由实现VLAN间路由。

3.配置三层交换机实现VLAN间路由。

四、相关知识VLAN简介VLAN又称虚拟局域网，是一种通过将局域网内的设备逻辑而不是物理地划分成一个个网段从而实现虚拟工作组的技术。

VLAN技术允许将一个物理LAN逻辑划分成不同的广播域，每个主机都连接在一个支持VLAN的交换机端口上并属于一个VLAN。

同一个VLAN中的成员都共享广播，形成一个广播域，而不同VLAN之间广播信息相互隔离。

每一个VLAN都包含一组有着相同需求的电脑，但这些工作站不一定属于同一个物理LAN网段。

VLAN内部的广播不会转发到其他VLAN中，从而控制流量、简化网络管理、提高网络的安全性。

交换机基于端口，MAC地址，网络层地址及IP组播进行VLAN划分。

将端口分配给VLAN的方式有两种，分别是静态的和动态的。

形成静态VLAN的过程是将端口强制性地分配给VLAN的过程。

即先建立VLAN，然后将每个端口分配给相应的VLAN的过程。

这是创建VLAN最常用的方法。

五、实验范例范例一配置单臂路由实现VLAN间路由1．实验场景企业内部网络通常会通过划分不同的VLAN来隔离不同部门之间的二层通信，并保证各部门间的信息安全。

但是由于业务需要，部分部门之间需要实现跨VLAN通信，本实验中借助路由器，通过配置单臂路由实现跨VLAN通信的需求。

2．实验网络拓扑图实验拓扑中，两台PC机通过交换机S1相连，S1与路由器R1相连。

交换机的vlan配置实验报告交换机的VLAN配置实验报告摘要：本实验旨在探究交换机的VLAN配置，通过实验操作和数据分析，验证了VLAN的实际应用效果。

实验结果表明，VLAN能够有效地实现网络分割和管理，提高网络性能和安全性。

引言VLAN（Virtual Local Area Network）是一种虚拟局域网技术，能够将一个物理网络划分成多个逻辑上的独立网络，实现不同用户或设备之间的隔离和通信。

在企业网络中，VLAN的应用已经非常普遍，能够提高网络的可管理性、安全性和性能。

本实验旨在通过实际操作和数据分析，验证VLAN在交换机配置中的应用效果。

实验目的1. 了解VLAN的基本概念和工作原理2. 掌握交换机上VLAN的配置方法3. 验证VLAN在网络管理和安全方面的实际效果实验环境1. 三台计算机2. 一台交换机3. 网线、电源线等相关设备实验步骤1. 连接实验所需设备，确保网络连接正常2. 配置交换机上的VLAN，将不同端口划分到不同的VLAN中3. 在计算机上配置VLAN相关的网络参数4. 进行数据通信测试，验证VLAN的隔离效果5. 分析实验数据，总结VLAN的应用效果实验结果通过实验操作和数据分析，我们得出了以下结论：1. VLAN的配置能够有效地实现网络分割和管理，不同VLAN之间相互隔离，提高了网络的安全性。

2. VLAN的应用能够提高网络性能，减少广播风暴，提高网络的可靠性和稳定性。

3. VLAN的配置能够简化网络管理，降低了网络维护成本，提高了网络的可管理性。

结论本实验验证了VLAN在交换机配置中的应用效果，实验结果表明，VLAN能够有效地实现网络分割和管理，提高网络性能和安全性。

在实际网络环境中，合理配置VLAN能够提高网络的可管理性和稳定性，是企业网络建设中的重要技术手段。

希望本实验能够为网络管理人员提供参考，促进VLAN技术在企业网络中的广泛应用。

交换机及vlan配置实验报告交换机及VLAN配置实验报告一、实验目的本实验旨在通过实际操作交换机及VLAN配置，加深对交换机和VLAN的理解，并掌握相关配置技能。

二、实验环境1. 实验设备：Cisco交换机、PC机2. 软件环境：Cisco网络模拟软件三、实验内容1. 配置交换机基本参数：包括设置交换机主机名、管理IP地址、开启Telnet远程管理、设置Telnet密码等。

2. 配置VLAN：创建VLAN、分配端口到VLAN、配置Trunk端口等。

3. 测试VLAN通信：通过PC机进行VLAN通信测试，验证VLAN配置的正确性。

四、实验步骤1. 配置交换机基本参数首先登录交换机，进入全局配置模式，设置交换机主机名和管理IP地址。

然后开启Telnet远程管理功能，并设置Telnet密码，以确保交换机可以远程管理。

2. 配置VLAN创建VLAN并为其分配端口，同时配置Trunk端口以实现不同VLAN之间的通信。

在配置过程中，需要注意VLAN的编号和名称、端口的分配等细节。

3. 测试VLAN通信在PC机上配置IP地址，并将PC机连接到交换机的不同VLAN端口上。

然后进行VLAN通信测试，验证VLAN配置的正确性。

五、实验结果通过实验操作，成功完成了交换机及VLAN的配置。

在测试VLAN通信时，不同VLAN的PC机可以正常通信，证明VLAN配置正确。

六、实验总结通过本次实验，进一步加深了对交换机和VLAN的理解，掌握了相关配置技能。

同时也发现了在配置过程中容易出现的一些问题，并学会了解决方法。

在今后的网络管理工作中，将能更加熟练地进行交换机及VLAN的配置和管理。

七、实验心得本次实验对于我来说是一次很好的实践机会，让我更加熟悉了交换机和VLAN的配置，并且在实验中也遇到了一些问题，通过查阅资料和请教老师，最终都得到了解决。

相信通过不断地实践和学习，我会在网络管理领域有所建树。

VLAN的配置实验报告完整版实验报告 - VLAN的配置1. 实验目的：熟悉VLAN（虚拟局域网）的概念和配置过程，理解VLAN 的工作原理。

2. 实验设备：- 交换机- PC1、PC23. 实验步骤：步骤一：创建VLAN1. 连接交换机和PC1、PC2，确保网络连接正常。

2. 打开交换机的命令行界面，通过以下命令进入全局配置模式：`enable``configure terminal`3. 创建两个VLAN，分别命名为VLAN10和VLAN20：`vlan 10``name VLAN10``vlan 20``name VLAN20`4. 验证创建的VLAN：`show vlan brief`检查输出的结果，确保VLAN10和VLAN20已成功创建。

步骤二：配置接口1. 进入VLAN10的配置页面：`interface vlan 10`2. 配置VLAN10的IP地址和子网掩码：`ip address 192.168.10.1 255.255.255.0`3. 进入VLAN20的配置页面：`interface vlan 20`4. 配置VLAN20的IP地址和子网掩码：`ip address 192.168.20.1 255.255.255.0`5. 配置PC1和PC2的IP地址和网关：PC1：- IP地址：192.168.10.2- 子网掩码：255.255.255.0- 默认网关：192.168.10.1PC2：- IP地址：192.168.20.2- 子网掩码：255.255.255.0- 默认网关：192.168.20.1步骤三：设置端口成员1. 进入交换机的配置页面：`interface ethernet 1/1`2. 将接口1/1划分到VLAN10：`switchport access vlan 10`3. 进入PC1的配置页面（通过命令`ipconfig`查找PC1的网络接口名称）：`interface ethernet 0/0`4. 将接口0/0划分到VLAN10：`switchport access vlan 10`5. 进入接口1/2的配置页面：`interface ethernet 1/2`6. 将接口1/2划分到VLAN20：`switchport access vlan 20`7. 进入PC2的配置页面（通过命令`ipconfig`查找PC2的网络接口名称）：`interface ethernet 0/0`8. 将接口0/0划分到VLAN20：`switchport access vlan 20`步骤四：测试VLAN配置是否成功1. 在PC1上打开命令提示符，使用`ping`命令测试与PC2的连接是否正常：`ping 192.168.20.2`如果能收到回复，表示VLAN配置成功。

VLAN的配置实验报告【完整版】摘要：本文介绍了VLAN配置的实验过程及结果。

通过在Cisco交换机上配置VLAN，成功地实现了单个交换机内的不同VLAN之间的互相隔离。

同时，通过静态路由的配置，实现了不同VLAN之间的通信，从而达到更为灵活和安全的网络划分和管理。

关键词：VLAN、交换机、静态路由、网络划分、网络管理一、实验目的1. 理解VLAN与交换机的关系；2. 掌握VLAN的配置方法及实现原理；二、实验环境1. 硬件设备（1）Cisco交换机：Catalyst 2960（2）PC机：Windows 10（3）网线、路由器等。

2. 软件环境（1）PuTTY：用于远程管理交换机；（2）Packet Tracer：用于网络拓扑配置、模拟。

三、实验过程1. 创建VLAN1）进入交换机的命令行界面，并进入特权模式，输入命令vlan database进入VLAN 数据库模式。

2）创建新的VLAN：vlan 10，vlan 20。

3）确认VLAN的创建：show vlan brief。

2. 将端口划分入VLAN中1）进入接口配置模式：interface fa0/1，进入该端口的配置模式。

2）配置端口：switchport mode access，switchport access VLAN 10。

4）重复以上步骤，以将fa0/2划分至VLAN20中。

2）配置VLAN隔离：interface vlan 10，ip address 192.168.10.1 255.255.255.0，no shutdown；int vlan 20，ip address 192.168.20.1 255.255.255.0，no shutdown。

3）开启端口之间的隔离：interface fa0/1，switchport mode access，switchport access VLAN 10，no shutdown；interface fa0/2，switchport mode access，switchport access VLAN 20，no shutdown。

交换机vlan配置实验报告总结-回复首先，交换机是计算机网络中重要的网络设备之一。

它的作用是在局域网中建立通信连接，并根据端口和MAC地址进行数据的转发。

而VLAN（虚拟局域网）是一种将不同物理位置上的设备逻辑上划分为不同的网络，从而提高网络管理的灵活性和性能。

本次实验的主题是交换机VLAN配置。

在实验中，我们通过交换机的管理界面或命令行界面进行VLAN的创建和配置。

下面将按照实验步骤依次进行总结与回答。

第一步，连接并登录交换机管理界面。

在实验中，我们将使用网线将交换机与电脑连接，并使用管理账号登录交换机的管理界面。

登录成功后，我们可以进入交换机的配置界面进行后续的VLAN配置操作。

第二步，创建VLAN。

为了实现VLAN的划分，我们需要先创建VLAN。

在交换机的配置界面中，可以找到相应的VLAN配置选项。

通过点击“创建VLAN”按钮或使用命令行界面输入相应的命令，我们可以创建一个新的VLAN，并为其指定相应的VLAN ID和名称。

第三步，配置端口的VLAN成员。

创建完VLAN后，我们需要将相应的端口划分为VLAN的成员。

在交换机的配置界面中，可以找到相应的端口VLAN成员配置选项。

通过点击“配置端口成员”按钮或使用命令行界面输入相应的命令，我们可以选择一个或多个端口，并将其划分为指定的VLAN成员。

第四步，配置VLAN间的通信。

在实际网络环境中，不同VLAN之间通常需要进行通信。

为了实现这一点，我们需要进行VLAN间的路由配置。

在交换机的配置界面中，可以找到相应的VLAN间路由配置选项。

通过点击“配置VLAN间路由”按钮或使用命令行界面输入相应的命令，我们可以配置VLAN间的路由规则，实现不同VLAN之间的通信。

第五步，测试与验证。

在完成以上配置后，我们需要进行测试与验证，确保VLAN的配置正常运行。

在实验中，我们可以通过在不同VLAN成员之间进行通信测试，或通过查看交换机的日志信息来验证VLAN配置的正确性和可用性。
