下载文档原格式
复合膜的热压法
复合膜的热压法是一种将两层或多层薄膜通过热压结合在一起的技术。
以下是热压法的一般步骤：
1. 薄膜准备：选择合适的薄膜材料，并确保它们的表面干净、平整，没有杂质或污染物。
2. 涂覆粘合剂：在需要粘合的薄膜表面之一上涂覆一层粘合剂。
这可以通过滚轮涂布、喷涂或其他适当的方法来完成。
3. 干燥和活化：让涂覆粘合剂的薄膜经过适当的干燥过程，以去除溶剂并激活粘合剂。
4. 热压：将两层或多层薄膜堆叠在一起，并将它们放入热压设备中。
热压设备通常提供加热和压力，以促使薄膜之间的粘合剂固化并形成牢固的结合。
5. 控制参数：在热压过程中，需要控制一些关键参数，如温度、压力、时间和加热速度。
这些参数的设置将根据所使用的薄膜材料和粘合剂类型来确定。
6. 冷却和固化：热压完成后，让复合膜在冷却阶段逐渐固化，以确保结合的牢固性。
热压法可用于制造各种复合膜产品，如包装材料、建筑膜、太阳能电池背板等。
它提供了一种高效、可靠的方法来结合不同的薄膜材料，以满足特定的应用需求。
需要注意的是，具体的热压工艺和参数可能会因材料和设备的差异而有所不同。
在实际应用中，建议根据所使用的材料和设备参考相关的技术规格和操作指南，以获得最佳的热压效果。

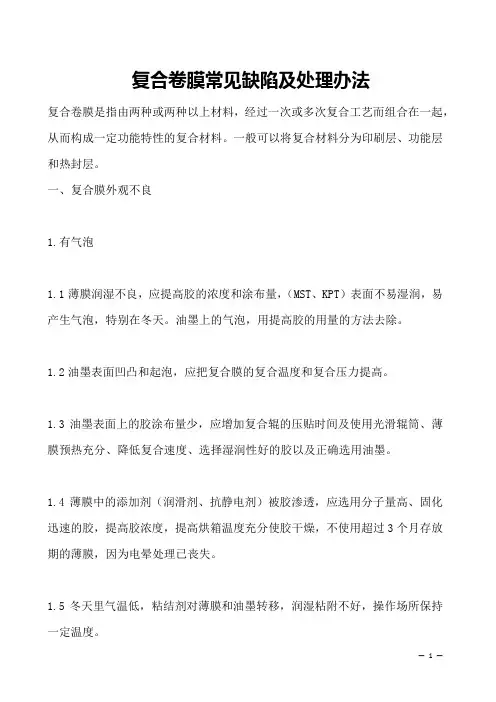

复合卷膜常见缺陷及处理办法复合卷膜是指由两种或两种以上材料，经过一次或多次复合工艺而组合在一起，从而构成一定功能特性的复合材料。
一般可以将复合材料分为印刷层、功能层和热封层。
一、复合膜外观不良1.有气泡1.1薄膜润湿不良，应提高胶的浓度和涂布量，（MST、KPT）表面不易湿润，易产生气泡，特别在冬天。
油墨上的气泡，用提高胶的用量的方法去除。
1.2油墨表面凹凸和起泡，应把复合膜的复合温度和复合压力提高。
1.3油墨表面上的胶涂布量少，应增加复合辊的压贴时间及使用光滑辊筒、薄膜预热充分、降低复合速度、选择湿润性好的胶以及正确选用油墨。
1.4薄膜中的添加剂（润滑剂、抗静电剂）被胶渗透，应选用分子量高、固化迅速的胶，提高胶浓度，提高烘箱温度充分使胶干燥，不使用超过3个月存放期的薄膜，因为电晕处理已丧失。
1.5冬天里气温低，粘结剂对薄膜和油墨转移，润湿粘附不好，操作场所保持一定温度。
1.6干燥温度太高，发生胶的起泡或表皮结皮，内里不干，应调整胶干燥温度。
1.7复合辊薄膜间夹带入空气，应提高复合辊温度，减小复合角（薄膜厚、硬时易产生气泡）。
2.复合后无气泡，经过熟化后产生了气泡2.1由于薄膜阻隔性高，胶固化时产生的CO2气体，残留在复合膜中，未印刷处也有气泡，应提高固化剂量，使胶在干燥中固化。
2.2胶中的酯酸乙酯是油墨粘结料的良好溶剂，胶溶渗了油墨，只在油墨上有气泡，避免水分渗入胶中及提高胶干燥温度，减少对油墨的溶渗。
3.复合膜上有不规则皱纹、气泡3.1薄膜厚薄不均，避免使用厚度不均膜。
3.2薄膜拉伸太大，定型不够，同热收缩，以及由于吸湿，膜发生变形，应防止薄膜吸湿变形，降低印刷卷取张力以及复合时张力不宜太高。
4.复合膜上有规则的气泡和皱纹网纹辊上的网眼有坏的，橡胶辊有损坏和凹点，复合辊上有脏东西，基材速度同网纹辊速度有偏差，薄膜厚度有偏差。
应检查网纹辊，更换或修补；检查橡胶辊是否损坏，更换或修补；清洗复合辊。

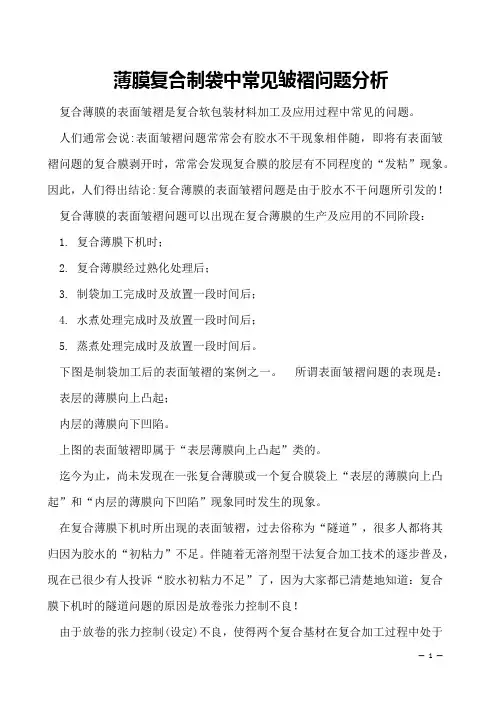

薄膜复合制袋中常见皱褶问题分析复合薄膜的表面皱褶是复合软包装材料加工及应用过程中常见的问题。
人们通常会说:表面皱褶问题常常会有胶水不干现象相伴随，即将有表面皱褶问题的复合膜剥开时，常常会发现复合膜的胶层有不同程度的“发粘”现象。
因此，人们得出结论:复合薄膜的表面皱褶问题是由于胶水不干问题所引发的！复合薄膜的表面皱褶问题可以出现在复合薄膜的生产及应用的不同阶段：1. 复合薄膜下机时；2. 复合薄膜经过熟化处理后；3. 制袋加工完成时及放置一段时间后；4. 水煮处理完成时及放置一段时间后；5. 蒸煮处理完成时及放置一段时间后。
下图是制袋加工后的表面皱褶的案例之一。
所谓表面皱褶问题的表现是：表层的薄膜向上凸起；内层的薄膜向下凹陷。
上图的表面皱褶即属于“表层薄膜向上凸起”类的。
迄今为止，尚未发现在一张复合薄膜或一个复合膜袋上“表层的薄膜向上凸起”和“内层的薄膜向下凹陷”现象同时发生的现象。
在复合薄膜下机时所出现的表面皱褶，过去俗称为“隧道”，很多人都将其归因为胶水的“初粘力”不足。
伴随着无溶剂型干法复合加工技术的逐步普及，现在已很少有人投诉“胶水初粘力不足”了，因为大家都已清楚地知道：复合膜下机时的隧道问题的原因是放卷张力控制不良！由于放卷的张力控制(设定)不良，使得两个复合基材在复合加工过程中处于不同的延伸率状态，例如PET/CPP的复合薄膜，可能PET膜被拉长了千分之二，CPP膜被拉长了千分之四，当复合过程结束时(即复合膜下机了)，由于外加的张力已去掉了，因此，PET膜就会“试图”回缩千分之二，CPP膜也会“试图”回缩千分之四。
如果此时的胶层的初粘力足够大，则两个复合基材都不能回缩到其初始的长度，所以，下机的复合膜就会呈现向CPP层方向卷曲的状态；如果此时的胶层的初粘力不够大，则PET膜就有可能完全恢复到其初始状态，CPP膜也将最大程度地恢复到接近其初始状态的状态。
此时，在两层复合膜间就出现了长度的差异，即在单位长度上，PET膜比CPP 膜长了将近千分之二！其结果就是出现了隧道问题--CPP膜平直、PET膜向上凸起的隧道！隧道问题的严重程度(单位长度上隧道的数量、隧道的长度以及隧道凸起的高度)是与两层基材膜间长度的差异成正比的！从以上的描述中不难发现：对于刚下机的复合薄膜而言，是否会产生隧道问题的原因是在无外加张力的条件下复合薄膜间是否存在长度上的差异，以及胶层的初粘力或剥离力是否足够大！由此可以推断：此种状态下所出现的隧道问题与胶层是否完全固化(即是否发粘)完全没有关系！据此，可以推而广之。
复合加工工艺一、干法复合干法复合是生产复合薄膜最常用的方法，它是用溶剂型粘合剂将两种或数种基材复合在一起。
干法复合主要有以下特点：（l）对基材的适应性广。
可用于各种塑料薄膜、铝箔、镀铝薄膜以及纸张的复合，尤其适于同种或异种塑料薄膜的复合。
（2）生产效率高。
复合速度最高可达250m/min左右，一般为130～150m/min；加工宽度为400～1400mm。
（3）使用聚氨酯粘合剂，其粘合强度大，并有良好的耐热性和耐化学药品性，可用作耐高温蒸煮袋等。
（4）复会操作简单，只要干燥温度和张力控制适当，就可顺利生产。
干法复合的主要缺点是粘合剂用量大，能源消耗大，其生产成本较高；且聚氨酯粘合剂有一定的毒性。
目前，我国约有1/3的复合薄膜采用于法复合生产，主要用于蒸煮食品、风味食品等中高档商品的包装。
在国外，由于价格的竞争，共挤出和挤出复合薄膜占了绝大部分，而干法复合薄膜所占的比重较小，只有在需要高档包装上才使用。
如日本干法复合薄膜仅占12％；在美国和西欧等国，因聚氨酯粘合剂的毒性问题，其复合薄膜不准用于食品的包装。
近年来，我国也在注重发展共挤出和挤出复合薄膜。
1.干法复合材料及原辅料。
主要有干法复合薄膜、复合用基材、粘合剂、油墨等。
（1）干法复合薄膜。
干法复合薄膜最常见的是由2～3层基材构成，主要用于食品包装。
复合薄膜的结构，可以根据不同产品的包装要求，选择适合的基材，进行合理的设计。
如蒸煮袋要求具有较好的耐热性、阻隔性和强度等，典型的蒸煮袋结构是：PET（外）/AL（铝箔）/CPP（内），PET薄膜为蒸煮袋提供了较高的强度、印刷性和透明性；铝箔提供了刚性和阻隔性；CPP薄膜作内层材料则具有较好的热封性和化学稳定性。
常见干式复合薄膜的结构、特点及用途见表14-1。
（2）复合用基材。
干法复合可供选择的基材面广，一般基材均可用于干法复合。
从复合薄膜的结构来看，外层材料应具有较好的印刷性能和光学性能；强度高，不易划伤、磨毛；耐热性能好等特点。
干式复合的常见问题及处理方法浏览次数：603 发布日期：2011-8-11 20:14:411、复合膜剥离强度不够分以下几种情况：胶水固化不完全，剥离开来的时候在胶水面还有粘性。
原因：1)粘合剂的配比错误，固化剂的比例不足导致固化不完全。
在配制粘合剂时要按粘合剂生产厂家规定的配比参数进行配制；2)溶剂的纯度不够，溶剂中含有水或醇类超标，水或醇类与胶水中的固化剂发生反应，降低的固化剂的比例导致胶水固化不完全。
用于干复的溶剂是乙酯，所以乙酯在进厂时每一批都要抽检，如发现纯度不够时不可使用；3)印刷膜中油墨的残留溶剂高引起胶水固化不够。
油墨(特别是PET油墨)的残留溶剂有一部分会与胶水中的固化剂发生反应，从而消耗了固化剂导致胶水固化不够。
对策：①薄膜印刷好后最好不要立即复合，如果时间允许的话可先放置1—2天后再进行复合；②印刷膜下机后检测残留溶剂，如残留溶剂高，在复合时可适当增加固化剂的比例；③选用快速固化的胶水。
4)复合膜熟化温度低、熟化时间不够，出现交联不充分，固化不完全。
对策：提高熟化温度或选用快速固化的胶水。
2、复合薄膜的表观问题1)小墨点。
一般复膜后马上出现的可能性较小，除非是渣浑杂质等。
复膜后一段时间的镀铝膜有可能出现这种现象，原因是因为油墨对铝的腐蚀，当油墨呈现一定的酸性或碱性，而上胶量又小，不能形成连接的一层时，就可能发生这种情况。
2)小灰点。
出现小灰点的可能性有两种，一是辊筒不均匀造成胶的斑点，二是油墨的不均匀造成的油墨没有压实的斑点。
两种可能性都和工艺有关，可以通过调整工艺解决，提高上胶量的厚度。
3)小白点。
一般表面的油墨变色的情况下容易出现。
多出现在镀铝膜的复合中。
出现原因有二：一是油墨本色的遮盖力不强或遮盖不均匀，尤其是白油墨，使铝的颜色渗透出来，没有铝颜色渗透的地方形成小白点；二是工艺原因，烘道温度(特别是一级烘道)太高或上胶量太厚，导致在一级烘道内胶层表面凝结，乙酯在二、三级烘道中冲出来的时候，挤起胶水，显出油墨本色。
一、对硅溶胶水玻璃复合工艺的介绍硅溶胶水玻璃复合工艺是一种常见的玻璃加工工艺，通过将硅溶胶涂覆在玻璃表面后再进行固化处理，形成一层具有耐磨、防水、耐腐蚀等特性的材料。
这种工艺广泛应用于建筑、玻璃工艺制品、家居用品等领域。
二、硅溶胶水玻璃复合工艺易出现的问题1. 硅溶胶选择不当：硅溶胶的选择直接影响着复合后的玻璃表面性能，如果选择不当，可能导致复合膜的附着力不足、耐磨性差等问题。
2. 复合厚度不均匀：在复合过程中，如果涂覆的硅溶胶层厚度不均匀，可能导致玻璃表面出现凹凸不平的情况，降低美观度和使用寿命。
3. 固化温度不足：硅溶胶水玻璃复合后需要进行固化处理，如果固化温度不足，可能导致复合膜的硬度不足，影响其耐磨、耐腐蚀性能。
4. 固化时间不足：固化时间不足会导致硅溶胶水玻璃复合层未完全固化，使得其性能不稳定，容易出现开裂、剥离等问题。
5. 操作流程不规范：在硅溶胶水玻璃复合工艺中，如果操作人员在操作过程中存在疏忽大意、操作流程不规范等问题，可能导致复合效果不理想。
三、解决硅溶胶水玻璃复合工艺易出现的问题的建议1. 选择合适的硅溶胶：在进行硅溶胶水玻璃复合工艺时，应根据玻璃的具体用途和要求选择合适的硅溶胶，保证复合后的性能满足需求。
2. 控制涂覆厚度：在复合过程中，要严格控制涂覆厚度，确保复合膜的厚度均匀，避免出现凹凸不平的情况。
3. 严格控制固化条件：在固化过程中，要严格控制固化温度和固化时间，确保复合膜能够充分固化，保证其性能稳定。
4. 规范操作流程：在进行硅溶胶水玻璃复合工艺时，要制定规范的操作流程，严格按照操作规程进行操作，避免出现疏忽大意导致的问题。
四、结语硅溶胶水玻璃复合工艺是一种常见的玻璃加工工艺，在实际应用中容易出现一些问题。
通过选择合适的硅溶胶、严格控制涂覆厚度、固化条件和规范操作流程，可以有效解决这些问题，保证复合后的玻璃具有良好的性能和稳定的质量。
在进行硅溶胶水玻璃复合工艺时，除了上述提到的问题和解决建议外，还有一些其他容易出现的问题需要引起注意。

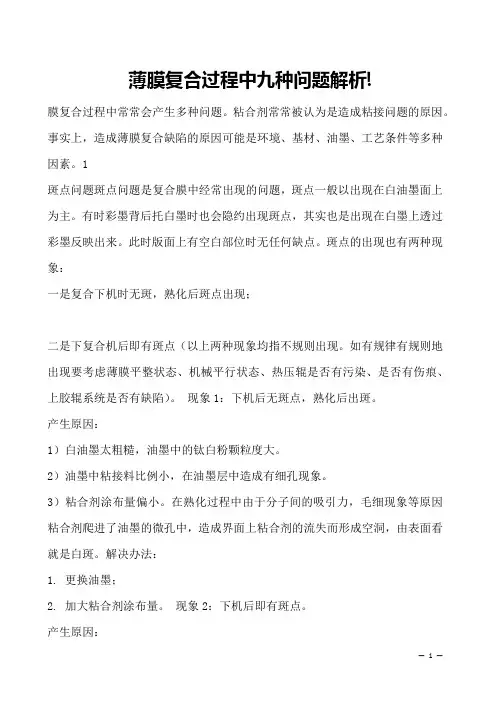

薄膜复合过程中九种问题解析!膜复合过程中常常会产生多种问题。
粘合剂常常被认为是造成粘接问题的原因。
事实上，造成薄膜复合缺陷的原因可能是环境、基材、油墨、工艺条件等多种因素。
1斑点问题斑点问题是复合膜中经常出现的问题，斑点一般以出现在白油墨面上为主。
有时彩墨背后托白墨时也会隐约出现斑点，其实也是出现在白墨上透过彩墨反映出来。
此时版面上有空白部位时无任何缺点。
斑点的出现也有两种现象：一是复合下机时无斑，熟化后斑点出现；二是下复合机后即有斑点（以上两种现象均指不规则出现。
如有规律有规则地出现要考虑薄膜平整状态、机械平行状态、热压辊是否有污染、是否有伤痕、上胶辊系统是否有缺陷）。
现象1：下机后无斑点，熟化后出斑。
产生原因：1）白油墨太粗糙，油墨中的钛白粉颗粒度大。
2）油墨中粘接料比例小，在油墨层中造成有细孔现象。
3）粘合剂涂布量偏小。
在熟化过程中由于分子间的吸引力，毛细现象等原因粘合剂爬进了油墨的微孔中，造成界面上粘合剂的流失而形成空洞，由表面看就是白斑。
解决办法：1. 更换油墨；2. 加大粘合剂涂布量。
现象2：下机后即有斑点。
产生原因：1）粘合剂内聚力大，流动性较差，造成流平性不好，部分界面上没有胶粘剂，没有粘接。
涂布量过小，达不到流动时所需的必备条件。
解决办法：更换胶粘剂或改变涂布的工作液浓度；加大涂布量。
2）油墨界面粗糙，粘合剂流动阻力加大，造成部分界面没有粘合剂没有粘接。
解决办法：加大涂布量，适当加高使用浓度或更换油墨。
3）第一段烘干效果过高，粘合剂中的溶剂挥发过快，粘合剂层的表面张力提高过快而造成流平性差，使得部分界面没有粘合剂粘接。
解决办法：调整复合工艺，降低第一段风量温度。
4）粘合剂对乙酯的束缚力低，在第一段烘道中干燥快，使得粘合剂层的表面张力升高过快，流平性降低，造成部分界面没有粘合剂，没有粘接。
解决办法：调整复合工艺，降低第一段风量温度。
5）网线辊堵塞造成粘合剂涂布量减少，降低了流平的必须量，使得部分界面没有胶粘剂没有粘接。

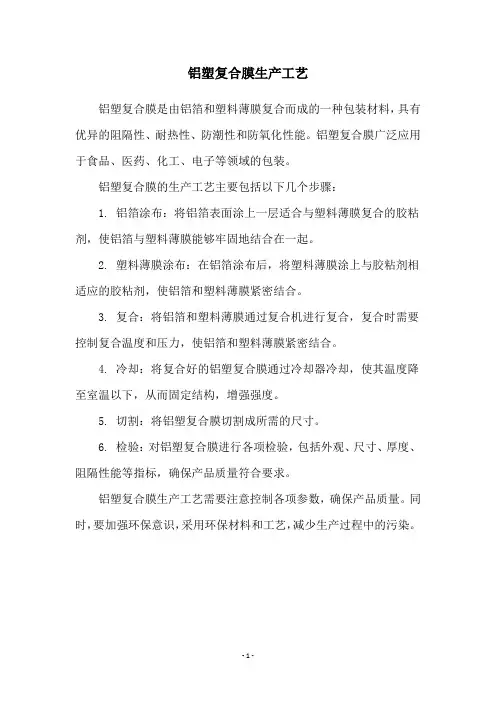

铝塑复合膜生产工艺
铝塑复合膜是由铝箔和塑料薄膜复合而成的一种包装材料，具有优异的阻隔性、耐热性、防潮性和防氧化性能。
铝塑复合膜广泛应用于食品、医药、化工、电子等领域的包装。
铝塑复合膜的生产工艺主要包括以下几个步骤：
1. 铝箔涂布：将铝箔表面涂上一层适合与塑料薄膜复合的胶粘剂，使铝箔与塑料薄膜能够牢固地结合在一起。
2. 塑料薄膜涂布：在铝箔涂布后，将塑料薄膜涂上与胶粘剂相适应的胶粘剂，使铝箔和塑料薄膜紧密结合。
3. 复合：将铝箔和塑料薄膜通过复合机进行复合，复合时需要控制复合温度和压力，使铝箔和塑料薄膜紧密结合。
4. 冷却：将复合好的铝塑复合膜通过冷却器冷却，使其温度降至室温以下，从而固定结构，增强强度。
5. 切割：将铝塑复合膜切割成所需的尺寸。
6. 检验：对铝塑复合膜进行各项检验，包括外观、尺寸、厚度、阻隔性能等指标，确保产品质量符合要求。
铝塑复合膜生产工艺需要注意控制各项参数，确保产品质量。
同时，要加强环保意识，采用环保材料和工艺，减少生产过程中的污染。
- 1 -。

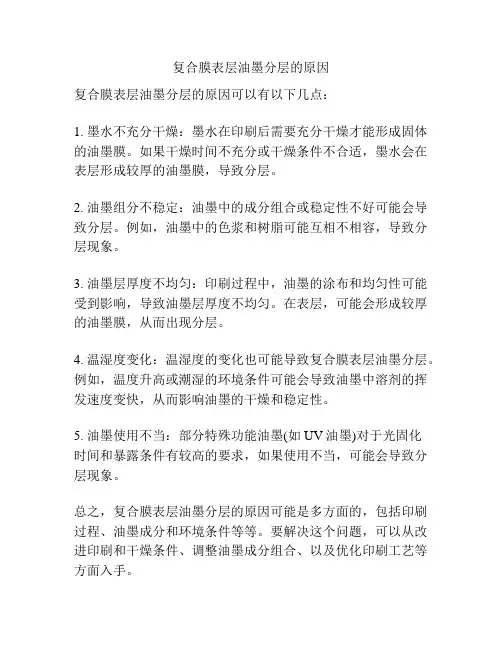

复合膜表层油墨分层的原因
复合膜表层油墨分层的原因可以有以下几点：
1. 墨水不充分干燥：墨水在印刷后需要充分干燥才能形成固体的油墨膜。
如果干燥时间不充分或干燥条件不合适，墨水会在表层形成较厚的油墨膜，导致分层。
2. 油墨组分不稳定：油墨中的成分组合或稳定性不好可能会导致分层。
例如，油墨中的色浆和树脂可能互相不相容，导致分层现象。
3. 油墨层厚度不均匀：印刷过程中，油墨的涂布和均匀性可能受到影响，导致油墨层厚度不均匀。
在表层，可能会形成较厚的油墨膜，从而出现分层。
4. 温湿度变化：温湿度的变化也可能导致复合膜表层油墨分层。
例如，温度升高或潮湿的环境条件可能会导致油墨中溶剂的挥发速度变快，从而影响油墨的干燥和稳定性。
5. 油墨使用不当：部分特殊功能油墨(如UV油墨)对于光固化
时间和暴露条件有较高的要求，如果使用不当，可能会导致分层现象。
总之，复合膜表层油墨分层的原因可能是多方面的，包括印刷过程、油墨成分和环境条件等等。
要解决这个问题，可以从改进印刷和干燥条件、调整油墨成分组合、以及优化印刷工艺等方面入手。
医用复合膜生产工艺流程一、原料准备1.1 基膜材料准备医用复合膜的基膜通常采用聚乙烯、聚丙烯等合成树脂材料，选择合适的基膜材料对于保证复合膜的性能至关重要。
生产过程中需要按照一定比例将聚乙烯或聚丙烯等树脂材料粉碎成颗粒状，以备后续的复合工艺使用。
1.2 功能膜材料准备医用复合膜的功能膜一般是以其他特殊材料为基础，如聚氯乙烯（PVC）、聚酯膜等。
这些功能膜材料具有耐热、耐化学药品腐蚀等特点，通常也需要经过粉碎处理后备用。
1.3 辅料准备辅料是医用复合膜生产过程中不可或缺的一部分，如添加剂、颜料等。
在生产过程中需要根据产品需求，准备相应的辅料，并按照配方进行混合。
二、复合工艺2.1 成型工艺将基膜材料和功能膜材料按照一定的比例放入混合机中进行搅拌，并加入适量的辅料，将混合均匀的原料挤出成型膜坯。
2.2 复合工艺将成型的膜坯通过复合机进行热压成膜，并通过冷却装置将薄膜冷却固化。
复合工艺的温度、压力等参数需要根据材料和产品要求进行精确控制，确保复合后的膜具有良好的性能和质量。
2.3 加工工艺对复合后的膜进行切割、印刷、压花等各种加工工艺，将膜按照客户要求进行裁剪成不同规格和尺寸的产品。
三、质量检测3.1 原料检测在生产前需要对原料进行严格的检验和测试，包括基膜材料、功能膜材料以及各种辅料的质量检测，确保原料符合生产要求。
3.2 在线检测在复合过程中需要对膜的厚度、光泽度、强度等进行在线检测，及时发现问题，及时调整生产参数，保证产品的一致性和稳定性。
3.3 成品检测对成品进行全面的质量检测，包括拉伸强度、撕裂强度、穿刺强度等多项指标的测试，确保产品符合客户的要求和标准。
四、包装经过质量检测合格的医用复合膜将进行包装，通常为卷装或片装成品。
在包装过程中需要注意保持产品的清洁和整齐，以确保产品在运输和使用过程中不受到污染和损坏。
总结医用复合膜的生产工艺流程是一个综合的系统工程，需要对原料、工艺、质量等方面进行严格的控制和管理。
复合膜工艺复合膜工艺是一种将不同材料通过物理或化学方法相互粘合在一起的工艺。
它可以用于制备各种复合材料，广泛应用于包装、汽车、建筑、电子等领域。
复合膜的特点是具有双重或多重功能，能够兼顾不同材料的优点，提高产品的性能和使用寿命。
复合膜工艺有很多种，常见的包括热压复合、湿法复合、溶剂法复合等。
下面将分别介绍这几种常见的复合膜工艺。
热压复合是一种将两层或多层材料通过加热和压力使其粘合在一起的工艺。
它常用于制备塑料膜、纸塑复合膜等。
首先，将需要复合的材料放置在热压机中，然后加热到一定温度，利用机器的压力将两层或多层材料压合在一起。
热压复合能够充分利用材料的热塑性质，使复合后的膜具有较好的强度和粘合性。
湿法复合是一种将膜材料浸泡在特定的溶液中，通过溶液中的成分与膜材料发生作用，使其互相粘合在一起的工艺。
湿法复合可以应用于不同材料的复合，如聚合物与纤维素的复合。
首先，将需要复合的膜材料放置在特定的溶液中，使其完全浸泡，然后通过干燥或者其他方法使其固化。
湿法复合可以在常温下进行，操作简单，可以实现不同材料的复合。
溶剂法复合是一种将两种或多种溶剂中的材料相互混合并形成复合膜的工艺。
这种工艺广泛应用于薄膜材料的制备。
首先，将需要复合的材料分别溶解在不同的溶剂中，然后将两种或多种溶液混合在一起。
在溶剂的挥发过程中，材料分子会互相接触并形成复合膜。
溶剂法复合可以调控复合材料的成分和结构，实现不同材料间的复合。
复合膜工艺的优点是多样的材料可以进行混合和复合，使产品具有更好的性能。
比如，塑料膜和铝箔膜的复合可以实现包装材料的阻隔性能，保证食品和药品的质量和安全。
复合膜还可以通过改变复合材料的组成和结构来调控产品的透明度、柔软性和耐热性。
另外，复合膜工艺相对简单，生产成本较低，生产效率较高。
然而，复合膜工艺也存在一些问题和挑战。
首先，复合膜的加工过程需要考虑材料的粘合性、耐受热的能力和变形率，需要进行试验和调整以保证复合膜的质量。
光学复合膜分层原因光学复合膜是一种新型的材料，由于其优异的光学性能和机械性能，被广泛应用于电子、光电、航空航天等领域。
然而，在使用过程中，我们常常会遇到光学复合膜出现分层现象的情况，这不仅会影响其光学性能，还会降低其使用寿命。
那么，光学复合膜分层的原因是什么呢？一、材料选择不当光学复合膜的材料选择对其性能有着至关重要的影响。
一些不适宜的材料可能会引起分层现象。
例如，如果在复合膜中选择了不相容的材料，这些材料之间会产生化学反应，导致复合膜出现分层。
此外，如果选择的材料含有水分或其他杂质，这些杂质也可能会导致分层现象的发生。
二、复合工艺不当复合工艺是影响光学复合膜分层的另一个重要因素。
在复合过程中，如果温度、压力、速度等参数不合适，会导致复合膜分层。
例如，如果温度过高，会使复合膜中的材料发生熔化，从而导致分层。
相反，如果温度过低，复合膜中的材料无法完全融合，也会导致分层。
此外，如果压力不足或速度过快，也会导致复合膜分层。
三、材料老化光学复合膜在使用过程中，会受到环境因素的影响，例如温度、湿度、光照等。
如果复合膜中的材料老化，其机械性能和光学性能都会发生变化，从而导致复合膜分层。
此外，如果复合膜长期暴露在紫外线下，也会使材料老化，从而导致分层。
四、工艺条件不同光学复合膜在不同的工艺条件下，其分层现象也会有所不同。
例如，在不同的温度、压力下，复合膜的分层现象也会有所不同。
此外，在复合膜的不同位置，也可能会出现不同的分层现象。
五、复合膜的使用环境光学复合膜在使用过程中，其分层现象也会受到使用环境的影响。
例如，在高温、高湿环境下，复合膜容易出现分层现象。
此外，在光照条件下，复合膜中的材料也会发生变化，从而导致分层。
综上所述，光学复合膜分层的原因是多方面的。
在实际应用中，我们需要注意材料的选择、复合工艺的控制、使用环境的管理等方面，以避免分层现象的发生，从而保障光学复合膜的性能和使用寿命。
无溶剂复合外观问题解决办法，气泡、白点、隧道、褶皱、异物无溶剂复合包括无溶剂复合设备、无溶剂复合粘合剂、无溶剂复合工艺均与传统的干式复合有较大区别。
无溶剂复合常见外观问题如：气泡、白点、白斑、涂布效果差、隧道、褶皱、异物等。
以上外观问题在溶剂胶干式复合中也有出现，但无溶剂复合表现得更为明显。
（1）无溶剂复合比干式复合更容易出现白点、白斑或者气泡问题。
这是因为无溶剂复合上胶量低于干式复合，更容易出现涂胶不足的情况，此时没有足够的粘合剂渗透到油墨中，导致白点或气泡。
特别是在白墨的地方，由于白墨与色墨相比，相同的遮盖力下需要添加更多的填料，这导致白墨处更容易出现白点、白斑和气泡。
（2）无溶剂复合比干式复合更容易出现隧道和褶皱问题。
由于无溶剂复合初粘力很低，需要精确控制好设备张力、压力、上胶量等才能达到良好的复合效果。
以下将外观问题分门别类进行分析：1、气泡（1）气泡与复合用薄膜材料相关薄膜表面电晕处理不好或储存时间过长，造成表面润湿性差，复合膜易出现气泡。
应提高基材薄膜的表面张力，并在复合前应对基材进行检测，PE和PP 薄膜的表面张力应不小于40mN/m，PA和PET薄膜的表面张力均应不小于50mN/m，镀铝薄膜镀铝面的表面张力均应不小于40 mN/m。
薄膜中的添加剂析出，也会造成表面润湿性差，复合膜易出现气泡。
薄膜不平滑，使粘合剂涂布不均匀或不足，应选用优质薄膜或适当增加涂布量。
薄膜本身温度低，粘合剂涂布后流动不良造成阻塞而润湿性差。
粘合剂在熟化过程中与油墨或基材薄膜中的水分发生反应产生气泡。
在夏季，加工尼龙复合膜时易出现该问题，大面积白墨以及专色墨印刷时易出现该问题。
（2）气泡与印刷油墨相关油墨颗粒粗，使粘合剂涂布不均匀或不足。
对此应选用优质油墨或适当增加涂布量。
（3）气泡与粘合剂相关粘合剂涂布量不足，易造成气泡。
粘合剂流动性差、粘度大导致涂布效果不佳。
可适当提高固定辊和上胶辊温度以增加粘合剂的流动性。
无论什么样的无溶剂复合白点，看完这篇你就全懂了！无溶剂复合过程中，出现白点或者气泡是最常见的质量问题之一，造成原因也是多方面的。
1、上胶量不足引起现象：无规则、不同油墨区域情况不一样；严重时可以观察到“雪花”的形状。
原因分析：上胶量太小，涂布的胶水层不能够填平材料（油墨及薄膜）表面的凹凸不平，产生气泡，该气泡实际是因为“没有胶水”而形成的空隙。
控制关键点：上胶量是一个相对的概念，不同的基材、不同油墨上胶量都不一样。
一般情况下透明材料上胶量最小，一般为1.0~1.3 g/m2；而镀铝材料以及满版印刷的材料所需上胶量较大，视具体情况可以控制在1.3~2.0 g/m2之间。
2、灰尘、异物、间隙/压力不一或机械破损引起现象：有规律的、周期性的重复出现在某个位置，某一边或者中间位置。
原因分析：涂布部分不干净或者有机械破损；或者两边与中间间隙不一样；或者涂胶辊长时间使用后周长发生变化等；需要根据具体情况进行判断。
举例：曾有长时间使用后，发现胶辊中间周长和两边周长存在明显差异造成每次复合时，中间位置有白点，后经过胶辊重新打磨和更换胶辊后，解决了这一问题。
控制关键点：每次生产前都需要将各单元辊筒彻底擦干净，及时清理附着的异物；并且认真检查涂布单元格辊筒的情况，发现有缺损、裂纹等异常情况时及时更换；经常观察胶槽中胶粘剂的状态，是否有异常情况。
3、湿度太大引起现象：分布面广、无规则；“白点”大小虽然不一，但往往都呈现为圆形。
在潮湿天气复合阻隔性好的材料，特别是尼龙材料时容易出现。
原因分析：无溶剂复合所用的胶粘剂是聚氨酯类型，聚氨酯胶粘剂中的异氰酸酯组分非常容易与空气中的水汽发生反应。
少量的水即可消耗大量的异氰酸酯组分，并产生大量的气体，在熟化期间会将复合的两层基材胀起，在无溶剂胶粘剂完全固化后留下气泡。
控制关键点：严格控制环境湿度，对尼龙和镀铝材料的复合时更要特别注意。
4、油墨干燥不良引起现象：气泡往往出现在油墨叠印率高的部分，叠印率低的地方气泡很少。
复合膜生产工艺知识一、复合牢度不好1、胶粘剂的选择，复合厂家都希望采用一种胶做所有的复合，实际上，所谓的通用型也是胶厂的一种愿望，YH2000和YH2000S是比较成功的，如YH2000S可以用于除了蒸煮以外的所有复合，包括AL复合。
但与专用胶比起来剥离强度相差还是较大的，通常蒸煮膜、镀铝膜、抗介质膜复合需专用胶。
2、基材，PE和CPP膜用于复合时，其表面张力不应低于38达因，PE和CPP刚下机时表面张力都在43达因以上，但PE和CPP有一个特性，下机后表面张力下降非常迅速，一般一个月内可以保持38达因，三个月内可以保持35-36达因，所以除了少购少存以外，对于PE和C PP还应该坚持上机前检测达因值。
有时有这样的现象，刚下机时复合强度可以，但第二天发现强度反而下降，什么原因呢，PP和PE在加工或制膜时要加入热稳定剂、抗氧剂、防粘剂、爽滑剂等，这些物质会不断从膜内部向表面转移渗出，如果助剂量大，会引起剥离强度大幅度下降，一般常温下7天可显现出来，在固化室24小时后就可能引起剥离强度的下降。
二、油墨1、“油墨处牢度不好，剥离时油墨大面积转移”原因：胶对油墨的渗透性不好或油墨中树脂不合格，或胶涂布量不足，应改用高固含低粘度胶或换油墨，有经验的厂家复合满底油墨时，把涂布量提高10%。
2、“油墨处牢度可以，而周围非油墨处剥离强度低”原因：该批号油墨防粘剂过量了。
三、工艺问题：胶涂布量上不去。
原因：复合辊温度太低，胶活化不足，对油墨浸润不好，这在满底AL复合时相当明显。
解决：特殊结构要采取不同工艺：PET/AL/PE和PET/VMPET/PE。
四、胶液飞丝或胶盘中的胶液泡沫多1、选择低粘度胶粘剂。
2、胶盘中胶液面尽量接近刮刀位置。
复合膜有时候会发皱，这是什么原因造成的复合好的产品有时会出现横向或纵向的皱纹。
横向的皱纹多发生在薄膜卷筒的两端，纵向的皱纹则多发生在薄膜卷筒的中部。
皱纹一般是由于基材薄膜平整，另一种基材薄膜隆起，形成“隧道”似的情况占多数。
那么如何解决这些问题呢？首先应该找出问题产生的原因。
皱纹产生的原因主要包括以下两方面：
1、材料方面
胶黏剂的初黏度低，复合基材薄膜表面张力不足。
2、复合加工工艺方面
两种复合基材薄膜的张力不均衡，一种薄膜的张力大，一种薄膜的张力小。
张力若太小容易形成横向的褶皱；张力太大则容易出现纵向的褶皱。
比如：AL/PE 也就是铝箔与聚乙烯的复合，AL的延伸性非常的小。
它的张力不可能大（张力过大会造成AL断裂）。
而PE则遇热会延伸，张力会拉伸。
复合后在胶膜没有固化时，PE薄膜会因为冷却和内应力收缩。
导致AL突起，复合薄膜上就形成一条条横向“隧道”似的褶皱。
再者涂胶量不足或不均匀，粘结力不好等都会引起局部地方出现褶皱。
复合收卷张力太小，复合膜卷收的较松弛，都会给要收缩的复合基材薄膜提供收缩的可能。
假如收卷张力大，复合卷膜收的紧，下机后立即送去熟化室固化，这样即使复合工艺有所不适，复合薄膜也不会出现褶皱。
另外，若复合机的烘道内的温度过低，排风又不畅，涂胶薄膜上的残留溶剂过多，胶黏剂干燥不足，烘道出膜黏力不足，便会给两种复合基材薄膜提供相互移位的可能，从而使复合薄膜产生褶皱。
制备方法分为四类：
(1)层压法，首先制备很薄的致密均质膜，而后层压于微孔支撑膜上；
(2)浸涂法，把聚合物溶液浸涂于微孔膜上，然后干燥而成，也可以把活性单体或
预聚物溶液浸涂于微孔膜上，用热或辐射固化；
(3)等离子体气相沉积法，用等离子辉光使微孔支撑膜的表面产生致密的均质膜；
(4)界面聚合法，在微孔支撑膜表面上，用活性单体进行界面聚合。
复合膜主要用于反渗透、气体分离、渗透蒸发等分离过程中。
用两种不同的膜材料，分别制成具有分离功能的表面活性层（致密分离层）和起支撑作用的多孔层组成的膜。
1．干式复合法是将粘合剂通过复合机涂布在基材的表面，以加热辊压附在其它薄膜上而复合的方式。
2.湿式复合法将水溶性粘合剂（明胶、淀粉）、水分散性粘合剂（醋酸乙烯乳胶等）涂布于基材表面的湿润状态下与其它材料复合，然后用辊压附和干燥的方法。
3.挤出复合法这是复合加工中最常用的方法，用挤出机将PP、PE、EVA（乙烯―醋酸乙烯共聚物）离子型树脂等挤出薄膜状，涂粘在掺入加工剂（聚乙烯亚胺、聚氨酯系树酯等）的各种薄膜上加以复合，再经冷却、固化。
4.热熔融复合法基材树脂中掺混松香、二甲苯树脂、苯乙烯树脂等粘附剂和石蜡系等粘底降低剂的热熔剂涂布在薄膜、纸面、铝箔表面上，立刻复合在其它基材上加以冷却的方法。
5.共挤出复合法该法是由二台或三台挤出机同时成型加工可得二层以上的薄膜，有T模头法和吹塑法，能进行多种复合，可产超薄形薄膜。
3常用结构
双层复合如PT/PE、纸/铝箔、纸/PE、PET/PE、PVC/PE、NY/PVDC、PE/PVDC、PP/PVDC等。
三层复合如BOPP/PE/OPP、PET/PVDC/PE、PET/PT/PE、PT/AL/PE、蜡/纸/PE等。
四层复合如PT/PE/BOPP/PE、PVDC/PT/PVDC/PE、纸/铝箔/纸/PE等。
五层复合如PVDC/PT/PE/AL/PE等。
六层复合如PE/纸/PE/AL/PE/PE等。
4问题解决
问题原因
1．基材厚度不均匀，薄厚相差太大。
2．基材位置偏斜，导致复合膜出现褶皱，而且随着偏斜度的累积，产生褶皱的程度也会相应增大。
如果基材是容易受湿度影响的薄膜材料(如尼龙薄膜)，而且发生了吸湿现象，在挤出复合过程中容易产生褶皱。
4．张力设置和控制不当，各部分张力不协调、不匹配。
5．复合压力设置不当。
6．硅橡胶压辊与冷却钢辊两者之间的轴线不平行。
7．导辊表面不干净，粘有异物，或导辊表面不平整，有凹坑、划道、碰伤等现象。
解决办法：
1．更换基材，保证基材厚度均匀。
2．调整基材的位置，在传送过程中不发生歪斜。
3．将基材进行预热干燥处理，或更换没有发生吸湿现象的基材。
4．调节放卷和收卷张力，使各部分张力相互适应和匹配。
5．根据实际情况将复合辊的压力调整至适当大小。
6．调整硅橡胶压辊与冷却钢辊之间相对的位置，使两者保持平行。
7．清洁导辊表面，更换有损伤的导辊，保证导辊表面平整、光滑、清洁。
故障原因：
1．挤出机温度设置不当，特别是模头和树脂的温度太低，造成树脂塑化不良，使熔融树脂出现鲨鱼皮现象或者类似鱼眼状的斑痕。
2．树脂中含有水分，影响树脂的塑化状况。
3．树脂中混进熔融指数或密度不同的其他树脂，使树脂塑化不好或塑化不完全。
4．更换树脂时没有将料筒彻底清洗干净，料筒中残存的其他树脂或杂质对树脂塑化状况产生不良影响。
解决办法：
1．将挤出机的挤出温度和树脂的温度调整到适当值，保证树脂塑化良好。
2．对树脂进行搅拌和烘干，去除其中所含的水分，使树脂能够充分塑化。
3．更换熔融指数和密度适当的树脂。
4．彻底清洗料筒，去除杂质等的影响。
异味故障
1．挤出机温度或树脂温度过高，造成树脂分解，产生臭味。
2．气隙太大，树脂氧化过度，表面产生有异味的各种含氧基团，使复合膜产生气味。
3．树脂本身就有异味，用其进行挤出复合后的复合膜也会有异味。
4．底涂剂中使用高沸点、不易挥发的溶剂，导致部分溶剂残留，造成复合后薄膜产生异味。
解决办法：
1．适当降低挤出温度，防止树脂发生分解。
2．调整气隙的大小到合适的值。
3．采用低臭度的树脂进行挤出复合。
4．提高烘道的干燥温度，加大吹风量，保证溶剂充分干燥。
变形故障
1．张力设置和控制不当，各部之间的张力值不适应。
2．烘道温度设置太高。
3．复合压力过大，使复合膜产生拉伸。
4．冷却钢辊表面温度太高，复合膜冷却效果差，容易枯辊产生拉伸现象。
解决办法：
1．检查并确定拉伸现象发生在设备哪一段，根据具体情况将该段的张力值调整到合适，与其他段的张力大小相匹配。
2．适当降低烘道的温度。
3．适当降低复合压力。
4．降低并控制好冷却钢辊的表面温度，使其分布均匀，有良好冷却效果。
表面故障
1．冷却钢辊表面温度太高，对熔融树脂冷却效果不佳，影响复合膜的冷却、固化及成型，导致熔融树脂粘在冷却钢辊表面。
2．复合时熔融树脂温度过高。
3．收卷张力太小，无法将复合膜从冷却钢辊表面剥离下来。
解决办法：
1．适当降低冷却水的温度和冷却钢辊的表面温度，改善冷却效果。
2．根据具体情况适当降低树脂温度，调整气隙的大小，将熔融树脂温度控制在适当范围内。
3．适当提高收卷张力，使复合膜从冷却钢辊表面剥离下来。
透明度差
1．挤出机挤出温度太低，造成树脂塑化不良，对复合膜的透明度产生一定影响。
2．冷却钢辊表面温度太高，冷却效果太差，使复合膜透明度大打折扣。
3．基材本身的透明度不好。
解决办法：
1．根据树脂性能特点及实际生产情况来设置和控制相应的挤出温度，保证树脂塑化良好，这是提高复合膜透明度的前提条件之一。
2．适当降低冷却水的温度及冷却钢辊的表面温度。
一般来说，冷却水的温度控制在20c以下，冷却钢辊的表面温度控制在60c以下。
3．更换透明性好的基材。
