自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。
基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。
1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。
从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。
城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。
市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。
（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。
常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。
汕头市使用的是碱式氯化铝。
根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。
混合过程要求在加药后迅速完成。
混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。
经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。
（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。
水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。
水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。
（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。

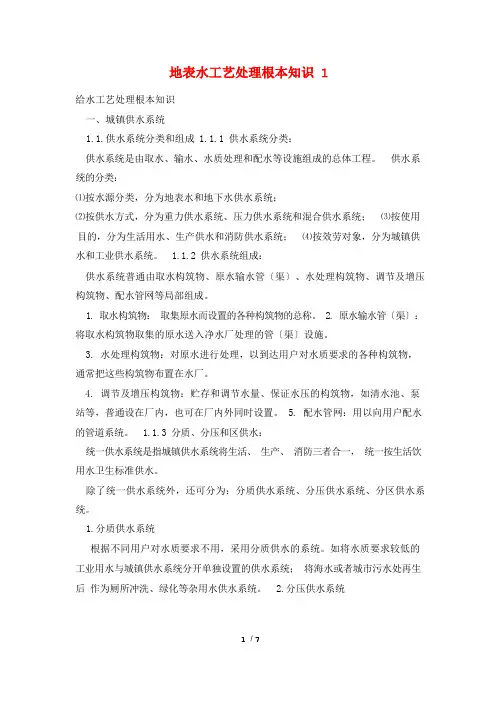

给水工艺处理根本知识一、城镇供水系统1.1.供水系统分类和组成 1.1.1 供水系统分类：供水系统是由取水、输水、水质处理和配水等设施组成的总体工程。
供水系统的分类：⑴按水源分类，分为地表水和地下水供水系统；⑵按供水方式，分为重力供水系统、压力供水系统和混合供水系统；⑶按使用目的，分为生活用水、生产供水和消防供水系统；⑷按效劳对象，分为城镇供水和工业供水系统。
1.1.2 供水系统组成：供水系统普通由取水构筑物、原水输水管〔渠〕、水处理构筑物、调节及增压构筑物、配水管网等局部组成。
1. 取水构筑物：取集原水而设置的各种构筑物的总称。
2. 原水输水管〔渠〕：将取水构筑物取集的原水送入净水厂处理的管〔渠〕设施。
3. 水处理构筑物：对原水进行处理，以到达用户对水质要求的各种构筑物，通常把这些构筑物布置在水厂。
4. 调节及增压构筑物：贮存和调节水量、保证水压的构筑物，如清水池、泵站等，普通设在厂内，也可在厂内外同时设置。
5. 配水管网：用以向用户配水的管道系统。
1.1.3 分质、分压和区供水：统一供水系统是指城镇供水系统将生活、生产、消防三者合一，统一按生活饮用水卫生标准供水。
除了统一供水系统外，还可分为：分质供水系统、分压供水系统、分区供水系统。
1.分质供水系统根据不同用户对水质要求不用，采用分质供水的系统。
如将水质要求较低的工业用水与城镇供水系统分开单独设置的供水系统；将海水或者城市污水处再生后作为厕所冲洗、绿化等杂用水供水系统。
2.分压供水系统根据管网分压的不同要求，分别供给的系统。
如城镇中某些高层建造区，或者地势较高的地区要求较高的供水压力，可采用不同的压力供水系统。
3.分区供水系统在一个城市中由于地形不同形成份别供水的成为分区供水系统。
按布置方式可分成并联供水系统〔由同一泵站分别向二区单独供水〕；串联供水系统即高区泵站从低区取水，然后向高区供水。
1.1.4 影响供水系统布置的因素1 / 241.城市规划的影响2.水源的影响3.地形的影响。

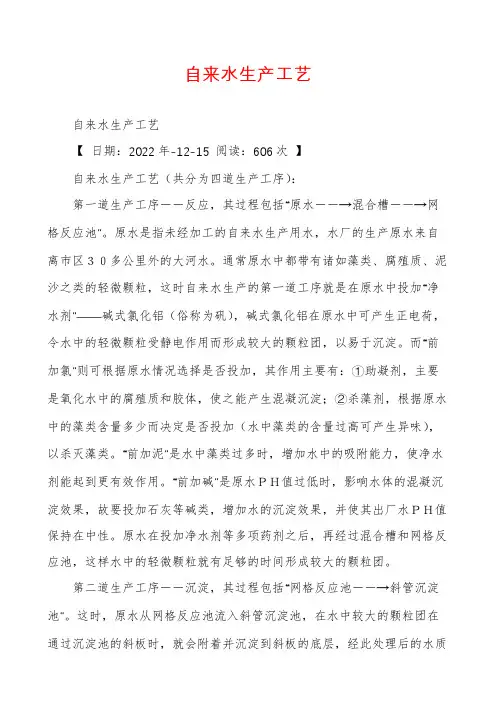

自来水生产工艺自来水生产工艺【日期：2022年-12-15 阅读：606次】自来水生产工艺（共分为四道生产工序）：第一道生产工序－－反应，其过程包括“原水－－→混合槽－－→网格反应池”。
原水是指未经加工的自来水生产用水，水厂的生产原水来自离市区３０多公里外的大河水。
通常原水中都带有诸如藻类、腐殖质、泥沙之类的轻微颗粒，这时自来水生产的第一道工序就是在原水中投加“净水剂”――碱式氯化铝（俗称为矾），碱式氯化铝在原水中可产生正电荷，令水中的轻微颗粒受静电作用而形成较大的颗粒团，以易于沉淀。
而“前加氯”则可根据原水情况选择是否投加，其作用主要有：①助凝剂，主要是氧化水中的腐殖质和胶体，使之能产生混凝沉淀；②杀藻剂，根据原水中的藻类含量多少而决定是否投加（水中藻类的含量过高可产生异味），以杀灭藻类。
“前加泥”是水中藻类过多时，增加水中的吸附能力，使净水剂能起到更有效作用。
“前加碱”是原水ＰＨ值过低时，影响水体的混凝沉淀效果，故要投加石灰等碱类，增加水的沉淀效果，并使其出厂水ＰＨ值保持在中性。
原水在投加净水剂等多项药剂之后，再经过混合槽和网格反应池，这样水中的轻微颗粒就有足够的时间形成较大的颗粒团。
第二道生产工序－－沉淀，其过程包括“网格反应池－－→斜管沉淀池”。
这时，原水从网格反应池流入斜管沉淀池，在水中较大的颗粒团在通过沉淀池的斜板时，就会附着并沉淀到斜板的底层，经此处理后的水质变得近乎清澈如镜。
而沉淀下来的污泥定期经排泥车排走，保持沉淀池的洁净。
第三道生产工序－－过滤，其过程包括“斜管沉淀池－－→气水反冲洗滤池－－→清水池”。
潺潺清流顺着斜管沉淀池上面的集水槽汇集流入滤池，水中的细微杂质被滤池中的滤沙过滤和吸附之后（当滤沙中的细微杂质累积到一定程度后，滤池也要定期进行″气水反冲洗″清洗，以保持良好过滤效果），洁净澄清的滤后水沿着管道流往清水池进行贮存，并在清水中再次投加入液氯进行一段时间消毒，对水体的细菌、大肠杆菌等病菌进行杀灭，整个净水处理过程到此就已完成。

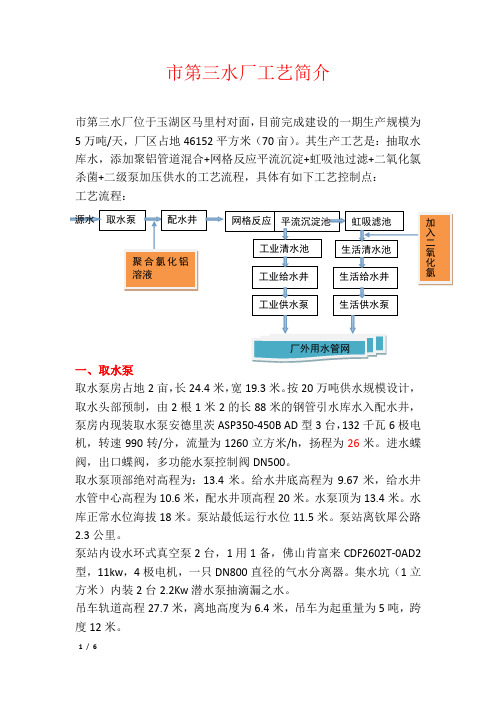

市第三水厂工艺简介市第三水厂位于玉湖区马里村对面，目前完成建设的一期生产规模为5万吨/天，厂区占地46152平方米（70亩）。
其生产工艺是：抽取水库水，添加聚铝管道混合+网格反应平流沉淀+虹吸池过滤+二氧化氯杀菌+二级泵加压供水的工艺流程，具体有如下工艺控制点：工艺流程：一、取水泵取水泵房占地2亩，长24.4米，宽19.3米。
按20万吨供水规模设计，取水头部预制，由2根1米2的长88米的钢管引水库水入配水井，泵房内现装取水泵安德里茨ASP350-450B AD型3台，132千瓦6极电机，转速990转/分，流量为1260立方米/h，扬程为26米。
进水蝶阀，出口蝶阀，多功能水泵控制阀DN500。
取水泵顶部绝对高程为：13.4米。
给水井底高程为9.67米，给水井水管中心高程为10.6米，配水井顶高程20米。
水泵顶为13.4米。
水库正常水位海拔18米。
泵站最低运行水位11.5米。
泵站离钦犀公路2.3公里。
泵站内设水环式真空泵2台，1用1备，佛山肯富来CDF2602T-0AD2型，11kw，4极电机，一只DN800直径的气水分离器。
集水坑（1立方米）内装2台2.2Kw潜水泵抽滴漏之水。
吊车轨道高程27.7米，离地高度为6.4米，吊车为起重量为5吨，跨度12米。
配电房630kva变压器2台，多面低压配电柜。
二、源水管源水管大部分为铸铁管DN800，少部分由螺旋焊缝钢管DN800组成，全长约3公里，其中钦犀公路南段长为2.5公里，回到厂段为0.5公里。
将金窝水库原水泵送到净水厂区。
途经3个岭头，2处小溪，一次顶管过公路，爬徒坡上回厂区，经超声波流量计后进入配水井。
配水井出水口高程为22米。
比取水泵站地面高2米。
三、絮凝沉淀系统净水厂区面积约200亩，目前一期占地70亩，源水经1.2米管道分配井前管道处加入聚合氯化铝，（也可前加入二氧化氯），聚合氯化铝和源水经过网格絮凝池，水流经格栅板迂回充分混合后，从反应池的竖格孔进入配水槽，经配水花墙流入平流沉淀池，网格反应池共55格，进水共用1格，两边各设置27格，每2格共用1条排泥管，共28个排泥阀。
⽔⼚净⽔⼯艺归纳精选⽂档⽔⼚净⽔⼯艺归纳精选⽂档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-⾃来⽔⼚净⽔⼯艺本归纳说明就⽔⼚的细节⼯艺流程逐⼀说明。
按传统⽔⼚净⽔基本⼯艺流程第⼀节取⽔⼯艺地表⽔取⽔构筑物分为固定式取⽔构筑物，活动式取⽔构筑物，特种取⽔构筑物。
固定式取⽔构筑物主要有岸边式、河床式、竖井泵房式和⽃槽式等。
⽽⼤多数采⽤⽐较多的是岸边式和河床式。
固定式取⽔构筑物河床式取⽔构筑物河床式取⽔构筑物适⽤于河床稳定，岸坡平缓，主流离岸较远，岸边⽔深不够或⽔质不好，⽽河中具有⾜够⽔深或较好⽔质时。
其构成是：取⽔头部、进⽔管、吸⽔间和泵站。
（1）取⽔头部其要求是：①避免吸⼊泥沙；②不引起附近河床的冲刷；③避免其进⽔⼝被⽔内冰堵塞；④不被船只、⽊排及流冰撞击；⑤便于清洗。
其设计要求：①具有合理的外形；②取⽔头部进⽔⼝的位置适当，其上缘在最低⽔位以下~，冰盖底⾯以下~，其下缘⾼出河底~；③进⼝⽔流速度适当。
其类型有：喇叭管、蘑菇型、鱼型罩、箱式、墩式、斜板式、活动式。
箱式取⽔头部由周边开设进⽔孔的钢筋砼箱和设在箱内的喇叭管组成。
进⽔孔总⾯积较⼤，能减少冰渍和泥沙进⼊量。
适⽤于冬季冰凌较多或含沙量不⼤，⽔深较⼩的河流上采⽤，中⼩型取⽔⼯程⽤得较多。
中南地区含沙量较⼩的河流上箱的平⾯形状：圆形、矩形、棱形。
（2）进⽔管?进⽔管有⾃流管与虹吸管之分，其⾃流管取⽔：⾃流管淹没在⽔中，河⽔靠重⼒⾃流，⼯作较可靠，⽔中含沙量较⾼时，为取得含沙少的⽔可在集⽔间壁上开设进⽔孔，可设置⾼位⾃流管。
适⽤于⾃流管埋深不⼤，或可以开挖隧道；⽽当河⽔位⾼于虹吸管顶时，⽆需抽真空即可⾃流进⽔；当河⽔位低于虹吸管顶，需先将虹吸管抽真空可进⽔。
虹吸⾼度2—6m。
适⽤于河滩宽阔，河岸较⾼，且为坚硬岩⽯，埋设⾃流管需开挖⼤量⼟⽯⽅，或管道需要穿越防洪堤时可采⽤虹吸管。
优点：减少⽔下⼟⽯⽅量，缩短⼯期，节约投资。
水厂工艺流程水是人类生活中不可或缺的资源，而水厂则是保障城市居民日常生活用水的重要设施。
水厂的工艺流程是保障水质安全的关键，下面将介绍一下水厂的工艺流程。
1. 原水处理。
水厂的原水通常来自于自然水源，比如河流、湖泊、地下水等。
原水中通常含有各种杂质，比如泥沙、有机物、微生物等。
因此，首先需要对原水进行预处理，包括过滤、混凝、絮凝等工艺。
过滤是通过物理方法去除水中的泥沙等杂质，混凝是通过加入混凝剂使悬浮的颗粒凝聚成较大的团块，絮凝则是通过加入絮凝剂使悬浮的颗粒聚集成较大的絮状物，从而便于后续的分离和去除。
2. 氧化沉淀。
原水中通常含有各种有机物和重金属离子，这些物质对人体健康有害，因此需要进行氧化沉淀处理。
氧化沉淀是通过加入氧化剂和沉淀剂使有机物氧化降解和重金属离子沉淀，从而去除水中的有害物质。
3. 深度过滤。
经过氧化沉淀处理后的水仍然可能含有微小的颗粒和有机物，因此需要进行深度过滤。
深度过滤是通过在过滤介质中过滤水中的微小颗粒和有机物，从而进一步提高水的透明度和净化度。
4. 活性炭吸附。
活性炭是一种具有发达孔隙结构和较大比表面积的吸附剂，能够有效吸附水中的有机物和异味物质。
因此，经过深度过滤处理后的水需要经过活性炭吸附，以去除水中的有机物和异味物质。
5. 臭氧消毒。
经过上述工艺处理后的水已经去除了大部分的杂质和有害物质，但仍然可能含有微生物，因此需要进行臭氧消毒。
臭氧是一种强氧化剂，能够有效杀灭水中的细菌、病毒和藻类，从而保障水的卫生安全。
6. 净水处理。
经过臭氧消毒处理后的水已经基本达到饮用水的卫生标准，但为了进一步提高水的质量，还需要进行净水处理。
净水处理是通过加入絮凝剂和过滤介质对水进行二次过滤和净化，从而确保水的透明度和净化度。
7. 加氯消毒。
最后，经过净水处理的水需要进行加氯消毒。
加氯是常用的消毒方法，能够有效杀灭水中的细菌和病毒，从而保障水的卫生安全。
经过加氯消毒处理后的水即可供城市居民日常生活用水。
纯净水的生产工艺流程是什么？矿泉水水厂水处理设备生产过程中的质量控制和措施工艺流程方案（1）第一级预处理系统：采用石英沙介质过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20μm以上对人体有害的物质，自动过滤系统，采用进口品牌自动控制阀，系统可以自动（手动）进行反冲洗、正冲洗等一系列操作。
保证设备的产水质量，延长设备的使用寿命。
同时设备配备有自我维护系统，降低维护费用。
（2）第二级预处理系统：采用果壳活性炭过滤器，目的是为了去除水中的色素、异味、生化有机物、降低水的余氨值及农药污染和其他对人体有害的物质污染物。
自动过滤控制系统，采用进口品牌自动控制阀，系统可以自动（手动）进行反冲洗、正冲洗等一系列操作。
（3）第三级预处理系统：采用优质树脂对水进行软化，主要是降低水的硬度，去除水中的钙镁离子（水垢）并可进行智能化树脂再生。
自动过滤系统，采用进口品牌自动软水器，系统可以自动（手动）进行反冲洗。
（4）第四级预处理系统：采用双级5μm孔径精密过滤器（0.25吨以下为单级）使水得到进一步的净化、使水的浊度和色度达到优化，保证RO系统安全的进水要求。
（5）纯净水设备主机：采用反渗透技术进行脱盐处理，去除钙、镁、铅、汞对人体有害的重金属物质及其他杂质，降低水的硬度，脱盐率98%以上，生产出达到国家标准的纯净水。
（6）杀菌系统：采用紫外线杀菌器或臭氧发生器（根据不同的类型确定）提高保质期。
为提高效果，应使臭氧与水充分混合，并将浓度调整到最佳比。
（7）一次冲洗：采用不锈钢半自动冲瓶机对瓶子的内、外壁进行清洗，清洗的水量可调。
矿泉水水处理设备-水厂矿泉水设备天然矿泉水厂建厂要求、矿泉水引水工艺、曝气工艺、过滤和消毒工艺、充气工艺、灌装工艺、洗瓶工艺、矿泉水工艺流程及其生产线、矿泉水检验与卫生管理、矿泉水的品质控制、矿泉水的生产工艺、矿泉水生产过程中的质量控制和措施一、方法1、本方法是不添加杀菌剂，而且有良好保存性的无菌矿泉水生产方法。
自来水厂工艺流程概述现在人们谈到饮用自来水会“心有余悸",主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。
基于此，我组成员先到自来水厂参观采访,了解自来水的生产过程.1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质.从给水处理角度考虑,这些杂质可分为悬浮物、胶体、溶解物三大类。
城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要.市自来水总公司水厂采用常规水处理工艺,它包括混合、反应、沉淀、过滤及消毒几个过程。
(1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水+ 水处理剂→ 混合→ 反应→ 矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止,整个称混凝过程。
常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。
汕头市使用的是碱式氯化铝。
根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应:Al3+ + 3H2O ←→ Al(OH）3 + 3H+ 氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥,从而形成较大的絮粒，以利于从水中分离、沉降下来。
混合过程要求在加药后迅速完成。
混合的目的是通过水力、机械的剧烈搅拌,使药剂迅速均匀地散于水中. 经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。
（2)沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀,这个过程在沉淀池中进行。
水流入沉淀区后,沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。
水中的颗粒沉于池底,污泥不断堆积并浓缩，定期排出池外.(3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等,使水澄清的过程。
