USB的几种接口定义图

USB 接口定义详解(图)
USB 是一种常用的PC 接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,USB 接口也称为串行口，USB2.0的速度可以达到480MBPS。

可以满足各种工业和民用需要.USB 接口的输出电压和电流是： +5V 500MA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

USB 接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉USB 设备或者电脑的南桥芯片：黑线：GND 红线：VCC 绿线：DATA+
白线：DATA-
USB 接口定义 颜色
一般的排列方式是：红白绿黑从左到右
定义：
红色－USB 电源： 标有－VCC、Power、5V、5VSB 字样
绿色－USB 数据线：（正）－DATA+、USBD+、PD+、USBDT+
白色－USB 数据线：（负）－DATA-、USBD-、PD-、USBDT+
黑色－地线： GND、Ground
于MINIUSB
一般MINIUSB 是5芯的：
1——VCC 2——D- 3——D+ 4——ID 5——GND
针脚 名称 说明 接线颜色
1 VCC +5V DC 红色
2 D- DATA- 白色
3 D+ DATA+ 绿色
4 GND GROUND 黑色。

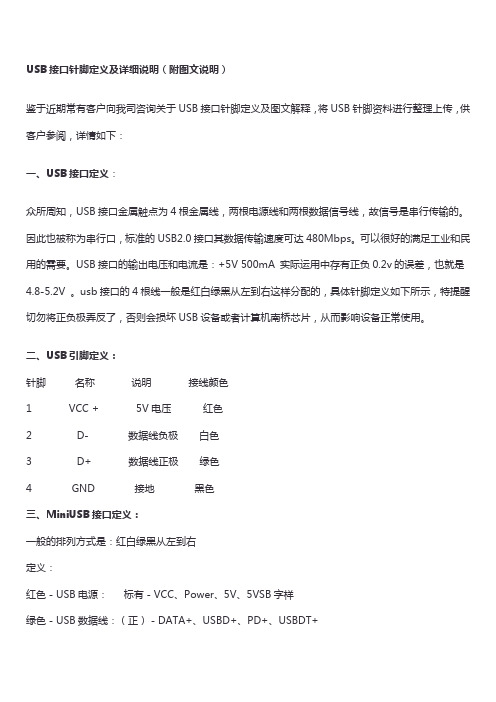

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口定义图图片简介：USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd红线：vcc绿线：data+白线：data-USB接口定义: USB引脚定义: miniUSB接口定义: miniUSB引脚定义:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)ps/2鼠标键盘接口定义PS/2设备接口用于许多现代的鼠标和键盘它是由IBM开发，物理上的PS/2端口是两类连接器中的一种5脚的DIN或6脚的mini-DIN这两种连接器在电气特性上是十分类似的实际上两者只有一点不同那就是管脚的排列这就意味着这两类连接器可以很容易用一种简单的硬件连线的适配器来转换这种适配器ps/2鼠标键盘接口定义Pin Name Dir Description1 DATA Key Data2 n/c - Not connected3 GND Gnd4 VCC Power , +5 VDC5 CLK Clock6 n/c - Not connectedps/2鼠标键盘接口定义引脚定义Pin Name Dir Description1 CLK Key CLOCK2 GND GND3 DATA Key DATA4 NC - Not connected5 VCC Power , +5 VDC6 n/c - Not connected。

各种U S B接线引脚定义图(超简单,一看即
明了)
USB接口定义及USB接口外形图
USB引脚定义
Pin Name Description
1VCC+5 VDC
2D-Data -
3D+Data +
4GND Ground
一般而言：
红(Vcc)，白(D-)，绿(D+)，黑(GND)
mini usb引脚定义
引脚功能颜色备注
1V BUS红电源+5V 2DATA-白数据－3DATA+绿数据＋
4ID A型：与地相连B型：不接地(空)
5GND黑地
其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个
做Slave。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：?众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：?针脚? ? ? 名称? ? ? ? 说明? ? ? ? 接线颜色?1 ? ? ? ? VCC + ? ? ? ? 5V电压? ? ? ?红色?2 ? ? ? ? ? D- ? ? ? ? ?数据线负极? ? 白色?3 ? ? ? ? ? D+ ? ? ? ? 数据线正极? ? 绿色?4 ? ? ? ? ?GND ? ? ? ? ?接地? ? ? ? ?黑色?三、MiniUSB接口定义：?一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：? ?标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线：? ? ? ? ? ?GND、Ground四、MiniUSB引脚定义：?针脚? ? ? ?名称? ? ? ? ? ? 说明? ? ? ? ? ? ? ? ???接线颜色?1 ? ? ? ? ?VCC + ? ? ? ? ? ?5V电压? ? ? ? ? ??? ? ???红色?2 ? ? ? ? ? D- ? ? ? ? ? ? 数据线负极? ? ? ? ? ? ? ? ?白色3 ? ? ? ? ? D+ ? ? ? ? ? ? 数据线正极? ? ? ? ? ? ? ??绿色?4 ? ? ? ? ? ID ? ? ? ? permits distinction of?Micro-A- and Micro-B-Plug ? ? ? noneType A:connected to Ground?Type B:not connected?5 ? ? ? ? ? GND ? ? ? ? ? ? ?接地? ? ? ? ? ? ? ? ? ? ? ?黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

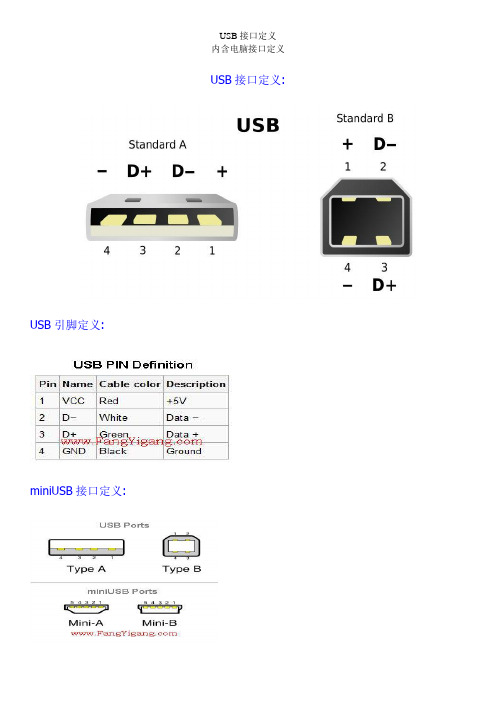

USB接口定义内含电脑接口定义USB接口定义: USB引脚定义:miniUSB接口定义:miniUSB引脚定义: USB图标、LOGO:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

交达在线 下面介介绍的是标准USB接口定义USB是一种种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

这些说明为技术人员总结的，仅供参考。

我们手机上一般用的都是B型Mini-USB口。

下面贴一张常见的USB接口图片：从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)。

USB接口针脚的定义USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。

USB 接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要。

USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

U S B接口封装及定义USB简介USB全称UniversalSerialBus（通用串行总线），目前接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：的最大传输速率为12Mbps。

1996年推出。

第二代：的最大传输速率高达480Mbps。

与的接口是相互兼容的。

第三代：最大传输速率5Gbps,向下兼容。

USB接口说明USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图USBA型插座和插头引脚定义USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBA型插座DIP直插USBA型插座SMT贴片USBB型插座和插头USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBB型插座DIP直插USBMini-B 型插座和插头 USBMini-B 插座和插头？USB mini-B 型插座引脚分布 USB mini-B 型插头引脚分布Mini-USB型引脚定义引脚 功能名 典型电线颜色1 VBUS 红 电源+5V2 D- 白 数据-3 D+ 绿数据+ 4 IDA 型：与地相连B 型：不接地（空）5GND黑 地其中，MiniUSB 接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。

四种USB接口的引脚定义和封装Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明。

1、本文封装尺寸来源，USB 2.0 Specification Engineering Change NoTIce （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

4、Micro USB插头和插座Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口，比Mini USB接口更小。

几种USB接线图和鼠标键盘口转USB图1、几种USB接线图2、鼠标口转USB3、键盘口转USB1、几种USB接线图USB引脚定义：USB接口定义针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermitditinctionofMicro-A-andMicro-B-PlugTypeA:connectedtoGroundTypeB:notconnectednone5GND接地黑色图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)下图是主板与USB接口的详细连接方法USB接口定义及USB接口外形图USB引脚定义PinNameDecription1234VCCD-D+GND+5VDCData-Data+Ground一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)miniub引脚定义引脚12345功能VBUSDATA-DATA+IDGND颜色红白绿黑备注电源+5V数据－数据＋A型：与地相连B型：不接地(空)地其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(matermode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Mater，哪个做Slave。

--2、鼠标转USB不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.p/2键盘转USB：到目前为止我所知的p/2键盘,这是不可能的,只能买个USBT0PS2带芯片的转换线吧.三.p/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V44+7+9DTR+RTS+TRData11CDGnd33+5T某D+GNDClock56DSR绝大部分鼠标改接后可直接使用.四.p/2键盘转串口(RS232)：如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

ps2 USB 针脚定义PS/2 键盘接口为 6 针母插，外观为：1 key data 2n/c 3gnd 4vcc 5clock 6n/c引脚定义PS 2 鼠标接口引脚定义图PS/2 鼠标接口为 6 针母插，外观为：1 keydate 2 n/c 3 gnd 4vcc 5clock 6nc引脚定义主板USB管脚接口大全概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

USB接口定义USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU 供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负的误差，也就是。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
