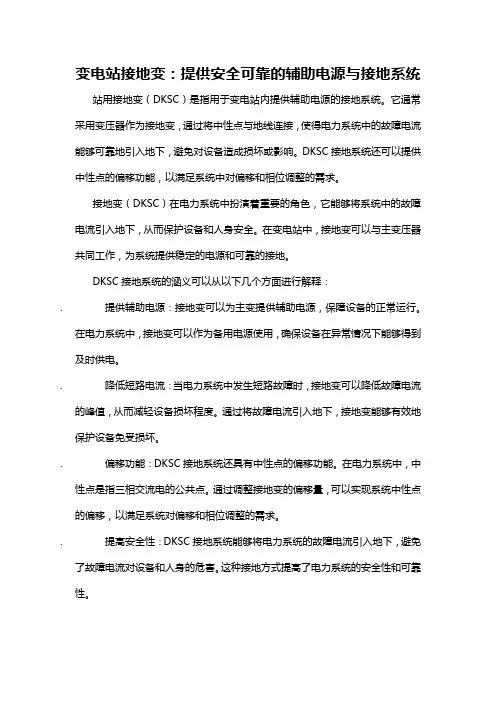

变电站接地变：提供安全可靠的辅助电源与接地系统站用接地变（DKSC）是指用于变电站内提供辅助电源的接地系统。
它通常采用变压器作为接地变，通过将中性点与地线连接，使得电力系统中的故障电流能够可靠地引入地下，避免对设备造成损坏或影响。
DKSC接地系统还可以提供中性点的偏移功能，以满足系统中对偏移和相位调整的需求。
接地变（DKSC）在电力系统中扮演着重要的角色，它能够将系统中的故障电流引入地下，从而保护设备和人身安全。
在变电站中，接地变可以与主变压器共同工作，为系统提供稳定的电源和可靠的接地。
DKSC接地系统的涵义可以从以下几个方面进行解释：.提供辅助电源：接地变可以为主变提供辅助电源，保障设备的正常运行。
在电力系统中，接地变可以作为备用电源使用，确保设备在异常情况下能够得到及时供电。
.降低短路电流：当电力系统中发生短路故障时，接地变可以降低故障电流的峰值，从而减轻设备损坏程度。
通过将故障电流引入地下，接地变能够有效地保护设备免受损坏。
.偏移功能：DKSC接地系统还具有中性点的偏移功能。
在电力系统中，中性点是指三相交流电的公共点。
通过调整接地变的偏移量，可以实现系统中性点的偏移，以满足系统对偏移和相位调整的需求。
.提高安全性：DKSC接地系统能够将电力系统的故障电流引入地下，避免了故障电流对设备和人身的危害。
这种接地方式提高了电力系统的安全性和可靠性。
.适应不同系统需求：DKSC接地系统可以根据不同系统的需求进行定制。
根据实际情况，接地变的容量、电压等级等参数可以灵活调整，以满足不同系统的运行需求。
综上所述，站用接地变（DKSC）是指在变电站中用于提供辅助电源和接地系统的设备。
它具有降低短路电流、提高安全性、适应不同系统需求等特点。
通过合理配置DKSC接地系统，可以有效地保护设备和人身安全，提高电力系统的可靠性和稳定性。
在实际应用中，DKSC接地系统的设计需要考虑电力系统的具体需求和实际情况。
为了确保接地系统的正常运行和安全性能，需要合理选择接地变的型号、容量和配置方案，并严格按照相关规范进行安装、调试和维护。
变电站直流系统接地的危害及预防摘要：直流系统通常由充电模块、蓄电池组、在线绝缘监测系统、直流馈线等部分构成，负荷采用辐射型供电方式，其分支庞杂，遍布变电站各个位置。
站用直流系统的可靠工作关系到整座变电站乃至区域电网的安全运行，而接地故障是直流系统最常见的故障，因此研究如何快速准确地检测出直流接地故障具有重大意义。
本文介绍了直流系统接地故障的成因及危害，概述了几类直流接地故障预防方法，为直流接地检测技术给出了参考。
关键词：变电站；直流系统；接地危害；预防1变电站直流接地产生的原因（1）直流系统、电气设备及二次回路所处环境严重污秽或运行在阴雨潮湿的环境下，电气设备对地绝缘强度严重下降，易诱发直流接地。
如大雨天气，雨水飘入户外二次接线盒，使接线头和外壳导通，引发直流接地。
（2）二次回路、二次设备绝缘材料不合格、绝缘性能低，或年久失修、严重老化，或存在某些损伤缺陷，如磨伤、砸伤或过流引起的烧伤。
（3）小动物爬入或者小金属零件掉落在元件上造成的直流接地。
（4）电气设备和二次回路由于设计、安装、维护及运行不合理或错误，可产生平时不易发现的潜在的接地故障。
例如二次回路的带电端固定不牢固或断线，设备遭到震动或人为误碰等影响，造成直流接地故障。
2变电站直流系统接地的危害接地故障是直流系统的常见故障，这一故障的发生概率非常高。
通常情况下，户外天气比较潮湿的区域的直流系统容易出现接地故障；空间面积较小，直流系统也容易出现接地故障。
在接地故障发生之后，直流系统仍能运行，因此这一问题在刚出现的时候很难被管理人员发现。
但是，如果接地故障长期存在，会对直流系统运行造成隐性影响，致使系统最终发生十分严重的故障。
因此，管理人员在定期检查系统时要特别重视接地故障，使用正确的方法查找直流系统接地故障。
依照具体检测情况，直流系统接地故障可以分为金属性接地故障和非金属性接地故障两种。
其中，金属性接地故障的点电压和支路绝缘电阻都是零，故障发生的原因基本可以排除天气原因，因此排查起来较为简单；非金属性接地故障通常情况下涉及数量较多的支路，支路共同作用致使故障，而且受天气（尤其是雨天）影响比较明显，接地电压很难维持在稳定状态，支路绝缘电阻也没有固定数值范围，因此故障查找起来比较困难。
变电站的防雷接地技术1接地装置保护和屏蔽措施都要求有科学可靠的接地装置。
1.1接地体接地体可分为自然接地体和人工接地体，设计中通常采用人工接地体，以便达到所规定的接地电阻，并避免外界其他因素的影响。
人工接地体又可分为水平接地体和垂直接地体。
接地体的接地电阻值取决于接地体与大地的接触面积、接触状态和土壤性质。
垂直接地体之间的距离为5m左右，顶部埋深0.5～0.8m。
接地体与道路或通道出入口的距离不小于3m，当小于3m时，接地体的顶部处应埋深1m以上，或采用沥青砂石铺路面，宽度超过2m。
埋在土壤中的接地装置连接部位应按规范规定的搭接长度焊接以达到电气连接。
焊接部位应作防腐处理。
1.2接地线接地线即接地体的外引线，连接被保护或屏蔽设施的连线，可设主接地线、等电位连接板和分接地线。
防雷接地装置的接地线即防雷接闪装置的引下线，可采用圆钢或扁钢，两端按规定的搭接长度焊接达到电连接。
防静电保护和防干扰屏蔽装置的主接地线一般采用多股铜芯电缆，分接地线采用多股铜芯软线。
2防雷保护措施防雷措施总体概括为2种：①避免雷电波的进入；②利用保护装置将雷电波引入接地网。
防雷保护措施应根据现场常见的雷击形式、频率、强度以及被保护设施的重要性、特点安装适宜的保护装置。
2.1避雷针或避雷线雷击只能通过拦截导引措施改变其入地路径。
接闪器有避雷针、避雷线。
小变电所大多采用独立避雷针，大变电所大多在变电所架构上采用避雷针或避雷线，或两者结合，对引流线和接地装置都有严格的要求。
2.2避雷器避雷器能将侵入变电所的雷电波降低到电气装置绝缘强度允许值以内。
我国主要是采用金属氧化物避雷器(MOA)，西方国家除用MOA 外，还在所有电气装置上安装空气间隙，作为MOA失效后的后备保护。
2.3浪涌抑制器采用过压保护器(电涌保护)、防雷端子等提高电气设备自身的防护能力，防止电气设备、电子元件被击坏。
在重要设备的电源配入、配出口均应加装电源防雷器，选用的电源防雷器具有远传通讯接点，接入后台管理机。
南方电网公司110kV~500kV变电站标准设计第三册接地系统部分第3册接地系统安装模块（G4-DQ-JDXT）示范目标：不同设备的接地方式统一；接地设置规范、可靠、美观。
3.1 质量目标地网埋深符合要求，回填土符合要求，接地网布置符合设计规范。
接地网施工符合标准要求；安装整齐、规格统一，符合规程规范。
3.2 设计要求（1）接地网的埋深一般采用0.8m。
电气设备上部接地引下线材质采用扁铜或多股铜绞线，全站应采用统一材质。
（2）主接地线在经过电缆沟、电缆隧道等都应在其下方绕过，不应断开，不得浇注在混凝土中。
（3）室内有设备的房间设明敷的环形接地线或临时接地端子，沿墙敷设的接地干线离地高度为0.2m，每隔1.5~2m固定一次。
（4）接地线由室外引入或在室内穿墙，过楼板处应用镀锌钢管保护。
（5）室内接地网可由站区接地网、电缆隧道、夹层及电缆沟的接地干线引入，但连接点不得少于两处。
（6）变电站内应敷设独立的二次接地网。
该接地网全网均由截面不小于100mm2的铜排构成，分为室内和室外二次接地网。
二次接地网应满足一下要求：a）沿二次电缆沟道敷设专用铜排，贯穿主控室、继保室至开关场地的就地端子箱、机构箱及保护用组合滤波器等处的所有二次电缆沟，形成室外二接地网。
该接地网在进入室内时，通过截面不小于100mm2的铜缆与室内二次接地网可靠连接，同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50mm2的铜缆与主接地网可靠连接接地。
开关场地的端子箱内接地铜排应用截面不小于50mm2的铜缆与室外二次接地网连接。
b）在主控室、继电器室屏柜下层的电缆室内，按屏柜布置的方向敷设首末端连接的专用铜排，形成继电器室的二次接地网。
继电器室内的二次接地网经截面不小于100mm2的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。
c）对于10kV保护下放于10kV高压室的，应在10kV高压室内的二次电缆沟中敷设截面不小于100mm2二次专用接地铜排，其末端在高压室内以截面不小于100mm2铜缆一点与变电站主地网引下线可靠连接，该铜排还应通过截面不小于100mm2铜缆与主控室、继电器室内二次接地网可靠连接，各10kV保护装置应用截面不小于4mm2的铜导线与该铜排可靠连接。
变电站防雷接地施工方案一、工程概述本工程主要是针对变电站的防雷接地系统进行施工，包括接地体的安装、接地线的敷设、接地电阻的测试等内容。
我们将严格按照国家标准和行业规范进行施工，确保变电站的安全运行。
二、施工准备1.人员准备：施工队伍由经验丰富的工程师和技术人员组成，所有人员在上岗前都经过了专业的培训。
2.材料准备：根据施工需求，提前准备好符合国家标准的接地体、接地线等材料。
3.设备准备：准备好必要的施工设备，如接地电阻测试仪、电焊机等。
三、施工流程1.接地体的安装：我们需要根据设计图纸，确定接地体的位置和数量。
然后，按照规范进行接地体的挖掘、安装和回填。
2.接地线的敷设：接地线应沿着最短路径敷设，尽量避免弯曲和交叉。
接地线的连接处应采用焊接方式，确保连接牢固。
3.接地电阻的测试：在接地体和接地线安装完毕后，我们需要进行接地电阻的测试，以确保接地系统的可靠性。
四、施工要点1.接地体的安装深度应满足设计要求，且接地体顶部应低于地面。
2.接地线的敷设应遵循“短、直、平”的原则，尽量减少接地线的长度和弯曲。
3.接地线的焊接应采用双面焊接，确保焊接质量。
4.接地电阻的测试应在接地系统施工完成后进行，以确保接地系统的可靠性。
五、施工安全1.施工过程中，所有人员应严格遵守安全操作规程，确保自身和他人的安全。
2.施工场地应设置安全警示标志，提醒无关人员远离施工区域。
3.施工设备应定期检查和维护，确保设备的安全运行。
六、施工验收1.施工完成后，我们需要对施工质量进行检查，确保施工符合国家标准和行业规范。
2.验收合格后，我们将向业主提供完整的施工资料，包括施工图纸、施工记录、验收报告等。
3.在验收过程中，如发现问题，我们将及时进行整改，直到验收合格。
七、售后服务1.施工完成后，我们提供一年的质保期，质保期内如有问题，我们将免费进行维修。
2.质保期结束后，我们仍提供有偿的维修服务，确保变电站的安全运行。
接地施工可是个技术活，马虎不得，有几个注意事项得特别留意：1.接地体埋深要达标。
变电站的防雷及接地保护避雷针与被保护物之间，应保持足够的安全距离，即Sk>0.3Rsh+0.1h；Sd>0.3Rsh，其中Rsh为避雷装置的冲击接地电阻；h 为被保护物的高度。
条件许可时，Sk与Sd应尽量大。
一般情况下，Sk>5m，Sd>3m。
避雷装置接地电阻不能太大，否则将增加避雷装置的高度，成本增加。
一般土壤工频接地电阻不大于10Ω。
35kV及以下配电装置的构架或房顶，用独立避雷针保护，装设在距离人行道路大于3m，也可采取均压措施，或铺设50～80mm的沥青加碎石层。
60kV及以上配电装置，可将避雷针（线）安装于架构或房顶。
所有被保护的设备均应在避雷针保护范围内。
一、电气装置接地要求1.接地要求（1）一般要求①接地。
为保证人身和设备安全，电气设备外壳宜接地；交流电气设备充分利用自然接地体，但要校验自然接地体的稳定性；直流电路中，不应利用自然接地体作电流电路的接地线或接地体。
②接地电阻。
设计接地装置时，考虑土壤干燥或冻结等因素，保证接地电阻符合要求。
③接地距离。
不同用途和不同电压的电气设备，除另有规定外，用一个总接地体，但电气设备的工作接地和保护接地，应与防雷接地分开，并保持安全距离。
④中性线。
中性点直接接地的供用电系统中，装设能迅速自动切除接地短路故障的保护装置；中性点非直接接地的供用电系统中，装设迅速反映接地故障的信号装置，必要时可装设延时自动切除故障装置。
（2）防静电接地要求①可靠连接。
车间内每个系统设备和管道应可靠连接，接头处接触电阻小于0.03Ω。
②接地连接。
车间内和栈桥上等平行管道，相距约10cm时，每隔20m要互相连接一次；相交或相距近于10cm的管道，应互相连接，管道与金属构架相距10cm处要互相连接。
③气体场所接地。
气体产品输送管干线头尾部和分支线处都应接地；贮存液化气体、液态氮氢化合物及其他有火灾危险的液体贮液罐，贮存易燃气体贮气罐等都应接地。
（3）特殊设备接地要求①接地体。
变电站继电保护接地技术变电站继电保护接地技术变电站继电保护接地技术是保障变电站安全运行的重要技术之一。
接地系统的正确设计和运行对于保护设备和人员的安全起着至关重要的作用。
下面将按照步骤思维的方式来介绍变电站继电保护接地技术。
第一步，了解接地系统的重要性。
接地系统是将电气设备与大地连接的系统，其主要作用是保护设备和人员免受电击和过电压的伤害。
在变电站中，接地系统能够提供电流回路，将电流从设备或设施中引导到地下，以确保设备和人员的安全。
第二步，确定适用的接地方法。
在变电站中，常见的接地方法包括直接接地、绝缘中性点接地和低阻接地等。
选择适合的接地方法取决于变电站的特点和具体需求。
第三步，设计接地系统。
接地系统的设计应该考虑到变电站内部各个设备的特点和要求，确保接地系统的连通性和可靠性。
设计过程需要考虑接地电阻、接地电流和接地电位等参数。
第四步，安装接地系统。
安装接地系统需要按照设计要求进行操作，包括埋设接地线圈、接地网和接地极等。
安装过程中需要注意接地设备与其他设备的连接情况，确保接地系统的可靠性和安全性。
第五步，检测接地系统。
安装完成后，需要对接地系统进行测试和检测，以确保接地电阻符合设计要求。
测试结果应该记录并及时处理任何问题。
第六步，维护接地系统。
接地系统需要定期检查和维护，确保其连通性和可靠性。
维护工作包括清洁接地设备、修复破损部分和更换老化设备等。
综上所述，变电站继电保护接地技术是确保变电站安全运行的重要技术。
通过了解接地系统的重要性，确定适用的接地方法，设计、安装、检测和维护接地系统，可以保证变电站的安全性和可靠性。
变电站运行人员需要掌握相关知识和技能，并严格按照规定进行操作，以确保变电站的安全运行。
简析变电站接地系统
摘要：随着高压电网短路容量的越来越大，对确保变电站设备和人生安全的接地系统要求也越来越高。
但传统接地系统不能有效解决不同地质环境下的工程接地问题。
深入研究分析接地系统的设计施工，探讨技术改进等方面问题，提高电力接地网的可靠性、稳定性。
关键词：电力设备，接地系统，性能改善
中图分类号： f407 文献标识码： a 文章编号：
一、变电站接地系统目前的现状
目前我国电力系统接地材料大多数采用镀锌扁钢、镀锌角钢。
镀锌钢的耐腐蚀性较差，锌层的不断腐蚀使其接地性能不稳定，只能满足10年的寿命。
国内一般变电所的接地系统普遍采用镀锌扁钢水平接地网和镀锌角钢垂直接地极相结合的复合接地网形式。
此接地方式使用有局限性，仅仅在普通的土质均匀的地区和常规变电所应用。
这种接地方式随着系统短路容量的增大、接地电阻要求值的降低等因素已经无法满足接地系统的新要求。
二、变电站接地系统存在的问题
2.1土壤电阻率高，接地性能差
变电站所处地区若土壤电阻率高，接地网泄流能力差，就使得变电站故障电流或雷电流不能瞬时通过接地网散去，导致变电站整体或局部电位升高，击穿设备绝缘护层，烧坏设备。
特别是那些保护控制设备、远动通讯设备更是在劫难逃。
同时接地网的均压问题，
尤其是横向电位梯度大和分布不均，这容易因接地短路发生局部电位升高，从而引起高压向控制和保护设备反击，最终烧坏低压元件。
2.2接地网与设备连接问题
设备连接接地主网或干线的镀锌扁钢截面尺寸偏小或性能不稳定，不能满足大系统短路时大短路电流的热稳定而被熔断。
扩建或改造设备的接地通常是借用原接地网，设计时只作简单说明在就地连接。
而具体在何处连接，如何连接都没有作要求，这全凭施工人员随机操作，缺少规范性。
2.3接地网的腐蚀问题
接地网的腐蚀已经成为接地系统出现故障的主要诱因，其中土壤的酸碱度对接地材料的腐蚀影响最大。
有的接地网的水平接地体埋深不够，上层土壤的含氧量高也加速接地体的氧化。
尤其是丘陵地区，土壤含氧量高，透气性好，加速接地体的腐蚀。
镀锌扁钢、镀锌角钢表层的锌对钢有一定的保护作用，但经过几次短路电流或雷电流泄流后，这保护就减弱了许多，接地系统镀锌钢使用寿命只有7~13年，平均10年。
在施工过程中对接地网搭接焊接也会破坏锌的保护层导致接地网腐蚀。
三、改善接地系统问题的对策
3.1变电所接地系统作用
性能稳定良好的接地系统必须能将变电所运行故障时产生的巨大电流或雷电电流及时泄散入大地，使经接地电阻产生的短时过电压不超过设备容许值，使设备免遭损坏；接地系统起均压作用，确
保处于变电站场地的人员免受高电压冲击的危险。
从而避免事故故障引起人身和经济巨大的损失，对生产和生活造成严重影响。
3.2改进变电所接地系统的施工
首先要规范施工单位管理流程：施工单位应严格按照设计要求进行施工。
接地隐蔽工程必须经监理单位和建设单位验收合格，在此基础上方可回填素土覆盖。
同时，应对施工完毕的接地网进行接地电阻的测试，其测量结果必须符合设计要求，否则必须返工重做。
其测试结果是交接验收资料的必备内容，竣工时应全部交甲方备存。
其次必须按规程规范施工安装。
一、接地体顶面埋设深度应符合设计要求，至少不应小于0.6米，不能偷工减料。
引出地面的接地排表面必须除锈、除残留焊药等，清理后刷沥青做防腐处理。
二、接地线应采取防止机械损伤和化学腐蚀的措施。
接地线穿过墙壁、楼板等处应加装钢管等保护套。
镀锌钢材在焊接时会破坏防腐层，应在焊痕外10厘米内做防腐处理（如刷沥青等）。
三、接地干线应在不同的两点及以上与接地网相连接。
每个电气装置的接地应以单独接地线与汇流排或干线相连接。
重要的电气设备（如变压器等）和设备构支架应有两根与主网不同地点连接的接地引下线，且每根引下线应符合热稳定和机械强度要求，且便于做定期检测。
四、接地体敷设完后其沟内和回填土中不能有石块、建筑垃圾等杂物，应回填素土，分层夯实。
室外接地回填最好有10~30厘米高度的防沉层。
五、在墙角或场地边沿宜设接地线断接装置，与总接地网或接地母线连接，方便测量接地系统的接地电阻。
六、规范和重视改、
扩建工程设备接地施工，与新建工程统一要求，施工中分部检查验收，施工结束测试记录归档。
3.3降低接地电阻，改善运行性能
首先从选用接地材料上入手，用铜材替代镀锌钢材，提高耐腐蚀性。
同时铜质材料导电能力强、稳定性高、散热性能好的优势大大提高了接地系统的性能。
通常还采用阴极保护法防止接地体的腐蚀，牺牲作为阴极的接地材料来保护水平接地体。
“国网十八项反措”有要求，对于110kv及以上变电站，在中或酸性土壤地区，接地装置材料宜选用热镀锌钢，在强碱性土壤地区或其地下水会引起钢质材料严重腐蚀的中性土壤地区，宜采用铜质、铜覆钢（铜层厚度不小于0.8mm）。
对于室内变电站及地下变电站应采用铜质材料的接地网。
对于室内及地下变电站必须充分考虑接地系统与变电站正常运行使用寿命相同，否则以后要想改造这地系统几乎是不可能的。
其次为了降低接地电阻和稳定地网电位、加强边缘接地体的散流效果，可采用接地网边缘设置长接地极的方式。
第三对于高土壤电阻率地区采用对水平接地带换土的方法或者使用膨润土降阻剂、碳基类降阻剂等降阻剂来降低土壤电阻率以改善接地网性能。
第四在均匀分布的土壤电阻率地区，而该地区土壤电阻率普遍较高，根据接地电阻与接地网面积的根方成反比的理论（复合式接地网接地电阻估算r=0.5ρ/√s∑），扩大接地网面积来降低接地电阻，这是较为经济有效的改善接地系统性能的措施。
第五还可以利用变电所
附近的低土壤电阻率区，敷设主副接地网，主副网间实行多点连接，主接地采用点位隔离的方法使接地电阻值符合要求，改善接地系统性能。
江苏溧阳地区的晶阳110kv变电站，是近几年新建的全户内变电站。
变电所落在半山坡上，山上乱石丛生，地质情况复杂，这对接地系统的设计施工带来了巨大的困难。
在变电所进行工程地质勘探的同时进行场地岩土电阻率的探测。
探测结果显示变电所地下10米层内大部分区域都是石块，土壤电阻率非常大，采用常规的接地方式显然不行。
当时考虑采用的方法：1. 钻孔埋深接地极，埋深横向连接的接地排。
2. 对变电所所处地区的土石块进行处理，全部更换成导电性能良好的素土，以降低接地网接地电阻。
江南这一带粘土层土壤电阻率都小于50ωm。
3. 扩大接地网面积或在附近异地打接地网。
经过粗略的工程造价比较和再次勘探，决定采用第三种方案。
在变电所的附近找到了一块土壤电阻率比较小的地块，在这地块做了副接地网，与变电所地下的主接地网多点连接（大于5点以上），施工完毕测试结果符合技术要求，110kv变电所接地电阻小于0.5ω。
由于在山坡上征地费用相对少得多，这样既节省了工程造价又改善了接地系统的性能，取得了显著的经济效益与技术效能。
四、总结
总之，首先要根据电网系统的短路接地时流入地下的故障电流来确定满足接地要求的、合理的接地电阻值；其次根据变电站工程
的地质和环境条件采用经济合理的、便于施工的辅助措施来有效降低土壤电阻率，减轻和延缓接地材料的腐蚀性，使的接地系统性能更加优良，以变电站保证设备和人身的安全，这是我们电力工作者不断探索不断研究的课题。
参考文献：
1. 《实用电力接地技术》，李景禄编著，中国电力出版社，200
2.01
2. 《电力系统接地技术手册》，王洪泽、杨丹、王梦云编著，中国电力出版社，2007.12
3. 《电力工程电气设计手册》，水利电力部西北电力设计院编水利电力出版社1989.12
4. 《电气装置安装工程接地装置施工及验收规范》
gb50169-2006 2006.7。
