直流屏讲解
- 格式:doc
- 大小:811.50 KB
- 文档页数:16
直流屏操作说明说明:本文档提供了直流屏的详细操作步骤和相关注意事项,供用户参考使用。
1、欢迎使用直流屏1.1 概述直流屏是一种用于显示图像和文字的设备,适用于室内和室外场景。
它具有高清晰度、低能耗和长寿命等特点。
1.2 主要特性- 高分辨率显示- 明亮且鲜艳的颜色- 多种显示模式可选- 可远程控制2、准备工作2.1 配置直流屏将直流屏正确安装在供电设备上,并确保供电设备与直流屏连接稳固。
2.2 连接电源将直流屏的电源线连接到电源插座,并确认电源线连接牢固。
2.3 连接信号源使用适当的连接线将信号源(如电脑、摄像头等)与直流屏连接。
3、启动和关闭3.1 启动直流屏按下直流屏的电源按钮,等待几秒钟直到屏幕亮起。
3.2 关闭直流屏按下直流屏的电源按钮,等待几秒钟直到屏幕关闭。
4、显示设置4.1 调整屏幕亮度在直流屏附带的遥控器或操作面板上,寻找亮度调节按钮,按下按钮进行适当的亮度调整。
4.2 调整屏幕显示模式在直流屏附带的遥控器或操作面板上,寻找模式调节按钮,按下按钮依次选择不同的显示模式,如图片模式、文字模式等。
5、连接远程控制5.1 远程控制应用在方式应用商店或电脑软件网站并安装直流屏的远程控制应用。
5.2 连接直流屏打开远程控制应用并按照应用的指示,连接到直流屏。
6、注意事项6.1 温度要求使用直流屏时,请注意环境温度不要超过指定范围(通常为-20°C至50°C)。
6.2 防潮防尘避免直流屏进水或接触过多灰尘,可使用防潮和防尘措施保护设备。
6.3 防静电在操作直流屏之前,请确保自己的身体带有静电,以免对设备产生静电干扰。
7、附件本文档不涉及附件。
8、法律名词及注释本文档不涉及法律名词及注释。

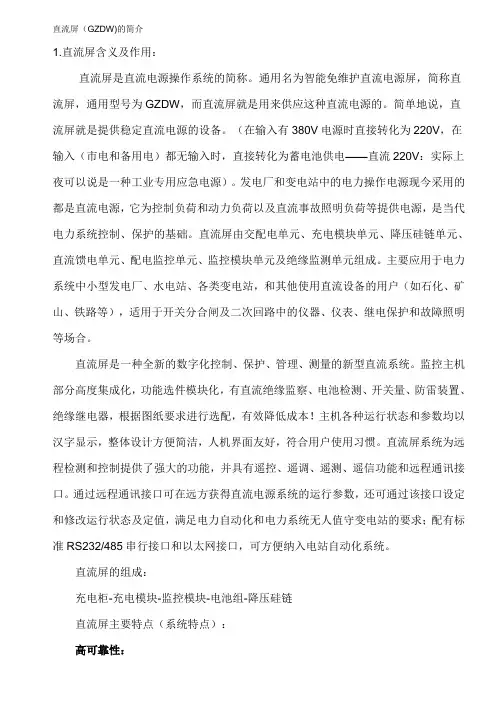

直流屏(GZDW)的简介1.直流屏含义及作用:直流屏是直流电源操作系统的简称。
通用名为智能免维护直流电源屏,简称直流屏,通用型号为GZDW,而直流屏就是用来供应这种直流电源的。
简单地说,直流屏就是提供稳定直流电源的设备。
(在输入有380V电源时直接转化为220V,在输入(市电和备用电)都无输入时,直接转化为蓄电池供电——直流220V:实际上夜可以说是一种工业专用应急电源)。
发电厂和变电站中的电力操作电源现今采用的都是直流电源,它为控制负荷和动力负荷以及直流事故照明负荷等提供电源,是当代电力系统控制、保护的基础。
直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。
主要应用于电力系统中小型发电厂、水电站、各类变电站,和其他使用直流设备的用户(如石化、矿山、铁路等),适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。
直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。
监控主机部分高度集成化,功能选件模块化,有直流绝缘监察、电池检测、开关量、防雷装置、绝缘继电器,根据图纸要求进行选配,有效降低成本!主机各种运行状态和参数均以汉字显示,整体设计方便简洁,人机界面友好,符合用户使用习惯。
直流屏系统为远程检测和控制提供了强大的功能,并具有遥控、遥调、遥测、遥信功能和远程通讯接口。
通过远程通讯接口可在远方获得直流电源系统的运行参数,还可通过该接口设定和修改运行状态及定值,满足电力自动化和电力系统无人值守变电站的要求;配有标准RS232/485串行接口和以太网接口,可方便纳入电站自动化系统。
直流屏的组成:充电柜-充电模块-监控模块-电池组-降压硅链直流屏主要特点(系统特点):高可靠性:采用开关电源的模块化设计,N+1热备份。
充电模块可以带电热插拔,平均维护时间大幅度减少。
动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份。

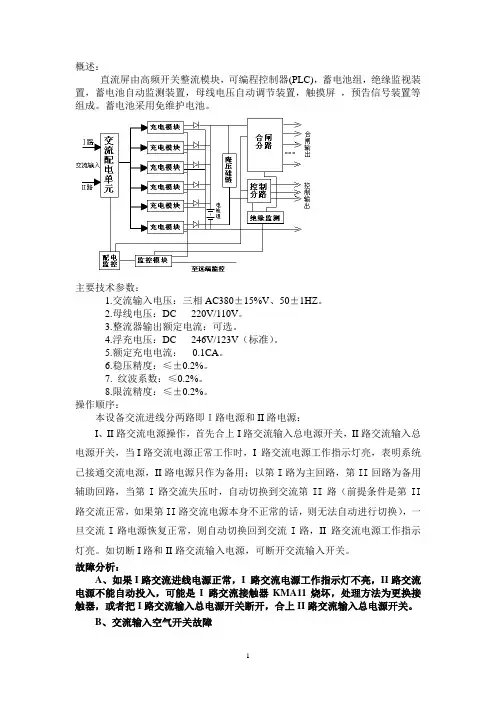

概述:直流屏由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成。
蓄电池采用免维护电池。
主要技术参数:1.交流输入电压:三相AC380±15%V、50±1HZ。
2.母线电压:DC 220V/110V。
3.整流器输出额定电流:可选。
4.浮充电压:DC 246V/123V(标准)。
5.额定充电电流:0.1CA。
6.稳压精度:≤±0.2%。
7. 纹波系数:≤0.2%。
8.限流精度:≤±0.2%。
操作顺序:本设备交流进线分两路即I路电源和II路电源:I、II路交流电源操作,首先合上I路交流输入总电源开关,II路交流输入总电源开关,当I路交流电源正常工作时,I 路交流电源工作指示灯亮,表明系统已接通交流电源,II路电源只作为备用;以第I路为主回路,第II回路为备用辅助回路,当第I路交流失压时,自动切换到交流第II路(前提条件是第II 路交流正常,如果第II路交流电源本身不正常的话,则无法自动进行切换),一旦交流I路电源恢复正常,则自动切换回到交流I路,II 路交流电源工作指示灯亮。
如切断I路和II路交流输入电源,可断开交流输入开关。
故障分析:A、如果I路交流进线电源正常,I 路交流电源工作指示灯不亮,II路交流电源不能自动投入,可能是I 路交流接触器KMA11烧坏,处理方法为更换接触器,或者把I路交流输入总电源开关断开,合上II路交流输入总电源开关。
B、交流输入空气开关故障现象:交流输入不能正常接入系统,充电模块不能工作。
处理:a)暂时切换到另外一路交流输入,待电池充满电后,关断外部交流输入,更换损坏的空气开关。
b)如果两路交流输入空气开关同时损坏,应同时将两路外部交流输入电源断开,更换空气开关;在无相应配件的情况下,可以直接将交流输入接入交流空气开关的输入端子上暂时供电。
2. 启动整流模块:整流模块在交流上电时可自启动,或在触摸显示屏画面上操作起动整流模块;模块工作指示绿灯亮(启动是软启动需3~4秒),启动后模块显示模块输出电压(在模块有A/V选择按钮,可选择显电压、电流),触摸屏上有电压显示,然后相继投入控制系统各回路开关,其对应的指示灯亮,表明系统全部回路接通得电;整流器停止可按整流器停止按钮。
直流屏工作原理一、引言直流屏是一种用于显示信息的电子显示器件,广泛应用于电子设备、计算机显示器、电视等领域。
本文将详细介绍直流屏的工作原理,包括其组成部分、工作过程和原理解析。
二、直流屏的组成部分1. 液晶屏:直流屏的核心部件是液晶屏,它由两层平行的玻璃基板组成,中间夹层有液晶分子。
液晶分子可以通过电场的作用改变其排列方式,从而控制光的透过程度。
2. 背光源:直流屏的背光源通常采用冷阴极荧光灯(CCFL)或LED(发光二极管),用于提供背景光源,使得液晶屏上显示的图像能够被观察者看到。
3. 驱动电路:直流屏的驱动电路负责控制液晶分子的排列方式,从而控制光的透过程度。
它可以根据输入的信号,调整液晶分子的排列方式,实现图像的显示。
4. 控制电路:直流屏的控制电路用于接收外部信号,对驱动电路进行控制,从而实现对图像的显示和操作。
三、直流屏的工作过程1. 光透过过程:当驱动电路施加电场时,液晶分子的排列方式发生变化,光线透过液晶屏时会受到液晶分子的影响,其透过程度也随之改变。
根据液晶分子的排列方式不同,光线的透过程度也会有所不同,从而形成不同的亮度和颜色。
2. 背光源的作用:背光源提供背景光源,使得液晶屏上显示的图像能够被观察者看到。
背光源通常位于液晶屏的背后,通过液晶屏的透明部分,将光线投射到液晶屏的前端。
3. 控制信号的作用:控制信号通过控制电路输入到驱动电路中,驱动电路根据控制信号的不同,调整液晶分子的排列方式,从而实现图像的显示。
控制信号可以是来自计算机、电视等外部设备的信号。
四、直流屏的原理解析1. 液晶分子的排列方式:液晶分子在没有电场作用时,呈现无序排列状态,此时光线透过液晶屏时会发生散射,无法形成清晰的图像。
当电场作用于液晶分子时,液晶分子会根据电场的方向重新排列,形成有序排列的状态,此时光线透过液晶屏时会发生偏振,可以形成清晰的图像。
2. 色彩的显示:直流屏通过调整液晶分子的排列方式,可以控制光线的透过程度,从而实现颜色的显示。

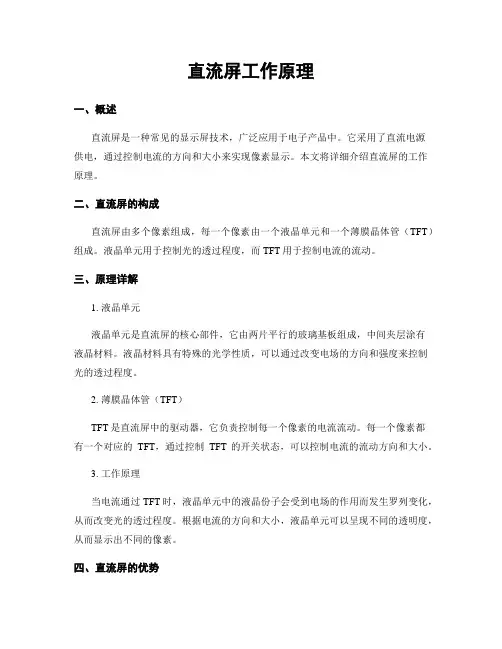

直流屏工作原理一、概述直流屏是一种常见的显示屏技术,广泛应用于电子产品中。
它采用了直流电源供电,通过控制电流的方向和大小来实现像素显示。
本文将详细介绍直流屏的工作原理。
二、直流屏的构成直流屏由多个像素组成,每一个像素由一个液晶单元和一个薄膜晶体管(TFT)组成。
液晶单元用于控制光的透过程度,而TFT用于控制电流的流动。
三、原理详解1. 液晶单元液晶单元是直流屏的核心部件,它由两片平行的玻璃基板组成,中间夹层涂有液晶材料。
液晶材料具有特殊的光学性质,可以通过改变电场的方向和强度来控制光的透过程度。
2. 薄膜晶体管(TFT)TFT是直流屏中的驱动器,它负责控制每一个像素的电流流动。
每一个像素都有一个对应的TFT,通过控制TFT的开关状态,可以控制电流的流动方向和大小。
3. 工作原理当电流通过TFT时,液晶单元中的液晶份子会受到电场的作用而发生罗列变化,从而改变光的透过程度。
根据电流的方向和大小,液晶单元可以呈现不同的透明度,从而显示出不同的像素。
四、直流屏的优势1. 能耗低:直流屏采用直流电源供电,相比交流屏能够更有效地利用电能,减少能耗。
2. 反应速度快:直流屏的TFT可以实现快速的开关,使得像素的切换速度更快,显示效果更流畅。
3. 视角范围广:直流屏的液晶单元可以实现较大的视角范围,使得屏幕在不同角度下的显示效果更好。
五、直流屏的应用直流屏广泛应用于各种电子产品中,如智能手机、平板电脑、电视机等。
其优势在于能耗低、反应速度快和视角范围广,能够提供良好的显示效果和用户体验。
六、总结直流屏是一种常见的显示屏技术,通过控制电流的方向和大小来实现像素显示。
它由液晶单元和薄膜晶体管组成,通过改变电场的方向和强度来控制光的透过程度。
直流屏具有能耗低、反应速度快和视角范围广等优势,在各种电子产品中得到广泛应用。
直流屏工作原理简介:直流屏(Direct View Display)是一种显示技术,通过使用直流电源来产生亮度和颜色,实现图像的显示。
本文将详细介绍直流屏的工作原理以及其组成部分。
一、工作原理:直流屏的工作原理基于LED(Light Emitting Diode)发光二极管技术。
它由许多微小的LED灯组成,这些LED灯能够发出红、绿、蓝三种基本颜色的光。
通过调节每个LED的亮度和颜色,直流屏可以显示各种图像和视频。
二、组成部分:1. LED灯珠:直流屏的核心组成部分是LED灯珠。
LED灯珠分为红、绿、蓝三种颜色,每种颜色的灯珠都有数百个。
这些LED灯珠排列在一个矩阵中,形成一个像素点。
2. 驱动电路:直流屏的驱动电路负责控制每个LED灯珠的亮度和颜色。
驱动电路接收来自计算机或其他控制设备的信号,并根据信号的内容来控制LED灯珠的亮度和颜色。
驱动电路还负责将输入信号转换为适合LED灯珠的电压和电流。
3. 控制系统:直流屏的控制系统负责接收和处理来自计算机或其他控制设备的信号。
控制系统将信号发送给驱动电路,以控制LED灯珠的亮度和颜色。
控制系统还可以接收来自传感器的反馈信号,以调整显示效果。
4. 散热系统:直流屏中的LED灯珠会产生一定的热量,为了保证正常工作,需要一个散热系统来散发热量。
散热系统通常由散热片、风扇等组成,可以有效降低LED灯珠的温度,延长使用寿命。
三、工作过程:1. 接收信号:直流屏通过接收计算机或其他控制设备发送的信号来显示图像。
信号可以是图像、视频或其他多媒体内容。
2. 解码信号:控制系统将接收到的信号进行解码,以获取图像的亮度和颜色信息。
3. 控制LED灯珠:驱动电路根据解码后的信号控制每个LED灯珠的亮度和颜色。
LED灯珠的亮度和颜色的变化可以实现图像的显示效果。
4. 散热处理:直流屏中的LED灯珠在工作过程中会产生热量,散热系统会及时散发热量,以保持LED灯珠的正常工作温度。
直流屏作用及工作原理
直流屏是一种广泛应用于数据显示、显示器和电视屏幕等设备中的屏幕技术。
它采用直流电源和适当的驱动电路来控制像素的亮度,具有较高的刷新率和图像质量。
直流屏的工作原理可以分为以下几个步骤:
1. 液晶分子排列:直流屏由液晶分子构成,通过施加电场来改变液晶分子的排列。
通常,在没有电场作用时,液晶分子呈现一个无序的排列状态。
这种排列方式称为主向或匀向。
2. 电场控制:当直流电源施加电场到直流屏上时,液晶分子的排列方式会发生变化。
电场的作用会导致液晶分子重新排列成平行于电场方向的方式,这种排列方式称为同向。
3. 灯光透过:在液晶分子发生重新排列后,背光源的光通过液晶分子并根据液晶分子的排列方式来控制透过程度。
具体而言,当液晶分子排列为同向时,光可以通过液晶分子,并且显示像素呈现出亮的状态。
相反,当液晶分子处于无序的排列状态时,光无法通过液晶分子,并显示像素呈现出暗的状态。
4. 控制信号:为了将图像显示在直流屏上,需要通过电路系统向像素供应适当的控制信号。
这些信号会根据显示的内容和要求来改变液晶分子的排列方式,从而实现像素的亮度控制。
通过以上步骤,直流屏可以显示出高质量的图像。
由于直流屏
能够提供较高的刷新率和对比度,并且消耗较低的能量,因此在各种显示设备中得到广泛应用。

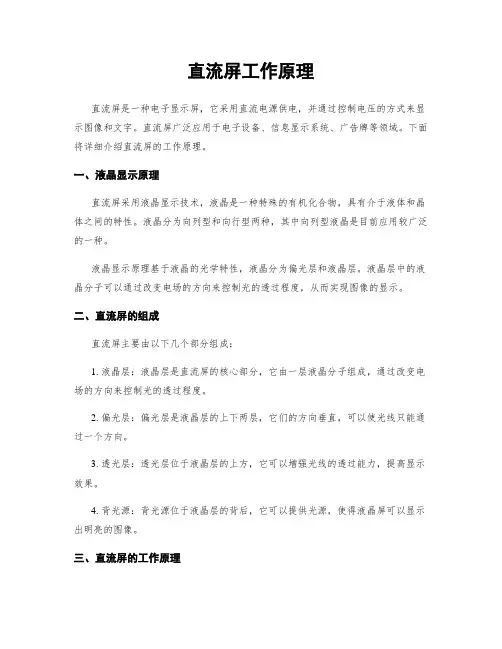

直流屏工作原理直流屏是一种电子显示屏,它采用直流电源供电,并通过控制电压的方式来显示图像和文字。
直流屏广泛应用于电子设备、信息显示系统、广告牌等领域。
下面将详细介绍直流屏的工作原理。
一、液晶显示原理直流屏采用液晶显示技术,液晶是一种特殊的有机化合物,具有介于液体和晶体之间的特性。
液晶分为向列型和向行型两种,其中向列型液晶是目前应用较广泛的一种。
液晶显示原理基于液晶的光学特性,液晶分为偏光层和液晶层。
液晶层中的液晶分子可以通过改变电场的方向来控制光的透过程度,从而实现图像的显示。
二、直流屏的组成直流屏主要由以下几个部分组成:1. 液晶层:液晶层是直流屏的核心部分,它由一层液晶分子组成,通过改变电场的方向来控制光的透过程度。
2. 偏光层:偏光层是液晶层的上下两层,它们的方向垂直,可以使光线只能通过一个方向。
3. 透光层:透光层位于液晶层的上方,它可以增强光线的透过能力,提高显示效果。
4. 背光源:背光源位于液晶层的背后,它可以提供光源,使得液晶屏可以显示出明亮的图像。
三、直流屏的工作原理直流屏的工作原理可以分为以下几个步骤:1. 背光源发光:当直流屏接通电源后,背光源开始发光,照亮整个屏幕。
2. 电场作用:通过控制电压的方式,使得液晶层中的液晶分子在电场的作用下发生排列变化。
电场的强弱决定了液晶分子的排列程度。
3. 光的透过:根据电场的强弱,液晶分子会改变其排列方式,从而控制光的透过程度。
当电场强时,液晶分子排列整齐,光无法通过;当电场弱时,液晶分子排列松散,光可以通过。
4. 显示图像:通过控制电场的强弱和分布方式,可以实现液晶屏上不同区域的光透过程度不同,从而显示出图像和文字。
四、直流屏的优势直流屏相比于其他显示技术,具有以下优势:1. 节能:直流屏采用直流电源供电,相比交流屏能更好地节省能源。
2. 显示效果好:直流屏采用液晶显示技术,可以显示出清晰、亮度均匀的图像。
3. 视角广:直流屏的液晶层具有较大的视角范围,用户可以从不同角度观察屏幕上的内容。

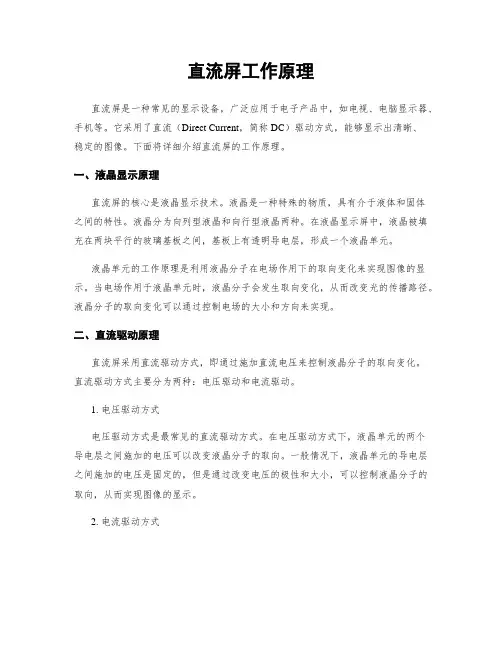

直流屏工作原理直流屏是一种常见的显示设备,广泛应用于电子产品中,如电视、电脑显示器、手机等。
它采用了直流(Direct Current,简称DC)驱动方式,能够显示出清晰、稳定的图像。
下面将详细介绍直流屏的工作原理。
一、液晶显示原理直流屏的核心是液晶显示技术。
液晶是一种特殊的物质,具有介于液体和固体之间的特性。
液晶分为向列型液晶和向行型液晶两种。
在液晶显示屏中,液晶被填充在两块平行的玻璃基板之间,基板上有透明导电层,形成一个液晶单元。
液晶单元的工作原理是利用液晶分子在电场作用下的取向变化来实现图像的显示。
当电场作用于液晶单元时,液晶分子会发生取向变化,从而改变光的传播路径。
液晶分子的取向变化可以通过控制电场的大小和方向来实现。
二、直流驱动原理直流屏采用直流驱动方式,即通过施加直流电压来控制液晶分子的取向变化。
直流驱动方式主要分为两种:电压驱动和电流驱动。
1. 电压驱动方式电压驱动方式是最常见的直流驱动方式。
在电压驱动方式下,液晶单元的两个导电层之间施加的电压可以改变液晶分子的取向。
一般情况下,液晶单元的导电层之间施加的电压是固定的,但是通过改变电压的极性和大小,可以控制液晶分子的取向,从而实现图像的显示。
2. 电流驱动方式电流驱动方式是一种相对较新的直流驱动方式。
在电流驱动方式下,液晶单元的导电层之间施加的电流可以改变液晶分子的取向。
通过改变电流的大小和方向,可以控制液晶分子的取向,从而实现图像的显示。
三、直流屏的工作过程直流屏的工作过程可以分为以下几个步骤:1. 电压或电流输入在直流屏中,电压或电流是由驱动电路提供的。
驱动电路根据输入信号的不同,产生相应的电压或电流信号。
2. 电场作用驱动电路提供的电压或电流信号作用于液晶单元,产生电场。
电场的大小和方向根据驱动电路的控制信号来确定。
3. 液晶分子取向变化液晶分子在电场的作用下发生取向变化。
液晶分子的取向变化可以通过改变电场的大小和方向来控制。

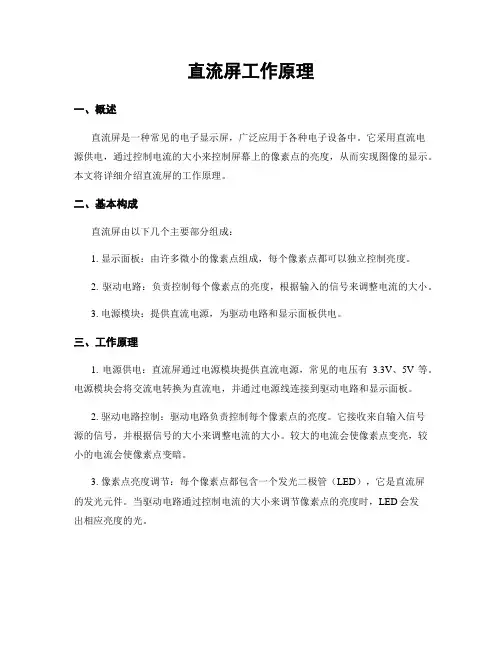

直流屏工作原理一、概述直流屏是一种常见的电子显示屏,广泛应用于各种电子设备中。
它采用直流电源供电,通过控制电流的大小来控制屏幕上的像素点的亮度,从而实现图像的显示。
本文将详细介绍直流屏的工作原理。
二、基本构成直流屏由以下几个主要部分组成:1. 显示面板:由许多微小的像素点组成,每个像素点都可以独立控制亮度。
2. 驱动电路:负责控制每个像素点的亮度,根据输入的信号来调整电流的大小。
3. 电源模块:提供直流电源,为驱动电路和显示面板供电。
三、工作原理1. 电源供电:直流屏通过电源模块提供直流电源,常见的电压有3.3V、5V等。
电源模块会将交流电转换为直流电,并通过电源线连接到驱动电路和显示面板。
2. 驱动电路控制:驱动电路负责控制每个像素点的亮度。
它接收来自输入信号源的信号,并根据信号的大小来调整电流的大小。
较大的电流会使像素点变亮,较小的电流会使像素点变暗。
3. 像素点亮度调节:每个像素点都包含一个发光二极管(LED),它是直流屏的发光元件。
当驱动电路通过控制电流的大小来调节像素点的亮度时,LED会发出相应亮度的光。
4. 图像显示:通过控制每个像素点的亮度,直流屏可以显示出各种图像。
图像的显示是通过驱动电路根据输入信号的变化来控制像素点的亮度,从而在显示面板上形成图像。
四、优势和应用直流屏相比其他类型的屏幕有以下优势:1. 节能:直流屏采用直流电源供电,相比交流屏能更有效地利用电能,节省能源。
2. 显示效果好:直流屏的像素点可以独立控制亮度,能够显示出更细腻、清晰的图像。
3. 反应速度快:直流屏的驱动电路响应速度快,能够实现高刷新率,显示动态图像时不易产生残影。
直流屏广泛应用于各种电子设备中,如智能手机、平板电脑、电视机、电子看板等。
它们在信息显示、娱乐、广告等领域发挥着重要作用。
五、总结直流屏是一种采用直流电源供电的电子显示屏,通过控制电流的大小来控制像素点的亮度,实现图像的显示。
它由显示面板、驱动电路和电源模块组成。

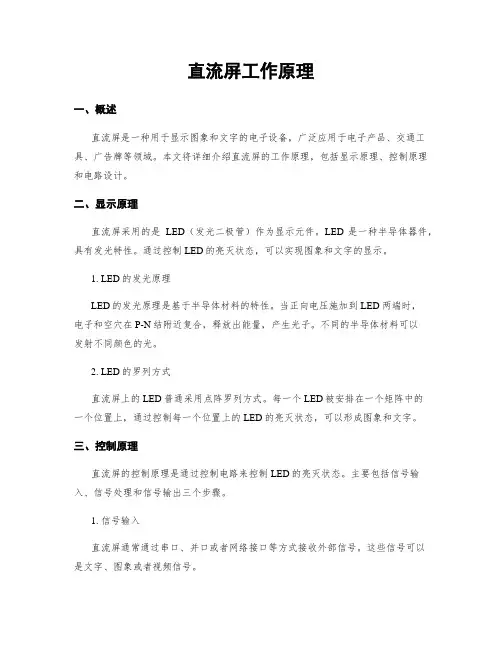

直流屏工作原理一、概述直流屏是一种用于显示图象和文字的电子设备,广泛应用于电子产品、交通工具、广告牌等领域。
本文将详细介绍直流屏的工作原理,包括显示原理、控制原理和电路设计。
二、显示原理直流屏采用的是LED(发光二极管)作为显示元件。
LED是一种半导体器件,具有发光特性。
通过控制LED的亮灭状态,可以实现图象和文字的显示。
1. LED的发光原理LED的发光原理是基于半导体材料的特性。
当正向电压施加到LED两端时,电子和空穴在P-N结附近复合,释放出能量,产生光子。
不同的半导体材料可以发射不同颜色的光。
2. LED的罗列方式直流屏上的LED普通采用点阵罗列方式。
每一个LED被安排在一个矩阵中的一个位置上,通过控制每一个位置上的LED的亮灭状态,可以形成图象和文字。
三、控制原理直流屏的控制原理是通过控制电路来控制LED的亮灭状态。
主要包括信号输入、信号处理和信号输出三个步骤。
1. 信号输入直流屏通常通过串口、并口或者网络接口等方式接收外部信号。
这些信号可以是文字、图象或者视频信号。
2. 信号处理接收到的信号需要经过处理才干驱动LED的亮灭。
处理过程包括信号解码、颜色处理和亮度调节等。
a. 信号解码:将接收到的信号解码成控制LED亮灭的数据。
常用的解码方式有二进制解码和灰度解码。
b. 颜色处理:对于彩色直流屏,需要将接收到的信号中的颜色信息转换成RGB(红绿蓝)三原色的亮度值。
c. 亮度调节:根据需要,可以对LED的亮度进行调节,以适应不同环境下的显示需求。
3. 信号输出处理后的信号通过驱动电路输出到LED,控制LED的亮灭状态。
输出电路通常采用驱动芯片,能够提供足够的电流和电压,确保LED正常工作。
四、电路设计直流屏的电路设计主要包括电源电路、信号输入电路和驱动电路三个部份。
1. 电源电路电源电路为直流屏提供所需的电源电压和电流。
普通采用稳压电源,以确保LED的工作稳定性。
2. 信号输入电路信号输入电路负责接收外部信号,并将其转换成适合直流屏处理的信号。
直流屏介绍一、概念:直流屏是直流电源操作系统的简称二、作用:1、为高压开关的合闸机构提供电源2、为控制机构、继电保护和自动装置提供直流电源三、特点:高可靠性1、采用开关电源的模块化设计,N+1热备份2、充电模块可以带电热插拔,平均维护时间大幅度减少3、动力母线和控制母线可以由充电模块单独直接提供,可以通过4、降压装置热备份硬件抵差自主均流技术,模块间输出电流最大5、可靠地防雷和电气绝缘措施,选配的绝缘监控装置能够实时监测系统绝缘,确保系统和人生安全四、工作原理:在正常情况下由充电单元对电池进行充电的同时并向经常性负载(继电保护装置、控制设备等)提供直流电源直流屏的原理框图五、组成:交流输入单元、充电单元、微机监控单元、电压调整单元、绝缘监测单元、直流馈电单元、蓄电池组、电池巡检单元1、 交流输入单元交流输入单元通常由两路380V╱50Hz的交流电源互投电路手动或自动选择一路向充电单元供电(另一路作备用电源),交流输入单元配有防雷电路和三相输入状态监视电路,当缺相或失电时,监视电路启动,自动投切备用电源的同时发出声光报警,并将故障信号通过监控器送往后台和远方遥信装置。
2.充电单元的工作原理(1)充电单元分别由充电和控制高频开关电源模块组成,采用(N+1)冗余设计,〈所谓N+1冗余设计是指:若直流屏满足正常工作需直流输出电流为10A的高频开关模块3台,实际该直流屏配置4台(N+1),用备份的方式充电模块向蓄电池组进行均充或浮充电〉,控制模块也采用(N+1)冗余设计、用备份的方式向经常性负荷(继电保护装置、控制设备)提供直流电源。
这样当其中任一台模块出现故障后,不会影响装置的正常工作,使装置运行的可靠性大大提高。
(2)高频开关电源模块的工作原理 高频开关电源模块将50Hz交流电源经整流滤波成为直流电源,逆变部份将直流逆变为高频交流(20KHz~300KHz),通过变压器隔离,高频经整流和滤波后输出(直流),其基本原理示意图(见图5-4-4(3)高频开关电源模块的外观(见图5-4-5)(4)高频开关电源模块的优点输入、输出的电压范围宽、均流度好、功率密度高、实现N+1备份冗余配置,可靠性高、体积小、重量轻、保护功能强(具有过、欠压告警,温度过高、限流和输出短路保护等)、直流输出指标好(稳压精度≤±0.5%、稳流精度≤±0.5%、纹波系数≤0.1%)、效率高(采用软开关技术)、功率因数高(可达0.99以上),并可通过智能监控接口(RS232)实现对模块的“三遥”控制(遥测、遥控、遥信),当监控单元出现故障退出运行时,高频开关模块仍可自主运行。
高压配电室直流屏的作用及原理1. 直流屏简介直流屏,这个名字听起来是不是有点科技感?其实,它在高压配电室里可是个重要角色哦。
想象一下,就像是一个神秘的守护者,默默地为整个电力系统提供稳定的直流电源。
直流屏不仅仅是个电源设备,更是一个高压配电室的“心脏”,负责各种设备的供电和保护。
1.1 直流屏的构成说到直流屏,它的构成其实并不复杂。
一般来说,直流屏主要由电池组、充电器、保护装置和监控系统组成。
电池组就像是个能量库,储存着电能;充电器则负责给电池“充电”,保持能量满格;而保护装置则是个安全卫士,确保在出现故障时能及时切断电源,防止事故发生。
监控系统则是个“千里眼”,实时监控直流屏的状态,确保一切正常。
1.2 直流屏的工作原理直流屏的工作原理其实挺简单的。
它通过将交流电转化为直流电,来为各种设备提供稳定的电源。
这样一来,不管外界环境如何变化,直流屏都能保持电压的稳定,避免了设备因为电压波动而出现故障。
就像是我们在生活中,喝水要喝干净的水,设备也只想要“干净”的电源嘛!2. 直流屏的作用直流屏的作用可大了去了,简直就是电力系统的小能手。
首先,它提供稳定的电源,这一点尤为重要。
没有稳定的电源,设备就像是无头苍蝇,根本没法正常运转。
其次,直流屏还能为系统提供备用电源,万一发生停电,它能确保一些重要设备继续运行,真是救急的小英雄呢!2.1 保护功能不仅如此,直流屏还有个强大的保护功能。
当系统出现故障时,它能及时切断电源,防止设备受到更大的损害。
就像是我们在路上开车,遇到危险时踩刹车一样,直流屏也是为了保护整个电力系统的安全。
它的存在,给人一种“有备无患”的安全感。
2.2 监控与维护另外,直流屏的监控功能也不可忽视。
它可以实时显示电池的电量和充电状态,让运维人员随时了解设备的健康状况。
定期维护和检查,才能让直流屏保持“年轻”的状态,不至于出现老化或故障。
说到底,养护设备就像养宠物一样,得用心照顾才能健康快乐。
直流屏工作原理标题:直流屏工作原理引言概述:直流屏是一种常见的显示屏技术,广泛应用于电子产品中。
它的工作原理是通过控制电流的方向和大小来实现显示内容的变化。
下面将详细介绍直流屏的工作原理。
一、电流控制1.1 电流方向控制:直流屏的工作原理是通过控制电流的方向来显示不同的颜色和亮度。
当电流方向向上时,显示屏会显示亮度较高的颜色,而当电流方向向下时,显示屏会显示亮度较低的颜色。
1.2 电流大小控制:除了控制电流的方向外,直流屏还可以通过控制电流的大小来实现不同亮度的显示效果。
通过调节电流的大小,可以实现显示屏的亮度调节和节能功能。
1.3 电流控制原理:直流屏通过控制电流的方向和大小来改变显示颜色和亮度的原理是基于液晶份子的罗列方式和光透过的机制。
电流的变化会改变液晶份子的罗列方式,从而影响光透过的效果。
二、像素控制2.1 像素罗列:直流屏的像素是由红、绿、蓝三种基本颜色的像素点组成的,这些像素点罗列在一个矩阵中,通过控制每一个像素点的亮度和颜色来显示不同的图象和文字。
2.2 像素控制原理:每一个像素点由三种基本颜色的发光二极管组成,通过调节每种颜色的亮度和颜色混合比例来显示不同的颜色和亮度。
像素点之间的罗列方式和间距也会影响显示效果。
2.3 像素控制技术:直流屏的像素控制技术包括PWM调光技术、色采校正技术和灰度控制技术等,通过这些技术可以实现更精细的显示效果和色采还原度。
三、驱动电路3.1 驱动方式:直流屏的驱动电路通常采用主动驱动和被动驱动两种方式。
主动驱动是通过驱动芯片控制每一个像素点的亮度和颜色,被动驱动是通过外部信号控制像素点的亮度和颜色。
3.2 驱动原理:驱动电路通过控制电流的方向和大小来实现像素点的亮度和颜色控制,驱动芯片会根据显示内容的要求来调节电流的方向和大小。
3.3 驱动技术:直流屏的驱动技术包括串行驱动、并行驱动和互联网驱动等,通过这些技术可以实现更高的刷新率和更快的响应速度。
直流屏工作原理一、概述直流屏(Direct View Display)是一种采用直流电源供电的显示屏,广泛应用于电子设备、汽车仪表盘、工业控制系统等领域。
本文将详细介绍直流屏的工作原理,包括其结构组成、电路原理以及工作过程。
二、结构组成直流屏主要由以下几个部分组成:1. 显示面板:采用液晶显示技术,包括液晶层、玻璃基板、色彩滤光片等。
2. 驱动电路:负责控制液晶显示的亮度、颜色和刷新频率。
3. 电源模块:提供直流电源,通常是通过交流电源转换为直流电源。
4. 控制接口:与外部设备进行通信和控制,常见的接口有HDMI、VGA、DVI 等。
三、电路原理直流屏的电路原理主要包括液晶分子的排列、电场调制和背光模块的驱动。
1. 液晶分子排列液晶层中的液晶分子具有有序排列的特性。
在无电场作用下,液晶分子呈现扭曲排列,无法通过光线的传递。
而在电场作用下,液晶分子会重新排列,使得光线可以通过。
2. 电场调制驱动电路通过控制液晶层两侧的电极电压来产生电场。
当电场作用于液晶分子时,液晶分子会发生排列变化,进而改变光的偏振方向。
通过调节电场的强度和方向,可以实现液晶分子的不同排列状态,从而控制光的透过程度。
3. 背光模块驱动直流屏的背光模块通常采用LED(Light Emitting Diode)作为光源。
背光模块的驱动电路负责控制LED的亮度和颜色。
通过调节驱动电路输出的电流和电压,可以实现背光的亮度调节。
四、工作过程直流屏的工作过程可以分为以下几个步骤:1. 电源供电:直流屏通过电源模块将交流电源转换为直流电源,为后续的工作提供电力支持。
2. 信号输入:外部设备通过控制接口将图像信号发送至直流屏的驱动电路。
3. 信号处理:驱动电路对输入的图像信号进行处理,包括调整亮度、对比度、色彩等参数。
4. 液晶调制:驱动电路根据处理后的信号控制液晶层两侧的电极电压,产生相应的电场调制效果,使液晶分子排列发生变化。
5. 光透过:根据液晶分子排列的不同状态,光线的透过程度也不同,从而呈现出不同的图像。
直流屏(GZDW)的简介1.直流屏含义及作用:直流屏是直流电源操作系统的简称。
通用名为智能免维护直流电源屏,简称直流屏,通用型号为GZDW,而直流屏就是用来供应这种直流电源的。
简单地说,直流屏就是提供稳定直流电源的设备。
(在输入有380V电源时直接转化为220V,在输入(市电和备用电)都无输入时,直接转化为蓄电池供电——直流220V:实际上夜可以说是一种工业专用应急电源)。
发电厂和变电站中的电力操作电源现今采用的都是直流电源,它为控制负荷和动力负荷以及直流事故照明负荷等提供电源,是当代电力系统控制、保护的基础。
直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。
主要应用于电力系统中小型发电厂、水电站、各类变电站,和其他使用直流设备的用户(如石化、矿山、铁路等),适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。
直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。
监控主机部分高度集成化,功能选件模块化,有直流绝缘监察、电池检测、开关量、防雷装置、绝缘继电器,根据图纸要求进行选配,有效降低成本!主机各种运行状态和参数均以汉字显示,整体设计方便简洁,人机界面友好,符合用户使用习惯。
直流屏系统为远程检测和控制提供了强大的功能,并具有遥控、遥调、遥测、遥信功能和远程通讯接口。
通过远程通讯接口可在远方获得直流电源系统的运行参数,还可通过该接口设定和修改运行状态及定值,满足电力自动化和电力系统无人值守变电站的要求;配有标准RS232/485串行接口和以太网接口,可方便纳入电站自动化系统。
直流屏的组成:充电柜-充电模块-监控模块-电池组-降压硅链直流屏主要特点(系统特点):高可靠性:采用开关电源的模块化设计,N+1热备份。
充电模块可以带电热插拔,平均维护时间大幅度减少。
动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份。
直流屏工作原理一、引言直流屏是一种常见的显示设备,广泛应用于电子产品中。
本文将详细介绍直流屏的工作原理,包括其基本组成部分、工作原理和应用范围。
二、直流屏的基本组成部分直流屏由以下几个基本组成部分构成:1. 像素点:直流屏由许多微小的像素点组成,每个像素点可显示不同的颜色。
2. 驱动电路:驱动电路负责控制像素点的亮度和颜色,根据输入信号产生相应的电流和电压。
3. 控制电路:控制电路接收输入信号,并将其转化为驱动电路所需的控制信号。
4. 背光源:背光源提供背景光,使得像素点能够显示出不同的颜色。
5. 连接器:连接器用于将直流屏与其他电子设备进行连接,传输信号和电源。
三、直流屏的工作原理直流屏的工作原理可以分为以下几个步骤:1. 输入信号接收:直流屏通过连接器接收外部输入信号,如视频信号或图像信号。
2. 控制信号转换:控制电路接收输入信号,并将其转换为驱动电路所需的控制信号。
控制信号包括像素点的亮度和颜色信息。
3. 驱动电路工作:驱动电路根据控制信号产生相应的电流和电压。
电流和电压的变化将决定像素点显示的亮度和颜色。
4. 像素点显示:驱动电路将产生的电流和电压传递给像素点,像素点根据接收到的电流和电压显示相应的亮度和颜色。
四、直流屏的应用范围直流屏广泛应用于各种电子产品中,包括但不限于以下领域:1. 智能手机和平板电脑:直流屏是智能手机和平板电脑的主要显示设备,能够显示高清图像和视频。
2. 电视和显示器:直流屏也被广泛应用于电视和显示器领域,提供高质量的图像和视频显示效果。
3. 汽车导航系统:许多汽车导航系统采用直流屏作为显示屏,提供导航信息和娱乐功能。
4. 游戏机和电子游戏设备:直流屏在游戏机和电子游戏设备中被用于显示游戏画面和操作界面。
5. 医疗设备:直流屏在医疗设备中被用于显示患者监护信息和医疗图像。
五、总结直流屏是一种常见的显示设备,其工作原理包括像素点、驱动电路、控制电路、背光源和连接器等基本组成部分。
直流屏工作原理直流屏是一种常见的显示屏技术,广泛应用于电子设备中,如手机、平板电脑、电视等。
它采用了直流(Direct Current,简称DC)驱动方式,与传统的交流(Alternating Current,简称AC)驱动方式有所不同。
本文将详细介绍直流屏的工作原理。
一、背景介绍直流屏是一种主动矩阵液晶显示(Active Matrix Liquid Crystal Display,简称AM-LCD)技术。
与被动矩阵液晶显示(Passive Matrix Liquid Crystal Display,简称PM-LCD)相比,直流屏具有更高的分辨率、更快的响应速度和更好的色彩表现能力。
二、液晶显示原理液晶是一种特殊的物质,具有介于固体和液体之间的特性。
液晶显示原理基于电场的作用,通过控制电场来改变液晶分子的排列状态,从而达到调节光的透过程度的目的。
液晶显示器由两片玻璃基板组成,中间夹层有液晶分子。
液晶分子在不同的电场作用下,会发生扭曲或排列等状态的变化,从而改变光的透过程度。
三、直流屏的工作原理直流屏的工作原理可以分为以下几个步骤:1. 光源:直流屏的光源通常是冷阴极灯管(CCFL)或发光二极管(LED)。
光源发出的白光经过光学透过层后,进入液晶层。
2. 色彩过滤:液晶层上方有一层色彩过滤器,用于调节透过的光的颜色。
色彩过滤器通常由红、绿、蓝三种颜色的滤光片组成,通过调节透过的光的比例,实现对色彩的显示。
3. 液晶层:液晶层是直流屏的核心部分,由液晶分子组成。
液晶分子的排列状态受到电场的影响,通过控制电场的强弱和方向,可以改变液晶分子的排列状态,从而调节光的透过程度。
4. 像素驱动:液晶屏由许多微小的像素组成,每个像素都可以独立控制。
每个像素由一个薄膜晶体管(TFT)和一个液晶分子组成。
当液晶分子处于不同的排列状态时,光通过液晶层后的透过程度也会不同,从而形成不同的颜色和亮度。
5. 控制电路:直流屏的控制电路负责控制每个像素的电场强度和方向。
概述:直流屏由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成。
蓄电池采用免维护电池。
主要技术参数:1.交流输入电压:三相AC380±15%V、50±1HZ。
2.母线电压:DC 220V/110V。
3.整流器输出额定电流:可选。
4.浮充电压:DC 246V/123V(标准)。
5.额定充电电流:0.1CA。
6.稳压精度:≤±0.2%。
7. 纹波系数:≤0.2%。
8.限流精度:≤±0.2%。
操作顺序:本设备交流进线分两路即I路电源和II路电源:I、II路交流电源操作,首先合上I路交流输入总电源开关,II路交流输入总电源开关,当I路交流电源正常工作时,I 路交流电源工作指示灯亮,表明系统已接通交流电源,II路电源只作为备用;以第I路为主回路,第II回路为备用辅助回路,当第I路交流失压时,自动切换到交流第II路(前提条件是第II 路交流正常,如果第II路交流电源本身不正常的话,则无法自动进行切换),一旦交流I路电源恢复正常,则自动切换回到交流I路,II 路交流电源工作指示灯亮。
如切断I路和II路交流输入电源,可断开交流输入开关。
故障分析:A、如果I路交流进线电源正常,I 路交流电源工作指示灯不亮,II路交流电源不能自动投入,可能是I 路交流接触器KMA11烧坏,处理方法为更换接触器,或者把I路交流输入总电源开关断开,合上II路交流输入总电源开关。
B、交流输入空气开关故障现象:交流输入不能正常接入系统,充电模块不能工作。
处理:a)暂时切换到另外一路交流输入,待电池充满电后,关断外部交流输入,更换损坏的空气开关。
b)如果两路交流输入空气开关同时损坏,应同时将两路外部交流输入电源断开,更换空气开关;在无相应配件的情况下,可以直接将交流输入接入交流空气开关的输入端子上暂时供电。
2. 启动整流模块:整流模块在交流上电时可自启动,或在触摸显示屏画面上操作起动整流模块;模块工作指示绿灯亮(启动是软启动需3~4秒),启动后模块显示模块输出电压(在模块有A/V选择按钮,可选择显电压、电流),触摸屏上有电压显示,然后相继投入控制系统各回路开关,其对应的指示灯亮,表明系统全部回路接通得电;整流器停止可按整流器停止按钮。
1 充电模块三相交流电源经过EMI滤波器输入到整流电路,将交流整流为脉动的直流输出,通过无源功率因素校正(PFC)电路,将脉动的直流转换为平直的直流电源,DC/AC高频逆变器将直流转换为高频交流电源,通过高频整流电路将高频的AC转换为高频脉动的直流,此直流通过高频滤波输出。
其中DC/AC高频变换电路在脉宽调制(PWM)电路的控制下通过调整变换电路的脉冲宽度,以实现电压调整(包括稳压和电压整定)。
整个充电模块在微机系统的监控下工作,包括模块的保护、电压调整等,同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。
2 充电模块技术指标充电模块的主要功能是实现AC/DC变换。
充电模块可以在自动(监控模块控制)和手动(人为控制)两种工作方式下工作。
充电模块的通用技术指标如表2-1-1表所示:表2-1-1充电模块保护特性表4充电模块使用说明充电模块前面板如图2-1-5所示:图2-1-5 充电模块前面板图●充电模块前面板上的高亮度LED数码管指示模块的输出电压或电流,由显示转换开关进行切换。
●面板上的发光二极管分别指示模块输入电源正常(绿色)、模块保护(黄色)、模块故障(红色)。
其中,模块保护包括交流过、欠压,过温、缺相,输出欠压等;模块故障包括模块输出过压。
●模块面板上嵌入的电位器用来调整模块在手动状态下的输出电压,注意只有在手动方式下,调节该电位器才起作用。
●充电模块地址及手动/自动拨码开关用来设置模块通讯地址和选择手动功能,其定义如图2-1-6所示:1D4D3D2D1D0手动自动图2-1-6 充电模块地址及手动选择六位拨码开关图●自动/手动工作方式:自动:在自动工作方式下,模块的输出电压、限流点、开关机均由监控模块进行控制,人工无法进行干预,如果模块设计用作合闸模块,对电池进行充电,一般应设置为自动工作方式。
手动:手动状态下,模块的输出电压有上述介绍的面板电位器进行调整,模块的输出电压、限流点和开关机等均不受监控模块控制,但可以将模块的运行参数上报给监控模块。
如果模块连接到控制母线上,为单一稳定电压输出,应将模块设置为手动状态,调整电位器为需要输出的电压值,此时模块的限流点全部放开,为105%~110%。
注意:调节电位器可使充电模块输出电压最高达到284V/142V,在系统正常时请勿随意调节该电位器。
由于不同用户选择蓄电池的节数有差异,为安全起见,充电模块的输出在出厂时已整定在234V/117V浮充电压值上。
充电模块显示内容:充电模块的LED可以显示模块的输出电压和输出电流,其切换通过面板上的显示切换开关来切换。
显示电压为3位,显示电压精确到0.1A,显示误差为±1个字。
故障分析:当PLC与模块通信故障,或电源模块DC220V/DC24V无输出,或者PLC本身有故障时,模块输出电压会自动设定在234V/117V,此时电压不可调。
当出现以上故障时,先把PLC电源开关(单极的,在屏后PLC边上)断开,再把模块手自、动选择开关拔到手动位置(如下图一),作应急运行,待更换损坏元件后再恢复正常。
1D4D3D2D1D0手动自动图一直流系统的微机控制自动转换程序如下:蓄电池的充电程序(恒流→恒压→浮充):进行恒流充电,蓄电池组端电压达到某一整定值时,微机将控制充电装置自动转换为恒压充电,当充电电流逐渐减少到某一整定值时,微机将控制充电装置自动转换为浮充电运行。
均充条件(均充电压值255V/127V):当电池充电电流大于0.02CA自动进入均充;当电池充电电流都小于0.02CA时均充3小时后自动转换到浮充状态或均充7个小时自动转换到浮充(C为电池容量)。
注每年6月、12月1日充电机自动进入均充状态。
浮充条件(浮充电压值246V/123V):均充退出后自动进入浮充,充电机一般都处在浮充状态。
4. 触摸板操作细则:A、按下(注:当前所述“按下”为用手轻触触摸屏上的字幕,下同)触摸屏上的“RUN”,开始运行触摸板工作程序。
按下欢迎进入直流系统工作模拟图,按下页出现直流屏主菜单,具体如下:B、按下主菜单上的“状态监控”可察看状态监控设定,具体如下:按下“整流起动”整流器将进入工作状态;反之,按下“整流器停止”整流器将退出工作状态,按下“返回”即可返回系统主菜单。
注意:如果有电池活化时:电池活化为手动活化,按下电池活化按钮时,整流模块电压会自动设为210V/105V,此时蓄电池端电压高于整流器输出电压,电池向母线供电,达到活化电池的效果,当蓄电池端电压放到低于210V/105V 时,会自动停止电池活化,整流模块电压会重新恢复正常对蓄电池进行充电。
也可以通过按下“活化退出”按钮停止电池活化(该功能为可选功能。
如注有可选两字时:当用户选有此功能时,触摸屏上才有此项操作)。
C、按下主菜单上的“当前告警”可察看整流器故障信息,平时该画面为空白画面,当有故障时直流屏蜂鸣器鸣叫,可具体显示该故障内容。
按下“返回”即可返回系统主菜单。
D、按下主菜单上的“参数设定”即出现以下内容:(注意:按下后要求输入密码,密码为123456789,正确后显示如下内容:)按下“xxx "即可对当前值进行设定,建议非技术人员请勿对当前设定值随意进行更改!E、按下主菜单上的“参数显示”即可进入参数显示控制菜单,具体有以下按下“返回”即可返回系统主菜单。
(该项为可选功能。
注:直流屏绝缘分为普通绝缘型和支路选线型,当选用支路选线型时触摸屏上才有此项功能)故障分析:当出现直流绝缘不良报警时:可能是系统输出支路发生绝缘故障或绝缘设备自身故障或者是直流屏内出现接地。
处理:a)对于输出支路发生绝缘故障相应的处理。
b)如果支路没有发生绝缘下降,应在条件允许情况下,首先断开所有支路馈出开关,还有接地时,则为直流屏内部接地或绝缘监测仪自身问题,再各个回路排查或更换绝缘监测仪或者维修。
H、在故障历史画面中可查看故障历史内容。
按下“返回”即可返回系统主菜单。
七、蓄电池组的供电试验:1. 当交流电源失电时,蓄电池组即刻通过硅链不间断向母线供电,当母线电压降低时,系统可通过调压装置自动地对母线电压进行调节,当母线电压恢复正常时,系统将自动关断母线电压调节装置。
2. 母线电压恢复正常后,整流器能自动地对蓄电池进行充电,以保证蓄电池组容量足够以随时能够向母线再供电。
4、蓄电池的故障及处理a)蓄电池壳体异常造成的原因:(1)使用寿命到期,(2)充电电流过大,(3)内部有短路或局部放电,(4)温升超标,阀控失灵。
处理方法:减小充电电流,降低充电电压,检查安全阀体是否堵死。
如果到使用期限则更换电池。
b) 运行中浮充电压正常,但一放电,蓄电池电压很快下降到终止电压值,原因是蓄电池内部失水干涸、电解物质变质。
处理方法是更换蓄电池。
GP800系列外型结构与功能说明8.lcd显示循环切换按钮:数字讯号显示项目切换钮。
9.ups开关机按键:ups日常开关机按键。
(1)按一下开机键后,ups逆变器开始启动,约20秒后转换成ups逆变器供电输出,ups由内部供电装置提供纯净的交流输出电源。
(2)按一下关机按键后,可将ups逆变器关机,改由市电旁路供电。
此键主要作为ups日常开关机使用。
10.散热排风孔:本排风孔与本机其它小长椭圆形通风孔,皆需保持通风流畅。
11.配线进出孔:输入、输出及电池组配线进出入孔。
12.db-9通讯介面插座:ups与电脑通讯的标准介面。
13.电力开关:同时控制输入、输出及电池电力开关。
14.配线端子台:输入、输出及电池电力配线端子台。
15.活动轮:底座隐藏4只活动轮子,以利搬运。
HP900系列操作与运行本机操作简单,操作人员只须阅读完本手册,无需任何专门训练。
按手册中指示即可操作本机。
(一)操作1、接市电ups开机1)ups一旦接通市电,即经由旁路对负载供电,此时ups工作在旁路模式下。
2)持续按开机键1 秒以上进行开机,即开启逆变器。
3)开机时ups会先进行自检,当逆变输出指示灯亮,ups己处于市电模式2、未接市电ups直流开机1)无市电输入,按开机键3 秒以上启动ups。
2)启动过程中的ups动作与接市电时相同,只是市电指示灯不亮,电池指示灯会亮。
3、有市电时ups关机1)持续按关机键1 秒以上,进行关机,即关闭逆变器2)关机时ups进行自检,逆变指示灯熄灭,旁路指示灯会亮。
此时ups工作于旁路模式下。
