下载文档原格式
硬度与抗拉强度的关系对照表(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB= X HRC= X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组2织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表3如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表578。
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
返回目录附录二洛氏硬度与其它硬度、强度换算表-1(摘自GB/T1172-1999)洛氏硬度布氏硬度F/D2=30HRC HRA HBS HBW 维氏硬度HV强度（近似值）MPab/σ20 60.2 225 226 77421 60.7 229 230 79322 61.2 234 235 81323 61.7 240 241 83324 62.2 245 247 85425 62.8 251 253 87526 63.3 257 259 89727 63.8 263 266 91928 64.3 269 273 94229 64.8 276 280 96530 65.3 283 288 98931 65.8 291 296 101432 66.4 298 304 103933 66.9 306 313 106534 67.4 314 321 109235 67.9 323 331 111936 68.4 332 340 114737 69.0 341 350 117738 69.5 350 360 120739 70.0 360 371 123840 70.5 370 370 381 127141 71.1 380 381 393 130542 71.6 391 392 404 134043 72.1 401 403 416 137844 72.6 413 415 428 141745 73.2 424 428 441 145946 73.7 436 441 454 150347 74.2 449 455 468 155048 74.7 470 482 160049 75.3 486 497 165350 75.8 502 512 171051 76.3 518 52752 76.9 535 54453 77.4 552 56154 77.9 569 57855 78.5 585 59656 79.0 601 615 57 79.5 616 635 58 80.1 628 655 59 80.6 639 676 60 81.2647698 61 81.7 721 62 82.2 745 63 82.8 770 64 83.3 795 65 83.9 822 66 84.4 850 67 85.0 879 68 85.5 909注：1. 本表适用于包括碳钢、合金钢（铬钢、铬钒钢、铬镍钢、铬钼钢、铬镍钼钢、铬锰硅钢、超高强度钢、不锈钢等）系列中含炭量由低到高的主要钢种。
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添
加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
硬度与抗拉强度的关系和对照表
发布时间：10-09-10 来源：点击量：3240 字段选择：大中小
一、硬度与抗拉强度的关系

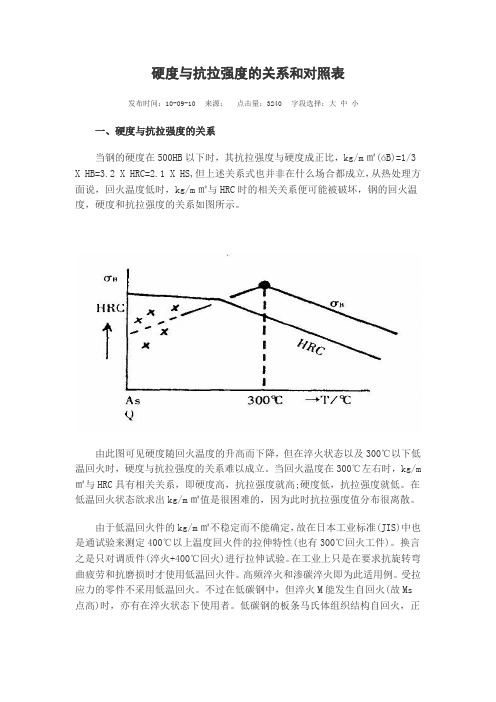

当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡(óB)=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高;硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准(JIS)中也是通试验来测定400℃以上温度回火件的拉伸特性(也有300℃回火工件)。
换言之是只对调质件(淬火+400℃回火)进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms 点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正
可在工业上应用，但此时必须考虑淬透性和质量效应(必要时应添加B、Cr、Mn 等金属元素)。
二、硬度与抗拉强度对照表(仅供参考)：。
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m m2（ d B）
= 1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热
处理方面说，回火温度低时，kg/m m与HRC时的相关关系便可能被破坏，钢的
回火温度，硬度和抗拉强度的关系如图所示
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300 C以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300C左右时，kg/m
m与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m m?值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m m?不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400C以上温度回火件的拉伸特性（也有300C回火工件）。
换言之是只对调质件（淬火+400C回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火（故Ms点高）时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度＞1000N/mm，或者维氏硬度＞310HV, 或者布氏硬度＞300HB，或者洛氏硬度＞32HRC，请查本表。
硬度与抗拉强度的关系和对照表
发布时间：10-09-10 来源：点击量：3240 字段选择：大中小
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡(óB)=1/3 X HB=3.2 X HR C=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处置方面说，回火温度低时，kg/m ㎡与HRC时的相关关系即可能被破坏，钢的回火温度，硬度和抗拉强度的关系如下图。
由此图可见硬度随回火温度的升高而下降，但在淬火状态和300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m㎡与HRC具有相关关系，即硬度高，抗拉强度就高;硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为现在抗拉强度值散布很离散。
由于低温回火件的kg/m㎡不稳固而不能确信，故在日本工业标准(JIS)中也是通实验来测定400℃以上温度回火件的拉伸特性(也有300℃回火工件)。
换言之是只对调质件(淬火+400℃回火)进行拉伸实验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才利用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采纳低温回火。
只是在低碳钢中，但淬火M 能发生自回火(故Ms点高)时，亦有在淬火状态下利用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但现在必需考虑淬透性和质量效应(必要时应添加B、Cr、Mn等金属元素)。
二、硬度与抗拉强度对照表(仅供参考)：。
