OLYMPUS光学显微镜标准操作程序

类别：操作规程部门：输血科名称：输血科光学显微镜操作规程 OLYMPUS -CH20光学显微镜操作规程【目的】规范显微镜的操作。

【范围】适于输血科光学显微镜。

【职责】经过培训并通过考核的输血科工作人员。

【操作程序】1、取镜和安放1.1 右手握住镜臂，左手托住镜座。

1.2 把显微镜放在实验台上，略偏左。

安装好目镜和物镜。

2.、对光2.1 转动转换器，使低倍物镜对准通光孔。

注意，物镜的前端与载 物台要保持2厘米的距离。

2.2 把一个较大的光圈对准通光孔。

左眼注视目镜内，右眼睁开， 便于以后观察画图。

转动反光镜，看到明亮视野。

3、低倍镜观察3.1 把所要观察的载玻片放到载物台上，用压片夹压住，标本要正 对通光孔。

3.2 转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近载玻片。

眼 生效日期：2014. 10 修改日期：2014. 09 新 增：【工作环境】 相对湿度：15%〜85%； 运行温度：15~30℃。

睛看着物镜以免物镜碰到玻片标本。

3. 3左眼向目镜内看，同时反向转动粗准焦螺旋，使镜筒缓缓上升,直到看清物像为止。

再略微转动细准焦螺旋，使看到的物像更加清晰。

4、高倍镜观察4. 1 低倍镜观察（先对光，后调焦）。

4.2移动拨片，将要放大的物像移到视野正中央。

4.3转动转换器，移走低倍镜，换上高倍镜。

4.4调节光圈和反光镜，使视野亮度适宜。

4.5转动细准焦螺旋，使物像清晰。

5、结束操作移去玻片，转动转换器，使镜头V字型偏于两旁，反光镜要竖立，降下载物台，擦拭干净，并套上镜套。

【注意事项】1.需调节光度旋钮将光源亮度调至最暗，再关闭电源按钮，以防下次开机时瞬间电流过强烧坏光源灯。

（支持文件］《血站技术操作规程》。

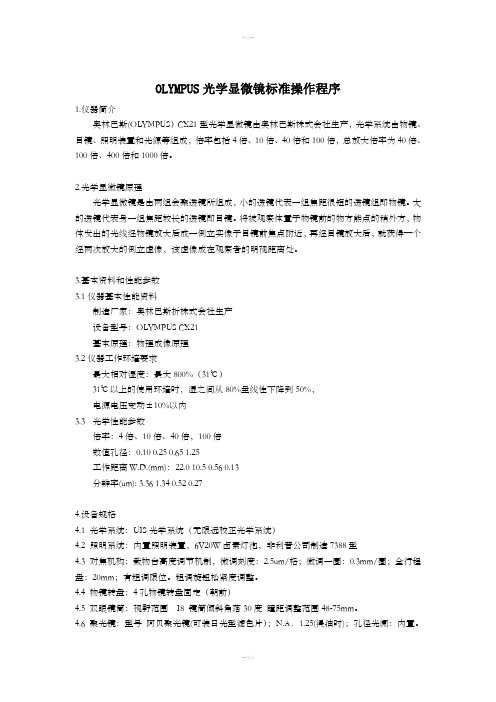

OLYMPUS光学显微镜标准操作程序1.仪器简介奥林巴斯(OLYMPUS）CX21型光学显微镜由奥林巴斯株式会社生产，光学系统由物镜、目镜、照明装置和光源等组成，倍率包括4倍、10倍、40倍和100倍，总放大倍率为40倍、100倍、400倍和1000倍。

2.光学显微镜原理光学显微镜是由两组会聚透镜所组成，小的透镜代表一组焦距很短的透镜组即物镜。

太的透镜代表身一组焦距较长的透镜即目镜。

将被观察体置于物镜前的物方熊点的稍外方，物体发出的光线经物镜放大后成一倒立实像于目镜前焦点附近，再经目镜放大后，就获得—个经两次放大的倒立虚像，该虚像成在观察者的明视距离处。

3.基本资料和性能参数3.1仪器基本性能资料制造厂家：奥林巴斯折株式会社生产设备型号：OLYMPUS CX21基本原理：物理成像原理3.2仪器工作环境要求最大相对湿度：最大800%（31℃）31℃以上的使用环境时，湿之间从80%呈线性下降到50%，电源电压变动±10%以内3.3 光学性能参数倍率：4倍、10倍、40倍，100倍数值孔径：0.10 0.25 0.65 1.25工作距离W.D.(mm)：22.0 10.5 0.56 0.13分辨率(um): 3.36 1.34 0.52 0.274.设备规格4.1 光学系统：UIS光学系统（无限远校正光学系统）4.2 照明系统：内置照明装置，6V20W卤素灯泡，非利普公司制造7388型4.3 对焦机构：载物台高度调节机制，微调刻度：2.5um/格；微调一圈：0.3mm/圈；全行程盘：20mm；有粗调限位。

粗调旋钮松紧度调整。

4.4 物镜转盘：4孔物镜转盘固定（朝前）4.5 双眼镜筒：视野范围 I8 镜筒倾斜角落30度瞳距调整范围48-75mm。

4.6 聚光镜：型号阿贝聚光镜(可装日光型滤色片）；N.A．1.25(浸油时)；孔径光阑：内置。

5 显微镜常规操作5.1 打开电源开关，转动亮度度调整旋钮调节亮度。

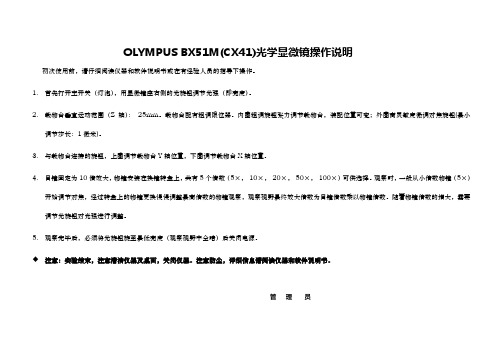

OLYMPUS BX51M(CX41)光学显微镜操作说明
初次使用前，请仔细阅读仪器和软件说明书或在有经验人员的指导下操作。

1.首先打开主开关（灯泡），用显微镜座右侧的光旋钮调节光强（即亮度）。

2.载物台垂直运动范围（Z轴）：25mm。

载物台配有粗调限位器。

内圈粗调旋钮张力调节载物台，装配位置可变；外圈高灵敏度微调对焦旋钮(最小
调节步长：1微米)。

3.与载物台连接的旋钮，上圈调节载物台Y轴位置，下圈调节载物台X轴位置。

4.目镜固定为10倍放大，物镜安装在换镜转盘上，共有5个倍数（5×，10×，20×，50×，100×）可供选择。

观察时，一般从小倍数物镜（5×）
开始调节对焦，经过转盘上的物镜更换慢慢调整最高倍数的物镜观察，观察视野最终放大倍数为目镜倍数乘以物镜倍数。

随着物镜倍数的增大，需要调节光旋钮对光强进行调整。

5.观察完毕后，必须将光旋钮旋至最低亮度（观察视野中全暗）后关闭电源。

注意：实验结束，注意清洁仪器及桌面，关闭仪器。

注意防尘，详细信息请阅读仪器和软件说明书。

管理员。

OLYMPUS光学显微镜标准操作程序1.仪器简介奥林巴斯(OLYMPUS）CX21型光学显微镜由奥林巴斯株式会社生产，光学系统由物镜、目镜、照明装置和光源等组成，倍率包括4倍、10倍、40倍和100倍，总放大倍率为40倍、100倍、400倍和1000倍。

2.光学显微镜原理光学显微镜是由两组会聚透镜所组成，小的透镜代表一组焦距很短的透镜组即物镜。

太的透镜代表身一组焦距较长的透镜即目镜。

将被观察体置于物镜前的物方熊点的稍外方，物体发出的光线经物镜放大后成一倒立实像于目镜前焦点附近，再经目镜放大后，就获得—个经两次放大的倒立虚像，该虚像成在观察者的明视距离处。

3.基本资料和性能参数3.1仪器基本性能资料制造厂家：奥林巴斯折株式会社生产设备型号：OLYMPUS CX21基本原理：物理成像原理3.2仪器工作环境要求最大相对湿度：最大800%（31℃）31℃以上的使用环境时，湿之间从80%呈线性下降到50%，电源电压变动±10%以内3.3 光学性能参数倍率：4倍、10倍、40倍，100倍数值孔径：0.10 0.25 0.65 1.25工作距离W.D.(mm)：22.0 10.5 0.56 0.13分辨率(um): 3.36 1.34 0.52 0.274.设备规格4.1 光学系统：UIS光学系统（无限远校正光学系统）4.2 照明系统：内置照明装置，6V20W卤素灯泡，非利普公司制造7388型4.3 对焦机构：载物台高度调节机制，微调刻度：2.5um/格；微调一圈：0.3mm/圈；全行程盘：20mm；有粗调限位。

粗调旋钮松紧度调整。

4.4 物镜转盘：4孔物镜转盘固定（朝前）4.5 双眼镜筒：视野范围I8 镜筒倾斜角落30度瞳距调整范围48-75mm。

4.6 聚光镜：型号阿贝聚光镜(可装日光型滤色片）；N.A．1.25(浸油时)；孔径光阑：内置。

5 显微镜常规操作5.1 打开电源开关，转动亮度度调整旋钮调节亮度。

奥林巴斯生物显微镜的使用发布日期：2012-07-27 来源：食品论坛浏览次数：43 核心提示：奥林巴斯生物显微镜的使用1．低倍镜的使用方法(1)取镜和放置：生物显微镜平时存放在柜或箱中，用时从柜中取出，右手紧握镜臂，左一手托住镜座,将显微镜放在自己左肩前方的实验台上，镜座后端距桌边1－2寸为宜，便于坐着操作。

(2)对光：用拇指和中指移动旋转器(切忌手持物镜移动)，使低倍镜对准镜台的通光孔(当转动听到碰叩声时，说明物镜光轴已对准镜筒中心)。

打开光圈，上升集光器，并将反光镜转向光源，以左眼在目镜上观察(右眼睁开),同时调节反光镜方向，直到视野内的光线均匀明亮为止。

(3)放置玻片标本：取一玻片标本放在镜台上，一定使有盖玻片的一面朝上，切不可放反，用推片器弹簧夹夹住，然后旋转推片器螺旋，将所要观察的部位调到通光孔的正中。

(4)调节焦距：以左手按逆时针方向转动粗调节器，使镜台缓慢地上升至物镜距标本片约5毫米处，应注意在上升镜台时，切勿在目镜上观察。

一定要从右侧看着镜台上升，以免上升过多，造成镜头或标本片的损坏。

然后，两眼同时睁开，用左眼在目镜上观察，左手顺时针方向缓慢转动粗调节器，使镜台缓慢下降，直到视野中出现清晰的物象为止。

如果物象不在视野中心，可调节推片器将其调到中心(注意移动玻片的方向与视野物象移动的方向是相反的)。

如果视野内的亮度不合适，可通过升降集光器的位置或开闭光圈的大小来调节，如果在调节焦距时，镜台下降已超过工作距离(>5.40mm)而未见到物象，说明此次操作失败，则应重新操作，切不可心急而盲目地上升镜台。

2．高倍镜的使用方法(1)选好目标：一定要先在低倍镜下把需进一步观察的部位调到中心，同时把物象调节到最清晰的程度，才能进行高倍镜的观察。

(2)转动转换器，调换上高倍镜头，转换高倍镜时转动速度要慢，并从侧面进行观察(防止高倍镜头碰撞玻片)，如高倍镜头碰到玻片，说明低倍镜的焦距没有调好，应重新操作。

奥林巴斯双目显微镜安全操作及保养规程前言为了确保使用奥林巴斯双目显微镜的安全性和有效性，本文档将介绍使用该显微镜的相关操作和保养方法。

安全操作规程1. 物品准备在使用奥林巴斯双目显微镜之前，请确保以下物品的准备：•奥林巴斯双目显微镜•专用显微镜鼓风机•显微镜玻片•镊子•镊针•夹片2. 操作流程1.将奥林巴斯双目显微镜放置在平稳桌面或者显微镜架子上。

确保显微镜的插头和电源线得到正确的连接，并且电源开关处于关闭状态。

2.打开显微镜盖子，将显微镜镜头处于垂直状态。

3.将待观察的小样品放入样品容器中，并用显微镜镜头朝下将样品放置在样品座上。

4.留意显微镜台座上的镜片细节调节，根据样品的观察需要，调整光镜座的上下滑动块和拉杆。

5.将镜片轻轻地按在样品上面，调整好视线，用鼓风机轻轻地吹去灰尘。

6.当您观察到图像时，请使用调节侧刻度的调节按钮进行精细调整，以获得清晰、稳定的图像。

7.在观察结束后，关闭电源并将样品和玻片取出。

8.请存储设备在安全可靠的位置，并保持设备的清洁和干燥。

3. 安全提示1.请勿直接触摸显微镜内的安装部件，特别是光源，以避免灼伤。

2.如果设备发生异常或故障，请立即将电源关闭，并寻求专业人员的帮助。

3.请勿将设备暴露在高温或潮湿的环境下，以及避免曝露在直射阳光下。

4.请勿将镜片曝露在有害的化学品或物质中，以避免对设备的损害和人体健康的危害。

保养规程1. 设备清洁1.在使用前，请首先清除显微镜表面附着的灰尘和污垢。

2.使用专用的镜头抹布轻轻擦拭镜头，清除镜头上的污垢和指纹。

3.使用胶头和镊子等工具清理镜座及辅助工具，以便正常工作和观察。

4.定期清洗显微镜玻片，使用特殊的非纤维洁净布来擦拭玻片，以避免毛细管爆裂，导致巨大损失。

2. 设备保养1.在使用前，请仔细查看设备的使用手册，并按其要求正确使用设备。

2.使用设备时，请遵循正确的工作程序，以保证设备的安全和可靠性。

3.将设备存放在干燥、清洁和安全的地方，以避免设备受到损坏或损坏。

反射荧光观察
1、准备工作：按观察方法，安装与其匹配的荧光组件和物镜，对准高压汞灯。

2、打开电源总开关到“I”（开）等弧光到稳定状态。

3、把样品放在载物台上。

4、根据样品的荧光指示剂选择与之匹配的荧光组件。

5、把物镜放在光路中聚焦样品。

6、按需要选择ND滤光片，调整整个视野亮度均匀一致并亮度最大。

7、调节视场光阑和孔径光阑，开始观察。

荧光镜的同时观察
1）反射光荧光和相衬的同时观察
1、把空的荧光滤色镜组件，或空位，转到光路中。

2、转动相衬转盘，显示出与物镜上Ph号相同的号码。

3、对准，在环位置和相板之间调节光轴。

4、选用与激发光对应的荧光组件，并将“Shutter”置于“O”位置，接通光路。

5、调节透射光强度，使相衬观察和荧光观察时图像的亮度协调，然后开始观察。

2）反射光荧光和透射光诺马斯基微分干涉衬（DIC）的同时观察
1、把空的荧光滤色镜组件，或空位，转到光路中。

2、调节万能滤光镜中的起偏镜，得到正交尼柯尔位置。

3、把微分干涉衬棱镜插入物镜转换器上的相应的位置。

4、转动万能滤光镜上的转盘，选择与用来观察的物镜相匹配的诺马斯基棱镜。

5、转动物镜转换器，将所需物镜转入光路中。

6、将样品放在载物台上，并聚焦。

7、调节透射光照明装置上的视场光阑和万能聚光镜上的孔径光阑。

8、旋转微分干涉衬棱镜旋钮，选用最理想的图像对比度。

9、选用与激发光相对应的荧光组件并把“Shutter”置于“O”位置。

10、调节透射光强度，使图像亮度适合同时进行荧光和DIC观察。

显微镜标准操作规程
《显微镜标准操作规程》
一、目的
本操作规程旨在规范显微镜的使用和操作，并确保显微镜的正确使用和保养，以提高实验室工作的效率和准确性。

二、适用范围
本操作规程适用于实验室中的所有显微镜的使用和操作。

三、操作规程
1. 使用前检查
（1）确保显微镜处于平稳状态并且电源已经连接。

（2）清洁镜片和物镜。

（3）调整物镜转盘，使得低倍物镜位于转盘的最上方。

（4）用镜头清洁纸轻轻擦拭镜头。

（5）调节照明亮度，使得样品能够清晰可见。

2. 放置样品
（1）将待观察的样品放置在标本台上，并用夹子固定。

（2）使用手轮或焦距杆将样品调焦。

3. 观察和记录
（1）通过目镜观察样品，并通过调节物镜转盘来改变放大倍数。

（2）在观察过程中，注意维持清晰的视野，并记录所见情况。

4. 使用后操作
（1）关闭灯光并断开电源。

（2）用镜头清洁纸擦拭镜头，并确保镜片干燥。

（3）将显微镜放回原定位，并确保设备处于关闭状态。

四、注意事项
1. 镜头不得接触任何粗糙表面，以免刮伤镜片。

2. 避免直接阳光暴晒或使用过于强烈的光源。

3. 在使用过程中，要避免碰撞和振动，以免影响观察效果。

4. 使用后要及时清洁和保养，确保设备的正常使用寿命。

五、附则
本操作规程经实验室管理部门审查通过，并于XX年X月X 日起施行。

以上便是《显微镜标准操作规程》，希望大家能够按照规程进行显微镜的使用和操作，确保实验室工作的顺利开展。

OlympusFV1200激光共聚焦显微镜系统操作⼿册Olympus FV1200激光共聚焦显微镜系统操作⼿册⼀、开关机步骤1、开机步骤1）打开计算机2）打开汞灯电源开关3）打开显微镜开关4）打开载物台控制器开关5）打开显微镜触屏⾯板开关6）打开扫描头开关（先开开关键，然后将钥匙顺时针拧到on位置）7）打开激光器①405nm，633nm：打开开关键即可②559nm：先开开关键，绿⾊指⽰灯闪烁（约两分钟），停⽌闪烁后将钥匙顺时针拧到on位置（红灯闪烁，停⽌闪烁后即开启完成）③多线氩离⼦（458nm，488nm，514nm）：先开开关键，然后将钥匙顺时针拧到on位置8）双击电脑桌⾯上打开 FV10-ASW 4.0应⽤软件。

2、关机步骤1）关闭FV10-ASW 4.0应⽤软件2）关闭激光器（注意: 多线氩离⼦458nm，488nm，514nm需先关钥匙，等风机散热20分钟后再关闭开关键）3）关闭扫描头（先将钥匙拧到off位置，再关开关键）4）关闭显微镜触屏⾯板5）关闭载物台控制器6）关显微镜开关7）关汞灯，先关前⾯off按钮，倒计时30s，再关后⽅开关键8）关计算机⼆、显微镜观察1、⽤触屏⾯板选择物镜；2、点击触屏⾯板EPI，选择需要的荧光滤⽚，如下图：紫外激发/蓝⾊光蓝⾊激发/绿⾊荧光绿⾊激发/红⾊荧光）打开，显微镜⽬镜下观察样品，推动载物台控制⼿柄可⽔平⽅向移动样品，转动调焦旋钮可调节焦距；三、获图XY多通道扫描1、镜下调好之后，点击软件中的按钮，关闭汞灯快门。

2、⾸先进⾏软件设置：在Acquisition Setting⾥将扫描速度设置为8us/Pixel，像素数⼀般设置为1024*1024。

在Image Acquisition Control⾥点击Dye List按钮，在染料列表中，双击⽤于观察的荧光染料（注：再次双击已选项⽬可取消），然后点击Apply按钮。

3、将Image Acquisition Control⾯板中Filter Mode⾥Kalman 打钩选中，设置线平均Line 2次，这样可以降低图像的噪声。

奥林巴斯生物显微镜操作规程奥林巴斯生物显微镜操作规程2篇篇一：OLYMPUS显微镜操作规程OLYMPUS显微镜操作规程（1）打开光源开关，调节光强到合适大小（不要调到最亮）。

（2）选择所需光路。

（3）转动物镜转盘，使低倍镜头正对载物台上的通光孔。

（4）将所要观察的玻片放在载物台上（玻片标本上下不得有水或其他液体），使玻片中被观察的部分位于通光孔的正中央。

（5）先用低倍镜观察（10X）。

观察之前，先转动粗动调焦手轮，使载物台上升，物镜逐渐接近玻片。

需要注意，不能使物镜触及玻片，然后，通过目镜观察，并转动粗调焦手轮，使载物台慢慢下降，直到看清物像。

如果像偏离视野，可调节载物台移动杆。

（6）瞳距调节：使两目镜距离与自己两眼距离相等。

（7）屈光度调节：以右眼看右目镜，用微调旋钮调好焦距；以左眼看左目镜，旋转屈光度调节环调好焦距。

（8）高倍物镜观察：把物像中需要放大观察的部分移至视野中央。

将高倍物镜转入光路（一般具有正常功能的显微镜，低倍物镜和高倍物镜基本齐焦，在用低倍物镜观察清晰时，换高倍物镜应可以见到物像，但物像不一定很清晰），微动调焦手轮进行调节。

（9）聚光镜调整：调节聚光镜升降旋钮使聚光镜到最高位置：调聚光镜孔径光阑②使与物镜倍数相对应。

（10）需更换标本观察时，先将物镜转到10×再更换标本，严禁在高倍物镜下取放标本。

篇二：奥林巴斯生物显微镜使用、维护保养操作规程1、仪器及电源组成：本系统由目镜、镜筒、中间镜筒、镜臂、物镜转盘、载物台、聚光镜、灯室等单元组成；电源由TL4外接30W电源装置组成。

2、打开光源，调节亮度2.1开启设备总电源开关，接通TL4外接电源：检查一下，光强调节旋钮‘I’的标志要指向低电压（最左边方向），然后，把主开关位于‘O’（关）的位置调至‘I’（开）。

2.2顺时针转动光强调节旋钮‘I’（提高照明电压，使照明更亮），从左边旋转到右边并根据玻片性质调整内置照明灯光亮度及光圈大小，使视野亮度处于合适范围；将事先准备好的玻片放到已降低的载物台上，拉开夹片器，放上样品载玻片用标本夹片器夹好，转动物镜转盘，先用移动手轮转动载物台旋钮，调整观察位置使观察样品大致位于物镜正下方。
