各吨位注塑机容模取最小尺寸

JD120型技术参数表
JD160型技术参数表
1
合计功率为：26Kw/H JD90型技术参数表
2
合计功率为：H
HDX 78 T技术参数SPECIFICATION
合计功率为：H
海天牌注塑机技术参数：
3
海天HTF86/TJ注塑机总功率为： Kw/H（86吨）
海天HTF120J/TJ注塑机总功率为： Kw/H（120吨）
4
海天HTF200J/TJ注塑机总功率为： Kw/H（200吨）
5
海天HTF250J/TJ注塑机总功率为： Kw/H（250吨）
注塑机生产电耗：油压机,机器前二个小时内为全负荷运作，二个小时后耗电量为额定功率的65%左右，电动机则为50%左右。

如果采用伺服电机会更省电，一般注塑机都是步进电机。

通过以上机器参数可以得出，80吨新注塑机一天的253度电（以最大功率机器计算），120吨新注塑机一天的约338度电（以最大功率机器计算），160吨新注塑机一天的约424度电（以最大功率机器计算）。

6。

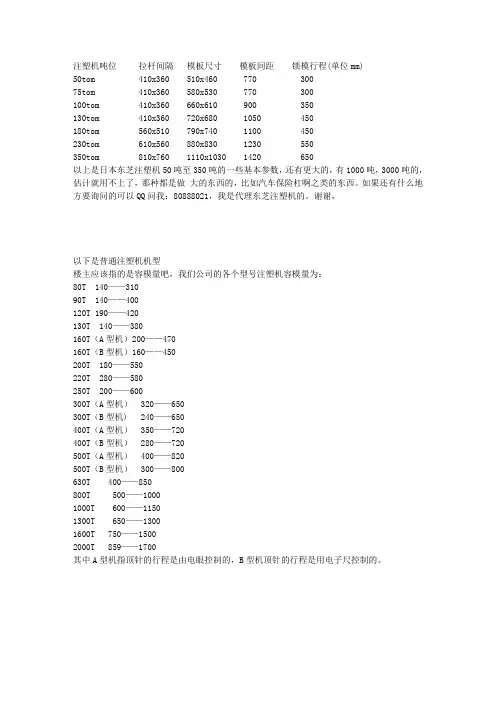

注塑机吨位拉杆间隔模板尺寸模板间距锁模行程(单位mm)50tom 410x360 510x460 770 30075tom 410x360 580x530 770 300100tom 410x360 660x610 900 350130tom 410x360 720x680 1050 450180tom 560x510 790x740 1100 450230tom 610x560 880x830 1230 550350tom 810x760 1110x1030 1420 650以上是日本东芝注塑机50吨至350吨的一些基本参数，还有更大的，有1000吨，3000吨的，估计就用不上了，那种都是做大的东西的，比如汽车保险杠啊之类的东西。

如果还有什么地方要询问的可以QQ问我：80888021，我是代理东芝注塑机的。

谢谢，以下是普通注塑机机型楼主应该指的是容模量吧，我们公司的各个型号注塑机容模量为：80T 140——31090T 140——400120T 190——420130T 140——380160T（A型机）200——470160T（B型机）160——450200T 180——550220T 280——580250T 200——600300T（A型机） 320——650300T（B型机) 240——650400T（A型机） 350——720400T（B型机） 280——720500T（A型机） 400——820500T（B型机） 300——800630T 400——850800T 500——10001000T 600——11501300T 650——13001600T 750——15002000T 859——1700其中A型机指顶针的行程是由电眼控制的，B型机顶针的行程是用电子尺控制的。

品牌型号海天天翔项目参数注射装置SA1600/600u SA2000/770u SA2500/1000u 螺杆直径mm 45 50 55螺杆长径比L/D 20 20 20理论注射容量 cm 320 412 570注射重量g 291 375 519注射速率g/s 171 235 248塑化能力g/s 20 24 29.6注射压力Mpa 188 187 178螺杆转速rpm 0-255 0-255 0-225合模装置锁模力KN 移模行程 mm 拉杆内间距 mm最大模厚mm 最小模厚mm 顶出行程mm 顶出力KN 顶出杆根数PC其他1600 2000 2500 430 490 540 470×470 530×530 580×580 520 550 580180 200 220140 140 15033 62 625 9 9最大油泵压力Mpa油泵马达Kw电热功率Kw外型尺寸m机器重量t料斗容积kg油箱容积L射胶量oz熔胶率kg/hr射台拉力Ton射胶行程mm射台行程mm模板最大间距mm锁模行程mm容模量mm最大模具尺寸mm最小模具尺寸mm顶针力Ton马达最大电流 A系统压力Mpa加热区unit净重ton温度控制区unit循环时间s油缸容量liter机身尺寸（长×宽×高)模具定位圈直径 mm 喷嘴圆球半径 mm料斗容积L螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN射移行程mm16 16 1622 30 309.75 14.25 16.655.15 ×1.35 ×1.96 5.45 ×1.58 ×2.046.09 ×1.67 ×2.095.36.9 8.325 50 50350 420 5555.36.98.325 50 50171 235 248430 490 540品牌型号项目参数注射装置螺杆直径mm 螺杆长径比 L/D 理论注射容量 cm注射重量注射速率塑化能力注射压力 螺杆转速锁模力 KN 移模行程 mm 拉杆内间距 mm 最大模厚 mm 最小模厚 mm 顶出行程 mm 顶出力 KN 顶出杆根数 PC其他最大油泵压力 Mpa 油泵马达 Kw 电热功率 Kw 外型尺寸 m 机器重量 t 料斗容积 kg 油箱容积 L 射胶量 oz 熔胶率 kg/hr 射台拉力 Ton 射胶行程 mm 射台行程 mm 模板最大间距 mm 锁模行程 mm 容模量 mm 最大模具尺寸 mm 最小模具尺寸 mm 顶针力 Ton 马达最大电流 A 系统压力 Mpa 加热区 unit 净重 ton 温度控制区 unit 循环时间 s 油缸容量 liter机身尺寸（长×宽×高)模具定位圈直径 mm 喷嘴圆球半径 mm料斗容积L 螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN 射移行程 mm东 华 机 械TTI —160SeTTI —190SeTTI —260Se45 50 55 20 20.2 20 329 452 601 296 406 541 148 175 255 181 181 180 220 145 190 160 190 260 446 490 525 460×460 510×510 580×580130 140 160 5 5 9 17 17 17 10.72 13.22 15.42 4.6 6 8.2 220 250 280 10.5 14.4 19.1 91.2 82.3 134.5 5.3 5.3 8.3 207 230 253 320 360 400 906 1000 1105 175-510 175-510 200-580 320×320 350×350 400×4003.74.5 6.1 58 63 724+1 4+1 5+1 4.668.2合模装置 Mpa rpmg g/sg/s品牌型号项目参数注射装置螺杆直径mm 螺杆长径比 L/D 理论注射容量 cm注射重量注射速率塑化能力注射压力 螺杆转速锁模力 移模行程拉杆内间距mm 最大模厚 mm 最小模厚 mm顶出行程mm 顶出力 KN 顶出杆根数 PC震 雄 集 团EM150-SVPEM220-SVPEM260-SVP46 52 60 20 20 35 332 499 777 305 4597151622 1827 1724 230 191 205 150 220 260 410 490 530 455×425 560×560 580×580100130180其他178178 178 最大油泵压力 Mpa 油泵马达 Kw 20 20 35 电热功率 Kw 9.7 13.9 18.3 外型尺寸 m 4.15.77.6 机器重量 t 料斗容积 kg油箱容积 L 10.816.2 25.2射胶量 oz 熔胶率 kg/hr射台拉力 Ton 200 235 275 射胶行程 mm 射台行程 mm 860 1090 1130 模板最大间距 mm 锁模行程 mm 160-450195-600195-600 容模量 mm 最大模具尺寸 mm最小模具尺寸 mm 4.27.77.7顶针力 Ton 马达最大电流 A 系统压力 Mpa加热区 unit 4.1 5.7 7.6净重 ton 温度控制区 unit 3+Nozzle4+Nozzle5+Nozzle循环时间 s 2.4 2.6 2.8 油缸容量 liter275360430机身尺寸（长×宽×高) 4.7 ×1.2 ×1.95.3 ×1.5 ×2.16.3 ×1.5 ×2.2模具定位圈直径 mm 喷嘴圆球半径 mm 料斗容积 L 螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN 射移行程 mmKNmm 合模装置 Mpa rpm g g/sg/s品牌型号项目参数注射装置螺杆直径mm 螺杆长径比 L/D 理论注射容量 cm注射重量注射速率塑化能力注射压力 螺杆转速锁模力KN 移模行程 mm拉杆内间距mm 最大模厚 mm 最小模厚 mm顶出行程mm 顶出力 KN 顶出杆根数 PC其他最大油泵压力 Mpa 油泵马达 Kw 电热功率 Kw 外型尺寸 m 机器重量 t 料斗容积 kg 油箱容积 L 射胶量 oz 熔胶率 kg/hr 射台拉力 Ton 射胶行程 mm 射台行程 mm 模板最大间距 mm 锁模行程 mm 容模量 mm 最大模具尺寸 mm 最小模具尺寸 mm 顶针力 Ton 马达最大电流 A 系统压力 Mpa 加热区 unit 净重 ton 温度控制区 unit 循环时间 s 油缸容量 liter机身尺寸（长×宽×高)模具定位圈直径 mm 喷嘴圆球半径 mm料斗容积L 螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN 射移行程mm中 国 海 达HD160HD188HD28045 48 65 20 20.4 18.5 310 434 780 282400720160 140 1521600 1880 2800 400 450 550 450×410 490×460 580×55010013013016 16 16 10 10 20.3 1518.5 22 4.85.88180-450 200-480 220-5504.85.8 84.4 ×1.3 ×1.95.1 ×1.4 ×2.05.5 ×1.7 ×2.3SR15160 160 SR15 SR15合模装置 Mpa rpmg g/sg/s品牌型号项目参数注射装置螺杆直径mm 螺杆长径比 L/D 理论注射容量 cm注射重量注射速率塑化能力注射压力 螺杆转速锁模力 移模行程拉杆内间距mm 最大模厚 mm 最小模厚 mm顶出行程mm 顶出力 KN 顶出杆根数 PC力 劲 集 团PT160PT200PT25045 50 55 20 20 20 319 432 630 290 393 572 160.6 194 266.2 182 186 184 2482062061600 2000 2500 400 460 510 459×459745×744860×860100 120 120 496477其他17.5 17.5 17.5 最大油泵压力 Mpa 油泵马达 Kw 14 22 29 电热功率 Kw 8.2 13.5 13.7 外型尺寸 m 4.7 6 7.3 机器重量 t 料斗容积 kg 320 420 420 油箱容积 L 射胶量 oz 10.2 13.9 20.2 熔胶率 kg/hr 96 129.6 170 射台拉力 Ton 300 350 360 射胶行程 mm 射台行程 mm 850 960 1060 模板最大间距 mm 锁模行程 mm 200-450 200-500 200-500 容模量 mm最大模具尺寸 mm 550×550510×510570×570最小模具尺寸 mm 顶针力 Ton 马达最大电流 A 系统压力 Mpa加热区 unit 4.7 6 7.3 净重 ton 温度控制区 unit 3+N 3+N 4+N 循环时间 s 2.12.12.7油缸容量 liter机身尺寸（长×宽×高)模具定位圈直径 mm 喷嘴圆球半径 mm料斗容积L 螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN 射移行程mm4830×1174×1857 5131×1300×1980 5551×1398×20705060 60 200 220 265KNmm 合模装置 Mpa rpm g g/sg/s品牌型号项目参数注射装置螺杆直径mm 螺杆长径比 L/D 理论注射容量 cm注射重量注射速率塑化能力注射压力 螺杆转速锁模力 移模行程拉杆内间距mm 最大模厚 mm 最小模厚 mm顶出行程mm 顶出力 KN 顶出杆根数 PC恩 格 品 牌Z170Z230Z27045 50 55 357 490 641 325 446 583 160 154 227 177 168 169 180 155 180 **** **** 2700 435 475 540 470×470 520×520570×570520 530 550 180 200 200 140 140 150 507070其他最大油泵压力 Mpa 16 16 16 油泵马达 Kw 18.5 18.5 22 电热功率 Kw 12.3 14.8 16.8 外型尺寸 m 6 7 8 机器重量 t 料斗容积 kg 300300380油箱容积 L 射胶量 oz 熔胶率 kg/hr 射台拉力 Ton 射胶行程 mm 射台行程 mm 模板最大间距 mm 锁模行程 mm 容模量 mm 最大模具尺寸 mm 最小模具尺寸 mm 顶针力 Ton A 马达最大电流 系统压力 Mpa加热区 unit 678净重 ton 温度控制区 unit 循环时间 s油缸容量 liter5.04 ×1.43 ×2.125.68 ×1.50 ×2.14 5.90 ×1.60 ×2.25机身尺寸（长×宽×高) 模具定位圈直径 mm 喷嘴圆球半径 mm 料斗容积 L 螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN 射移行程 mmKNmm 合模装置 Mpa rpm g g/sg/s品牌型号双马塑机项目参数注射装置BL160eM BL200eM BL250eM 螺杆直径mm 45 50 55螺杆长径比L/D 20 20 20理论注射容量 cm 340 440 605注射重量g 316 409 562注射速率g/s 159 203 284塑化能力g/s188 184 169注射压力Mpa螺杆转速rpm 224 233 225 合模装置1600 2000 2500 锁模力KN移模行程mm 440 500 550拉杆内间距mm 465×415 515×465 565×515 最大模厚mm 528 548 590最小模厚mm 175 190 210顶出行程mm 140 140 160顶出力KN 45 45 65顶出杆根数PC 5 5 5其他最大油泵压力Mpa油泵马达Kw电热功率Kw外型尺寸m机器重量t料斗容积kg油箱容积L射胶量oz熔胶率kg/hr射台拉力Ton射胶行程mm射台行程mm模板最大间距mm锁模行程mm容模量mm最大模具尺寸mm最小模具尺寸mm顶针力Ton马达最大电流 A系统压力Mpa加热区unit净重ton温度控制区unit循环时间s油缸容量liter机身尺寸（长×宽×高)模具定位圈直径 mm 喷嘴圆球半径 mm料斗容积L螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN射移行程mm16 16 1615 18.5 2211 13 155.2 7.5 9.5220 280 32011 14.3 19.7450×450 500×500 550×550 350×350 350×350 400×4005.2 7.5 9.53+1 3+1 3+15×1.2 ×2 5.4 ×1.3 ×2 5.6 ×1.6 ×2.2 100103119品牌型号项目参数注射装置螺杆直径mm 螺杆长径比 L/D 理论注射容量 cm注射重量注射速率塑化能力注射压力 螺杆转速锁模力 移模行程拉杆内间距mm 最大模厚 mm 最小模厚 mm顶出行程mm 顶出力 KN 顶出杆根数 PC其他博创 - 捷 龙BS150-lllBS200-lllBS260-lll45 506020.5 481 848 341 321 452 800185 176 161 206149 166 **** **** 2600 410 465 520 460×460 510×510 580×580130 150 180 41.6 49.5 77.3 4+14+112+1 最大油泵压力 Mpa 油泵马达 Kw 电热功率 Kw 外型尺寸 m 机器重量 t 料斗容积 kg 油箱容积 L 射胶量 oz 熔胶率 kg/hr 射台拉力 Ton 射胶行程 mm 射台行程 mm 模板最大间距 mm 锁模行程 mm 容模量 mm 最大模具尺寸 mm 最小模具尺寸 mm 顶针力 Ton 马达最大电流 A 系统压力 Mpa 加热区 unit 净重 ton 温度控制区 unit 循环时间 s 油缸容量 liter机身尺寸（长×宽×高)模具定位圈直径 mm 喷嘴圆球半径 mm料斗容积L 螺杆行程 mm 理论注射速度 mm 理论射嘴接触力 KN 射移行程mm17.517.5 17.5 15 17.5 22 9.49.8616.14.85 ×1.42 ×1.945.43 ×1.63 ×1.996.3 ×1.73 ×2.0568.5230 300 550 11.3 16 28.3215 245 300 9101015 1120 160-500 180-550 195-600 4+14+14+15 6 8.5 5 5 6670×670750×750835×835230 300 550 215 245 300 30 30 40 250280350KNmm 合模装置 Mpa rpm g g/sg/s。

注塑机的关键技术参数一、注塑部件技术参数（1）螺杆直径：螺杆的外径尺寸（2）螺杆有效长度：螺杆上有螺纹的长度（MM）常以L表示（3）螺杆长径比L/D：螺杆有效长度与直径之比（4）螺杆压缩比V2/V1:螺杆加料段第一个螺槽容积V2与计量段最未一螺槽容积V1之比（5）注塑行程：螺杆移动的最大距离，螺杆后退最大的距离（6）理论注射容积：螺杆头部JIE面积与最大注射行程的乘积（7）注射量：螺杆一次注射PS的最大重量（g）（8）注射压力：注射时头部预熔料的最大压力MPa（9）注射速度：注射时螺杆移动的最大速度(mm/s)（10）注射时间：注塑时，螺杆走完注射行程的最短时间（11）注射速率：单位时间内注射的理论容积；螺杆JIE面积×以最高速度（12）螺杆转速：物料塑化时，螺杆最低最高的转速范围（13）塑化能力：在单位时间内，可塑化物料的最大重量（14）螺杆扭距：物料塑化时，螺杆驱动的最大扭矩（N/m）（15）喷咀伸长量：喷咀伸出前模板，模具安装平面的长度二、合模部件的技术参数（1）合模力：为克服熔料胀模，使模具锁紧的最大锁紧力（2）成型面积：指在一定的模腔压力下，锁模力最大投影面积（3）开模力：为取出产品，使模具开启的最大力量（4）开模行程：为取出产品，使模板移动的最大距离（5）模板尺寸：前后定模和动模板模具安装平尺寸（6）容模量：注塑机上能安装模具的最大厚度和最小厚度（7）模板开距：注塑机的定模板与动模板开的最大和最小的距离（8）拉杆间距：注塑机拉杆水平方向和垂直方向内侧的间距(mm) 三、整机性能参数：（1）电机最大驱动功率：驱动油泵电机的功率（KW）（2）油箱容量：液压系统油箱的额定容量（3）机器体积：机器的外形的最大长×高×宽（4）重量：机器的总重量。

注塑机规格选择标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】注塑机规格选择标准怎样对注塑模具选择合适的注塑机，机型的选择标准规则如下：一.根据模具所需锁模力来选择机型规格：1.按“最佳锁模力参数计算”方法计算模具所需锁模力；2.计算的锁模力为选择机型的下限值，选择机型应有一个相对范围；3.机型吨位的相对幅度范围为：以上机型范围为宝源机选择方案，例如：计算锁模力为115T，选择机型为125—180T注塑机为合格。

进口机可在宝源机基础上降低15%吨数。

二.根据注塑机大小来选择机型规格：机型选择原则为：1.模具的宽和高与注塑机哥林柱之间的宽和高相适应；2.模具的厚度应在注塑机的最大和最小容模量之间；3.塑件取出宽度与注塑机开模行程相适应。

三.根据注塑机的射胶量来选择机型规格：模具啤塑时的每啤重量（包括水口重量）×（1+25%）所得的值与注塑的最大射胶量比较，计算出的每啤重量应不大于注塑机的最大射胶量。

注塑机机型选择应根据以上三种条件来决定最佳机型。

即最合适的机型应满足以上三个条件，举例说明如下：B118毛刷体：材料：PP+30%GF，壁厚为3mm，单位压力取4T/in2，每啤重量501g制品投影面积：" ×" ×2 = 44.03 in2需锁模力 = 44.03 in2×4T/in2= 176T水口投影面积：" ×" = 4.34 in2需锁模力 = 4.34 in2×4T/in2= 17T所需锁模力 = 176T+17T = 193T根据所需锁模力选择机型为200—300T机。

每啤重量计算值 = 501×（1+25%）= 626g根据每啤重量计算选择机型最小为250T机，（200T机最大射胶量489g，达不到制品要求）根据模具外形尺寸（400×600×491）选择机型为200—300T机。

注塑机参数
一）、技术参数要求
1、注塑部分
320T 定模定位圈尺寸为￠150， 470T-650T 定位圈尺寸为￠200， 800T 、1000T 注塑机定模定位圈￠250， 每台注塑机需配送加长射嘴（长度为150mm ）
现每台注塑机需配送加长射嘴
如模具做延伸唧嘴，定位环内直径必须做80mm 以上
射嘴伸进模板大于30MM, 定位环内直径必须做80mm以上
具体见B尺寸
机台号射嘴外径 A 发热圈到射嘴前端距离B
206H011/17 （320
吨）D45 30
208H017-19 （480/500吨） D50 50
209G004-6 （560
吨）D50 50
210H004-7 （650吨）D50 50 211G001-4 （780/800吨） D50 50 1011H003-4 （780/800吨） D50 50
发件人:李健锋 [mailto:lijf9@]
发送时间: 2010年7月14日 16:19
收件人: 'zhongshengmould'
抄送: '肖云辉'; '高一浪'; '美的公司陈庆高'
主题:注塑机资料
现每台注塑机配送加长射嘴
如模具做延伸唧嘴，定位环内直径必须做80mm以上
唧嘴R要做到SR22
模具在300T(包括300T)以下注塑机定位环要用直径100mm
模具在320T(包括320T)以上注塑机定位环要用直径150mm
模具在800T-1250T注塑机生产，在现有定位环外还要套上一个￠250的定位环.
模具在470T-650T注塑机生产，在现有定位环外还要套上一个￠200的定位环.定位环内直径必须做￠80mm。

注塑机参数
一）、技术参数要求
1、注塑部分
320T 定模定位圈尺寸为￠150， 470T-650T 定位圈尺寸为￠200， 800T 、1000T 注塑机定模定位圈￠250， 每台注塑机需配送加长射嘴（长度为150mm ）
现每台注塑机需配送加长射嘴
如模具做延伸唧嘴，定位环内直径必须做80mm 以上
射嘴伸进模板大于30MM, 定位环内直径必须做80mm以上
具体见B尺寸
机台号射嘴外径 A 发热圈到射嘴前端距离B
206H011/17 （320
吨）D45 30
208H017-19 （480/500吨） D50 50
209G004-6 （560
吨）D50 50
210H004-7 （650吨）D50 50 211G001-4 （780/800吨） D50 50 1011H003-4 （780/800吨） D50 50
发件人:李健锋 [mailto:lijf9@]
发送时间: 2010年7月14日 16:19
收件人: 'zhongshengmould'
抄送: '肖云辉'; '高一浪'; '美的公司陈庆高'
主题:注塑机资料
现每台注塑机配送加长射嘴
如模具做延伸唧嘴，定位环内直径必须做80mm以上
唧嘴R要做到SR22
模具在300T(包括300T)以下注塑机定位环要用直径100mm
模具在320T(包括320T)以上注塑机定位环要用直径150mm
模具在800T-1250T注塑机生产，在现有定位环外还要套上一个￠250的定位环.
模具在470T-650T注塑机生产，在现有定位环外还要套上一个￠200的定位环.定位环内直径必须做￠80mm。

注塑机吨位的选择注塑机的吨位标准的选择注塑机锁模力以锁紧模具的最大值表示。

射出于成形空间内（cavity）的材料压作用于打开模具的方向，故须在锁模力以下，通常材料压须为锁模力的80％以下。

材料压是成形空间单位面积的平行压力形成成形空间投影面积之积。

成形空间的单位面积的平均压力因射出机构而异，柱塞式约400－500㎏／㎝，螺杆式约250－350㎏／㎝。

（1）经验公式：注塑机锁模力=成形空间单位面积的平均压力×成形空间投影面积×系数×成品长×成品宽×注：1.成品长、宽单位为cm；算出来的锁模力的单位为kg，除以1000就为注射机的吨位（T）；成形空间的投影面积为成品的投影面积，如箱体类的成品，要将成品的四侧面展开后，再去量其长与宽。

（2）计算好所需的注塑机吨位后，再根据此计算结果去选择注射机（所选择的注射机吨位必须要大于此计算结果）。

但是要注意所选择的注射机的哥林距离与最大最小模厚，模具的最大长宽尺寸必须小于所选择的注射机的哥林距离，模具的高度必须在所选择的注射机最大最小模厚之间。

根据产品的重量或注塑量选择不同的吨位，如30T、40T、50T、60T、80T、100T、120T、160T、168T、268T，目前国内最大吨位有4000T 的，吨位越大，注塑机的螺杆直径也就越大……怎么样选择加工塑料零件的注塑机的吨位一般而言，从事注塑行业多年的客户多半有能力自行判断并选择合适的注塑机来生产。

但是在某些状况下，客户可能需要厂商的协助才能决定采用哪一个规格的注塑机，甚至客户可能只有产品的样品或构想，然后询问厂商的机器是否能生产，或是哪一种机型比较适合。

此外，某些特殊产品可能需要搭配特殊装置如蓄压器、闭回路、射出压缩等，才能更有效率地生产。

由此可见，如何决定合适的注塑机来生产，是一个极为重要的问题。

以下资讯提供给读者参考。

通常影响射出机选择的重要因素包括模具、产品、塑料、成型要求等，因此，在进行选择前必须先收集或具备下列资讯：模具尺寸(宽度、高度、厚度）、重量、特殊设计等；使用塑料的种类及数量（单一原料或多种塑料）；注塑成品的外观尺寸（长、宽、高、厚度）、重量等；成型要求，如品质条件、生产速度等。

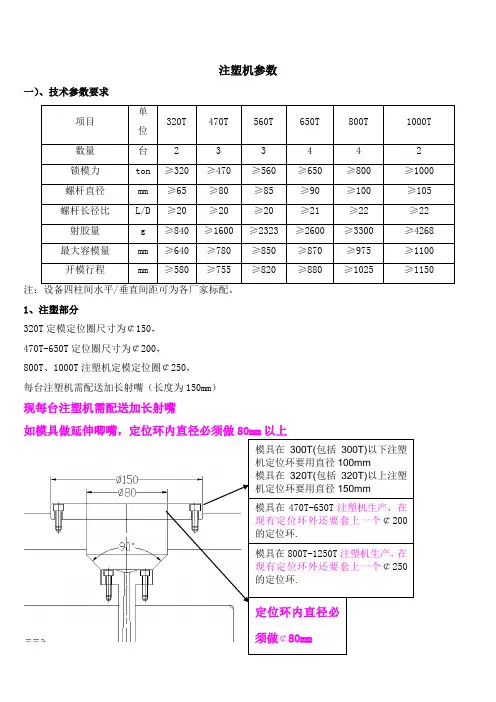

注塑机参数一）、技术参数要求项目 单位 320T 470T 560T 650T 800T 1000T 数量 台23 34 4 2 锁模力 ton ≥320 ≥470 ≥560 ≥650 ≥800 ≥1000 螺杆直径 mm ≥65 ≥80 ≥85 ≥90 ≥100 ≥105 螺杆长径比 L/D ≥20≥20≥20 ≥21 ≥22 ≥22 射胶量 g ≥840 ≥1600 ≥2323 ≥2600 ≥3300 ≥4268 最大容模量 mm ≥640 ≥780 ≥850 ≥870 ≥975 ≥1100 开模行程mm≥580≥755≥820≥880≥1025≥1150注：设备四柱间水平/垂直间距可为各厂家标配。

1、注塑部分320T 定模定位圈尺寸为￠150， 470T-650T 定位圈尺寸为￠200， 800T 、1000T 注塑机定模定位圈￠250， 每台注塑机需配送加长射嘴（长度为150mm ）现每台注塑机需配送加长射嘴如模具做延伸唧嘴，定位环内直径必须做80mm 以上定位环内直径必须做￠80mm模具在300T(包括300T)以下注塑机定位环要用直径100mm模具在320T(包括320T)以上注塑机定位环要用直径150mm 模具在470T-650T 注塑机生产，在现有定位环外还要套上一个￠200的定位环.模具在800T-1250T 注塑机生产，在现有定位环外还要套上一个￠250的定位环.射嘴伸进模板大于30MM, 定位环内直径必须做80mm以上具体见B尺寸机台号射嘴外径 A 发热圈到射嘴前端距离B206H011/17 （320吨）D45 30208H017-19 （480/500吨） D50 50209G004-6 （560吨）D50 50210H004-7 （650吨）D50 50 211G001-4 （780/800吨） D50 50 1011H003-4 （780/800吨） D50 50发件人:李健锋 [mailto:lijf9@]发送时间: 2010年7月14日 16:19收件人: 'zhongshengmould'抄送: '肖云辉'; '高一浪'; '美的公司陈庆高'主题:注塑机资料现每台注塑机配送加长射嘴如模具做延伸唧嘴，定位环内直径必须做80mm以上唧嘴R要做到SR22模具在300T(包括300T)以下注塑机定位环要用直径100mm模具在320T(包括320T)以上注塑机定位环要用直径150mm模具在800T-1250T注塑机生产，在现有定位环外还要套上一个￠250的定位环.模具在470T-650T注塑机生产，在现有定位环外还要套上一个￠200的定位环.定位环内直径必须做￠80mm。

海天注塑机86T至1000T各机型参数机械手相对安装计算方法：机械手LM-(注塑机宽度的一半)*2不同型号机械手计算：（机械手LM-注塑机一半）+（机械手LM-注塑机一半）HTF86/TJHTF120J/TJA B C螺杆直径Screw Diameter mm 36 40 45 螺杆长径比Screw L/D Ratio L/D 23.3 20 18.7 理论容量Shot Size(Theoretical) cm3173 214 270 注射重量Injection Weight(PS) g 157 195 246 注射压力Injection Pressure Mpa 197 160 126 螺杆转速Screw Speed rpm 0～195合模力Clamp Tonnage KN 1200移模行程Toggle Stroke mm 350拉杆内距Space Between Tie Bars mm 410x410最大模厚Max.Mold Height mm 430最小模厚Min.Mold Height mm 150顶出行程Ejector Stroke mm 120顶出力Ejector Tonnage KN 33顶出杆根数Ejector Number Piece 5最大油泵压力Max.Pump Pressure MPa 16油泵马达Pump Motor Power kw 11电热功率Heater Power kw 9.75外形尺寸Machine Dimension(LxWxH) m 4.92x1.33x1.95 重量Machine Weight t 4.56料斗容积Hopper Capacity kg 25油箱容积Oil Tank Capacity L 240HTF160J/TJA B C螺杆直径Screw Diameter mm 40 45 48 螺杆长径比Screw L/D Ratio L/D 22.5 20 18.8 理论容量Shot Size(Theoretical) cm3253 320 364 注射重量Injection Weight(PS) g 230 291 331 注射压力Injection Pressure Mpa 202 159 140 螺杆转速Screw Speed rpm 0～175合模力Clamp Tonnage KN 1600移模行程Toggle Stroke mm 420拉杆内距Space Between Tie Bars mm 455x455最大模厚Max.Mold Height mm 500最小模厚Min.Mold Height mm 180顶出行程Ejector Stroke mm 140顶出力Ejector Tonnage KN 33顶出杆根数Ejector Number Piece 5最大油泵压力Max.Pump Pressure MPa 17.5油泵马达Pump Motor Power kw 15电热功率Heater Power kw 9.75外形尺寸Machine Dimension(LxWxH) m 5.4x1.45x2.05 重量Machine Weight t 5.2料斗容积Hopper Capacity kg 25油箱容积Oil Tank Capacity L 320HTF200J/TJA B C螺杆直径Screw Diameter mm 45 50 55 螺杆长径比Screw L/D Ratio L/D 22.2 20 18.2这个图跟我看过的宝源机的顶棍孔差不多。

海天热室参数
海天热室注塑机的参数主要包括以下几个方面：
1. 锁模力：海天热室注塑机的锁模力范围从86吨到1000吨，不同型号的机器锁模力有所不同。

2. 拉杆内距：海天热室注塑机的拉杆内距根据不同型号的机器也有所不同，一般范围在500mm至1200mm之间。

3. 模具最大最小尺寸：根据不同型号的机器，海天热室注塑机的模具最大最小尺寸也有所差异。

4. 注射最小最大重量：海天热室注塑机的注射最小最大重量根据不同型号的机器而变化，范围从几克到几千克不等。

5. 热室温度控制：海天热室注塑机的热室温度控制精度在±0.1℃，确保产品质量和生产效率。

6. 注射速度：海天热室注塑机的注射速度范围在10-1000mm/s，根据不同型号的机器而有所不同。

7. 控制系统：海天热室注塑机采用先进的控制系统，如富士电机、西门子电机等，确保机器稳定运行。

8. 安全保护：海天热室注塑机具备多项安全保护功能，如紧急停止按钮、过载保护、漏电保护等，确保人员和设备安全。

9. 电源要求：海天热室注塑机的电源要求根据不同型号的机器而有所不同，一般需要380V、50/60Hz的交流电源。

10. 机器尺寸和重量：海天热室注塑机的尺寸和重量因不同型号而异，一般而言，机器尺寸越大，重量越重。

以上是海天热室注塑机的主要参数，具体参数可能会因不同型号和配置而有所差异。

如需获取详细参数，请参考海天注塑机的官方资料或联系海天注塑机的技术支持。
