CGM灌浆混凝土施工工艺

设备选用是保证灌浆工程质量的 重要手段，应选择性能稳定、技 术先进、易于操作的灌浆设备。
灌浆工程的质量控制措施包括： 原材料质量控制、配合比设计、 设备选用、施工过程控制等。
施工过程控制是保证灌浆工程质 量的重要环节，应对施工过程进 行全面监控和管理，确保每个环 节的质量都符合要求。
灌浆工程的检测方法与设备
灌浆工程的检测方法与设备包括：压水试验、注 水试验、钻孔取芯等。
注水试验是检测灌浆工程质量的一种常用方法， 通过向地层中注入一定量的清水，观察地层的吸 水能力和渗透系数等指标，以评估灌浆工程的止 水效果和密实度等指标。
压水试验是检测灌浆工程质量的一种常用方法， 通过向地层中注入一定压力的水，观察地层的吸 水量和渗透系数等指标，以评估灌浆工程的填充 效果和止水效果。
01
02
浆液制备
按照施工方案配制灌浆浆液，控制浆 液的配合比、稠度和搅拌时间，确保 浆液质量。
03
灌浆方式选择
根据实际情况选择合适的灌浆方式， 如分段灌浆、分段加提升注浆芯管的 注浆方式等。
05
04
灌浆压力控制
在灌浆过程中，应控制灌浆压力，避 免因压力过大或过小而影响灌浆效果 。
灌浆施工后的处理
质量检测
《cgmhgm灌浆》ppt课件
• 灌浆技术概述 • 灌浆材料与浆液 • 灌浆施工工艺 • 灌浆工程的质量控制与检测 • 灌浆工程案例分析
01 灌浆技术概述
灌浆技术的定义
灌浆技术是通过压力将浆液注入地层、岩土结构物及建筑物 裂缝中，使其扩散、凝固、硬化，达到提高地层承载能力、 减少渗漏、增加基础稳定性的一种方法。
灌浆材料的种类与特性
01
02
03
水泥灌浆

CGM无收缩灌浆料施工工法一、前言CGM无收缩灌浆料施工工法是一种先进、可靠、高效的建筑施工工艺。

该工法主要利用CGM无收缩灌浆料的优异性能，通过灌注施工工艺，将灌浆料填充到施工部位，达到固定、加固和密实的效果。

相比传统施工工法，CGM无收缩灌浆料施工工法具有施工周期短、施工成本低、施工质量高等优势。

下面将详细介绍该工法的特点、适应范围、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析。

二、工法特点1. CGM无收缩灌浆料的性能优异，密实度高，抗拉强度和抗压强度均高于传统的普通混凝土，抗渗性和耐久性也更好。

2. CGM无收缩灌浆料施工工艺简单，施工周期短，节约劳动力和时间成本，且易于控制。

3. CGM无收缩灌浆料施工适应性广，可应用于不同的建筑部位和工程类型，包括建筑结构加固、地基处理、地下工程、电缆隧道、海洋工程等建筑工程领域。

4. CGM无收缩灌浆料的温度适应范围广，可以施工在低温和高温环境下。

三、适应范围CGM无收缩灌浆料主要适用于以下领域：1. 建筑结构加固，包括基础加固、墙体加固、梁柱加固、楼板加固等。

2. 地基处理，包括浅基础的优化处理、深基础的加固补强等。

3. 地下工程，包括地下室、地道、隧道、地下管道等。

4.电缆隧道，包括光缆隧道、电力隧道、地铁隧道等。

5.海洋工程，包括码头、船坞、海上平台等。

四、工艺原理CGM无收缩灌浆料施工工艺的实现，需要根据具体实际情况，采取相应的技术措施。

主要包括三个方面，如下：1. 基础处理：根据实际需求，对处理的区域进行清理、打磨、洗刷，确保处理表面光洁、无尘、无杂质。

2. 浆料调配：按照预定比例将干底浆、水泥和注浆剂等材料添加到搅拌桶中，充分搅拌成糊状的灌浆料。

3. 施工过程：将灌浆料通过管道灌注到处理区域内，同时进行震动和振捣等措施，使灌浆料充分贴合，消除气泡，另外注意施工速度不宜过快。

五、施工工艺1. 基础处理：清洁、打磨、洗刷基础表面，确保基础表面无尘无杂质。

CGM灌浆料1. 简介CGM灌浆料是一种由Cement（水泥）、Grout（灌浆物料）和Modifier（改性剂）混合而成的灌浆材料。

它具有优异的流动性和可塑性，可广泛应用于建筑、隧道、地铁、水利等工程中。

本文将介绍CGM灌浆料的成分、性能特点、施工方法以及应用领域。

2. 成分CGM灌浆料的主要成分包括水泥、骨料、细粉料和添加剂。

水泥为灌浆料提供了硬化的基础，骨料增加了灌浆料的强度和稳定性，细粉料使灌浆料具有较好的流动性，添加剂可以改善灌浆料的性能。

3. 性能特点3.1 流动性：CGM灌浆料具有良好的流动性，可充分填充灌浆空间，确保灌浆效果。

3.2 可塑性：CGM灌浆料具有良好的可塑性，可以适应各种复杂形状和变化的灌浆空间。

3.3 强度：CGM灌浆料具有较高的强度，可以增加结构的稳定性和承载能力。

3.4 耐久性：CGM灌浆料具有良好的耐久性，能够抵抗潮湿、腐蚀和温度变化等恶劣环境的侵蚀。

3.5 施工性：CGM灌浆料具有良好的施工性能，易于搅拌、浇注和养护。

4. 施工方法4.1 准备工作：清理灌浆空间，保证表面干燥、无积水和杂物。

4.2 配置灌浆料：按照规定比例将水泥、骨料、细粉料和添加剂混合均匀。

4.3 搅拌灌浆料：使用搅拌机充分搅拌灌浆料，确保各成分完全混合。

4.4 浇注灌浆料：将搅拌好的灌浆料用泵送至灌浆空间，注意控制浇筑速度和压力。

4.5 养护灌浆料：灌浆料完成浇注后，及时进行养护，以保证灌浆料的反应和硬化过程。

5. 应用领域CGM灌浆料广泛应用于以下领域：5.1 建筑：用于填充墙体、地板、天花板等各种构件的空隙，增加结构的强度和稳定性。

5.2 隧道：用于灌浆隧道衬砌，填充隧道壁与土层之间的空隙，增加隧道的密封性和稳定性。

5.3 地铁：用于修补和加固地铁墙体和地面结构，防止地铁泄漏和塌方。

5.4 水利：用于修复水利设施的裂缝和漏水问题，提高水利工程的安全性和可靠性。

6. 结论综上所述，CGM灌浆料是一种多功能的灌浆材料，具有优异的流动性、可塑性、强度和耐久性。

cgm无收缩灌浆料施工工艺CGM灌浆材料是一种水泥基灌浆材料，由高强度材料作为骨料，水泥作为粘合剂，并辅以高流动性，微膨胀，抗偏析和其他物质。

可以在施工现场添加一定量的水并均匀混合后使用。

CGM灌浆材料具有自流性好，硬化快，早期强度高，强度高，无收缩，微膨胀的特点。

无毒，无害，不老化，对水质及周围环境无污染，自密性好，防锈等特点。

在结构上，具有质量可靠，成本降低，施工周期短，使用方便的优点。

从根本上改变设备底座的力量，使其可以均匀地承受设备的全部负荷，从而满足各种机电设备（重型设备高精度磨床）的安装要求。

它是无垫安装时代的理想灌浆材料。

同德CGM灌浆材料主要用于：地脚螺栓锚固，简易机场维修，核电设备固定，路桥工程加固，机座，钢结构及地基开口，设备基础二次灌浆，埋地钢筋，混凝土结构的加固和改造，旧混凝土结构的裂缝处理，机电设备的安装，轨道和钢结构的安装，静态桩工程中的桩密封，墙体结构的加厚和漏水的修复，各种基础的沉降从事灌浆和各种紧急维修项目。

施工过程：1.基本治疗清洁设备基础的表面应无碎屑，浮渣，灰尘，油和脱模剂。

注浆前24h,设备基础表面应充分润湿。

灌浆前Ih,应吸收积水。

2 .确定灌浆方法根据设备框架的实际情况，选择相应的灌浆方法。

您可以使用〃自重灌浆〃，〃高位漏斗灌浆〃或〃压力灌浆〃进行灌浆，以确保泥浆可以完全填满各个角落。

3 .支持根据确定的灌浆方法和灌浆施工图支持模板。

模板的定位高度至少应比设备底座的上表面高50mm o模板必须紧紧支撑，以防松动和漏浆。

4 ,灌浆混合加水并根据灌浆重量的12%-14%进行搅拌。

水温应为5-40o C o机械搅拌时间一般为1・2分钟；当使用手动搅拌时，建议添加水量的2/3并搅拌2分钟，然后添加剩余的水量并继续搅拌直至均匀。

5,灌浆(1)。

泥浆应从一侧倒入，直到另一侧溢出为止，以利于设备底座和混凝土基础之间的空气排出，以使灌浆充分，并且不允许在四个侧面进行灌浆。

CGM强无收缩灌浆料施工方法
1.准备工作：首先，需要对待施工的结构进行检查和评估，确保结构的完整性和稳定性。

然后，清理和修补结构上的裂缝、破损和松动部位，确保表面光洁、无尘、无油等。

2.灌浆料配制：按照CGM强无收缩灌浆料的配比要求，将灌浆料的粉末和液体按照一定比例混合，搅拌均匀成糊状。

3.预备设备：准备好施工所需的设备和工具，如灌浆泵、搅拌机、灌浆管等。

确保设备的干净和使用状态良好。

4.灌浆施工：使用灌浆泵将预制好的CGM强无收缩灌浆料从一侧或多侧注入待灌浆的结构孔洞或裂缝中，确保灌浆料充盈整个空间且无气泡。

灌浆过程中，应根据需要控制流量和压力，以确保灌浆料的充实度和均匀性。

5.养护：灌浆完成后，对施工部位进行养护。

通常在施工后，对灌浆料进行湿润养护，以防止过快的脱水和收缩。

根据CGM强无收缩灌浆料的要求，养护时间一般为24小时以上，具体时间根据气温和湿度等条件而定。

总之，在进行CGM强无收缩灌浆料的施工时，需要充分了解材料的特性和施工要求。

合理的施工方法和严格的质量控制是确保施工质量和效果的关键。

此外，施工过程中还需要注意安全和卫生，以确保施工人员和环境的安全。

CGM高强无收缩灌浆料CGM高强无收缩灌浆料是一种水泥基自流型微膨胀干粉砂浆，具有早强、高强、自流动和微膨胀等特性，适用于设备基础的二次灌浆、混凝土结构的加固改造、钢筋和地脚螺栓的锚固等工程。

产品特点1.早强、高强：1-3天抗压强度可达30-50Mpa以上，灌浆后24小时即可紧固螺栓、开机试车。

28天强度最高可达60Mpa以上。

2.具有高自流性：现场加水搅拌即可使用，不需振捣便可填充全部间隙。

3.微膨胀性：灌浆后无收缩，保证设备、螺栓与基础之间紧密接触。

4.冬季施工性：最低允许在-10℃气温下进行室外施工。

5.耐久性：本品属无机胶结材料，使用寿命大于基础混凝土使用寿命，经200万次疲劳试验，50次冻融循环实验，强度无明显变化。

6、抗油渗、耐高温冲击：在机油中浸泡30天后强度比浸油前提高10%以上，栽筋后允许对钢筋进行火焰切割和焊接作业。

各种试模尺寸间强度换算关系一、基础处理基础表面应进行凿毛处理。

清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物，灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。

二、支模1、按灌浆施工图支设模板。

模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。

2、模板与设备底坐四周的水平距离应控制在100mm左右，以利于灌浆施工。

3、模板顶部标高应高出设备底坐上表面50mm。

4、灌浆中如出现跑浆现象，应及时处理。

三、灌浆料配制1、一般地，按通用加固型13-14%的标准加水搅拌，豆石加固型按9-10%，超细型加水13-14%的标准加水搅拌。

2、高强无收缩灌浆料的拌和可以采用机械或人工搅拌。

建议采用强制式搅拌机机械搅拌，可保证搅拌充分均匀，搅拌时间3-5分钟。

人工搅拌时间在5分钟以内完成。

搅拌完的灌浆料，随停放时间表增长，其流动性降低，应在40分钟内用完。

严禁在高强无收缩灌浆料中掺入任何外加剂。

四、灌浆施工方法1、较长设备或轨道基础，应采用分段施工。

技术交底记录表 C2--1编号01—C2--001工程名称北京市海淀区玉渊潭乡F1/F2 住所公交底日期2013-11--25建用地工程施工单位中煤建设企业工程有限企业分项工程名CGM 灌浆料称交底概要CGM 灌浆料的施工工艺交底内容：1、作业条件：1.1 基层表面清理、凿毛原混凝土表面须洁净并剔凿 ,密实 ,无油污 ,无白霜和任何不利于粘接的颗粒 ,金属 (铁和钢材 )表面须无碎屑 ,铁锈和油污。

如遇吸水性表层 ,须让其吸水至饱和。

1.2 轴线及框架边线已经测设完成。

2、资料准备： C40CGM灌浆料，水桶、搅拌器将适当水加入到预拌好的粉状产品中以达到所需要的稠度,往常每袋 25 公斤加水 4.0 至 4. 5升 ,用慢速电动搅拌器 (速度不超出 500 转 / 分)搅拌至平均。

3、施工工艺：3.1 清理基层：3.1.1 把顶板表面的杂物清理洁净，用海绵将坑的水清理洁净。

3.1.2 支设模板，模板的几何尺寸为：840×840mm3.1.3 模板空隙处进行封严，缝闭采纳发泡胶。

、CGM 灌浆料搅拌：将适当水加入到预拌好的粉状产品中以达到所需要的稠度,往常每袋25 公斤加水 4.0 至 4. 5 升,用慢速电动搅拌器 (速度不超出 500 转/ 分 )搅拌至平均。

审查人交底人接受交底人本表由施工单位填写技术交底记录表 C2--1编号01—C2--001工程名称北京市海淀区玉渊潭乡F1/F2 住所公2013-11--25建用地工程交底日期施工单位分项工程名CGM 灌浆料中煤建设企业工程有限企业称交底概要CGM 灌浆料的施工工艺交底内容：3.3 浇筑灌浆料：立刻将搅拌好的灌浆料灌入钢框架柱底埋板,保证引入时气体能自由逸出。

3.4 灌浆料是以高强度资料作为骨料，以水泥作为联合剂，辅以高流态、微膨胀、防离析等物质配制而成。

它在施工现场加人必定量的水，搅拌平均后即可使用。

3.5 用途：在本工地用于钢柱下埋板基础工程3.5.1 早强高强浇后1-3天强度高达30Mpa以上，缩散工期。

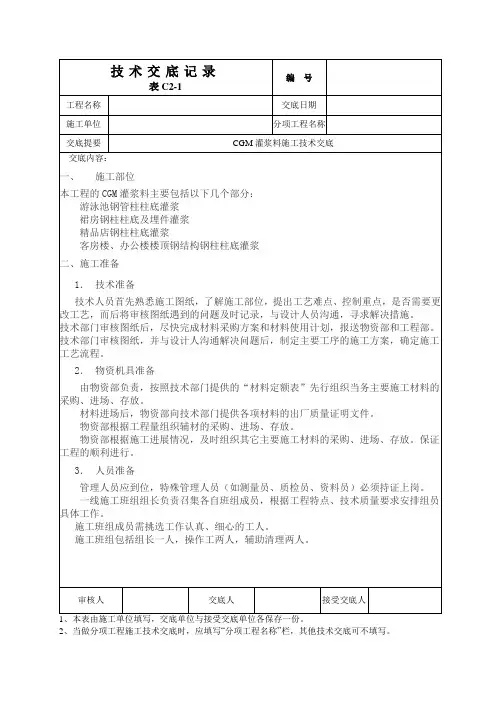

技术交底记录
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
交底提要
CGM灌浆料施工技术交底
交底内容：
一、施工部位
本工程的CGM灌浆料主要包括以下几个部分：
游泳池钢管柱柱底灌浆
裙房钢柱柱底及埋件灌浆
精品店钢柱柱底灌浆
客房楼、办公楼楼顶钢结构钢柱柱底灌浆
二、施工准备
1．技术准备
技术人员首先熟悉施工图纸，了解施工部位，提出工艺难点、控制重点，是否需要更改工艺，而后将审核图纸遇到的问题及时记录，与设计人员沟通，寻求解决措施。
技术部门审核图纸后，尽快完成材料采购方案和材料使用计划，报送物资部和工程部。
技术部门审核图纸，并与设计人沟通解决问题后，制定主要工序的施工方案，确定施工工艺流程。
2．物资机具准备
由物资部负责，按照技术部门提供的“材料定额表”先行组织当务主要施工材料的采购、进场、存放。
材料进场后，物资部向技术部门提供各项材料的出厂质量证明文件。
≥15247
（9）如有要剔除部分，可在灌浆完毕2～4h 左右即灌浆层硬化前，用抹刀或铁铲等工具轻轻铲除。脱模前避免未结硬的灌浆层受到振动影响。
四、质量要求
1.CGM高强无收缩灌浆料的验收以试验室检验为标准，每批产品应有合格证和检验报告，检验项目应包括流动度、竖向膨胀率、抗压强度、试验方法按厂家规定标准执行。
2．严格按产品使用说明书使用，计量要准确，搅拌要均匀，配好后应在规定的时间内用完。严禁掺加任何外加剂、外掺料等混合使用。
3．确保养护质量，保证养护天数，冬季施工应采取必要的保温措施。
4．原材料存放应采取防雨防潮防晒措施，冬季应存放在暖棚中。禁止使用过期和受潮的产品。

CGM高强无收缩灌浆料对钢柱基础杯口二次灌浆施工工法CGM高强无收缩灌浆料对钢柱基础杯口二次灌浆施工工法一、前言近年来，随着建筑结构的大型化、高层化和混合结构化趋势的加速，钢柱基础杯口二次灌浆的施工需求逐渐增多。

针对传统的钢柱基础杯口二次灌浆方案存在施工难度高、施工周期长、工程质量不稳定等问题，CGM高强无收缩灌浆料应运而生，成为了一种解决方案。

二、工法特点CGM高强无收缩灌浆料对钢柱基础杯口二次灌浆的工法具有以下特点：1. 施工简便：CGM高强无收缩灌浆料粘度低，易于搅拌和泵送，施工操作简单，大大减少了人工操作工序和工时。

2. 施工速度快：CGM高强无收缩灌浆料在施工过程中可实现快速凝固，提高了施工效率，缩短了施工周期。

3. 高强度高可靠性：CGM高强无收缩灌浆料具有优异的强度表现和可靠性，能够满足钢柱基础杯口二次灌浆的强度要求，保障工程质量。

4. 无收缩性：CGM高强无收缩灌浆料具有无收缩性，避免了因灌浆料体积变化而导致的开裂和渗漏问题，提高了工程的安全性。

5. 耐久性强：CGM高强无收缩灌浆料对环境和化学因素具有良好的抵抗能力，能够提供长期稳定的保护。

三、适应范围CGM高强无收缩灌浆料对钢柱基础杯口二次灌浆适用于各类建筑和工业设施，包括高层建筑、桥梁、大型设备基础等。

四、工艺原理CGM高强无收缩灌浆料的施工工法与实际工程之间的联系主要体现在施工工艺和采取的技术措施上。

首先，钢柱基础杯口二次灌浆前，需对基础进行清理和预处理，确保基础的平整和洁净。

然后，在基础杯口周围设置导流管，用于引导灌浆料填充整个杯口空间。

接下来，通过搅拌设备将CGM高强无收缩灌浆料与适量的水混合均匀，形成均匀的灌浆料。

最后，采用机械泵送或手动灌注的方式将灌浆料注入到基础杯口内，保证充填均匀和完整。

施工完毕后，需要等待一定时间，让灌浆料养护硬化。

五、施工工艺1. 清理和预处理：清除杯口内的杂质和松散混凝土，确保基础平整和洁净。

关于风机安装基础采用CGM高强无收缩灌浆料的通知各位同事：为确保风机的稳定运行和风机基础施工工程质量，工厂要求所有风机在安装中均需采用CGM高强无收缩灌浆料进行风机基础施工，请大家保留和学习关于基础灌浆料的材料、施工和验收。

在现场进行安装服务时，可根据本标准予以查验并作出判断。

客户资产管理部2015.10.9风机基础CGM 高强无收缩灌浆料施工技术方法第一章总则第1条为了正确使用CGM 高强无收缩灌浆料，确保风机安装基础施工工程质量，提高工效和加快进度，特制定本施工技术方法。

第2条CGM 高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定，尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261-98）中的有关规定。

第二章名词、术语第3条CGM 高强无收缩灌浆料，是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。

在施工现场加入一定量的水，搅拌均匀后即可使用。

以下简称CGM 灌浆料。

第4条自重法，是在CGM 灌浆料施工中，利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。

第5条高位漏斗法，是在CGM 灌浆料施工中，仅靠其流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。

第6条压力灌浆法，是在CGM 灌浆料施工中，采用灌浆增压设备，满足灌浆要求的方法。

第三章CGM 灌浆料的适用范围第7条CGM 灌浆料适用范围（见表1）（表1）第8条CGM 灌浆料的施工应在规定的温度范围施工。

否则，应采取相应措施。

第四章施工前的准备型号适用范围最低施工温度（℃）CGM-1（普通型）地脚螺栓锚固、栽埋钢筋，灌浆层厚度30mm<δ<150mm 的设备基础二次灌浆。

有抗油要求的设备基础二次灌浆。

-10CGM-1（加固型）灌浆层厚度≥150mm 的设备基础二次灌浆。

加 剂残 留率 也 有比较 明 显的效 果 。
本 ，混凝土有些性能比单一掺用还有所提高，对水
泥 适应 性也 有 所 改善 。
（）掺入部分活性掺合料。试验证明具有一定 ３ 活性的水硬性材料或 自硬性材料， 在满足一定的技 术要求条件下与外加剂同掺 ，不但节约水泥，改善 混凝土工作性 ， 提高混凝土强度 ， 还能改善外加荆 对水 泥的适 应性 。 （）正确设计调整混凝土配合比，在不影 响工 ４ 作性的前提下，保证石膏有一定的溶解度。 （） ５ 有效控制液相中ｃ ２ Ｏ 、 Ｏ ａ 、 Ｈ一 Ｓ 离子的 ＋
以及钢 筋混凝土梁、柱 、板、楼梯 、基础 等构 件被碰撞后 的缺陷修补的施工技术 方法。同时也介 绍 了Ｃ Ｍ 灌浆料 的应 用情 Ｇ
况，通过 以上技术方法和材料 ，使工程顺利 完成 。
关键词 ：高强无收缩 灌浆料 ，施工技术 ，新材料施工
中图分类号： Ｕ ７．４ Ｔ ４３１ ＋
文献标识码： Ｂ
法 。一次 灌注 法 艺 是 ，螺栓 先用模 板 固定好 ，与
底座 混凝土 一 次灌注 ，振 捣密 实 。这 种方 法 的优 点
１ Ｇ ．Ｃ Ｍ灌浆料的施工机具 ２
①砂浆搅 拌机 ②高位 漏斗 、灌 浆管 及管 接头
③溜槽
是螺栓锚固好，但在混凝土灌注 、 振捣过程中，容 易使 螺 栓位 移 ，常 常 有超 出允 许误 差 几倍 的螺 栓 。
土构件如梁 、柱、板 、楼梯等因施工 中受坚硬物体
碰撞 ， 出现 明显 缺 陷需修 补 。 我们 使用 了Ｃ Ｍ 高 强 Ｇ
１Ｃ Ｍ 灌浆料的性能简介 Ｇ
Ｃ Ｍ灌浆料以高强度材料为骨料 ， Ｇ 以水泥作为
无收缩灌浆料很好的完成了这一工程。现就以高唐

CGM强无收缩灌浆料施工方法CGM强无收缩灌浆料是一种应用广泛的施工材料，常用于填充混凝土裂缝、修复混凝土病害、加固土层等工程中。

它具有无收缩、高强度、耐久性好等特点，在各种工程领域都能起到良好的效果。

下面将介绍CGM强无收缩灌浆料的施工方法。

一、施工前的准备1.检查施工材料的质量和数量，并验收合格。

2.清理施工位置，确保表面平整、无污浊物、水洞等障碍物。

3.需要进行荷载试验的地方应提前测定，并根据试验结果确定灌浆料的配比。

4.准备好所需的施工工具和设备，例如搅拌机、喷涂枪、输送泵等。

二、施工流程1.清洁和润湿：使用高压水洗清施工位置，确保基层表面干净。

然后使用水泥浆涂刷基面，使其湿润。

2.实施切割：针对需要填充的裂缝或破损部位，使用切割机进行切割，使其呈V形。

3.进行浆料喷涂：根据需要进行浆料的喷涂。

可以使用灌浆泵将浆料输送至喷涂枪，均匀地喷涂在需要修复的地方。

4.固化：等待喷涂后的浆料固化，根据浆料的固化时间来决定实际等待时间。

在等待固化时，应保持施工位置的湿润状态，以促进固化过程。

5.地面硬化：如果施工位置是地面，可以使用环氧树脂或其他的防腐涂料进行覆盖，以提高地面的硬化性能。

6.后续处理：随着灌浆料的固化，可以进行喷涂砂浆或其他修补材料的施工，以进一步提高修复效果和整体的美观性。

三、施工注意事项1.注意施工环境温度，不要在温度过高或过低的情况下施工，以免影响灌浆料的固化效果。

2.施工时应注意保持施工位置的湿润状态，以便灌浆料的固化。

3.施工过程中需注意用水洗净工具，防止残留物附着影响下次使用。

4.施工结束后应注意整理施工现场，保持环境整洁。

以上就是CGM强无收缩灌浆料施工方法的详细介绍。

通过正确的施工方法，可以确保灌浆料的应用效果和使用寿命，为工程的安全和可靠性提供保障。

在实际施工中，还应根据具体情况进行合理调整和处理，以达到最佳的修复效果。

CGM无收缩灌浆料施工工法编制单位：编制人：前言在建筑工程施工过程中，有些部位受空间的限制，混凝土浇筑难度很大（如：设备与基础、钢结构地脚螺栓与基础底部等部位间隙小），传统方法是采用细石砼进行二次浇筑或灌浆，但是由于细石砼流动性小，很难浇灌密实，且施工非常困难，质量难以保证。

而CGM灌浆料是一种水泥基灌浆材料，是以特种水泥作为结合剂，高强度材料作为骨料，辅以高流态、微膨胀、防离析等物质配制而成的一种灌浆材料，具有自流性好，快硬、早强、高强、无收缩等特点，采用它进行二次灌浆则克服了上述困难，能使二次灌浆工作顺利完成。

1 工法特点1.1 CGM灌浆料具有自流性好，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。

1.2在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。

1.3从根本上改变设备底座、结构等部位的受力情况，使之均匀地承受荷载，从而满足设计性能需要。

2 适用范围2.1适用于混凝土结构加固改造，植埋钢筋及地脚螺栓锚固，钢结构或预制柱垫板座浆及混凝上梁柱接头连接，混凝土孔洞修补，基础锚杆灌浆，预应力构件孔道灌浆，设备基础二次灌浆等方面。

2.2使用于结构钢筋、埋件等交叉密集、复杂的处理。

2.3适用于施工中不易进行振捣作业的部位。

2.4适用于室外恶劣气候条件（如湿度大，高、低温度，时间紧、任务重、空间小等环境场合）。

3工艺原理CGM灌浆料是以特种水泥作为结合剂，高强度材料作为骨料，辅以高流态、微膨胀、防离析等物质配制而成的一种灌浆材料，施工时充分利用其流动性、高强性能、无收缩性等特点，在狭小部位对钢筋、螺栓进行二次灌浆锚固，通过二次灌浆工艺，解决工程间隙填充密实，加强与基体粘结力，满足传递结构受力的要求。

4 施工工艺流程及操作要点4.1施工工艺流程4.2操作要点4.2.1基层处理：凿毛基础表面用空压机将螺栓孔、基础面等表面的粉尘、垃圾清扫干净，不得有碎石、浮浆、浮灰等，油污等，灌浆前24h需洒水湿润使表面充分湿润，灌浆前1h清理积除积水。

CGM高强无收缩灌浆料施工技术方法中冶集团建筑研究总院北京冶建新技术公司2003年5月编制第一章总则第1条为正确使用CGM高强无收缩灌浆料，使之在施工、养护及使用中达到最佳的效果，确保工程质量，提高工效和加快速度，特制定本施工技术方法。

第2条在CGM高强无收缩灌浆料的施工过程中，除应符合本施工技术方法的规定外，尚应符合现行《混凝土结构工程施工及验收规范》（GB50204）、《混凝土结构设计规范》（GBJ10）、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261-98）中的有关规定。

第二章名词、术语第3条 CGM高强无收缩灌浆料CGM高强无收缩灌浆料是以高强度材料作为骨料，以水泥作为接合剂，辅以高流态、微膨胀、防离析等物质配制而成。

在施工现场加入一定量的水，搅拌均匀后即可使用。

第4条自重法自重法是在CGM高强无收缩灌浆料施工中，利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。

第5条高位漏斗法高位漏斗法是在CGM高强无收缩灌浆料施工中，仅靠CGM高强无收缩灌浆料的流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。

第6条压力灌浆法压力灌浆法是在CGM高强无收缩灌浆料施工中，采用灌浆增压设备，满足灌浆要求的方法。

第三章一般规定第7条下列混凝土工程使用CGM高强无收缩灌浆料时，应符合本施工技术方法的规定：地脚螺栓锚固、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造。

第8条 CGM高强无收缩灌浆料的适用温度规定为–100℃～600℃。

第9条 CGM高强无收缩灌浆料的施工温度规定为–10℃～40℃，否则应采取相应措施。

第四章施工准备第10条 CGM高强无收缩灌浆料施工前，应准备搅拌机具、灌浆设备模板及养护物品。

10.1 搅拌机具10.1.1 机械搅拌：强制式混凝土搅拌机或砂浆搅拌机；10.1.2 人工搅拌：搅拌槽及铁铲若干；10.1.3 水桶、手推车、台称若干。

“CGM灌浆方法一、灌浆准备工作1、基础表面应基本平整。

基础上表面与设备基础底座下表面之间的最小距离以5~ 10 cm为宜。

2、基础上表面与设备底座之间的最小距离5 cm左右时，宜采用CGM 砂浆灌浆；最小距离5 cm以上时，宜采用CGMM凝土灌浆。

3、模板与模板间的接缝、模板与基础表面的接缝用水泥净浆、粘胶带等勾缝、粘贴严密，达到全体模板不漏水的程度。

4、模板与设备基础底座四周的水平距离应大于20 cm。

最少应有设备的一侧与模板的水平距离大于20 cm。

以便在灌浆过程中插入竹条或钢带拉动导流。

5、模板顶标高应高出设备底座下表面5 cm左右。

6、在灌浆一侧重音部位必须做灌浆用的斜溜槽。

溜槽上口高度白基础算起大于50cm上口尺寸最小为40X 40 cm。

溜槽必须坚固稳定。

7、基础表面和设备底座下表面不可有油污、泥土等附着物。

基础表面先用压缩空气吹洗一遍，然后用压力水或喷枪水冲一遍。

基础表面不可存留石块、混凝土碎渣、刨花、棉丝等杂物。

8、在灌浆前6~ 12小时，洒水将基础表面充分、全面湿润。

灌浆前1小时，用压缩空气吹净浮水，也可用棉布、棉丝、海棉等物把水擦、吸干净。

要特别注意坑凹、拐角、地脚螺栓等处不可有积水。

9、灌浆大致有三种方法，应分别准备相应的设备和工具。

一、溜槽灌浆：用容积为10公升左右的水桶运送灌浆料，经溜槽灌入模内。

应准备10〜20个水桶，保证连续灌浆；二、高位漏斗灌浆：漏斗顶面高度应在2m以上。

上口直径40 cm左右，下口直径9 cm左右。

漏斗高50 cm 左右。

下口能接上外径为10 cm左右的橡胶管。

橡胶管长度，根据实际需要确定。

漏斗和橡胶管除当时使用的数量外，必须有一套备用品。

三、压浆泵灌浆：主要有压浆泵和足够长度的外径为10 cm左右的橡胶管。

除使用的泵和橡胶管之外，应有备用泵和橡胶管。

10、在灌浆过程中会出现跑浆等情况，必须及时处理。

因此，在灌浆过程中配备两名以上的木工护模。

对出现的问题及时处理。

监理审批页目录一、编制依据 (1)二、工程概况 (1)三、施工组织及进度计划 (1)四、施工准备 (2)五、施工方法 (2)六、质量控制 (9)七、安全文明施工措施 (10)八、环保措施 (10)九、附录：A施工方案会签表B危险源辨识表修改页＃1主厂房及附属工程二次灌浆施工方案一、编制依据本工程执行国家及部委颁发的有关现行标准、规范、规定及施工资料和公司相关规定。

1.1、大唐林州2×300 MW级热电机组工程#1标段相关施工图纸、设计文件、联系单；1.2、《混凝土外加剂应用技术规范》GBJ50119-2003；1.3、《混凝土外加剂匀质性试验方法》GB8077-2000；1.4、《建筑工程施工质量验收统一标准》GB50300-2001；1.5、《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-87；1.6、《火电施工质量检验及评定规程》之《第一部分·土建工程》DL/T5210.1-2005发布；1.7、《电力建设安全健康与环境管理工作规定；1.8、《工程建设标准强制性条文》（房屋建筑部分）1.9、浙江火电《质量、环境、职业健康安全管理手册》及《管理程序文件》；1.10、浙江火电《安全管理手册》（执行国家及部颁标准、规定和上级部门有关规定；二、工程概况2.1、本工程为大唐林州2×300 MW级热电机组工程，场地位于河南省林州市陵阳镇。

2.2、我单位承建#1标段的建筑工程范围主要包括：#1机主厂房、#1机A列外设施、集中控制楼、#1机锅炉基础、#1机锅炉地下设施大型设备基础及检修支架基础和零米以上框架、#1机电除尘器、#1机锅炉至引风机的烟道、#1与#2机循环水管道、#4输煤栈桥、全场地下管网雨、污水管等部位土建工程。

2.3、二次灌浆施工主要分两类：基础短柱构架安装灌浆、基础设备安装灌浆。

根据已到位图纸要求，经实地考察厂家后由业主、设计院、监理和我单位共同确定：汽轮发电机上的设备安装与锅炉短柱构架安装二次灌浆料选用北京思达建茂科技发展有限公司生产的CGMJM型膨胀高强灌浆料，其它设备安装与基础短柱构架安装二次灌浆料可选用郑州巨源混凝土外加剂有限公司生产的JHY-KLIII型高强无收缩自流平灌浆料。

CGM高强无收缩灌浆料施工技术方法第一章总则第1条为了正确使用CGM高强无收缩灌浆料，确保工程质量，提高工效和加快进度，特制定本施工技术方法。

第2条CGM高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定，尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261—98）中的有关规定。

第二章C GM灌浆料的适用范围第三章施工前的准备CGM灌浆料施工前应准备：1．混凝土搅拌机或砂浆搅拌机；2．模板；3．流槽；CGM灌浆料的验收应符合下表：CGM灌浆料的常规物理性能第四章C GM灌浆料的配制CGM灌浆料的配制1．CGM灌浆料拌和时，加水量应按随货提供的产品合格证上的推荐用水量加入，搅拌均匀即可使用。

对于地脚螺栓锚固和栽埋钢筋，用水量可根据工程实际情况适当减少。

拌和用水应采用饮用水，使用其它水源时，应符合现行《混凝土拌和用水标准》(JGJ63)的规定。

2．CGM灌浆料的拌和可采用机械搅拌或人工搅拌。

推荐采用机械搅拌方式，搅拌时间一般为1～2分钟（严禁使用手电钻式搅拌器）。

采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。

3．搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。

4．每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。

5现场使用时，严禁在CGM灌浆料中掺入任何外加剂、外掺料。

第五章混凝土结构加固和修补第一条混凝土梁、板、柱的加固应采用CGM灌浆料（加固型），混凝土梁、板、柱应符合《混凝土结构加固技术规范》(CECS25)的要求。

第二条CGM灌浆料（加固型）加固混凝土结构时，应符合下列要求：1．将拌和好的CGM灌浆料灌入已支设好的模板中；2．灌浆过程中允许适当振捣或适当敲击模板；3．拆模时间应符合本施工技术方法下表的规定。

第三条CGM灌浆料进行混凝土孔洞修补时，其孔洞的处理、施工准备及施工方法应符合下列要求：1．将孔洞周围已松动的混凝土剔除；2．材料的配制应符合本施工技术方法；。
