中兴通讯T网管基本操作

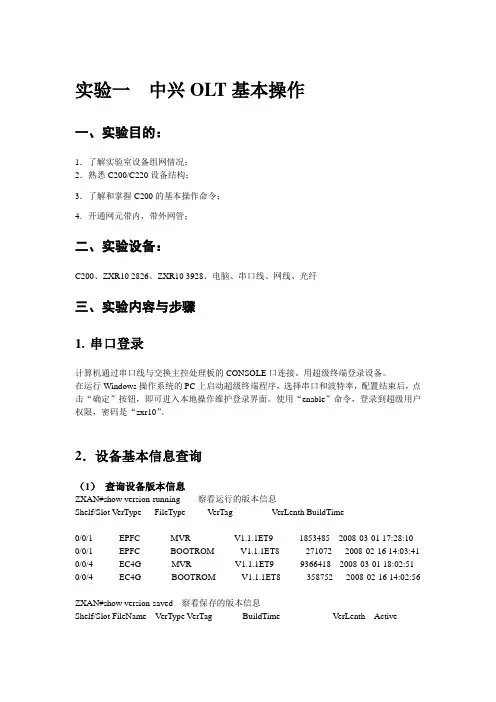

实验一中兴OLT基本操作一、实验目的：1．了解实验室设备组网情况；2．熟悉C200/C220设备结构；3．了解和掌握C200的基本操作命令；4．开通网元带内，带外网管；二、实验设备：C200、ZXR10 2826、ZXR10 3928、电脑、串口线、网线、光纤三、实验内容与步骤1.串口登录计算机通过串口线与交换主控处理板的CONSOLE口连接。

用超级终端登录设备。

在运行Windows操作系统的PC上启动超级终端程序，选择串口和波特率，配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。

使用“enable”命令，登录到超级用户权限，密码是“zxr10”。

2．设备基本信息查询（1）查询设备版本信息ZXAN#show version-running 察看运行的版本信息Shelf/Slot VerType FileType V erTag VerLenth BuildTime--------------------------------------------------------------------------------0/0/1 EPFC MVR V1.1.1ET9 185**** ****-03-01 17:28:10 0/0/1 EPFC BOOTROM V1.1.1ET8 271072 2008-02-16 14:03:41 0/0/4 EC4G MVR V1.1.1ET9 9366418 2008-03-01 18:02:51 0/0/4 EC4G BOOTROM V1.1.1ET8 358752 2008-02-16 14:02:56ZXAN#show version-saved 察看保存的版本信息Shelf/Slot FileName VerType VerTag BuildTime VerLenth Active--------------------------------------------------------------------------------0/0/1 epfc.mvr EPFC V1.1.1ET9 2008-03-01 17:28:10 1853485 00/0/4 ec4g.mvr EC4G V1.1.1ET9 2008-03-01 18:02:51 9366418 1 （2）察看设备单板状态ZXAN#show cardRack Shelf Slot CfgType RealType Port HardVer SoftVer Status-------------------------------------------------------------------------------0 0 1 EPFC EPFC 4 V0 V1.1.1ET9 INSERVICE 0 0 4 EC4GM EC4GM 4 V0 V1.1.1ET9 INSERVICE 0 0 5 EC4GM 4 OFFLINE （3）察看设备的运行配置文件ZXAN#show running-configBuilding configuration...!**********Before interface -- show run on RP start!*********!!add-rack rackno 0 racktype ZXPONadd-shelf rackno 0 shelfno 0 shelftype ZXA10C200master-backup enable rackno 0 shelfno 0add-card rackno 0 shelfno 0 slotno 1 EPFC!clock3．机架配置，机框配置，单板配置（1）机架配置C200设备第一次使用时，必须要先进行机架配置。

中兴LTE网管操作指导一、登录LTE网管1.打开电脑，进入操作系统界面。

2.在浏览器中输入LTE网管的IP地址，进入登录界面。

3.输入正确的用户名和密码，点击确认按钮登录。

二、网络监控1.登录后，进入主页界面，点击“网络监控”模块进入网络监控页面。

2.在网络监控页面，可以查看整个LTE网络的运行情况，包括设备状态、连接状态、流量统计等。

3.可以根据需要进行筛选和排序，以便更好地查看和管理网络。

三、设备管理1.登录后，进入主页界面，点击“设备管理”模块进入设备管理页面。

2.在设备管理页面，可以查看和管理所有的设备，包括基站、交换机、路由器等。

3.可以进行设备的添加、删除、配置和状态监控等操作，确保设备的正常运行。

四、指标查询1.登录后，进入主页界面，点击“指标查询”模块进入指标查询页面。

2.在指标查询页面，可以选择需要查询的指标类型和时间，进行查询操作。

3. 查询结果将显示在页面上，可以导出为Excel或PDF格式，方便后续的分析和报告。

五、报表管理1.登录后，进入主页界面，点击“报表管理”模块进入报表管理页面。

2.在报表管理页面，可以选择需要生成的报表类型和时间范围，点击生成按钮生成报表。

六、告警管理1.登录后，进入主页界面，点击“告警管理”模块进入告警管理页面。

2.在告警管理页面，可以查看和管理网络中的告警信息，包括告警级别、告警描述和解决方案等。

3.可以设置告警的级别和处理方式，确保网络的安全和稳定。

以上是一份中兴LTE网管的操作指导，希望能够帮助您更好地进行LTE网络的管理和监控。

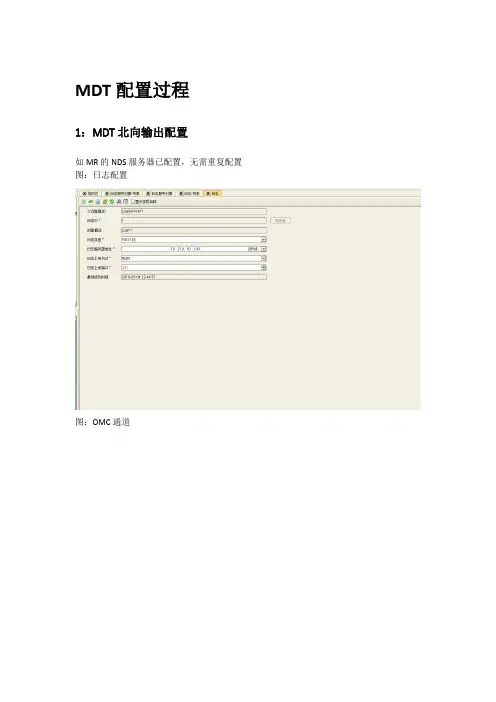

MDT配置过程1：MDT北向输出配置如MR的NDS服务器已配置，无需重复配置图：日志配置图：OMC通道2：功能激话MDT开关配置图：全局业务开关只开启基于管理的MDT功能开关3：基站鉴权开关关闭进入系统工具界面，同时按下M、G、C、T四个健，选择所需基站，忽略用户MDT权限选择Y，点击保存，点击任务对齐。

图X`4：任务配置图：基于管理的MDT跟踪范围-小区选择相应的网元和小区，可以导入网元和小区。

5：选择管理的MDT观察对象省网优要求开启IMMEDIATE的M1，M2和M3，以及RLF和LOGGED，由于我们网管不支持一个任务同时开启IMMEDIATE，RLF和LOGGED，所以需要针对这三个功能分别创建任务，共需要创建三个任务。

可以先创建IMMEDIATE任务，先选择M1,M2,M3创建任务，等下再分别选择RLF,LOGGED再分别创建任务。

6：基于管理的MDT跟踪参数设置NDS Receiver：选择跟MR同一个服务器M1触发机制：周期M1上报间隔：5120M1上报次数：无限制M1定位方法：GNSS and E-CIDGNSS UE占比：NSS UE占比，省网优没有强调，就让他们按默认设置就可以了，默认应当就是0%测量类型：选择inter，utran，gsm，不用选UTEAN，UTRAN是3G，目前没有，只要选择INTER 和GSM就可以，异频和GSM其它参数默认；Logged选择区域范围：只有在前面观察对象选择logged才设置该参数，跟踪类型选择”小区”图：基于管理的MDT跟踪参数-2当观察对象选择logged，才设置logged选择区域范围，Logged选择区域范围：跟踪类型选择”小区”，输入网元id(即前面选择的网元),用逗号分隔，然后再选择小区号（即前面选择的小区）。

7：基于管理的MDT同步任务注意：创建的任务有三个，一个任务测量对象为IMMEDIATE中的M1,M2,M3，一个任务测量对象为RLF还有一个任务测量对象为LOGGED8：开启后上NDS服务器上的相应目录看看是否有MDT文件生成9：指标观察基本性能指标至少包括：无线接通率、无线掉线率、切换成功率、RRC连接用户数、ERAB建立成功率、ERAB掉话率等。

中兴LTE网管操作指导4中兴网管操作指导一：账号登陆输入账号密码信息后请选择所要登陆地市的IP地址，具体操作如下图所示：IP地址添加若无所需登陆的地市IP，需自行添加新的IP地址，添加新的地市IP地址操作如下图所示：广东中兴片区各地市网管IP地址登陆成功后进去网管操作界面如下图：二．指标查询操作点击性能—>查询模板管理，操作如图所示：进入查询模板管理后，界面如下：查询模板选择选择需要的模板后右键按模板查询，操作如图：进入模板后界面如下：在逻辑过滤选项可以设置门限，使指标只输出低于或高于门限的小区：查询对象说明查询指标需对汇总对象与通配层次进行选择：汇总对象有4个选择项具体如下：所有位置汇总成一条（所有已选择的网元在设置后的时间粒度汇总成一条指标）汇总到“子网”（所有已选择的网元在设置后的时间粒度每个子网一条指标）汇总到“网元”（所有已选择的网元在设置后的时间粒度每个基站一条指标）汇总到“小区”（所有已选择的网元在设置后的时间粒度每个小区一条指标）。

中兴LTE网管常用操作概述(全面)4LTE网管U31使用说明：登陆客户端进入拓扑界面1：告警监控查询点击按钮，可以查询当前的告警；点击网元树，可以搜网管中某一个小区的所有历史告警和当前告警;点击可打开批量站点查询当前告警或历史告警如：双击一个故障站点可观察该站机架组（故障RRU位置，故障板件位置）：双击一条故障信息或者一个故障RRU或板件可获取具体故障解释：2：性能统计：（导出日报/TOP5等报表）如图打开如下：现有模板指标提取：分别选择所需的指标，查询的站点和查询时间粒度：收周记的时候，只有两个学生谈到了这个问题，他俩学习都比较好，而现在的座位不是很理想，他们都说按照成绩安排座位是个不错的方法，可以激发学生的学习的热情，调动学生的学习积极性，其中一个学生还说，他现在正在为取得选择座位的优先权而不懈努力。

这样的结果，正符合我的想法，于是我又对同学们说：“关于按照成绩安排座位的这件事情，有些同学已经发表了自己的意见，目前看来是百分之百的学生表示同意。

中兴LTE网管操作1中兴LTE网管操作一、开/闭基站1.1、开通基站1.打开后台OMMB软件：点击【视图】->【动态管理】，如下选择需要操作的基站（可多选）2.查询小区状态：单击动态命令，拖到最下方找到TD-LTE，双击查询小区状态，单击即可查询小区运行状态。

3.双击小区解除关断，在弹出的界面击运行按钮即可开通小区。

1.2、关闭基站双击小区关断点击运行按钮，输入验证码即可关闭小区。

二、查看告警信息2.1：确认基站是否为开通状态.首先确认该基站是否为开通状态，在配置管理中选择需要监测的基站点击修改区，在下方出来的界面中双击TD-LTE，确认基站为开通状态如下所示：若基站正式入网则在需要在修改基站的运维状态: 在配置管理中双击基站进行修改：2.2：具体告警查询点击【视图】->【告警监视】弹出告警界面，双击需要查看的基站：说明：若基站未出现告警则可进行单站优化，若出现告警则查看告警中兴LTE网管操作指导4中兴网管操作指导一：账号登陆输入账号密码信息后请选择所要登陆地市的IP地址，具体操作如下图所示：IP地址添加若无所需登陆的地市IP，需自行添加新的IP地址，添加新的地市IP地址操作如下图所示：广东中兴片区各地市网管IP地址登陆成功后进去网管操作界面如下图：二．指标查询操作点击性能—>查询模板管理，操作如图所示：进入查询模板管理后，界面如下：查询模板选择选择需要的模板后右键按模板查询，操作如图：进入模板后界面如下：在逻辑过滤选项可以设置门限，使指标只输出低于或高于门限的小区：查询对象说明查询指标需对汇总对象与通配层次进行选择：汇总对象有4个选择项具体如下：所有位置汇总成一条（所有已选择的网元在设置后的时间粒度汇总成一条指标）汇总到“子网”（所有已选择的网元在设置后的时间粒度每个子网一条指标）汇总到“网元”（所有已选择的网元在设置后的时间粒度每个基站一条指标）汇总到“小区”（所有已选择的网元在设置后的时间粒度每个小区一条指标）。

一、PCI修改操作：1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“配置管理”，如下图所示：3、点击完毕后右侧出现如下界面：然后按照下图所示选择：4、选择“配置数据批量修改”后，进入如下界面，然后选择要修改的基站5、如果进行PCI倒换，首先修改成其他PCI，然后再进行修改，例如：上图中需要1小区（243）和2小区（244）进行PCI互换，首先把1、2小区PCI修改成71,72（任意一个PCI，只要和本站的现有PCI不同就行）然后进行保存，6、后再次修改成要修改的值，再次点击保存，如下图所示：7、然后选择配置管理-》数据同步点击数据同步后出现如下对话框：同步完成后就修改成功了。

二、功率调整操作：1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“配置管理”，如下图所示：3、点击完毕后右侧出现如下界面：然后按照下图所示选择：4、选择“配置数据批量修改”后，进入如下界面，然后选择要修改的基站7、然后选择配置管理-》数据同步点击数据同步后出现如下对话框：同步完成后就修改成功了。

三、人工闭锁小区和解锁小区1、菜单栏：配置-》网元管理，点击网元管理2、右键点击上图中红色框中最后一个阳泉的网管，然后点击“启动网元管理”，等待加载完毕后，再次右键点击上图中的网管，选择“动态管理”，如下图所示：小区闭锁的命令为“立即关断小区”，小区解锁的命令为“解关断小区”，查询该小区是否被闭锁的命令为“查询小区状态”，运行后会弹出输入验证码的对话框，输入验证码后，点击确定，操作完成。

中兴LTE网管操作指导以下是中兴LTE网管的操作指南，涵盖了常见的功能和操作。

1.管理用户：中兴LTE网管支持多个用户的管理。

管理员可以创建、删除和修改用户，并为其分配相应的权限。

为了加强安全性，应为每个用户设置强密码，并定期更改密码。

2.设备配置：中兴LTE网管可以用于配置和管理LTE设备。

管理员可以通过网管访问设备的配置页面，并进行各种设置。

例如，管理员可以配置基站参数，如天线配置、频段选择和功率控制等。

3.告警管理：中兴LTE网管可以实时监测网络设备的工作状态，并生成告警信息。

管理员可以通过网管查看和处理这些告警。

对于重要的告警事件，网管可以发送邮件或短信通知管理员。

4.故障排除：当出现网络故障时，中兴LTE网管提供故障排除功能。

管理员可以通过网管查看设备的状态和性能指标，并进行故障诊断。

网管还提供了故障定位工具，用于定位故障的具体位置。

5.性能监测：中兴LTE网管可以监测和分析网络设备的性能指标。

管理员可以通过网管查看设备的实时性能，并生成性能报表。

这些性能报表可以用于判断网络的质量和稳定性，并进行性能优化。

6.维护管理：中兴LTE网管支持设备的维护管理。

管理员可以通过网管进行设备的软件升级、配置备份和恢复、参数导入和导出等操作。

网管还提供了设备健康检查功能，用于检查设备的健康状态。

7.安全管理：中兴LTE网管提供了一套安全管理功能，用于保护网络的安全性。

管理员可以通过网管设置访问控制策略、配置防火墙和安全认证等。

网管还提供了安全审计功能，用于审计用户的操作行为。

8.日志管理：中兴LTE网管可以记录和管理用户的操作日志。

管理员可以通过网管查看和用户的操作记录，并进行日志分析。

这些日志记录可以用于追踪用户的操作、进行安全审计和故障排查。

9.系统监控：中兴LTE网管提供了系统监控功能，用于监控网管服务器的状态和性能。

管理员可以通过网管查看服务器的CPU使用率、内存使用率、硬盘空间等指标，并及时采取相应的措施。

中兴LTE网管操作_最新4中兴LTE网管操作一、开/闭基站1.1、开通基站1.打开后台OMMB软件：点击【视图】->【动态管理】，如下选择需要操作的基站（可多选）2.查询小区状态：单击动态命令，拖到最下方找到TD-LTE，双击查询小区状态，单击即可查询小区运行状态。

3.双击小区解除关断，在弹出的界面击运行按钮即可开通小区。

1.2、关闭基站双击小区关断点击运行按钮，输入验证码即可关闭小区。

二、查看告警信息2.1：确认基站是否为开通状态.首先确认该基站是否为开通状态，在配置管理中选择需要查看的基站，双击；跳出“管理网元”界面，在：“管理网元”界面中查看网元运维状态，确认基站为开通状态如下所示：备注：LTE中网元运维状态共分为：开通、调测、告警调测、性能调测和未开通共计5种状态，我们可以根据需求设置具体的状态。

2.2：具体告警查询点击【视图】->【告警监视】弹出告警界面，双击需要查看的基站：说明：若基站未出现告警则可进行单站优化，若出现告警需查看告警信息内容，是否影响业务；若影响业务需通知相关人员排查故障解决后在进行单站优化。

三、查看当前用户数&经纬度信息3.1．查看当前用户数：1、点击【视图】->【诊断测试】，然后双击基站：中兴LTE网管操作1中兴LTE网管操作一、开/闭基站1.1、开通基站1.打开后台OMMB软件：点击【视图】->【动态管理】，如下选择需要操作的基站（可多选）2.查询小区状态：单击动态命令，拖到最下方找到TD-LTE，双击查询小区状态，单击即可查询小区运行状态。

3.双击小区解除关断，在弹出的界面击运行按钮即可开通小区。

1.2、关闭基站双击小区关断点击运行按钮，输入验证码即可关闭小区。

二、查看告警信息2.1：确认基站是否为开通状态.首先确认该基站是否为开通状态，在配置管理中选择需要监测的基站点击修改区，在下方出来的界面中双击TD-LTE，确认基站为开通状态如下所示：若基站正式入网则在需要在修改基站的运维状态: 在配置管理中双击基站进行修改：2.2：具体告警查询点击【视图】->【告警监视】弹出告警界面，双击需要查看的基站：说明：若基站未出现告警则可进行单站优化，若出现告警则查看告警中兴LTE网管操作指导4中兴网管操作指导一：账号登陆输入账号密码信息后请选择所要登陆地市的IP地址，具体操作如下图所示：IP地址添加若无所需登陆的地市IP，需自行添加新的IP地址，添加新的地市IP地址操作如下图所示：广东中兴片区各地市网管IP地址登陆成功后进去网管操作界面如下图：二．指标查询操作点击性能—>查询模板管理，操作如图所示：进入查询模板管理后，界面如下：查询模板选择选择需要的模板后右键按模板查询，操作如图：进入模板后界面如下：在逻辑过滤选项可以设置门限，使指标只输出低于或高于门限的小区：查询对象说明查询指标需对汇总对象与通配层次进行选择：汇总对象有4个选择项具体如下：所有位置汇总成一条（所有已选择的网元在设置后的时间粒度汇总成一条指标）汇总到“子网”（所有已选择的网元在设置后的时间粒度每个子网一条指标）汇总到“网元”（所有已选择的网元在设置后的时间粒度每个基站一条指标）汇总到“小区”（所有已选择的网元在设置后的时间粒度每个小区一条指标）。

中兴LTE网管操作指导第一部分：网管登录与基本操作1.打开浏览器，输入网管的IP地址，按下回车键。

2.在登录页面中，输入正确的用户名和密码，点击“登录”按钮。

3.登录成功后，进入网管的主页面。

你可以在左侧的菜单栏中找到各种功能选项。

4.在网管的主页面上方有一个工具栏，其中包括一些基本操作按钮，如新建、删除、修改等。

使用这些按钮可以进行常用的操作。

5.在使用网管进行操作之前，最好先备份现有的配置文件。

在网管的主页面上方工具栏中找到“备份”按钮，点击后按照提示进行备份。

6.如果需要还原配置文件，可以在主页面上方工具栏中找到“还原”按钮，点击后按照提示进行还原。

第二部分：LTE网关配置1.在网管的主页面左侧菜单栏中找到“LTE配置”选项，点击进入LTE网关配置页面。

2.在LTE网关配置页面中，你可以选择配置不同的参数，如接口设置、用户管理、安全配置等。

3.在接口设置中，你可以配置不同的接口，如WAN口、LAN口等。

点击相应的接口选项，然后选择“配置”，根据需要进行相应的配置。

4.在用户管理中，你可以添加、删除和修改用户。

点击“添加”按钮，在弹出的用户配置页面中填写相应的用户信息。

5.在安全配置中，你可以进行安全规则的设置。

点击“添加”按钮，在弹出的安全规则配置页面中填写相应的规则信息。

6.完成配置后，点击页面上方的“保存”按钮，以保存所做的修改。

第三部分：故障排除与维护1.如果LTE网关出现故障，你可以通过网管进行排除。

首先，在网管主页面上方的工具栏中找到“故障诊断”按钮，点击进入故障诊断页面。

2.在故障诊断页面中，选择相应的故障类型，然后点击“开始诊断”按钮。

3.网管将自动进行故障诊断，并给出相应的建议和解决方案。

4.如果需要进行维护操作，如固件升级、重启等，可以在网管主页面上方工具栏中找到相应的操作按钮，点击后按照提示进行操作。

5.在维护过程中，最好先备份配置文件。

在网管的主页面上方工具栏中找到“备份”按钮，点击后按照提示进行备份。

中兴LTE网管操作指导书一、登录网管系统1.打开浏览器，输入网管系统的IP地址。

2.输入用户名和密码进行登录。

二、查看设备列表1.在左侧菜单中选择设备管理。

2.在设备管理页面中，可以查看设备的详细信息，如设备名称、设备IP地址、设备状态等。

三、查看设备告警1.在左侧菜单中选择告警管理。

2.在告警管理页面中，可以查看设备的告警信息，如告警级别、告警描述、告警时间等。

四、配置设备参数1.在左侧菜单中选择配置管理。

2.在配置管理页面中，可以对设备进行参数配置，如IP地址、子网掩码、网关地址等。

五、查看性能统计1.在左侧菜单中选择性能统计。

2.在性能统计页面中，可以查看设备的性能统计信息，如带宽利用率、流量统计、用户数等。

六、进行维护操作1.在左侧菜单中选择维护管理。

2.在维护管理页面中，可以进行设备的维护操作，如重启设备、升级设备等。

七、备份和恢复配置1.在左侧菜单中选择配置管理。

2.在配置管理页面中，选择备份和恢复配置。

3.可以进行设备配置的备份和恢复操作。

八、查看日志信息1.在左侧菜单中选择日志管理。

2.在日志管理页面中，可以查看设备的日志信息，如系统日志、操作日志等。

九、查看系统状态1.在左侧菜单中选择系统管理。

2.在系统管理页面中，可以查看设备的系统状态，如CPU利用率、内存利用率等。

这是一个对中兴LTE网管进行操作的指导书，涉及了登录、设备管理、告警管理、配置管理、性能统计、维护管理、配置备份与恢复、日志管理和系统管理等方面。

通过这个指导书，您可以全面了解和掌握中兴LTE网管的操作方法。

中兴后台网管各项常用操作步骤截图
为方便初级网优工程师了解后台网管知识，本人把一些简单的中兴后台ems网管操作进行了步骤截图，避免了文字内容的不直观，方便大家进行操作。

最好在后台工程师的指导下操作，防止操作失误导致事故。

各地市可能有些不同，仅供参考！
1、常用参数位置
2、查看临区关系
3、查看常用指标
4、查询基站经纬度
5、单板复位
6、修改基站发射功率
7、开闭站和调测小区
7、开站参数配置
1配置数据批量修改
2选择网元
3PCI，TAC修改
4基带资源
5无线业务配置
6系统内测量参数配置
7系统间测量参数配置
8测量配置索引集
9其他参数核查
开站-表1
开站-表234 8、配置站间X2
9、频谱扫描
9、外部邻区配置
配置邻接关系
添加邻接小区
修改小区个体偏移CIO 10、信令跟踪
修改ＰＣＩ。
