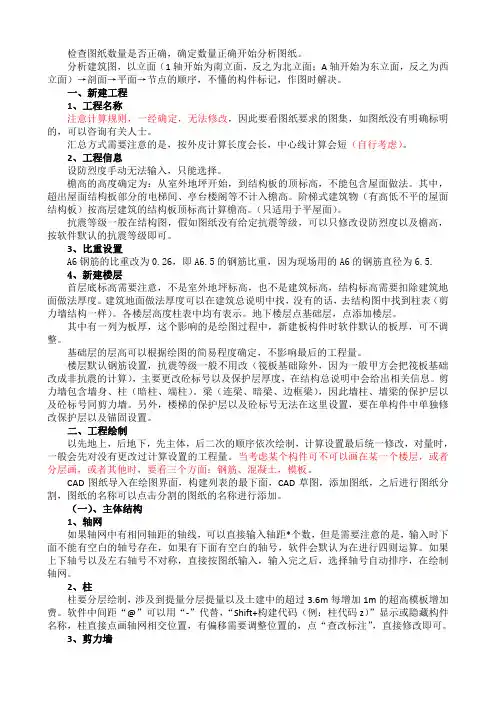

检查图纸数量是否正确,确定数量正确开始分析图纸。
分析建筑图,以立面(1轴开始为南立面,反之为北立面;A轴开始为东立面,反之为西立面)→剖面→平面→节点的顺序,不懂的构件标记,作图时解决。
一、新建工程1、工程名称注意计算规则,一经确定,无法修改,因此要看图纸要求的图集,如图纸没有明确标明的,可以咨询有关人士。
汇总方式需要注意的是,按外皮计算长度会长,中心线计算会短(自行考虑)。
2、工程信息设防烈度手动无法输入,只能选择。
檐高的高度确定为:从室外地坪开始,到结构板的顶标高,不能包含屋面做法。
其中,超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。
阶梯式建筑物(有高低不平的屋面结构板)按高层建筑的结构板顶标高计算檐高。
(只适用于平屋面)。
抗震等级一般在结构图,假如图纸没有给定抗震等级,可以只修改设防烈度以及檐高,按软件默认的抗震等级即可。
3、比重设置A6钢筋的比重改为0.26,即A6.5的钢筋比重,因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意,不是室外地坪标高,也不是建筑标高,结构标高需要扣除建筑地面做法厚度。
建筑地面做法厚度可以在建筑总说明中找,没有的话,去结构图中找到柱表(剪力墙结构一样)。
各楼层高度柱表中均有表示。
地下楼层点基础层,点添加楼层。
其中有一列为板厚,这个影响的是绘图过程中,新建板构件时软件默认的板厚,可不调整。
基础层的层高可以根据绘图的简易程度确定,不影响最后的工程量。
楼层默认钢筋设置,抗震等级一般不用改(筏板基础除外,因为一般甲方会把筏板基础改成非抗震的计算),主要更改砼标号以及保护层厚度,在结构总说明中会给出相关信息。
剪力墙包含墙身、柱(暗柱、端柱)。
梁(连梁、暗梁、边框梁),因此墙柱、墙梁的保护层以及砼标号同剪力墙。
另外,楼梯的保护层以及砼标号无法在这里设置,要在单构件中单独修改保护层以及锚固设置。
二、工程绘制以先地上,后地下,先主体,后二次的顺序依次绘制,计算设置最后统一修改,对量时,一般会先对没有更改过计算设置的工程量。
00从计算设置学平法之七00——基础主梁的计算设置介绍00基础主梁钢筋的计算主要是底部和顶部的贯通纵筋、底部非贯通纵筋、侧面纵向构造钢筋和箍筋的计算,算法主要来源于04G101-3;00一、算量基本方法:00一、底部和顶部贯通纵筋:00(一)端部外伸时底部和顶部贯通纵筋:00端部外伸时上部第一排纵筋和下部最底排纵筋伸至边缘弯折,弯折长度为12*d;底部非底排纵筋伸至边缘即可;上部非第一排纵筋不伸入外伸端,伸入支座对边弯折,弯折长度为12*d;计算规则来源于平法04G101-3第29页。
在软件中是通过基础主梁节点设置第一项“基础主梁端部外伸构造”来设置。
00注意:基础梁底部纵筋多于一排时用斜线“/”隔开,如:2B25/4B28;则表示底部最底排纵筋是4B28,底部第二排是2B25。
00(二)端部无外伸时底部和顶部贯通纵筋:00端部无外伸时,根据平法04G101-3第29页,要求基础梁底部和顶部纵筋成对连通设置,底部和顶部多出的钢筋伸至端部弯折,弯折长度为15*d;软件采用传统算法,底部和顶部第一排纵筋伸至对边弯折,弯折长度为h/2,其余钢筋伸至端部弯折,弯折长度为15*d。
软件中是通过基础主梁节点设置第二项“基础主梁端部无外伸构造”来设置。
00(三)基础主梁顶部有高差时纵筋的计算:00下部纵筋连续通过支座;低跨上部纵筋伸入支座内,伸入长度为la;高跨上部第一排纵筋伸入低跨梁内,伸入长度为la;非第一排纵筋伸入支座内la。
计算规则来源于平法04G101-3第30页。
在软件中是通过基础主梁节点设置第三项“基础主梁顶有高差构造”来设置。
00(四)基础主梁底部有高差时纵筋的计算:00上部纵筋贯穿支座;下部最底排纵筋伸入高跨梁内,伸入长度为la;非底排纵筋伸入支座内锚固,伸入长度为la;计算规则来源于平法04G101-3第30页。
在软件中是通过基础主梁节点设置第四项“基础主梁底有高差构造”来设置,在节点设置中输入放坡角度,底部钢筋计算时会按照角度计算斜长。

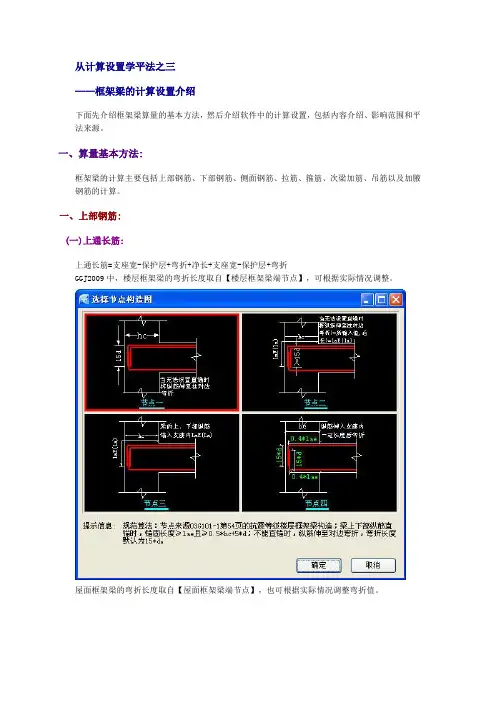

从计算设置学平法之三——框架梁的计算设置介绍下面先介绍框架梁算量的基本方法,然后介绍软件中的计算设置,包括内容介绍、影响范围和平法来源。
一、算量基本方法:框架梁的计算主要包括上部钢筋、下部钢筋、侧面钢筋、拉筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。
一、上部钢筋:(一)上通长筋:上通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折GGJ2009中,楼层框架梁的弯折长度取自【楼层框架梁端节点】,可根据实际情况调整。
屋面框架梁的弯折长度取自【屋面框架梁端节点】,也可根据实际情况调整弯折值。
(二)支座钢筋:中间支座:支座筋=搭接+伸入跨中长度+支座宽+伸入跨中长度+搭接端支座:支座筋=搭接+伸入跨内长度+支座宽-保护层+弯折根据原位标注中支座钢筋的位置,可计算出上述两种情况的支座钢筋,其中端支座的端部弯折的计算同上通长筋。
第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第6项、第7项和第8项。
当左右跨不等时,伸入小跨内负筋的L取值为计算设置第9项。
如果支座钢筋与跨中钢筋相同,软件可以自动连通计算。
(三)跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。
如果原位标注上相邻两跨的跨中钢筋相同,软件可以自动连通计算。
上部非通长筋与架立筋的搭接长度取计算设置第5项。
二、下部钢筋:(一)下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。
(二)下部钢筋:(1)下部钢筋中间支座:下部钢筋=直锚+净长+直锚端支座:下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置,可计算出上述两种情况的下部钢筋,其中端支座的端部弯折的计算同上通长筋。
(2)下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第11项。
三、楼层框架梁的变截面计算:GGJ2009中,楼层框架梁的变截面计算,软件内置了3个节点设置处理各种变截面情况(每个节点设置包含了平法图集的各种构造要求),根据标高关系可以自动匹配到相应的节点设置。
从计算设置学平法之六——基础的计算设置介绍基础主要包含:条形基础、独立基础、筏形基础、基础板带、集水坑、桩承台、柱墩。
条基中的钢筋有受力筋、分布筋;独基中主要有受力筋,有些会配置短向加强筋和柱间配筋,带短柱杯口的在短柱中会配置纵筋和箍筋;筏基中一般有底筋、面筋、中间层筋、非贯通筋;基础板带主要有上下部受力筋;集水坑一般有底筋、面筋、坑壁水平筋、斜面钢筋;桩承台的钢筋有横向、纵向、侧面受力筋、加强筋;柱墩主要有纵筋、箍筋。
下面我们一起来学习一下基础中各构件的特点及钢筋的计算:一、算量基本方法:一、条形基础:1.受力筋:受力钢筋的长度应根据计算设置中所设定的计算方法进行计算:条基宽度>=设定值,L=条基宽度*0.9;条基宽度<设定值,L=条基宽度-2*bhc。
2.分布筋:条基分布钢筋的计算需要考虑条基的主次:主条基(贯通条基):L=条基长度-2*bhc;次条基(非贯通条基):(1)两端都与主条基相交:L=次条基净长度+2*L1;(2)一端与主条基相交:L=次条基净长度-bhc+L1。
次条基净长度:两端与主条基相交时为两相邻主条基之间的净空尺寸,一端与主条基相交时为次条基长度扣除相交的主条基的长度;L1取计算设置中的第8项所设置的值,系统默认为150。
二、独立基础:1.受力筋:受力钢筋的长度应根据计算设置中所设定的计算方法进行计算:还需要考虑钢筋的弯折设置:基础底长>=设定值,L=基础底长*0.9+2*Lw;基础底长<设定值,L=基础底长-2*bhc+2*Lw。
三、筏形基础:说明:基础板带的算法同筏板钢筋的算法,当遇到筏板变截面时,按照相应的筏板变截面节点计算;当筏板钢筋遇基础梁构件时,按照梁板式筏形基础节点计算;当筏板钢筋遇剪力墙构件时,按照平板式筏形基础节点计算,在此主要讲述梁板式筏板钢筋的计算。
1.端部构造:(1)端部等截面外伸:(2)端部变截面外伸:节点一:节点二:(3)端部无外伸节点:(4)中层钢筋端头节点(包含遇集水坑的情况):2.变截面部位构造:(1)筏板顶部有高差:(2)筏板底部有高差:(3)筏板顶部、底部均有高差顶:顶部、底部的钢筋均按相对应的节点计算;(4)中间层钢筋变截面构造:3.筏板遇集水坑:按下图节点计算:4.筏板遇承台、独基、柱墩:按下图节点计算:相关计算原则:筏板钢筋扣减独立基础、桩承台:(1)当独基或桩承台与筏板顶面和底面都相交时,按实际的三维体计算筏板钢筋扣独基和承台;(2)当筏板/板的底标高与承台/独立基础相交或相切,则底筋取属性设置,且从筏板/板底标高与承台/独立基础相交位置进行扣减;筏板钢筋扣减柱墩:(1)对于下柱墩,优先按与筏板底标高相交的范围,计算筏板钢筋的扣减;当与筏板底面不相交,而与顶面相交时,按与顶面相交的范围计算钢筋扣减;(2)对于上柱墩,优先按与筏板顶标高相交的范围,计算筏板钢筋的扣减;当与筏板顶面不相交,而与底面相交时,按与底面相交的范围计算钢筋扣减。

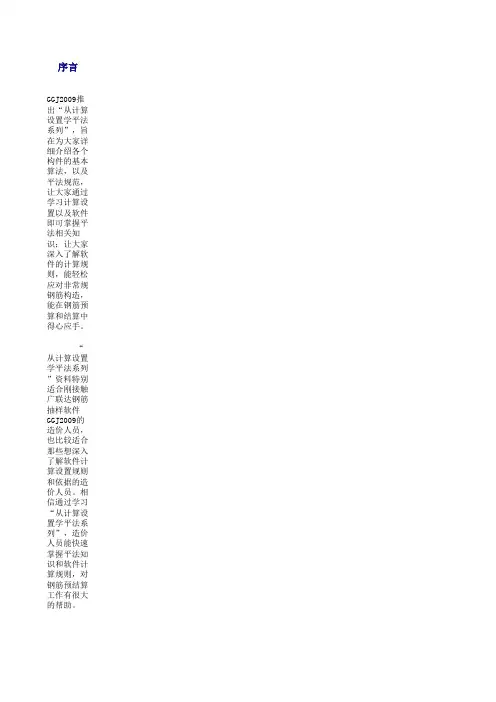

序言GGJ2009推出“从计算设置学平法系列”,旨在为大家详细介绍各个构件的基本算法,以及平法规范,让 “从计算设置学平法系列”资料特别适合刚接触广联达钢筋抽样软件GGJ2009的造价人员,也比较适合那 “从计算设置学平法系列”,只在导航栏“工程设置”→“计算设置”页面显示,可以通过“帮助”菜单从计算设置学平法之一——柱/墙柱的计算设置介绍柱/墙柱是指框架结构中的框架柱、剪力墙结构中的暗柱、端柱。
一、算量基本方法:柱/墙柱钢筋的计算主要是纵筋和箍筋的计算,并因所处楼层的不一样,计算也略有不一样;一、基础层:(一)柱/墙柱主筋:基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+插筋弯折GGJ2009中,伸入上层的钢筋长度可通过调整第18项来设置,插筋弯折长度可通过第16项设置;(二)基础内箍筋:基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算。
二、中间层:(一)柱纵筋:中间层纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度(二)柱箍筋:中间层箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距-103G101-1中,关于柱箍筋的加密区的规定如下1.首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3;上部取Max{500,柱长边尺寸,Hn/62.首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6};梁节点范围内加密三、顶层:顶层框柱因其所处位置不同,分为角柱、边柱和中柱,且不同位置的柱纵筋的顶层锚固各不相同。
(见03G10(一)边角柱:边角柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢?边角柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固:a、内侧钢筋锚固长度为 弯锚(≦Lae):梁高-保护层+12d直锚(≧Lae):梁高-保护层b、外侧钢筋锚固长度为:≧1.5Lae顶层边角柱外侧钢筋节点顶层边角柱内侧钢筋节点(二)中柱:中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,中柱顶层纵筋的锚固长度为 弯锚(≤Lae):梁高-保护层+12d 直锚(≥Lae):梁高-保护层二、软件计算设置:一、公共设置项:2.柱/墙柱在基础插筋锚固区内的箍筋数量:来源:04G101-3第45页;说明:基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动,一般是两肢箍,通常按2根进行计影响范围:基础内箍筋的数量;3.梁(板)上柱/墙柱在插筋锚固区内的箍筋数量:来源:03G101-1第39页;说明:简单说就是从梁上起的柱。
广联达钢筋算量基础培训教程 ------供初学者有较好的参考价值GGJ2009产品通过画图的方式,快速建立建筑物的计算模型,软件根据内置的平法图集和规范实现自动扣减,准确算量。
内置的平法和规范还可以由用户根据不同的需求,自行设置和修改,满足多样的需求。
在计算过程中工程造价人员能够快速准确的计算和校对,达到钢筋算量方法实用化,算量过程可视化,算量结果准确化。
做工程的构件绘制流程使用GGJ2009做实际工程,一般推荐用户按照先主体再零星的原则,即先绘制和计算主体结构,再计算零星构件的顺序。
1、针对不同的结构类型,采用不同的绘制顺序,能够更方便的绘制,更快速的计算,提高工作效率。
对不同结构类型,推荐用户的绘制流程如下;剪力墙结构:剪力墙→门窗洞→暗柱/端柱→暗梁/连梁;框架结构:柱→梁→板;框剪结构:柱→剪力墙板块→梁→板→砌体墙板块;砖混结构:砖墙→门窗洞→构造柱→圈梁。
2、根据结构的不同部位,推荐使用的绘制流程为:首层→地上→地下→基础。
构件图元及分类构件:在软件中柱、墙、梁等8种构件大类型;其下面还会区分类型小类,如柱有柱、构造柱类型;柱在图纸中又有KZ1、KZ2……。
那么这里的KZ1、KZ2就叫构件。
图元:在软件中是指构件绘制到绘图区后,能看到的图形就称为图元。
如KZ1绘制到轴网上,首层有10个KZ1,那么这10个KZ1就叫柱图元。
工程实际中的构件按照图元形状可以划分为点状构件、线状构件和面状构件。
1)点状构件包括柱子,门窗洞口、独立基础、桩、桩承台等;2)线状图元包括梁、墙、条基等;3)面状构件包括现浇板、筏板等。
【点】画法【点】画法适用于点式构件(例如柱子)和部分面状构件(例如现浇板)。
操作方法如下:第一步:在“构件工具条”选择一种已经定义的构件,如KZ-1;第二步:在“绘图工具栏”选择【点】;第三步:在绘图区,鼠标左键点击一点作为构件的插入点(只有鼠标指针显示为“”才能绘制),完成绘制。
广联达钢筋画法今天我来谈谈学习平法的感受及学习技巧。
很多自学平法图集的人在学习平法的时候,抱怨平法图集太多,构件锚固搭接格式千奇百怪,节点繁多,投入了很多精力,一页一页的看,自以为自己下了很多功夫(在大学的时候我就是这样的,可是到头来还是记不住,也不得要领)。
我觉得这是缺乏系统的学习方法,因为没有掌握系统的学习、整理方法。
今天就给大家一点学习平法图集的提示,虽然我也是在学习阶段,但我相信不会太久我就可以掌握它。
我们要学习框架柱的构造。
那么我的步骤就是:(1)看图集目录。
看目录的目的就是要掌握这本图集的框架是怎样的,然后掌握你需要计算的目标构件的框架。
比如框架柱的第一部分讲的是制图规则P8到P12,第二部分讲的是标准构造详图P57-P66,其实每个构件都是讲先讲制图规则,这也是你想读懂结施图必须要掌握的内容,掌握注写方式不同,掌握标注方式的不同,掌握每一个字母代号的含义等。
(2)对照多本图集把框架柱的钢筋骨架进行系统的梳理,这一步尤为重要。
梳理的结果主要是知道的东西要清楚,柱子有哪些钢筋(纵筋+箍筋),纵筋在不同层(基础层,中间层,顶层或者其他情况),然后看各个楼层的钢筋构造,比如1.基础层的构造有基础插筋;2. 中间层的情况就可以大致分为三种情况,包括截面无变化的情况,截面变化的情况,变钢筋的情况;3.那顶层呢,边柱和角柱的情况;4. 其他有哪些情况呢:墙上柱和梁上柱的情况;5.然后是箍筋,箍筋主要分清楚加密区和非加密区,还要注意节点区。
第二步就是做到这样,是不是框架就有了,是不是记忆就深刻忘不了呢。
基础柱墙梁板你都按这种思路,分层分构件分钢筋类型分页码分节点(就总结成五分法)去学习,别一页一页往后翻,这样是不是效果更好。
(3)对照每一种构造情况,找到它所属的页码。
这个主要也是帮助你记忆的。
因为我希望我做了几个工程过后,我的一项基本素质就必须得建立起来。
这项基本素质是什么呢:看到图纸,看到构件,看到节点,你就知道它在图集的哪一页,比如查锚固搭接在那一页,比如梁包柱或者柱包在那一页,比如剪力墙拉筋的设置方式在第几页,比如板温度筋梁侧面钢筋柱差劲条基十字转角丁字角及各类外伸在哪一页。
广联达GGJ钢筋教程广联达 GGJ 钢筋——基础篇1、在楼层管理当中,基础层的层高应如何定义, 答:1、基础底板的高度;2、如果没有地下室时从 0.00 开始定义。
2、在实际工程中基础次梁与基础主梁相交时,相交节点是不布置箍筋的。
软件可以正确处理吗, 答:在基础梁的属性中可选择箍筋是否贯通,这样就可以直接处理了。
3、在实际工程中,独立基础中有上下两层钢筋,软件应如何处理, 答:软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法,即B12200/B14200,斜杠前表示下部,斜杠后表示上部;当上下部钢筋弯折长度不同时,可在独立基础的计算设置中第 17 和 18 项进行调整;注意:此处理情况适用于同截面内上下不同配筋的情况。
4、图纸设计时要求当独立基础的长度和宽度大于2500 时,钢筋是交错布置的,软件应如何处理,答:在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项,自动按此进行计算;另外,如果图纸要求的独立基础长度和宽度是其他数值时,也可在计算设置当中第14 条进行调整。
5、在实际工程中,独立基础平面不是矩形的,是异形的,软件能否处理, 答:软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型,都可以来处理平面异形的独立基础。
对于钢筋的配筋方向与软件黙认不同的情况时,软件还提供了调整配筋方向功能,可根据不同要求进行调整。
6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里, 答:因为以前独立基础中只有矩形独立基础,新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础,这样钢筋图形互导的问题就不存在了。
7、条形基础中分布筋我不想让它通算,应如何处理, 答:软件在计算设置中增加了条基 L 形相交时分布筋是否贯通的选项,只要选择即可。
8、请问条形基础的受力筋根数软件是如何计算的, 答:软件有相应的黙认原则,当与您手工计算不一致时可查看其计算设置。
我画的约束边缘构件有阴影区和非阴影区,如果非阴影区的拉筋在其他钢筋里编辑,我看过了,没有我想要的135度弯钩,请问这样如何解决您可以在【工具】菜单下的【自定义钢筋图形】功能先定义好您想要的图号,然后,在单构件输入中新建一个柱,在自定义图库中选择对应的图号即可请问,09版的广联达钢筋图形如何导到图形算量里在图形算量中新建一个工程,选择工程菜单下的导入钢筋(GGJ2009)工程即可你好,请教关于L形暗柱钢筋画法,软件中的拉筋是直弯钩,而我的是矩形的,我在其它箍筋里输入矩形箍筋,可拉筋又去不掉,这样不是算多了,但在其它箍筋中不输入,拉筋里输入的话箍筋不是又算少了?这因该怎么办?迫切得到您的指点。
对于软件中没有的图号,建议您使用自定义钢筋图形处理,具体的操作步骤是:在【工具】菜单下的【自定义钢筋图形】功能先定义好您想要的图号,然后在单构件输入中新建一个柱,在自定义图库中选择对应的图号你好,请问钢筋翻样与钢筋抽样是同属一词吗?两者有什么不同,钢筋翻样能不能用GGJ2009做,如果能,它们在GGJ2009中是如何体现出来的呢?另外,什么时候应是抽样,什么时候又应是翻样呢?钢筋翻样与钢筋抽样不同的。
钢筋翻样,是建筑工地的技术人员、钢筋工长或班组长,把建筑施工图纸和结构图纸中各种各样的钢筋样式、规格、尺寸以及所在位置,按照国家设计施工规范的要求,详细的拉出清单,画出组装构图,作为作业班组进行生产制做装配的依据。
GGJ2009的全称是钢筋抽样软件GGJ2009,主要是用于预算的软件,所以暂时不能用于钢筋翻样(下料)专家你好,独立基础的底标高为-1.3米,j基础顶标高为-0.8,我设置基础层层高为1.3米,独立基础上面的柱的箍筋间距为100,为什么箍筋的数量只有两个,我设置的基础层的柱底标高:基础顶标高;顶标高:层顶标高,难道基础层的柱和其它层的柱有特别设置吗?柱在基础锚固区内的箍筋数量是两根(根据计算设置第一项),基础以上的部分会根据箍筋间距计算。
按照您上面给的数据,我们这里的计算结果是 Ceil(750/100)+1+2,如下图所示,请检查一下您的设置专家你好,独立基础的底标高为-1.3米,j基础顶标高为-0.8,我设置基础层层高为1.3米,独立基础上面的柱的箍筋间距为100,为什么箍筋的数量只有两个,我设置的基础层的柱底标高:基础顶标高;顶标高:层顶标高,难道基础层的柱和其它层的柱有特别设置吗?柱在基础锚固区内的箍筋数量是两根(根据计算设置第一项),基础以上的部分会根据箍筋间距计算。
按照您上面给的数据,我们这里的计算结果是 Ceil(750/100)+1+2,如下图所示,请检查一下您的设置在钢筋算量2009中弧形梁怎么画,钢筋怎么布置上去?请问这样的问题如何解决?用三点画弧绘制,然后在原位标注表格中输入梁内各跨的钢筋信息请问,在屋面坡起后,梁平齐顶板,但是如果还有分层二的平板在梁的范围内,梁就会自动平齐下方的板,怎么处理?梁平齐板顶时,会自动找本层中标高最高的板,不应再自动平齐您说的分层二中较低的板,请您检查一下板的标高门联窗属性定义中“窗距门相对高”“门左右/上下扣尺”“窗上下/左右扣尺”都是什么意思呢下图中这些指标都是多少呢,之前请教过其他人,但是有很多种说法,所以请教一下专家~谢谢!“窗距门相对高”,就是钢筋软件门联窗属性中的窗距门底高度“门左右/上下扣尺”“窗上下/左右扣尺”,在钢筋软件中不需要扣除这几个长度,在图形算量中需要考虑专家你好,所有露天板上部无钢筋区域另配A8@200的抗温度钢筋网,与板负钢筋的搭接长度用300,请问怎样布置~~~在(钢筋算量)中?新建一个板受力筋,类别选择温度筋,输入钢筋信息A8@200 然后在构件属性第十项-计算设置中,修改公共设置项第六项【温度筋与负筋(跨板受力筋)的搭接长度】为300 最后绘制双向的温度筋就可以了识别CAD梁时,点选识别原位标注时,只能一个个点原位标注然后右键确定,如果有很好梁及很多跨时,这个好耗时间,能不能框选一定范围的原位标注一起标识啊?目前软件提供了2种识别梁原位标注的方式。
单构件识别梁原位标注:这种方式可以一次识别整个梁的原位标注点选识别梁原位标注:这种方式是通过点选原位标注的方式识别,比上一种操作方式相对复杂一些,但是识别率高请问: JL-8(1)(250*450) A8@200(2) 3C14;4C22 这种梁在钢筋算量软件的定义中如何输入信息?哪个是上部钢筋哪个是下部钢筋?下图是这个梁在钢筋算量中的定义。
对于基础梁来说,集中标注上,底部钢筋在前,顶部钢筋在后2009,同一跨内的梁.如果钢筋不同怎么去输入?在梁原位标注表格或者绘图界面的梁原位标注上输入,如下图所示自动生成吊筋中具体怎么操作?怎么看?先识别好梁,然后点击自动生成吊筋按钮,输入吊筋信息,确定后点选或框选梁,右键确定即可怎么样在软件里把10以内、10以外的圆钢和带肋钢分开,10以内的带肋钢是套10以内圆钢的定额吗,不同价格不同规格的钢筋怎样组成定额里的10以内、10以外的圆钢和带肋钢的预算价,另外砌体加筋每500高2c6通长布置怎么在软件里设置,我用的是10.0. 还有,我把3.6层高的裙楼块提取合并到层高3米的主楼里,前者的层高怎么变成3米了。
谢谢专家回复 2010-8-3 11:31:05中评钢筋软件中的钢筋定额表是根据各地定额统计的,这个与您新建工程时选择的报表类别有关。
另外,关于块提取的问题,如果在您保存的块里构件的标高已经为非默认值,提取后也会按照您修改的标高显示的在钢筋算量2009中,工程的老虎窗顶穹型板怎么画,钢筋怎么布置上去?请问这样的问题如何解决?目前GGJ2009中还没有老虎窗构件,暂时只能用板来代替,将几块板绘制成老虎窗的形状、然后布置上板的钢筋就可以了钢筋算量中,如果框架柱是异形柱,而现在软件还是默认的按03G101图集梁的钢筋按lae或深入支座0.4lae+15d计算,但是异形柱规范中要求达到直锚也应伸入到构件边或直锚达不到要求则需伸入到对边后弯折15的。
这部分的差量只能手动调节吗????是否有简便方法!!!软件可以根据支座长度是否需要弯折的,楼层框架梁默认的端部节点一即可自动判断,如图所示你好。
请问“180/4 φ18@400是什么意思”这类型的标注不是平法图集中的,请注明一下出处和完整的描述,以便我们准确地了解您的需求,谢谢我做的工程砌体加筋怎么做!比较头疼!比如下边的图形。
根据图纸中设计总说明里的要求布置一般是外墙转角及内外墙交接处要设置砌体加筋,在定义界面新建相应类型的砌体加筋,再绘制就可以了请教老师,如果在单构件输入中设置钢筋,钢筋报表总量上含里面的钢筋量吗?如何查看单构件钢筋总量?单构件输入中的钢筋量会统计到报表中。
可以在【设置报表范围】中取消选择【绘图输入】,即可看到单构件输入中的钢筋总量多边异形承台需要每边布置弯起钢筋,承台加强筋可处理钢筋布置条数问题,但弯起筋不能处理,如何办好?再请教下承台加强钢筋起步是从承台边缘起计还是扣除保护层后起计?在承台钢筋属性编辑器的计算设置里面,弯起钢筋不能设置为如6.25d等小数点倍数d的情况,如何处理?承台加强筋的弯起,目前只能在计算结果中手工输入再锁定图元,暂时还不能调整和输入弯起钢筋承台加强筋的起步默认是承台的保护层厚度,也就是从承台边缘起记的工程实例中室内外高差1.20M 独立柱基础高 600MM, 用GGJ2009抽筋,经查报表,基础层(即正负零以下)框架柱箍筋(A8@100/200,4*4)只有2道,显然是不对的,请问如何解决.谢谢!柱在基础锚固区内,软件的默认设置是只计算2根,如下图。
请检查一下您工程中的基础层层高是否为独基的高度不同楼层同名楼板上钢筋相同,有没有快速的画法可以使用楼层菜单下的两个层间复制图元的命令:从其它楼层复制构件图元,复制选定图元到其它楼层。
将相同的部分复制一下就可以了请问:图中桩承台钢筋如何在软件中输入计算比较好?在定义界面,新建一个自定义承台,然后用直线绘制出图纸中的截面形状即可混合式基础中,基础梁或基础拉梁与符板连接时,请问以那为支座锚固,请注明答案来源1、基础主梁优先以柱、桩、承台、独立基础为支座,其次考虑基础主梁为支座。
2、基础次梁优先以柱、桩、承台、独立基础为支座,其次考虑基础主梁为支座。
以上内容来自平法图集06G101-6以及实际施工经验。
请问:JL-8(1)250X300 a8@200(2) 3c12;4c14 此标注在钢筋算量软件梁的定义中应怎样输入钢筋信息?即哪个是上部钢筋哪个是下部钢筋?专家回复 2010-8-3 13:37:11下图是这个梁在钢筋算量中的定义。
对于基础梁来说,集中标注上,底部钢筋在前,顶部钢筋在后钢筋2009桩螺旋箍筋计算公式请专家讲解一下GGJ2009的桩螺旋箍筋计算中,先根据桩直径以及箍筋间距计算出每一小段螺旋箍筋的斜长,然后根据桩长、直径和箍筋间距计算出段数,最后根据斜长乘以段数计算出螺旋箍筋的总长。
以下是我们这里一个桩螺旋箍筋的计算结果,请您按照此图片理解一下请问专家:钢筋的接头如何计算?钢筋的接头个数应按照钢筋的实际长度/定尺长度计算,GGJ2009中可以设置各类型构件的搭接定尺长度,下图为软件中的默认设置专家:你好!我是GGL 2009的初学者,我按照要求全部把柱、梁、板、独立基础的钢筋全部布置好了,汇总计算后,查看基础层的柱钢筋,发现:并没有把我设置的弯折长度200mm加上去,我不知道问题出在哪里?有解决的办法吗?有人说我没画上,但看基础层的柱钢筋属性里有钢筋。
呵呵,请指教下,谢谢了!如果我表述的不够清楚的话,请问可不可以远程操作?请您附上图片说明一下,您所设置的弯折长度200mm是在哪里输入的。
如果是在计算结果中输入的,要把您修改过的柱图元锁定,否则重新计算会覆盖掉您修改的结果,如下图所示怎么定义柱子,设置钢筋在定义界面新建柱,全部纵筋输入40C28。
