风管系统设计及安装规范

通风风管施工安装规范一、材料规定1、各类板材、管材等应有质量证明文献(涉及出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量规定。

风管板材厚度规格规定：二、安装规定1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计规定期，对不保温风管应符合下表的规定。

对于保温风管的支、吊架间距无设计规定期，按下表间距规定值乘以0.85。

螺旋风管的支、吊架间距可以适当增长。

支、吊架间距在法兰上。

2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管同样采用支、吊托架，但一般以吊架为主，支架间距按下表的规定制作安装，但需做好以下几点：2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。

在无特殊规定的情况下，法兰垫料按下表选用。

法兰垫料材质的选用①抱箍式连接：重要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：重要用于矩形或圆形风管连接。

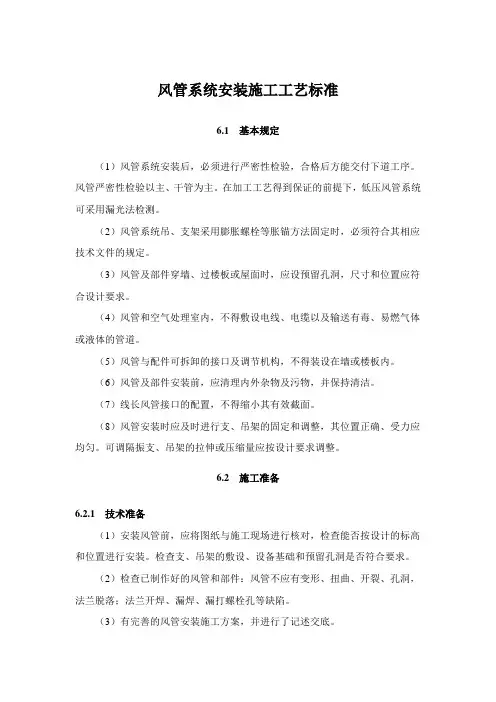

风管系统安装施工工艺标准6.1 基本规定（1）风管系统安装后，必须进行严密性检验，合格后方能交付下道工序。

风管严密性检验以主、干管为主。

在加工工艺得到保证的前提下，低压风管系统可采用漏光法检测。

（2）风管系统吊、支架采用膨胀螺栓等胀锚方法固定时，必须符合其相应技术文件的规定。

（3）风管及部件穿墙、过楼板或屋面时，应设预留孔洞，尺寸和位置应符合设计要求。

（4）风管和空气处理室内，不得敷设电线、电缆以及输送有毒、易燃气体或液体的管道。

（5）风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。

（6）风管及部件安装前，应清理内外杂物及污物，并保持清洁。

（7）线长风管接口的配置，不得缩小其有效截面。

（8）风管安装时应及时进行支、吊架的固定和调整，其位置正确、受力应均匀。

可调隔振支、吊架的拉伸或压缩量应按设计要求调整。

6.2 施工准备6.2.1 技术准备（1）安装风管前，应将图纸与施工现场进行核对，检查能否按设计的标高和位置进行安装。

检查支、吊架的敷设、设备基础和预留孔洞是否符合要求。

（2）检查已制作好的风管和部件：风管不应有变形、扭曲、开裂、孔洞，法兰脱落；法兰开焊、漏焊、漏打螺栓孔等缺陷。

（3）有完善的风管安装施工方案，并进行了记述交底。

（4）安装用工机具、计量器具准备齐全，并检查使用性能完好。

6.2.2 材料要求（1）各种安装材料产品应具有出厂许可证书或质量鉴定文件。

（2）型钢（包括扁钢、角钢、槽钢、圆钢）应按照国家现行有关标准进行验收。

（3）螺栓、螺母、垫圈、膨胀螺栓、铆钉、拉铆钉、石棉绳、橡胶板、密封胶条、电焊焊条等应符合产品质量要求，不得存在影响安装质量的缺陷。

6.2.3 主要机具（1）常用工具：扳手（活动扳手、双头扳手、套筒扳手、梅花扳手），改锥（一字改锥、十字改锥），手电钻，冲击电钻，台钻，射钉枪，磨光机，交、支流电焊机（移动式），倒链（包括加长链倒链），木锤，拍板，麻绳等。

（2）测量工具：水平尺、钢直尺、钢卷尺、水平仪，线坠（磁力线坠）、角尺。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求：二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以。

螺旋风管的支、吊架间距可以适当增加。

支、吊架间距在法兰上。

2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支架间距按下表的要求制作安装，但需做好以下几点：2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。

风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。

在无特殊要求的情况下，法兰垫料按下表选用。

法兰垫料材质的选用①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：主要用于矩形或圆形风管连接。

风管设计规范风管设计规范主要包括以下几个方面的内容：一、风管材料和尺寸规范1. 风管材料应选用无毒无害、耐腐蚀、不易细菌滋生的材料，如镀锌钢板、不锈钢板、塑料等。

2. 风管尺寸应根据风量和风速进行适当选择，以确保风管内的风速不超过规定值，一般不低于2m/s。

3. 风管连接应采用密封可靠、不易漏风的方式，如螺纹连接、法兰连接、密封软接头等。

二、风管布置和支撑规范1. 风管布置应符合气流流动的原则，避免出现死角、冷凝点和震荡等问题。

2. 风管应设置断续校正装置，以确保风流均匀分布。

3. 风管支撑应牢固可靠，支撑间距应符合规范要求，以防止风管变形和松动。

三、风管与设备接口规范1. 风管与设备（如空调机组、风机等）的接口应采用密封可靠的方式，以确保风量不受泄漏影响。

2. 风管与设备的连接处应设置补偿装置，以吸收因热胀冷缩而引起的伸缩变形。

四、风管隔热和防冷凝规范1. 风管在冷却水管道附近应进行隔热处理，以防止冷凝水的形成。

2. 风管内外表面应进行防腐和保温处理，以减少能量损失和减少冷凝水的产生。

五、风口和排风口规范1. 风口应选择适当的尺寸和形式，以保证风量和风速的要求。

2. 排风口应设置在合适的位置，尽量远离空气进口口和人员活动区域，以防止污染和异味扩散。

六、通风管道系统的测试和调试规范1. 完成风管系统安装后，应进行通风系统的静态与动态试验，以验证其性能和正常运行。

2. 根据试验结果进行调整和改进，以确保通风系统的正常运行和满足设计要求。

七、安全和环保要求1. 风管系统应符合相关的安全和环保法规要求，确保建筑物内的空气质量和人员健康安全。

2. 在风管系统设计过程中，要合理利用自然通风和热力学原理，减少能源消耗和对环境的影响。

总结：风管设计规范的制定和遵循，对于建筑物的室内通风和空气质量的保障起着重要作用。

在设计过程中，需要考虑材料选择、尺寸确定、布置和支撑、与设备的接口、隔热和防冷凝、风口和排风口的设置、测试和调试等方面的要求，并对安全和环保提出具体要求。

暖通空调安装的风管系统规范暖通空调系统是现代建筑中重要的设备之一，它能够调节室内空气的温度、湿度及洁净度，为人们提供舒适的生活和工作环境。

而风管系统作为暖通空调系统的核心组成部分，其设计和安装规范的质量直接影响着整个系统的性能和效果。

因此，本文将详细介绍暖通空调安装的风管系统规范。

一、风管系统设计规范1. 风管系统的设计应满足当地暖通空调设计规范的要求，并结合实际情况进行合理设计。

2. 风管系统的尺寸和布局应能确保正常的空气流通，避免死角和积尘区域的出现。

3. 风管系统的分段和连接处应考虑方便施工和维修，同时保证系统的密封性能。

4. 风管系统的材料应选用符合国家标准的无污染、耐腐蚀、隔热隔音性能好的材料，并保证材料的质量可追溯。

5. 风管系统的保温层应根据当地气候条件选择合适的厚度，确保系统的能效。

二、风管系统安装规范1. 风管系统的安装应由具备相关资质的专业施工队伍进行，并按照设计要求进行施工。

2. 风管系统的安装过程中，应注意保护风管的表面，避免刮擦和损坏。

3. 风管系统的连接应采用密封件和密封胶进行固定，确保连接处的严密性和稳定性。

4. 风管系统的支架应满足承重要求，并采用防震措施，避免因地震或其他原因导致的风管系统损坏。

5. 风管系统与其他设备和构件的连接应牢固可靠，并进行密封处理，防止漏风和渗水现象的发生。

三、风管系统验收规范1. 风管系统安装完成后，应进行全面检查，并按照相关规范进行验收。

2. 风管系统的表面应清洁整齐，无明显的损伤和锈蚀现象。

3. 风管系统的连接处应紧密密封，无渗漏和漏风现象。

4. 风管系统的支架应稳固可靠，无明显松动和变形。

5. 风管系统的绝热层应完整，无明显破损和脱落。

四、风管系统的维护规范1. 风管系统应定期清洗和消毒，保持风管内部的清洁卫生。

2. 风管系统的绝热层应定期检查，修补或更换已损坏的部分。

3. 风管系统的连接处和支架应定期检查，确保系统的稳定性和安全性。

通风管道安装与施工规范一、前言通风管道安装与施工规范是针对通风工程中的设备安装、管道布局、施工方法、工艺标准等方面的规范，旨在保证通风系统的正常运行和使用寿命。

本规范适用于建筑物、公共场所、机房、地下车库、厂房等各类通风系统的设计、施工和维护。

二、安装流程1、安装前的准备工作：在进行通风管道的安装工程之前，需严格进行设备配件的验收，确保设备符合标准和要求。

同时，施工前还需进行现场勘测，制作尺寸图，预估所需材料及零配件，并收集必要资料。

2、安装内容：通风系统的安装内容包括冷、热源接口、新风、回风口接口、风管及附件的安装等。

在安装风管时，需要注意的是风管应采用椭圆形，圆形，矩形等尺寸标准的风管，而管道的尺寸大小需要根据实际使用情况来确定，管道耐压力为正负6000pa左右。

3、安装程序：风管连接材料应选用有良好密封性能的胶垫，在连接时需将胶垫置于风管两端，再用法兰、卡箍等零配件将两端紧密连接。

卡箍式连接时，卡箍件不得弯曲变形，接口应平直端正。

通风管道的施工需要进行吊装，支架及吊杆的安装，支架的间距和高度应符合相关标准要求。

在吊挂管道时，应运用悬挂吊钩将其连接于吊杆上，注意平衡和垂直，吊挂点与管道的接触应平滑，以避免刮擦。

吊挂精度误差在±5mm以内，不能超过允许范围。

4、安装后的验收和保养：通风管道安装完毕后需要进行管道位置，管道连接口，胶垫颜色，管道整体平直性等项目的验收，保证管道的质量和良好性能。

同时，在正式交付使用前，还应对整个通风系统进行试运行并进行整改和维护。

三、管道布局规划1、布局设计原则：通风管道的布局需优化设计，以充分满足清洁，安全，易施工和经济性的要求。

设计应体现管道流线型，尽量避免设计上的交叉，重叠和冲突。

管道的防火等级应符合国家相关标准要求。

2、管道布局要点：通风管道的布局规划要点包括风管尺寸的确定和标志的标注，各管段的管道斜率和坡度，支架距离及需要增设拐角，变径，变形等管件的位置。

通风管道安装规范引言通风管道是建筑物中用于空气流通和排放污染物的重要设备。

正确安装通风管道不仅能够有效地改善室内空气质量，还能提高生活和工作环境的舒适度。

本文将介绍通风管道的安装规范，以确保安装质量和使用效果。

设备选型在安装通风管道之前，需要根据建筑物的需求和通风系统的要求选择合适的管道材料和设备。

通风管道可以使用多种材料，如镀锌钢板、不锈钢、塑料等。

在选择材料时，需要考虑其耐腐蚀性、密封性能和耐用性等因素。

此外，还需要根据通风系统的需要选择适当的风机和风口。

风机应具备足够的风量和静压，以满足系统的要求。

风口的数量和布局也需要根据建筑物的具体情况进行合理设计，以确保空气能够均匀地流通到每个房间。

安装位置通风管道的安装位置应该考虑到以下几个因素：1.保证通风管道与建筑结构之间的安全距离，以防止损坏。

通风管道应与梁、柱、墙体等建筑物结构保持一定的距离。

2.避免通风管道与其他设备或管道相互干扰。

通风管道的安装位置应与电缆、水管等其他设备和管道保持一定的间隔，以免相互干扰。

3.通风管道应尽量避免水平走向，而是优先选择垂直走向。

这样可以减少空气流通的阻力，并降低噪音的传播。

安装要求在进行通风管道的安装时，需要遵守以下要求：1.通风管道的安装应牢固可靠。

安装人员需要使用适当的螺栓、扣件和支架等连接件，以确保通风管道能够稳定地固定在建筑物中。

2.通风管道的连接应采用密封性好的方法。

连接处应使用橡胶垫圈、密封胶等密封材料，以防止气体泄漏。

3.通风管道应具有一定的坡度，以方便排水。

坡度的具体大小需要根据通风管道的直径和长度进行合理设计。

4.通风管道的排风口应远离门窗和通风口。

排风口的位置应符合相关的安全标准，以防止污染物再次进入室内。

5.通风管道应进行隔音处理。

可以在管道壁上安装隔音材料，以减少噪音的传播。

施工验收通风管道的安装完成后，需要进行施工验收。

验收内容包括以下几个方面：1.通风管道的表面应平整、清洁，无明显的变形、划痕和损坏。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)与产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置就是否灵活,消声片、油漆层有无损伤。

4、安装使用的材料:吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求:二、安装要求1、按风管的中心线找出吊杆敷设位置,单吊杆在风管的中心线上,双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式,可以焊在吊件上,也可挂在吊件上,焊接后应涂防锈漆。

当风管较长需要安装一排支架时,可先把两端安好,然后以两端的支架为基准,用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时,应先把最上面的一个管件固定好,再用线锤在中心处吊线,下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时,对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时,按下表间距要求值乘以0、85。

螺旋风管的支、吊架间距可以适当增加。

在法兰上。

2、保温风管不能直接与支吊架接触,应垫上坚固的隔热材料,其厚度与保温风管厚度相同,防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架,但一般以吊架为主,支架2、支架的抱箍制作应与风管留有一定间隙,便于风管伸缩。

风管排列安装法兰连接:为保证法兰接口严密性,法兰之间应有垫料。

在无特殊要求的情况下,法兰垫料按下表选用。

风管排列无法兰连接①抱箍式连接:主要用于钢板圆风管与螺旋风管连接,先把每一管段的两端轧出鼓筋,并使其一端缩为小口。

安装时按气流方向把小口插入大口,外面用钢制抱箍将两端的鼓箍抱紧连接,最后用螺栓穿在耳环中间固定拧紧。

②插接式连接:主要用于矩形或圆形风管连接。

先制作连接管,然后插入两侧风管,再用拉铆钉将其紧密固定。

风管系统安装工艺一、工艺流程二、支、吊架制作1.支架的悬臂、吊架的吊铁采用角钢或槽钢制成；斜撑的材料为角钢；吊杆采用圆钢；扁铁用来制作抱箍。

2.支、吊架在制作前，首先要对型钢进行矫正，矫正的方法分冷矫正和热矫正两种。

小型钢材一般采用冷矫正。

较大的型钢须加热到900℃左右后进行热矫正。

矫正的顺序应该先矫正扭曲、后矫正弯曲。

3.钢材切断和打孔，不应使用氧气－乙炔切割。

抱箍的圆弧应与风管圆弧一致。

支架的焊缝必须饱满。

4.吊杆圆钢应根据风管安装标高适当截取。

套丝不宜过长，丝扣末端不应超出托盘最低点。

5.风管支、吊架制作完毕后，应进行除锈，刷一遍防锈漆。

6.用于不锈钢、铝板风管的支架，抱箍应按设计要求做好防绝缘处理，防止电化学腐蚀。

三、支、吊架固定点的设置1.由专业人员将预埋件按图纸坐标、位置和支、吊架间距，牢固地固定在土建结构钢筋上。

2.按风管安装标高计算出支架离地面标高(或土建相对地面标高线)，找到正确的安装支架孔洞位置，在土建砌筑时预留好孔洞，若事先未作预留，须用手锤和凿子凿出孔洞。

3.确定位置后，用电锤先打出与膨胀螺栓配套的孔洞，然后镶入膨胀螺栓即可。

膨胀螺栓不适用于大面积、大风管或者有动荷载的风管固定。

4.射钉仅用于＜800mm的支管上，特点同膨胀螺栓。

5.电锤透孔在楼板上漏留预埋件时，在确定风管吊杆位置后，用电锤在楼板上打一透孔，并在该孔上端剔一个长300mm、深20mm的槽，将吊杆镶进槽中，再用水泥砂浆将槽填平。

四、支架安装位置及间距1.对于保温风管，支吊架间距无设计要求时按不保温风管支架间距值乘以0.85安装。

2.风管转弯处两端加支架。

3.穿楼板和穿屋面处因竖风管支架只起导向作用，所以穿楼板应加固定支架。

固定螺栓个数:D 或A小于500mm时4个；D或A大于等于500mm小于等于1000mm时6个；D或A大于1000mm时8个。

4.风管始端与通风机、空调器及其他振动设备连接的接头处应设支架。

空调风管安装规范空调风管安装规范是指安装空调风管时需要遵循的一系列规定和标准，以确保安装质量和安全性。

以下是一份大致的空调风管安装规范：1.空调风管的选用：根据设计要求和环境条件，选择适宜的材料和规格的风管。

常用的材料有镀锌板、铝合金板和不锈钢板等，规格应符合设计要求。

2.风管的制作：风管的制作应符合设计图纸要求和相关标准，制作工艺应合理，焊接或连接点应牢固，风管表面应光滑平整，无明显凹凸和损坏。

3.风管的安装位置：安装空调风管时应避免与其他设备和建筑物相互干扰，风管应离地面或其他障碍物一定的距离，以保证空气流通和维修通道。

同时，应考虑到维修和清洁时的方便。

4.风管的固定：风管应固定在建筑结构上，固定件应安装牢固，不能出现松动。

固定件的选择应根据风管的尺寸和重量来确定，固定件的间距也应符合相关规定。

5.风管的布置和连接：风管的布置应符合设计要求，避免弯曲和出现死角，以确保空气流通顺畅。

连接处应采用密封件，确保连接处的密封性和稳固性。

6.风口和末端装置的安装：风口和末端装置的安装位置应符合设计要求，安装时应注意调节装置的方向和角度，以保证风口的送风效果和舒适度。

7.风管的绝热：根据环境条件，风管应采取绝热措施，以防止热量损失和冷凝水的产生。

绝热材料的厚度和材质应根据相关标准和环境温度来确定。

8.风管的保护：在风管安装完毕后，应对其进行保护，避免损坏和腐蚀。

尤其是在施工现场，应加强保护措施，避免风管受到碰撞和污染。

9.风管的检验和验收：风管安装完成后，应进行检验和验收。

检查风管的质量和安装是否符合相关标准和设计要求，确保安装质量和安全性。

总之，空调风管安装规范是为了确保空调系统正常运行和使用安全而制定的一系列标准和要求。

安装施工人员应严格遵守规范，加强施工质量控制和安全管理，确保风管的正常安装和使用。

暖通空调安装中的空调风管规范要求在暖通空调安装中，空调风管的规范要求是十分重要的。

正确的安装和使用空调风管可以确保系统的正常运行，并且提供舒适的室内通风环境。

本文将介绍空调风管的规范要求，包括材料选用、布局设计、安装方法等方面的内容。

一、材料选用安装空调风管时，应选择符合国家或地方标准的材料，确保其质量可靠，使用寿命长。

常用的空调风管材料有镀锌钢板、不锈钢板、铝板等。

在选择材料时，要考虑其抗腐蚀性能、防水性能、保温性能等因素。

二、布局设计在进行风管布局设计时，需要考虑建筑的结构特点、空调系统的容量要求以及室内的布置等因素。

合理的风管布局可以实现空气流通的均匀分布，并且减少系统的压力损失。

风管的布置应避免出现不必要的弯曲和过长的长度，以提高系统的运行效果。

三、风管尺寸风管的尺寸大小直接关系到系统的空气流量和阻力损失。

在选择风管尺寸时，需要根据气流量、空气速度和房间的大小来确定。

通常情况下，较小的房间可以选择较小的风管尺寸，而较大的房间则需要选择较大的风管尺寸以满足空气流通的需求。

四、风管支架在安装风管时，需要使用合适的支架来固定风管。

支架应能够承受风管的重量，并且具有足够的强度和稳定性。

风管支架的安装位置应均匀分布，以确保风管的平衡和稳定。

五、连接件和密封风管连接件的选择和安装要求密封性能良好，以防止冷热空气的泄漏和蒸发。

常用的连接方式有螺纹连接、法兰连接和扣条连接等。

连接件的密封性能可以通过添加密封胶和密封垫来提高。

六、安装方法在安装空调风管时，需要按照施工规范和设计要求进行操作。

风管的安装应保证垂直、水平和平整，同时要注意避开其他设施和管道。

安装过程中，应该用专用工具进行剪切、搬运和连接等操作，确保风管的质量和稳定性。

七、绝热处理空调风管在运行过程中会产生冷凝水，因此需要对风管进行绝热处理。

绝热材料的选择要考虑其导热系数、吸湿性和耐腐蚀性等性能。

常用的绝热材料有聚氨酯泡沫、聚酯纤维等。

八、验收标准空调风管安装完成后，需要进行验收。

通风管道安装与施工规范1. 引言通风管道安装与施工是建筑、工业和医疗设施中重要的工程环节。

良好的通风系统可以确保室内空气质量，提供舒适和健康的工作和生活环境。

为了确保通风管道的正确安装和施工，本文将介绍通风管道安装和施工的规范。

2. 材料选择通风管道的材料选择直接影响到通风系统的性能和使用寿命。

常见的通风管道材料包括金属、塑料和复合材料。

在选择材料时，需要考虑以下因素：•耐腐蚀性能•耐高温性能•抗压性能•导热性能•施工便利性•维护成本3. 安装要求3.1 管道布局通风系统的管道布局应根据建筑的使用需求和空间布局进行设计。

通风管道应遵循以下原则：•通风管道应尽可能直线，并避免过多的弯曲和转角，以减小空气流阻和噪音。

•管道的直径和横截面积应根据所需的风量计算确定。

•通风管道应避免与其他管道、电线和设备产生干扰。

3.2 管道材料和连接方式通风管道的材料和连接方式应符合以下要求：•金属管道应选用符合国家标准的镀锌钢板或不锈钢板制作，连接方式应采用焊接、螺纹或法兰连接。

•塑料管道应选用符合国家标准的聚氯乙烯（PVC）或聚丙烯（PP）制作，连接方式应采用胶水连接或热熔连接。

3.3 管道支架和固定件通风管道的支架和固定件应符合以下要求：•支架和固定件应选用符合国家标准的钢材或铝材制作，具有足够的强度和刚度，确保管道的稳定。

•支架和固定件的安装应符合国家标准，保证其牢固可靠。

4. 施工要求4.1 管道制作和制程控制通风管道的制作应符合以下要求：•长度和尺寸应根据设计要求进行精确测量和切割。

•管道的焊接、螺纹或连接应符合国家标准，确保接头的密封性和强度。

4.2 管道安装通风管道的安装应符合以下要求：•安装前应对管道进行清洁和除尘处理，确保管道内部洁净。

•管道安装前应先进行试装，确保尺寸和连接的准确性。

•管道安装时应注意保护管道表面，避免损坏和腐蚀。

4.3 密封和绝缘通风管道的密封和绝缘应符合以下要求：•管道连接处应采用密封材料进行密封，确保无漏风现象。

暖通空调安装工程中的风管系统设计与规范要求在暖通空调安装工程中，风管系统设计与规范要求起着至关重要的作用。

合理的风管系统设计不仅可以提高空调系统的工作效率，还能提供舒适的室内环境。

本文将详细介绍风管系统的设计要点以及规范要求。

一、风管系统设计要点1.1 风管系统布局风管系统的布局应根据建筑物的用途和风流特点而确定。

一般来说，风管应布置在建筑物的无阻挡位置，避免与其他设备或结构物相互干扰。

各个房间的风口位置要合理，保证空气能够均匀分布到每个角落。

1.2 风管尺寸与材质风管的尺寸应根据空调系统的风量和风速来确定。

过大或过小的风管尺寸都会影响系统的性能。

同时，风管的材质也需要符合规范要求，一般使用镀锌钢板或不锈钢板制作。

对于需要传递高温或腐蚀性气体的场所，应选择相应的材质和保温措施。

1.3 风口与风阀设计风口和风阀在风管系统中起着重要的控制作用。

风口的位置和尺寸应根据房间的大小和形状来设计，以保证舒适的室内气流。

风口和风阀的选型要考虑到通风效果和风阻损失，合理选择适合的类型和尺寸。

1.4 风管隔声设计在某些要求较高的场所，如音乐厅、录音棚等，对风管系统的隔声设计要求更为严格。

合理选择隔音材料和采取隔声措施，可以有效减少风管传递的噪音。

1.5 风管系统的清洁与维护为了保证风管系统的正常工作和室内空气的质量，定期清洁和维护风管是必要的。

除尘设备和过滤器的安装，可以有效减少风管内的灰尘和污染物，提高室内空气的质量。

二、风管系统设计规范要求2.1 国家标准在暖通空调领域，目前最常用的规范是国家标准《建筑给水排水与暖通空调工程设计规范》（GB 50096-2011）。

该标准对风管系统的设计、安装和验收等方面进行了详细规定，包括风管系统的布局、尺寸、材质、隔声等要求。

2.2 行业规范除了国家标准外，各个行业还有一些相应的规范和标准可供参考。

例如，中国采暖通风空调协会发布的《中央空调系统设计与施工规范》提供了更为详细的风管系统设计要求。

防排烟风管安装规范防排烟风管安装规范主要包括以下几个方面：一、天花吊顶的设置1. 防排烟风管与天花板结合的部位应密封严实，确保不会有漏气现象。

2. 防排烟风管出水口处应设置附着剂，以防止风管与天花板之间的空隙。

二、风管的安装1. 风管的连接应牢固可靠，不得松动或漏风。

2. 风管的悬挂应牢固稳定，不得有明显的晃动现象。

3. 风管的弯曲半径应符合标准要求，不得出现损伤或破裂。

4. 风管安装时应保持垂直或水平，避免出现倾斜或下垂现象。

5. 风管的连接处应使用密封胶带或密封胶封口，以保证风管的严密性。

6. 风管的走向应避免与其他设备或管道相交叉，以保证通风畅通。

三、风机的安装1. 风机的安装位置应符合设计要求，并能方便维修和检修。

2. 风机的固定应牢固可靠，避免出现松动或倾斜现象。

3. 风机的管道连接处应使用密封胶带或密封胶封口，以防止漏风。

四、防火阀的安装1. 防火阀的位置应符合设计要求，并能方便维修和检修。

2. 防火阀的安装应牢固可靠，不得松动或漏风。

3. 防火阀的启闭应灵活顺畅，确保能及时关闭。

五、电气控制柜的安装1. 电气控制柜的安装位置应符合设计要求，并能方便操作和维修。

2. 电气控制柜与风管之间的电缆应牢固固定，不得松动或脱落。

3. 电气控制柜的接线应牢固可靠，避免出现接触不良或短路现象。

六、消防报警系统的安装1. 消防报警系统的探测器安装应符合设计要求，并能准确地检测到烟雾或火焰。

2. 消防报警系统的探测器与控制柜之间的电缆应牢固固定，不得松动或脱落。

3. 消防报警系统的控制柜的安装位置应符合设计要求，并能方便操作和维修。

以上就是防排烟风管安装的一些规范，通过按照这些规范进行安装，可以保证防排烟系统的正常运行和安全性能。

风管安装规范风管安装规范是指在建筑物中进行通风、空调系统的安装过程中，按照一定的标准和规范来进行操作，保证系统的正常运行和安全性。

下面是关于风管安装规范的一些要点，供您参考。

1. 设计要求：在进行风管安装之前，首先要进行设计，确保系统满足使用要求。

设计要考虑建筑物的用途、面积、人流量等因素，确定合理的风管尺寸、形状和布置。

2. 材料选择：风管可选择钢板、镶嵌玻璃钢等材料，根据实际使用环境选择材料，保证风管的耐腐蚀性和耐用性。

同时，在选用材料时要符合相关国家标准和规范要求。

3. 管道安装：风管的安装要求垂直、水平、平直、不倾斜。

各种形式的风管连接应牢固，保证密封性。

安装过程中要注意防止管道变形，避免损坏风管。

4. 支撑安装：风管需要进行支撑安装，以保证其稳定性。

支撑件的选择要合理，能够承受管道重量，并且要按照一定的间距进行布置。

支撑件的安装要牢固，确保风管不会因为外力而移动或变形。

5. 密封：风管连接处需要进行密封处理，以保证系统的正常运行。

可以使用密封胶、橡胶密封垫等材料进行密封。

6. 清洗：在安装之前，风管需要进行清洗和除尘处理。

确保风管内部无尘、无杂质，保证系统的正常运行。

7. 工艺要求：在安装过程中，要注意操作规范，确保工艺要求的达到。

安装工人要具备一定的专业知识和技术能力，能够正确安装和调试风管系统。

8. 安全措施：在风管安装过程中，要注意施工安全，遵守相关安全规范。

安装工人要佩戴安全帽、防护镜等个人防护用具，使用合适的工具和设备，保证工作场所的安全。

9. 系统调试：在风管安装完成之后，要对系统进行调试，确保系统的正常运行和效果。

调试过程中要注意检查风管连接是否牢固，是否存在漏气、漏风等问题，并进行及时修复。

总之，风管安装规范是确保通风、空调系统正常运行和安全性的重要保证。

在安装过程中，要严格按照相关规范和要求进行操作，从而保证系统的稳定性和可靠性。
