第1章制图基本知识与技能思考题（1）图幅有几种幅面尺寸？A0、A1、A2、A3、A4。
（2）什么是比例？在图样上标注尺寸与图形比例有无关系？比例是指图形与实物相对应的线性尺寸之比。
不论什么比例，在标注尺寸时必须标注对象的真实尺寸。

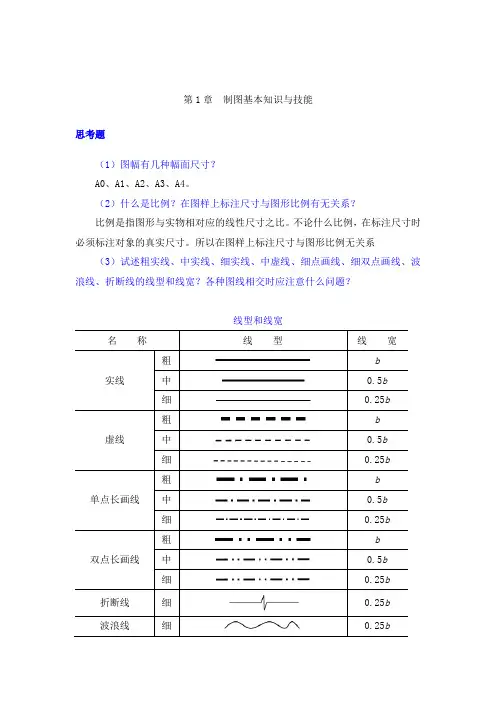

所以在图样上标注尺寸与图形比例无关系（3）试述粗实线、中实线、细实线、中虚线、细点画线、细双点画线、波浪线、折断线的线型和线宽？各种图线相交时应注意什么问题？线型和线宽各种图线相交时应注意什么问题3（4）试述尺寸线、尺寸界线、尺寸起止符号、尺寸数字的基本规定。
尺寸线：①尺寸线应用细实线绘制，应与被注长度平行。
图样本身的任何图线均不得用作尺寸线。
②互相平行的尺寸线，应从被注写的图样轮廓线由近及远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。
③平行排列的尺寸线的间距宜为7～10 mm。
尺寸界线：尺寸界线应用细实线绘制，并应由图形的轮廓线、轴线或对称中心线引出，并超出尺寸线末端2～3 mm。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸界线一般应与尺寸线垂直，必要时才允许尺寸界线倾斜。
尺寸起止符号：①尺寸线与尺寸界线相接处为尺寸的起止点。
②尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示，如图1-15所示。
③在轴测图中标注尺寸时，其起止符号宜用箭头。
尺寸数字：水平方向线性尺寸数字一般应注写在尺寸线的上方中部大约1 mm的位置，字头向上。
上方注写不下时，也允许注写在尺寸线的下方或中断处，对于铅垂方向的线性尺寸，其尺寸数字一般应注写在尺寸线左侧中部大约1 mm的位置，字头向左。
同一张图样，应尽可能采用相同的标注方法。
尺寸数字字体按国家标准规定书写，数字高度一般为3.5 mm。
尺寸数字不可被任何图线通过，否则必须将该图线断开。
（5）什么是圆弧连接？其作图原理是什么？当连接圆弧半径为已知，圆弧连接作图的关键是什么？圆弧连接：常见的机件中有许多机件具有光滑的轮廓，它们的轮廓图形大都是由曲线与直线或曲线与曲线光滑连接而成的，绘制这类图形的方法称为圆弧连接。
