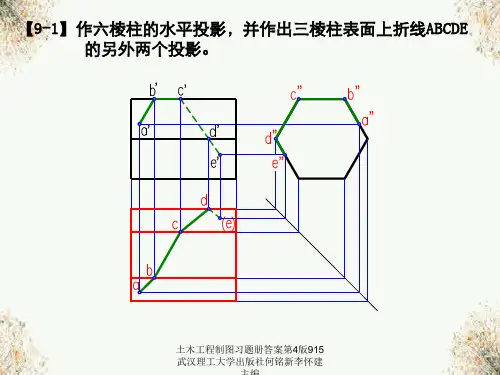

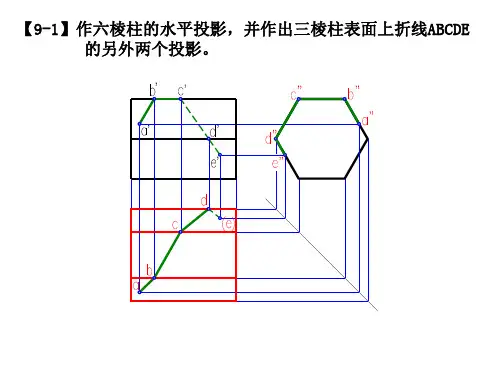

土木工程制图习题集答案

----------- --- ——时磊忖呎... . ... ... ..土木工程建筑工程制图习题集总目录(注意：习题集有些题目是没有给出答案的)第一章制图的基本知识和技能1- 4尺寸标注给习：填注下列图形中的尺寸，尺寸数值从国中量取整数级—(l)fttt尺寸1-4尺寸标注练习：填连下列图形中的尺寸+尺寸数債从图申量取整(D绳惟尺寸机机1-4尺寸标注练习：填注下列图形中的尺寸，尺寸数值从图中量取整数.(2)圆的直径和半径R3 1-4尺寸标注练习：填注下列图形中的尺寸，尺寸数值从图中量取整数。

(3)角度尺寸..... ... ............ 春品H/prtf.......................... . ................. 1-5标出下列平面图形的尺寸。

（尺寸数值从图中量取整数）1-5标出下列平面田形的尺寸.（尺寸数值从图中量取整数）（2）... ...... ............ 附品H/prtf .......................... .................1-5标出下列平面图形的尺寸.(尺寸数值从图中量取整数)(3)1-5标出下列平面图形的尺寸.(尺寸数值从图中量取整数)(4)010第二章点、直线和平面的投影2- 1依照立体图中点的位置，求作各点的两面投影。

3- 2已知点』在I而之前25,点B在H雨之上比点C在丽匕点D在!徭上，点E在投影轴匕补全各点的投歎* O...... ... ............ 啲品 H/prtf .......................... . ................. 2-3按立体图作出各点的三面投影.2-4补全各点的三面投影。

7ABm.平行 EF 和GH:交叉 IJW.交叉 mpQ ： 交........................ 春 ....................... 2-5判断下列直线对投影面的相对位置并填写它们的名称。

土木工程制图试题及答案一、选择题（每题2分，共20分）1. 下列关于土木工程制图的说法，不正确的是：a) 土木工程制图是一种用来描述和表示工程设计方案的图形语言b) 土木工程制图可以包括平面图、剖面图、立面图等不同类型的图纸c) 土木工程制图只用于施工图阶段，不涉及设计和规划阶段d) 土木工程制图通常使用专业的绘图软件进行制作和编辑2. 在土木工程制图中，以下哪种线型常用于表示道路中心线？a) 实线b) 虚线c) 破折线d) 红色线3. 土木工程制图中的“坡度”是指：a) 道路的坡度b) 水平线与斜线之间的夹角c) 土地的坡度d) 强度与坚固度之间的关系4. 下列关于土木工程剖面图的说法，错误的是：a) 土木工程剖面图通常用于展示和说明地形和地面高程的变化b) 土木工程剖面图由平面图投影而成，展示了某一方向上的截面信息c) 土木工程剖面图可以帮助工程师分析和解决在不同地形条件下的设计问题d) 土木工程剖面图只包括水平方向的信息，不包括垂直方向的信息5. 土木工程设计中常用的CAD软件是指：a) 计算机辅助设计软件b) 基于云端的设计软件c) 能够进行三维建模的设计软件d) 能够进行结构分析和模拟的设计软件6. 在土木工程制图中，图纸比例的选择原则是：a) 越大越好，以便细节更清晰b) 越小越好，以便整个项目能够在一张图纸上显示完整c) 根据实际需求选择，既满足细节展示又不至于图纸过大过长d) 随意选择，不需要考虑图纸的比例7. 土木工程制图中，下列哪种图纸常用于表示建筑物的外观和细节？a) 平面图b) 剖面图c) 立面图d) 布置图8. 土木工程制图中，下列关于符号的说法，错误的是：a) 符号是用来代表物体、设备或者特定情况的图形b) 符号可以简化图纸，使信息更加清晰易读c) 符号的使用在不同的国家和地区可能存在差异d) 符号只在设计和规划阶段使用，不需要在施工图和施工过程中使用9. 在土木工程制图中，下列哪个单位用于表示比例尺的电子数据？a) mmb) mc) cmd) %10. 下列关于土木工程制图的图例，不正确的是：a) 图例是用来解释和说明图纸上的符号、颜色和线型使用的说明文字和图形b) 图例一般位于图纸的右上角或者右下角c) 图例中应标明比例尺和图纸规格d) 图例可标明设计人员的信息，如姓名和联系方式二、简答题（每题5分，共30分）1. 请简要说明土木工程平面图、立面图和剖面图的基本特点和用途。

《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。
