QJB系列潜水搅拌机、推流器说明书

潜水搅拌机一、产品信息QJB型潜水搅拌机为混合搅拌和低速推流两大系列产品。

二、结构简介及性能特点1.潜水搅拌机结构紧凑、体积小、重量轻。

操作维护简单、安装方便快捷、使用寿命长。

2.潜水搅拌机叶片具有自洁功能，可防杂物缠绕、堵塞。

3.潜水搅拌机与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4.潜水搅拌机电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保护功能，使电机的工作更加安全可靠。

5.潜水搅拌机机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。

三、产品说明QJB0.85/8-260/3-740cQJB------潜水搅拌机（推流器）的拼音缩写260-----叶轮名义直径740-------叶轮转速（rpm）0.85------电机功率（KW）配用功率范围：0.85-10KW叶轮直径范围：260-615mm叶轮转速范围：180-980r/min推力范围：≤2900N材质：铸铁/铸造全不锈钢可根据客户要求定做四、用途及适用条件混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

潜水搅拌机可在下列条件下正常连续运行：★最高介质温度不超过40°C★介质的PH值在5-9★介质密度不超过1150KG/M^3★长期潜水运行，潜水深度一般不超过20米五、选型注意事项为保证潜水搅拌机取得最佳运行效果，请使用方提供如下资料：◎运用目的◎池型及尺寸，包括水深◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。

六安装系统潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。

当池深H<4米时建议采用安装系统一。

潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的最大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.
编订：XXXXXXXX
20XX年XX月XX日
潜水推进器(生物选择区)和潜水搅拌机(贮泥池)安全操作规程简易版
潜水推进器(生物选择区)和潜水搅拌机(贮泥池)安全操作规程简易版
温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

1、认真阅读搅拌器使用说明书，了解基本结构和原理
2、搅拌器操作步骤
2.1合上控制箱内各个空气开关，旋开“急停按钮”，观察控制面板上指示灯的指示情况，当“电源指示”灯亮，“停止指示”灯亮，“故障指示”灯不亮时，可以启动设备。

2.2将“手动/停止/自动”档位切换开关置于“手动”档，按下“起动”按钮，即可起动设备，按下“停止”按钮，即可停止设备。

2.3将“手动/停止/自动”档位切换开关置
于“自动”档，即可远程在中控室启动和停止设备。

注：当“故障指示”灯亮时，必须消除故障后才能启动设备
该位置可填写公司名或者个人品牌名
Company name or personal brand name can be filled in this position。

潜水推流搅拌器安全操作规程
一、准备工作
（1）检查生化反应池水位及污水处理进行阶段；
（2）检查搅拌器附近是否有漂浮物。

二、启动程序
按下启动按钮启动
三、运行过程
观察搅拌机运转过程中是否有抖动或异常响声
四、停机程序
（1）待离心鼓风机完全启动后，停搅拌机；
（2）按下红色按钮停止搅拌器运行，做好运行记录。

五、维护保养
（1）每半年更换一次润滑油，润滑油为N100机械油；
（2）每次大修需更换轴承润滑油；
（3）机械报故障后，应及时进行检查修理；
（4）设备连续运行2000小时后，机封和轴承需进行维护和保养。

QJB潜水搅拌机参数解析及安装步骤说明一. 概述QJB潜水搅拌机是一种高效的搅拌设备，广泛应用于城市污水处理厂、工业废水处理厂、纸浆与造纸工业、化工、食品加工等领域。

本文将认真介绍QJB潜水搅拌机的参数解析及安装步骤说明。

二. 参数解析1. 型号QJB潜水搅拌机分为多种型号，紧要包括：QJB—1.5、QJB—22、QJB—4、QJB—7、QJB—11等，不同型号的潜水搅拌机适用于不同规模的水处理设备。

2. 功率QJB潜水搅拌机的功率大小直接影响到搅拌效果和能耗。

一般来说，功率越大，搅拌效果越好，但能耗也会相应加添。

不同型号的潜水搅拌机功率范围为：1.5kW — 11kW。

3. 转速潜水搅拌机转速是指搅拌器在水中旋转的速度，转速越快，搅拌效果越好。

不同型号的潜水搅拌机转速范围为：1500r/min —3000r/min。

4. 材质QJB潜水搅拌机的紧要材质为不锈钢和耐腐蚀材料，保障了潜水搅拌机的使用寿命和水质安全。

5. 其他参数其他参数包括电源电压、布置形式、防护等级、工作温度等，不同型号的潜水搅拌机参数略有差异。

三. 安装步骤说明1. 现场勘测在安装前，需对池塘进行勘测，考虑潜水搅拌机尺寸、位置和数量等因素，规划出最佳安装方案。

同时，需了解现场环境，特别是水质和水深情况。

2. 安装准备在安装前，需检查潜水搅拌机和配件是否齐全，如有缺失或损坏，需适时补充或更换。

待确认好水泵的数量和位置后，还需设计专用的水泵井，并进行施工。

3. 安装潜水搅拌机将潜水搅拌机放入水中，将电线接好。

为了避开波浪或电源电压不稳定影响设备工作，还需装置稳压器。

然后，启动设备，检查设备运转是否正常。

4. 调试和维护设备安装完成后，需进行调试，确定搅拌器的转速和水流方向是否正常。

平常，还需对设备进行维护，定期更换易损件和保养设备。

也需要进行设备保养和维护和修理，防止设备质量降低、寿命减短。

四. 注意事项1.在安装潜水搅拌机时，需注意漏水、电路接错和松动等问题。

潜水搅拌机技术说明1设备名称及安装地点每个区域均设水下搅拌器。

.2 供货范围每套搅拌机应成套地配备安全及有效可靠运行所需的设备及附件，主要有驱动电机、紧固件、导轨、导链、潜水电缆和控制电缆及所有连接附件。

总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。

3 材质：4 设备结构描述A.潜水搅拌器设计可提升式水平潜水搅拌器应能在全浸没条件下24h连续运行，同时能适应间歇运行和长期停止状态后恢复运行的工作状况。

桨叶由水下电机通过减速齿轮驱动。

每台潜水搅拌器应配备不锈钢双导向杆和不锈钢提升链，使之自由升降及转向。

潜水搅拌器可上下升降，方便的移动，检查和维修无需人员下到池中。

滑行杆支架作为潜水搅拌器整体部件之一，潜水搅拌器的整体重量受力都作用在这个支架上，并且这个支架可承受潜水搅拌器形成的推力。

应保证潜水搅拌器及其附件和电缆在40米水深无泄漏损失，并具有连续潜水的功能。

我司应成套提供潜水搅拌器全部的安装紧固件及支撑件，金属材料采用不锈钢AISI304。

A. 搅拌器的构造每台搅拌器应具有一体化的齿轮、封闭式连接、潜水型。

搅拌器的所有部件，包括电机和齿轮箱，都应能够在水下24h连续运行。

除底座和叶片外，搅拌器的主要部件应为灰口铸铁，ASTM A–48 Class 35B , BS 1452 Grade 260或DIN 1691 GG25，表面光滑，无气泡、孔隙、裂缝、瑕疵、砂眼或激冷硬块的金属。

所有的螺母、螺钉和垫圈应为AISI 316不锈钢或更好的材质。

搅拌器叶片材质玻璃纤维强化聚胺脂。

搅拌器外部所有与搅拌液体发生接触的铸铁表面都应有一层工厂使用的环氧乙脂涂层喷涂或液体陶瓷CO涂层保护。

搅拌器主件的密封设计在加工面上应采用金属与金属接触。

在需要防水密封的临界接触面上应是机械加工，并嵌入两组腈或氟化橡胶O型圈，从而使两个面上的橡胶O型环及O型环接触的四个侧面无需特别的扭距限制就能获得压紧。

潜水推进器（生物选择区）和潜水搅拌机(贮泥池)安全操
作规程
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、认真阅读搅拌器使用说明书，了解基本
结构和原理
2、搅拌器操作步骤
2.1合上控制箱内各个空气开关，旋开“急
停按钮”，观察控制面板上指示灯的指示情况，
当“电源指示”灯亮，“停止指示”灯亮，“故
障指示”灯不亮时，可以启动设备。

2.2将“手动/停止/自动”档位切换开关置于“手动”档，按下“起动”按钮，即可起动设备，按下“停止”按钮，即可停止设备。

2.3将“手动/停止/自动”档位切换开关置于“自动”档，即可远程在中控室启动和停止设备。

注：当“故障指示”灯亮时，必须消除故障后才能启动设备
请在这里输入公司或组织的名字
Please enter the name of the company or organization here。

QJB系列潜水搅拌机产品描述QJB系列潜水搅拌机通过密封的潜水电机提供动力，经由推进式叶轮对周围液体产生以轴向循环流为主的搅拌、推流设备；以此改变（或加速）液体流动的方向和速度，从而实现混合搅拌，创建水流。

QJB型潜水搅拌机依据中华人民共和国城镇建设行业标准CJ/T109-2007标准进行生产(我公司系该标准的参编单位)。

一、用途QJB系列潜水搅拌机适用于市政和工业水处理过程中的混合与搅拌。

通过搅拌可使液体—液体、液体—固体、液体—气体的混合物得到充分的混合、均质，加速液体流动，阻止液体中的悬浮物沉降；也可用于景观水质的养护。

二、特点结构紧凑、安装方便、易于维修、配套电机功率小、低噪音。

三、适用范围潜水搅拌机在下列条件下可正常连续运行：1. 最高介质温度不超过40℃；2. 介质的PH值在5～9之间；3. 液体密度不超过1150kg/m3，且无缠绕物；4. 一定的工作水深（≤20m）。

四、主要技术参数型号 QJB620/480-5/S QJB320/740-2.2/S电机功率 5kw 2.2kw电机效率≥72% ≥72%额定电流 18.2A 5.9A叶轮转速 480r/min 740r/min叶轮直径 620m 320mm主机重量 196kg 88kg电机防护等级 IP68电机绝缘等级 F电源 380V；3Ph；50Hz电控箱防护等级 IP55安装系统ⅢⅡ五、基本技术条件1. 潜水搅拌机转动平衡自如，无卡死，停滞，振动等现象。

2. 潜水搅拌机应作密封气压实验，实验压力为3kg/cm2，历时5分钟无泄漏现象。

3. 潜水搅拌机轴采用双道机械密封结构，机械密封保证在8000小时内可靠运行，无需更换。

4. 潜水搅拌机油室内设有密封泄漏保护装置。

5. 潜水搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。

接地标志明显。

6. 潜水搅拌机叶轮及转子采用动平衡试验，平衡精度为G6.3。

7. 潜水搅拌机定子绕组内设有热保护开关，当温度超过135℃时自动停机。

潜水推流器操作规程范本1. 安全准备1.1 确保潜水推流器处于正常工作状态，并检查设备是否完好无损。

1.2 检查潜水推流器的电源供应并确保充电饱满。

1.3 穿戴合适的潜水装备，包括潜水服、袜子、鞋子、手套和潜水镜等。

1.4 确保有足够的氧气供应并检查氧气瓶是否安全可靠。

1.5 在潜水推流器使用前，与潜伴进行沟通并确保他们理解相关的操作规程。

2. 潜水推流器操作流程2.1 将潜水推流器放入水中并确保其浮力与重量均衡。

2.2 进入水中后，适应水下环境，调整呼吸并确保身体放松。

2.3 开启潜水推流器的电源，并确保其正常运行。

2.4 检查潜水推流器的显示屏，确保其正常显示。

2.5 设置潜水推流器的摄像机角度和分辨率，以满足推流需求。

2.6 在开始推流前，对潜水推流器进行最后一次检查，确保其各项功能正常。

2.7 开始推流并监控推流画面的质量和稳定性。

3. 操作注意事项3.1 在潜水过程中保持稳定，避免剧烈的动作以防止潜水推流器发生意外。

3.2 注意维持潜水推流器与水下环境的良好保持接触，避免碰撞并导致损坏。

3.3 保持与潜伴的通讯畅通，及时沟通并协调行动。

3.4 定期检查潜水推流器的电量，并在需要时更换电池以保证推流的连续性。

3.5 注意观察氧气瓶的剩余量，及时进行替换以确保潜水安全。

3.6 在潜水结束后，关机并将潜水推流器取出水中。

3.7 对潜水推流器进行清洗和维护，确保其性能和寿命。

4. 应急处理4.1 如果潜水推流器出现异常情况，如故障或停止工作，首先应立即向潜伴发出求救信号。

4.2 在等待潜伴的协助时，尽量保持冷静并根据情况采取适当的行动。

4.3 如果潜伴无法及时提供帮助，根据应急预案进行相应的处理。

4.4 在遇到紧急情况时，立即启用救生装备或向周围人员寻求帮助。

5. 潜水推流器维护5.1 定期对潜水推流器进行维护，包括清洁、检查及更换部件等。

5.2 在维护过程中，使用适当的工具和设备，避免损坏潜水推流器。

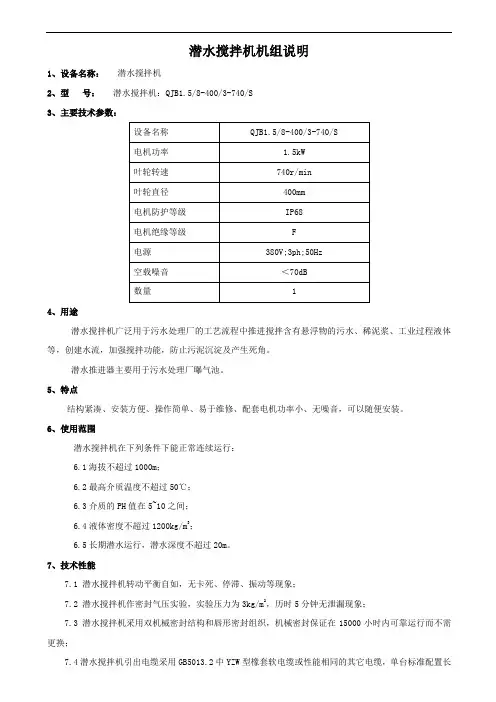

潜水搅拌机机组说明1、设备名称：潜水搅拌机2、型号：潜水搅拌机：QJB1.5/8-400/3-740/S3、主要技术参数：4、用途潜水搅拌机广泛用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角。

潜水推进器主要用于污水处理厂曝气池。

5、特点结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音，可以随便安装。

6、使用范围潜水搅拌机在下列条件下能正常连续运行：6.1海拔不超过1000m；6.2最高介质温度不超过50℃；6.3介质的PH值在5~10之间；6.4液体密度不超过1200kg/m3；6.5长期潜水运行，潜水深度不超过20m。

7、技术性能7.1 潜水搅拌机转动平衡自如，无卡死、停滞、振动等现象；7.2 潜水搅拌机作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；7.3 潜水搅拌机采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；7.4潜水搅拌机引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；7.5 潜水搅拌机表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；7.6 潜水搅拌机油室内设有密封泄漏保护装置；7.7 潜水搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。

接地标志明显，在使用期内不易磨灭；7.8 潜水搅拌机桨叶及转子采用动平衡试验，平衡精度为G6.3；7.9 潜水搅拌机定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。

8、使用寿命潜水搅拌机在规定的条件下，首次故障前平均运行时间不小于15000小时，整机使用寿命不小于20年。

9、结构设计1）主机潜水搅拌机为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。

QJB系列潜水搅拌机、推流器安装、使用、维护说明书前言一、用途和适用范围QJB系列潜水搅拌机和推流器主要应用在市政工程和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过搅拌达到创建水流的作用，从而改善水体质量，增加水中含氧量，并能有效阻止悬浮物的沉淀。

使用条件：最高介质温度不超过40℃介质PH值5-9介质密度≤1150kg/m3潜水深度最大一般不超过10m最小潜入深度不小于0.9m间隔启动时间不小于10min特别提示搅拌机和推流器必须完全潜入水中才能工作，禁止在易燃易爆和强腐蚀及高温环境中工作。

针对特殊环境，公司可为用户提供特殊设计。

二、系统说明产品由主机、控制设备、安装系统三大部分组成1、主机：由电机、减速机和叶轮组成，电机减速机采用两道机械密封使之与外界有效隔离。

电机绝缘等级为F级，防护等级IP68。

根据需要可在机内设置泄漏报警、电机绕组过热保护等功能。

2、控制设备：用于设备的启动、停止和运行监视。

根据用户需要可配置控制柜、端子箱、液位控制器等。

详见控制设备的随机使用说明书。

3、安装系统：导杆式安装方式。

三、安装使用说明1、安装前a、认真查对设备的选型是否正确，实际使用条件与规定使用条件是否一致。

B、用0-500v兆欧表检查电机主电缆三芯线对地绝缘电阻，其值不得低于5兆欧。

c、测量线路输入电压，其值应在铭牌标示的额定电压的±5%范围。

当设备离电源较远时要考虑线路损失，应适当增加电缆截面积。

为保证线路传输可靠，线路尽可能少接头或无接头。

考虑到维修方便建议设置机旁端子箱。

特别提醒：设备接地线为双色线（黄/绿），且有标识，为保证安全必须连接可靠，接地线留出长度应比其它线长50mm左右。

2、安装a、导杆式安装系统（见安装示意图）将导杆放入池中安装位置，用铅垂线分别对导杆相邻两面找正，用螺栓将导杆固定（导杆与铅垂线最大偏移不得大于10mm），固定后，再用铅垂线校核使之在规定范围内，固紧螺栓。

潜水泵/搅拌器（一控二）综合保护控制器KL-QW/QJB2潜水泵/搅拌器综合保护器用户使用手册目录1.概述 (3)1.1.性能特点 (3)1.2.原理 (3)1.3.主要性能 (3)2.设备安装 (4)2.1.外形尺寸图 (4)2.2.安装方法 (5)2.3.接线端子说明 (6)3.售后服务 (7)1.概述1.1.性能特点KL-QW/QJB系列潜水泵/搅拌器综合控制器(以下简称控制器)，适用于国内外生产的潜水潜水泵/搅拌器的保护与控制。

1.2.原理根据QW/QJB型潜水泵/搅拌器长年工作在水下的结构与特性在对QW/QJB型潜水泵/搅拌器的保护装置中必要加入油室泄漏保护与电机超温保护：浮球液位信号：潜水泵/搅拌器液下设备必须有水才能工作，工作的水池中，使用浮球等液位检测器检测水位，但水位高于潜水搅拌器工作的水位时，液位检测器会给出信号。

油室泄漏保护：在潜水泵/搅拌器油室内置入水份检测电极，在油室中如果出现有水份时电极出现信号跳变，QW/QJB潜水泵/搅拌器保护器能检测到此信号的变化，而停止QW/QJB潜水泵/搅拌器运行并以故障指示。

电机超温保护：在潜水泵/搅拌器三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，QW/QJB潜水泵/搅拌器保护器能检测到此信号的变化，而停止QW/QJB潜水泵/搅拌器运行并以故障指示。

1.3.主要性能传感器供电：传感器12VDC低压供电；供电电源变压器隔离。

信号输入：液位信号：浮球信号或液位传感器；泄漏信号：油室泄漏保护；超温信号：电机超温保护；输入回差控制：±2%；信号输入：DC12V开关量信号输入，或电阻、电流信号输入；信号响应速度：10mS；信号输出：继电器输出触点容量：7A/250V（AC）或10A/30V（DC）；超温故障输出：继电器常开输出；泄漏故障输出：继电器常开输出；浮球信号输出：继电器常开输出；总故障输出：继电器常开输出；继电器常闭输出；切换。

潜水搅拌器技术说明1、总述潜水搅拌器是通过叶轮的高速旋转，对污水进行剧烈搅动，除起到使池中污水呈悬浮状态还起到水流的推进作用，即在池底的横向、竖向产生扰动，使池内混合液充分混合，避免沉淀和死角。

2、供货范围蓝深集团股份有限公司提供完整的潜水搅拌器，并随机配备动力和控制电缆、安装支架，电缆预留不少于10%余量。

含安装装置及提升装置，自带相对应的保护器。

现场控制箱、接线箱不在本项供货范围。

3、技术参数表4、结构和性能1）潜水搅拌器主要由外壳、叶轮、轮轴、轴承、驱动装置、电缆、安装导杆等部件组成；其整体结构紧凑，安装方便，操作简单，易于维修，配套电机功率小，无噪音，叶片采用反扭曲线设计，叶片无阻塞和缠绕现象。

a外壳潜水搅拌器的外壳采用304不锈钢材质。

壳体表面光滑、无气孔、水平整等癖暇；壳体具有足够的厚度来承受所有的负荷，在需要水封的部位，采用丁腈橡胶制的O型密封环进行密封。

b叶轮潜水搅拌器的螺旋叶轮采用不锈钢整体制作而成，所有叶片采用相同的形式，叶片的间隔距离均匀设置，叶轮与泵轴之间采用单键固定在轴的端部，并采用保护帽进行密封，叶轮与轴采用内部锁定装置以防叶轮和轴在运转时发生松动；叶轮具有自动清洗功能；叶轮整体经动平衡试验，表面经精心加工和处理，以最大效率传递电机输出功率，对污水进行充分的混合和促进池底污水的流动。

c轮轴轮轴是电机轴的延伸段，即轮轴和电机轴是同一根轴（连续无间断的），采用不锈钢材料加工而成，能承受所有轴向和径向负荷，其使用寿命不低于50000小时。

d轴承电机轴由两个轴承支承，支承轴承为双列球轴承；而主轴承为双列球面滚子轴承；叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；轴承的运行寿命大于100000小时。

e密封有两个机械密封和一个唇形密封组成。

密封装置材料：碳化钨--碳化钨。

每个轮轴配备串联式双层独立的旋转轴机械密封系统，密封装置在一只油箱内运行。

机械密封设计寿命大于25000小时。

Q J B型潜水搅拌机安装、维护、操作使用手册地址（ADD）：*************邮编（PQ）：**********电话（TEL）：**************传真（FAX）：**************电邮（E-mail）：****************QJB型潜水搅拌机说明书一前言为了更好地使用本公司生产的QJB型系列潜水搅拌机，在安装使用前，请认真阅读以下说明。

二用途混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中，搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。

三适用范围潜水搅拌机可在下列条件下正常连续运行：最高介质温度不超过40℃；介质的PH值在5~9；介质密度不超过1150kg/m3；长期潜水运行，潜水深度一般不超过20m。

如有特殊要求，请与本公司取得联系。

警告！潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！四性能特点结构紧凑，体积小，重量轻，操作维护简单，安装方便快捷，使用寿命长。

叶轮经优化设计，效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。

与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护优质轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加安全可靠。

两道机械密封。

潜水搅拌机用与不用导流罩均可。

导流罩可略提高效率并控制水流喷射动作。

五选型注意事项为保证潜水搅拌机取得最佳运行效果，请使用方提供如下资料：1、运用目的。

2、池型及尺寸。

3、搅拌介质的特性，包括粘度、密度、固体物含量等。

六装配与安装潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。

吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。

用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；电压一定要在铭牌上标出的额定电压±5%的范围内，如果电源离水泵的距离较远时，应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水；导杆应与水平面垂直，可采用铅锤校正。

潜水搅拌器操作规程概述潜水搅拌器是一种用于处理污水、废水、污泥等废物的设备，其主要功能是通过搅拌将底部污泥悬浮到水中，使其更容易被氧化、分解或输送至处理设备。

潜水搅拌器广泛应用于污水处理厂、工业废水处理、市政污水处理等领域，能够起到提高处理效率、减少处理成本的作用。

为保证潜水搅拌器的正常运行，确保操作人员的安全，特制定本操作规程。

操作步骤1. 准备工作1.1 检查潜水搅拌器是否有异常，如叶轮是否有异响、电缆是否有损坏等，若有异常及时进行维修保养。

1.2 确保潜水搅拌器的电源线路和接地符合要求。

1.3 根据现场情况选择正确的工作方式和适当的搅拌速度。

2. 开始工作2.1 打开控制箱门，检查操作面板。

将操作面板上的手动开关、检修开关全部置于“关”位。

2.2 将潜水搅拌器下放至水中，根据需要进行调整。

2.3 再次检查电源线路和接地符合要求，接通电源。

2.4 将潜水搅拌器的手动/自动开关置于“手动”位，手动调节搅拌速度。

2.5 如果需进行远程控制，将潜水搅拌器的手动/自动开关置于“自动”位，进行远程操作。

3. 停止工作3.1 关闭潜水搅拌器的手动/自动开关，将其置于“停止”位。

3.2 断开电源，并将潜水搅拌器拆卸上升至水面。

安全注意事项1.操作人员应熟悉潜水搅拌器的操作规程，严格按照操作步骤进行操作。

2.操作人员应佩戴好防水胶棉靴，切勿裸露脚部。

3.在潜水搅拌器运行期间，禁止随意触碰电线或电缆。

4.操作前应检查周围环境是否存在危险物品或障碍物，并进行清理。

5.在操作过程中，应注意不要将杂物丢入潜水搅拌器内。

6.操作结束后，应将潜水搅拌器及其配件清洗干净，并妥善保管。

总结通过本操作规程的制定，可以使操作人员更好地掌握潜水搅拌器的使用方法、维护方法和安全注意事项，提高操作效率，减少安全事故的发生。

在操作潜水搅拌器时，我们应严格遵守规程，确保设备的安全正常运行，为污水处理等领域的环境保护工作做出贡献。

潜水搅拌器操作规程正式版第一章总则第一条为了确保潜水搅拌器的安全运行，防止事故发生，保护潜水搅拌器操作人员的人身安全，制定本操作规程。

第二条本规程适用于潜水搅拌器的操作人员。

第三条潜水搅拌器操作人员应严格按照本规程的规定进行操作，不得擅自违反。

第一章总则第一条为了保证潜水搅拌器的安全运行，防止事故发生，保护潜水搅拌器操作人员的人身安全，制定本操作规程。

第二条本规程适用于潜水搅拌器的操作人员。

第三条潜水搅拌器操作人员应严格按照本规程的规定进行操作，不得擅自违反。

第二章详细操作规程第四条潜水搅拌器操作前，应对设备进行检查，确保各部分的连接和固定是否牢固可靠。

第五条操作前应先核对电源的状态，确认电源线是否接地良好，电压是否正常。

第六条潜水搅拌器潜入水中前，应确认搅拌器所处的水体的温度、PH值和浊度是否在允许范围内。

第七条潜入水中操作时，操作人员应佩戴合适的潜水装备，确保自身的安全。

第八条开始潜入水中前，应将搅拌器转到最低档位，确保潜入时的扬程不超过预定高度。

第九条操作人员应根据实际需求选择搅拌器的转速，避免过高或过低的转速对搅拌器的工作产生不良影响。

第十条操作人员应随时观察搅拌器的水下工作状态，确保搅拌器能够正常工作。

第十一条如发现搅拌器出现异常情况（如异响、冒烟等），应立即停止操作，切断电源并报告相关人员。

第十二条操作完毕后，应及时将潜水搅拌器从水中取出，清理并储存好。

第三章安全措施第十三条操作人员应定期参加相关操作培训，了解潜水搅拌器的操作规程和维护要求。

第十四条操作人员操作过程中，应保持冷静，严禁饮酒和吸烟等可能影响操作安全的行为。

第十五条操作人员应熟悉紧急停机按钮的位置和使用方法，在紧急情况下能迅速停止潜水搅拌器的运转。

第十六条操作人员潜入水中时，应保持与其他人员的沟通，确保及时获取可能的帮助。

第十七条操作人员潜入水中时，不得将手、头或底层物体插入搅拌器的工作区域，以免造成意外伤害。

第十八条操作人员在紧急情况下，应第一时间通知相关责任人，协助解决问题，确保安全。

搅拌机/推流器操作规程
（一）运行前的准备
1.油箱内是否有足够油。

2.电机电缆入口固定是否牢固。

3.是否正确接连产品中的检测设备。

4.启动前确保将搅拌器固定到导向栏。

（二）开机运行
就地控制：
合上总电源开关。

将工作方式开关拨在“手动”位，现场方式为手动。

手动方式用于设备维修调试时的连续或调整操作。

可按动“启动”丶“停止”按钮控制设备的运转和停止。

远程控制：
合上总电源开关。

将工作方式开关拨在“自动”位，设备的运行由远端中控室启动信号（闭合）控制。

电柜中将“允许远控”，“运行”，“故障”，“电源”信号（无源开关量）传递给远端控制室。

急停：
在设备运行过程中，如出现异常或电机过载情况，可按动急停按钮停止设备运行。

这时急停按钮自锁。

需恢复工作时，旋动总停按钮使之复位。

（三）注意事项
启动电机后,检查旋转方向:
1.从螺旋桨侧看搅拌器时，螺旋桨的正确旋转方向为逆时针旋转。

2.如果选择方向有误，请执行以下操作：
a.停止电机。

b.断开电源。

c.更改电源三个引线中两个的位置。

d.短暂启动电机，检查旋转方向是否正确。

一、QJB系列的潜水搅拌器、潜水推进器描述用途A、潜水搅拌器、潜水推进器广泛适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备，分为混合搅拌和低速推流两大系列：混合搅拌系列潜水搅拌器适用于市政和工业污水处理工艺流程中搅拌含有悬浮物的液体；潜水搅拌器适用于市政和工业污水处理厂曝气池和厌氧池，其产生的低切向流的强力水流，用于池中水循环及硝化、脱氮和除磷阶段创建水流。

B、潜水搅拌器、潜水推进器的性能特点：潜水搅拌器、潜水推进器结构紧凑，操作维护简单，安装检修方便，使用寿命长；叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防止杂物缠绕、堵塞；与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；特点结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音.适用范围潜水搅拌器、潜水推进器在下列条件下应能正常连续24小时运行1）最高介质温度不超过40 C;2）介质的PH值在6—9之间;3）液体密度不超过1150kg/m3;4）长期24小时潜水连续运行，潜水深度一般不超过20m。

潜水搅拌器技术描述1、技术条件1) 潜水搅拌器是完全整体密封设计、潜污型；潜水搅拌器转动平衡自如,无卡死,停滞,振动等现象；2) 潜水搅拌器作密封气压实验,实验压力为0.3MPa,历时5min无泄漏现象；3) 潜水搅拌器采用双机械密封结构和唇形密封组织，机械密封保证使用寿命不低于25000小时可靠运行而不需更换；4) 潜水搅拌器电机配有控制和动力水下电缆, 引出电缆采用GB5013.2中YZW型橡套软电缆,单台标准配置长度10m，电缆密封头采用树脂和其它罐装密封材料密封以防渗水至电机。

为了达到最大限度地保护电机。

即使在偶然的不正常运行情况下，电缆损坏且电机仍在水下，电缆进口也不会有湿气进入电机和接线盒。
