QJB潜水搅拌机参数解析及安装步骤说明

潜水搅拌机参数解析及安装步骤1. 概述潜水搅拌机是一种工程机械设备，广泛应用于市政污水处理、污泥搅拌、化工废水处理、生物发酵等领域。

其紧要作用是通过搅拌和混合污泥等物质，从而促进水体悬浮物和底部沉淀物颗粒的混合，提高环境整治效果。

本文将介绍潜水搅拌机的参数解析及安装步骤。

2. 潜水搅拌机参数解析2.1 潜水搅拌机的种类潜水搅拌机分为混合污泥潜水搅拌机和气浮潜水搅拌机两种，并且每种搅拌机都有不同的参数。

2.2 混合污泥潜水搅拌机的参数混合污泥潜水搅拌机的参数一般有以下几个：•功率：通常在0.75kw到55kw之间，不同规格的搅拌机功率不同。

•电压：一般在220V到380V之间，需要依据使用需求确定电压。

•转速：转速范围一般在10r/min到100r/min之间，不同规格的搅拌机转速不同。

•叶轮直径：一般在0.5m到4m之间，需要依据使用需求选择对应的叶轮直径。

2.3 气浮潜水搅拌机的参数气浮潜水搅拌机的参数一般有以下几个：•功率：通常在0.75kw到75kw之间，不同规格的搅拌机功率不同。

•电压：一般在220V到380V之间，需要依据使用需求确定电压。

•转速：转速范围一般在10r/min到100r/min之间，不同规格的搅拌机转速不同。

•叶轮直径：一般在0.5m到4m之间，需要依据使用需求选择对应的叶轮直径。

•气浮量：气浮潜水搅拌机需要定期注入气体以维持搅拌作用，气浮量是调整搅拌作用的紧要参数。

3. 潜水搅拌机安装步骤3.1 安装环境准备•确认搅拌机使用需求，选择合适的安装环境。

•检查安装环境的地基是否坚固，以及四周环境是否符合安全要求。

3.2 安装设备•依据搅拌机的参数和使用要求，选择合适的叶轮和搅拌机。

•依据安装要求，固定搅拌机的支架和设备。

•安装相应的水管和电气设备。

3.3 调试和测试•使用专业的测试仪器对搅拌机的参数进行测试和校准。

•调试搅拌机的转速和气浮量等参数，确保其正常运行。

3.4 防护和保养•定期清洗和维护搅拌机和相关设备。

潜水搅拌机的安装五大步骤
潜水搅拌机是一种常用于水处理、污水处理、环保工程等领域的设备。

在使用前需要进行安装，下面介绍安装潜水搅拌机的五大步骤。

第一步：准备工作
在安装前，需要准备以下材料和工具：
•潜水搅拌机
•安装支架
•锤子、螺丝刀、扳手等工具
•电缆、插头、接线盒等电气设备
在准备工作时，需要确认潜水搅拌机的型号和规格是否与现场要求相符。

同时，需要确保安装场地的电源和环境条件适合潜水搅拌机的使用。

第二步：安装支架
将安装支架固定在潜水搅拌机的底部，使用螺栓将支架与搅拌机坚固连接。

安装时需要确保支架的位置和角度合适，使搅拌机能够顺当运行并达到预期的效果。

第三步：安装电气设备
将电缆连接到潜水搅拌机的电机上，然后将电缆通过管道或隧道等途径引入到操作平台。

连接插头和接线盒，确保电气设备的连接正确无误。

在连接电气设备时，需要注意安全，确保设备没有电气隐患。

第四步：将潜水搅拌机放置在正确的位置
将潜水搅拌机放置在水里，并将支架坚固地固定在池底。

在放置搅拌机时，需要确认搅拌机和支架没有移动，且搅拌机的角度和位置符合要求。

第五步：测试和调整
将电源连接到潜水搅拌机上，并启动搅拌机进行测试。

测试期间需要注意察看搅拌机的转速和搅拌效果，以及是否存在噪声和电气问题。

若存在问题，需要进行调整和维护和修理，直到搅拌机达到预期效果。

以上就是安装潜水搅拌机的五大步骤，正确安装潜水搅拌机可以提高设备效率和使用寿命，并为后续的水处理和污水处理供应良好的基础。

潜水搅拌机一、产品信息QJB型潜水搅拌机为混合搅拌和低速推流两大系列产品。

二、结构简介及性能特点1.潜水搅拌机结构紧凑、体积小、重量轻。

操作维护简单、安装方便快捷、使用寿命长。

2.潜水搅拌机叶片具有自洁功能，可防杂物缠绕、堵塞。

3.潜水搅拌机与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4.潜水搅拌机电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保护功能，使电机的工作更加安全可靠。

5.潜水搅拌机机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。

三、产品说明QJB0.85/8-260/3-740cQJB------潜水搅拌机（推流器）的拼音缩写260-----叶轮名义直径740-------叶轮转速（rpm）0.85------电机功率（KW）配用功率范围：0.85-10KW叶轮直径范围：260-615mm叶轮转速范围：180-980r/min推力范围：≤2900N材质：铸铁/铸造全不锈钢可根据客户要求定做四、用途及适用条件混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

潜水搅拌机可在下列条件下正常连续运行：★最高介质温度不超过40°C★介质的PH值在5-9★介质密度不超过1150KG/M^3★长期潜水运行，潜水深度一般不超过20米五、选型注意事项为保证潜水搅拌机取得最佳运行效果，请使用方提供如下资料：◎运用目的◎池型及尺寸，包括水深◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。

六安装系统潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。

当池深H<4米时建议采用安装系统一。

潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的最大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。

潜水搅拌器安装要求步骤及注意事项概述潜水搅拌器是一种用途广泛的混合设备，在井下水处理、污水处理、湖泊、河流等环境中都有广泛应用。

在安装潜水搅拌器之前，需要了解各种安装要求步骤及注意事项，以确保设备可以安全、高效地运行。

安装步骤步骤一：选择安装位置选择正确的安装位置是安装潜水搅拌器的关键步骤。

潜水搅拌器应安装在废水池或水箱较深的位置，避开在操作过程中被气泡和污物堵塞，同时应确保它与其它设备之间的距离充分。

步骤二：准备安装部件应当准备好以下安装部件：潜水搅拌器、电缆夹圈、防水底座、电缆及安装罐等。

步骤三：安装潜水搅拌器1.在废水池或水箱的正确位置固定防水底座，确保其坚固。

2.将潜水搅拌器轴套插入防水底座，并固定电缆夹圈。

3.确保电缆夹圈是正确安装并能有效固定电线。

4.安装潜水搅拌器上的安装支架，安装位置应当与防水底座对齐并坚固固定。

步骤四：连接电缆将电缆从潜水搅拌器的底座括号中拉出，连接到电缆井中负责电气掌控的配电箱里。

选择精准的电线尺寸和跨线间距特别紧要，否则设备可能会由于电线故障而无法正常工作。

步骤五：进行测试在启动前，建议在空载情况下启动潜水搅拌器进行测试，以确保设备正常工作。

在操作过程中应注意潜水搅拌器的牢靠性、温度和噪声等参数。

注意事项1.安装潜水搅拌器前，应清除废水池或水箱中的杂物，以确保设备的高效工作。

2.安装时，应注意潜水搅拌器和其它设备之间的距离，以免设备之间相互干扰。

3.与潜水搅拌器相连的电缆应在安装时坚固固定。

4.在启动潜水搅拌器前，应确保电缆和其它连接部分均符合规范。

5.在运行潜水搅拌器时，应注意设备的温度和振动情况，以免可能的损坏设备的工作部件。

6.定期清洗和维护潜水搅拌器，以保持最佳的工作效率和寿命。

7.尽可能避开潜水搅拌器在长期运行中超负荷或过热，以免损坏设备并缩短设备的使用寿命。

通过以上的安装步骤和注意事项的关注，能够帮忙您顺当安装潜水搅拌器。

安装前确定要认真看说明书，审查各个部分。

潜水搅拌器安装技术交底standalone； self-contained； independent； self-governed；autocephalous； indie； absolute； unattached； substantive潜水搅拌器安装技术交底1、交底说明：本交底说明仅限用于大唐多伦煤化工年产46万吨煤基烯烃新增污水处理站项目----生化反应池单元潜水搅拌器的安装。

2、搅拌器的技术参数3、施工前的准备1）吊装：潜水搅拌机、起吊架、导杆各部分可以先用板车水平倒运至生化反应池南侧的空地上，然后用吊车将其吊到生化反应池池顶。

如图：搅拌器安装前，有关人员对搅拌器的螺栓孔尺寸验收。

与之连接的设备及基础资料同步，并按要求进行检查、复测，符合要求予以验收。

2）与搅拌器连接的搅拌器法兰的验收：a.在静设备上的搅拌器法兰，表面光滑，螺栓孔内无杂物与锈蚀。

b.在静设备上的搅拌器法兰的上表面无锈蚀及划痕；c.设备内部已经清理干净；3）搅拌器法兰的水平度偏差数值不得超过下表的规定；表二与搅拌器连接的凸圆水平度偏差4、搅拌器安装1）搅拌器安装前根据搅拌器所在生化反应池的内部空间及导杆的尺寸进行脚手架搭设,经有关部门验收合格后,进行搅拌器的安装。

2）将加强筋板焊在起重架上，池顶预埋件与起重架筋板底托用螺栓连接（四个搅拌器只配了两个起重架，所以采用螺栓连接，方便将来拆卸互用。

）3）按照导杆上的底座和支撑架的位置分别在池顶部和池底部打好膨胀螺栓将导杆与池顶部和池底部分别固定。

5、浆叶安装1.浆叶从上往下安装，当在轴上安装浆叶时，按照浆叶图纸和指导说明，确认浆叶方向与轴的旋转方向相符合；2.紧固件用扭矩扳手拧紧：搅拌器浆叶安装示意图3.设备的找正与找平:1)搅拌器：水平度、轴的垂直度2)箱的水平度，采用水准仪测量，其水平度应符合厂家要求。

3)设备找正找平合格后，应经有关人员检查，并立即作好设备安装记录联轴器对中应在搅拌器安装结束后进行。

潜水搅拌机安装操作维修手册潜水搅拌机安装操作维修手册【目录】1.搅拌机简介31.1 产品概述31.2 技术参数42.安装手册52.1 安装准备52.2 安装步骤63.操作手册83.1 操作前的准备83.2 搅拌机的开启与关闭94.维修手册.104.1 维修前的准备..104.2 常见故障排除.115.附件121.搅拌机简介1.1 产品概述潜水搅拌机是一种用于混合固液或液-液的搅拌设备。

它采用水泵与电机相结合的方式，使其能够潜入液体中进行搅拌作业。

潜水搅拌机广泛应用于水处理、环保、冶金等领域。

1.2 技术参数以下是潜水搅拌机的主要技术参数：- 功率： kW- 排量： m³/h- 电压： V- 频率： Hz- 最大潜水深度： m- 材质：型不锈钢2.安装手册2.1 安装准备在进行潜水搅拌机的安装前，需要进行以下准备工作：- 确认安装位置，并清理安装区域。

- 检查电源接口，确保符合设备所需的电压和电流。

- 准备所需的安装工具，如螺丝刀、扳手等。

2.2 安装步骤按照以下步骤进行潜水搅拌机的安装：步骤1：固定底座。

a) 将底座放置在安装位置上。

b) 使用螺丝将底座固定在地面或底座支架上。

步骤2：安装水泵。

a) 将潜水泵放入安装孔中。

b) 使用紧固件将潜水泵固定在底座上。

步骤3：连接管道。

a) 连接入口管道和出口管道。

b) 确保管道连接紧密并无水泄漏。

步骤4：连接电源。

a) 将电源线连接到电源接口。

b) 检查电源线是否接地正确。

3.操作手册3.1 操作前的准备在操作潜水搅拌机之前，需要进行以下准备工作：- 确保电源接通并稳定。

- 检查搅拌机的各部件是否正常运转，如轴承、机械密封等。

- 检查搅拌机的润滑油量是否足够。

3.2 搅拌机的开启与关闭搅拌机的开启与关闭操作步骤如下：开启搅拌机：1.按下开关，将电流传导到电动机。

2.电动机开始运转，搅拌机开始工作。

关闭搅拌机：1.断开电源开关，切断电流。

2.搅拌机停止工作。

使用安装潜水搅拌机方法和注意事项潜水搅拌机是生活中常用的一种工具，紧要用于搅拌和混合水体和底泥，被广泛应用于池塘、湖泊、水库等水体清淤、改良地下水质和水文环境等领域。

但是，使用潜水搅拌机需要注意一些安装和使用方法，才能更好地保障工作效果和安全。

本文将介绍潜水搅拌机的使用安装方法和注意事项，希望对大家有所帮忙。

一、潜水搅拌机使用方法1.1 选择合适的潜水搅拌机型号在使用潜水搅拌机之前，首先需要依据实在工作需求和项目情况选择合适的型号。

一般来说，潜水搅拌机的型号选择取决于池塘、湖泊或水库的尺寸，深度和水体类型。

需要了解水体底泥厚度、泥质类型、水深、底层温度等因素，综合选择合适的潜水搅拌机，以确保工作效果。

1.2 安装潜水搅拌机在使用潜水搅拌机之前需要先进行安装。

实在流程如下：1.准备安装工具及安装材料。

2.将潜水搅拌机从包装中取出，对比说明书检查零部件是否齐全。

3.备好潜水搅拌机的工作电源和掌控器。

4.依据实在要求，选择合适的支撑杆和倾斜检测器。

5.遵奉并服从说明书的规定，安装潜水搅拌机的零部件，注意察看每个部分是否安装正确。

6.将潜水搅拌机放入水体中，确保搅拌机的转轴圆周和水平面保持确定的夹角，以达到最佳搅拌效果。

1.3 启动潜水搅拌机在完成潜水搅拌机的安装后，需要依照以下步骤启动它：1.将潜水搅拌机的电源插入掌控器中，确保电源与电机并联连接。

2.打开开关，启动潜水搅拌机。

3.依据工作需求和实在情况，进行速度调整和操作。

1.4 维护潜水搅拌机在潜水搅拌机使用过程中，也需要进行维护，以保证其安全性和牢靠性。

实在操作如下：1.活络轴承润滑：定期进行润滑以保证良好的摩擦，滴油器润滑时间至少为一周一次。

2.清除变热器堵塞：变速器的三个过滤网需要定期清洗保养，以便维持潜水搅拌机运行状态。

3.保证机体外部清洁：清洗机体的外部结垢或污垢，确保外形美观乾净，同时检查线缆是否损坏等。

二、使用潜水搅拌机的注意事项在使用潜水搅拌机的时候，也需要注意以下事项：2.1 安全注意事项潜水搅拌机在操作时需要注意安全，例如：1.操作时需要戴手套和防护镜等防护服饰，确保人身安全。

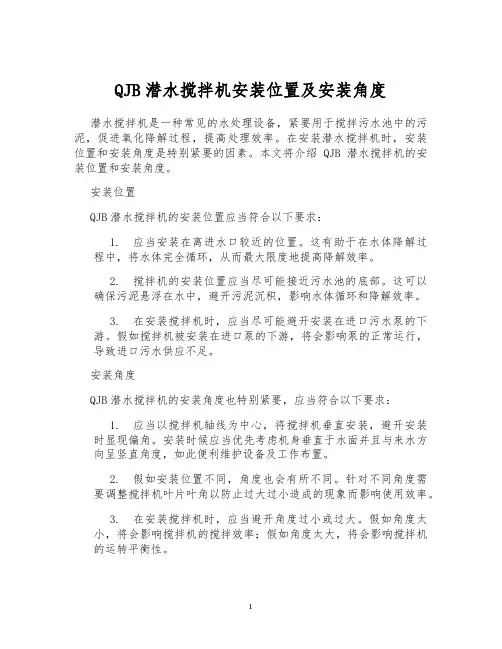

QJB潜水搅拌机安装位置及安装角度潜水搅拌机是一种常见的水处理设备，紧要用于搅拌污水池中的污泥，促进氧化降解过程，提高处理效率。

在安装潜水搅拌机时，安装位置和安装角度是特别紧要的因素。

本文将介绍QJB潜水搅拌机的安装位置和安装角度。

安装位置QJB潜水搅拌机的安装位置应当符合以下要求：1.应当安装在离进水口较近的位置。

这有助于在水体降解过程中，将水体完全循环，从而最大限度地提高降解效率。

2.搅拌机的安装位置应当尽可能接近污水池的底部。

这可以确保污泥悬浮在水中，避开污泥沉积，影响水体循环和降解效率。

3.在安装搅拌机时，应当尽可能避开安装在进口污水泵的下游。

假如搅拌机被安装在进口泵的下游，将会影响泵的正常运行，导致进口污水供应不足。

安装角度QJB潜水搅拌机的安装角度也特别紧要，应当符合以下要求：1.应当以搅拌机轴线为中心，将搅拌机垂直安装，避开安装时显现偏角。

安装时候应当优先考虑机身垂直于水面并且与来水方向呈竖直角度，如此便利维护设备及工作布置。

2.假如安装位置不同，角度也会有所不同。

针对不同角度需要调整搅拌机叶片叶角以防止过大过小造成的现象而影响使用效率。

3.在安装搅拌机时，应当避开角度过小或过大。

假如角度太小，将会影响搅拌机的搅拌效率；假如角度太大，将会影响搅拌机的运转平衡性。

特别提示在安装QJB潜水搅拌机前，请务必留意以下事项：1.在安装搅拌机前，应当认真清理污水池，避开污泥沉积在搅拌机外壳和叶片上，影响搅拌效果。

2.安装搅拌机时请勿使用过长或过短的搅拌机电缆和铁丝绳。

这会影响搅拌机的运转平衡性，甚至会引发设备故障。

3.在使用搅拌机前，请首先检查设备的机体和叶片是否有杂物。

假如有垃圾、石头等杂物，应当适时清理。

结论在安装QJB潜水搅拌机时，安装位置和安装角度特别紧要。

正确的安装位置和安装角度不仅可以提高处理效率，也可以避开设备故障和维护和修理费用。

因此，在安装潜水搅拌机之前，请务必认真阅读本文，并依照要求进行安装。

潜水搅拌器的安装与调试方案
一、潜水搅拌器的安装
1、安装时，首先根据平面布置图，确定潜水搅拌器位置，根据位置查找顶部和底部预埋件，复核预埋件几何尺寸、位置、平面度误差是否在规范许可的范围内；
2、划线确定上支撑、下支撑、提升架支座螺栓孔位置，使用电钻钻孔，上部支撑、提升架底座采用M16*280固定，下部支撑采用M16*150化学螺栓固定；
3、安装潜水搅拌器导杆，紧固螺栓；
4、安装上部提升架；
5、将潜水搅拌器主机使用提升架沿上部导杆向下降落，使潜水搅拌器轴线位置标高和设计院图纸设计标高一致。

固定提升钢丝绳。

二、潜水搅拌器的调试
1、搅拌机在下列条件下应能正常连续运行：
（1）最高介质温度不超过40°C；
（2）介质的PH值在5~9间；
（3）液体密度不超过1150kg/m3；
（4）长期潜水运行，潜水深度一般不超过20m。

2、重点注意事项：
潜水搅拌机安装调试步骤必需完全潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作，钢膨胀螺栓须按要求固定，安装完毕后，将电缆拉紧固定好，潜水推流器选型时，浆叶直径超过2M。
