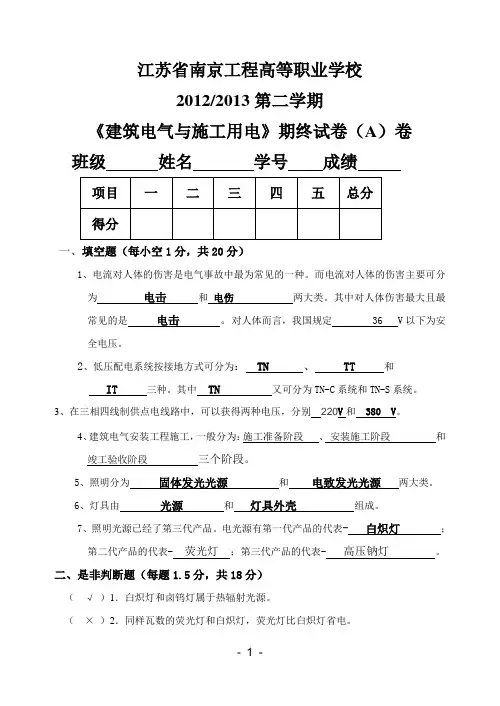

江苏省南京工程高等职业学校2012/2013第二学期《建筑电气与施工用电》期终试卷（A）卷班级姓名学号成绩一、填空题（每小空1分，共20分）1、电流对人体的伤害是电气事故中最为常见的一种。

而电流对人体的伤害主要可分为电击和电伤两大类。

其中对人体伤害最大且最常见的是电击。

对人体而言，我国规定 36 V以下为安全电压。

2、低压配电系统按接地方式可分为： TN 、 TT 和IT 三种。

其中 TN 又可分为TN-C系统和TN-S系统。

4、建筑电气安装工程施工，一般分为：施工准备阶段、安装施工阶段和竣工验收阶段三个阶段。

5、照明分为固体发光光源和电致发光光源两大类。

6、灯具由光源和灯具外壳组成。

7、照明光源已经了第三代产品。

电光源有第一代产品的代表-白炽灯；第二代产品的代表-荧光灯；第三代产品的代表-高压钠灯。

二、是非判断题（每题1.5分，共18分）（√）1．白炽灯和卤钨灯属于热辐射光源。

（×）2．同样瓦数的荧光灯和白炽灯，荧光灯比白炽灯省电。

（√）3．互感器是电工测量和自动保护装置使用的特殊变压器。

（√）4．照明灯具的单极开关必须接在相线上，否则很容易造成人身触电危险。

（√）5．国家颁布制定了我国电力网的电压等级，其中1kV以下为低压。

（×）6．引下线及其布置应按防雷规范确定，一般不得少于四根。

（√）7．同一交流回路的导线应穿于同一根钢管内。

不同回路、不同电压等级和交流与直流的导线，不得穿在同一根管内。

（√）8．照明灯具的搬把开关距地面高度应为1.2～1.4m。

（√）9．安全电压的插座应该带有接零或接地插头或插孔。

（×）10．螺口灯座的顶芯接相线L或中性线N均可以。

（√）11．在三相四线配电系统中，其照明负荷应尽可能均匀的分布在三相中。

（√）12．用电线管配线时，电线管内不允许有任何电线接头。

三、名词解释（每题2分，共10分）1、电力网——电力网是（Electric Network）电力系统的一部分，由变电所和各种电压的线路组成。

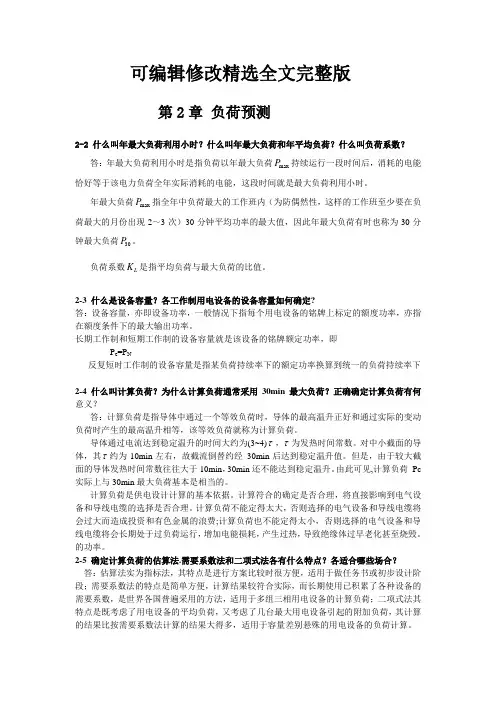

可编辑修改精选全文完整版第2章负荷预测2-2 什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？P持续运行一段时间后，消耗的电能答：年最大负荷利用小时是指负荷以年最大负荷max恰好等于该电力负荷全年实际消耗的电能，这段时间就是最大负荷利用小时。

P指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负年最大负荷max荷最大的月份出现2～3次）30分钟平均功率的最大值，因此年最大负荷有时也称为30分P。

钟最大负荷30K是指平均负荷与最大负荷的比值。

负荷系数L2-3 什么是设备容量？各工作制用电设备的设备容量如何确定?答：设备容量，亦即设备功率，一般情况下指每个用电设备的铭牌上标定的额度功率，亦指在额度条件下的最大输出功率。

长期工作制和短期工作制的设备容量就是该设备的铭牌额定功率，即P e=P N反复短时工作制的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下2-4 什么叫计算负荷？为什么计算负荷通常采用30min最大负荷？正确确定计算负荷有何意义？答：计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。

导体通过电流达到稳定温升的时间大约为(3~4)τ，τ为发热时间常数。

对中小截面的导体，其τ约为10min左右，故截流倒替约经30min后达到稳定温升值。

但是，由于较大截面的导体发热时间常数往往大于10min，30min还不能达到稳定温升。

由此可见,计算负荷Pc 实际上与30min最大负荷基本是相当的。

计算负荷是供电设计计算的基本依据。

计算符合的确定是否合理，将直接影响到电气设备和导线电缆的选择是否合理。

计算负荷不能定得太大，否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小，否则选择的电气设备和导线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。

供配电技术试题及答案供配电技术试题一、填空题(每题 2 分，共20 分)1、配电所的任务是( 接收 )和( 分配 )电能。

2、电压偏差是指电气设备的( 端电压 )和( 额定电压 )之差。

3、用电设备的额定电压要与( 同级电网 )的额定电压相同。

4、短路全电流为( 周期分量 )和( 非周期分量 )之和。

5、熔断器主要是对电路和设备进行( )保护。

6、我国供电系统规定的工频是( )HZ。

7、架空线路主要由( )，横担，绝缘子，( )构成。

8、工厂电力线路的接线方式有( )、( )和环形接线。

9、工厂供电系统的过电流保护装置有( )、( )和继电保护。

10、继电器按用途分为( )和( )两类。

二、判断题(每题 2 分，共 20 分)1、一般中型工厂电源进线电压是6-10KV。

( )2、频率和电压是衡量电能质量的两个参数。

( )3、高压负荷开关有灭弧装置，可以断开短路电流。

( )4、电力系统发生短路故障会产生电动力效应和热效应。

( )5、工厂提高功率因数的方法是并联电容。

( )6、断路器可进行短路保护和过流保护。

( )7、配电所主要设备是变压器。

( )8、负荷开关能带负荷通断电路。

( )9、工厂的低压配电电压一般采用220/380V。

( )10、电压互感器工作时二次侧不得短路。

( )三、简答题(每题10 分，共 50 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2、什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3、工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。

4、电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?5、为保证供电系统安全、可靠、优质、经济运行，选择导线和电缆截面要满足什么条件?四、计算题(每题10 分，共 10 分)已知某机修车间的金属切削机床组,拥有电压为380V的三相电动机7、5 KW3台,4 KW8台,3 KW17台,1、5 KW10台、试用需要系数法确定此线路上的有功计算负荷、无功计算负荷、视在计算负荷、计算电流。

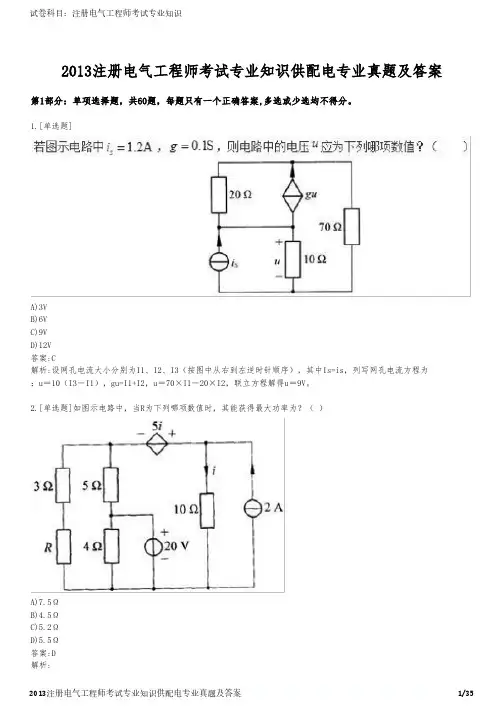

2013注册电气工程师考试专业知识供配电专业真题及答案第1部分：单项选择题，共60题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]A)3VB)6VC)9VD)12V答案:C解析:设网孔电流大小分别为I1、I2、I3（按图中从右到左逆时针顺序），其中Is=is，列写网孔电流方程为：u＝10（I3－I1），gu=I1+I2，u＝70×I1－20×I2，联立方程解得u＝9V。

2.[单选题]如图示电路中，当R为下列哪项数值时，其能获得最大功率为？（ ）A)7.5ΩB)4.5ΩC)5.2ΩD)5.5Ω答案:D3.[单选题]A)AB)BC)CD)D答案:B解析:4.[单选题]有一个由R=3kΩ，L=4H和C=1μF三个元件相串联的电路。

若电路发生谐振，则振荡频率为应为下列哪项数值（ ）A)331rad/sB)500rad/sC)375rad/sD)750rad/s答案:A解析:5.[单选题]图示空心变压器AB间的输入阻抗Zm应为下列哪项数值？（ ）B)BC)CD)D答案:D解析:将耦合空心变压器做去耦等效变换，如题解图所示。

根据耦合电感电压电流关系可知：6.[单选题]图示电路中电压μ含有基波和三次谐波，基波角频率为若要求μ1中不含基波分量而将μ中的三次谐波分量全部取出，则电容C1应为下列哪项数值？（ ）A)2.5 μFB)1.25μFC)5 μFD)10μF答案:B解析:B)220WC)6600WD)4400W答案:A解析:8.[单选题]A)7AB)1AC)5AD)0A答案:C解析:当电路发生谐振时对外呈纯阻性，电压与电流同相。

设电源频率为ω，若发生谐振，则总阻抗的虚部为0。

根据题意有：解得：I3＝5A。

9.[单选题]在R、L、C串联电路中，Xc=10Ω若电压维持不变而将L短路，总电流的有效值与原来相同，则X?应为下列哪项数值？（ ）A)30 ΩB)40ΩC)5ΩD)20Ω答案:D解析:10.[单选题]图示电路的戴维南等效电路参数μS为下列哪项数值？（ ）A)35VB)15VC)3VD)9V答案:B解析:根据戴维南等效定理，等效电路中的参数uS为端口的开路电压。

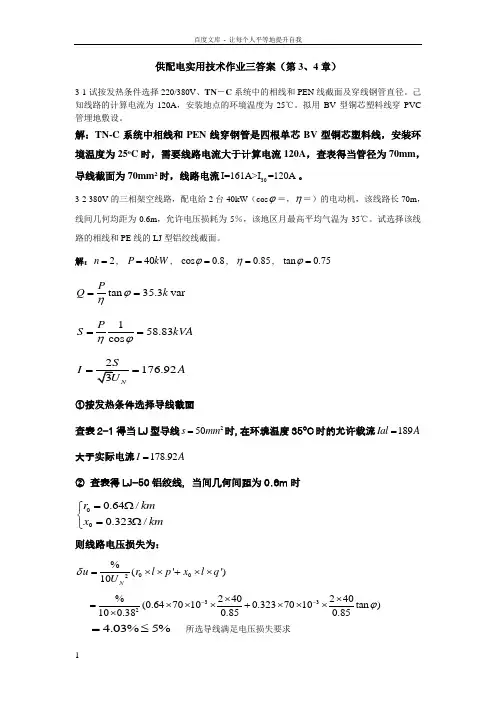

供配电实用技术作业三答案（第3、4章）3-1试按发热条件选择220/380V 、TN －C 系统中的相线和PEN 线截面及穿线钢管直径。

己知线路的计算电流为120A ，安装地点的环境温度为25℃。

拟用BV 型铜芯塑料线穿PVC 管埋地敷设。

解：TN-C 系统中相线和PEN 线穿钢管是四根单芯BV 型铜芯塑料线，安装环境温度为25o C 时，需要线路电流大于计算电流120A ，查表得当管径为70mm ，导线截面为70mm 2时，线路电流30I=161A>I =120A 。

3-2 380V 的三相架空线路，配电给2台40kW （cos ϕ＝，η＝）的电动机，该线路长70m ，线间几何均距为0.6m ，允许电压损耗为5％，该地区月最高平均气温为35℃。

试选择该线路的相线和PE 线的LJ 型铝绞线截面。

解：2n =，40P kW =，cos 0.8ϕ=，0.85η=，tan 0.75ϕ=tan 35.3var PQ k ϕη==158.83cos PS kVA ηϕ==176.92I A ==①按发热条件选择导线截面查表2-1得当LJ 型导线250s mm =时，在环境温度35o C 时的允许载流189Ial A =大于实际电流178.92I A =② 查表得LJ-50铝绞线，当间几何间距为0.6m 时000.64/0.323/r kmx km =Ω⎧⎨=Ω⎩ 则线路电压损失为：002%('')10Nu r l p x l q U δ=⨯⨯+⨯⨯332%240240(0.6470100.3237010tan )100.380.850.85ϕ--⨯⨯=⨯⨯⨯+⨯⨯⨯⨯ 4.03%5%=≤ 所选导线满足电压损失要求kw,kvar kw,kvar800+j600图3－32习题3－33-3某工厂的几个车间由10kV 架空线路供电，导线采用LJ 型铝绞线，成三角形布置，线间几何均距为1m ，允许电压损失百分数U ∆％＝5，各干线的截面相同，各车间的负荷及各段线路长度如图3－32所示。

《供配电技术》试卷及答案A《供配电技术》期末试卷(A)题号分数一、填空题（每格1分，共20分）1、短路的形式：、、。

2、发电厂（发电站）：将自然界蕴藏的各种转换为的工厂。

3、工厂供电的基本要求：、、、。

4、一次电路：（主电路、主接线、主回路）变配电所中承担和电能任务的电路。

5、高压断路器（QF）：具有完善的灭弧能力功能:通断正常负荷电流;接通和承受一定的短路电流;在保护装置作用下，切除短路故障。

6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分7、二次回路(即二次电路)：是指用来控制、指示、监测和保护运行的电路，亦称二次系统。

8、保护接地：为保障人身安全、防止间接触电而将设备的部分接地。

9、电网谐波的产生主要在于电力系统中存在。

10、白炽灯结构简单，价格低，使用方便，显色性，发光率，使用寿命，耐震性能。

二、单选题（每题2分，共30分）1、工厂低压三相电压一般选择（）。

A、380VB、220VC、660VD、100V2、按电力网的供电范围分为（）输电网。

A、近距离，远距离B、高，中，低C、水力，火力，核能D、地区，中央3、电能生产运送、分派及应用过程在（）举行。

A、不同时间B、同一时间C、同一瞬间D、以上都不对4、凡是架空进线，都需要安装（）以防雷电侵入。

A、熔断器B、避雷器C、断绝开关D、断路器5、中性点经消弧线圈接地系统称为（）。

A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统6、继电保护装置适用于（）。

A、可靠性要求高的低压供电系统B、可靠性要求高的高压供电系统-1-一二三四五六……总分C、可靠性请求不高的低压供电系统D、可靠性请求不高的高压供电系统7、变压器二次额定电压是（）。

A二次额定负载下的电压B一次有额定电流时的电压C一次有额定电压，二次有额定负载的电压D一次有额定电压，二次空载时的电压8、短路保护的操作电源可取自（）。

A、电压互感器B、电流互感器C、空气开关D、电9、过电流保护装置为了保证装置具有足够的反应故障能力，其最小灵敏度要求KSmin≥（）。

第四 负荷计算及无功功率补偿4-6已知小型冷加工机床车间0.38kV 系统，拥有设备如下 （1）机床35台总计98kW （2）通风机4台总计5kW （3）电炉4台总计10kW （4）行车2台总计10kW（5）电焊机3台总计17.5kV A （暂载率65%） 试采用需要系数法求（1）每组设备的计算负荷（2）有功功率同时系数和无功功率同时系数分别为0.9和0.95时，求车间总的计算负荷。

负荷计算书见下表。

题4-6 负荷计算书设备 数量总安装功率/kW设备功率Pe /kWK dcos φ tan φP c /kW Q c /kvar S c /kV A I c /A机床 35 98 98 0.20.5 1.7319.6 33.9 39.2 59.6 通风机 4 5 5 0.80.8 0.75 4 3 5 7.6 电炉 4 10 10 0.80.35 2.688 21.4 22.8 34.6 行车 2 10 10 1 0.5 1.7310 17.3 20 30.4 电焊机 317.5 (ε=65%)8.47 0.350.6 1.332.963.944.93 7.5总计 44.56 79.54 91.17 138.5总计当 K Σp =0.9 K Σq =0.95131.47 0.310.47 1.8840.175.56 85.54 1304-7某线路上装有单相220V 电热干燥箱40kW2台，20kW2台，电加热器20kW1台，及单相380V 自动焊接机（暂载率为65%）46kW3台，51kW2台，32kW 1台，试采用需要系数法进行负荷计算。

负荷计算书见附下表。

题4-7负荷计算书设备数量各相总安装功率/kW设备功率Pe/kW 折算到三相的设备总功率K dcos φ tan φPc /kWQc /kvarSc /kV A2 40kW2 20kW 220V 单相1 20kWU ：60 V ：40W ：40180 0.60.95 0.33108 35.63 46 2 51 380V 单相 εN =65% 1 32 UV ：78.2 VW ：74.2 WU ：66.9 228.6 0.50.6 1.33114.3 152.0合计408.6 0.540.76 0.84222.3 187.6 290.94-8 某住宅楼有住户120户，每户4kW ，整个建筑用低压0.38kV 线路供电，且三相负荷均匀分配，求该建筑的计算负荷。

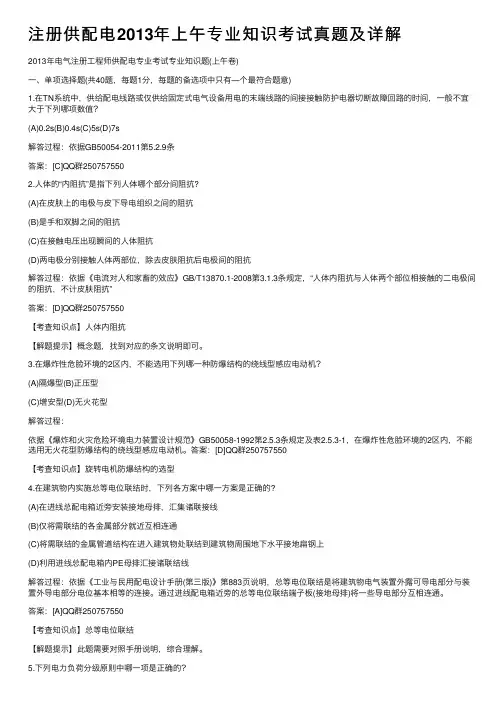

注册供配电2013年上午专业知识考试真题及详解2013年电⽓注册⼯程师供配电专业考试专业知识题(上午卷)⼀、单项选择题(共40题，每题1分，每题的备选项中只有—个最符合题意)1.在TN系统中，供给配电线路或仅供给固定式电⽓设备⽤电的末端线路的间接接触防护电器切断故障回路的时间，⼀般不宜⼤于下列哪项数值？(A)0.2s(B)0.4s(C)5s(D)7s解答过程：依据GB50054-2011第5.2.9条答案：[C]QQ群2507575502.⼈体的“内阻抗”是指下列⼈体哪个部分间阻抗?(A)在⽪肤上的电极与⽪下导电组织之间的阻抗(B)是⼿和双脚之间的阻抗(C)在接触电压出现瞬间的⼈体阻抗(D)两电极分别接触⼈体两部位，除去⽪肤阻抗后电极间的阻抗解答过程：依据《电流对⼈和家畜的效应》GB/T13870.1-2008第3.1.3条规定，“⼈体内阻抗与⼈体两个部位相接触的⼆电极间的阻抗，不计⽪肤阻抗”答案：[D]QQ群250757550【考查知识点】⼈体内阻抗【解题提⽰】概念题，找到对应的条⽂说明即可。

3.在爆炸性危脸环境的2区内，不能选⽤下列哪⼀种防爆结构的绕线型感应电动机？(A)隔爆型(B)正压型(C)增安型(D)⽆⽕花型解答过程：依据《爆炸和⽕灾危险环境电⼒装置设计规范》GB50058-1992第2.5.3条规定及表2.5.3-1，在爆炸性危脸环境的2区内，不能选⽤⽆⽕花型防爆结构的绕线型感应电动机。

答案：[D]QQ群250757550【考查知识点】旋转电机防爆结构的选型4.在建筑物内实施总等电位联结时，下列各⽅案中哪⼀⽅案是正确的?(A)在进线总配电箱近旁安装接地母排，汇集诸联接线(B)仅将需联结的各⾦属部分就近互相连通(C)将需联结的⾦属管道结构在进⼊建筑物处联结到建筑物周围地下⽔平接地扁钢上(D)利⽤进线总配电箱内PE母排汇接诸联结线解答过程：依据《⼯业与民⽤配电设计⼿册(第三版)》第883页说明，总等电位联结是将建筑物电⽓装置外露可导电部分与装置外导电部分电位基本相等的连接。

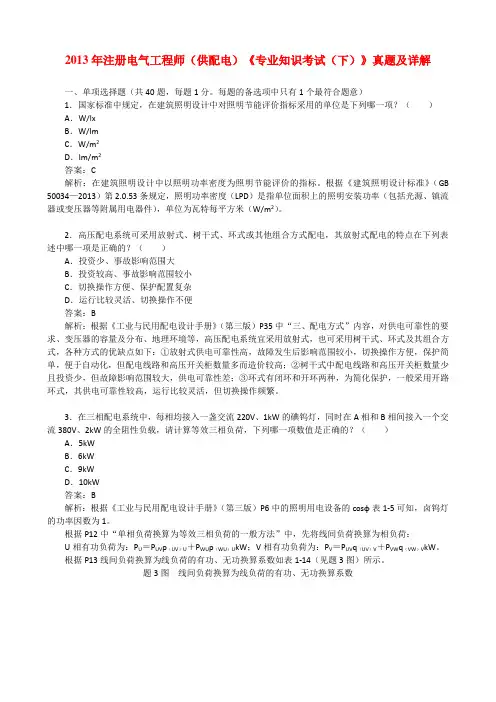

2013年注册电气工程师（供配电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．国家标准中规定，在建筑照明设计中对照明节能评价指标采用的单位是下列哪一项？（）A．W/lxB．W/lmC．W/m2D．lm/m2答案：C解析：在建筑照明设计中以照明功率密度为照明节能评价的指标。

根据《建筑照明设计标准》（GB 50034—2013）第2.0.53条规定，照明功率密度（LPD）是指单位面积上的照明安装功率（包括光源、镇流器或变压器等附属用电器件），单位为瓦特每平方米（W/m2）。

2．高压配电系统可采用放射式、树干式、环式或其他组合方式配电，其放射式配电的特点在下列表述中哪一项是正确的？（）A．投资少、事故影响范围大B．投资较高、事故影响范围较小C．切换操作方便、保护配置复杂D．运行比较灵活、切换操作不便答案：B解析：根据《工业与民用配电设计手册》（第三版）P35中“三、配电方式”内容，对供电可靠性的要求、变压器的容量及分布、地理环境等，高压配电系统宜采用放射式，也可采用树干式、环式及其组合方式，各种方式的优缺点如下：①放射式供电可靠性高，故障发生后影响范围较小，切换操作方便，保护简单，便于自动化，但配电线路和高压开关柜数量多而造价较高；②树干式中配电线路和高压开关柜数量少且投资少，但故障影响范围较大，供电可靠性差；③环式有闭环和开环两种，为简化保护，一般采用开路环式，其供电可靠性较高，运行比较灵活，但切换操作频繁。

3．在三相配电系统中，每相均接入一盏交流220V、1kW的碘钨灯，同时在A相和B相间接入一个交流380V、2kW的全阻性负载，请计算等效三相负荷，下列哪一项数值是正确的？（）A．5kWB．6kWC．9kWD．10kW答案：B解析：根据《工业与民用配电设计手册》（第三版）P6中的照明用电设备的cosφ表1-5可知，卤钨灯的功率因数为1。

《建筑供配电技术》（第2版） 分章习题及解答 第一章1-1试确定下图所示供电系统中线路WL1和电力变压器T1、T2和T3的额定电压。

解：从图中可见，发电机G 的额定电压为10.5kV ；查《建筑供配电与照明》一书中依据GB156-2007《标准电压》做出的表1-2, 可知，与发电机G 直接相连的线路的额定电压应为10kV 。

再分别根据T1两端线路的额定电压查表1-2, 即可确定变压器T1的额定电压应为10 kV / 0.4kV 。

再根据T2两端（发电机G 和线路）的电压, 再查《建筑供配电与照明》一书的表1-2, 即可确定变压器T2的额定电压应为10.5kV / 38.5kV 。

再根据T3两端线路的额定电压查表1-2, 即可确定变压器T3的额定电压应为35 kV / 10.5kV 。

答案为：WL1----10kV; T1----10 kV / 0.4kV; T2----10.5kV / 38.5kV; T3----35 kV / 10.5kV 。

1-2 某10kV 电网，架空线路总长度为50 km ，电缆线路总长度为20 km 。

试求此中性点不接地的电力系统中发生单相接地时接地电容电流，并判断此系统的中性点需不需要改为经消弧线圈接地？ 解：将有关数据代入公式（1-3）：I C ＝350)35(cab oh N l l U +＝=21.4A我国3～66k V 的电力系统，大多数采用中性点不接地的运行方式。

只有当系统单相接地电流大于一定数值时（3～10kV ，大于30A 时；20kV 及以上，大于10A 时）才采取中性点经消弧线圈（一种大感抗的铁心线圈）接地。

110kV 以上的电力系统，则一般均采取中性点直接接地的运行方式。

现在， I c =21.4A 故不需要改为经消弧线圈接地。

1-3．画出相量图来分析说明；B 相接地故障时的中性点不接地电力系统将发生哪些变化？解：画出B 相接地故障时的中性点不接地电力系统之相量图如下，可见将发生以下变化：1．'B U ∙=0；2．∙'AU 和∙'CU 的数值分别增大到A U ∙和C U ∙的 3倍；3．B I =3CO I ；4．中性点位移，其值为相电压。

在“13注册电气基础小二班”网友的支持下，浊酒历时6个小时整理了注册电气工程师供配电专业基础答案以供参考，答案以“小二班”群里讨论最终结论为准！谁有异议请及时联系浊酒，并附上正确答案解析，以便于能完善标准答案。

浊酒QQ：！祝大家2014年能一起考专业课。

特别感谢群主“背着蜗牛狂奔的乌龟”能创立一个这样的群让大家交流学习。

同时感谢皖-供基-冷风、辽-供基-三胖子、粤-供基-飘临天、辽-供基-路口等网友的指正。

二〇一三年九月九日第一版
01BADCD BBDBA
11 CDBAB CADDD
21 AAABD BBC C C
31 B A B A B BC D CB
41 ACDDB CADCC
51 B A CCD AB D CC
注：红色加粗字体为大多数人的答案，设为有争议选项。

大家互相学习，共同提高，提出你宝贵的意见。

B
A
C D B B D
A C D
B A B
C A
D D D
A A A
B D B
B
C
有争议，暂按B
C
详见高频2.2-11（2005）P88页
B
A有异议B
A有异议B
B有异议C
D有异议C
B A
C
D D B
C A
D C
C
B
A有异议 C C
C
D
A
B
D有异议
C C。

2012～2013年第一学期《供配电技术二》期末考试题（A 卷）(适用于：机电1101、1102、1103、1104；电气1107、1108、1109) 班级： 姓名： 学号：_____________一、填空题：（20个空，每空1分，共20分）1、导线BX-500-(3×25+1×16+PE16)表示导线的绝缘材料采用 ，材质是 ，相线截面选用 mm 2,中性线截面选用 mm 2，保护线截面选用 mm 2。

2、表示工厂变配电所的电能输送和分配路线的电路图，称为 电路图。

用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为 电路图。

前者又有两种绘制方法 、 。

3、据设计经验，选择大于35千伏以上高压线按 条件选择，一般对6～10千伏及以下的高压配电线路和低压动力线路按 选择。

4、采用无载调压型电力变压器有±5℅电压分接头，如果设备端电压偏低，则将分接开关接到 的分接头，以提高设备端电压；如果设备端电压偏高，则将分接开关接到 的分接头，以降低设备端电压。

5、在短路的几种形式中，发生 相短路的可能性是最大的，而发生 相短路，对电力系统的危害最为严重。

6、电气设备短路动稳定度校验的条件是 ，短路热稳定度校验的条件是 。

7、电网中并联电力电容器是为了提高 ，它们装设的位置分别 是： 补偿， 补偿和低压就地补偿。

二、单项选择题（20个空，每空1分，共20分）1、大于110kv 的超高压电力系统采用中性点（ ）运行方式。

A: 不接地 B: 经消弧线圈接地 C: 直接接地2、电流互感器在工作时，其工作侧（二次测）不得（）A：开路 B：短路 C：接地3、变压器联结组别为（）时，3n次谐波电流在绕组中形成环流，不致注入公共网，有抑制高次谐波的作用。

A：Yyn0 B：Dyn11 C: Yzn11 D：Yyn64、中性点不接地的电力系统当发生一相接地时，其（）电压关系没有改变，可使系统中的电力设备短时照常运行。

《供电技术》练习题及其答案1. 3KV,6KV,10KV, 35KV, 110KV2.电力系统的中性点是指星形联接的变压器或发动机的中性点。

运行方式可分为中性点有效接地系统和中性点非有效接地系统。

6~35kv中压系统中，为提高供电的可靠性，首选中性点不接地运行方式，当接地电源不满足要求时，可选中性点及经消弧线圈（或电阻）接地运行方式。

3.经消弧线圈接地补偿的原因：当系统发生单相接地故障时，接地故障相与消弧线圈构成另外一个回路，接地电流中增加了一个感性电流，它和装设消弧线圈前得电容电流方向相反，减小了接地点的故障电流，使电弧自行熄灭，从而提高供电可靠性。

过补偿：I l>=I k(1)4.用户供电质量电压指标：电压偏差、电压波动和闪变、高次谐波、三相不对称。

5.用电设备工作制：连续运行工作制、短时运行工作制、断续周期工作制。

6.电力负荷：指单台用电设备或一组用电设备从电源取用的电功率。

负荷曲线：电力负荷随时间变化的曲线7.平均负荷：指电力负荷在一段时间内的平均值最大负荷：指在一年中典型日负荷曲线按p e= 计算所得有效值。

计算负荷：电力用户实际负荷并不等于所有用户用电设备额定功率之和，将与用电设备在实际运行中对配电设备所产生的最大热效应与等效负荷产生的热效应相等，或者实际负荷产生的最大温升与等效负荷产生的负荷相等，将等效负荷称为计算负荷。

8.负荷系数：指平均负荷与最大负荷之比，它反映了负荷的平稳程度。

利用系数：用电设备组在最大负荷工作班内消耗的平均负荷与该设备总容量之比需要系数：用电设备组的最大负荷与该设备总安装容量之比形状系数：有效负荷与平均负荷之比9.负荷估算方法：单位产品耗电量法、负荷密度法、形状系数法10.需要系数法在负荷估算中应用：需要系数法与用电设备组的负荷率，设备平均功率、设备利用系数以及供电效率等因数有关，在选择K d时，查表选取适当的值，需要系数法使用于设备台数较多，设备容量差别不大的场所，当用电设备组的设备台数较少时，需要系数发的计算结果往往偏小。

中国矿业大学全校性公共选修课程考查试卷课程名称建筑电气基础考查时间2013年7月学生姓名邓浩学号********所在院系外国语言文化学院中国矿业大学力学与建筑工程学院中国矿业大学2012～2013学年第2 学期《建筑电气技术基础》考查试卷一、名词解释。

（10分）光通量、照度、等电位联结、眩光、绿色照明光通量指人眼所能感觉到的辐射率，它等于单位时间内某一波段的辐射能量和该波段的相对视见率的乘积。

由于人眼对不同波长光的相对视见率不同，所以不同波长光的辐射功率相等时，其光通量并不相等。

光照强度是一种物理术语，指单位面积上所接受可见光的能量。

对生物的光合作用影响很大。

可通过照度计来测量。

等电位连接（也叫联结）的定义有以下几种，但都是强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。

眩光（glare）是指视野中由于不适宜亮度分布，或在空间或时间上存在极端的亮度对比，以致引起视觉不舒适和降低物体可见度的视觉条件。

绿色照明是指通过提高照明电器和系统的效率，节约能源；减少发电排放的大气污染物和温室气体，保护环境；改善生活质量，提高工作效率，营造体现现代文明的光文化。

二、二级负荷用户和设备的供电应符合哪些要求？（10分）二级负荷的供电系统应做到当电力变压器或线路发生常见故障时，不致中断供电或中断供电能及时恢复。

1.宜由两个回路供电，其第二回路可来自地区电力网或邻近单位，也可自备柴油发电机组(但必须采取防止与正常电源并联运行的措施)。

2.由同一座试域变电站的两段母线分别引来的两个回路供电。

③在负荷较小或地区供电条件困难时，可由一路6KV及以上专用的架空线路供电，或采用两报电缆供电，其蓦根电缆应能承担全部二级负荷。

(2)二级负荷设备的供电应根据本单位的电源条件及负荷的重要程度，采取下列方式之一:①双电源(或双回路)供电，在最末一级配电装置内自动切换。

②双电源(或双回路)供电到适当的配电点自动互投后用专线送到用电设备或其控制装置上。
