KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。
使用前请仔细阅读使用说明书KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书浙江剑飞电器有限公司KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书1.概述KBZ16—500/1140（660）、KBZ16—630/1140矿用隔爆型真空馈电开关（简称馈电开关），适用于电压至1140V，电流至630A的供电线路中，集计量、保护及通讯于一体，利用其中文显示及按钮可整定额定参数并显示运行参数。
本馈电开关主要用于煤矿井下有瓦斯、煤尘等爆炸危险环境中，可以作为配电系统的总开关和作为矿用隔爆型移动变电站低压馈电开关（打开KBZ16—630/1140（660）、KBZ16—500/1140（660）馈电开关后盖与移动变电站低压侧接线腔对接）。
具有总开关漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能。
1.1.型号与基本参数1.1.1. 防爆型式:矿用隔爆型。
1.1.2. 防爆标志:“ExdI”。
1.1.3. 型号：K B Z □—□ / □￣￣￣￣￣￣额定电压（V）额定电流（A）设计序号真空隔爆型馈电开关1.2.使用环境要求a)海拔高度不超过2000m；b)周围环境温度为-5︒C—+40︒C；c)周围环境湿度不大于95%（+25︒C）；d)有甲烷与煤尘爆炸性气体的环境；e)无破坏绝缘材料及金属的气体环境中；f)无显著摇动与冲击震动的地方；g)与水平面的安装倾斜度不超过15︒；h)安装类别：Ⅲ类i)污染等级：3级。
2.主要性能及技术参数2.1. 技术参数（见表1）2.2. 主要性能2.2.1.漏电闭锁功能:在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。
当绝缘电阻低于22KΩ(针对660V)或40KΩ(针对1140V)时，能实现漏电闭锁功能，使馈电开关不能合闸。
2.2.2.漏电保护功能:馈电开关打在总开关的位置时，如果主线路发生漏电现象开关会在设定时间内跳闸。

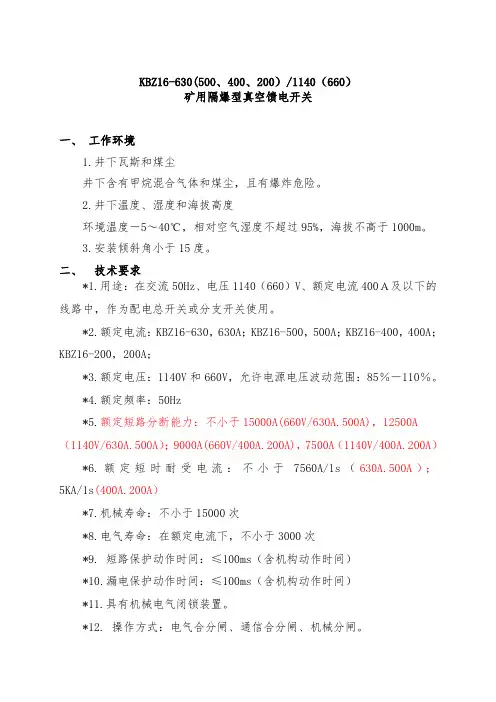

KBZ16-630(500、400、200）/1140（660）矿用隔爆型真空馈电开关一、工作环境1.井下瓦斯和煤尘井下含有甲烷混合气体和煤尘，且有爆炸危险。
2.井下温度、湿度和海拔高度环境温度－5～40℃，相对空气湿度不超过95%，海拔不高于1000m。
3.安装倾斜角小于15度。
二、技术要求*1.用途：在交流50Hz、电压1140（660）V、额定电流400Ａ及以下的线路中，作为配电总开关或分支开关使用。
*2.额定电流：KBZ16-630，630A；KBZ16-500，500A；KBZ16-400，400A；KBZ16-200，200A；*3.额定电压：1140V和660V，允许电源电压波动范围：85％－110％。
*4.额定频率：50Hz*5.额定短路分断能力：不小于15000A(660V/630A.500A)，12500A （1140V/630A.500A）；9000A(660V/400A.200A)，7500A（1140V/400A.200A）*6.额定短时耐受电流：不小于7560A/1s（630A.500A）；5KA/1s(400A.200A）*7.机械寿命：不小于15000次*8.电气寿命：在额定电流下，不小于3000次*9. 短路保护动作时间：≤100ms（含机构动作时间）*10.漏电保护动作时间：≤100ms（含机构动作时间）*11.具有机械电气闭锁装置。
*12. 操作方式：电气合分闸、通信合分闸、机械分闸。
*13. 真空断路器：电气合闸机械保持、电气分闸、手动机械分闸，400(200)A馈电开关应采用额定电流不小于500A的真空管，630(500)A馈电开关应采用额定电流不小于800A的真空管，真空管触头采用无氧铜材质，真空度应达到10-4Pa数量级。
*14.综合保护器：采用国际知名品牌32位高性能微机处理器，高精度A/D转换模块，保护回路设计考虑电磁抗扰问题，能适应井下大电流，重载变频运行启动工况，不会因谐波干扰造成误动作。
KBZ – 630 /1140(660) 矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司2008年 7 月注意事项1安装使用前请详细阅读使用说明书！2严禁带电开盖！3 严禁损伤防爆面！4 在使用过程中，不可随意更改控制电路和电器元件的规格、型号和参数操作机构和的零部件，否则不能保证开关可靠工作。
5开关在搬运过程中，应避免强烈振动，严禁翻滚；6 在对开关隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.29 mm。
7 在使用中，一台变压器后只能有一台保护器当总开关使用。
8由于本保护器上电后要进行初始化和自检工作，因此要等液晶屏上系统电压显示正常后再做试验！做选择性漏电时，电源侧和负荷侧应分别加电容0.22uf/相和0.1 uf/相。
9不要将零序电流互感器和零序电压接线方向接错。
一概述KBZ-630/1140矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ、电压1140V、660V，额定电流630A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
安装使用前请详细阅读使用说明书！1 使用条件（1）矿井大气压（0.08～0.11）MPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃—+40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）额定工作制：长期工作制；（4）最大分断能力：1140V 12.5KA ；（5）操作方式：电动合，分闸；（6）馈电开关保护功能的特性参数；（见智能综合保护器说明书）（7）进出线口：主回路进出线喇叭口4只，可穿入φ32-φ71的橡套电缆；控制电路进出线喇叭口2只，可穿入φ14.5-φ21的橡套电缆。
47中国设备工程Engineer ing hina C P l ant中国设备工程 2019.04 （上）KBZ16—630（500）/1140Y 型矿用隔爆型真空馈电开关（以下简称馈电开关）用于控制交流50Hz、电压为380V、660V、1140V 三相中性点不接地的供电系统中，馈电开关保护系统采用单片机技术，具有过载、短路断相和漏电时能自动切断电源的作用，还具有三相对称性漏电和漏电闭锁保护功能。
现介绍一下馈电开关的结构、使用与维护，及馈电开关故障分析和预防措施。
1 KBZ16—630（500）/1140Y 型矿用隔爆型真空馈电开关的结构、使用维护1.1 馈电开关的结构组成馈电开关由隔爆外壳和装在壳内的本体及智能保护和控制板组成。
馈电开关隔爆外壳的主腔室为长方形，具有突出的门盖，采用止口式结构，壳身上部有接线腔，供连接电源、负载、控制回路电缆之用。
隔爆外壳的右侧装有操作旋钮、急停按钮，前门上方有一个方形观察窗，中间有四个按钮，分别为合闸、分闸、短试、漏试，下面有六个按钮作为参数设置之用。
馈电开关外壳的壳盖与操作旋钮之间采用闭锁杆作为机械闭锁装置，即当操作旋钮旋到打开位置时，壳盖不能打开，只有操作旋钮处于断开位置时，才能打开壳盖。
1.2 馈电开关的使用与维护馈电开关使用前应检查是否有产品合格证，并检查在运输或存放过程中有无损坏，发现问题应及时处理，否则不准使用。
在使用过程中应定期检查真空开关管的真空度，粗略考核真空度的方法是将真空触头单独进行工频耐压值的测定，工频电压施加在分断状态下的真空触头动、静导电杆之间（动导电杆接地），将测量的工频耐压值与产品出厂时的试验电压（10千伏1分钟）相比较，如低于7千伏，则不允许使用。
如进行耐压试验，注意一定要将阻容吸收装置拆除，同时还要将智能保护从线路中拆除，否则会造成元器件损坏。
馈电开关的各隔爆面在使用、维护、检验过程中应保持其原有的粗糙度、间隙，严禁磕碰、划伤和锈蚀，定期涂抹防锈油。
KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
BKD－500、630/1140Y矿用隔爆型真空馈电开关（汉显智能）培训教案BKD—630/1140Y矿用隔爆型真空馈电开关（汉显智能）1、概述1）主要用途BKD—630/1140Y矿用隔爆型真空馈电开关（以下简称开关），适用于具有爆炸性气体（甲烷）和周围介质中含有及煤尘混合物的矿井中，在交流50HZ，额定电压为1140V和6600V、额定电流至630A，三相中性点不接地供电系统中。
作为移动变电站开关用总开关、或在配电系统中作为总馈电，中间馈电，分馈电或单台使用。
当多台组成系统时能实现三级选择性漏电保护；当电路中出现过载、短路、漏电和欠压，过压故障时，馈电开关能自动切断电源。
2）正常工作条件①海拔不超过2000米。
②周围环境温度为－5℃～＋40℃。
③空气相对湿度不大于95％（25℃）时。
④在有瓦斯、煤尘爆炸性气体混合物的环境中。
⑤与水平面的安装倾斜度不超过15度。
⑥在无足以破坏绝缘的气体或蒸汽场所。
⑦在有防雨（滴水）设备以及没有充满水蒸气的环境中。
⑧污染等级； 3级⑨安装类别；Ⅲ类3）产品分类防爆型式；矿用隔爆式防爆标志； Exdi2、技术特性1）主要技术参数（1）额定电压；AC1140 V或AC 660 V（2）额定电流；630 A （500 A）（3）额定工作制；不间断工作制（4）最大分断能力；660V、15KA，1140V、12.5KA。
（5）操作方式；电动合分闸2）保护、控制、通讯功能（1）过载保护；（2）短路保护3－10Ie，延迟时间；瞬动。
（3）过压保护U﹥120％Ue，延迟时间；20s。
（4）欠压保护U﹤70％Ue，延迟时间；20s。
（5）绝缘及漏电检测（6）系统具有断路器故障检测功能按下合闸按钮后，3秒钟内断路器未闭合，显示系统“停车”，运行中断路器断开，显示系统“停车”。
（7）保护功能自检测试在停止状态下按下设置∕试验按钮进入测试程序，测试程序按“绝缘电阻→过载→短路→过压→欠压”循环进行，每试验一次，系统实现闭锁，按下“上∕复位”或“下∕复位”按钮解除闭锁后方可进行下一项试验。

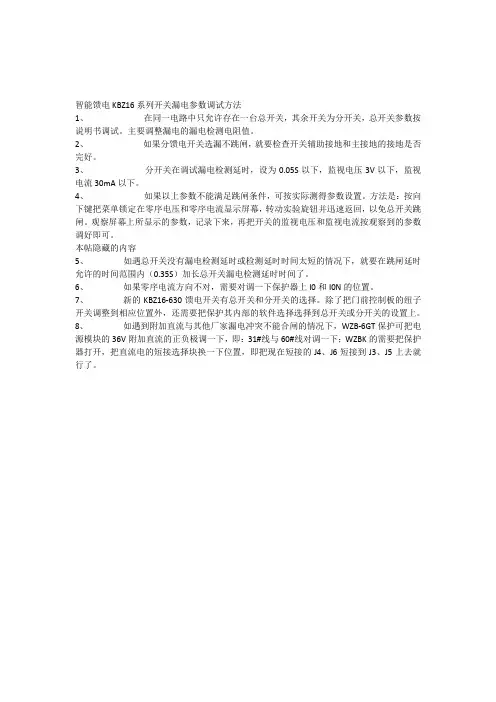

智能馈电KBZ16系列开关漏电参数调试方法
1、在同一电路中只允许存在一台总开关，其余开关为分开关，总开关参数按说明书调试。
主要调整漏电的漏电检测电阻值。
2、如果分馈电开关选漏不跳闸，就要检查开关辅助接地和主接地的接地是否完好。
3、分开关在调试漏电检测延时，设为0.05S以下，监视电压3V以下，监视电流30mA以下。
4、如果以上参数不能满足跳闸条件，可按实际测得参数设置。
方法是：按向下键把菜单锁定在零序电压和零序电流显示屏幕，转动实验旋钮并迅速返回，以免总开关跳闸。
观察屏幕上所显示的参数，记录下来，再把开关的监视电压和监视电流按观察到的参数调好即可。
本帖隐藏的内容
5、如遇总开关没有漏电检测延时或检测延时时间太短的情况下，就要在跳闸延时允许的时间范围内（0.35S）加长总开关漏电检测延时时间了。
6、如果零序电流方向不对，需要对调一下保护器上I0和I0N的位置。
7、新的KBZ16-630馈电开关有总开关和分开关的选择。
除了把门前控制板的纽子开关调整到相应位置外，还需要把保护其内部的软件选择选择到总开关或分开关的设置上。
8、如遇到附加直流与其他厂家漏电冲突不能合闸的情况下，WZB-6GT保护可把电源模块的36V附加直流的正负极调一下，即：31#线与60#线对调一下；WZBK的需要把保护器打开，把直流电的短接选择块换一下位置，即把现在短接的J4、J6短接到J3、J5上去就行了。
馈电开关说明书一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见表1，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
