手机按键加工工艺流程和产品简介按键
- 格式：ppt
- 大小：1.09 MB
- 文档页数：92
下载文档原格式
合集下载
手机按键表面处理工艺PPT课件( 29页)
且亮面和雾面之间没有台阶痕迹， 交接平顺，档次较高 不足：需要电铸模具，成本高，更改困难
OK键背印
电镀后镭雕
案例分析 ---电镀后镭雕
工艺介绍：ABS注塑后电镀，再用镭雕机 将电镀层镭雕掉，呈现出透明
优点： 水镀按键面上，可以镭雕 各种透光箭头、图案或装饰圈，具 有同双色电镀按键类似的美观效果， 具有模具成本低、图案可随意变动 等优点。
•
6、人性本善，纯如清溪流水凝露莹烁。欲望与情绪如风沙袭扰，把原本如天空旷蔚蓝的心蒙蔽。但我知道，每个人的心灵深处，不管乌云密布还是阴淤苍茫，但依然有一道彩虹，亮丽于心中某处。
•
7、每个人的心里，都藏着一个了不起的自己，只要你不颓废，不消极，一直悄悄酝酿着乐观，培养着豁达，坚持着善良，只要在路上，就没有到达不了的远方！
案例分析 ---金属拉丝电镀后再电泳
工艺介绍： 0.2的铜片，蚀刻出外型，车铣CD纹，进行表面 第一次电镀，再进行电泳 优点：外观非常绚丽、醒目，很薄。 不足：成本很高，耐磨性差较差。
七、讨论
•
5、世上最美好的事是：我已经长大，父母还未老;我有能力报答，父母仍然健康。
•
6、没什么可怕的，大家都一样，在试探中不断前行。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
•
10、没人能让我输，除非我不想赢！
•
11、花开不是为了花落，而是为了开的更加灿烂。
•
12、随随便便浪费的时间，再也不能赢回来。
•
13、不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。
•
14、当你决定坚持一件事情，全世界都会为你让路。
蒸镀亮面
OK键背印
电镀后镭雕
案例分析 ---电镀后镭雕
工艺介绍：ABS注塑后电镀，再用镭雕机 将电镀层镭雕掉，呈现出透明
优点： 水镀按键面上，可以镭雕 各种透光箭头、图案或装饰圈，具 有同双色电镀按键类似的美观效果， 具有模具成本低、图案可随意变动 等优点。
•
6、人性本善，纯如清溪流水凝露莹烁。欲望与情绪如风沙袭扰，把原本如天空旷蔚蓝的心蒙蔽。但我知道，每个人的心灵深处，不管乌云密布还是阴淤苍茫，但依然有一道彩虹，亮丽于心中某处。
•
7、每个人的心里，都藏着一个了不起的自己，只要你不颓废，不消极，一直悄悄酝酿着乐观，培养着豁达，坚持着善良，只要在路上，就没有到达不了的远方！
案例分析 ---金属拉丝电镀后再电泳
工艺介绍： 0.2的铜片，蚀刻出外型，车铣CD纹，进行表面 第一次电镀，再进行电泳 优点：外观非常绚丽、醒目，很薄。 不足：成本很高，耐磨性差较差。
七、讨论
•
5、世上最美好的事是：我已经长大，父母还未老;我有能力报答，父母仍然健康。
•
6、没什么可怕的，大家都一样，在试探中不断前行。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
•
10、没人能让我输，除非我不想赢！
•
11、花开不是为了花落，而是为了开的更加灿烂。
•
12、随随便便浪费的时间，再也不能赢回来。
•
13、不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。
•
14、当你决定坚持一件事情，全世界都会为你让路。
蒸镀亮面

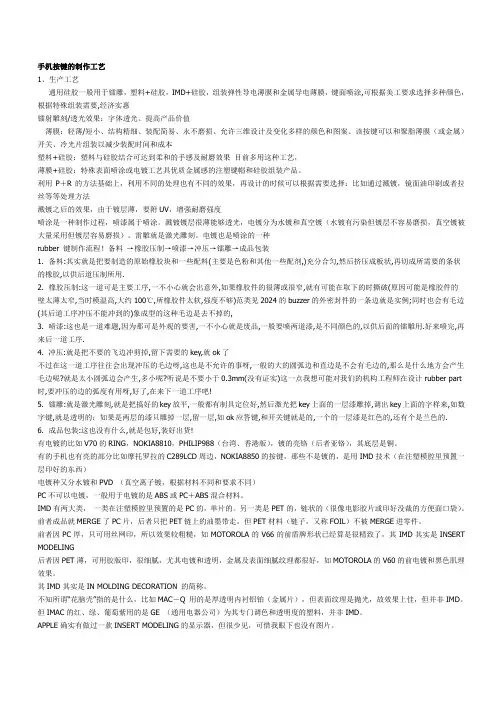

手机按键的制作工艺大全
手机按键的制作工艺1、生产工艺通用硅胶一般用于镭雕，塑料+硅胶，IMD+硅胶，组装弹性导电薄膜和金属导电薄膜，键面喷涂,可根据美工要求选择多种颜色，根据特殊组装需要,经济实惠镭射雕刻/透光效果：字体透光、提高产品价值薄膜：轻薄/短小、结构精细、装配简易、永不磨损、允许三维设计及变化多样的颜色和图案、该按键可以和聚脂薄膜（或金属）开关、冷光片组装以减少装配时间和成本塑料+硅胶：塑料与硅胶结合可达到柔和的手感及耐磨效果目前多用这种工艺，薄膜+硅胶：特殊表面喷涂或电镀工艺具优质金属感的注塑键帽和硅胶组装产品。
利用P＋R的方法基础上，利用不同的处理也有不同的效果，再设计的时候可以根据需要选择：比如通过溅镀，镜面油印刷或者拉丝等等处理方法溅镀之后的效果，由于镀层薄，要附UV，增强耐磨强度喷涂是一种制作过程，喷漆属于喷涂。
溅镀镀层很薄能够透光，电镀分为水镀和真空镀（水镀有污染但镀层不容易磨损，真空镀被大量采用但镀层容易磨损）。
雷雕就是激光雕刻。
电镀也是喷涂的一种rubber 键制作流程！备料→橡胶压制→喷漆→冲压→镭雕→成品包装1. 备料:其实就是把要制造的原始橡胶块和一些配料(主要是色粉和其他一些配剂,)充分合匀,然后挤压成板状,再切成所需要的条状的橡胶,以供后道压制所用.2. 橡胶压制:这一道可是主要工序,一不小心就会出意外,如果橡胶件的很薄或很窄,就有可能在取下的时撕破(原因可能是橡胶件的壁太薄太窄,当时模温高,大约100℃,所橡胶件太软,强度不够)范类见2024的buzzer的外密封件的一条边就是实例;同时也会有毛边(其后道工序冲压不能冲到的)象成型的这种毛边是去不掉的,3. 喷漆:这也是一道难题,因为那可是外观的要害,一不小心就是废品,一般要喷两道漆,是不同颜色的,以供后面的镭雕用.好来喷完,再来后一道工序.4. 冲压:就是把不要的飞边冲剪掉,留下需要的key,就ok了不过在这一道工序往往会出现冲压的毛边呀,这也是不允许的事呀,一般的大的圆弧边和直边是不会有毛边的,那么是什么地方会产生毛边呢?就是太小圆弧边会产生,多小呢?听说是不要小于0.3mm(没有证实)这一点我想可能对我们的机构工程师在设计rubber part时,要冲压的边的弧度有用呀,好了,在来下一道工序吧!5. 镭雕:就是激光雕刻,就是把搞好的key放平,一般都有制具定位好,然后激光把key上面的一层漆雕掉,调出key上面的字样来,如数字键,就是透明的；如果是两层的漆只雕掉一层,留一层,如ok应答键,和开关键就是的,一个的一层漆是红色的,还有个是兰色的.6. 成品包装:这也没有什么,就是包好,装好出货!有电镀的比如V70的RING，NOKIA8810，PHILIP988（台湾、香港版），镀的亮铬（后者亚铬），其底层是铜。
手机按键加工工艺流程与产品介绍(按键)
各部件组合
模内贴标签 (IML)
模内装饰 (IMD)
嵌入件封装
模内喷漆
覆膜 (IMD)
多成分/多色工艺
纺织品嵌件 衬膜
06 11/98 152/8843e PP
多色注塑成型简介
二成分注射成型
三成分注射成型
多色/多成分注射成型的工艺类别
双注射 使用机械手转移工件
多色/多成分的注射成型
注射成型组合
三层注射成型
Film 的材质选用
目前Film的材料
PC – 最佳的底材; 铅笔硬度差 PMMA - 較易脆裂、但透明度較高; 铅笔硬度最佳 Formable PET – 将来发展的材料; 铅笔硬度次之
原材料生产商（世界上目前只有几家厂商可以生产） 1）GE； 2）BUYER；
使用PC的优缺点
优点
他助剂配制成一定浓度着色剂的粒料，注塑成型
时根据着色要求，加入一定量色母粒，使制品含 有要求的着色剂量，达到着色要求。
有较高的着色力，用量可降低且质量稳定，运输、贮存、 使用方便、环境污染大为降低，适合大批量生产。
配色着色工艺
2）色粉与塑料树脂直接混合后，送入下一步制品 成型工艺。
工序短，成本低，但工作环境差，着色力差，着色均匀 性和质量稳定性差。
2)用机械或化学方法可使表面形成导电层，然后进 行电镀；
原材料供应商：奇美、LG、日本东丽等
塑胶原材料
2、PC
特性：1）耐潜变性；优异的韧性；尺寸稳定性和透明性好； 2）不能电镀；
原材料供应商：GE、帝仁、BUYER、旭美化成
配色着色工艺
对有颜色要求的塑胶产品需对原材料进行配色 着色。 1）拉粒法：就是着色剂和载体树脂、分散剂、其
手机按键工艺94页
热压真空成型
将薄膜通过热压成产品所需的形状；需要模具和 热压机台。 HOT AIR
凸模
HOT AIR
热压真空成型
关键点： 1）工作温度不能太高，否则导致PC/PET 薄膜延伸，丝印 字体/图案变形； 2）有专用定位孔，否则易导致丝印字体/图案会偏位； 3）保压一定时间，防止薄膜收缩变形。 QC检查项目： 1）丝印字体/图案是否变形； 2）字体/图案是否偏位； 3）膜片是否有褶皱、划伤、起泡等？
3、设置注塑成型条件 1）成型温度：ABS为2200C～2500C，PC为180～2200C； 2）成型时间（秒模）：从开始注塑到产品出来的时间；
注塑成型工艺
3）成型压力； 4）射出速度； 5）射出重量； 6）二次射出压力、时间； 7）背压； 8）模温（PC料的模温一般为80～1200C，模温太低将导
图层 保护涂层
背景颜色层
触点结构
P+R产品结构示意图
（丝印、喷涂或不锈钢）
手机按键的表面装饰类型
喷涂 印刷 电镀（水镀和溅镀） 镭雕 IMD 烫金
手机Keypad的工艺流程
热压真空成型 (IMF)
精密3D裁切加工 (IMF)
薄膜射出成型加工 (IMF, IMR)
IMD流程（In-Mold-Decoration)
1）薄膜印刷
2）热压成型
3）射出成型
薄膜印刷
薄膜印刷: 將油墨印刷在一層厚度約0.125 mm的Film上
薄膜印刷
检查项目： 1）首件确认： a）尺寸（包括丝印位置和图案大小）； b）颜色（Pantong色卡或样板）； c）外观（套色是否偏位？毛边？断线？油墨是否均匀？ 图案是否变形？） 2）巡 检（2h/次） a）外观（套色是否偏位？毛边？断线？油墨是否均 匀？图案是否变形？） b）颜色
手机按键工艺介绍
两刀线距离>1.5mm 缝>0.8mm R>0.3mm
案例分析 ---背印拉丝纹
工艺介绍： 用CNC铣出外型，然后背面丝印CD纹
优点：厚度可以做到很薄，PC片最薄可以使用0.13mm，
（一般取值0.4—0.5）
不足：丝印定位要求高，外观不良较高，外型靠 CNC铣出，所以局部尺寸受限制
案例分析 ---车铣拉丝纹
组装
表面处理：
1、喷涂+镭雕 2、凹坑点漆 3、背面丝印 4、IMD按键 5、水晶按键 6、电镀组合
普通P+R
案例分析 ---喷涂+镭雕
工艺介绍：注塑出来后，喷涂，镭雕、UV保护、组装 优点：最为常用的键盘工艺，成本优势，工艺很成熟 不足：中规中矩，无新意
普通P+R
案例分析 ---印刷按键
工艺介绍：注塑，印刷（多次）、（镭雕)、UV保护、组装 优点：工艺成熟 不足：不良高。字符不能做得太细，透光效果不好控制， 有的会有重影
案例分析 ---金属拉丝电镀后再电泳
工艺介绍： 0.2的铜片，蚀刻出外型，车铣CD纹，进行表面 第一次电镀，再进行电泳
优点：外观非常绚丽、醒目，很薄。
不足：成本很高，耐磨性差较差。
案例分析 ---UV转印按键
工艺介绍：
案例分析 ---IMD按键
工艺介绍： 在film上印出各种符号、图案，进行模内转印，注塑完成图案 优点：永久耐磨、可以达到丝印无法达到的效果，印出更多花样，
更多不同色彩，工序简单。 不足：成本较高，制造不良较高
案例分析 ---水晶按键
工艺介绍： 在注塑时添加特殊色母，荧光粉，用印 刷镜面油墨或蒸镀做背景，可以做出有 水晶效果的按键，具有较强的时尚感。
案例分析 ---背印拉丝纹
工艺介绍： 用CNC铣出外型，然后背面丝印CD纹
优点：厚度可以做到很薄，PC片最薄可以使用0.13mm，
（一般取值0.4—0.5）
不足：丝印定位要求高，外观不良较高，外型靠 CNC铣出，所以局部尺寸受限制
案例分析 ---车铣拉丝纹
组装
表面处理：
1、喷涂+镭雕 2、凹坑点漆 3、背面丝印 4、IMD按键 5、水晶按键 6、电镀组合
普通P+R
案例分析 ---喷涂+镭雕
工艺介绍：注塑出来后，喷涂，镭雕、UV保护、组装 优点：最为常用的键盘工艺，成本优势，工艺很成熟 不足：中规中矩，无新意
普通P+R
案例分析 ---印刷按键
工艺介绍：注塑，印刷（多次）、（镭雕)、UV保护、组装 优点：工艺成熟 不足：不良高。字符不能做得太细，透光效果不好控制， 有的会有重影
案例分析 ---金属拉丝电镀后再电泳
工艺介绍： 0.2的铜片，蚀刻出外型，车铣CD纹，进行表面 第一次电镀，再进行电泳
优点：外观非常绚丽、醒目，很薄。
不足：成本很高，耐磨性差较差。
案例分析 ---UV转印按键
工艺介绍：
案例分析 ---IMD按键
工艺介绍： 在film上印出各种符号、图案，进行模内转印，注塑完成图案 优点：永久耐磨、可以达到丝印无法达到的效果，印出更多花样，
更多不同色彩，工序简单。 不足：成本较高，制造不良较高
案例分析 ---水晶按键
工艺介绍： 在注塑时添加特殊色母，荧光粉，用印 刷镜面油墨或蒸镀做背景，可以做出有 水晶效果的按键，具有较强的时尚感。
手机按键产品工艺简介
注射成型中的问题与解决方案
注射成型问题
注射成型过程中可能出现注射压力不足、注射速度过快或过慢、成型温度不合适等问题，导致按键成 型不良。
解决方案
根据原材料的特性，选择合适的注射成型机，并控制好注射压力、注射速度和成型温度等参数；定期 检查和维护注射成型机，确保设备的正常运行；根据实际生产情况，对成型工艺进行不断的优化和改 进。
质量。
生产过程控制
制定详细的工艺流程和操作规 范，确保生产过程中的每个环 节都符合质量要求。
检验环节控制
设立专门的检验岗位，对生产 出的产品进行严格的质量检验 ，确保不合格的产品不流入下 一道工序。
环境控制
保持生产环境的清洁和稳定， 避免灰尘、温度等因素对产品
质量造成影响。
质量问题的处理与反馈机制
手机按键产品的市场现状与发展趋势
随着智能手机的普及和技术的不断发展，手机按键产品的市 场需求量不断增长。
目前，手机按键产品的市场呈现出多样化、个性化、智能化 等特点，未来发展趋势将更加注重用户体验和功能性。
02
手机按键制造工艺流程
原材料的准备与处理
塑胶原料的准备
手机按键是由塑胶材料制成的， 因此需要准备相应的塑胶原料， 如ABS、PC、PMMA等。
对手机按键产品工艺发展的一些个人看法和建议
加强研发投入
为了推动手机按键产品工艺的发 展，企业需要不断加强研发投入 ，探索新的技术和材料，提高生
产效率和产品质量。
关注消费者需求
在研发过程中，企业需要关注消 费者的需求和喜好，以满足消费
者对产品的不同需求和期望。
加强产业链合作
企业需要与供应商、生产商等产 业链上下游企业加强合作，共同 推动手机按键产品工艺的发展和
手机按键产品工艺简介
十. IMD+塑料工艺
十一. IMD+硅胶
工艺简述: 此产品是在传统IMD工艺上作的改进, 其将原来注塑工艺改成油压硅胶的工艺,即在 IMD印刷成型后,直接在KEY型内油压硅胶!
优点:结合了IMD永不磨损和硅胶的柔韧触感两 个优势在一起,使产品无需用P+R组装也可以实 现IMD与硅胶相结合!
缺点:需要采用特殊硅胶,且PC片也需经过特殊处 理才能与硅胶结合,所以工艺相对复杂,成本较高
五. 水电镀镭射切割
优点: 在水镀按键面上，可以镭雕各种透光箭头、 图案或装饰圈，具有同双色电镀按键类似的美观 效果，且具有模具成本低、图案可随意变动等优 点。
缺点:制作工艺相对复杂,良率较低,对电镀流程的 时间控制要求比较严格,同时因ABS原料为乳黄色, 透光性能不如PC的好!
结构要领:1.同喷涂键一样,能做成空心键尽量做 成空心键;2.此类按键一般都有亮雾面之分,请注 意确认及在图纸上注明清楚;
结构要领:1.此类产品能做成空心键尽量做成空 心键,壁厚一般做0.8-1.2,保证壁厚的均匀; 2.KEY型如果类似,防呆首先考虑挂台上长角,如果 客户不允许,也可用背面刻字来防呆,但注意不要 与ARTWORK有冲突;3.产品正面不可有凹槽结构, 即使有,也需要求其宽度大于深度!
一,表面喷涂
工艺简述:背面印刷是效果.也叫水晶按键.
结构要领:1.因此类按键为背面印刷,要求底面为 平面!当然,也有时候会有曲面或斜面要求背印刷, 我们可视情况来判定其可行性,重要的是背面不可 有凹凸结构;2.产品如有挂台设计,挂台尽可能的 做厚,具体可参见设计标准;3.模面要求都是镜面 抛光;4.间隙要求会比喷涂的稍大,因其注塑,冲切 后毛边会较大;5.防呆问题只能考虑挂台上长角, 否则就看如果是字符透光可考虑背面印刷字符防 呆!
手机按键设计及制造工艺研究
手机按键设计及制造工艺研究摘要：本文通过对手机按键的发展历史和数据的调查分析，总结出市场上手机按键的类型，分析了手机按键的制造工艺要求。
阐述了手机按键设计可能存在的问题，并提出了具有一定参考价值的手机按键的设计规范和关键要点。
关键词：手机；按键；制造工艺1前言随着信息技术的飞速发展，移动电话从形式到技术，从手机的诞生到现在，都在不断地发生着令人激动和奇怪的变化。
手机的外观具有吸引用户购买的重要作用，其中的关键设计有“画龙点睛”的效果。
因为手机的操作很大程度上依赖于按键，所以按键的设计对手机的质量和销售都很有吸引力。
2按键的类型及制造工艺手机自诞生以来，在其外观和结构上发生了巨大的变化，从移动到手持移动电话的演变是一个令人惊奇的，现在更常用的分类是将手机（单和双屏）、垂直、滑动、旋转等分类。
功能可分为：业务手机，相机手机，音乐手机，游戏手机，等。
键作为手机的一个重要组成部分，根据生产材料和技术部门，基本类型有：“P+R”按钮，硅胶按键，电脑（IMD）按钮，金属穹顶键，TPU，电容式感应按钮，等等。
“P+R”是塑料+橡胶，这是一种常用的按键技术，常用于许多按键。
P+R按钮用于在生产过程中把钥匙盖和胶板粘合在一起。
关键帽材料通常采用PC/ABS/PMMA，方向键主要由电铸模具制成，橡胶/TPU+橡胶一般用于胶粘盘材料。
键垫与金属圆屋顶之间的距离是一个非常重要的参数。
键垫和金属圆屋顶之间的间隙是按钮的键，它是“抖动”的，它会影响感觉，甚至影响功能。
另一个重要的参数是胶壳的键和边缘之间的间隙，这将影响到外观和感觉不好。
太小会影响手的感觉。
硅胶按钮是第一种出现的按钮，在早期使用，因为它的成本低，手感好，在这个阶段再次流行。
关键设计应注意锁孔与锁孔的匹配。
此外，硅胶钥匙还需要有一个带有外壳的定位设计。
PC（IMD）按钮的PC/ABS塑料注射成型，然后在PC/PET薄膜的表面覆盖一层，属于IMD技术，其表面非常耐磨，但在接触的圆顶的硬度高属性的感觉并不好，次品率较高。
手机按键设计资料
IMD-FI消除了制作过程中为了印刷一种或多种颜色而必须分开进行的步骤，降低了制作成
本
.可以在小片零件上集成很多种效果，例如电镀，透明，丝网印等，如果用真实的工艺会很困难
。
2．缺点
：
.Maximun key height 4.0mm按键的最大高度为4.0mm
.Hard PC plunger might shorten life span of polydome,Can be overcome by replacing injected PC resin with silicone rubber material.
。
4．在设计中要考虑到电镀工艺的需要，由于电镀的工作条件一般在60度到70度的温度范围下，在吊挂的条件下，结构不合理，
变形的产生难以避免，所以在塑件的设计中对水口的位置要作关注，同时要有合适的吊挂的位置，防止在吊挂时对有要求
的表面带来伤害。另外最好不要在塑件中有金属嵌件存在,由于两者的膨胀系数不同,在温度升高时,电镀液体会渗到缝隙中,
性
.Able to obtain hard keytop with comlex,appealing designs.能够在较复杂和具有吸引力的设计上获得较坚固的Keytop
.Able to produce keypad with wide combination of keycaps (spray painted/chromed/medalized/and laser etched, clear with
。
8．要考虑留有时装挂的结点部位，结点部位要放在不显眼的位置。可以用挂钩、槽、缝和凸台等位置作接点。
对于容易变形的零件，可以专门设计一个小圆环状的装挂部位，等电镀后再除去
本
.可以在小片零件上集成很多种效果，例如电镀，透明，丝网印等，如果用真实的工艺会很困难
。
2．缺点
：
.Maximun key height 4.0mm按键的最大高度为4.0mm
.Hard PC plunger might shorten life span of polydome,Can be overcome by replacing injected PC resin with silicone rubber material.
。
4．在设计中要考虑到电镀工艺的需要，由于电镀的工作条件一般在60度到70度的温度范围下，在吊挂的条件下，结构不合理，
变形的产生难以避免，所以在塑件的设计中对水口的位置要作关注，同时要有合适的吊挂的位置，防止在吊挂时对有要求
的表面带来伤害。另外最好不要在塑件中有金属嵌件存在,由于两者的膨胀系数不同,在温度升高时,电镀液体会渗到缝隙中,
性
.Able to obtain hard keytop with comlex,appealing designs.能够在较复杂和具有吸引力的设计上获得较坚固的Keytop
.Able to produce keypad with wide combination of keycaps (spray painted/chromed/medalized/and laser etched, clear with
。
8．要考虑留有时装挂的结点部位，结点部位要放在不显眼的位置。可以用挂钩、槽、缝和凸台等位置作接点。
对于容易变形的零件，可以专门设计一个小圆环状的装挂部位，等电镀后再除去

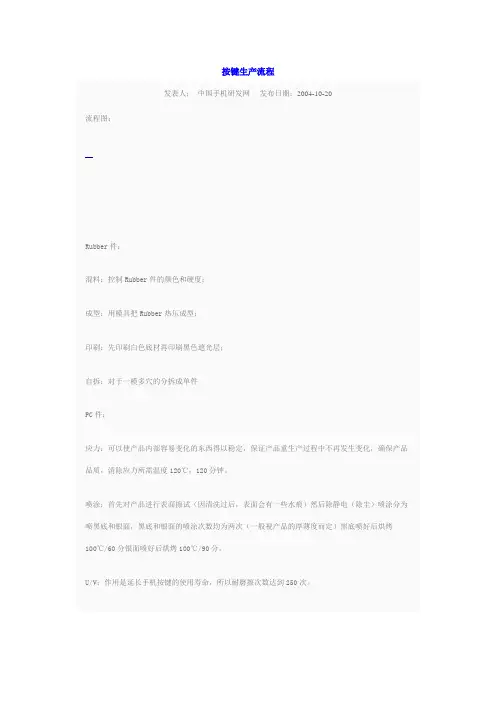

按键生产流程
按键生产流程
发表人：中国手机研发网发布日期：2004-10-20
流程图：
Rubber件：
混料：控制Rubber件的颜色和硬度；
成型：用模具把Rubber热压成型；
印刷：先印刷白色底材再印刷黑色遮光层；
自拆：对于一模多穴的分拆成单件
PC件：
应力：可以使产品内部容易变化的东西得以稳定，保证产品重生产过程中不再发生变化，确保产品品质，消除应力所需温度120℃，120分钟。
喷涂：首先对产品进行表面擦试（因清洗过后，表面会有一些水痕）然后除静电（除尘）喷涂分为喷黑底和银面，黑底和银面的喷涂次数均为两次（一般视产品的厚薄度而定）黑底喷好后烘烤100℃/60分银面喷好后烘烤100℃/90分。
U/V：作用是延长手机按键的使用寿命，所以耐磨擦次数达到250次。
镭雕工序：
1.图档处理:将客户所提供图档处理成镭雕图档.
2.镭射雕刻:调节功率,使镭雕字体无残留烧焦现象。
手机按键工艺大全
手机按键的制作工艺1、生产工艺通用硅胶一般用于镭雕，塑料+硅胶，IMD+硅胶，组装弹性导电薄膜和金属导电薄膜，键面喷涂,可根据美工要求选择多种颜色，根据特殊组装需要,经济实惠镭射雕刻/透光效果：字体透光、提高产品价值薄膜：轻薄/短小、结构精细、装配简易、永不磨损、允许三维设计及变化多样的颜色和图案、该按键可以和聚脂薄膜（或金属）开关、冷光片组装以减少装配时间和成本塑料+硅胶：塑料与硅胶结合可达到柔和的手感及耐磨效果目前多用这种工艺，薄膜+硅胶：特殊表面喷涂或电镀工艺具优质金属感的注塑键帽和硅胶组装产品。
利用P＋R的方法基础上，利用不同的处理也有不同的效果，再设计的时候可以根据需要选择：比如通过溅镀，镜面油印刷或者拉丝等等处理方法溅镀之后的效果，由于镀层薄，要附UV，增强耐磨强度喷涂是一种制作过程，喷漆属于喷涂。
溅镀镀层很薄能够透光，电镀分为水镀和真空镀（水镀有污染但镀层不容易磨损，真空镀被大量采用但镀层容易磨损）。
雷雕就是激光雕刻。
电镀也是喷涂的一种rubber 键制作流程！备料→橡胶压制→喷漆→冲压→镭雕→成品包装1. 备料:其实就是把要制造的原始橡胶块和一些配料(主要是色粉和其他一些配剂,)充分合匀,然后挤压成板状,再切成所需要的条状的橡胶,以供后道压制所用.2. 橡胶压制:这一道可是主要工序,一不小心就会出意外,如果橡胶件的很薄或很窄,就有可能在取下的时撕破(原因可能是橡胶件的壁太薄太窄,当时模温高,大约100℃,所橡胶件太软,强度不够)范类见2024的buzzer的外密封件的一条边就是实例;同时也会有毛边(其后道工序冲压不能冲到的)象成型的这种毛边是去不掉的,3. 喷漆:这也是一道难题,因为那可是外观的要害,一不小心就是废品,一般要喷两道漆,是不同颜色的,以供后面的镭雕用.好来喷完,再来后一道工序.4. 冲压:就是把不要的飞边冲剪掉,留下需要的key,就ok了不过在这一道工序往往会出现冲压的毛边呀,这也是不允许的事呀,一般的大的圆弧边和直边是不会有毛边的,那么是什么地方会产生毛边呢?就是太小圆弧边会产生,多小呢?听说是不要小于0.3mm(没有证实)这一点我想可能对我们的机构工程师在设计rubber part 时,要冲压的边的弧度有用呀,好了,在来下一道工序吧!5. 镭雕:就是激光雕刻,就是把搞好的key放平,一般都有制具定位好,然后激光把key上面的一层漆雕掉,调出key上面的字样来,如数字键,就是透明的；如果是两层的漆只雕掉一层,留一层,如ok应答键,和开关键就是的,一个的一层漆是红色的,还有个是兰色的.6. 成品包装:这也没有什么,就是包好,装好出货!有电镀的比如V70的RING，NOKIA8810，PHILIP988（台湾、香港版），镀的亮铬（后者亚铬），其底层是铜。
手机按键模具设计指南
案例二：某品牌手机电源键模具设计
总结词：个性创意
详细描述：该品牌手机电源键模具设计别具一格，采用长条形设计，表面刻有独特的纹理，使按键看起来更加时尚。按键布 局合理，符合人体工学原理，方便用户单手操作。在材质方面，选用高硬度的金属材料，确保按键经久耐用，同时也提升了 手机的整体质感。
案例三：某品牌手机音量键模具设计
05
设计案例与实战经验
案例一：某品牌手机Home键模具设计
总结词：简约时尚
详细描述：该品牌手机Home键模具设计简洁大方，采用圆形设计，表面略微凸 起，方便用户识别和操作。材质选用耐磨、耐刮的工程塑料，确保按键经久耐用 。同时，通过优化模具结构，实现了按键的快速生产和组装，有效降低了生产成 本。
表面处理
对材料表面进行涂层、电镀等处理，以提高耐磨性、 耐腐蚀性。
切割与加工
采用机械加工或激光切割技术，对材料进行精确加工。
03
模具结构设计
模具结构类型与特点
整体式模具
结构紧凑，强度高，适用 于形状简单、批量大的产 品。
组合式模具
易于拆装和维修，适用于 形状复杂、批量小的产品。
复合式模具
兼具整体式和组合式的特 点，适用于形状复杂、批 量适中的产品。
• 质量是产品的生命线：在手机按键模具设计中，质量是至关重要的。要选用优 质的原材料和先进的生产工艺，确保按键经久耐用。同时，要加强品质控制和 检测，确保每个环节都符合标准要求，为用户提供可靠的产品。
THANKS
感谢观看
模具结构设计要点
确定模具类型
确定模具布局
确定分模面
根据产品特点和生产要 求，选择合适的模具类
型。
合理安排模具各部分的 位置，确保模具结构的 稳定性和操作的便捷性。
手机按键生产与开发工艺
手机按键生产与开发工艺
配色着色工艺
2）色粉与塑料树脂直接混合后，送入下一步制品 成型工艺。
工序短，成本低，但工作环境差，着色力差，着色均匀 性和质量稳定性差。
颜色测定设备： 测色计可分为分光光度计和色差计两种
目前有的厂家已经利用计算机进行调色配方及其管理
手机按键生产与开发工艺
注塑成型工艺
1、选择合适的注塑机台，初步估计模具外形尺寸，
06 11/98 152/9632e PP
表面装饰的类别
各部件组合
模内贴标签 (IML)
模内装饰 (IMD)
嵌入件封装
模内喷漆
覆膜 (IMD)
多成分/多色工艺
纺织品嵌件 衬膜
手机按键生产与开发工艺
06 11/98 152/8843e PP
多色注塑成型简介
二成分注射成型
三成分注射成型
手机按键生产与开发工艺
多色/多成分注射成型的工艺类别
双注射 使用机械手转移工件
多色/多成分的注射成型
注射成型组合
三层注射成型
分流道控制工艺
模腔旋转
在两个标准 机器内处理
旋转
有中子运动
滑台
机器内旋转功能
模内旋转功能
应用水平 注射装置
应用垂直 注射装置
手机按键生产与开发工艺
06 11/98 152/8844e PP
手机按键生产与开发工艺
Film 的材质选用
目前Film的材料
w PC – 最佳的底材; 铅笔硬度差 w PMMA - 較易脆裂、但透明度較高; 铅笔硬度最佳 w Formable PET – 将来发展的材料; 铅笔硬度次之
原材料生产商（世界上目前只有几家厂商可以生产） 1）GE； 2）BUYER；
配色着色工艺
2）色粉与塑料树脂直接混合后，送入下一步制品 成型工艺。
工序短，成本低，但工作环境差，着色力差，着色均匀 性和质量稳定性差。
颜色测定设备： 测色计可分为分光光度计和色差计两种
目前有的厂家已经利用计算机进行调色配方及其管理
手机按键生产与开发工艺
注塑成型工艺
1、选择合适的注塑机台，初步估计模具外形尺寸，
06 11/98 152/9632e PP
表面装饰的类别
各部件组合
模内贴标签 (IML)
模内装饰 (IMD)
嵌入件封装
模内喷漆
覆膜 (IMD)
多成分/多色工艺
纺织品嵌件 衬膜
手机按键生产与开发工艺
06 11/98 152/8843e PP
多色注塑成型简介
二成分注射成型
三成分注射成型
手机按键生产与开发工艺
多色/多成分注射成型的工艺类别
双注射 使用机械手转移工件
多色/多成分的注射成型
注射成型组合
三层注射成型
分流道控制工艺
模腔旋转
在两个标准 机器内处理
旋转
有中子运动
滑台
机器内旋转功能
模内旋转功能
应用水平 注射装置
应用垂直 注射装置
手机按键生产与开发工艺
06 11/98 152/8844e PP
手机按键生产与开发工艺
Film 的材质选用
目前Film的材料
w PC – 最佳的底材; 铅笔硬度差 w PMMA - 較易脆裂、但透明度較高; 铅笔硬度最佳 w Formable PET – 将来发展的材料; 铅笔硬度次之
原材料生产商（世界上目前只有几家厂商可以生产） 1）GE； 2）BUYER；
手机结构工艺介绍
热压成型后，对产品表面进行印刷、
喷漆、镭雕等工艺处理，硅胶按键属 底硅胶 于传统的按键种类，如常用的遥控器
一般都是硅胶按键，因为此类按键工
艺相对比较简单，柔韧性好，手触感
好，工艺简单，成本较低。
注塑 键帽
表面工艺有:（1）印刷；（2）喷涂 镭雕；（3）表面采用TPU FLIM 背面 印刷颜色和字符后，同硅胶一体成型 ，字符不会磨损。
电铸镍
金属饰件——铝合金
3、锌合金 ·锌合金是以锌为基础加入其他元素 组成的 合金。常加的合金元素有铝、铜、镁、镉 、铅、钛等。锌合金熔点低，流动性好。 ·锌合金用于手机外观件是近两年兴起的一 个工艺，主要特点是： （1）比重大，使手机握起来感觉有分量。 （2）金属质感强。 （3）铸造性能好，可以压铸形状复杂、薄 壁的精密件，用于手机外壳，可以内部做 螺孔、扣位等，使整机的厚度可以做薄而 又能保证强度。 （4）铸件表面光滑，可进行表面处理：电 镀、喷涂、喷漆。
缺点：模具成本高，工艺复杂， 注塑生产效率相对较低，不良相对较 高，进而导致产品成本高。
（6）注塑或平板切割键 帽背面烫金或真空镀。
?割键帽背面真空 镀
按键——P+R按键
（7）电铸镍：一般用于方向键、OK键，可以做成不同纹路。镍的硬度较高，金属质 感强，长期使用不会磨损；缺点是侧面的拔模斜度要求大于8度以上，会造成按键 侧面的间隙大。
（3）化学氧化、腐蚀： 通过化学电解使铝表面获得一层坚硬耐磨的结晶状组织，它的抗汗液及
盐雾能力都优于常规的金属镀层。
金属饰件——不锈钢、铝合金
（4）机械拉丝： 通过机械相对运动在产品表面得到拉丝纹路。可以拉成乱纹或直纹
,拉成直纹时会把铝表面拉掉0.12～0.15mm的厚度，结构设计时要特别注意。
硅胶按键生产工艺
硅胶按键生产工艺硅胶按键是一种常见的电子产品配件，被广泛应用于手机、电脑、遥控器等设备中。
它具有触感好、耐用、防水防尘等特点，因此备受消费者青睐。
本文将介绍硅胶按键的生产工艺，以及其中的一些关键步骤。
硅胶按键的生产过程通常从原材料准备开始。
硅胶按键的主要原材料是硅橡胶，它具有良好的弹性和耐用性。
生产厂家首先需要将硅橡胶加工成块状，以便后续的加工和成型。
接下来，硅胶按键的生产工艺中的一个重要步骤是模具制作。
模具的设计和制作直接影响到最终产品的质量和形状。
生产厂家通常根据客户提供的样品或设计图纸进行模具制作。
模具一般由铝合金或塑料制成，具有较好的耐磨性和耐腐蚀性。
当模具制作完成后，就可以进行硅胶按键的成型工艺了。
首先，将加工好的硅橡胶块放入注塑机中，加热至一定温度使其变成可塑状态。
然后，通过注塑机的压力作用，将硅橡胶注入到模具中，待硅胶冷却固化后，将硅胶按键从模具中取出。
成型后的硅胶按键通常需要进行后续的处理工艺，以提高其质量和外观。
例如，需要对硅胶按键进行切割、打磨，以获得平整的边缘和光滑的表面。
同时，还需要对硅胶按键进行上色处理，以满足客户的需求。
这些处理工艺需要在严格的质量控制下进行，以确保最终产品的质量和一致性。
硅胶按键的生产工艺还包括质量检验和包装环节。
质量检验是为了确保每个硅胶按键都符合规定的质量标准。
常见的检测项目包括外观检查、尺寸测量、触感测试等。
合格的硅胶按键经过检验后，会被包装成适合运输和销售的包装盒或袋子中，以便后续的配送和销售。
硅胶按键的生产工艺包括原材料准备、模具制作、成型、后续处理、质量检验和包装等环节。
每个环节都需要严格控制，以确保最终产品的质量和一致性。
通过合理的工艺流程和严格的质量控制，生产出的硅胶按键能够满足客户的需求，并广泛应用于各种电子产品中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产能无法明显提升 ，适合中小批量生产；
IMR为滚桶印刷方式，將film印制成一卷以roller 方式运送，一卷长度大約是 1000m，适合大批量 生产。
手机按键加工工艺流程和产品简介按 键
薄膜印刷
检查项目： 1）首件确认：
a）尺寸（包括丝印位置和图案大小）； b）颜色（Pantong色卡或样板）； c）外观（套色是否偏位？毛边？断线？油墨是否均匀？
手机按键加工工艺流程和产品简介按 键
硅胶流程
常用油压机由以下厂家提供：霖城、巨荃、敬隆、信多等； 机台主要参数：吨位和机台、模板面积； 有100T、150T、200T、250T、300T；
质量控制点：1）首件确认；2）IPQC巡检（2H/次）； 检查项目(QC3)： 1）尺寸：厚度；----厚度仪 2）外观：黑点、气泡、毛边、撕裂等；----目测 3）性能：硬度；----硬度计
二次硫化
指在高溫下,使硅胶分子鍵在硫化劑作用下, 產生交聯 固化,使形狀,性能穩定,并且讓低分子物質揮發出去. 二次硫化条件：2000C X 2小时以上； 设备：温度箱
手机按键加工工艺流程和产品简介按 键
IMD流程（In-Mold-Decoration)
所谓IMD即为模內射出装饰之统称，目前依 制程不同可分为IMF及IMR两种，有以下工艺流程：
图案是否变形？） 2）巡 检（2h/次）
a）外观（套色是否偏位？毛边？断线？油墨是否均 匀？图案是否变形？）
b）颜色
手机按键加工工艺流程和产品简介按 键
热压真空成型
ቤተ መጻሕፍቲ ባይዱ
将薄膜通过热压成产品所需的形状；需要模具和 热压机台。
HOT AIR
凸模
HOT AIR
手机按键加工工艺流程和产品简介按 键
热压真空成型
关键点： 1）工作温度不能太高，否则导致PC/PET 薄膜延伸，丝印
字体/图案变形； 2）有专用定位孔，否则易导致丝印字体/图案会偏位； 3）保压一定时间，防止薄膜收缩变形。 QC检查项目： 1）丝印字体/图案是否变形； 2）字体/图案是否偏位； 3）膜片是否有褶皱、划伤、起泡等？
手机按键加工工艺流程和产品简介按 键

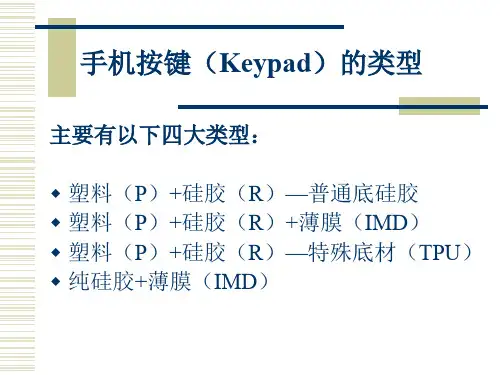

手机按键（Keypad）的类型
主要有以下四大类型：
塑料（P）+硅胶（R）—普通底硅胶 塑料（P）+硅胶（R）+IMD） 塑料（P）+硅胶（R）—特殊底材（TPU） 纯硅胶+薄膜（IMD）
手机按键加工工艺流程和产品简介按 键
P+R产品制作示意图
透明塑胶键 图层 背景颜色层 粘胶层
非触点结构
触点结构
手机按键加工工艺流程和产品简介按 键
硅胶流程
关键控制点：
1）模温； 需用温度计定期确认实际模具温度和设定的温 度是否一致。
2）厚度； 产品各个按键点的高度是否一致，否则将影响 到按键的手感。
3）硬度； 4）机台的保养计划；
手机按键加工工艺流程和产品简介按 键
硅胶流程
丝印
目前硅胶底板颜色一般为本色（白色），要遮光则需 丝印或喷涂黑色油墨。
手机按键加工工艺流程和产品简介按 键
手机Keypad的工艺流程
电镀流程 镭雕流程 P+R组装流程
手机按键加工工艺流程和产品简介按 键
硅胶流程
硅胶底板的加工流程
手机按键加工工艺流程和产品简介按 键
硅胶流程
一、备料
1、混炼：将Silicone Rubber与其助剂、色母混合均勻的过 程称为混炼；
精密3D裁切加工
就是将成型的薄膜冲切成型； 设备：小冲床；
关键点：凸模上附有软的硅橡片，防止压伤产品表面；
QC检查项目：
1）尺寸？ 2）周边是否有毛边？表面是否有压痕、刮伤等？
手机按键加工工艺流程和产品简介按 键
薄膜射出成型加工
将经过forming之后的薄膜，放置于射出机台
薄膜印刷: 將油墨印刷在一層厚度約0.125 mm的Film上
(材質為PC或PET)。 IMD Film
将图案丝印在film的表面上，并在一定温度下使油墨固化
手机按键加工工艺流程和产品简介按 键
薄膜印刷
针对IMF和IMR，它们的印刷方式不一样： IMF为一片一片film的进行丝印；制程无连续性，
手机按键加工工艺流程和产品简介按 键
硅胶流程
二、油压成型（又称一次硫化）
就是将硅胶通过油压机和模具热压成型；
成型工艺参数是根据硅胶材料的硫化曲线设置的，硫化 曲线可由原材料商提供或由本厂的硫化曲线仪（有些公司 有）。 工艺参数包括：成型温度, 压力, 硫化时间, 排气时间,
落料方式；
注意：上模温度一般比下模高5~100C（下料时用风枪吹导致上模温温 度下降）
手机按键加工工艺流程和产品简介按 键
硅胶流程
关键控制点： a）按配方单进行配料； b）色母和助劑必须用高精度天平秤秤重； c）辊筒温度需控制在300C以下； d）混炼好的硅胶需放置24~72小时；(使硫化剂在硅胶中
分散更均匀） e）车间温湿度和净化程度； f）用干净的PE薄膜覆盖混炼好的硅胶，并标识产品编号；
薄膜印刷 (IMF, IMR) 热压真空成型 (IMF) 精密3D裁切加工 (IMF) 薄膜射出成型加工 (IMF, IMR)
手机按键加工工艺流程和产品简介按 键
IMD流程（In-Mold-Decoration)
1）薄膜印刷
2）热压成型
3）射出成型
手机按键加工工艺流程和产品简介按 键
薄膜印刷
所用的设备
a）双辊机； b）电子秤； c）高精度天平秤（精度需达到0.01g）； d）硬度计；
混炼检查（QC1），其主要检查项目有 ： a）硬度；（Shore手A机按硬键度加工计工艺）流程和产品简介按
键
硅胶流程
b）清洁度； c）颜色； d）混炼均匀度；
2、切料秤重：将混炼好的硅胶切成一定宽度和重量； 检查项目（QC2）： a）切料宽度和厚度；（切料机，卡尺） b）重量（精度达0.1g）；(天平称） c）清洁度；（目测）
手机按键加工工艺流程和产品简介按 键
图层 保护涂层
背景颜色层
P+R产品结构示意图
（丝印、喷涂或不锈钢）
手机按键加工工艺流程和产品简介按 键
手机按键的表面装饰类型
喷涂 印刷 电镀（水镀和溅镀） 镭雕 IMD 烫金
手机按键加工工艺流程和产品简介按 键
手机Keypad的工艺流程
硅胶流程 注塑流程 IMD流程 TPU流程 印刷流程 喷涂流程
IMR为滚桶印刷方式，將film印制成一卷以roller 方式运送，一卷长度大約是 1000m，适合大批量 生产。
手机按键加工工艺流程和产品简介按 键
薄膜印刷
检查项目： 1）首件确认：
a）尺寸（包括丝印位置和图案大小）； b）颜色（Pantong色卡或样板）； c）外观（套色是否偏位？毛边？断线？油墨是否均匀？
手机按键加工工艺流程和产品简介按 键
硅胶流程
常用油压机由以下厂家提供：霖城、巨荃、敬隆、信多等； 机台主要参数：吨位和机台、模板面积； 有100T、150T、200T、250T、300T；
质量控制点：1）首件确认；2）IPQC巡检（2H/次）； 检查项目(QC3)： 1）尺寸：厚度；----厚度仪 2）外观：黑点、气泡、毛边、撕裂等；----目测 3）性能：硬度；----硬度计
二次硫化
指在高溫下,使硅胶分子鍵在硫化劑作用下, 產生交聯 固化,使形狀,性能穩定,并且讓低分子物質揮發出去. 二次硫化条件：2000C X 2小时以上； 设备：温度箱
手机按键加工工艺流程和产品简介按 键
IMD流程（In-Mold-Decoration)
所谓IMD即为模內射出装饰之统称，目前依 制程不同可分为IMF及IMR两种，有以下工艺流程：
图案是否变形？） 2）巡 检（2h/次）
a）外观（套色是否偏位？毛边？断线？油墨是否均 匀？图案是否变形？）
b）颜色
手机按键加工工艺流程和产品简介按 键
热压真空成型
ቤተ መጻሕፍቲ ባይዱ
将薄膜通过热压成产品所需的形状；需要模具和 热压机台。
HOT AIR
凸模
HOT AIR
手机按键加工工艺流程和产品简介按 键
热压真空成型
关键点： 1）工作温度不能太高，否则导致PC/PET 薄膜延伸，丝印
字体/图案变形； 2）有专用定位孔，否则易导致丝印字体/图案会偏位； 3）保压一定时间，防止薄膜收缩变形。 QC检查项目： 1）丝印字体/图案是否变形； 2）字体/图案是否偏位； 3）膜片是否有褶皱、划伤、起泡等？
手机按键加工工艺流程和产品简介按 键
手机按键（Keypad）的类型
主要有以下四大类型：
塑料（P）+硅胶（R）—普通底硅胶 塑料（P）+硅胶（R）+IMD） 塑料（P）+硅胶（R）—特殊底材（TPU） 纯硅胶+薄膜（IMD）
手机按键加工工艺流程和产品简介按 键
P+R产品制作示意图
透明塑胶键 图层 背景颜色层 粘胶层
非触点结构
触点结构
手机按键加工工艺流程和产品简介按 键
硅胶流程
关键控制点：
1）模温； 需用温度计定期确认实际模具温度和设定的温 度是否一致。
2）厚度； 产品各个按键点的高度是否一致，否则将影响 到按键的手感。
3）硬度； 4）机台的保养计划；
手机按键加工工艺流程和产品简介按 键
硅胶流程
丝印
目前硅胶底板颜色一般为本色（白色），要遮光则需 丝印或喷涂黑色油墨。
手机按键加工工艺流程和产品简介按 键
手机Keypad的工艺流程
电镀流程 镭雕流程 P+R组装流程
手机按键加工工艺流程和产品简介按 键
硅胶流程
硅胶底板的加工流程
手机按键加工工艺流程和产品简介按 键
硅胶流程
一、备料
1、混炼：将Silicone Rubber与其助剂、色母混合均勻的过 程称为混炼；
精密3D裁切加工
就是将成型的薄膜冲切成型； 设备：小冲床；
关键点：凸模上附有软的硅橡片，防止压伤产品表面；
QC检查项目：
1）尺寸？ 2）周边是否有毛边？表面是否有压痕、刮伤等？
手机按键加工工艺流程和产品简介按 键
薄膜射出成型加工
将经过forming之后的薄膜，放置于射出机台
薄膜印刷: 將油墨印刷在一層厚度約0.125 mm的Film上
(材質為PC或PET)。 IMD Film
将图案丝印在film的表面上，并在一定温度下使油墨固化
手机按键加工工艺流程和产品简介按 键
薄膜印刷
针对IMF和IMR，它们的印刷方式不一样： IMF为一片一片film的进行丝印；制程无连续性，
手机按键加工工艺流程和产品简介按 键
硅胶流程
二、油压成型（又称一次硫化）
就是将硅胶通过油压机和模具热压成型；
成型工艺参数是根据硅胶材料的硫化曲线设置的，硫化 曲线可由原材料商提供或由本厂的硫化曲线仪（有些公司 有）。 工艺参数包括：成型温度, 压力, 硫化时间, 排气时间,
落料方式；
注意：上模温度一般比下模高5~100C（下料时用风枪吹导致上模温温 度下降）
手机按键加工工艺流程和产品简介按 键
硅胶流程
关键控制点： a）按配方单进行配料； b）色母和助劑必须用高精度天平秤秤重； c）辊筒温度需控制在300C以下； d）混炼好的硅胶需放置24~72小时；(使硫化剂在硅胶中
分散更均匀） e）车间温湿度和净化程度； f）用干净的PE薄膜覆盖混炼好的硅胶，并标识产品编号；
薄膜印刷 (IMF, IMR) 热压真空成型 (IMF) 精密3D裁切加工 (IMF) 薄膜射出成型加工 (IMF, IMR)
手机按键加工工艺流程和产品简介按 键
IMD流程（In-Mold-Decoration)
1）薄膜印刷
2）热压成型
3）射出成型
手机按键加工工艺流程和产品简介按 键
薄膜印刷
所用的设备
a）双辊机； b）电子秤； c）高精度天平秤（精度需达到0.01g）； d）硬度计；
混炼检查（QC1），其主要检查项目有 ： a）硬度；（Shore手A机按硬键度加工计工艺）流程和产品简介按
键
硅胶流程
b）清洁度； c）颜色； d）混炼均匀度；
2、切料秤重：将混炼好的硅胶切成一定宽度和重量； 检查项目（QC2）： a）切料宽度和厚度；（切料机，卡尺） b）重量（精度达0.1g）；(天平称） c）清洁度；（目测）
手机按键加工工艺流程和产品简介按 键
图层 保护涂层
背景颜色层
P+R产品结构示意图
（丝印、喷涂或不锈钢）
手机按键加工工艺流程和产品简介按 键
手机按键的表面装饰类型
喷涂 印刷 电镀（水镀和溅镀） 镭雕 IMD 烫金
手机按键加工工艺流程和产品简介按 键
手机Keypad的工艺流程
硅胶流程 注塑流程 IMD流程 TPU流程 印刷流程 喷涂流程
