离心泵维护检修规程(完整)

卧式单级单吸离心泵维护与检修故障规程维护与检修是确保卧式单级单吸离心泵正常运行和延长使用寿命的重要程序。

本规程旨在指导操作人员进行卧式单级单吸离心泵的维护与检修工作。

以下是对卧式单级单吸离心泵维护与检修的详细规程：一、维护要点：1. 检查泵的密封性能，确保泵的密封部位无渗漏；2. 定期检查泵的各个连接部位，确保紧固件无松动；3. 定期检查泵体和叶轮的磨损情况，若发现磨损过大，应及时更换；4. 定期检查泵的轴承情况，如有异常应及时维修或更换；5. 定期清洗泵的进口和出口，保持通畅；6. 定期对泵的电机进行维护，保持电机的良好工作状态；7. 定期清理泵的滤网，防止堵塞。

二、维护操作步骤：1. 关闭进口阀门，切断电源；2. 卸下进口管道和出口管道；3. 拆卸进口法兰和出口法兰，取下泵盖螺栓；4. 将泵盖从泵体上取下，拆卸叶轮和轴；5. 清洗泵体内部的污垢，检查泵的叶轮和轴承等零件的磨损情况；6. 若发现叶轮或轴承磨损过大，应及时更换；7. 清洗泵盖和叶轮，安装新的叶轮和轴承；8. 将泵盖安装到泵体上，并用螺栓将其固定；9. 安装进口法兰和出口法兰，紧固螺栓；10. 安装进口管道和出口管道；11. 开启进口阀门，检查泵的密封性能；12. 检查电机的工作状态，如有异常应及时维修。

三、维护周期：1. 泵的日常维护工作应每天进行一次；2. 泵的定期维护工作应每月进行一次；3. 泵的大修工作应每年进行一次。

四、常见故障及处理方法：1. 泵的密封部位渗漏：检查泵的密封件是否损坏，如有损坏应及时更换；2. 泵的各个连接部位松动：检查紧固件是否松动，如有松动应及时紧固；3. 泵的叶轮磨损：检查叶轮的磨损情况，如有磨损过大应及时更换；4. 泵的轴承故障：检查轴承是否损坏，如有损坏应及时维修或更换；5. 泵的进口和出口堵塞：定期清洗泵的进口和出口，防止堵塞；6. 泵的电机异常：检查电机的工作状态，如有异常应及时维修。

以上就是对卧式单级单吸离心泵维护与检修的规程，通过遵守维护和检修程序，可以确保泵的正常运行和延长使用寿命，提高泵的可靠性和效率。

多级离心泵维护检修规程1、设备的日常维护1.1日常维护内容（1）严格按泵的操作规程启动、运行与停车，并做好运行统计。

（2）每班检查润滑部位的润滑油与否符合规定。

（3）新换轴承后，工作 100 小时应清洗换油，油脂每运行～2400 小时换油。

（4）经常检查轴承温度，应不高于环境温度35℃，滚动轴承的最高温度不得超出75℃，经常检查电机温升。

（5）每班检查轴封处滴漏状况，填料密封保持每分钟 10～20 滴为宜，对于机械密封，要达成完好原则。

（6）经常观察泵的压力和电机电流与否正常和稳定，注意泵有无噪音等异常状况，发现问题及时解决。

（7）经常保持泵及周边场地整洁，及时解决跑、冒、滴、漏。

（8）维修人员应定时上岗，检查设备运行状况并及时解决所发现的问题。

1.2常见的故障解决办法吸入阀堵塞清扫吸入阀吸入管道阻力太大或吸水高度太高清扫吸入管路或减少吸水高度泵不打水或流量局限性出水管路阻力太大检查及清扫出水管路或改善出水管泵或吸入管内有空气，有漏气排除空气，消除漏气处处电流过大泵振动大叶轮堵塞清扫叶轮密封环磨损严重更换叶轮密封环填料压得太紧放松填料压盖转子部分固定部分磨擦检查、调节供水量过大调小出口阀，减少流量电机轴与泵同轴度超出规定找正联轴器泵轴弯曲或转子不平衡校直轴、转子做平衡叶轮中有异物或叶轮磨损清扫叶轮或更换叶轮转子与壳体产生摩擦调节转子与壳体间隙轴承间隙大调节间隙或更换轴承底座螺栓松动紧固底座螺栓中段导叶密封超出 3 倍值更换或修复油量局限性或油不干净加油或清洗轴承换油轴承温度高轴承间隙太小刮研轴瓦，调节间隙故障现象可能产生的因素检修办法及方法泵内部声音反常，泵不上水电机轴与泵轴同轴度超出规定找正联轴器流量太小增大流量吸入管阻力太大清扫吸入管或减少吸入高度在吸入管部分有空气渗入检查吸入管部分及阀，消除漏气处所吸送液体温度过高减少所吸送液体温度填料磨损更换填料轴或轴套磨损修复或更换磨损件泵轴弯曲校正或更换泵轴密封漏损大动、静密封环端面腐蚀、磨损或划伤修复或更换动、静密封环静环装配歪斜重装配静环弹簧压力局限性调节弹簧压缩量或更换弹簧1.3 紧急状况停车：发生下列状况之一时，应紧急停车：（1）忽然发生激烈振动；（2）泵内发出异常声响；（3）电流超出额定值持续不降经解决无效；（4）泵忽然不出水。

离心泵维护检修规程完整 This manuscript was revised by the office on December 10, 2020.离心泵检修规程总则本规程规定了离心泵的完好标准、离心泵的维护、检修周期与检修内容、检修与质量标准、试车与验收。

一、离心泵完好标准1、离心泵的基本结构离心泵主要由泵壳、转子、叶轮、轴承及密封等组成。

泵壳体是卧式，由吸入室和排出室组成。

在壳体的两端或一端设有支承转子的轴承室、机械密封室。

转子由主轴、叶轮、轴套、轴承、联轴器组成，各配件以不同的配合方式装配在轴上。

2.设备完好标准（1）电流表、压力表工作正常稳定（2）机封或填料压盖部位的温度正常，机封无泄漏，填料密封渗漏正常。

（3）检查泵的轴承温升正常，轴承温升一般不超过周围温度35℃，最高不能超过75℃。

（4）检查泵的声音和振动是否正常。

二、离心泵的维护1.日常维护（1）保持设备整洁卫生。

（2）注意轴承的油位、油质和温度。

（3）填料内滴水是否正常，随时调整填料压盖的松紧程度。

（4）经常检查各部分的螺栓是否松动。

（5）经常观察各个仪表工作是否正常稳定，泵、电机的响声和振动是否正常。

（6）严格执行润滑管理制度。

2.定期检查（1）表面除锈、除污和清洗。

（2）检查易损件是磨损和损坏，若零件虽磨损。

但还在公差范围内，则可继续使用。

若零件的磨损程度超过了公差范围，应考虑修复后使用，不能修复的应更换新件。

（3）定期检查泵的入口过滤器。

（4）对重新装配的泵，有条件的应进行试验。

三、检修周期和检修内容1、检修周期根据状态监测结果及设备运行状况，可以适当调整检修周期。

一般检修周期见表1。

表1 检修周期表2.小修项目（1）检查清理冷却水、封油和润滑等系统。

（2）处理在运行中出现的一般缺陷。

（3）根据运行情况，检查机械密封或更换填料密封。

（4）检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙。

并检查轴承滚子外圈间的间隙。

泵类设备检修规程1 检修前的准备1.1个人安全确认1)明确项目施工内容。

2)护品穿戴整齐（穿带钢板安全鞋不准穿水鞋、布鞋、电工鞋，戴安全帽、防护眼镜、戴橡胶手套不准戴布手套。

3)工装下摆、袖口系紧，扣子系好。

）熟悉安全通道。

4)掌握应急救援措施；联保互保人员已到齐。

5)作业人员身体、精神状况良好。

6)无从事禁忌作业现象1.2 工具安全确认1)本次检修作业使用的各类设备、设施、工具及附件分别由相关责任人进行全面检查，确保完好有无损害，有缺陷的禁止使用，检查手拉葫芦是否有防脱钩装置。

2)作业工器具防护设施齐全有效3)工具不落地。

1.3安全手续确认1)已办理设备检修清理安全确认卡2)已办理安全措施审批表3)已断电并挂好停电牌，双上锁4)已断料放料并挂停料牌5)已进行安全5分钟再确认1.4现场环境安全确认1)施工区域已采取安全隔离措施2)确认现场无酸碱性积料、积油、积水等，现场无可燃、易燃物。

3)不存在交叉作业危险4)照明充足5)高处有可能坠落的坠落物清理6)构建物牢固无易坠物7)保持安全通道畅通8)保证足够安全作业空间1.5检修过程安全确认1)联保互保人员不准离开现场2)确保已设立安全监护人3)站立位置适当、安全，无闲杂人员进入现场4)周边设备设施无开停异常5)严格执行操作规程或施工方案6)停电牌、断料牌无移动或丢失7)应急救援器材无丢失。

8)周边动力源、介质能量物理隔离控制状态良好1.6现场处置措施确认1)已编制应急预案。

2)已审批应急预案。

3)已学习应急预案。

4)应急救援器材准备齐全。

5)对本次作业可能发生的事故，采用相关事故现场应急处置措施。

6)作业前对所有检修人员进行事故现场应急处置措施培训。

7)保证实施现场处置措施所需资源到位。

1.7工完场清安全确认1)参与人员全部安全撤离现场2)工具全部回收3)无零部件缺失，废旧备件、材料、垃圾清理干净4)各类安全防护设施原样恢复5)安全隔离设施拆除回收，停电牌、停料牌回收6)废机油收集2检修内容及标椎2.1检修内容1.日常检修，检查与调整联轴器的同轴度及轴向间隙，更换联轴器的易损件。

离心泵检修规程一、检修前准备工作在进行离心泵的检修之前，需要做一系列准备工作，以确保检修过程的安全性和顺利性。

1.1 设备停车离心泵在正常使用时需进行检修，需要先停止设备的运行。

在停车前应先关闭电源，等待设备自然停车并切断进出口管路。

1.2 停电操作检修离心泵前，需要停止电源以确保安全。

在停止电源时，应先切断总电源，再打开控制柜门，依次切断从控制柜到设备的电源线。

1.3 加锁操作在设备停车后，需要进行加锁操作以防止误操作或他人进入操作区域。

加锁时需要将其锁定的地方进行标记，以提示其他人员不得操作。

1.4 衣着及准备检修人员应穿戴好防护具，并检查工具箱内配置是否齐全，包括绝缘手套、绝缘靴、工作帽、工作服、眼罩等。

二、检修步骤2.1 拆卸工作在检修离心泵前，需要完成拆卸工作。

拆卸时应将其上的泵体、叶轮、密封等件进行拆卸。

2.2 清洗工作拆卸后，需要进行清洗工作，包括清洗泵体、隔板以及水管等件，清除泵内杂物及生锈部位，并通过除锈铲或喷砂机清理叶轮表面。

2.3 检查工作在清洗后，对离心泵的各个部位进行仔细的检查，如泵体、叶轮、轴、联轴器、密封件等，发现问题应及时更换或维修。

在检查后，对需要维修的部位进行维修工作，如更换叶轮、轴、密封件等。

2.5 组装工作维修完成后，需要进行组装工作。

组装时应根据实际需要选择黄铜、青铜等材质的联轴器，并要求联轴器轴线相同。

2.6 静态试运行组装完毕后，需要进行静态试运行，检查其泄漏情况及联轴器的运行情况，确定无异常后可以进行下一步操作。

2.7 动态试运行在完成静态试运行后，需要进行动态试运行，验证泵的性能和状态是否良好。

动态试运行需要在专业技术人员的指导下进行。

三、安全注意事项3.1 带电检修离心泵在带电状态下进行检修时，需要进行带电检修。

在带电工作时必须严格遵守带电检修流程。

3.2 爆炸危险离心泵在使用过程中，由于压力过高或密封不良等因素，可能引起爆炸危险。

因此，在设备运行或检修过程中，必须保持设备周围的空气干燥且通风，避免吸入有毒气体，并且保持灭火设备随手可取。

离心泵维护检修规程SH01013-20041总则1．1 主题内容规定了离心泵的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。

1．1．2 本规程适用于石油化工常用离心泵。

1．2 编写修订依据SY—21005—73 炼油厂离心泵维护检修规程HGJ 1034—79 化工厂清水泵及金属耐腐蚀泵维护检修规程HGJ 1035—79 化工厂离心式热油泵维护检修规程HGJ 1036—79 化工厂多级离心泵维护检修规程GB/T 5657—1995 离心泵技术要求API610—1995 石油、重化学和天然气工业用离心泵2检修周期与内容2．1检修周期2．1．1根据状态监测结果及设备运行状况，可以适当调整检修周期。

2．1．2检修周期（见表）表1 检修周期表2．2 检修内容2．2．1 小修项目2．2．1．1 更换填料密封。

2．2．1．2 双支承泵检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙。

2．2．1．3 检查修理联轴器及驱动机与泵的对中情况。

2．2．1．4 处理在运行中的一般缺陷。

2．2．1．5 检查清理冷却水、封油和润滑等系统。

2．2．2 大修项目2．2．2．1 包括小修项目。

2．2．2．2 检查修理机械密封。

2．2．2．3 解体检查各零部件的磨损、腐蚀和冲蚀情况。

泵轴、叶轮必要时进行无损探伤。

2．2．2．4 检查清理轴承、油封等，测量、调整轴承油封间隙。

2．2．2．5 检查测量转子的各部圆跳动和间隙，必要时做动平衡校检。

2．2．2．6 检查并校正轴的直线度。

2．2．2．7 测量并调整转子的轴向窜动量。

2．2．2．8 检查泵体、基础、地脚螺栓及进出口法兰的错位情况，防止将附加应力施加于泵体，必要时重新配管。

3 检修与质量标准3．1 拆卸前准备3．1．1 掌握泵的运转情况，并具齐必要的图纸和资料。

3．1．2 备齐检修工具、量具、起重机具、配件及材料。

3．1．3 切断电源及设备与系统的联系，放净泵内的介质，达到设备安全与检修条件。

离心泵维护检修规程_检查
离心泵是一种广泛应用的流体机械设备，用于输送不同介质的液体或气体。

进行规范的维护检修可以延长离心泵的使用寿命，提高其工作效率。

以下是离心泵维护检修规程：
1. 定期检查泵体和管道连接处有无渗漏现象。

如发现渗漏，应立即进行维修。

2. 定期检查泵轴承部分有无松动、损坏、磨损等情况。

如发现问题，应及时更换。

3. 定期检查泵叶轮是否有异物卡住及磨损情况，如有需要清理或更换。

4. 定期检查泵的密封件，如轴承密封、填料密封、机械密封等部位有无损坏磨损及泄漏现象，如有需要立即更换。

5. 定期清洗泵内部，除去异物和污物，避免影响泵的工作。

6. 定期检查泵的电机，如绕组是否有烧损、绝缘是否完好等情况，如有需要进行维修或更换。

7. 定期更换润滑油及润滑脂，避免过多污垢、老化引起泵的故障。

8. 定期检查泵的工作状态，如电流是否稳定、噪音大小、振动幅度等情况，如果发现异常情况应及时进行维修处理。

以上是离心泵维护检修规程的主要内容，要求操作人员按照规定进行定期、规范、全面的维护处理，确保离心泵的正常工作与长期稳定运行。

单级离心泵维护检修规程1总则1.1适用范围本规程适用于我公司的型号为IS、BA型水泵的维护和检修。

适用于输送清水及物理化学性质类似于水的液体，其最高使用温度不得超过80℃。

1.2结构简述单级离心泵主要由泵体、泵盖、叶轮、轴、托架和填料密封等部件组成。

单吸泵的叶轮安装在轴端呈悬臂式，轴线端面进水，排出口与泵的轴线垂直。

双吸泵的泵体为水平剖分式，叶轮采用双吸式叶轮，由两端轴承支承、吸入口与排出口均在泵体上，成水平方向与泵体垂直。

电动机通过联轴器直接驱动泵。

1.3主要技术参数2完好标准2.1零、部件2. 1.1泵本体及各零、部件完整齐全。

2.1.2基础螺栓及各连接螺栓齐全、紧固。

2.1.3安全防护装置齐全、稳固。

2.1.4压力表、电流表等仪表齐全、灵敏、量程符合规定，并定期校验。

2.1.5各部分安装配合符合规定。

2.1.6泵体及附属阀门、管件、管线油漆完整，标志明显。

2.1.7基础及底座完整、紧固。

2.2 运行性能2.2.1油路畅通,润滑良好,实行”五定”、“三级过滤”。

2.2.2运转正常，无异常振动、杂音等现象。

2.2.3压力、流量平稳，各部温度正常，电流稳定。

2.2.4能达到铭牌出力或查定能力。

2.3技术资料2.3.1有泵的总图或结构图、易损件图。

2.3.2有使用说明书、产品合格证、质量证明书。

2.3.3操作规程、维护检修规程齐全。

2.3.4设备档案齐全，数据准确可靠。

2.4 设备及环境2.4.1设备清洁，外表无尘灰、油垢。

2.4.2基础及底座整洁，表面及周围无积水、废液，环境整齐、清洁。

2.4.3进出口阀门、管口法兰、泵体等处结合面均无泄漏。

2.4.4轴封处泄漏a．填料密封：介质为水时，初期每分钟不多余20滴，末期每分钟不多余40滴；其他液体，每分钟不多余15滴；b．机械密封：初期应无泄露，末期每分钟不多于5滴。

3设备的维护3.1日常维护3.1.1严格按操作规程程序启动、运转与停车，并做好运行记录。

心泵检修规程,离心泵维护,离心泵维护规程离心泵一般一年大修一次，累计运行时间未满2000h，可按具体情况适当延长。

其离心泵检修规程内容如下。

离心泵检修规程（1）泵轴弯曲超过原直径的0.05％时，应校正。

泵轴和轴套间的不同心度不应超过0.05mm，超过时要重新更换轴套。

水泵轴锈蚀或磨损超过原直径的2％时，应更换新轴。

离心泵检修规程（2）轴套有规则的磨损超过原直径的3％、不规贝l上磨损超过原直径2％时，均需换新。

同时，检查轴和轴套的接触面有无渗水痕迹，轴套与叶轮间纸垫是否完整，不合要求应修正或更换。

新轴套装紧后和轴承的不同心度，不宜超过0.0gmm。

离心泵检修规程（3）玻璃钢离心泵叶轮及叶片若有裂纹、损伤及腐蚀等情况，轻者可采用环氧树脂等修补，严重者要更换新叶轮。

叶轮和轴的连接部位如有松动和渗水，应修正或者更换连接键，叶轮装上泵轴后的晃动值不得超过0.05mm（这一数值仅供参考，因有些高速叶轮对晃动值的要求更高一些）。

修整或更换过的叶轮要求校验动平衡及静平衡，如果超出允许范围应及时修正，例如将较重的一侧锉掉一些等，但是禁止用在叶轮上钻孔的方法来实现平衡，以免在钻孔处出现应力集中造成的破坏。

离心泵检修规程（4）立式离心泵检查密封环有无裂纹及磨损，叶轮的径向间隙不宜超过规定的最大允许值，超过时应该换新。

在更换密封环时，应将叶轮吸水口处外径车削，原则是见光即可车削时要注意与轴同心。

然后将密封环内径按配合间隙值车好尺寸，密封环与叶轮之间的轴向间隙以在3～5mm之间为宜。

离心泵检修规程（5）滚珠轴承及轴承盖都要清洗干净，如轴承有点蚀、裂纹或者游隙超标，要及时更换。

更换时轴承等级不得低于原装轴承的等级，一定要使用正规轴承厂的产品。

更换前应用塞规测量游隙，大型水泵每次大修时应清理轴承冷却水套中的水垢及杂物，以保证水流通畅。

离心泵检修规程（6）IS型离心泵及卧式多级离心泵的填料函压盖在轴或轴套上应移动自如，压盖内孔和轴或轴套的间隙保持均匀，磨损不得超过3％，超过要嵌补或者更新。

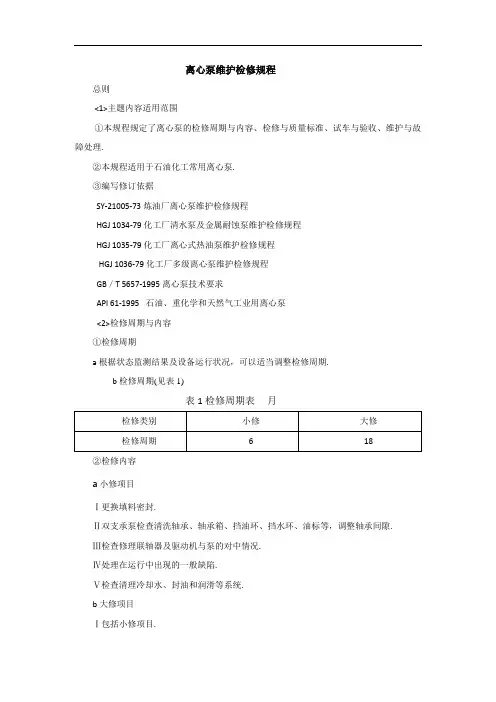

离心泵维护检修规程总则<1>主题内容适用范围①本规程规定了离心泵的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理.②本规程适用于石油化工常用离心泵.③编写修订依据SY-21005-73炼油厂离心泵维护检修规程HGJ 1034-79化工厂清水泵及金属耐蚀泵维护检修规程HGJ 1035-79化工厂离心式热油泵维护检修规程HGJ 1036-79化工厂多级离心泵维护检修规程GB／T 5657-1995离心泵技术要求APl 61-1995 石油、重化学和天然气工业用离心泵<2>检修周期与内容①检修周期a根据状态监测结果及设备运行状况，可以适当调整检修周期.b检修周期(见表1)表1检修周期表月②检修内容a小修项目Ⅰ更换填料密封.Ⅱ双支承泵检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙.Ⅲ检查修理联轴器及驱动机与泵的对中情况.Ⅳ处理在运行中出现的一般缺陷.Ⅴ检查清理冷却水、封油和润滑等系统.b大修项目Ⅰ包括小修项目.Ⅱ检查修理机械密封.Ⅲ解体检查各零部件的磨损、腐蚀和冲蚀情况.泵轴、叶轮必要时进行无损探伤.Ⅳ检查清理轴承、油封等，测量、调整轴承油封间隙.Ⅴ检查测量转子的各部圆跳动和间隙，必要时做动平衡校检.Ⅵ检查并校正轴的直线度.Ⅶ测量并调整转子的轴向窜动量.Ⅷ检查泵体、基础、地脚螺栓及进出口法兰的错位情况，防止将附加应力施加于泵体，必要时重新配管.③检修与质量标准a拆卸前准备Ⅰ掌握泵的运转情况，并备齐必要的图纸和资料.Ⅱ备齐检修工具、量具、起重机具、配件及材料.Ⅲ切断电源及设备与系统的联系，放净泵内介质，达到设备安全与检修条件.b拆卸与检查Ⅰ拆卸附属管线，并检查清扫.Ⅱ拆卸联轴器安全罩，检查联轴器对中，设定联轴器的定位标记.Ⅲ测量转子的轴向窜动量，拆卸检查轴承.Ⅳ拆卸密封并进行检查.Ⅴ测量转子各部圆跳动和间隙.Ⅵ拆卸转子，测量主轴的径向圆跳动.Ⅶ检查各零部件，必要时进行探伤检查.Ⅷ检查通流部分是否有汽蚀冲刷、磨损、腐蚀结垢等情况.c检修标准按设备制造厂要求执行，无要求的按本标准执行.Ⅰ联轴器Ⅰ)半联轴器与轴配合为H7／js6.Ⅱ)联轴器两端面轴向间隙一般为2～6mm.Ⅲ)安装齿式联轴器应保证外齿在内齿宽的中间部位.Ⅳ)安装弹性圈柱销联轴器时，其弹性圈与柱销应为过盈配合，并有一定紧力.弹性圈与联轴器销孔的直径间隙为0.6～1.2mm.Ⅴ)联轴器的对中要求值应符合表2要求.表2联轴器对中要求表 (nlin)Ⅵ)联轴器对中检查时，调整垫片每组不得超过4块.Ⅶ)热油泵预热升温正常后，应校核联轴器对中.Ⅷ)叠片联轴器做宏观检查.Ⅱ轴承Ⅰ)滑动轴承a)轴承与轴承压盖的过盈量为0～O.04mm(轴承衬为球面的除外)，下轴承衬与轴承座接触应均匀，接触面积达60％以上，轴承衬不许加垫片.b)更换轴承时，轴颈与下轴承接触角为600～90.，接触面积应均匀，接触点不少于2～3点／cm2.c)轴承合金层与轴承衬应结合牢固，合金层表面不得有气孔、夹渣，裂纹、剥离等缺陷d)轴承顶部间隙值应符合表3要求.表3轴承顶部间隙表mine)轴承侧间隙在水平中分面上的数值为顶部间隙的一半.Ⅱ)滚动轴承a)承受轴向和径向载荷的滚动轴承与轴配合为m／s6.b)仅承受径向载荷的滚动轴承与轴配合为H7／k6.c)滚动轴承外圈与轴承箱内壁配合为Js7／h6.d)凡轴向止推采用滚动轴承的泵，其滚动轴承外圈的轴向间隙应留有0.O2一O.O6mm.e)滚动轴承拆装时，采用热装的温度不超过120.C，严禁直接用火焰加热，推荐采用高频感应加热器.f)滚动轴承的滚动体与滚道表面应无腐蚀、坑疤与斑点，接触平滑无杂音，保持架完好.Ⅲ密封Ⅰ)机械密封a)压盖与轴套的直径间隙为0.75～1.00ram，压盖与密封腔间的垫片厚度为1～2mm.b)密封压盖与静环密封圈接触部位的粗糙度为Ra3.2.c)安装机械密封部位的轴或轴套，表面不得有锈斑、裂纹等缺陷，粗糙度R.1.6.d)静环尾部的防转槽根部与防转销顶部应保持l～2mm的轴向间隙.e)弹簧压缩后的工作长度应符合设计要求. .f)机械密封并圈弹簧的旋向应与泵轴的旋转方向相反.g)压盖螺栓应均匀上紧，防止压盖端面偏斜.h)静环装入压盖后，应检查确认静环无偏斜.Ⅱ)填料密封a)间隔环与轴套的直径间隙一般为1.00～1.50mm.b)间隔环与填料箱的直径间隙为0.15～0.20mm.c)填料压盖与轴套的直径间隙为0.75～1.00mm.d)填料压盖与填料箱的直径间隙为0.10—0.30mm.e)填料底套与轴套的直径间隙为0.50～1.00ram.f)填料环的外径应小于填料函孔径0.30～0.50ram，内径大于轴径0.10～0.20mm.切口角度一般与轴向成45..g)安装时，相邻两道填料的切口至少应错开90..h)填料均匀压人，至少每二圈压紧一次，填料压盖压人深度一般为一圈盘根高度，但不得小于5mm.Ⅳ转子Ⅰ)转子的跳动a)单级离心泵转子跳动应符合表4要求.表4单级离心泵转子跳动表 lTIIBb)多级离心泵转子跳动应符合表5要求.表5多级离心泵转子跳动表 mmⅡ)轴套与轴配合为H7／h6，表面粗糙度Ra 1.6.Ⅲ)平衡盘与轴配合为H7／js6.Ⅳ)根据运行情况，必要时转子应进行动平衡校验，其要求应符合相关技术要求.一般情况下动平衡精度要达到6.3级.Ⅴ)对于多级泵，转子组装时其轴套、叶轮、平衡盘端面跳动须达到表5的技术要求，必要时研磨修刮配合端面.组装后各部件之间的相对位置须做好标记，然后进行动平衡校验，校验合格后转子解体.各部件按标记进行回装.Ⅵ)叶轮a)叶轮与轴的配合为H7／js6.b)更换的叶轮应做静平衡，工作转速在3000r／min的叶轮，外径上允许剩余不平衡量不得大于表6的要求.必要时组装后转子做动平衡校验，一般情况下，动平衡精度要达到6.3级.表6叶轮静平衡允许剩余不平衡量表c)平衡校验，一般情况在叶轮上去重，但切去厚度不得大于叶轮壁厚的1／3.d)对于热油泵，叶轮与轴装配时，键顶部应留有0.10～0.40mm间隙，叶轮与前后隔板的轴向间隙不小于1～2mm.Ⅶ)主轴a)主轴颈圆柱度为轴径的O.25％D，最大值不超过0.025mm，且表面应无伤痕，表面粗糙度兄al.6.b)以两轴颈为基准，找联轴节和轴中段的径向圆跳动公差值为o.04mm.c)键与键槽应配合紧密，不允许加垫片，键与轴键槽的过盈量应符合表7要求.表7键与轴键槽的过盈量表m／nⅧ)壳体口环与叶轮口环、中间托瓦与中间轴套的直径间隙值应符合表8要求.表8口环、托瓦、轴套配合间隙表（mm）Ⅸ)转子与泵体组装后，测定转子总轴向窜量，转子定中心时应取总窜量的一半；对于两端支承的热油泵，人l5的轴向间隙应比出l5的轴向间隙大0.5～1.OOmm.④试车与验收a试车前准备Ⅰ检查检修记录，确认检修数据正确.Ⅱ单试电机合格，确认转向正确.Ⅲ热油泵启动前要暖泵，预热速度不得超过50％／h，每半小时盘车180..Ⅳ润滑油，封油、冷却水等系统正常，零附件齐全好用.Ⅴ盘车元卡涩现象和异常声响，轴封渗漏符合要求.b试车Ⅰ离心泵严禁空负荷试车，应按操作规程进行负荷试车.Ⅱ对于强制润滑系统，轴承油的温升不应超过28℃，轴承金属的温度应小于93℃；对于油环润滑或飞溅润滑系统，油池的温升不应超过39℃，油池温度应低于82％.Ⅲ轴承振动标准见SHS 01003--2004((石油化工旋转机械振动标准》.Ⅳ保持运转平稳，无杂音，封油、冷却水和润滑油系统工作正常，泵及附属管路无泄漏.Ⅴ控制流量、压力和电流在规定范围内.Ⅵ密封介质泄漏不得超过下列要求：机械密封：轻质油10滴／min，重质油5滴／min；填料密封：轻质油20滴／rain，重质油10滴／min.对于有毒、有害、易燃易爆的介质，不允许有明显可见的泄漏.对于多级泵，泵出口流量不小于泵最小流量.c验收Ⅰ连续运转24h后，各项技术指标均达到设计要求或能满足生产需要.Ⅱ达到完好标准.Ⅲ检修记录齐全、准确，按规定办理验收手续.⑤维护与故障处理a日常维护Ⅰ严格执行润滑管理制度.Ⅱ保持封油压力比泵密封腔压力大0.05~0.15MPa.Ⅲ定时检查出口压力，振动、密封泄漏，轴承温度等情况，发现问题应及时处理.Ⅳ定期检查泵附属管线是否畅通.Ⅴ定期检查泵各部螺栓是否松动.Ⅵ热油泵停车后每半小时盘车一次，直到泵体温度降到80℃以下为止，备用泵应定期盘车.b故障与处理(见表9)表9常见故障与处理。

离心泵检修规程离心泵是一种常用的动力设备，广泛应用于各种工业领域。

随着使用时间的增长，离心泵将受到各种故障和磨损，其中一些故障可能会导致设备的性能下降，甚至停机。

为了保持设备的良好状态，有必要定期进行离心泵的检修。

下面是一份离心泵检修规程。

一、检查准备1.停机前检查：在检修之前，您需要将离心泵设备停机，并关闭相应的阀门和其他掌控设备，如掌控阀门、电机、泄压阀和安全阀等。

2.防护措施：对于有毒有害物质的离心泵，可以实行适当的防护措施，例如佩戴呼吸器、安装抽气设备等。

3.个人防护：操作人员必需佩戴安全帽、劳保鞋、手套、防护眼镜、耳塞等个人防护用品。

4.清洁场地：在检修期间，应保持场地的乾净和干净。

需要将高压水清洗泵外表面污物和灰尘，将需要拆卸和检修的部件清洗干净，并进行分类和编号，便利后期组装和安装。

二、拆卸与检查1.拆卸动脉和静脉阀门、旋转部件、密封圈、载荷轴、轴承等。

2.对全部拆下的部件进行清洗和检查，假如发觉有磨损、裂纹、锈蚀等问题，需要适时更换。

3.对泵壳和叶轮进行检查，假如发觉有严重磨损或变形，需要进行修复或更换。

4.检查轴承座，假如发觉有磨损或变形，需要适时修补或更换。

5.检查全部的密封圈，假如发觉老化、损坏或失效的情况，需要更换新的。

6.检查全部螺栓和紧固件的状态，假如发觉松动的部分，需要进行拧紧。

三、安装和调整1.依据图纸和标识组装部件，并将其固定在离心泵上，注意部件的安装位置和方向。

2.依据设定参数对离心泵进行调整，并确保相应的阀门和掌控器都已调整好。

3.打开离心泵的电源，进行初始调试。

4.在检修结束后，将离心泵重新启动，并进行测试。

察看设备的运转情况，确保设备性能得到了充分的恢复。

四、总结1.进行维护记录：在检修结束后，记录全部的维护数据，包括拆卸部件的数量、需要更换的部件数量、更换的部件名称、维护和修理时间、维护和修理人员和检测结果等。

2.检查设备使用条件：在工作期间，应定期检查设备使用情况，例如监测设备的震动和温度等。

卧式单级单吸离心泵维护与检修故障规程卧式单级单吸离心泵是一种常见的设备，广泛应用于各个行业。

为了保证泵的正常运行，必须进行定期的维护与检修工作。

本文将从泵的维护与检修规程、故障排除和常见故障处理等方面进行说明。

一、泵的维护与检修规程1. 泵的日常维护（1）定期检查泵的进口和出口是否存在杂物，若有应立即清理。

（2）检查泵的轴承和密封装置是否存在异常，若有应及时更换。

（3）检查电机运行是否正常，如发现问题应及时修理或更换。

2. 泵的定期维护（1）按照规定的时间间隔更换润滑剂，确保泵的润滑正常。

（2）定期检查泵的轴承和密封装置，发现问题及时更换。

（3）清洗泵的过滤器和进口，以确保泵的正常工作。

3. 泵的季节维护（1）在冬季，要及时排干泵内的残余水分，以防结冰损坏泵。

（2）在夏季，要保持泵的冷却系统畅通，以防过热损坏泵。

二、故障排除和常见故障处理1. 泵无法启动（1）检查电源是否正常供电，如有问题应检查电源线路和电控系统。

（2）检查电机是否正常工作，如发现异常应及时修理或更换。

2. 泵运行异常噪音大（1）检查轴承是否损坏，如有损坏应及时更换。

（2）检查泵壳和叶轮是否有杂物堵塞，如有应清理。

3. 泵运行时温升过高（1）检查泵的润滑系统是否正常，及时更换润滑剂。

（2）检查泵的冷却系统是否畅通，如有问题应修理。

4. 泵运行不稳定（1）检查泵的轴承是否损坏，如有损坏应更换。

（2）检查电机运行是否正常，如有问题应修理或更换。

5. 泵无法正常抽水（1）检查泵的进口和出口是否存在堵塞，如有应清理。

（2）检查泵的密封装置是否损坏，如有应更换。

三、常见故障处理1. 轴承损坏（1）将泵停机后，拆卸轴承，并将其清洗干净。

（2）用润滑油将轴承进行润滑，确保其正常运转。

（3）重新安装轴承，保证其位置正确。

2. 密封装置损坏（1）将泵停机后，拆卸密封装置，并将其清洗干净。

（2）更换新的密封装置，并确保其安装正确。

3. 杂物堵塞（1）将泵停机后，清理泵壳和叶轮上的杂物。

第1章维护一、泵类设备旳点检1.离心泵运行中旳点检和维护（1）润滑煤化工用泵在运行中由于化工环境、介质、水以及其他物质也许窜入油箱内, 影响泵旳正常使用, 也也许因润滑油变质或缺油导致轴承严重磨损, 甚至导致轴承烧坏, 因此平常要检查润滑油旳质量, 目视油与否变质, 或定期对润滑油取样分析；检查油标, 看油位与否在游标旳标定线上, 如局限性则应立即添补润滑油。

（2）振动平常点检中感觉振动过大时, 应当采用测振仪测量, 超过原则时应停机检查修理, 防止泵受到更严重旳损坏。

（3）温度泵在运行过程中, 要检查泵轴承旳温度, 检查措施使用测温仪进行测量, 如温度超过原则, 阐明轴承在制造或安装质量方面有问题, 或润滑油旳质量、数量或润滑方式不合适, 如不及时检查修理就有烧坏轴承旳也许。

（4）泵机组声响泵在运行过程中, 对于不正常旳声响要查明原因, 及时消除。

引起泵声音较大旳原因重要有: 泵输送液体旳声音；离心泵进口流量局限性, 导致气蚀, 发出噪声；出口管线中窝气, 引起水击, 发出冲击声响。

泵机械方面旳原因：泵轴承磨损或烧坏；泵旳叶轮与泵壳间隙产生摩擦声音；泵轴弯曲引起内部摩擦；泵零部件损坏, 泵内落入异物；泵底座螺栓松脱。

（5）轴封泄漏轴封泄漏重要有填料密封泄漏和机械密封泄漏。

填料密封泄漏旳维护: 泵填料密封泄漏, 在运行中以每分钟泄漏20滴左右为合适, 如泄漏较大, 可慢慢紧固填料压紧螺栓, 但不能太紧, 否则会产生冒烟, 甚至也许将填料烧掉、损坏泵轴或轴套。

如泄漏量很大, 紧固填料达不到规定时, 则必须停机更换填料, 主线处理填料旳泄漏问题。

机械密封泄漏旳维护：泵在运行中, 查看机械密封与否有泄漏；检查机封旳冷却液和冲洗油有无泄漏和断液现象。

如有少许泄漏, 用扳手检查机封螺栓与否松动；如泄漏量大必须停机修理检查机封, 查出机封泄漏原因。

2.离心泵停车后旳点检和维修煤化工离心泵一般配置两台泵, 一台运行、一台作为备用泵。

离心泵检修规程离心泵是一种广泛应用于工况与工业生产中的流体输送设备，为了保障其正常运行与安全使用，对离心泵进行定期检修是非常必要的。

下面是一份离心泵检修规程，以供参考。

一、检修前准备工作1. 阅读离心泵的设备使用说明书和技术资料，了解其工作原理、结构特点、使用要求和注意事项等。

2. 提前准备必要的维修工具和耗材，如扳手、螺丝刀、千斤顶、润滑油、密封件等。

3. 检查工作区域是否安全、清洁，确保无杂物、无明火等存在。

二、检查泵体和驱动装置1. 检查泵体是否有明显的变形、损坏或腐蚀现象，如有需要及时更换或修复。

2. 检查泵体与驱动装置间的连接部位是否松动或磨损，如有需要进行紧固或更换。

3. 检查泵轴与轴承间的联系是否正常，如有需要进行润滑或更换轴承。

三、检查叶轮和叶轮轴1. 检查叶轮表面是否有明显的磨损、腐蚀或堵塞，如有需要进行清洗或更换。

2. 检查叶轮与叶轮轴之间的连接是否牢固，如有需要进行修复或更换。

四、检查密封件和轴封1. 检查密封件是否完好，如有需要进行更换或修复。

2. 检查轴封是否正常工作，如有需要进行润滑或更换。

五、检查电动机1. 检查电动机的连接线路是否可靠，如有需要进行修复或更换。

2. 检查电动机的绝缘性能是否符合要求，如有需要进行绝缘修复。

六、检查阀门和管道1. 检查阀门的工作状态是否正常，如有需要进行修复或更换。

2. 检查管道的连接是否牢固，如有需要进行紧固或更换。

七、检查电气控制系统1. 检查电气控制系统的开关、保护装置是否可靠，如有需要进行维修或更换。

2. 检查电气设备的接地是否良好，如有需要进行接地修复。

八、清洁泵体和工作区域1. 清洗泵体表面和内部的杂物和污垢。

2. 清洗工作区域，确保安全、干净。

九、检修记录与整理1. 对检修过程中的关键环节和发现问题进行记录。

2. 检查已完成的维修工作是否合格，并做好维修工作台账。

以上是一份离心泵检修规程，希望对您有所帮助。

在进行离心泵检修过程中，一定要严格按照规程操作，保证检修工作的质量和安全性。

***药业有限公司1、目的：建立多级离心泵检修规程。

2、范围:本规程适用于输送温度不高于80弋的清水及化学性质类似水的其他液体，吸入直径100mm及以上和一盘多级离心泵的维护和检修。

3、责任：公司设备负责人,车间主任，设备维护检修人员对执行本规程负责。

4、规程4.1、检修间隔期4.1．1、检修类别:分为小修,大修二类。

4.1.2、检修间隔期检修间隔期见表：、检修内容4.2.1、小修4．2.1．1、更换填料或检修机械密封。

4.2.1.2、检查轴承，校正联轴器。

4.2.1.3、紧固各部位螺栓，消除运行中发生的缺陷和渗漏。

4.2．1．4、检查,或清理冷却水和润滑系统,更换润滑油（脂）4.2.1.5、清理,检修吸入口滤网,逆止阀和运行系统阀门。

4.2．2、大修4.2.2.1、包括小修内容。

4.2.2.2、检查泵轴弯曲情况，调整各部位间隙。

****药业有限公司4.2.2.3、检查，修理平衡盘与平衡环的端面接触及各段间，叶轮轮毂，轴套，平衡盘轮鼓，轴肩，紧固螺母间的端面接触。

4.2.2.4、检查或修理轴瓦，调整泵轴线与泵体基础平面的平行度。

4.225、找正联轴器。

4.2.2.6、修理或更换叶轮等各主要部件，更换轴承垫片和其它易损件。

4.2．2.7、对整杨的辅机进行清洗,除锈涂漆。

4.3、检修前的准备4．3．1、技术准备4.3．1.1、使用说明书,装配及技术标准等技术资料。

4．3．1.2、设备运行,监测,检修,缺陷,隐患，故障，功能情况等记录,并进行分析。

4.3.1.3、设备在检修前应进行有关技术对,噪音，振动，磨损，泄漏，老化,腐蚀及性能方面的预检,并记录。

4.3.1.4、制订检修计划。

4.3．2、物资准备4．3．2.1、拆装工具（特别是专用工具），检测量器具。

4.3．2.2、需要更换的备品配件及修理用的材料。

4.3.3、安全技术准备4.3．3.1、切断设备电源,隔断与泵相连的管道，并设置《禁止开启》警示牌。

离心泵检修规程离心泵是一种常用的液体输送设备，在使用一段时间后需要进行检修，以保证其正常运行和延长使用寿命。

下面是离心泵检修规程，共计。

一、检修前的准备工作1. 确定检修内容：根据离心泵的使用情况和运行状态，确定具体需要检修的内容和范围。

2. 准备工具：根据检修内容和离心泵的型号，准备相应的检修工具和设备，包括扳手、螺丝刀、吊车、气动工具等。

3. 准备材料：根据检修内容和需要更换的零件，准备相应的材料和零件，包括密封件、轴承、机械密封件等。

4. 安全措施：清理现场杂物，避免火源、爆炸等危险因素的存在；佩戴好安全帽、手套、工作鞋等安全装备，确保工作人员人身安全。

5. 离心泵停机：在检修前需要将离心泵停止运行，并且确保所有电源、水源等设备与离心泵断开连接。

二、检修过程1. 拆卸进出口法兰、泵体、叶轮：先用扳手或气动工具拆卸进出口法兰，然后拆卸泵体和叶轮。

注意在拆卸过程中要小心，避免受伤或者损坏零件。

2. 拆卸轴承、轴承座：先用扳手或气动工具拆卸轴承座上的螺栓，然后取下轴承座，拆卸轴承。

注意取下轴承座时要注意不要碰到轴承，避免使轴承受到冲击。

3. 清洗叶轮、泵体和轴承孔：将叶轮、泵体和轴承孔彻底清洗干净，去除污物和杂质，使其表面光滑且干燥。

4. 检查轴承：检查轴承是否磨损或者损坏，如有磨损或者损坏需要更换。

在安装轴承时，要按照要求加润滑油，保证轴承的正常运转。

5. 更换密封件、机械密封件：如果发现密封效果不佳，需要更换相应的密封件或者机械密封件。

在更换时，要注意选择合适的密封件或机械密封件，并且较好的安装。

6. 检查电机和电缆：检查电机的转动方向是否正确，检查电缆是否正常。

如果发现有异常，需要及时更换或维修。

7. 安装叶轮、轴承和泵体：在安装叶轮时，应将轴承和泵体完全净化，并应将轴承和叶轮安装在同一轴向上。

在安装轴承和泵体时，要注意调整轴承的位置和光洁度，保证泵的正常运行。

8. 安装进出口法兰：在安装进出口法兰时，要注意正确的位置和紧固力度，确保泵的耐压性能。

离心泵维护检修规程1 范围1.1主题内容本规程规定了离心泵的检修周期与内容、检修程序与质量标准、试车与验收、维护与故障处理。

1.2适用范围本规程适用石油化工常用离心泵：石油化工重载荷离心泵(一般指符合API 610、IS013709、GB/T 3215、SH/T 3139等标准),石油化工中、轻载荷离心泵(一般指符合IS05199、GB/T 5656、GB/T 5657、SH/T 3140等标准),其他离心泵。

2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规程。

GB/T 3215 石油、重化学和天然气工业用离心泵GB/T 16907 离心泵技术条件(I 类)GB/T 5656 离心泵技术条件(Ⅱ类)GB/T 5657 离心泵技术条件(Ⅲ类)GB/T 150.1～150.4 压力容器GB/T 151 热交换器TSG 21 固定式压力容器安全技术监察规程SH/T 3139 石油化工重载荷离心泵工程技术规范SH/T 3140 石油化工中、轻载荷离心泵工程技术规范SHS 01003 石油化工旋转机械振动标准SH/T 3156 石油化工离心泵和转子泵用轴封系统工程技术规范IS0 13709 石油、石化和天然气工业用离心泵ISO 5199 离心泵技术规范Ⅱ级ISO 1940-1 动平衡标准API 610 石油、重化学和天然气工业用离心泵API 682 离心泵与转子泵用轴封系统；API 614 润滑、轴密封和控制油系统及辅助设备API 670 振动、轴向位置和轴承温度监测系统ASME B73.1 化工用卧式端吸离心泵规格ASME B73.2M 化学工艺用立式管线离心泵规范3 检修周期与内容3.1 检修周期离心泵根据功能故障及其影响分析的结果、有无备用设备并结合生产装置运行周期，确定离心泵检修周期，一般为实际运行36个月。
