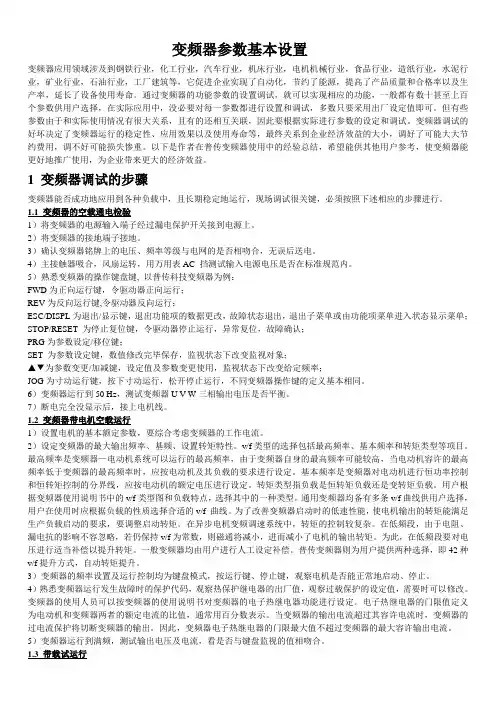

变频器参数基本设置变频器应用领域涉及到钢铁行业，化工行业，汽车行业，机床行业，电机机械行业，食品行业，造纸行业，水泥行业，矿业行业，石油行业，工厂建筑等，它促进企业实现了自动化，节约了能源，提高了产品质量和合格率以及生产率，延长了设备使用寿命。
通过变频器的功能参数的设置调试，就可以实现相应的功能，一般都有数十甚至上百个参数供用户选择，在实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行参数的设定和调试。
变频器调试的好坏决定了变频器运行的稳定性、应用效果以及使用寿命等，最终关系到企业经济效益的大小，调好了可能大大节约费用，调不好可能损失惨重。
以下是作者在普传变频器使用中的经验总结，希望能供其他用户参考，使变频器能更好地推广使用，为企业带来更大的经济效益。
1 变频器调试的步骤变频器能否成功地应用到各种负载中，且长期稳定地运行，现场调试很关键，必须按照下述相应的步骤进行。
1.1 变频器的空载通电检验1）将变频器的电源输入端子经过漏电保护开关接到电源上。
2）将变频器的接地端子接地。
3）确认变频器铭牌上的电压、频率等级与电网的是否相吻合，无误后送电。
4）主接触器吸合，风扇运转，用万用表AC 挡测试输入电源电压是否在标准规范内。
5）熟悉变频器的操作键盘键, 以普传科技变频器为例：FWD为正向运行键，令驱动器正向运行；REV为反向运行键,令驱动器反向运行；ESC/DISPL为退出/显示键，退出功能项的数据更改，故障状态退出，退出子菜单或由功能项菜单进入状态显示菜单；STOP/RESET 为停止复位键，令驱动器停止运行，异常复位，故障确认；PRG为参数设定/移位键；SET 为参数设定键，数值修改完毕保存，监视状态下改变监视对象；▲▼为参数变更/加减键，设定值及参数变更使用，监视状态下改变给定频率；JOG为寸动运行键，按下寸动运行，松开停止运行，不同变频器操作键的定义基本相同。
前言功能特点:1. 具有两种操作模式，分别为正交编码模式和限位开关模式。
2. 取代原有的采用外接PLC或单片机控制变频器的传统方式。
整个系统只有一个专用变频器，大大减小了硬件体积，降低了成本；同时提高了系统安全性。
3. 具有丰富的硬件端子及端子功能，可满足用户多个需求。
8个输入端子，5个输出端子，1个继电器端子(可直接控制电机抱闸)，1个正交编码器接口(使用限位开关模式时，亦用于接上下限位开关)。
4. 具有多种软硬件保护机制，能有效的保护系统及人身安全。
a. 具有变频器的通用保护功能。
如输入缺相，输出缺相，过流，过压，过载等保护b. 运行方向错误保护，编码器断线故障保护，编码器异常故障保护等门机专用保护功能(正交编码器模式下有效)。
5. 集成了快速卷帘门控制专用功能，同时具有通用型变频器的功能。
6. 操作灵活。
可设置开关门频率及加减速时间，用于调节开关门的速度。
7. 操作过程简单。
在正交编码模式下，只需少量的操作步骤即可完成门的定位。
8. 可设置用户使用时间。
时间到达后，将不能再运行。
只有正确输入密码后，方能解锁。
安邦信AM615变频器产品外观一．概要介绍快速卷帘门专用变频器是在原通用型变频器基础上的升级机型，它保留了原通用型系列的主要功能及稳定性。
根据快速卷帘门的控制需求，增加了门控制的核心控制程序，通过使用增量型编码器实现门的精确定位。
本机型是在公司原有的软件平台下，将门的控制部分代码整合进通用变频器代码中，而不增加额外的硬件，这样使门机的体积跟普通通用型变频器体积一致，并大大降低了硬件成本。
本用户手册描述了门机的详细使用方法，以帮助使用者快速的掌握此门机的使用。
二．门机特点此门机是基于以TI公司生产的高性能DSP芯片TMS2808为核心的控制系统。
它具有通用型变频器的功能，同时集成了工业门控制的专用功能。
门机操作简单，具有多种软硬件保护机制，能有效的保护变频器及人身安全。
如：定位完成后，如果在非定位调试模式下将电机接反，变频器将会报警；检测不到编码器，变频器将会报警。
变频器参数设置通常变频器一般在出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。
在这些参数值的情况下，变频器能以面板操作方式正常运行，但以面板操作并不满足大多数传动系统的要求。
所以，在变频调速系统调试中，在对变频器参数设置时要从以下几个方面进行：1)确认电动机参数，变频器在参数中设定电动机的功率、电流、电压、转速、最大频率，这些参数可以从电动机铭牌中直接得到。
2)变频器采用的控制方式，即速度控制、转距控制、PID控制或其他方式。
设置控制方式后，一般要根据控制精度，需要进行静态或动态辨识。
3)设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通信方式等几种。
4)给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通信方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。
正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。
(1)启动时间设定。
启动时间设定原则是宜短不宜长，若过电流整定值过小，可适当增大，可加至最大150%额定电流值。
启动时间设定的经验值为1.5~2s/kW，小功率取大些；大于30kW，取>2s/kW。
在按下启动键RUN，电动机若堵转，此时要立即按停止键STOP停车，否则时间一长要损坏电动机。
电动机堵转说明负载转矩过大，启动力矩太小，在检查系统配置和机械部分正常的情况下，应检查变频器的参数设置，并提高系统的启动转矩。
(2)制动时间设定。
制动时间设定原则是宜长不宜过短，制动时间设定过短易产生再生类过压导致过电压保护动作。
制动时间设定的具体值见表的减速时间。
对水泵风机以自由制动为宜，实行快速强力制动易产生严重“水锤”效应。
表减速时间电动机功率( kW) 1 4 13 45 110 160 500电动机测定电流(A) 1.5 3.5 38 90 210 340 1000加速时间(s) 5 8 12 20 30 40 60减速时间(s) 3 12 20 30 40 60 100(3)启动频率设定。
快速卷帘门配置要求及参数快速卷帘门配置要求1.门体结构——采用高强度抗氧化工业铝合金门框，厚度3.5㎜.门头罩及电机罩采用镀锌钢板，表面经高温粉末喷涂处理。
板材厚度为1.0mm。
（轨道内径特殊设计，在风压大的情况下减少与帘布的磨擦）2.驱动装置——使用台湾美事科刹车电机，电源220V，功率0.75-1.5kw/1500S/转，承载大负荷S4型。
3.电控系统——采用丹麦丹佛斯品牌高性能升级控制箱，内置矢量控制模式、控制精度高；高转矩变频器（150%1HZ）、PLC合二为一，具有高性能、高可靠性、高稳定性、高精准定位等特点。
同时运用变频控制技术，有软启动，缓停止功能，保证门体运转平稳增加使用寿命。
4.开闭速度——每秒0.6-1.2m的开启速度（可调）.高频开启（1000-1500次/天）5.安全装置——①控制面板上设有急停按钮，当遇到紧急情况时，按下该按钮可使门体立即停止运行，并禁止控制器接受新的运行指令，直到紧急情况解除，并复位该按钮。
②门框下部安装红外线光电保护开关一对，门体下面停留人与物体挡住光电时门体不下落。
（品牌：南韩奥托尼克斯）6.门帘——选用德国米乐进口工业聚脂纤维基布，高强度环保聚脂纤维，双面聚氯乙烯涂层，厚度为0.9-1.2mm，颜色：红色、黄色、蓝色、绿色、橘黄色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度：500/500（经/纬），拉伸强度：4300/4000（经/纬），粘附力20N/㎝，使用温度-30--+70℃，防火标准（德国ISO3795）基布具有无毒性，良好的表面自洁性；底部装隔气布，密封性好，不积尘，易清洁。
材料符合DIN EN 12641-2(德国＋欧洲)标准.7.焊接——采用最新大型高频焊接技术，全自动拼接一次成型，表面平整、美观、牢固，永不开胶。
解决小型焊接机加工无法达到的技术要求。
（同行业中唯一的一台大型焊接设备）8透视窗——中间带横向PVC透明视窗，厚度1.5㎜，使人员车辆出入更安全。
目录1变频器型号及尺寸说明 (1)1.1 变频器型号说明及标准规格 (1)1.1.1 变频器型号说明 (1)1.1.2 变频器标准规格 (1)1.2 变频器尺寸及部件说明 (1)2变频器的接线 (2)2.1 基本运行配线连接 (2)2.2 主回路端子的连接 (3)2.3 控制板端子的连接 (4)2.3.1 输入控制端子 (4)2.3.2 输出端子 (5)3变频器的面板操作及参数说明 (6)3.1 操作面板说明 (6)3.2 参数说明 (7)3.3 调试说明 (11)3.3.1 行程开关模式 (12)3.3.2 编码器模式 (12)4故障代码及说明 (12)1 变频器型号及尺寸说明1.1 变频器型号说明及标准规格1.1.1 变频器型号说明图1—1 变频器的型号1.1.2 变频器标准规格1.2 变频器尺寸及部件说明变频器尺寸及部件如图1—2所示：2 变频器的接线2.1 基本运行配线连接LB20GL变频器基本配线图如图2-1所示：图2-1 LB20GL变频器基本配线图注意：输入端子默认为常开输入，接线时如有常闭输入开关，请通过参数F020，把相应的端子设成常闭；上升按钮和下降按钮只能为常开输入；急停默认为常闭输入。
2.2 主回路端子的连接表2－1 变频器主电路端子名称及功能描述2.3 控制板端子的连接2.3.1 输入控制端子表2-2 输入控制端子端子功能说明端子接线注意事项请使用多芯屏蔽电缆或绞合线连接控制端子。
使用屏蔽电缆时，电缆屏蔽层的近端（靠变频器的一端）应连接到变频器的接地端子PE。
布线时控制电缆应充分远离主电路和强电线路（包括电源线、电机线、继电器、接触器连接线等）20cm以上，并避免并行放置，建议采用垂直布线，以防止由于干扰造成变频器误动作。
2.3.2 输出端子表2-3 CN5 端子功能说明3 变频器的面板操作及参数说明3.1 操作面板说明LB20GL变频器的键盘操作面板，主要由LED数码管、LED指示灯和按键三个部分组成，其外形及各功能区如图3—1所示。
变频器的控制参数设置对变频器的基本控制，即起动、停止和调速运行，除用控制端子进行控制外，还可以用操作显示面板进行起／停和调速控制，另外，变频器接受操作面板还是控制端子的控制，频率指令接受电压还是电流信号或面板的数字调节，控制端子的操作功能等，都要事先由工作参数进行设置。
对控制端子进行设置，即赋予相关端子的“具体权力”，指定该端子的操作功能，为下一步对变频器的操作和运行控制，做好准备。
表1-2是变频器控制端子的可设置内容，表1-3为变频器常用调节参数。
表1-2 变频器控制端子的可设置内容表1-3 变频器常用调节参数表1-3中序号1--8项为必调参数，其他参数可据具体应用情况进行调节。
这里对停车方式和U/f曲线选择再作一下说明。
(1)停车方式。
一般有以下三种停车方式可供选择。
1)自由停车。
变频器接受停止信号后，输出即时中止。
电动机绕组供电中断，无反发电能量回馈变频器，停止方式最为安全，负载设备完全靠运转惯性停车，缺点是无法精确控制停车时间和停车位置，适用于对停车时间和停车位置无要求的场合。
2)减速停车。
变频器接受停止信号后，由逐渐降低运行频率至停止，属于“柔性停车”方式。
这种停车方式在供水控制中，可有效消减“水锤效应”，减缓对管网系统的冲击。
但减速停车的缺点是当电动机有超速发生（系统惯性较大）时，产生反发电能量馈入变频器的直流回路，需加装制动单元和制动电阻，消除此有害能量。
3)直流制动停车，变频器接受停机信号后，三相电压输出中止，接着输出一个直流制动电压，施加于电动机绕组上，直流电压的施加幅值和施加时间可以由参数设置，由此可以较为精确地控制停车时间和停车位置。
(2)对变频器输出U/f曲线的设置。
调整的目的，是使变频器的U/f 输出特性吻合于所拖动负载的转矩特性，以实现顺利起动、降低运行电流、降低无诣功耗、避免堵转现象出现等科学合理高效的运行。
根据电动机负载的转矩特性，可分为恒转矩负载、恒功率负载和二次方减转矩负载三种转矩类型。
变频器常用控制功能与相关参数的设置方法电动机的负载种类繁多，为了让变频器在驱动不同负裁的电动机时充分发挥其功能，应把握变频器掌握功能与参数的设置，现在就以赫茨变频器为例，介绍一些常用的掌握功能与相关参数的设置方法。
一、掌握模式选择变频器的速度掌握模式是输入掌握方式为速度输入，输入量为频率或者转速，参数是P0.00，有以下3个选项：1、V/F掌握：适用于对精度要求不高的场所，2、无PG矢量掌握，3、转矩掌握对，其中1为默认选项，也是我们最常用的，2、3为特别要求，不常用。
二、运行指令选择是用来选择频率变频器掌握指令的通道，变频器的掌握命令包括：起动、停机、正转、反转、点动、故障复位等。
参数是P0.01，包括以下3个选项：键盘指令、端子指令、通讯指令三、键盘/端子UP/DOWN设定参数是P0.02，用于数字的递增或递减。
四、最大输出频率变频器的最大输出电压所对应的频率称为基本频率，基本频率一般与电动机的额定倾率相等，最大频率是指变频器能设定的最大输出撷率，参数是P0.03五、上限频率上限频率是指变频器运行时不允许超过的最高输出频率.P0.04参数用来设置输出频率的上限频率(最大频率)，假如运行频率设定值高于该位，输出频率会嵌在上限频率上。
【留意】：上限频率是依据生产需要预置的最大运行颇率，它并不和某个确定参数相对应。
例如采纳模拟量给定方式，给定信号为0-5 V 的电压信号，给定频率对应为0一50 Hz，假如上限频率设定为40 Hz，就表示当给定的电压大于4 V以后，不论如何变化，变颇器输出的最大颇率始终为40 Hz在设置上限频率时，一般不要超过变频器的最大频率，若超出最大频率，变领器会自动以最大频率作为上限频率。
六、下限频率下限频率是指不允许低于的最低输出频率，P0.05参数用来设置输出频率的下限频率(最小频率)，假如运行频率设定值低于该值，输出频率会嵌在下限频率上。
七、键盘设定频率：参数是P0.06，表示变频器的频率数字设定为初始值。
目录1前言 (1)2安全使用注意事项 (2)3键盘面板操作 (3)4快速调试 (4)4.1使用机械限位开关 (4)4.2 使用绝对值编码器 (5)4.3 使用增量式编码器 (6)5功能参数说明 (7)5.1 基础功能 (7)5.2 速度调节 (8)5.3 编码器模式 (9)5.4 运行时间及保护 (10)5.5 V/F曲线、开关量输出 (11)5.6 通讯 (12)5.7 通用型变频器模式 (12)6故障信息及排除 (13)7电气接线图 (15)1 前言感谢您选用多功能、高性能的研和C102双核(双CPU）快速门控制系统。
本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。
可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。
产品特点：1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。
2、内置卷帘门控制的核心芯片；双CPU。
3、体积更小，功能更强；380V/2.2KW-220V/1.5KW统一安装尺寸。
4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。
5、具备编码器控制模式下全开/半开功能、拉绳开关功能。
6、可直接显示编码器位置数据。
7、恢复出厂值、密码保护、电机双重保护功能。
8、设定及故障均有提示或报警代码，方便调试及维护。
9、全部输入信号均可参数实时监控。
10、变频器、PLC合二为一，高度集成。
2 安全使用注意事项1、实施配线前，请务必关闭电源。
2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
3、运转时，请勿检查电路板上零部件及信号。
4、请勿自行拆装更改变频器内部连接线、线路及零部件。
5、所选用电源电压必须与变频器输入电压规格相同。
6、请确认将电机及变频器正确接地，以确保安全。
7、请确保主回路端子配线正确，电源输入、电机输出接线正确，否则，将造成变频器的损坏报废。
8、送电前请盖好电箱门，以防触电，造成人身伤害。
快速卷帘门配置要求1.门体结构——采用高强度抗氧化工业铝合金门框，厚度3.5㎜.门头罩及电机罩采用镀锌钢板，表面经高温粉末喷涂处理。
板材厚度为1.0mm。
（轨道内径特殊设计，在风压大的情况下减少与帘布的磨擦）2.驱动装置——使用台湾美事科刹车电机，电源220V，功率0.75-1.5kw/1500S/转，承载大负荷S4型。
3.电控系统——采用丹麦丹佛斯品牌高性能升级控制箱，内置矢量控制模式、控制精度高；高转矩变频器（150%1HZ）、PLC合二为一，具有高性能、高可靠性、高稳定性、高精准定位等特点。
同时运用变频控制技术，有软启动，缓停止功能，保证门体运转平稳增加使用寿命。
4.开闭速度——每秒0.6-1.2m的开启速度（可调）.高频开启（1000-1500次/天）5.安全装置——①控制面板上设有急停按钮，当遇到紧急情况时，按下该按钮可使门体立即停止运行，并禁止控制器接受新的运行指令，直到紧急情况解除，并复位该按钮。
②门框下部安装红外线光电保护开关一对，门体下面停留人与物体挡住光电时门体不下落。
（品牌：南韩奥托尼克斯）6.门帘——选用德国米乐进口工业聚脂纤维基布，高强度环保聚脂纤维，双面聚氯乙烯涂层，厚度为0.9-1.2mm，颜色：红色、黄色、蓝色、绿色、橘黄色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度：500/500（经/纬），拉伸强度：4300/4000（经/纬），粘附力20N/㎝，使用温度-30--+70℃，防火标准（德国ISO3795）基布具有无毒性，良好的表面自洁性；底部装隔气布，密封性好，不积尘，易清洁。
材料符合DIN EN 12641-2(德国＋欧洲)标准.7.焊接——采用最新大型高频焊接技术，全自动拼接一次成型，表面平整、美观、牢固，永不开胶。
解决小型焊接机加工无法达到的技术要求。
（同行业中唯一的一台大型焊接设备）8透视窗——中间带横向PVC透明视窗，厚度1.5㎜，使人员车辆出入更安全。
变频器参数设置步骤汇总
1. 测量电源电压和频率：测量电源电压和频率：
- 使用电表测量供电电源的电压和频率。
- 确保变频器的额定电压和频率与供电电源匹配。
2. 选择运行模式：选择运行模式：
- 根据实际应用选择适当的运行模式，如V/F控制模式或矢量控制模式。
- 运行模式的选择应根据所需的速度范围、响应时间和性能要求。
3. 设置基本参数：设置基本参数：
- 首先，设置电机额定功率和额定电流。
- 根据电机的特性和实际需求，设置其他相关参数，如额定频率、最大输出频率和初始频率等。
4. 调整速度曲线：调整速度曲线：
- 根据实际应用需求，调整速度曲线以实现所需的速度调节特性。
- 考虑加速度、减速度和峰值速度等参数的设置。
5. 配置保护参数：配置保护参数：
- 根据电机和系统的安全要求，配置适当的保护参数，如过电流保护、过载保护和过热保护等。
6. 调整控制参数：调整控制参数：
