精心整理

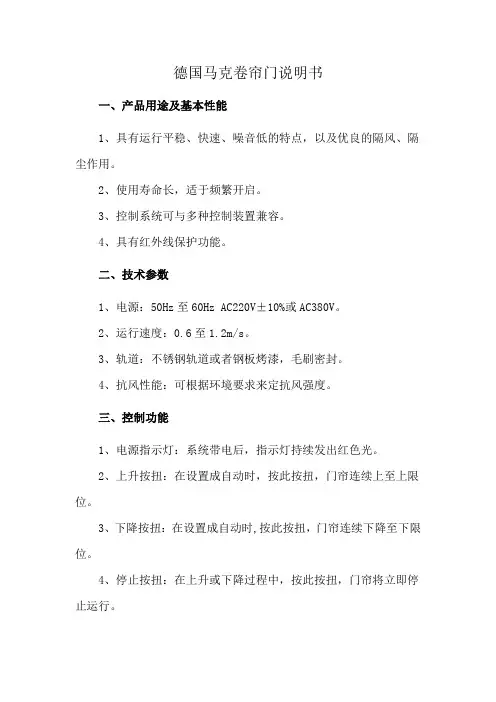

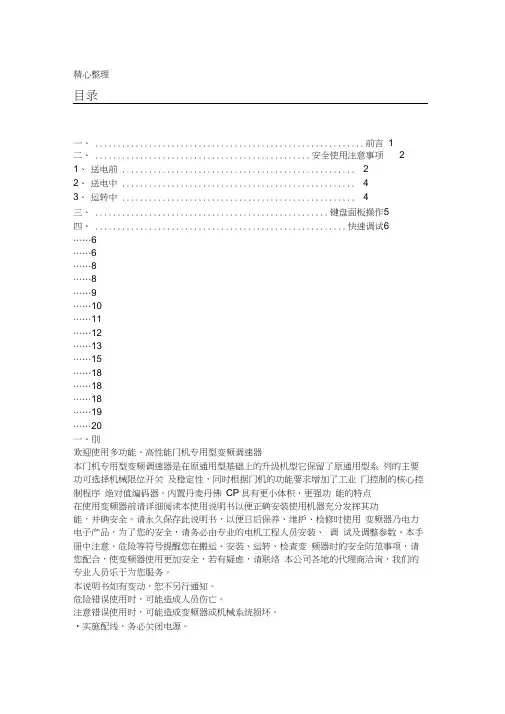

目录
一、前言 (1)
二、安全使用注意事项 (2)
1、送电前 (2)
2、送电中 (4)
3、运转中 (4)
三、键盘面板操作 (5)
…6
…6
…6
…8
…8
…9
(10)
(11)
(12)
(13)
(15)
(18)
(18)
(18)
(19)
(20)
并确保
本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险错误使用时，可能造成人员伤亡。
注意错误使用时，可能造成变频器或机械系统损坏。
●实施配线，务必关闭电源。
●切断交流电源后，充电指示灯未熄灭前，表示变频器内部
仍有高压，十分危险，请勿触摸内部电路及零部件。
●运转时，请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或线路,零部件。
二、安全使用注意事项
1、变频器控制模式改为绝对值编码器模式（C155=2），把编码器连接好。（如未连接，变频器会出现A.CL报警提示）。
2、确定编码器安装在左侧或右侧。出厂值为左侧C156=0（如安装在右侧把C156=1）。
3、变频器设为学习模式。进行下限及上限位的学习计算，设定C168=1；
4、下限设定：点动下降，调整门到下限位置。按下急停按钮，按住下降按钮5秒。变频器出现AT0提示，下限设定完毕。
5、上限设定：点动上升，调整门到上限位置。按下急停按钮，按住上升按钮5秒。变频器出现AT0提示，上限设定完毕。（如需要半开/全开功能，设置C158=1。在半开状态设置半开上限，在全开状态设置全开上限，操作方法相同）。
6、限位设定完毕，改动C168=0，立时可自动运行。
，如果
0:通用型标准模式1:行程开关模式2:绝对值编码器模式
注：C155=1时，如果C168也为1，键盘就会显示A.PR错误；
C156：编码器安装位置:0,1出厂值0
0:左侧1:右侧
C157:变频器扩展参数模式0—1出厂值1
说明：如果C157的值为1，那么C150以前的参数不能监看也不能修改；
C158：VI输入状态的定义：0-1出厂值0
说明：在行程模式下，VI端口只用来表示手动/自动模式，与C158参数的设置值无关；
在编码器模式下，C158用来选择手动/自动，全开/半开：
0：手动/自动选择：选择半开模式，接通后按C150设定的时间延时下降，断开取消延时；
1：半开/全开：选择半开/全开模式，接通后全开，断开为半开。此时C150设定的时间不等于9999时，延时下降；否则取消延时下降；
C159：恢复出厂值08出厂值*
2、频率及运转曲线参数：
C160:上升加速时间设定设置值0-6500.0S出厂值:*0.5S
说明：门上升加速时间设定；
C161:上升减速时间设定设置值0-6500.0S出厂值:*0.3S
说明：门上升减速时间设定；
C162:上升高速频率设定设置值0-600HZ出厂值:*50HZ
说明：门上升高速频率设定；
C163:上升低速频率设定设置值0-600HZ出厂值:*10HZ
说明：门上升低速频率设定；
C164:下降加速时间设定设置值0-6500.0S出厂值:*0.5S
C165:
C166:
C167:
*注：，
3
C168:
注：在
C169:
1：复C170:
C171:
C172:
C173:
C174:上升全开或半开上限预定位的提前角度值0—1000出厂值300
说明：此参数仅在编码器模式中有效；
C175:下降下限预定位的提前角度值0—1000出厂值300
说明：此参数仅在编码器模式中有效；
C176:下降停止位（下限）设置值0—255出厂值0
说明：此参数仅在编码器模式中有效；
C177:下降停止位（下限）设置值0—255出厂值0
说明：此参数仅在编码器模式中有效；
C178:当前位置监视0—255出厂值*
说明：在编码器模式中，用来监视门的当前位置；
C179:当前位置监视0—255出厂值*
说明：在编码器模式中，用来监视门的当前位置；
4、扩展参数：
C157=0出厂值1
说明：如果C157的值为0，可进入扩展参数模式，修改如下高层级参数
C050:FOR上升按钮设置值0-32出厂值:02
说明：在通常状态下，上升按钮常开，当上升按钮按下以后，常闭有效；
C051:REV下降按钮设置值0-32出厂值:03
说明：在通常状态下，下降按钮常开，当下降按钮按下以后，常闭有效；
C052:RST急停信号设置值0-32出厂值:09
说明：在通常状态下常闭有效，需要急停时，常开有效；
C053:SPH雷达信号设置值0-32出厂值:17
C054:
，功能C055:
C031::0.5S C032::*0.2S
6:
6:
21:
22:
C056:
C057:
此时继C086
保护
5、通用型变频器模式参数：
C159=08，C157=0，C155=0，C024=2，C012=1，C053=20，C054=21，C055=22，C000=10，
C035=50，C036=5，C037=35；C057=02
设置完毕后断电复位。
在电位器调速时，C013=1，白色短接片短接1，2脚；
6、台达PLC+NV380V/2.2KW变频器参数表：
00.40--------0
00.41--------2
1.01---------0
1.55[0]------10
1.55[1]------100
