建筑给排水计算书_2013.05.16

计算书
一、给水泵房计算：
牟家村城中村改造项目地块四，由12栋33 -34层高层住宅（部分1-2层为带底商住宅）和11栋2-3层商业楼组成。

地块分两期建设，本次出图内容为一期工程（包括1号-6号楼，13号商业、14号商业、15号商业、18号商业），整个地块统一考虑生活水泵房（设于一期地下一层）。

住宅由生活水泵房内生活变频泵组供给，商业及地下车库用水均由市政直接供给。

1.生活泵房
用水人数：12650人（共3953户，每户按3.2人算）
用水标准：140L/人.d
Q d＝12650×140＝1771m3/d
生活水箱储水容积取最大日生活用水量的15%.
V=1771m3X15%=265.65m3
选用成品不锈钢生活水箱3座：规格分别为8mX6mX3m, 10Mx4mX3m, 8mX3mX3m,有效水深按2.5,m考虑。

水箱实际储水容积为280 m3.
1-2层商业部分由市政直供。

住宅33层部分：3-12层为低区。

13-22层为中区。

23-33层为高区；住宅34层部分：3-13层为低区，13-22层为中区，24-34层为高区。

每一分区入户压力超过0.35Mpa设支管减压阀减压。

（1）.低区变频泵组: H=（ (35.7+5.2)+15+ 10）x 1.05 =69.20m
高差入户水头管路损失安全系数
1。

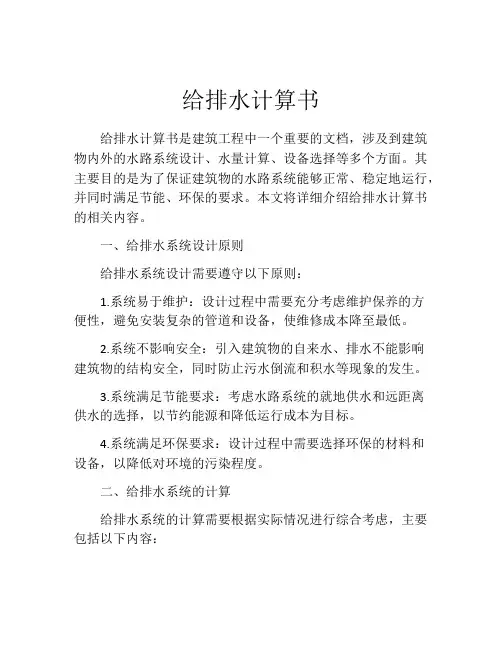

给排水计算书给排水计算书是建筑工程中一个重要的文档，涉及到建筑物内外的水路系统设计、水量计算、设备选择等多个方面。

其主要目的是为了保证建筑物的水路系统能够正常、稳定地运行，并同时满足节能、环保的要求。

本文将详细介绍给排水计算书的相关内容。

一、给排水系统设计原则给排水系统设计需要遵守以下原则：1.系统易于维护：设计过程中需要充分考虑维护保养的方便性，避免安装复杂的管道和设备，使维修成本降至最低。

2.系统不影响安全：引入建筑物的自来水、排水不能影响建筑物的结构安全，同时防止污水倒流和积水等现象的发生。

3.系统满足节能要求：考虑水路系统的就地供水和远距离供水的选择，以节约能源和降低运行成本为目标。

4.系统满足环保要求：设计过程中需要选择环保的材料和设备，以降低对环境的污染程度。

二、给排水系统的计算给排水系统的计算需要根据实际情况进行综合考虑，主要包括以下内容：1.供水量计算：根据建筑物使用情况、区域水压等因素确定整个建筑物的供水量和水压要求。

2.排水量计算：根据建筑物使用情况、设备的排水量要求、排水管道的直径和坡度等因素计算出建筑物的排水量。

3.污水处理：根据建筑物使用情况、洗手池、马桶等设备的排水量，确定污水处理设备的容量和处理方式。

4.水路设备：确定自来水和热水水龙头、洗手池、淋浴、马桶等水路设备的数量、规格和材质，确定供水和排水管道的径线和坡度等因素。

5.節能：为了节能，需要选择节水型的水龙头、马桶等设备。

三、给排水系统的设计给排水系统的设计需要根据实际情况进行综合考虑，具体包括以下几个方面：1.水路设备的选择：水路设备的选择需要综合考虑材质、性能、安全性、维护保养和环保等因素，以满足建筑物需求并提高水路系统的性能。

2.水路管道的选择：水路管道的选择应考虑材质、直径、坡度和防腐性等因素，以确保管道的安全性、可维护性和环保性。

3.水路设备的安装：水路设备的安装需要注意安全防护，同时需考虑设备的维修保养和替换问题。

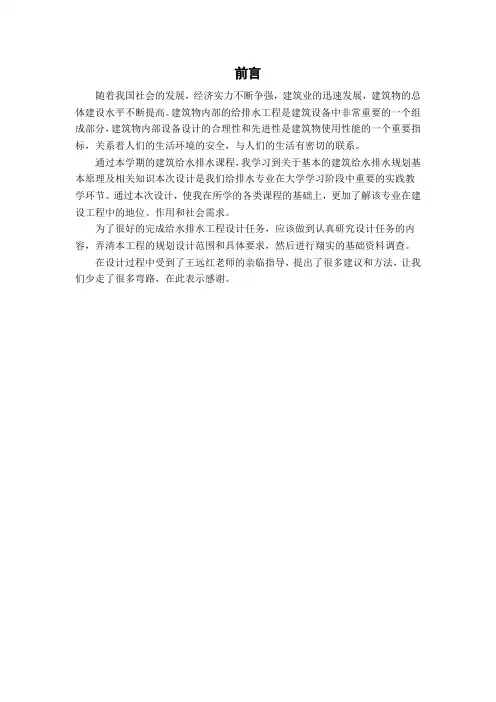

随着我国社会的发展，经济实力不断争强，建筑业的迅速发展，建筑物的总体建设水平不断提高。

建筑物内部的给排水工程是建筑设备中非常重要的一个组成部分，建筑物内部设备设计的合理性和先进性是建筑物使用性能的一个重要指标，关系着人们的生活环境的安全，与人们的生活有密切的联系。

通过本学期的建筑给水排水课程，我学习到关于基本的建筑给水排水规划基本原理及相关知识本次设计是我们给排水专业在大学学习阶段中重要的实践教学环节。

通过本次设计，使我在所学的各类课程的基础上，更加了解该专业在建设工程中的地位、作用和社会需求。

为了很好的完成给水排水工程设计任务，应该做到认真研究设计任务的内容，弄清本工程的规划设计范围和具体要求，然后进行翔实的基础资料调查。

在设计过程中受到了王远红老师的亲临指导，提出了很多建议和方法，让我们少走了很多弯路，在此表示感谢。

With the development of our society, economic strength has been continuously gaining the upper hand, the rapid development of the construction industry, building the overall construction level continues to increase. Inside the building water supply and drainage engineering is construction equipment is very important a part, and the reasonableness and advancement of the equipment within the building design is an important indicator of performance of the building use, is related to the safety of people's living environment, and people's life have close relationship.By the term of building water supply and drainage courses, I learned about the basic principle and knowledge related to the design of building water supply and drainage planning is our water supply and drainage in the university learning stage is an important part of practice teaching. Through the design, so that I learned on the basis of all kinds of courses, more understanding of the professional in the construction of the status, role and social needs.In order to complete the water supply and drainage engineering design tasks, it should be done carefully to study the content of the design tasks, to understand the scope of the project planning and design requirements, and then carry out a detailed survey of the basic information.In the design process by the teacher in person guidance Wang Yuanhong, put forward a lot of suggestions and methods, let us take a lot of detours, in this thank you.第一章工程概况及设计任务 (1)1.1工程概况 (1)1.2 设计资料 (1)1.3设计任务 (1)第二章建筑给水系统设计 (2)2.1给水系统设计主要内容 (2)2.2给水系统方案选择 (2)2.4给水管道的布置和敷设 (3)2.3给水系统设计计算 (4)2.3.1给水用水定额及时变化系数 (4)2.3.2最高日用水量 (4)2.3.3最高日最大时用水量 (5)2.3.4设计秒流量按公式 (5)2.3.5计算室内所需要的水压 (6)2.3.6压力校核： (8)第三章建筑排水系统设计 (9)3.1排水系统设计主要内容 (9)3.2 排水系统的设计方案 (9)3.2.1建筑标准 (9)3.2.1 排水方式的选择 (9)3.2.2排水管道的布置 (10)3.2.3排水管道连接 (11)3.3排水系统设计计算 (11)3.3.1 排水设计秒流量 (11)3.3.2 排水横干管的水力计算 (12)第四章化粪池选型和布置 (16)4.1化粪池的选型 (16)4.2 化粪池的布置 (17)结束语 (18)参考文献 (19)第一章工程概况及设计任务1.1工程概况本工程为新乡市一栋居民住宅楼。

给/排水专业计算书1.设计依据1.《室外给水设计规范》GB 50013-20062.《室外排水设计规范》GB 50014-2006（2010年版）3.《建筑给排水设计规范》GB50015-2003（2010年版）4.《全国民用建筑工程设计技术措施》（给水排水2009）5.《建筑给排水设计手册》6.甲方提供的资料和要求2.工程概况2.1项目整体内容为住宅、商业、办公、社区服务中心，农贸市场，并提供餐饮、文化娱乐等设施；是一大型综合建筑体，计划开发总建筑面积约为476286. 9m:，其中包括地上部分建筑面积320807. 8m2,地下建筑而积为155479. 11m'。

2.2项目二期组成：三层地下建筑，使用功能包扌4地下一层超市及商业、二层及三层机动车停车场；地上建筑包括：商业裙楼、A、B栋办公楼及社区服务中心二期。

3.生活给水系统计算3.1给水方案3.1.1 A栋公寓生活给水系统公寓竖向分为5个区，分区压力按0. 15Mpa〜0.35Mpa设计，供水泵房设于地下三层。

7F — 15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F -28F的3个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。

公寓的变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。

3.1.2 B栋办公楼生活给水系统办公楼竖向分为4个区，分区压力按0. 15Mpa〜0. 45Mpa设计，供水泵房设于地库三层。

7F-15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F-28F的2个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。

办公楼变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。

3. 1. 3群楼商业及地库生活给水系统群楼商业及地库竖向为一个分区，分区压力按0. 15Mpa〜0.45Mpa设计，系统采用变频供水泵组加压供水；1F-6F采用变频泵直供，地库采用变频泵配合减压阀供给。

《建筑给水排水工程》设计计算书一给水方式及排水体制确定1建筑内部的给水方式确定本建筑属于普通Ⅱ型六层住宅，所需的水压H为：×−+=用水高峰时外网水压不能满足要求。

120=KPaH28040)26(设单设水箱给水方式，适用于室外管网水压周期性不足及室内用水要求水压稳定并且允许设在水箱的建筑物。

用于此建筑中，晚上和非用水高峰期时，由室外管网直接向室内管网供水，并向水箱充水贮备水量。

当夏天用水高峰时，室外管网压力不足，由水箱向室内系统补充供水。

此给水方式的优点是系统简单，投资节省，充分利用室外管网的压力供水，能节省电耗，且系统由一定的贮备水量，供水可靠性较好。

考虑到尽量利用市政管网水压力，并且方便管理，节省电耗等因素，将建筑给水分为两个区，低区为1—3层，由市政管网供水，高区为4—6 层，由高位水箱供水，可以减小水箱容积. 由于高低区的建筑高度都小于30m，所以不需要任何减压设备。

2 建筑内部排水体制的确定考虑该建筑物的使用性质对卫生标准要求较高，生活污水需经化粪池处理后才能排入城镇排水管道，为减小化粪池容积和便于以后增建中水工程，室内排水系统宜采用分流制，把生活污水与生活废水在建筑物内分质分流排到建筑物外。

二考虑厨厕内卫生器具的布置及管道的布置与敷设。

1、厨厕内卫生器具的布置每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。

每户设水表一个，整幢住宅楼设总表一个。

2管道的布置与敷设1）给水管道的布置与敷设①给水管道的布置采用1—3 层，由市政管网供水，4—6 层，由高位水箱供水，干管埋地。

②给水管道布置成枝状管网，单向供水。

③进户管布置在首层分户水表箱内，采用一户一表。

⑥室内给水水平干管埋地布置，给水立管沿墙明设。

室外给水管道见平面图。

2）排水管道的布置与敷设室内排水横干管埋地布置，立管沿墙布置。

室外排水管道见平面图。

三、室内外管道材料、设备的选用及敷设安装方法的确定1、室内外给水管道均选用PP-R管。

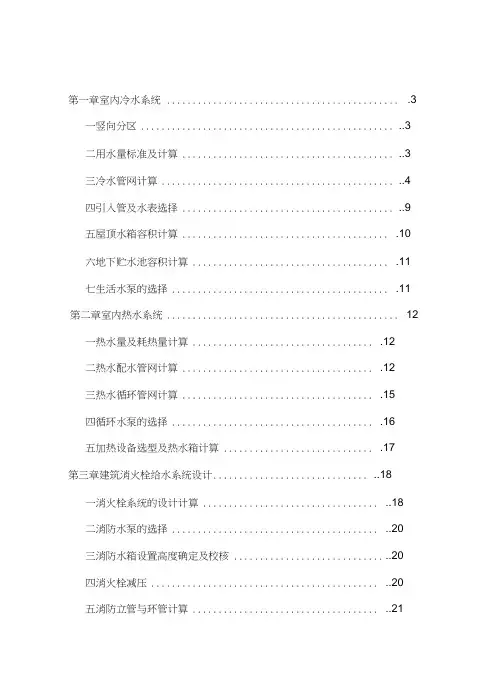

第一章室内冷水系统 ............................................. .3一竖向分区................................................. ..3二用水量标准及计算......................................... ..3三冷水管网计算............................................. ..4四引入管及水表选择......................................... ..9五屋顶水箱容积计算........................................ .10六地下贮水池容积计算...................................... .11七生活水泵的选择.......................................... .11第二章室内热水系统 (12)一热水量及耗热量计算................................... .12二热水配水管网计算..................................... .12三热水循环管网计算..................................... .15四循环水泵的选择....................................... .16五加热设备选型及热水箱计算............................. .17第三章建筑消火栓给水系统设计.............................. ..18一消火栓系统的设计计算.................................. ..18二消防水泵的选择........................................ ..20三消防水箱设置高度确定及校核............................. ..20四消火栓减压............................................ ..20五消防立管与环管计算.................................... ..21六室外消火栓与水泵接合器的选定 .......................... ..21.22 第四章自动喷水灭火系统设计一自动喷水灭火系统的基本设计数据 (22)二喷头的布置与选用...................................... ..22三水力计算.............................................. ..22四水力计算.............................................. ..23五自动喷水灭火系统消防泵的选择 . (26)第五章建筑灭火器配置设计.................................. .28第六章建筑排水系统设计.................................... .29一排水管道设计秒流量..................................... ..29二排水管网水力计算...................................... ..29三化粪池设计计算........................................ ..33四户外排水管设计计算.................................... ..34第七章建筑雨水系统设计.................................... .35一雨水量计算............................................ ..35二水力计算.............................................. ..36第一章室内冷水系统. 竖向分区本工程是一栋十二层高的综合建筑，给水分两个区供给。

建筑给排⽔计算书1.建筑给⽔系统设计 (1)1.1给谁⽤⽔定额及时变化系数 (1)1.2最⾼⽇⽤⽔量 (1)1.3最⼤时⽤⽔量 (1)1.4设计秒流量 (1)1.5给⽔管⽹⽔⼒计算 (1)1.6⽔表的选择及⽔头损失计算 (4)1.6.1⽔表选择 (4)1.6.2给⽔系统所需压⼒ (5)2.建筑排⽔系统设计 (6)2.1⽣活排⽔设计秒流量计算公式 (6)2.2排⽔定额 (6)2.3排⽔管⽹的⽔⼒计算 (6)2.3.1横管的⽔⼒计算 (6)2.3.2⽴管计算 (9)3.建筑消防系统设计 (11)3.1消防栓布置 (11)3.2⽔枪喷嘴出所需的⽔压 (11)3.3⽔枪喷嘴的出流量 (12)3.4⽔带阻⼒ (12)3.5消⽕栓⼝所需⽔压 (13)3.6⽔⼒计算 (13)3.7消防⽔箱 (15)1.建筑给⽔系统设计1.1给谁⽤⽔定额及时变化系数已知，该办公楼预计⼯作⼈员250⼈，查⼿册可知办公楼的每⼈每班最⾼⽇⽤⽔量为30，⼩时变化系数Kh 为1.5，使⽤时数8h 。

1.2最⾼⽇⽤⽔量d m d mq Q d d /10/L 10000402503==?==；式中 d Q --最⾼⽇⽤⽔量，d m /3； m —⽤⽔⼈数；d q —最⾼⽇⽣活⽤⽔定额，L/（⼈.d ）1.3最⼤时⽤⽔量h Q =Q p ·K h=（Q d /T ）·K h=1.875m 3/h1.4设计秒流量根据规范，办公楼的⽣活给⽔设计秒流量计算公式为：Nqggα2.0=（L/s ）其中，α取值1.5，则Nq gg3.0=，Ng为计算管段卫⽣器具给⽔当量总数，0.2L/s 为⼀个当量。

1.5给⽔管⽹⽔⼒计算1、计算步骤1) 绘制轴测图，根据轴测图选择最不利配⽔点，确定计算管道；2) 以计算管段流量变化处为节点，从最不利配⽔点开始进⾏节点编号，将计算管段划分为计算管段，并标出两节点计算管段的长度； 3) 根据设计秒流量公式，计算各管段的设计秒流量值；4)进⾏给⽔管⽹的⽔⼒计算；5)确定⾮计算管路各管段的管径。

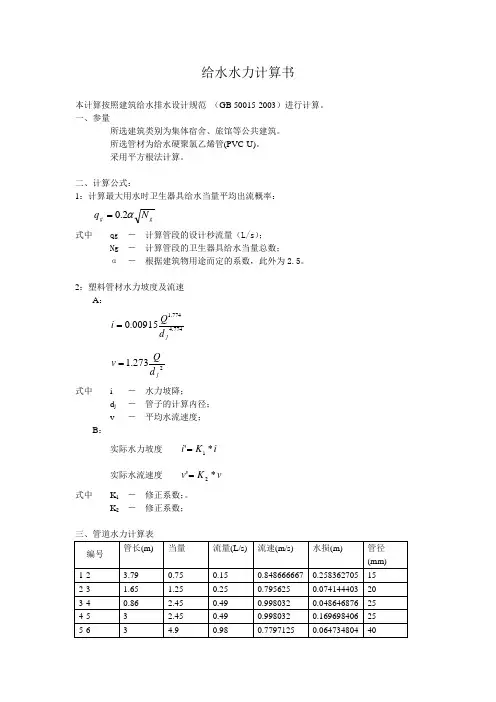

给水水力计算书
本计算按照建筑给水排水设计规范 （GB 50015-2003）进行计算。

一、参量
所选建筑类别为集体宿舍、旅馆等公共建筑。

所选管材为给水硬聚氯乙烯管(PVC-U)。

采用平方根法计算。

二、计算公式：
1：计算最大用水时卫生器具给水当量平均出流概率：
g
g N q α
2.0=
式中 q g － 计算管段的设计秒流量（L/s ）；
Ng － 计算管段的卫生器具给水当量总数；
α － 根据建筑物用途而定的系数，此外为2.5。

2：塑料管材水力坡度及流速 A ：
774
.4774.100915
.0j
d
Q i =
2273.1j
d
Q v =
式中
i
－ 水力坡降；
d j － 管子的计算内径； v
－ 平均水流速度；
B ：
实际水力坡度 i K i *'1= 实际水流速度
v K v *'2=
式中
K 1 － 修正系数；。

K 2 － 修正系数；
三、管道水力计算表。

建筑给排水计算书范本1. 引言建筑给排水计算是建筑设计的重要环节之一，它的准确性直接关系到建筑物的正常运行。

本文档旨在提供一个建筑给排水计算书的范本，便于设计师在进行给排水计算时参考和使用。

2. 计算基础在进行建筑给排水计算前，需要先掌握以下基础概念和公式：2.1 人均用水量根据建筑物的类型和用途不同，人均用水量也会有所不同。

例如，住宅类建筑一般使用的人均用水量为100升/人/天，而办公楼的人均用水量则为50升/人/天。

2.2 配管流速配管流速是指水在管道中流动的速度，它的计算公式为：流速 = 流量 / 截面积2.3 水压计算公式水压的计算可以使用以下公式：水压 = 水头 * 密度 * 重力加速度3. 计算步骤建筑给排水计算一般包括以下步骤：3.1 确定需求在开始计算之前，需要明确建筑物的用途和需求，包括人均用水量、冷热水供应方式等。

3.2 流量计算根据需求计算出给水和排水的流量，涉及到厕所、洗浴设施、厨房等各个功能区的用水量计算。

3.3 管径选择根据流量计算结果选择合适的管径，确保管道能够满足设计流量要求。

3.4 配管布局根据建筑结构、功能区的布局等因素，对给、排水管道进行布局设计。

3.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。

4. 示例计算下面以一个办公楼的给排水计算为例，演示具体的计算步骤。

4.1 确定需求本办公楼总共有30层，每层有50人，冷热水分别需要供应给员工的洗手间和厨房。

4.2 流量计算根据每人50升/人/天的用水量和50人的人数，计算出每天的供水量为1500升。

4.3 管径选择根据流量计算结果，选择合适的管径，比如DN50的管道。

4.4 配管布局根据办公楼的结构和功能区的布局，设计出合理的给排水管道布局。

4.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。

5. 结论本文档介绍了建筑给排水计算书的范本，包括计算基础、计算步骤和示例计算。

通过遵循这些步骤，设计师可以准确地进行建筑给排水计算，并保证建筑物的正常运行。

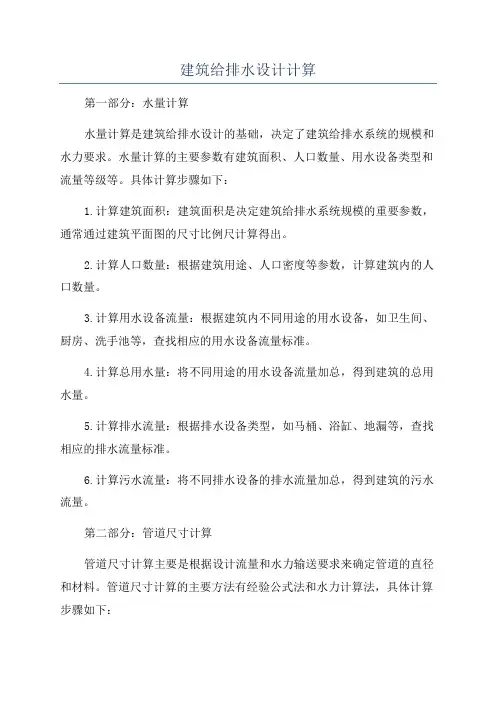

建筑给排水设计计算第一部分：水量计算水量计算是建筑给排水设计的基础，决定了建筑给排水系统的规模和水力要求。

水量计算的主要参数有建筑面积、人口数量、用水设备类型和流量等级等。

具体计算步骤如下：1.计算建筑面积：建筑面积是决定建筑给排水系统规模的重要参数，通常通过建筑平面图的尺寸比例尺计算得出。

2.计算人口数量：根据建筑用途、人口密度等参数，计算建筑内的人口数量。

3.计算用水设备流量：根据建筑内不同用途的用水设备，如卫生间、厨房、洗手池等，查找相应的用水设备流量标准。

4.计算总用水量：将不同用途的用水设备流量加总，得到建筑的总用水量。

5.计算排水流量：根据排水设备类型，如马桶、浴缸、地漏等，查找相应的排水流量标准。

6.计算污水流量：将不同排水设备的排水流量加总，得到建筑的污水流量。

第二部分：管道尺寸计算管道尺寸计算主要是根据设计流量和水力输送要求来确定管道的直径和材料。

管道尺寸计算的主要方法有经验公式法和水力计算法，具体计算步骤如下：1.确定设计流量：根据水量计算结果和设计要求，确定建筑给排水系统的设计流量。

2.确定水力梯度：根据建筑布置和管道长度，确定管道的水力梯度。

3.选择管道材料：根据建筑的用途和环境条件，选择适当的管道材料，如铸铁、钢管、塑料管等。

4.定义管道摩阻系数：根据管道材料、流速和管道直径等参数，查找相应的摩阻系数。

5.计算管道直径：根据设计流量和管道材料的摩阻系数，使用经验公式法或水力计算法来计算管道直径。

6.确定支管尺寸：根据主管的直径和设计流量，确定支管的直径和长度。

第三部分：泵站设计计算泵站设计计算主要是根据建筑的用水需求和水力输送要求，确定泵站的流量、扬程和功率等参数。

泵站设计计算的主要步骤有：1.确定泵站位置：根据建筑给排水系统的布置和水力要求，确定泵站的合适位置。

2.计算总扬程：根据建筑给排水系统的高差、管道摩阻和泵站位置等参数，计算泵站的总扬程。

3.计算功率需求：根据总扬程和设计流量，使用泵站性能曲线，计算所需的泵站功率。

给排水计算1、给水系统计算：1.1用水量如下表：住宅冷水给水设计秒流量公式采用q g=0.2×U×N g，其中U=1+αc(N g-1)0.49Ng，αc =0.01512。

-1F由市政给水管网直供水，在此不作计算。

1.2加压给水系统1区(1F~8F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.0+21+6+8=40m设备选择:TQG-12/0.40-3-5.5 （两用一备）单泵Q=12m3/h H=40m N=5.5kw 1.3加压给水系统2区(9F~16F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.4+45+14=64.4m 设备选择:TQG-12/0.65-3-7.5 （两用一备）单泵Q=12m3/h H=65m N=7.5kw2.消火栓给水系统计算：2.1消防用水量：水池：252吨2.2选用水泵扬程计算：H=H1+H2+H3式中：H—消防水泵扬程。

（mH2O）H1—地下水池最低水位至系统最不利点消火栓高差。

（mH2O）H2—消防栓口所需压力。

（mH2O）H3—水泵至最不利点消火栓管路的水头损失。

（mH2O）计算值为：H=5.4+45+1.1+15+20=86.5m设备选择: XBD20-90-HY （一用一备）Q=20l/s H=90m N=37Kw3、喷淋给水系统计算：3.1以地下一层取160m2为最不利作用面积，计算管网水力计算(局部水头损失按沿程水头损失20%计)3.2选用水泵扬程计算：H=HP+HP j+Hh p+Hb j式中：H—喷淋水泵扬程（mH2O）HP—最不利点喷头所需压力（mH2O）Hp j—最不利点喷头至地下水池最低水位之间的几何高差（mH2O）Hh p—最不利点喷头至水泵吸水管之间管道损失。

建筑给排水课程设计计算书一、设计任务与要求本次设计任务为某建筑物的给排水系统设计，包括给水系统、热水系统、排水系统以及消防给水系统的设计计算。

通过本次设计，要求能够合理选择管材、阀门、水泵等设备，并确保系统的安全、稳定运行。

二、设计计算书内容1.设计概况（1）建筑物的基本情况：建筑物类型、层数、面积、位置等；（2）给排水系统的用途和使用人员数量；（3）市政给水条件和水量、水质等参数。

2.给水系统设计计算（1）确定给水方式：根据实际情况，选择合适的给水方式，如直接供水、分区给水等；（2）计算给水流量和水泵扬程，选择合适的水泵型号和功率；（3）确定管道材质和阀门类型，以满足给水压力、流量和耐腐蚀等要求；（4）绘制给水系统图，标明管道布置、阀门位置等。

3.热水系统设计计算（1）确定热水循环方式：根据建筑物用途和使用人员数量，选择合适的热水系统；（2）计算加热设备的功率和数量，选择合适的热水器类型；（3）确定管道材质和阀门类型，以满足热水温度和耐腐蚀等要求；（4）绘制热水系统图，标明热水器位置、管道布置等。

4.排水系统设计计算（1）确定排水方式：根据建筑物用途和使用人员数量，选择合适的排水系统；（2）计算排水流量和管道坡度，选择合适的管材和管径；（3）确定消声器和管道支架等设备，以满足排水噪音和管道承重等要求；（4）绘制排水系统图，标明管道布置、消声器位置等。

5.消防给水系统设计计算（1）根据建筑物用途和使用人员数量，选择合适的消防给水方式；（2）计算消防流量和扬程，选择合适的水泵型号和功率；（3）确定消防管道材质和阀门类型，以满足消防用水压力、流量和耐火等要求；（4）绘制消防给水系统图，标明消防箱位置、管道布置等。

6.施工图设计说明（1）说明各系统的安装要求和注意事项；（2）提出材料设备清单及采购要求；（3）对施工过程中的问题提出解决方案和建议。

三、结论与建议根据设计计算结果，总结本次设计的优缺点，并提出改进意见和建议。

建筑给水排水工程设计计算书（一）设计任务及设计资料1.工程概况：本工程为某6层普通二类住宅，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.1M。

该住宅的最高日用水量为21m3/d，最大小时平均秒流量为0.61L/s。

2.设计条件：（1）给水水源在建筑物南侧有DN150的城市给水管道，管道至地面埋深0.4m。

据调查了解当在夏天用水高峰时水压为270kpa。

（2）排水条件在建筑物南侧有城市排水管道（分流制）。

（3）卫生设备每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。

每户设水表一个，整幢住宅楼设总表一个。

（4）建筑图纸各层给排水平面图（1:100）、系统原理图、厨厕放大图（1:50）、主要文字说明和图例、目录。

3.设计资料：1．《建筑给水排水设计规范》，中国计划出版社，2003；2．《建筑给水排水及消防工程》，中国建筑工业出版社，2009；3．《建筑给水排水手册》，中国建筑工业出版社，2005；4.《给水排水工程设计手册》第二、十册；5.《给水排水设计通用图集》（二）系统设计方案1.生活给水系统市政夏季用水高峰时水压为270kpa，该建筑物为6层住宅，考虑两种比选方案：方案一：在本工程设计中,市政外网可提供的用水高峰时水压为270kPa，基本能满足建筑内部用水要求，故考虑采用直接给水方式。

这样可以充分利用外网的水压,节省投资,方便管理，且经计算满足要求。

方案二：因为本工程是住宅区，用水比较不均匀，为防止水压的不稳定和保证用户的用水安全，可以考虑采用单设水箱给水方式。

这样给水系统也比较简单，具有一定的贮备水量，供水的安全性较好，但比直接给水方式投资稍高，而且增加了建筑物的结构荷载。

经综合分析两种方案，结合实际情况住宅区比较小型，为了减少投资成本和方便管理，选用方案一。

本方案采用直接给水供水方式，从南端的市政给水管网通过引入管接入住宅，并在水表房中设置一条给水立管，每一层每一户独立分配给水管以及独立安装水表。

1.建筑给水系统设计 (1)1.1给谁用水定额及时变化系数 (1)1.2最高日用水量 (1)1.3最大时用水量 (1)1.4设计秒流量 (1)1.5给水管网水力计算 (1)1.6水表的选择及水头损失计算 (4)1.6.1水表选择 (4)1.6.2给水系统所需压力 (5)2.建筑排水系统设计 (5)2.1生活排水设计秒流量计算公式 (5)2.2排水定额 (6)2.3排水管网的水力计算 (6)2.3.1横管的水力计算 (6)2.3.2立管计算 (9)3.建筑消防系统设计 (11)3.1消防栓布置 (11)3.2水枪喷嘴出所需的水压 (11)3.3水枪喷嘴的出流量 (12)3.4水带阻力 (12)3.5消火栓口所需水压 (12)3.6水力计算 (13)3.7消防水箱 (14)1.建筑给水系统设计1.1给谁用水定额及时变化系数已知，该办公楼预计工作人员250人，查手册可知办公楼的每人每班最高日用水量为30，小时变化系数Kh 为1.5，使用时数8h 。

1.2最高日用水量d m d mq Q d d /10/L 10000402503==⨯==；式中 d Q --最高日用水量，d m /3； m —用水人数；d q —最高日生活用水定额，L/（人.d ）1.3最大时用水量h Q =Q p ·K h=（Q d /T ）·K h=1.875m 3/h1.4设计秒流量根据规范，办公楼的生活给水设计秒流量计算公式为：Nqggα2.0=（L/s ）其中，α取值1.5，则Nq gg3.0=，Ng为计算管段卫生器具给水当量总数，0.2L/s 为一个当量。

1.5给水管网水力计算1、计算步骤1) 绘制轴测图，根据轴测图选择最不利配水点，确定计算管道；2) 以计算管段流量变化处为节点，从最不利配水点开始进行节点编号，将计算管段划分为计算管段，并标出两节点计算管段的长度； 3) 根据设计秒流量公式，计算各管段的设计秒流量值； 4) 进行给水管网的水力计算； 5) 确定非计算管路各管段的管径。

课程设计题目：C-6建筑给水排水工程设计专业班级学生姓名完成日期课程设计指导教师目录第一章课程设计任务书一、............................................................... 设计目的1二、................................................................... 概况1三、......................................................... 设计内容及要求1四、设计成果1第二章课程设计指导书一、........................................................... 卫生设备布置3二、............................................................... 给水系统3三、........................................................... 消防给水系统3四、............................................................... 排水系统4五、........................................................... 主要参考文献4第三章C-6建筑设计计算说明书一、................................................... 建筑内部给水系统计算5二、............................................... 建筑内部消防给水系统计算9三、................................................... 建筑内部排水系统计算12附录：1、给排水平面布置图2、给水系统图3、消防给水系统图4、排水系统图5、卫生间大样图课程设计任务书一、设计目的课程设计是本课程教学的一个实践性环节，是基础理论、基本知识的学习和基本技术训练的继续、深化和发展。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。
