物理同步人教版选修3-1 精品导学案：第1章 第4节 电势能和电势 Word版含解析

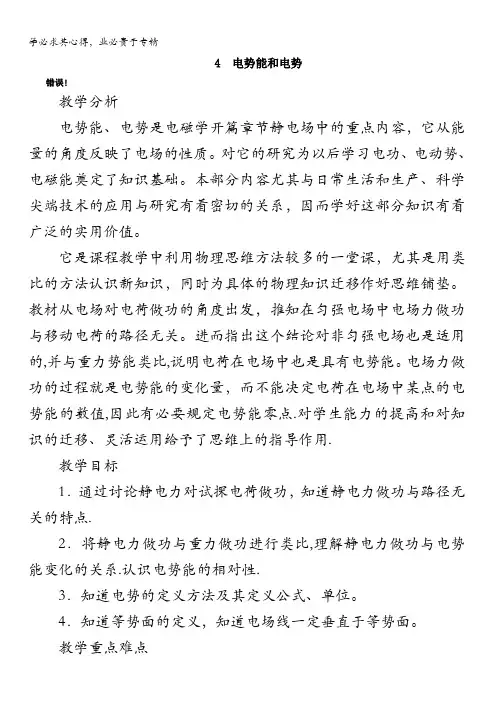

4 电势能和电势错误!教学分析电势能、电势是电磁学开篇章节静电场中的重点内容，它从能量的角度反映了电场的性质。

对它的研究为以后学习电功、电动势、电磁能奠定了知识基础。

本部分内容尤其与日常生活和生产、科学尖端技术的应用与研究有着密切的关系，因而学好这部分知识有着广泛的实用价值。

它是课程教学中利用物理思维方法较多的一堂课，尤其是用类比的方法认识新知识，同时为具体的物理知识迁移作好思维铺垫。

教材从电场对电荷做功的角度出发，推知在匀强电场中电场力做功与移动电荷的路径无关。

进而指出这个结论对非匀强电场也是适用的,并与重力势能类比,说明电荷在电场中也是具有电势能。

电场力做功的过程就是电势能的变化量，而不能决定电荷在电场中某点的电势能的数值,因此有必要规定电势能零点.对学生能力的提高和对知识的迁移、灵活运用给予了思维上的指导作用.教学目标1．通过讨论静电力对试探电荷做功，知道静电力做功与路径无关的特点.2．将静电力做功与重力做功进行类比,理解静电力做功与电势能变化的关系.认识电势能的相对性.3．知道电势的定义方法及其定义公式、单位。

4．知道等势面的定义，知道电场线一定垂直于等势面。

教学重点难点1．理解电势能、电势、等势面的概念及意义。

2．掌握电势能与做功的关系，并能用此解决相关问题.教学方法与手段本节课突出类比法的思维特征和思维过程，适当强调类比过程中的求证环节。

错误!教学媒体：多媒体课件、挂图.知识准备：复习电场强度、电场线知识、重力做功及与重力势能的关系。

错误!导入新课[事件1］教学任务：创设情景，导入新课师生活动：[方法介绍］类比法是根据两个(两类）对象之间在某方面的相同或相似,而推出他们在其他方面也可能相同或相似的逻辑推理方法.具体说来，A事物具有属性a、b、c，又具有属性d。

如果B事物具有属性a、b、c，那么，B事物也可能具有属性d。

是否真是这样,需要得到实验的验证。

展示表格［引入新课］可见,静电场与重力场有某些特征是相似的.根据两者的相似性，我们是否可以大胆的推测静电场的其他性质？下面我们进一步讨论这一问题。

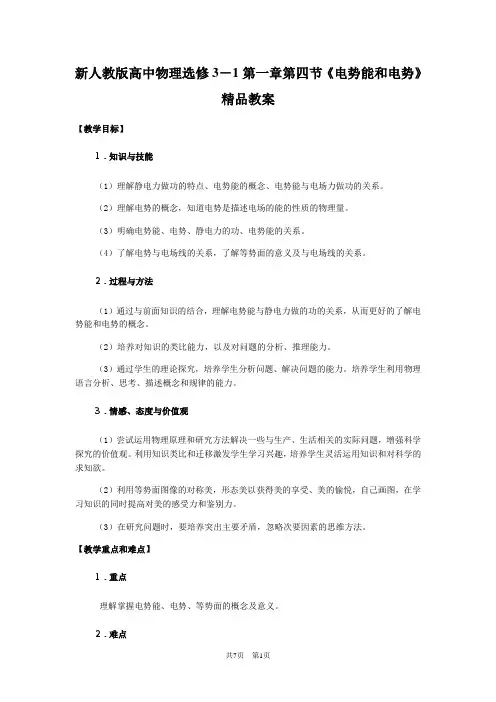

新人教版高中物理选修3－1第一章第四节《电势能和电势》精品教案【教学目标】1．知识与技能（1）理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。

（2）理解电势的概念，知道电势是描述电场的能的性质的物理量。

（3）明确电势能、电势、静电力的功、电势能的关系。

（4）了解电势与电场线的关系，了解等势面的意义及与电场线的关系。

2．过程与方法（1）通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。

（2）培养对知识的类比能力，以及对问题的分析、推理能力。

（3）通过学生的理论探究，培养学生分析问题、解决问题的能力。

培养学生利用物理语言分析、思考、描述概念和规律的能力。

3．情感、态度与价值观（1）尝试运用物理原理和研究方法解决一些与生产、生活相关的实际问题，增强科学探究的价值观。

利用知识类比和迁移激发学生学习兴趣，培养学生灵活运用知识和对科学的求知欲。

（2）利用等势面图像的对称美，形态美以获得美的享受、美的愉悦，自己画图，在学习知识的同时提高对美的感受力和鉴别力。

（3）在研究问题时，要培养突出主要矛盾，忽略次要因素的思维方法。

【教学重点和难点】1．重点理解掌握电势能、电势、等势面的概念及意义。

2．难点掌握电势能与做功的关系，并能用此解决相关问题。

【教学方法】类比探究、分析归纳、讨论分析、应用举例、多媒体课件【教学过程】复习前面相关知识。

1．静电力，电场强度概念，指出前面我们从力的性质研究电场，从本节起将从能量的角度研究电场。

2．复习功和能量的关系：如图所示从静电场中静电力做功使试探电荷获得动能入手，提出问题：是什么转化为试探电荷的动能？一、静电力做功的特点结合课本图1。

4-1（右图）分析试探电荷q在场强为E的均强电场中沿不同路径从A 运动到B电场力做功的情况。

（1）q沿直线从A到B（2）q沿折线从A到M、再从M到B（3）q沿任意曲线线A到B结果都一样即：W=qEL AM =qEL AB cos与重力做功类比，引出结论：静电力做的功只与电荷的起始位置和终点位置有关，与电荷经过的路径无关。

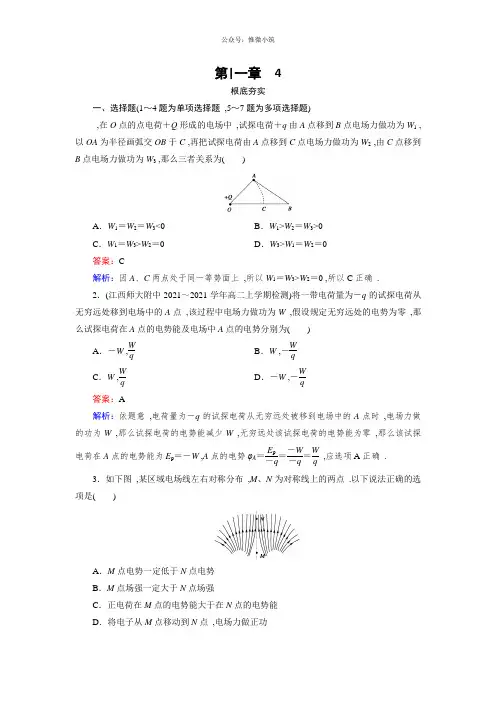

第|一章 4根底夯实一、选择题(1～4题为单项选择题,5～7题为多项选择题),在O点的点电荷＋Q形成的电场中,试探电荷＋q由A点移到B点电场力做功为W1 ,以OA为半径画弧交OB于C ,再把试探电荷由A点移到C点电场力做功为W2 ,由C点移到B点电场力做功为W3 ,那么三者关系为()A．W1＝W2＝W3<0B．W1>W2＝W3>0C．W1＝W3>W2＝0 D．W3>W1＝W2＝0答案：C解析：因A、C两点处于同一等势面上,所以W1＝W3>W2＝0 ,所以C正确.2．(江西师大附中2021～2021学年高二上学期检测)将一带电荷量为－q的试探电荷从无穷远处移到电场中的A点,该过程中电场力做功为W,假设规定无穷远处的电势为零,那么试探电荷在A点的电势能及电场中A点的电势分别为()A．－W ,Wq B．W ,－WqC．W ,Wq D．－W ,－Wq答案：A解析：依题意,电荷量为－q的试探电荷从无穷远处被移到电场中的A点时,电场力做的功为W,那么试探电荷的电势能减少W,无穷远处该试探电荷的电势能为零,那么该试探电荷在A点的电势能为E p＝－W ,A点的电势φA＝E p－q＝－W－q＝Wq,应选项A正确.3．如下图,某区域电场线左右对称分布,M、N为对称线上的两点.以下说法正确的选项是()A．M点电势一定低于N点电势B．M点场强一定大于N点场强C．正电荷在M点的电势能大于在N点的电势能D．将电子从M点移动到N点,电场力做正功答案：C解析：从图示电场线的分布示意图可知,MN所在直线的电场线方向由M指向N,那么M点电势一定高于N点电势；由于N点所在处电场线分布密,所以N点场强大于M点场强；正电荷在电势高处电势能大,故在M点电势能大于在N点电势能；电子从M点移动到N点,要克服电场力做功.综上所述,C选项正确.4．(曲阜师大附中2021～2021学年高二上学期检测)如下图为某示波管内的聚焦电场,实线和虚线分别表示电场线和等势线.两电子分别从a、b两点运动到c点,设电场力对两电子做的功分别为W a和W b ,a、b两点的电场强度大小分别为E a和E b ,那么()A．W a＝W b ,E a>E b B．W a≠W b ,E a>E bC．W a＝W b ,E a<E b D．W a≠W b ,E a<E b答案：A解析：a、b两点在同一等势线上,所以从a运动到c和从b运动到c电场力做的功相等,即W a＝W b；由电场线的特点知,a点所处位置的电场线比b点的密,故电场强度大,即E a>E b ,综上所述,选项A正确.A、B两点,以下判断正确的选项是()A．电势φA>φB ,场强E A>E BB．电势φA>φB ,场强E A<E BC．将电荷量为q的正电荷从A点移到B点,电场力做正功,电势能减少D．将电荷量为q的负电荷分别放在A、B两点,电荷具有的电势能E p A>E p B答案：BC解析：顺着电场线电势逐渐降低,即φA>φB ,由电场线疏密可知,E A<E B ,故A错,B对；由电场力做功与电势能变化的关系可知,＋q从A移到B ,电场力做正功,电势能减少,C对；负电荷从A移到B ,电场力做负功,电势能增加,E p A<E p B ,故D错..两粒子M、N质量相等,所带电荷的绝|对值也相等.现将M、N从虚线上的O点以相同速率射出,两粒子在电场中运动的轨迹分别如图中两条实线所示.点a、b、c为实线与虚线的交点,O点电势高于c点.假设不计重力,那么()A．M带负电荷,N带正电荷B．N在a点的速度与M在c点的速度大小相等C．N在从O点运动至|a点的过程中克服电场力做功D．M在从O点运动至|b点的过程中,电场力对它做的功等于零答案：BD解析：由O点电势高于c点电势知,场强方向垂直虚线向下,由两粒子运动轨迹的弯曲方向知N粒子所受电场力方向向上,M粒子所受电场力方向向下,故M粒子带正电、N粒子带负电,A错误 .N粒子从O点运动到a点,电场力做正功.M粒子从O点运动到c点电场力也做正功.因为U aO＝U Oc ,且M、N粒子质量相等,电荷的绝|对值相等,由动能定理易知B 正确.因O点电势低于a点电势,且N粒子带负电,故N粒子运动中电势能减少,电场力做正功,C错误.O、b两点位于同一等势线上,D正确.7．(吉林一中2021～2021学年高二上学期检测)如下图,某点O处固定点电荷＋Q ,另一带电－q的粒子以O为焦点做椭圆轨道运动,运动过程中经过最|近点a和最|远点b,下述说法正确的选项是()A．粒子在a点运动速率大于在b点速率B．粒子在a点运动加速度大于在b点加速度C．粒子在a点的电势能大于在b点的电势能D．＋Q所产生的电场中,a点电势高于b点答案：ABD解析：C粒子在从b到a的过程中,电场力做正功,动能增大,电势能减小；粒子在从a 到b的过程中,电场力做负功,动能减小,电势能增大,可知粒子在a点的动能大于在b点的动能,那么粒子在a点运动速率大于在b点速率,粒子在a点电势能小于在b点电势能.故A正确,C错误 .粒子在运动过程中只受到库仑力作用,粒子在a点离Q点近,根据库仑定律分析可知粒子在a点受到的库仑力大,加速度大,故B正确.＋Q所产生的电场中, 电场线从Q出发到无穷远终止,a点离Q较近,电势较高.故D正确.二、非选择题,在场强E ＝104N/C 的水平匀强电场中 ,有一根长l ＝15cm 的细线 ,一端固定在O 点 ,另一端系一个质量m ＝3g 、电荷量q ＝2×10－6C 的带正电小球 ,当细线处于水平位置时 ,小球从静止开始释放 ,g 取10m/s 2 .求：(1)小球到达最|低点B 的过程中重力势能、电势能分别变化了多少 ?(2)假设取A 点电势为零 ,小球在B 点的电势能、电势分别为多大 ?(3)小球到B 点时速度为多大 ?绳子张力为多大 ?答案：(1)×10－3J 电势能增加3×10－3J (2)3×10－3J ×103V (3)1m/s 5×10－2N 解析：(1)从A →B 重力做正功 ,重力势能减少ΔE ＝W G ＝mgL ×10－3J从A →B 电场力做负功 ,电势能增加ΔE p ＝W E ＝EqL ＝3×10－3J(2)假设取φA ＝0 ,那么E pB ＝3×10－3JφB ＝E pB q ×103V (3)从A →B 由动能定理知mgL －EqL ＝12m v 2B代入数据 得v B ＝1m/s在B 点由牛顿第二定律知F －mg ＝m v 2B l代入数据 得F ＝5×10－2N能力提升一、选择题(1～4题为单项选择题 ,5～6题为多项选择题)1．(安徽黄山市2021～2021学年高二上学期期末)一带电粒子从某点电荷电场中的A 点运动到B 点 ,径迹如图中虚线所示 ,不计粒子所受重力 ,那么以下说法正确的选项是( )A ．该电场是某正点电荷电场B ．粒子的速度逐渐增大C ．粒子的加速度逐渐增大D ．粒子的电势能逐渐增大答案：D解析：只知道电场的分布,没法判断是正电荷产生的电场,故A错误；由于带电粒子是从A到B ,带电粒子受电场力的方向大致斜向左方,故电场力做负功,带电粒子的速度减少,故B错误；A点电场线密集,故电场强度大,故粒子在A点受到的电场力大于B点,由牛顿第二定律可得在A点的加速度大于B点,故C错误；由于带电粒子是从A到B ,带电粒子受电场力的方向大致斜向左方,故电场力做负功,带电粒子的电势能增大,故D正确.2．(河北冀州中学2021～2021学年高二上学期期中)位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如下图,图中实线表示等势线,那么()A．a点和b点的电场强度相同B．正电荷从c点移到d点,电场力做正功C．负电荷从a点移到c点,电场力做正功D．正电荷从e点沿图中虚线移到f点电势能不变答案：C解析：同一检验电荷在a、b两点受力方向不同,所以A错误；因为A、B两处有负电荷,所以,等势线由外向内表示的电势越来越低.将正电荷从c点移到d点,正电荷的电势能增加,静电力做负功,B错误；负电荷从a点移到c点,电势能减少,静电力做正功,C正确；正电荷沿虚线从e点移到f点的过程中,电势先降低再升高,电势能先减小后增大,D错误.3．(合肥一中2021～2021学年高二上学期期中)在竖直向上的匀强电场中,一根不可伸长的绝|缘细绳的一端系着一个带电小球,另一端固定于O点,小球在竖直平面内做匀速圆周运动,最|高点为a,最|低点为b,不计空气阻力,那么()A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中,电势能减小D．小球在运动过程中机械能守恒答案：B解析：因为小球在竖直平面内做匀速圆周运动,受到重力、电场力和细绳的拉力,电场力与重力平衡,那么知小球带正电,故A错误,B正确；小球在从a点运动到b点的过程中,电场力做负功,小球的电势能增大,故C错误；由于电场力做功,所以小球在运动过程中机械能不守恒,故D错误.应选B .4.(沈阳市2021～2021学年高二上学期期末)真空中相距为3a的两个点电荷M、N分别固定于x轴上x1＝0和x2＝3a的两点上,在它们连线上各点场强随x变化关系如下图,以下判断中正确的选项是()A．x＝a点的电势高于x＝2a点的电势B．点电荷M、N所带电荷量的绝|对值之比为4∶1C．点电荷M、N一定为异种电荷D．x＝2a处的电势一定为零答案：B解析：由于不知道M、N的所带电荷的性质,故需要讨论,假设都带正电荷,那么0～2a 场强的方向向右,而沿电场线方向电势降低,故x＝a点的电势高于x＝2a点的电势；假设都带负电荷,那么0～2a场强的方向向左,故x＝a点的电势低于x＝2a点的电势,故A错误.M在2a处产生的场强E1＝kQ M(2a)2,而N在2a处产生的场强E2＝KQ Na2,由于2a处场强为0 ,故E1＝E2 ,所以Q M＝4Q N ,故B正确.由于M、N之间的场强的方向相反,故点电荷M、N一定为同种电荷,故C错误.由于电势是一个相对性的概念,即零电势的选择是任意的,人为的,故x＝2a处的电势可以为零,也可以不为零,故D错误.5．如下图,Q1、Q2为两个固定点电荷,其中Q1带正电,它们连线的延长线上有a、b 两点.一正试探电荷以一定的初速度沿直线从b点开始经a点向远处运动,其速度图象如下图,那么()A．Q2带正电B．Q2带负电C．试探电荷从b到a的过程中电势能增大D．试探电荷从b到a的过程中电势能减小答案：BC解析：逐项分析如下：选项诊断结论A 由v －t 图 ,v ↓ ,故试探电荷受向左的库仑力 ,因此Q 2带负电 × B同上 √ C由于静电力(库仑力)做负功 ,故其电势能增大 √ D 同选项C ×6.(沈阳市东北育才学校2021～2021学年高二检测)如下图 ,真空中有一个固定的点电荷 ,电荷量为＋Q .图中的虚线表示该点电荷形成的电场中的四个等势面 .有两个一价离子M 、N (不计重力 ,也不计它们之间的电场力)先后从a 点以相同的速率v 0射入该电场 ,运动轨迹分别为曲线apb 和aqc ,其中p 、q 分别是它们离固定点电荷最|近的位置 .以上说法中正确的选项是( )A ．M 一定是正离子 ,N 一定是负离子B ．M 在p 点的速率一定大于N 在q 点的速率C ．M 在b 点的速率一定大于N 在c 点的速率D ．M 从p →b 过程电势能的增量一定小于N 从a →q 电势能的增量答案：BD解析：根据轨迹向合外力的方向弯曲可知 ,M 一定是负离子 ,N 一定是正离子 ,A 错误；M 离子从a 到p 静电力做正功 ,动能增加 ,N 离子从a 到q 静电力做负功 ,动能减少 ,而初速度相等 ,故M 在p 点的速率一定大于N 在q 点的速率 ,B 正确；abc 在同一等势面上 ,离子由a 到b 和由a 到c 电场力都不做功 ,故M 在b 点的速率等于N 在c 点的速率 ,C 错误；由等势面可知φq >φp ,所以M 从p →b 过程电势能的增量小于N 从a →q 电势能的增量 ,故D 正确 .二、非选择题7.(吉林市第|一中学2021～2021学年高二上学期检测)如下图 ,倾角为θ的斜面处于竖直向下的匀强电场中 ,在斜面上某点以初速度v 0水平抛出一个质量为m 的带正电小球 ,小球受到的电场力与重力相等 ,地球外表重力加速度为g ,设斜面足够长 ,求：(1)小球经多长时间落到斜面上；(2)从水平抛出至|落到斜面的过程中 ,小球的电势能减少了多少 ?答案：(1)v 0tan θg(2)电势能减小了m v 20tan 2θ 解析：(1)小球在运动过程中Eq ＋mg ＝maEq ＝mg ,得a ＝2gy ＝12at 2 x ＝v 0t又y x＝tan θ 得t ＝v 0tan θg(2)y ＝12at 2＝12×2g ×(v 0tan θg )2＝v 20tan 2θg电场力做正功 ,电势能减小 ,那么有：ΔE ＝－W 电＝－Eqy ＝－mgy ＝－m v 20tan 2θ。

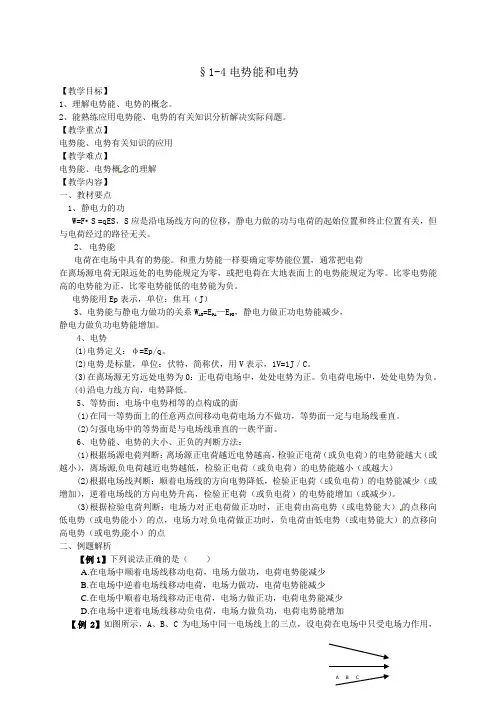

§1-4电势能和电势【教学目标】1、理解电势能、电势的概念。

2、能熟练应用电势能、电势的有关知识分析解决实际问题。

【教学重点】电势能、电势有关知识的应用【教学难点】电势能、电势概念的理解【教学内容】一、教材要点1、静电力的功W=F·S=qES，S应是沿电场线方向的位移，静电力做的功与电荷的起始位置和终止位置有关，但与电荷经过的路径无关。

2、电势能电荷在电场中具有的势能。

和重力势能一样要确定零势能位置，通常把电荷在离场源电荷无限远处的电势能规定为零，或把电荷在大地表面上的电势能规定为零。

比零电势能高的电势能为正，比零电势能低的电势能为负。

电势能用Ep表示，单位：焦耳（J）3、电势能与静电力做功的关系W AB=E PA—E PB，静电力做正功电势能减少，静电力做负功电势能增加。

4、电势(1)电势定义：φ=Ep/q。

(2)电势是标量，单位：伏特，简称伏，用V表示，1V=1J／C。

(3)在离场源无穷远处电势为0：正电荷电场中，处处电势为正。

负电荷电场中，处处电势为负。

(4)沿电力线方向，电势降低。

5、等势面：电场中电势相等的点构成的面(1)在同一等势面上的任意两点间移动电荷电场力不做功，等势面一定与电场线垂直。

(2)匀强电场中的等势面是与电场线垂直的一族平面。

6、电势能、电势的大小、正负的判断方法：(1)根据场源电荷判断：离场源正电荷越近电势越高，检验正电荷（或负电荷）的电势能越大（或越小），离场源负电荷越近电势越低，检验正电荷（或负电荷）的电势能越小（或越大）(2)根据电场线判断：顺着电场线的方向电势降低，检验正电荷（或负电荷）的电势能减少（或增加），逆着电场线的方向电势升高，检验正电荷（或负电荷）的电势能增加（或减少）。

(3)根据检验电荷判断：电场力对正电荷做正功时，正电荷由高电势（或电势能大）的点移向低电势（或电势能小）的点，电场力对负电荷做正功时，负电荷由低电势（或电势能大）的点移向高电势（或电势能小）的点二、例题解析【例1】下列说法正确的是（）A.在电场中顺着电场线移动电荷，电场力做功，电荷电势能减少B.在电场中逆着电场线移动电荷，电场力做功，电荷电势能减少C.在电场中顺着电场线移动正电荷，电场力做正功，电荷电势能减少D.在电场中逆着电场线移动负电荷，电场力做负功，电荷电势能增加【例2】如图所示，A、B、C为电场中同一电场线上的三点，设电荷在电场中只受电场力作用，A B C则下列说法正确的是（）A若在C点无初速释放正电荷，电荷向B运动，电势能减小B若在C点无初速释放正电荷，电荷向B运动，电势能增大C若在C点无初速释放负电荷，电荷向A运动，电势能增大D若在C点无初速释放负电荷，电荷向A运动，电势能减小【例3】图一表示等量异种电荷P和Q形成的电场内的一簇等势面，求(1)P、Q各带何种电荷？(2)把q=10－7C的正点电荷从A移到B，电场力做多少功？(3)把q从B移到C电场力做多少功？(4)把q从C移到A电场力做多少功？(5)q从A出发经过B和C回到A的过程中电场力对电荷做的总功为多少？【例4】如图6，在点电荷＋Q电场中，以＋Q为球心的同一球面上有A、B、C三点，把正检验电荷从球内P点移到A、B、C各点时电场力作功W PA、W PB、W PC的大小关系为________．【例5】如图7，a、b、c、d为某电场中的等势面，一带正电粒子飞入电场后只在电场力作用下沿M点到N点的虚线运动．由图可知，四个等势面电势U a、U b、U c、U d由高到低的排列顺序是_______，带电粒子在M、N两点中，电势能较大的是_________点．【例6】如图3，绝缘光滑半圆环轨道放在竖直向下的匀强电场中，场强为E．在与环心等高处放有一质量为m、带电＋q的小球，由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时速度最大C．小球经过环的最低点时对轨道压力为（mg＋Eq）D．小球经过环的最低点时对轨道压力为3（mg－qE）三、课堂小结（学生记笔记的地方和课堂重要知识点的理解）四、基础巩固1、如图所示，在点电荷电场中的一条电场线上依次有A、B、C三点，分别把+ q和－ q的试验电荷依次放在三点上，关于它所具有的电势能的正确说法是 ( )A．放上+q时，它们的电势能E A＞E B＞E CB．放上+q时，它们的电势能E A＜E B＜E CC．放上－q时，它们的电势能E A＞E B＞E CD．放上－q时，它们的电势能E A＜E B＜E C2、一个点电荷，从静电场的a点移到b点，其电势变化为零，则（）A.a、b两点场强一定相等B.该点电荷一定沿等势面移动C.作用于该点电荷的电场力与其移动方向总是垂直的D.a、b两点的电势一定相等3、如图四所示，为电场中一条电场线，一个点电荷由静止开始，在电场力作用下，从A点移到B点，下面论述正确的是（）A.A处场强大于B处场强；B.点电荷在A处电势能大于在B处电势能；C.点电荷带负电；D.由A到B点电荷受到电场力越来越小。

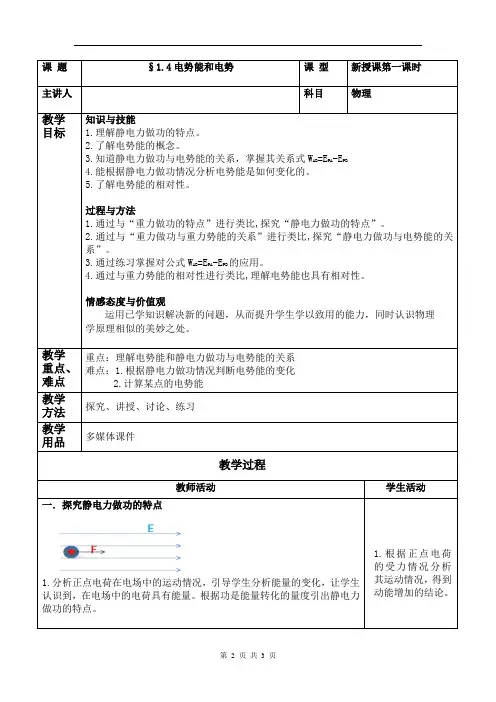

课题§1.4电势能和电势课型新授课第一课时主讲人科目物理教学目标知识与技能1.理解静电力做功的特点。

2.了解电势能的概念。

3.知道静电力做功与电势能的关系，掌握其关系式WAB=EPA-EPB4.能根据静电力做功情况分析电势能是如何变化的。

5.了解电势能的相对性。

过程与方法1.通过与“重力做功的特点”进行类比,探究“静电力做功的特点”。

2.通过与“重力做功与重力势能的关系”进行类比,探究“静电力做功与电势能的关系”。

3.通过练习掌握对公式WAB=EPA-EPB的应用。

4.通过与重力势能的相对性进行类比,理解电势能也具有相对性。

情感态度与价值观运用已学知识解决新的问题，从而提升学生学以致用的能力，同时认识物理学原理相似的美妙之处。

教学重点、难点重点：理解电势能和静电力做功与电势能的关系难点：1.根据静电力做功情况判断电势能的变化 2.计算某点的电势能教学方法探究、讲授、讨论、练习教学用品多媒体课件教学过程教师活动学生活动一．探究静电力做功的特点1.分析正点电荷在电场中的运动情况，引导学生分析能量的变化，让学生认识到，在电场中的电荷具有能量。

根据功是能量转化的量度引出静电力做功的特点。

1.根据正点电荷的受力情况分析其运动情况，得到动能增加的结论。

2.引导学生复习分析重力做功的特点及重力做功与重力势能的关系，引导学生讨论完成静电力做功的特点。

二．理解电势能1.根据重力势能的概念讲解电势能的概念。

2.引导学生完成与电势能有关的其他知识点如符号、单位等。

3.引导学生思考完成前面的能量转化问题。

三.探究静电力做功与电势能的关系1.引导学生复习分析重力做功与重力势能的关系由A到B：重力做正功，重力势能减少由B到A：重力做负功，重力势能增加重力做功与重力势能的关系：WAB=EPA-EPB2. 引导学生讨论完成静电力做功与电势能的关系3.总结学生的讨论结果由A到B：重力做正功，重力势能减少由B到A：重力做负功，重力势能增加重力做功与重力势能的关系：WAB=EPA-EPB4.练习巩固所学知识（1）图中MN为电场中某一条电场线方向向右，在线取两点a、b 今将一电荷＋q从a移到b则（）A.电场力做正功，＋q的电势能增加；B.电场力做负功，＋q的电势能增加；C.电场力做正功，＋q的电势能减少；D.电场力做负功，＋q的电势能减少。

第四节电势能和电势课前篇（学会自主学习——不看不清）【学习目标】1．知道电场力做功的特点，理解电场力做功与电势能变化的关系．2．理解电势能、电势的概念及相互关系．3．理解等势面的概念及等势面和电场线的关系．【知识储备】1．重力做功的特点：．2．比值定义法的含义：．【自主预习】1．静电力做功的特点．2．电势能概念：．3．电势定义：定义式：单位：4．等势面定义：．【我的困惑】课上篇（学会合作交流——不议不明）【要点突破】1．静电力做功的特点2．电势能3．电势4．等势面【典例剖析】【例1】如图所示，a、b为某电场线上的两点，那么以下结论正确的是( )A．把正电荷从a移到b，静电力做正功，电荷的电势能减小B．把负电荷从a移到b，静电力做负功，电荷的电势能增加C．把负电荷从a移到b，静电力做正功，电荷的电势能增加D．不论正电荷还是负电荷，从a到b电势能逐渐降低【例2】将带电荷量为1×10－8 C的电荷，从无限远处移到电场中的A点，要克服静电力做功1×10－6 J，(取无限远处电势为零)问：(1)电荷的电势能是增加还是减少？电荷在A点具有多少电势能？(2)A点的电势是多少？【例3】将一个电荷量为1．0×10－8C的负电荷，从无穷远处移到电场中的A点，克服电场力做功2．0×10－8 J，现将该电荷从A点移到B点，电场力做功1．0×10－8J．试求电荷在A、B两点的电势．(取无穷远处为零电势能点)【例4】如图所示，虚线同心圆是一簇某静电场中的等势面，其电势分别是φa、φb和φc，一带正电粒子射入电场中，运动轨迹如图中实线KLMN所示．由图可知( )A．粒子从K到L的过程中，静电力做负功，电势能增加B．粒子从L到M的过程中，静电力做负功，电势能增加C．φa>φb>φcD．φa<φb<φc【达标检测】1．关于同一电场的电场线，下列表述正确的是( )A．电场线是客观存在的B．电场线越密，电场强度越小C．沿着电场线方向，电势越来越低D．电荷在沿电场线方向移动时，电势能减小2．如图所示，在点电荷电场中的一条电场线上依次有A、B、C三点，先把＋q的试探电荷依次放在三点上，然后把－q的试探电荷依次放在三点上，关于电荷的电势能的说法正确的是( )A．放上＋q时，E p A>E p B>E p CB．放上＋q时，E p A<E p B<E p CC．放上－q时，E p A>E p B>E p CD．无论放＋q，还是－q，E p A<E p B<E p C3．在电场中，把电荷量为4×10－9 C的正点电荷从A点移到B点，克服静电力做功6×10－8 J，以下说法中正确的是( )A．电荷在B点具有的电势能是6×10－8 JB．B点的电势是15 VC．电荷的电势能增加了6×10－8 JD．电荷的电势能减少了6×10－8 J4．电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则( )A．E P>E Q，φP>φQB．E P>E Q，φP<φQC．E P<E Q，φP>φQD．E P<E Q，φP<φQ5．一负电荷仅受电场力的作用，从电场中的A点运动到B点，在此过程中该电荷做初速度为零的匀加速直线运动，则A、B两点电场强度EA、EB及该电荷在A、B两点的电势能E p A、E p B之间的关系为( )A．E A＝E B B．E A<E BC．E p A＝E p B D．E p A>E p B6．下列说法中正确的是(设电荷在无穷远处电势能为零)( )A．无论是正电荷还是负电荷，从电场中某点移到无穷远处时，电场力做的正功越多，电荷在该点的电势能越大B．无论是正电荷还是负电荷，从电场中某点移到无穷远处时，电场力做的正功越少，电荷在该点的电势能越大C．无论是正电荷还是负电荷，从无穷远处移到电场中某点时，克服电场力做功越多，电荷在该点的电势能越大D．无论是正电荷还是负电荷，从无穷远处移到电场中某点时，电场力做功越多，电荷在该点的电势能越大7．如图所示，匀强电场电场线与AC平行，把10－8 C的负电荷从A点移到B点，静电力做功6×10－8 J，AB长6 cm，AB与AC成60°角．求：(1)场强方向；(2)设B处电势为1 V，则A处电势为多少？电子在A处电势能为多少？课后篇（学会应用与拓展——不练不通）1．如图所示，电场中有A、B两点，则下列说法中正确的是( )A．电势φA>φB，场强E A>E BB．电势φA>φB，场强E A<E BC．将＋q从A点移到B点，静电力做正功D．将－q分别放在A、B两点时具有电势能E p A>E p B2．孤立点电荷电场中的一簇等势面如图中虚线所示，其电势分别为φ1、φ2、φ3，其中A、B、C是某电场线与这簇等势面的交点，且AB＝BC．现将一负电荷由A移到B，静电力做正功W1；再由B移至C，静电力做正功W2，则( )A．W1＝W2，φ1<φ2<φ3B．W1＝W2，φ1>φ2>φ3C．W1>W2，φ1<φ2<φ3D．W1<W2，φ1>φ2>φ33．如图中虚线为匀强电场中的等势线，两粒子M、N质量相等，所带电荷的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中M运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c点．若不计重力，则( )A．M带负电荷，N带正电荷B．M带正电荷，N带负电荷C．N在从O点运动至a点的过程中电势降低D．M在O点和b点电势能相同4．如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷＋Q，在x轴上C点有点电荷－Q，且CO＝OD，∠ADO＝60°．下列判断正确的是( )A．O点电场强度为零B．D点电场强度为零C．若将点电荷＋q从O移向C，电势能增大D．若将点电荷－q从O移向C，电势能增大5．一匀强电场，场强方向是水平的(如图所示)．一个质量为m的带正电的小球，从O点出发，初速度的大小为v0，只在电场力与重力的作用下，恰能沿与场强的反方向成θ角的直线运动．求小球运动到最高点时其电势能与在O点的电势能之差．教师个人研修总结在新课改的形式下，如何激发教师的教研热情，提升教师的教研能力和学校整体的教研实效，是摆在每一个学校面前的一项重要的“校本工程”。

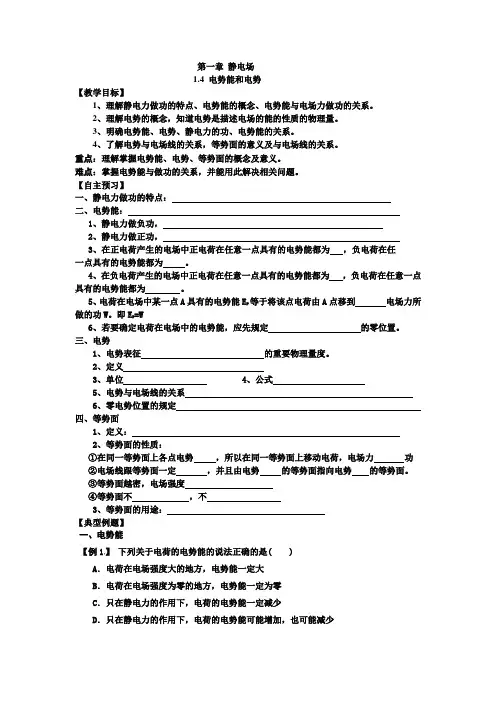

第一章静电场1.4 电势能和电势【教学目标】1、理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。

2、理解电势的概念，知道电势是描述电场的能的性质的物理量。

3、明确电势能、电势、静电力的功、电势能的关系。

4、了解电势与电场线的关系，等势面的意义及与电场线的关系。

重点：理解掌握电势能、电势、等势面的概念及意义。

难点：掌握电势能与做功的关系，并能用此解决相关问题。

【自主预习】一、静电力做功的特点：二、电势能：1、静电力做负功，2、静电力做正功，3、在正电荷产生的电场中正电荷在任意一点具有的电势能都为，负电荷在任一点具有的电势能都为。

4、在负电荷产生的电场中正电荷在任意一点具有的电势能都为，负电荷在任意一点具有的电势能都为。

5、电荷在电场中某一点A具有的电势能E P等于将该点电荷由A点移到电场力所做的功W。

即E P=W6、若要确定电荷在电场中的电势能，应先规定的零位置。

三、电势1、电势表征的重要物理量度。

2、定义3、单位4、公式5、电势与电场线的关系6、零电势位置的规定四、等势面1、定义：2、等势面的性质：①在同一等势面上各点电势，所以在同一等势面上移动电荷，电场力功②电场线跟等势面一定，并且由电势的等势面指向电势的等势面。

③等势面越密，电场强度④等势面不，不3、等势面的用途：【典型例题】一、电势能【例1】下列关于电荷的电势能的说法正确的是( )A．电荷在电场强度大的地方，电势能一定大B．电荷在电场强度为零的地方，电势能一定为零C．只在静电力的作用下，电荷的电势能一定减少D．只在静电力的作用下，电荷的电势能可能增加，也可能减少二、判断电势的高低【例2】在静电场中，把一个电荷量为q＝2.0×10－5C的负电荷由M点移到N点，静电力做功6.0×10－4 J，由N点移到P点，静电力做负功1.0×10－3 J，则M、N、P三点电势高低关系是________．三、静电力做功和电势能变化之间的关系【例3】如图1所示，把电荷量为－5×10－9 C的电荷，从电场中的A点移到B点，其电势能__________(选填“增加”、“减少”或“不变”)；若A点的电势U A＝15 V，B点的电势U B＝10 V，则此过程中静电力做的功为________ J.拓展探究如果把该电荷从B点移动到A点，电势能怎么变化？静电力做功的数值是多少？如果是一个正电荷从B点移动到A点，正电荷的带电荷量是5×10－9C，电势能怎么变化？静电力做功如何？四、电场中的功能关系：①静电力做功是电荷电势能变化的量度，具体来讲，静电力对电荷做正功时，电荷的电势能减少；静电力对电荷做负功时，电荷的电势能增加，并且，电势能增加或减少的数值等于静电力做功的数值．②电荷仅受静电力作用时，电荷的电势能与动能之和守恒．③电荷仅受静电力和重力作用时，电荷的电势能与机械能之和守恒.【例4】空间存在竖直向上的匀强电场，质量为m的带正电的微粒水平射入电场中，微粒的运动轨迹如图2所示，在相等的时间间隔内( )A．重力做的功相等B．静电力做的功相等C．静电力做的功大于重力做的功D．静电力做的功小于重力做的功.【课后练习】1.有一电场的电场线如图所示，电场中A、B两点电场强度的大小和电势分别用E A、E B和φA、φB表示，则( )A．E A>E B，φA>φB B．E A>E B，φA<φBC．E A<E B，φA>φB D．E A<E B，φA<φB2．有关电场，下列说法正确的是( )A．某点的电场强度大，该点的电势一定高B．某点的电势高，检验电荷在该点的电势能一定大C．某点的场强为零，检验电荷在该点的电势能一定为零D．某点的电势为零，检验电荷在该点的电势能一定为零3．将一个电荷量为－2×10－8C的点电荷，从零电势点S移到M点要克服静电力做功4×10－8 J，则M点电势φ－8 J，M＝________ V．若将该电荷从M点移到N点，静电力做功14×10则N点电势φN＝________ V，MN两点间的电势差U MN＝________ V.4．一点电荷仅受静电力作用，由A点无初速释放，先后经过电场中的B点和C点．点电荷在A、B、C三点的电势能分别用E A、E B、E C表示，则E A、E B和E C间的关系可能是( ) A．E A>E B>E C B．E A<E B<E CC．E A<E C<E B D．E A>E C>E B5．如图3所示电场中A、B两点，则下列说法正确的是( )A．电势φA>φB，场强E A>E BB．电势φA>φB，场强E A<E BC．将电荷＋q从A点移到B点静电力做了正功D．将电荷－q分别放在A、B两点时具有的电势能E p A>E p B6．如图4所示，某区域电场线左右对称分布，M、N为对称线上的两点．下列说法正确的是( )A．M点电势一定高于N点电势B．M点场强一定大于N点场强C．正电荷在M点的电势能大于在N点的电势能D．将电子从M点移动到N点，静电力做正功7．两个带异种电荷的物体间的距离增大一些时( )A．静电力做正功，电势能增加B．静电力做负功，电势能增加C．静电力做负功，电势能减少D．静电力做正功，电势能减少8．如图5所示，O为两个等量异种电荷连线的中点，P为连线中垂线上的一点，比较O、P两点的电势和场强大小( )A．φO＝φP，E O>E PB．φO＝φP，E O＝E PC．φO>φP，E O＝E PD．φO＝φP，E O<E P9．在图6中虚线表示某一电场的等势面，现在用外力将负点电荷q从a点沿直线aOb匀速移动到b，图中cd为O点等势面的切线，则当电荷通过O点时外力的方向( )A．平行于abB．平行于cdC．垂直于abD．垂直于cd10.一根对称的“∧”型玻璃管置于竖直平面内，管所在的空间有竖直向上的匀强电场E.质量为m、带电荷量为＋q的小球在管内从A点由静止开始沿管向上运动，且与管壁的动摩擦因数为μ，管AB长为l，小球在B端与管作用没有能量损失，管与水平面夹角为θ，如图9所示．求从A开始，小球运动的总路程是多少？.11．如图10所示，一绝缘细圆环半径为r，其环面固定在水平面上，场强为E的匀强电场与圆环平面平行，环上穿有一电荷量＋q，质量为m的小球，可沿圆环做无摩擦的圆周运动，若小球经A点时速度v A的方向恰与电场垂直，且圆环与小球间沿水平方向无力的作用．(1)求小环运动到A点的速度v A是多少？(2)当小球运动到与A点对称的B点时，小球对圆环在水平方向的作用力F B是多少？1.4答案：1. 答案 D解析电荷的电势能与电场强度无直接关系，A、B错误；如果电荷的初速度为零，电荷只在静电力的作用下，做加速运动，电荷的电势能转化为动能，电势能减少，但如果电荷的初速度不为零，电荷可能在静电力的作用下，先做减速运动，这样静电力对电荷做负功，电荷的动能转化为电势能，电势能增加，所以C错误，D正确．[来源:]2. 答案φN>φM>φP解析首先画一条电场线,如上图所示.在中间位置附近画一点作为M点.因为由M→N静电力做正功,而负电荷所受静电力与场强方向相反，则可确定N点在M点左侧．由N→P 静电力做负功，即沿着电场线移动，又因1.0×10－3 J>6.0×10－4 J，所以肯定移过了M 点，即P点位于M点右侧．这样，M、N、P三点电势的高低关系是φN>φM>φP.3.①解析将电荷从电场中的A点移到B点，静电力做负功，其电势能增加；A点的电势能为E p A＝qU A，B点的电势能为E p B＝qU B，静电力做功等于电势能变化量的相反数，即W＝E p A－E p B＝－2.5×10－8 J.②解析如果把该电荷从B点移动到A点，静电力做正功，电势能减少．静电力做功为2.5×10－8 J；如果电荷的带电性质为正电荷，从B点移动到A点，静电力做负功，电势能增加了，静电力做负功，数值为－2.5×10－8 J4. 答案 C解析根据微粒的运动轨迹可知静电力大于重力，故选项C正确．由于微粒做曲线运动，故在相等时间间隔内，微粒的位移不相等，故选项A、B错误．课后练习1. 答案 D2.答案 D3. 答案－2 5 －7解析本题可以根据电势差和电势的定义式解决．由W SM＝qU SM得U SM＝W SMq ＝－4×10－8－2×10－8 V＝2 V而U SM＝φS－φM，所以φM＝φS－U SM＝(0－2) V＝－2 V由W MN＝qU MN得U MN＝W MNq ＝14×10－8－2×10－8 V＝－7 V而U MN＝φM－φN，所以φN＝φM－U MN＝[－2－(－7)] V ＝5 V4. 答案 AD解析 点电荷在仅受静电力作用的情况下，动能和电势能相互转化，动能最小时，电势能最大，故E A ≥E B ，E A ≥E C ，A 、D 正确．5. 答案 BC解析 场强是描述静电力的性质的物理量；电势是描述电场能的性质的物理量，二者无必然的联系．场强大的地方电势不一定大，电势大的地方，场强不一定大，另根据公式E p ＝φq 知，负电荷在电势低的地方电势能反而大．6. 答案 AC解析 由图示电场线的分布示意图可知，MN 所在直线的电场线方向由M 指向N ，则M 点电势一定高于N 点电势；由于N 点所在处电场线分布密，所以N 点场强大于M 点场强；正电荷在电势高处电势能大，故在M 点电势能大于在N 点电势能；电子从M 点移动到N 点，静电力做负功．综上所述，A 、C 选项正确．7.答案 B解析 异种电荷之间是引力，距离增大时，引力做负功，电势能增加．8答案 A9. 答案 D10答案 l tan θμ解析 由题意知小球所受合力沿玻璃管斜向上，即qE sin θ>mg sin θ＋F f ，小球所受管壁弹力垂直管壁向下，作出受力分析如右图所示．小球最终静止在“∧”形顶端，设小球运动的总路程为x ，由动能定理知：qEl sin θ－mgl sin θ－μ(qE cos θ－mg cos θ)x ＝0，解得x ＝l tan θμ10.答案 AD11.答案 (1) qEr m(2)6qE 解析 (1)小球在A 点时所受的静电力充当向心力，由牛顿第二定律得：qE ＝m v 2A r解得v A ＝qEr m(2)在B 点小球受力如右图所示，小球由A 运动到B 的过程中，根据动能定理 qE·2r=221122B A mu mu 在B 点，FB 、qE 的合力充当向心力：。

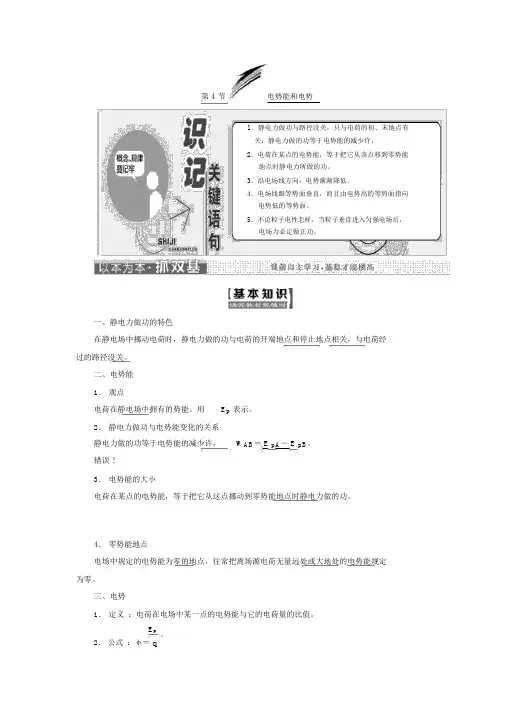

第 4 节电势能和电势1．静电力做功与路径没关，只与电荷的初、末地点有关；静电力做的功等于电势能的减少许。

2．电荷在某点的电势能，等于把它从该点移到零势能地点时静电力所做的功。

3．沿电场线方向，电势渐渐降低。

4．电场线跟等势面垂直，而且由电势高的等势面指向电势低的等势面。

5．不论粒子电性怎样，当粒子垂直进入匀强电场后，电场力必定做正功。

一、静电力做功的特色在静电场中挪动电荷时，静电力做的功与电荷的开端地点和停止地点相关，与电荷经过的路径没关。

二、电势能1．观点电荷在静电场中拥有的势能。

用E p表示。

2．静电力做功与电势能变化的关系静电力做的功等于电势能的减少许，W AB＝ E pA－ E pB。

错误 !3．电势能的大小电荷在某点的电势能，等于把它从这点挪动到零势能地点时静电力做的功。

4．零势能地点电场中规定的电势能为零的地点，往常把离场源电荷无量远处或大地处的电势能规定为零。

三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值。

E p。

2．公式：φ＝q3．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝ 1 J/C。

4．特色(1)相对性：电场中各点电势的高低，与所选用的零电势的地点相关，一般状况下取无量远或地球为零电势地点。

(2)标矢性：电势是标量，只有大小，没有方向，但有正负。

5．与电场线关系：沿电场线方向电势渐渐降低。

四、等势面1．定义电场中电势大小同样的各点组成的面叫做等势面。

2．等势面与电场线的关系(1)电场线跟等势面垂直。

(2)电场线由电势高的等势面指向电势低的等势面。

1．自主思虑——判一判(1)只需电荷在电场中挪动，电场力必定做功。

( ×)(2) 电场力做功与重力做功近似，与初末地点相关，与路径没关。

( √)(3)电势有正、负，是矢量。

( ×)(4)在匀强电场中沿电场线方向，电势降低最快。

( √)(5)等势面上，不单各点电势同样，电场强度也必定同样。

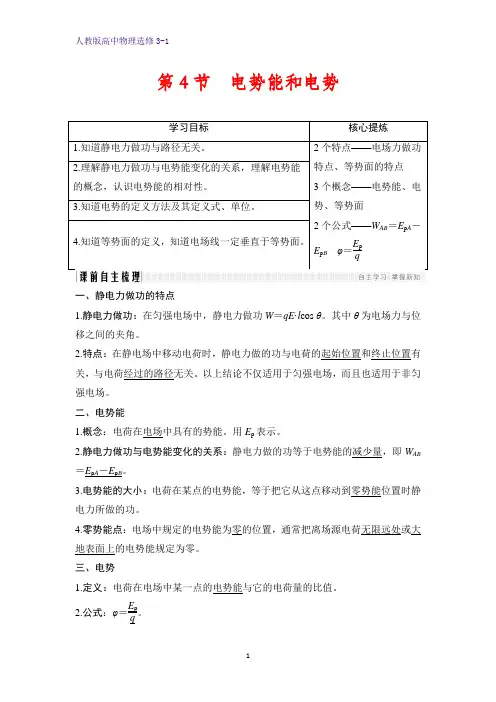

第4节电势能和电势学习目标核心提炼1.知道静电力做功与路径无关。

2个特点——电场力做功特点、等势面的特点3个概念——电势能、电势、等势面2个公式——W AB＝E p A－E p Bφ＝E pq2.理解静电力做功与电势能变化的关系，理解电势能的概念，认识电势能的相对性。

3.知道电势的定义方法及其定义式、单位。

4.知道等势面的定义，知道电场线一定垂直于等势面。

一、静电力做功的特点1.静电力做功：在匀强电场中，静电力做功W＝qE·l cos θ。

其中θ为电场力与位移之间的夹角。

2.特点：在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关。

以上结论不仅适用于匀强电场，而且也适用于非匀强电场。

二、电势能1.概念：电荷在电场中具有的势能。

用E p表示。

2.静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量，即W AB ＝E p A－E p B。

3.电势能的大小：电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力所做的功。

4.零势能点：电场中规定的电势能为零的位置，通常把离场源电荷无限远处或大地表面上的电势能规定为零。

三、电势1.定义：电荷在电场中某一点的电势能与它的电荷量的比值。

2.公式：φ＝E pq。

3.单位：伏特，符号是V。

4.特点(1)相对性：电场中各点电势的高低，与所选取的电势零点的位置有关。

(2)标量性：电势是标量，只有大小，没有方向，但有正、负。

5.与电场线的关系：沿电场线方向电势逐渐降低。

思考判断1.电场线密集处场强大，电势高(×)2.某点的场强为零，电荷在该点的电势能一定为零(×)3.某点的电势为零，电荷在该点的电势能一定为零(√)4.某一点的电势为零，其场强一定为零(×)5.电场力做功，电势能一定变化(√)四、等势面1.定义：电场中电势相等的各点构成的面。

2.等势面的特点(1)在同一等势面上移动电荷时静电力不做功。

高二物理选修3-1导学案班级姓名日期第四节电势能和电势(一)【学习目标】1、理解静电力做功的特点，电势能的概念，电势能与电场力做功的关系。

2、理解电势的概念，明确电势能、电势、静电力的功，电势能的关系，了解电势与电场线的关系，等势面的意义以及与电场线的关系。

3、理解掌握电势差的概念、定义式与应用。

【重点难点】重点：理解掌握电势能、电势、等势面的概念及意义。

难点：掌握电势能与做功的关系，并能用此解决相关问题。

【自主学习】静电力做功的特点：结合课本图1.4-1（右图）分析试探电荷q在场强为E的均强电场中沿不同路径从A运动到B电场力做功的情况。

1）q沿直线从A到B：＿＿＿＿＿＿＿＿2）q沿折线从A到M、再从M到B:＿＿＿＿＿＿＿＿3）q沿任意曲线线A到B：＿＿＿＿＿＿＿结论：在任何电场中，静电力移动电荷所做的功，只与＿＿＿＿＿＿＿有关，而与＿＿＿＿＿＿＿无关。

课堂学习一：电势能对比“重力势能的定义”；“重力做功与重力势能的变化关系”回答下列问题．问题1：什么是电势能？问题2：电场力做功与电势能变化的关系是怎样的？问题3：电势能的零点在什么地方？课堂学习二：电势问题：如图所示的匀强电场，场强为E，取O点为零势能点，A点距O点为l，AO连线与电场强度反方向的夹角为θ.电荷量分别为q和2q的电荷在A点的电势能为多少？电势能是否相同？电势能与电荷量的比值是否相同？课堂学习三:等势面问题1：类比于地图上的等高线，回答什么是等势面？问题2：为什么等势面一定跟电场线垂直？【课堂小结/本节知识网络】一、电势能与电场力做功：电场力做正功，电荷的电势能减小；电场力做负功，电荷的电势能增加。

电场力做多少功，电势能就变化多少。

在只受电场力作用下，电势能与动能相互转化，而它们的总量保持不变。

二、电势（相当于高度）零电势位置的规定：大地或无穷远默认为零，电场中某一点的电势的数值与零电势的选择有关，即电势的数值决定于零电势的选择。

选修3-1第一章1.4电势能、电势一【教材分析】本节内容为物理选修3－1中第一章静电场中第四节的教学内容，它处在电场强度之后，位于电势差之前，起到承上启下的作用。

它是课程教学中利用物理思维方法较多的一堂课，尤其是用类比的方法达到对新知识的探究，同时让学生就具体的物理知识迁移埋下思维铺垫。

教材从电场对电荷做功的角度出发，推知在匀强电场中电场力做功与移动电荷的路径无关。

进而指出这个结论对非匀强电场也是适用的，并与重力势能类比，说明电荷在电场中也是具有电势能。

电场力做功的过程就是电势能的变化量，而不能决定电荷在电场中某点的电势能的数值，因此有必要规定电势能零点。

对学生能力的提高和对知识的迁移、灵活运用给予了思维上的指导作用。

二【教学目标】1．知识与技能·理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。

·理解电势的概念，知道电势是描述电场的能的性质的物理量。

·明确电势能、电势、静电力的功、电势能的关系。

·了解电势与电场线的关系，了解等势面的意义及与电场线的关系。

2．过程与方法·通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。

·培养对知识的类比能力，以及对问题的分析、推理能力。

·通过学生的理论探究，培养学生分析问题、解决问题的能力。

培养学生利用物理语言分析、思考、描述概念和规律的能力。

3．情感、态度与价值观·尝试运用物理原理和研究方法解决一些与生产、生活相关的实际问题，增强科学探究的价值观。

利用知识类比和迁移激发学生学习兴趣，培养学生灵活运用知识和对科学的求知欲。

·利用等势面图象的对称美，形态美以获得美的享受、美的愉悦，自己画图，在学习知识的同时提高对美的感受力和鉴别力。

·在研究问题时，要培养突出主要矛盾，忽略次要因素的思维方法。

三【教学重点和难点】1．重点·理解掌握电势能、电势、等势面的概念及意义。

4 电势能和电势[学习目标] 1.知道静电力做功的特点，掌握静电力做功与电势能变化的关系.2.理解电势能、电势的概念，能根据电场线判断电势高低.3.知道什么是等势面，并能理解等势面的特点．一、静电力做功的特点1．静电力做功：在匀强电场中，静电力做功W ＝qEl cos θ.其中θ为静电力与位移之间的夹角． 2．特点：在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关． 二、电势能1．电势能：电荷在电场中具有的势能，用E p 表示．2．静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量． 表达式：W AB ＝E p A －E p B .⎩⎪⎨⎪⎧静电力做正功，电势能减少；静电力做负功，电势能增加. 3．电势能的大小：电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功． 4．电势能具有相对性电势能零点的规定：通常把电荷在离场源电荷无限远处或把电荷在大地表面上的电势能规定为零． 三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值． 2．公式：φ＝E p q.3．单位：国际单位制中，电势的单位是伏特，符号是V ，1 V ＝1 J/C.4．电势高低的判断：沿着电场线的方向电势逐渐降低．5．电势的标量性：电势是标量，只有大小，没有方向，但有正、负之分，电势为正表示比零电势高，电势为负表示比零电势低．6．电势的相对性：零电势点的规定原则，一般选大地或离场源电荷无限远处的电势为0，只有规定了电势零点才能确定某点的电势大小．四、等势面1．定义：电场中电势相同的各点构成的面．2．等势面的特点(1)在同一等势面上移动电荷时静电力不做功(选填“做功”或“不做功”)．(2)等势面一定跟电场线垂直，即跟电场强度的方向垂直．(3)电场线总是由电势高的等势面指向电势低的等势面．[即学即用]1．判断下列说法的正误．(1)电荷从电场中的A点运动到B点，路径不同，电场力做功的大小就可能不同．(×)(2)正电荷沿着电场线运动，电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功．(√)(3)电场力做正功，电荷的电势能减少，电场力做负功，电荷的电势能增加．(√)(4)正电荷和负电荷沿着电场线运动，电势能均减少．(×)(5)电荷在电势高处具有的电势能大．(×)(6)沿电场线方向电势降低，与试探电荷的电性无关．(√)2.如图1所示，把电荷量为－5×10－9 C的电荷，从电场中的A点移到B点，其电势能______(选填“增大”或“减小”)．若A点电势为φA＝15 V，B点电势为φB＝10 V，则电荷在A点和B 点具有的电势能分别为E p A＝__________ J，E p B＝__________ J，此过程电场力所做的功W AB ＝__________ J.图1答案增大－7.5×10－8－5×10－8－2.5×10－8解析电荷从A点移到B点，电场力做负功，电势能增大．E p A＝qφA＝－5×10－9×15 J＝－7.5×10－8 JE p B＝qφB＝－5×10－9×10 J＝－5×10－8 JW AB＝E p A－E p B＝－2.5×10－8 J.一、静电力做功与电势能[导学探究](1)如图2所示，试探电荷q在电场强度为E的匀强电场中，沿直线从A移动到B，静电力做的功为多少？若q沿折线AMB从A点移动到B点，静电力做的功为多少？图2(2)若q沿任意曲线从A点移动到B点，静电力做的功为多少？由此可得出什么结论？(3)对比电场力做功和重力做功的特点，它们有什么相同之处？重力做功引起重力势能的变化，电场力做功引起什么能的变化？答案(1)静电力F＝qE，静电力与位移夹角为θ，静电力对试探电荷q做的功W＝F·|AB|cos θ＝qE·|AM|.在线段AM上静电力做的功W1＝qE·|AM|，在线段MB上静电力做的功W2＝0，总功W＝W1＋W2＝qE·|AM|.(2)W＝qE·|AM|.电荷在匀强电场中沿不同路径由A点运动到B点，静电力做功相同．说明静电力做功与路径无关，只与初、末位置有关．(3)电场力做功与重力做功都与路径无关．电场力做功引起电势能的变化．[知识深化]1．静电力做功的特点(1)静电力做的功与电荷的起始位置和终止位置有关，但与具体路径无关，这与重力做功特点相似．(2)静电力做功的特点不受物理条件限制，不管静电力是否变化，是否是匀强电场，是直线运动还是曲线运动，静电力做功的特点不变．2．电势能(1)电势能是由电场和电荷共同决定的，是属于电荷和电场所共有的，我们习惯上说成电荷在电场中某点的电势能．(2)电势能是相对的，其大小与选定的参考点有关．确定电荷的电势能，首先应确定参考点，也就是零势能点的位置．(3)电势能是标量，有正负但没有方向．电势能为正值表示电势能大于参考点的电势能，电势能为负值表示电势能小于参考点的电势能．3．静电力做功与电势能变化的关系(1)W AB＝E p A－E p B.静电力做正功，电势能减小；静电力做负功，电势能增加．(2)正电荷在电势高的地方电势能大，而负电荷在电势高的地方电势能小．例1将带电荷量为6×10－6C的负电荷从电场中的A点移到B点，克服静电力做了3×10－5 J的功，再从B移到C，静电力做了1.2×10－5 J的功，则：(1)电荷从A移到B，再从B移到C的过程中电势能共改变了多少？(2)如果规定A点的电势能为零，则该电荷在B点和C点的电势能分别为多少？(3)如果规定B点的电势能为零，则该电荷在A点和C点的电势能分别为多少？答案见解析解析(1)W AC＝W AB＋W BC＝－3×10－5 J＋1.2×10－5 J＝－1.8×10－5 J.电势能增加了1.8×10－5 J.(2)如果规定A点的电势能为零，由公式得该电荷在B点的电势能为E p B＝E p A－W AB＝0－W AB ＝3×10－5 J.同理，C点的电势能为E p C＝E p A－W AC＝0－W AC＝1.8×10－5 J.(3)如果规定B点的电势能为零，则该电荷在A点的电势能为：E p A′＝E p B′＋W AB＝0＋W AB＝－3×10－5 J.C点的电势能为E p C′＝E p B′－W BC＝0－W BC＝－1.2×10－5 J.二、电势[导学探究]如图3所示的匀强电场，电场强度为E，取O点为零势能点，A点距O点的距离为l，AO连线与电场强度反方向的夹角为θ.图3(1)电荷量分别为q和2q的试探电荷在A点的电势能分别为多少？(2)电势能与电荷量的比值是否相同？(3)电势能与电荷量的比值与试探电荷的电荷量是否有关系？答案(1)电荷量为q和2q的试探电荷在A点的电势能分别为Eql cos θ、2Eql cos θ.(2)电势能与电荷量的比值相同，都为El cos θ.(3)与试探电荷的电荷量无关．[知识深化]1．电势的相对性：电场中某点的电势是相对的，它的大小和零电势点的选取有关．在物理学中，常取离场源电荷无限远处的电势为零，在实际应用中常取大地的电势为零．2．电场的固有性：电势φ是表示电场的能的性质的物理量，电场中某点的电势φ取决于电场本身，而与在该点是否放有电荷、电荷的电性及电荷量均无关．3．电势的标量性：电势虽然有正负，但电势是标量．电势为正值表示该点电势高于零电势，电势为负值表示该点电势低于零电势，正负号不表示方向．4．电势的定义式：φ＝E pq，公式中的E p 、q 在运算时均需代入正、负号．例2 如果把电荷量为q ＝1.0×10－8 C 的电荷从无限远处移到电场中的A 点，需要克服静电力做功W ＝1.2×10－4 J ，那么： (1)q 在A 点的电势能和A 点的电势各是多少？ (2)q 未移入电场前，A 点的电势是多少？ 答案 (1)1.2×10－4 J 1.2×104 V (2)1.2×104 V解析 (1)取无限远处的电势为零，电荷在无限远处的电势能也为零，即φ∞＝0，E p ∞＝0.由W∞A＝E p∞－E p A得E p A＝E p∞－W∞A＝0－(－1.2×10－4 J)＝1.2×10－4 J再由φA＝E p A得φA＝1.2×104 Vq(2)A点的电势是由电场本身决定的，跟A点是否有电荷存在无关，所以q未移入电场前，A 点的电势仍为1.2×104 V.例3将一正电荷从无穷远处移入电场中M点，电势能减少了8.0×10－9 J，若将另一等量的负电荷从无穷远处移入电场中的N点，电势能增加了9.0×10－9 J，则下列判断中正确的是()A．φM＜φN＜0 B．φN＞φM＞0C．φN＜φM＜0 D．φM＞φN＞0答案C解析取无穷远处电势为零，则正电荷在M点的电势能为－8×10－9 J，负电荷在N点的电势能为9×10－9 J ．由φ＝E pq 知，M 点的电势φM ＜0，N 点的电势φN ＜0，且|φN |＞|φM |，即φN ＜φM＜0，故C 正确．电势高低的判断方法1．电场线法：沿电场线方向，电势越来越低．2．电势能判断法：由φ＝E pq 知，对于正电荷，电势能越大，所在位置的电势越高；对于负电荷，电势能越小，所在位置的电势越高． 三、等势面[导学探究] (1)类比地图上的等高线，简述什么是等势面？(2)当电荷从同一等势面上的A 点移到B 点时，电荷的电势能是否变化？电场力做功情况如何？答案 (1)电场中电势相等的各点构成的面 (2)不发生变化 电场力不做功 [知识深化]1．等势面的特点及应用(1)在等势面上移动电荷时静电力不做功，电荷的电势能不变．(2)电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面，由此可以绘制电场线，从而可以确定电场的大体分布．(3)等差等势面密的地方，电场强度较强；等差等势面疏的地方，电场强度较弱，由等差等势面的疏密可以定性确定场强大小． (4)任意两个等势面都不相交． 2．几种常见电场的等势面(如图4所示)图4(1)点电荷的等势面是以点电荷为球心的一簇球面．(2)等量异号点电荷的等势面：点电荷的连线上，从正电荷到负电荷电势越来越低，中垂线是一条等势线．(3)等量同号点电荷的等势面：等量正点电荷连线的中点电势最低，两点电荷连线的中垂线上该点的电势最高，从中点沿中垂线向两侧，电势越来越低．等量负点电荷连线的中点电势最高，两点电荷连线的中垂线上该点的电势最低．从中点沿中垂线向两侧，电势越来越高．(4)匀强电场的等势面是垂直于电场线的一簇平行等间距的平面．例4空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图5所示，a、b、c、d为电场中的4个点．则()图5A．P、Q两点处的电荷等量同号B．a点和b点的电场强度相同C．c点的电势低于d点的电势D．负电荷从a到c，电势能减少答案 D解析根据题图可知，该电场是等量异号点电荷的电场，故A错误．根据电场的对称性，a、b两点的电场强度大小相等，而方向不同，故B错误．c点所在等势面距离P点(正电荷)比d 点所在等势面距离P点近，c点的电势较高，故C错误．负电荷从a到c，电场力做正功，所以电势能减少，故D正确．针对训练(多选)如图6所示，实线表示一簇关于x轴对称的等势面，在轴上有A、B两点，则()图6A．A点场强小于B点场强B．A点场强方向指向x轴负方向C．A点场强大于B点场强D．A点电势高于B点电势答案AD解析由于电场线与等势面总是垂直，所以B点电场线比A点密，B点场强大于A点场强，故A正确，C错误．电场线由电势高的等势面指向电势低的等势面，故B错误．由图中数据可知D正确.1．(静电力做功的特点)(多选)下列说法正确的是()A．电荷从电场中的A点运动到B点，路径不同，静电力做功的大小就可能不同B．电荷从电场中的某点出发，运动一段时间后，又回到了该点，则静电力做功为零C．正电荷沿着电场线运动，静电力对正电荷做正功，负电荷逆着电场线运动，静电力对负电荷做正功D．电荷在电场中运动，因为静电力可能对电荷做功，所以能量守恒定律在电场中并不成立答案BC解析静电力做功和电荷运动路径无关，故A错误；静电力做功只和电荷的初、末位置有关，所以电荷从某点出发又回到了该点，静电力做功为零，故B正确；正电荷沿电场线的方向运动，则正电荷受到的静电力和电荷的位移方向相同，故静电力对正电荷做正功，同理，负电荷逆着电场线的方向运动，静电力对负电荷做正功，故C正确；电荷在电场中运动虽然有静电力做功，但是电荷的电势能和其他形式的能之间的转化满足能量守恒定律，故D错误．2．(电势)(多选)关于电势，下列说法正确的是()A．电场中某点的电势大小等于单位正电荷从该点移动到零电势点时，电场力所做的功B．电场中某点的电势与零电势点的选取有关C．由于电势是相对的，所以无法比较电场中两点的电势高低D．电势是描述电场的能的性质的物理量答案ABD解析由电势的定义可知A正确；由于电势是相对量，电势的大小与零电势点的选取有关，故B正确；虽然电势是相对的，但电势的高低是绝对的，因此C错误；电势与电势能相联系，它是描述电场的能的性质的物理量，故D正确．3．(等势面)某电场中的等势面如图7所示，下列关于该电场的描述正确的是()图7A．A点的电场强度比C点的小B．负电荷在A点的电势能比在C点的电势能大C．电荷沿等势面AB移动的过程中，电场力始终不做功D．正电荷由A移动到C，电场力做负功答案 C解析由等势面与电场线密集程度的关系可知，等差等势面越密集的地方电场强度越大，故A点的电场强度比C点的大，A错误；负电荷在电势越高的位置电势能越小，B错误；沿等势面移动电荷，电场力不做功，C正确；正电荷由A移动到C，电场力做正功，D错误．4．(静电力做功与电势能的变化)(多选)如图8所示，a、b、c为电场中同一条电场线上的三点，其中c为a、b的中点．若一个运动的正电荷先后经过a、b两点，a、b两点的电势分别为φa＝－3 V，φb＝7 V，则()图8A．a点的场强一定小于b点的场强B．a点场强有可能等于b点场强C．正电荷在a点的动能小于在b点的动能D．正电荷在a点的电势能小于在b点的电势能答案BD解析沿电场线方向电势降低，由题意知电场线的方向向左，只有一条电场线，无法判断电场线的疏密，就无法判断两点场强的大小，故A错误，B正确．根据正电荷在电势高处电势能大，可知，正电荷从a点运动到b点的过程中克服电场力做功，电势能一定增大，而由能量守恒得知，其动能一定减小，故C错误，D正确．5．(静电力做功与电势能的变化)在电场中把一个电荷量为6×10－6 C的负电荷从A点移到B 点，克服静电力做功3×10－5 J，(1)电荷从A到B的过程中，电势能如何变化？变化了多少？(2)若规定B点的电势能为零，则电荷在A点的电势能为多大？答案(1)增加3×10－5 J(2)－3×10－5 J解析(1)电荷克服静电力做功，即静电力做负功，则W AB＝－3×10－5J．由W AB＝E p A－E p B 知，电势能增加了3×10－5 J.(2)若E p B＝0，则由W AB＝E p A－E p B得E p A＝－3×10－5 J.一、选择题考点一电势的概念及电势高低的判断1．(多选)关于电势的高低，下列说法正确的是()A．沿着电场线的方向电势逐渐降低B．电势降低的方向一定是电场线的方向C．正电荷只在电场力的作用下，一定向电势低的地方移动D．负电荷只在电场力的作用下，由静止释放，一定向电势高的地方移动答案AD解析沿着电场线的方向电势逐渐降低，故A正确；电势降低的方向不一定是电场线的方向，故B错误；若正电荷具有初速度，即使只受电场力作用，也可由低电势点向高电势点移动，故C错误；负电荷只在电场力的作用下由静止释放，一定向电势高的地方移动，故D正确．2.三个点电荷电场的电场线分布如图1所示，图中a、b两点处的场强大小分别为E a、E b，电势分别为φa、φb，则()图1A．E a>E b，φa>φb B．E a<E b，φa<φbC．E a>E b，φa<φb D．E a<E b，φa>φb答案 C解析由题图可知，a点附近的电场线比b点附近的电场线密，所以E a>E b，电场线由电势高的等势面指向电势低的等势面，a点所在等势面的电势一定低于b点所在的等势面的电势，即φb>φa，故选项C正确．3．下列四个图中，a、b两点电势相等、电场强度也相同的是(B中虚线为等势面，C、D中a、b两点在两点电荷连线的中垂线上且关于两点电荷的连线对称)()答案 D解析匀强电场的等势面是垂直于电场线的一簇等间距的平行平面，A中a、b两点不在同一等势面上，所以，这两点的电势是不相等的，但这两点的场强相等；B中a、b两点在同一个等势面上，电势相等，但这两点的场强大小相等、方向不同；C中a、b两点对称于两电荷的连线，所以电势相等，但在中垂线上场强的方向是平行于中垂线的，而且都指向外侧，故两点的场强方向不同；D中a、b两点的电势相等，而且场强的方向相同、大小相等，故本题选D. 4．图2甲中AB是某电场中的一条电场线．若将一负电荷从A点处由静止释放，负电荷沿电场线从A到B运动过程中的速度图象如图乙所示．关于A、B两点的电势高低和场强大小关系，下列说法中正确的是()图2A ．φA >φB ，E A >E BB ．φA >φB ，E A <E BC ．φA <φB ，E A >E BD ．φA <φB ，E A <E B答案 C解析 负电荷从A 由静止释放(初速度为0)后，能加速运动到B ，说明负电荷受到的电场力方向从A 指向B ，那么电场方向就是由B 指向A ，由于沿电场线方向电势逐渐降低，所以A 、B 两点的电势关系是φA <φB ，负电荷从A 运动到B 的过程中，它的加速度是逐渐减小的(题图乙中曲线切线的斜率表示加速度)，由牛顿第二定律知，负电荷从A 到B 时，受到的电场力是逐渐减小的，由E ＝F q知，E A >E B ，C 正确． 考点二 电场力做功与电势能的变化5．在静电场中，将一正电荷从a 点移到b 点，电场力做了负功，则( )A ．该电荷的电势能一定减小B ．b 点的电势一定比a 点高C ．电场线方向一定从b 指向aD ．b 点的电场强度一定比a 点大答案 B解析 电场力做负功，电势能一定增加，A 项错误；由φ＝E p q知，正电荷在电势能越大处电势越高，B 项正确；b 点电势高于a 点，但电场线方向不一定从b 指向a ，C 项错误；场强大小与电势高低无关，D 项错误．6．(多选)如图3所示，固定在Q 点的正点电荷的电场中有M 、N 两点，已知MQ ＜NQ .下列叙述正确的是()图3A．若把一正的点电荷从M点沿直线移到N点，则静电力对该电荷做正功，电势能减少B．若把一正的点电荷从M点沿直线移到N点，则该电荷克服静电力做功，电势能增加C．若把一负的点电荷从M点沿直线移到N点，则静电力对该电荷做正功，电势能减少D．若把一负的点电荷从M点沿直线移到N点，再从N点沿不同路径移回到M点，则该电荷克服静电力做的功等于静电力对该电荷所做的功，电势能不变答案AD解析由正点电荷产生的电场的特点可知，M点的电势高，N点的电势低，所以将正的点电荷从M点移到N点，静电力做正功，电势能减小，故A项正确，B项错误；将负的点电荷由M点移到N点，克服静电力做功，电势能增加，故C项错误；静电力做功与路径无关，负点电荷又回到M点，则整个过程中静电力做功为零，电势能不变，故D项正确．7．(多选)两个带等量正电的点电荷，固定在图4中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A为MN上的一点．一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则()图4A．q由A向O的运动是匀加速直线运动B．q由A向O运动的过程电势能逐渐减小C．q运动到O点时的动能最大D．q运动到O点时电势能为零答案BC解析q由A向O运动的过程中，电场力的方向始终由A指向O，但力的大小变化，所以电荷q做变加速直线运动，电场力做正功，q通过O点后在电场力的作用下做变减速运动，所以q到O点时速度最大，动能最大，电势能最小，因无限远处的电势为零，则O点的电势φ>0，所以q在O点的电势能不为零，故选项B、C正确，选项A、D错误．考点三等势面、电场力做功与电势能、电势的综合8.如图5所示，实线为一正点电荷的电场线，虚线为其等势面．A、B是同一等势面上的两点，C为另一等势面上的一点，下列判断正确的是()图5A．A点场强与B点场强相同B．C点电势高于B点电势C．将电子从A点沿虚线移到B点，电场力不做功D．将质子从A点移到C点，其电势能增加答案 C解析A、B两点场强大小相等、方向不同，A项错误；A、B两点电势相等，均高于C点电势，B项错误；A、B在同一等势面上，将电子从A点沿虚线移到B点，电势能不变，电场力不做功，C项正确；由于φA＞φC，质子带正电，故由A点到C点，质子的电势能减少，D 项错误．9.某导体置于电场后周围的电场分布情况如图6所示，图中虚线表示电场线，实线表示等势面，A、B、C为电场中的三个点．下列说法正确的是()图6A．A点的电场强度大于B点的电场强度B．A点的电势高于B点的电势C．将负电荷从A点移到B点，电场力做正功D．将正电荷从A点移到C点，电荷的电势能减小答案 B10.如图7所示，一带电粒子在电场中沿曲线AB运动，从B点穿出电场，a、b、c、d为该电场中的等势面，这些等势面都是等间距、互相平行的竖直平面，不计粒子所受重力，则()图7A．该粒子一定带负电B．此电场不一定是匀强电场C．该电场的电场线方向一定水平向左D．粒子在电场运动过程中动能不断减少答案 D解析由于不能确定电场线方向，故不能确定粒子所带电性，A、C错误；等势面等间距、互相平行，故一定是匀强电场，B错误；粒子所受电场力一定沿电场线指向轨迹凹侧，而电场线和等势面垂直，由此可确定电场力一定做负功，故动能不断减少，D正确．11．(多选)如图8所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为φa、φb和φc，且φa＞φb＞φc.一带正电的粒子射入该电场中，其运动轨迹如图中KLMN所示，可知()图8A．粒子从K到L的过程中，电场力做负功B．粒子从L到M的过程中，电场力做负功C．粒子从K到L的过程中，电势能增加D．粒子从L到M的过程中，动能减少答案AC12.(多选)位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图9所示，图中实线表示等势线，则()图9A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点，电势能先减小后增大答案CD解析a、b两点场强方向不同，A项错误．c点电势低于d点，正电荷从c点移到d点，即正电荷向高电势处移动，电场力做负功，B项错误．a点电势低于c点，从a到c，把负电荷移向高电势，电场力做正功，C项正确．从e到f，电势先变低后变高，故沿此方向移动正电荷，电场力先做正功后做负功，电势能先减小后增大，D项正确．二、非选择题13．(电场力做功与电势能的变化)如图10所示的匀强电场中，有A、B、C三点，AB＝5 cm，BC＝12 cm，其中AB沿电场方向，BC和电场方向成60°角．一个电荷量为q＝4×10－8 C的正电荷从A移到B，电场力做功为W1＝1.2×10－7 J．求：图10(1)匀强电场的电场强度E 的大小．(2)该电荷从B 到C ，电荷的电势能改变多少？答案 (1)60 N/C (2)减少1.44×10－7 J解析 (1)由W 1＝qE ·AB 得，该电场的电场强度大小为：E ＝W 1q ·AB ＝ 1.2×10－74×10－8×5×10－2N /C ＝60 N/C (2)该电荷从B 到C ，电场力做功为：W 2＝F ·BC ·cos 60°＝qE ·BC ·cos 60°＝4×10－8×60×12×10－2×0.5 J ＝1.44×10－7 J 所以，该过程电荷的电势能减少1.44×10－7 J.14．(电场力做功与电势能的变化)电荷量为q ＝1×10－4 C 的带正电小物块置于粗糙的绝缘水平面上，所在空间存在沿水平方向的匀强电场，场强E 与时间t 的关系及物块速度v 与时间t 的关系分别如图11甲、乙所示，若重力加速度g 取10 m/s 2，求：图11(1)物块的质量m ；(2)物块与水平面之间的动摩擦因数；(3)物块运动2 s 过程中，其电势能的改变量． 答案 (1)0.5 kg (2)0.4 (3)电势能减少7 J 解析 (1)、(2)由题图可知：E 1＝3×104 N/C ，E 2＝2×104 N/C ，a 1＝2 m/s 2. E 1q －μmg ＝ma 1①E 2q －μmg ＝0②由①②代入数据得：m ＝0.5 kg ，μ＝0.4.(3)物块运动2 s 过程中，电场力做功W ＝E 1ql 1＋E 2ql 2＝3×104×1×10－4×12×2×12 J ＋2×104×1×10－4×2×1 J ＝7 J. 则电势能减少7 J.。
