金相试样的制备及金相组织观察

金相实验过程金相实验是金属材料分析中常用的一种方法，用于观察和分析金属材料的组织结构。

通过金相实验，可以揭示金属材料的晶粒大小、晶体结构、组织均匀性以及存在的缺陷等信息。

金相实验通常分为样品制备、腐蚀处理、组织观察和分析几个步骤。

下面将详细介绍金相实验的过程。

1. 样品制备需要从金属材料中切取代表性的样品。

样品应选择尺寸适中、表面平整的部分。

对于大型的金属工件，可以使用切割机或钻孔机进行切割。

对于小型的金属样品，可以使用金相切割机进行切割，保证切口平整。

切割完成后，需要将样品进行封装，以防止氧化和污染。

2. 腐蚀处理经过切割得到的金属样品表面通常有氧化层或其他污染物。

为了能够清晰地观察金属的组织结构，需要对样品进行腐蚀处理。

腐蚀处理的方法有很多种，常用的包括酸蚀和电解腐蚀。

酸蚀是将样品放入适当的酸液中，通过化学反应去除氧化层或其他污染物。

而电解腐蚀是将样品作为阳极，通过电流作用在电解液中进行腐蚀，可以更加精确地控制腐蚀速度和效果。

3. 组织观察经过腐蚀处理后，样品的组织结构就能够清晰地展现出来。

在金相实验中，组织观察通常采用金相显微镜。

金相显微镜是一种专门用于观察金属材料组织结构的光学显微镜，它能够放大样品并产生清晰的图像。

通过金相显微镜，可以观察到金属样品中的晶粒、晶界、孪晶等微观结构。

为了更好地观察，可以使用不同的显微镜放大倍数和不同的光源。

4. 分析与评价观察到金属样品的组织结构后，需要进行进一步的分析与评价。

这里涉及到对金属材料的晶粒大小、晶体结构、组织均匀性等特征进行定性和定量的分析。

可以使用计算机辅助的图像处理软件进行图像分析，例如测量晶粒大小、计算相体积分布等。

还可以结合金属材料的力学性能和使用条件，对组织结构进行定性评价，判断其是否满足要求。

5. 总结及观点金相实验是进行金属材料分析不可或缺的方法之一。

通过金相实验，可以了解金属材料的微观组织结构，并从中获取有关材料性能和加工性能的信息。

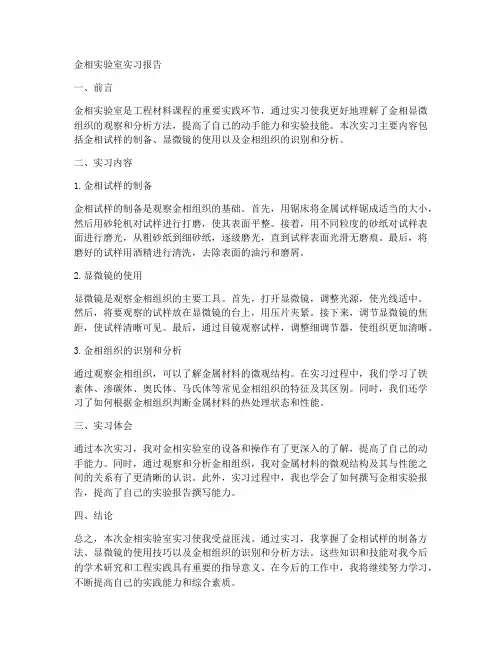

金相实验室实习报告一、前言金相实验室是工程材料课程的重要实践环节，通过实习使我更好地理解了金相显微组织的观察和分析方法，提高了自己的动手能力和实验技能。

本次实习主要内容包括金相试样的制备、显微镜的使用以及金相组织的识别和分析。

二、实习内容1.金相试样的制备金相试样的制备是观察金相组织的基础。

首先，用锯床将金属试样锯成适当的大小，然后用砂轮机对试样进行打磨，使其表面平整。

接着，用不同粒度的砂纸对试样表面进行磨光，从粗砂纸到细砂纸，逐级磨光，直到试样表面光滑无磨痕。

最后，将磨好的试样用酒精进行清洗，去除表面的油污和磨屑。

2.显微镜的使用显微镜是观察金相组织的主要工具。

首先，打开显微镜，调整光源，使光线适中。

然后，将要观察的试样放在显微镜的台上，用压片夹紧。

接下来，调节显微镜的焦距，使试样清晰可见。

最后，通过目镜观察试样，调整细调节器，使组织更加清晰。

3.金相组织的识别和分析通过观察金相组织，可以了解金属材料的微观结构。

在实习过程中，我们学习了铁素体、渗碳体、奥氏体、马氏体等常见金相组织的特征及其区别。

同时，我们还学习了如何根据金相组织判断金属材料的热处理状态和性能。

三、实习体会通过本次实习，我对金相实验室的设备和操作有了更深入的了解，提高了自己的动手能力。

同时，通过观察和分析金相组织，我对金属材料的微观结构及其与性能之间的关系有了更清晰的认识。

此外，实习过程中，我也学会了如何撰写金相实验报告，提高了自己的实验报告撰写能力。

四、结论总之，本次金相实验室实习使我受益匪浅。

通过实习，我掌握了金相试样的制备方法、显微镜的使用技巧以及金相组织的识别和分析方法。

这些知识和技能对我今后的学术研究和工程实践具有重要的指导意义。

在今后的工作中，我将继续努力学习，不断提高自己的实践能力和综合素质。

竭诚为您提供优质文档/双击可除金相组织观察实验报告篇一：金相试样制备试验报告金相试样的制备一、实验目的（1）了解金相显微试样制备原理，熟悉金相显微试样的制备过程。

（2）初步掌握金相显微试样的制备方法。

二、实验原理金相试样制备金相试样制备过程一般包括：取样、粗磨、细磨、抛光和浸蚀五个步骤。

1.取样从需要检测的金属材料和零件上截取试样称为"取样"。

取样的部位和磨面的选择必须根据分析要求而定。

截取方法有多种，对于软材料可以用锯、车、刨等方法；对于硬材料可以用砂轮切片机或线切割机等切割的方法，对于硬而脆的材料可以用锤击的方法。

无论用哪种方法都应注意，尽量避免和减轻因塑性变形或受热引起的组织失真现象。

试样的尺寸并无统一规定，从便于握持和磨制角度考虑，一般直径或边长为15~20mm，高为12~18mm比较适宜。

对那些尺寸过小、形状不规则和需要保护边缘的试样，可以采取镶嵌或机械夹持的办法。

金相试样的镶嵌，是利用热塑性塑料(如聚氯乙烯)，热凝性塑料(如胶木粉)以及冷凝性塑料(如环氧树脂+固化剂)作为填料进行的。

前两种属于热镶填料，热镶必须在专用设备一镶嵌机上进行。

第三种属于冷镶填料，冷镶方法不需要专用设备，只将适宜尺寸(约φl5~20mm)的钢管、塑料管或纸壳管放在平滑的塑料(或玻璃)板上，试样置于管内待磨面朝下倒入填料，放置一段时间凝固硬化即可。

2.粗磨粗磨的目的主要有以下三点：1)修整有些试样，例如用锤击法敲下来的试样，形状很不规则，必须经过粗磨，修整为规则形状的试样；2)磨平无论用什么方法取样，切口往往不十分平滑，为了将观察面磨平，同时去掉切割时产生的变形层，必须进行粗磨；3)倒角在不影响观察目的的前提下，需将试样上的棱角磨掉，以免划破砂纸和抛光织物。

黑色金属材料的粗磨在砂轮机上进行，具体操作方法是将试样牢牢地捏住，用砂轮的侧面磨制。

在试样与砂轮接触的一瞬间，尽量使磨面与砂轮面平行，用力不可过大。

金相试样的制备及显微组织观察
金相试样的制备及显微组织观察是一种常用的金属材料性质研究方法。

下面是金相试样的制备及显微组织观察的基本步骤：
1. 试样的制备：
a. 选择要研究的金属材料，通常需要将大块材料裁剪成适当的尺寸，以便于后续加工。

b. 用砂纸或砂轮对试样进行打磨，以去除表面的氧化层或污染物。

c. 用酸洗或腐蚀剂对试样进行清洁，以去除表面的氧化物和污染物。

2. 试样的加工：
a. 利用车床、磨床或剪切机等设备将试样加工成所需要的形状和尺寸，通常需要将试样切割成小片。

b. 如果试样太硬或太大，可以借助切割机、电火花加工等方法进行切割。

3. 试样的打磨与光洁处理：
a. 用相应的砂纸、砂轮或抛光机对试样进行打磨，以去除加工留下的划痕或凸起的表面。

b. 利用抛光机或其他设备对试样进行抛光，使其表面平整、光滑。

4. 试样的腐蚀处理：
a. 将试样放入相应的腐蚀液中进行腐蚀处理，以便于观察該金属材料的显微组织特点。

b. 选择合适的腐蚀液和腐蚀时间，以获得清晰、有代表性的显微组织。

5. 显微组织观察：
a. 用光学显微镜观察试样的显微组织，通常使用透射光学显微镜、透射电子显微镜或扫描电子显微镜等设备进行观察。

b. 观察试样的晶粒结构、晶界、相分布、孪晶等显微组织特征，并进行记录和分析。

金相试样的制备及金相组织观察一、实验目的2.从不同方向观察不同细节部位的组织结构特征；3.观察不同材质在金相显微镜下的差异。

二、实验原理金相试样制备及组织观察是对材料内部微观组织结构的研究。

针对不同材料，制备方法也不同，但基本步骤相似。

主要步骤包括：1.切割：将待测材料切割成不同大小形状的块、片或棒状样品，以便于后续的纵、横面研磨和抛光。

2.粗磨：先用最大粒度的研磨纸在磨料板上磨平样品表面，以去除材料表面上的粗糙度。

3.细磨：再用粗度更小的研磨纸进行细磨，使样品表面更加平整光滑。

这样，材料内部的组织结构才能清晰地展现在显微镜下。

4.抛光：在细磨后，用抛光机将样品表面抛光，去除最后的研磨痕迹，并使表面更加光滑。

5.腐蚀：若试样处理后表面存在氧化层，则可以使用相应的腐蚀液进行去除以得到漂亮的图片。

6.显微观察：在显微镜下，通过变换倍数和调节成像参数，观察和记录试样不同部位的组织结构。

三、实验器材1.金相显微镜2.金相试样制备设备（磨料机、抛光机、腐蚀装置等）3.不同粒度的研磨纸和抛光液4.不同腐蚀液5.样品切割机（或金属锯）四、实验步骤2.粗磨和细磨：将样品放在磨料机上，进行粗磨和细磨，使其表面光滑平整。

4.腐蚀：将样品浸泡在腐蚀液中，去除表面氧化层。

5.洗净：用去离子水将样品洗净。

6.干燥：将样品用吸水纸擦干，然后放在干燥箱中干燥。

五、实验结果及分析1.对不同材质，在金相显微镜下观察到的组织结构差异明显，这是由于材料的不同组分和热处理状态等因素影响。

2.通过调节金相显微镜的倍数和成像参数，可以从不同角度观察不同部位的组织结构特征，得到更加详细的组织信息。

3.在纵横向观察组织结构时，由于材料的晶粒大小和方向不同，不同部位的组织结构存在差异，需要综合考虑各种因素，以准确地描述材料内部的微观组织结构。

4.通过金相试样制备和组织观察，可以研究材料的晶体结构、晶粒大小和分布、相变和组织缺陷等一系列微观组织特征，从而分析材料的性能和失效机制，对材料的研究和应用有重要意义。

一、实验名称金相试样的制备与观察二、实验目的1. 掌握金相试样制备的基本操作方法。

2. 熟悉金相显微镜的使用方法。

3. 认识金属材料的金相组织，并分析其与材料性能之间的关系。

4. 培养实验操作能力和科学分析能力。

三、实验原理金相实验是研究金属材料微观组织结构的重要手段。

通过制备金相试样，利用金相显微镜观察其微观组织，可以了解金属材料的成分、组织结构和性能之间的关系。

四、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、切割机、腐蚀剂、显微镜载物台等。

2. 材料：金属试样（如钢、铝、铜等）、砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液等。

五、实验步骤1. 试样切割：将金属试样切割成所需尺寸的薄片。

2. 试样磨光：将切割好的试样在砂轮机上磨光，直至表面平整光滑。

3. 试样腐蚀：将磨光后的试样浸入腐蚀液中，观察试样表面颜色变化，直至达到所需腐蚀程度。

4. 试样抛光：将腐蚀后的试样在抛光机上抛光，直至表面光亮。

5. 试样观察：将抛光后的试样放置在显微镜载物台上，调整显微镜，观察其微观组织。

六、实验结果与分析1. 观察到的金属试样微观组织：- 钢试样：观察到了珠光体、渗碳体和铁素体等组织。

- 铝试样：观察到了α相和β相等组织。

- 铜试样：观察到了单相固溶体和析出相等组织。

2. 分析：- 钢试样：珠光体是钢中的主要强化相，渗碳体和铁素体对其性能也有一定影响。

- 铝试样：α相是铝的主要固溶强化相，β相对其性能也有影响。

- 铜试样：单相固溶体是铜的主要固溶强化相，析出相对其性能也有影响。

七、实验结论1. 通过金相实验，掌握了金相试样制备的基本操作方法。

2. 熟悉了金相显微镜的使用方法，能够观察金属材料的微观组织。

3. 认识了金属材料的金相组织，并分析了其与材料性能之间的关系。

八、实验体会1. 金相实验是研究金属材料微观组织结构的重要手段，对于了解材料性能具有重要意义。

2. 在实验过程中，要注意操作规范，确保实验结果的准确性。

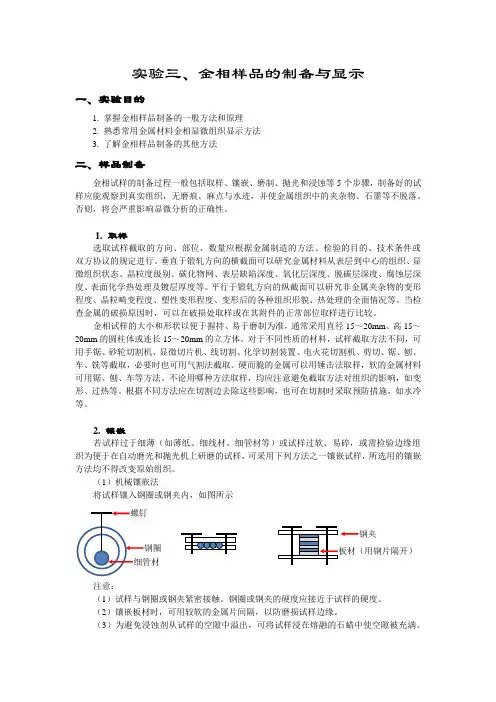

实验三、金相样品的制备与显示一、实验目的1. 掌握金相样品制备的一般方法和原理2. 熟悉常用金属材料金相显微组织显示方法3. 了解金相样品制备的其他方法二、样品制备金相试样的制备过程一般包括取样、镶嵌、磨制、抛光和浸蚀等5个步骤，制备好的试样应能观察到真实组织，无磨痕、麻点与水迹，并使金属组织中的夹杂物、石墨等不脱落。

否则，将会严重影响显微分析的正确性。

1. 取样选取试样截取的方向、部位、数量应根据金属制造的方法、检验的目的、技术条件或双方协议的规定进行。

垂直于锻轧方向的横截面可以研究金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理及镀层厚度等。

平行于锻轧方向的纵截面可以研究非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等。

当检查金属的破损原因时，可以在破损处取样或在其附件的正常部位取样进行比较。

金相试样的大小和形状以便于握持、易于磨制为准，通常采用直径15～20mm 、高15～20mm 的圆柱体或连长15～20mm 的立方体。

对于不同性质的材料，试样截取方法不同，可用手锯、砂轮切割机、显微切片机、线切割、化学切割装置、电火花切割机、剪切、锯、刨、车、铣等截取，必要时也可用气割法截取。

硬而脆的金属可以用锤击法取样，软的金属材料可用锯、刨、车等方法。

不论用哪种方法取样，均应注意避免截取方法对组织的影响，如变形、过热等。

根据不同方法应在切割边去除这些影响，也可在切割时采取预防措施，如水冷等。

2. 镶嵌若试样过于细薄（如薄纸、细线材、细管材等）或试样过软、易碎，或需检验边缘组织为便于在自动磨光和抛光机上研磨的试样，可采用下列方法之一镶嵌试样，所选用的镶嵌方法均不得改变原始组织。

（1）机械镶嵌法将试样镶入钢圈或钢夹内，如图所示注意：（1）试样与钢圈或钢夹紧密接触。

钢圈或钢夹的硬度应接近于试样的硬度。

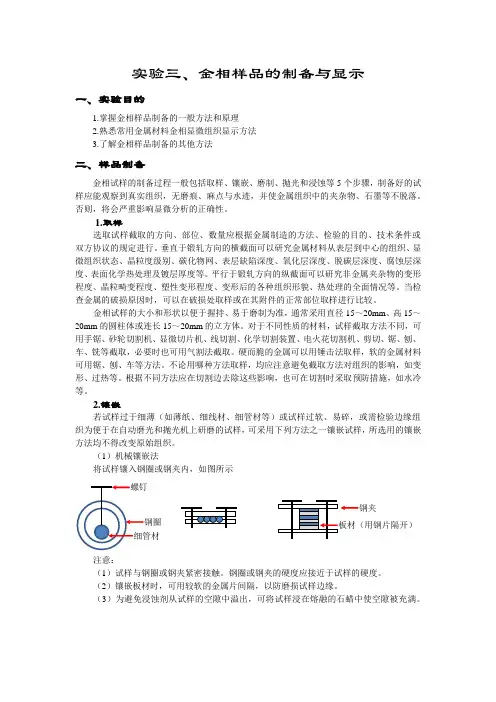

实验三、金相样品的制备与显示一、实验目的1.掌握金相样品制备的一般方法和原理2.熟悉常用金属材料金相显微组织显示方法3.了解金相样品制备的其他方法二、样品制备金相试样的制备过程一般包括取样、镶嵌、磨制、抛光和浸蚀等5个步骤，制备好的试样应能观察到真实组织，无磨痕、麻点与水迹，并使金属组织中的夹杂物、石墨等不脱落。

否则，将会严重影响显微分析的正确性。

1.取样选取试样截取的方向、部位、数量应根据金属制造的方法、检验的目的、技术条件或双方协议的规定进行。

垂直于锻轧方向的横截面可以研究金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理及镀层厚度等。

平行于锻轧方向的纵截面可以研究非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等。

当检查金属的破损原因时，可以在破损处取样或在其附件的正常部位取样进行比较。

金相试样的大小和形状以便于握持、易于磨制为准，通常采用直径15～20mm 、高15～20mm 的圆柱体或连长15～20mm 的立方体。

对于不同性质的材料，试样截取方法不同，可用手锯、砂轮切割机、显微切片机、线切割、化学切割装置、电火花切割机、剪切、锯、刨、车、铣等截取，必要时也可用气割法截取。

硬而脆的金属可以用锤击法取样，软的金属材料可用锯、刨、车等方法。

不论用哪种方法取样，均应注意避免截取方法对组织的影响，如变形、过热等。

根据不同方法应在切割边去除这些影响，也可在切割时采取预防措施，如水冷等。

2.镶嵌若试样过于细薄（如薄纸、细线材、细管材等）或试样过软、易碎，或需检验边缘组织为便于在自动磨光和抛光机上研磨的试样，可采用下列方法之一镶嵌试样，所选用的镶嵌方法均不得改变原始组织。

（1）机械镶嵌法将试样镶入钢圈或钢夹内，如图所示注意：（1）试样与钢圈或钢夹紧密接触。

钢圈或钢夹的硬度应接近于试样的硬度。

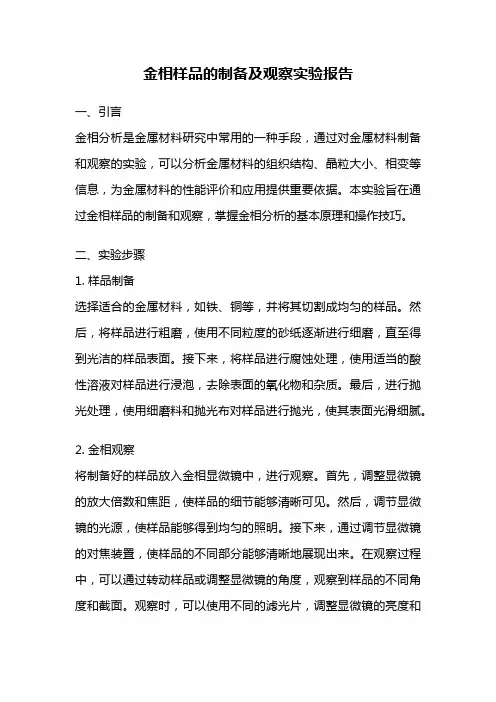

金相样品的制备及观察实验报告一、引言金相分析是金属材料研究中常用的一种手段，通过对金属材料制备和观察的实验，可以分析金属材料的组织结构、晶粒大小、相变等信息，为金属材料的性能评价和应用提供重要依据。

本实验旨在通过金相样品的制备和观察，掌握金相分析的基本原理和操作技巧。

二、实验步骤1. 样品制备选择适合的金属材料，如铁、铜等，并将其切割成均匀的样品。

然后，将样品进行粗磨，使用不同粒度的砂纸逐渐进行细磨，直至得到光洁的样品表面。

接下来，将样品进行腐蚀处理，使用适当的酸性溶液对样品进行浸泡，去除表面的氧化物和杂质。

最后，进行抛光处理，使用细磨料和抛光布对样品进行抛光，使其表面光滑细腻。

2. 金相观察将制备好的样品放入金相显微镜中，进行观察。

首先，调整显微镜的放大倍数和焦距，使样品的细节能够清晰可见。

然后，调节显微镜的光源，使样品能够得到均匀的照明。

接下来，通过调节显微镜的对焦装置，使样品的不同部分能够清晰地展现出来。

在观察过程中，可以通过转动样品或调整显微镜的角度，观察到样品的不同角度和截面。

观察时，可以使用不同的滤光片，调整显微镜的亮度和对比度，以获得更好的观察效果。

三、观察结果通过金相观察，可以得到金属材料的组织结构和晶粒大小等信息。

在观察过程中，可以看到金属样品的晶粒呈现出不同的形状和大小，如颗粒状、板状、纤维状等。

同时，还可以观察到金属材料中的相变和晶界等特征。

观察结果的描述应准确详细，包括晶粒的尺寸分布、晶粒的形状、晶界的数量和分布等信息。

四、实验分析与讨论通过金相观察结果的分析与讨论，可以对金属材料的组织结构和性能进行评价和研究。

例如，通过观察晶粒的尺寸和形状，可以判断金属材料的晶粒长大机制和晶界的稳定性。

通过观察相变和晶界的存在，可以分析金属材料的相变过程和晶界对材料性能的影响。

同时，还可以对样品的制备工艺和观察结果进行分析，提出改进的建议和措施。

五、实验结论通过金相样品的制备和观察实验，我们可以初步了解金属材料的组织结构、晶粒大小和相变等信息。

金相试样的制备及金相组织观察金相试样是金相学中的重要实验手段，用于观察金属材料的晶体结构、相组成和组织形态等信息。

下面我们将介绍金相试样的制备方法及金相组织观察过程。

一、金相试样的制备方法1.试样的切割：首先需要从金属材料中切割出代表性的试样。

切割试样时应注意保持试样尺寸的标准，确保试样的大小符合实验要求。

2.粗磨：经切割获得的试样通常都有较粗糙的表面。

因此需要进行粗磨，以便进一步处理。

粗磨可以使用粗磨纸或砂轮进行，以去除试样表面粗糙度和切割留下的锋利边缘。

3.嵌埋：经过粗磨后的试样需要进行嵌埋。

嵌埋是将试样固定在一个透明的树脂中，以便进行后续的研磨和观察。

常用的嵌埋材料有环氧树脂和酚醛树脂。

4.精磨：嵌埋好的试样需要进行精磨，使试样表面更加光滑细腻。

精磨可以使用细磨纸或细磨粉进行，常见的精磨粉有二氧化硅粉和氧化铝粉。

5.抛光：精磨后的试样表面通常仍然存在一些微小的研磨痕迹和表面附带物。

为了进一步减小试样表面的痕迹和提高试样表面的光洁度，可以进行抛光。

抛光可以使用砂轮、刚玉研磨粉或抛光膏进行。

6.腐蚀：一些试样需要进行腐蚀处理，以便观察金相组织。

腐蚀可以通过直接浸泡试样在腐蚀剂中，或者使用腐蚀电解槽进行。

7.清洗：试样制备完成后，需用酒精/丙酮和超声清洗剂进行清洗，以彻底清除试样表面的污染物和残留物。

最后使用纯酒精对试样进行干燥。

二、金相组织观察过程1.试样装入金相显微镜：制备好的金相试样需要装入金相显微镜进行观察。

可以将试样固定在显微镜的试样夹上，并通过显微镜的调节装置使试样位于镜头的焦点上。

2.调焦：通过调节显微镜的焦距，使试样清晰可见。

根据试样的形状和纵深，需要调整显微镜的焦距，以确保试样表面和内部的细节都能清晰显示。

3.选择放大倍率：根据所需观察的试样细节，选择合适的放大倍率进行观察。

通常金相显微镜的放大倍率范围从10倍至1000倍不等。

4.观察金相组织：通过显微镜观察试样中的金相组织。

金相试验报告一、实验名称金相试样的制备与观察二、实验项目简介通过制备试样，并在显微镜下观察XXX的金相组织，使学生掌握金相试样制备的方法，认识XXX的金相组织和形态特征，建立成分与组织之间相互关系的概念。

三、实验目的1. 掌握铝合金的制备过程和抛光机等仪器设备的使用方法；2. 掌握金相显微镜的使用方法；3. 认识铝合金的金相组织；4. 结合理论，理解铝合金成分与组织之间的相互关系四、实验要求1对实验原理与方法的要求：要求学生掌握相关教材的基本知识，通过查阅手册和文献了解相关材料常规的金相组织，对有关名词、概念有清楚地认识，了解观察显微组织的原理、方法和作用。

2对操作技能与仪器设备的要求：要求学生有较强的动手能力，了解砂纸的型号和使用，熟悉抛光机和显微镜的使用，会判断试样制备的好坏。

仪器设备：砂轮机、砂纸、抛光机、金相显微镜等。

3对实验报告的要求：1. 记录实验过程；2. 根据金相照片分析成分和金相组织的关系；3. 要求用正规实验报告纸，书写清晰。

五、实验所用仪器设备及材料1. 设备：金相显微镜、抛光机、砂轮机。

2. 各号金相砂纸、抛光布、脱脂棉、3~5﹪硝酸酒精溶液、试样（成分：xxxxx ）。

六、 实验步骤(1) 金相显微试样的制备金相试样的制备包括取样、磨制、抛光和浸蚀等步骤。

金相试样的制备过程主要步骤本实验金相试样制备过程的步骤如下:1. 取样试样的选取应根据被检验材料或零件的特点，取其有代表性的部位。

例如研究零件的失效原因时，应在失效部位取样，并在完好部位取样，以便对比分析。

对于铸造合金，考虑到组织的不均匀性，应从表层到中心各个部位进行选取。

对于轧材，研究表层缺陷和夹杂物的分布时应横向取样；研究夹杂物类型、形状、变形程度、带状组织时应纵向取样。

对一般热处理后的零件，由于组织均匀，可任意取样取样时应保证试样观察面不发生组织变化，试样尺寸不宜过大或过小，一般以手拿方便即可，其形状以便于观察为宜。

金相显微样品的制备及金相显微镜的使用实验一、实验目的1. 掌握金相样品的制备过程和基本方法；2. 了解金相显微镜的基本原理、构造，掌握显微镜的正确使用。

二、实验原理利用金相显微镜观察金相试样的组织或缺陷的方法称为金相显微分析。

它是研究金属材料微观结构最基本的一种实验技术，在金属材料研究领域中占有很重要的地位。

在现代金相显微分析中，使用的主要仪器有光学显微镜和电子显微镜。

这里仅对常用的光学金相显微镜作一般介绍。

（一）显微镜的基本原理、构造及使用1. 显微镜的基本原理最简单的显微镜可以仅由两个透镜组成。

图1-1为相显微镜成像的光学原理示意图。

图中AB 为被观察的物体，对着被观察物体的透镜O1叫物镜；对着人眼的透镜O2叫目镜。

物镜使物体AB 形成放大的倒立实像A'B'，目镜再将A'B'放大成仍然倒立的虚像A"B"。

其位置正好在人眼的明视距离（约250mm ）处。

在显微镜中所观察的就是这个虚像A"B"。

(1) 显微镜的放大倍数放大倍数由下式确定：目物目物f D f L M M M ⋅=⨯= 式中：M —显微镜总放大倍数；图1.1 成像光学原理M 物—物镜的放大倍数；M 目—目镜的放大倍数；f 物—物镜的焦距；f 目—目镜的焦距；L —显微镜的光学镜筒长度；D —明视距离（250mm ）。

由上式可知：f 物 、f 目越短或L 越长，则显微镜的放大倍数越大。

(2) 物镜的鉴别率物镜的鉴别率是指物镜能清晰分辨试样两点间最小距离的能力。

物镜鉴别率的数学公式为：A d 2λ=式中：d —物镜的鉴别率；λ—入射光源的波长；A —物镜的数值孔径，它表示物镜的聚光能力。

由公式可知，波长λ越短，数值孔径A 越大，则鉴别能力就越高（d 越小），在显微镜中就能看到更细微的部分。

数值孔径A 可由下列公式求出：φηsin =A式中：η—物镜与物体之间介质的折射率；φ—物镜孔径角的一半，即通过物镜边缘的光线与物镜轴线所成的角度。

一、实验目的1. 熟悉金相试样的制备过程，了解显微镜和其他金相试样加工设备的使用。

2. 观察金属材料的金相组织，了解其微观结构，掌握金属材料的性能与组织之间的关系。

3. 培养实验操作技能，提高分析问题的能力。

二、实验原理金相实验是通过观察金属材料的金相组织，了解其微观结构，从而分析其性能与组织之间的关系。

金相组织是指金属在显微镜下观察到的各种组织形态，如晶粒、相、析出相等。

金属材料的性能与其组织密切相关，通过观察金相组织，可以了解材料的性能。

三、实验材料及设备1. 实验材料：不锈钢、纯铁、铜、铝合金等。

2. 实验设备：金相显微镜、抛光机、砂轮机、砂纸、脱脂棉、3~5硝酸酒精溶液等。

四、实验步骤1. 试样制备（1）取样：从金属材料或零件上截取试样，尺寸约为10mm×10mm×5mm。

（2）粗磨：使用砂轮机对试样进行粗磨，去除表面氧化层和缺陷。

（3）细磨：使用不同型号的砂纸对试样进行细磨，直至表面光滑。

（4）抛光：使用抛光机对试样进行抛光，使表面达到镜面效果。

（5）浸蚀：将试样放入3~5硝酸酒精溶液中，进行浸蚀，观察组织形态。

2. 金相观察（1）将制备好的试样放入金相显微镜的载物台上，调整焦距，观察金相组织。

（2）记录观察到的金相组织，分析其形态、大小、分布等特征。

（3）分析金属材料的性能与组织之间的关系。

五、实验结果与分析1. 不锈钢金相组织观察结果：不锈钢的金相组织主要由奥氏体、马氏体和铁素体组成。

奥氏体组织具有较好的韧性和塑性，马氏体组织具有较高的强度和硬度，铁素体组织具有良好的耐腐蚀性。

2. 纯铁金相组织观察结果：纯铁的金相组织主要由铁素体和珠光体组成。

铁素体组织具有良好的耐腐蚀性，珠光体组织具有较高的强度和硬度。

3. 铜金相组织观察结果：铜的金相组织主要由单相固溶体和析出相组成。

单相固溶体具有良好的耐腐蚀性和导电性，析出相可以提高铜的强度和硬度。

4. 铝合金金相组织观察结果：铝合金的金相组织主要由固溶体和析出相组成。

实验二 金相试样的制备及金相组织观察一、实验目的1. 了解金相显微镜的基本原理和构造，初步掌握金相显微镜的使用方法。

2. 掌握金相试样制备的基本方法；3. 了解浸蚀的基本原理，并熟悉其基本操作；4. 学习利用金相显微镜进行显微组织观察，通过在显微镜下观察到的金相显微组织初步分析材料类型以及材料可能具备的机械性能等。

二、实验设备及材料1. 金相显微镜；2. 不同粗细的金相砂纸一套；3. 平板玻璃、吹风机、镊子；4. 抛光机、Al 2O 3抛光粉、浸蚀剂(4%硝酸酒精溶液)；5. 待制备的金相试样。

三、实验原理利用金相显微镜来观察金属的内部组织与缺陷是研究金属材料的一种基本实验技术。

下面主要讲述金相显微镜的基本原理、构造及使用方法。

1. 金相显微镜的基本原理、构造及使用(1) 金相显微镜的基本原理a. 显微镜的放大倍数金相显微镜是基于光学的反射原理而设计的。

它装有两组放大透镜，靠近物体的一组透镜为物镜，靠近观察的一组透镜为目镜，借助物镜和目镜的两次放大，从而得到较高的放大倍数。

显微镜的基本成像原理图如图1所示。

被观察物体AB 置于物镜前焦点F 1略远处，形成一个倒立、放大的实象A ’B’，位于目镜焦点F 2之内；当实象A’B’通过目镜放大后成为一个正立放大的虚象A”B”。

因此最后的映象A”B”是经过物镜、目镜两次放大后所得到的，其放大倍数应为物镜放大倍数和目镜放大倍数的乘积。

经物镜放大倍数为：11''/(')/M A B AB f f ==+物 (1)式中，f 1、f 1’分别为物镜前焦距与后焦距；Δ为显微镜的光学镜筒长。

与Δ相比，物镜的焦距f 1’很短，可忽略，故1/M f ≈物 (2)经目镜放大倍数为：2''''/''/M A B A B D f =≈目 (3)式中，f 2为目镜的前焦距；D 为人眼明视距离，D≈250mm 。

金相检测方法金相检测是金属材料分析的重要手段，通过金相检测可以了解金属材料的组织结构、晶粒大小、相含量等重要信息，对金属材料的性能和质量具有重要的指导意义。

本文将介绍金相检测的一般方法和常用技术，希望能够为相关领域的研究和实践提供一定的参考。

一、金相检测的一般方法。

1. 试样的制备。

金相检测的第一步是对试样进行制备。

通常情况下，试样制备包括粗磨、细磨、抛光和腐蚀等步骤。

粗磨是为了去除试样表面的粗糙层和氧化层，使试样表面平整；细磨是为了进一步提高试样表面的光洁度；抛光是为了使试样表面达到镜面光洁度；腐蚀是为了显微组织的观察和分析，通常使用酸性溶液进行腐蚀处理。

2. 金相显微组织观察。

金相检测的核心是金相显微组织观察。

金相显微组织观察可以通过金相显微镜、扫描电镜等设备进行。

在观察过程中，需要注意调节放大倍数、对焦、光源亮度等参数，以获得清晰的显微组织图像。

3. 显微组织分析。

在获得显微组织图像后，需要进行显微组织分析。

显微组织分析包括晶粒大小测定、晶粒形貌观察、相含量分析等内容。

通过显微组织分析，可以了解材料的晶粒结构、晶界特征、相分布情况等重要信息。

二、金相检测的常用技术。

1. 光学显微镜观察。

光学显微镜是金相检测中最常用的设备之一，它具有放大倍数高、分辨率好、操作简便等优点。

在金相检测中，通过光学显微镜可以观察到试样的晶粒结构、晶界特征、相分布情况等重要信息。

2. 扫描电镜观察。

扫描电镜是一种高分辨率的显微镜，具有放大倍数大、分辨率高、深度信息丰富等优点。

在金相检测中，通过扫描电镜可以观察到试样的微观形貌、表面特征、晶粒形貌等重要信息。

3. X射线衍射分析。

X射线衍射分析是一种非破坏性的材料分析方法，可以用于分析材料的晶体结构、晶格参数、相含量等信息。

在金相检测中，通过X射线衍射分析可以了解材料的晶体结构和相含量等重要信息。

以上就是关于金相检测方法的介绍，希望对相关领域的研究和实践有所帮助。

金相检测是金属材料分析的重要手段，通过金相检测可以了解金属材料的组织结构、晶粒大小、相含量等重要信息，对金属材料的性能和质量具有重要的指导意义。

实验三金相试样的制备与钢的金相组织观察一、实验目的1.了解金相试样的制备方法2.学习利用金相显微镜对钢样进行显微组织分析二、实验概述利用肉眼或放大镜观察分析金属材料的组织和缺陷的方法称为宏观分析。

为了研究金属材料的细微组织和缺陷，可采用显微分析。

显微分析是利用放大倍数较高的金相显微镜观察分析金属材料的细微组织和缺陷的方法。

一般金相显微镜的放大倍数是10～2000倍，金属颗粒的平均直径在0.1～0.001mm范围内，正是借助于金相显微镜可看其轮廓的范围。

故显微分析是目前生产检验与科学研究的主要方法之一。

为了能观察到真实、清晰的显微组织，首先要了解金相显微镜的构造与使用，并制备好金相试样。

（一）金相试样的制备金相试样的制备包括取样、镶嵌、磨制、抛光、浸蚀等5个步骤。

制备好的试样应能观察到真实组织、无磨痕、麻点与水迹，并使金属组织中的夹物、石墨等不脱落。

否则将会严重影响显微分析的正确性。

1、取样选择合适的、有代表性的试样是进行金相显微分析的极其重要的一步，包括选择取样部位、检验面及确定截取方法、试样尺寸等。

（1）取样部位及检验面的选择取样的部位和检验面的选择，应根据检验目的选取有代表性的部位。

例如：分析金属的缺陷和破损原因时，应在发生缺陷和破损部位取样，同时也应在完好的部位取样，以便对比；检测脱碳层、化学热处理的渗层、淬火层、晶粒度等，应取横向截面；研究带状组织及冷塑性变形工件的组织和夹杂物的变形情况时，则应截取纵向截面。

（2）试样的截取方法试样的截取方法可根据金属材料的性能不同而异。

对于软材料，可以用锯、车、刨等方法；对于硬材料，可以用砂轮切片机切割或电火花切割等方法；对于硬而脆的材料，如白口铸铁，可以用锤击方法；在大工件上取样，可用氧气切割等方法。

在用砂轮切割或电火花切割时，应采取冷却措施，以减少由于受热而引起的试样组织变化。

试样上由于截取而引起的变形层或烧损层必须在后续工序中去掉。

（3）试样尺寸和形状金相试样的大小和形状以便于握持、易于磨制为准，通常采用直径ф12mm、高12mm的圆柱体或边长12mm的立方体。
