模板支撑体系及脚手架施工的安全监理范文安全监理是施工工程中至关重要的一项工作，其目的是保障施工现场的安全，预防事故的发生。

模板支撑体系和脚手架施工是施工工程中常见的辅助设施，如果不加以正确的安全监理，可能会导致严重的安全事故。

因此，在这篇范文中，我将阐述模板支撑体系和脚手架施工的安全监理内容和要求。

1. 模板支撑体系的安全监理1.1 监理前的准备工作在监理模板支撑体系施工之前，监理人员应对模板支撑体系的施工进行细致的规划和布置。

首先，监理人员要对施工现场的情况进行全面的了解，包括土壤的承载能力、地基的情况以及附近的地下管道等。

其次，监理人员要确保模板支撑体系的材料质量符合相关标准，对施工材料进行抽样检测。

最后，监理人员应与施工单位和设计单位进行充分的沟通，明确模板支撑体系的设计要求和施工流程。

1.2 施工过程中的安全监理要点在模板支撑体系的施工过程中，监理人员需要加强现场的安全监督和质量控制。

首先，监理人员要确保施工场地的交通通畅，设置明显的安全警示标志和隔离措施，防止他人入侵施工现场。

其次，监理人员要对模板支撑体系的搭建过程进行全程监控，对每一步施工环节进行核查检验，确保施工符合设计要求。

另外，监理人员要及时发现和处理施工现场的安全隐患，如脚手架的倾斜、承重不稳定等，及时采取相应措施进行整改。

1.3 施工结束后的验收工作模板支撑体系的施工完成后，监理人员要对施工质量进行验收。

验收时应对模板支撑体系的承载能力、稳定性等进行全面检测，确保其符合设计要求和相关标准。

同时，监理人员还需要对施工现场进行清理，确保现场的安全和整洁。

2. 脚手架施工的安全监理2.1 施工前的准备工作在进行脚手架施工之前，监理人员需要与施工单位和设计单位进行充分的沟通，明确脚手架的设计要求和施工流程。

监理人员还需要对施工现场的地基情况、土壤承载能力等进行全面了解，确保脚手架的安全稳定。

2.2 施工过程中的安全监理要点在脚手架的施工过程中，监理人员需要加强对现场的安全监督和质量控制。

模板工程及支撑体系专项施工方案一、工程简介工程名称（全称）：蜀山街道广乐安置房项目二标段-9#~15#楼建设单位：杭州萧山城区建设有限公司代建单位：浙江萧峰建设集团有限公司勘察单位：浙江恒辉勘测设计有限公司围护设计：浙江恒辉勘测设计有限公司设计单位：浙江工程设计有限公司监理单位：浙江五洲工程项目管理有限公司施工单位：浙江万驰建设集团有限公司蜀山街道广乐安置房项目二标段-9#~15#楼工程地位于杭州市萧山区蜀山街道越寨村及溪头黄村，蜀山大道西侧，拟建风情大道东侧。

总建筑面积为㎡，地下室2层,其中9#、13#为28F，10#、11#、12#、14#、15#为26F,配套用房为2层，地下室面积为㎡，建筑基本情况如下：1.建筑结构形式为框架剪力墙结构，使用年限为50年，抗震设防烈度六度。

2.工程地上一～三层为配套公建，三层以上为住宅；地下设二层，地下一层为汽车库、自行车库及设备用房，地下二层为汽车库、储备间及设备用房。

二、编制依据1．工程施工合同；2．蜀山街道广乐安置房二标段施工图。

3．浙江省杭州市颁发的有关建筑施工规范、规程、安全、消防、质量等地方法规。

4．国家有关技术规范、质量验收标准、文明施工要求、以及中华人民共和国建筑法。

5．计算依据《混凝土结构工程施工规范》GB50666-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ162-2008《建筑施工模板安全技术规范》JGJ130-2011三、支撑体系及模板工程要求1．地下室模板及支架布置支模架采用φ48的脚手架钢管搭设，梁底板采用15mm厚木胶合板及60×80方木搁栅，侧板和现浇板底采用木胶合板。

承台、地梁、电梯井、集水坑等砌砖模。

支模架搭设时对框架梁、连系梁及楼板的立杆间距，根据楼板厚、梁截面的不同而不同，具体如下：地下室一层楼面（即地下室负二层）：层高—米；最大梁截面为300×1550mm；楼板厚130mm及200mm，支楼板支模架的立杆纵距1150mm，立杆横距1100mm（纵横距可视梁截面及跨度做适应调整，但不得大于此数据）；支模架的歩高（水平杆）控制在1.80m。

目录第一章、编制依据 0第二章、工程概况 0第三章、施工部署 (1)一、项目管理机构 (1)二、人力资源准备 (1)三、材料准备 (1)四、施工机具准备 (2)五、施工技术准备 (2)（一）、审图 (2)（二）、施工方法选择 (2)第四章、模板工程主要施工方法 (3)一、模板安装 (3)（一）、模板施工的要求 (3)（二）、基础（承台、基础地梁、挡土墙地梁）模板 (3)（三）、墙、柱模板 (4)（四）、梁模板 (4)（五）、板模板 (5)二、模板的拆除 (7)第五章、模板工程质量保证措施 (8)一、进场模板质量标准 (8)二、模板安装质量要求 (9)三、其他注意事项 (12)四、脱模剂及模板堆放、维修 (12)第六章、模板支撑强度、稳定性验算 (12)一、楼板模板扣件钢管高支撑架计算 (12)（一）、支撑方木的计算 (13)（二）、方木支撑钢管计算 (15)（三）、扣件抗滑移的计算: (16)（四）、立杆的稳定性计算荷载标准值 (17)（五）、立杆的稳定性计算 (18)二、梁模板扣件钢管支撑架计算书 (19)（一）、梁截面300*600 (19)1、梁底支撑钢管的计算 (20)2、梁底纵向钢管计算 (23)3、扣件抗滑移的计算: (23)4、立杆的稳定性计算: (23)（二）、梁截面300X750 (25)1、梁底支撑钢管的计算 (25)2、梁底纵向钢管计算 (28)3、扣件抗滑移的计算: (28)4、立杆的稳定性计算: (29)三、墙模板计算书 (30)（一）墙模板荷载标准值计算 (30)（二）、穿墙螺栓的计算 (31)第七章、安全文明施工措施 (32)模板与脚手架体系施工方案第一章、编制依据《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社《混凝土结构设计规范》（GB50010-2011）中国建筑工业出版社《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》（GB 50017-2003）中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）中国建筑工业出版社；《混凝土结构施工图平面整体表示方法制图规则和构造详图》《混凝土结构工程施工及验收规范》（GB 50204-2015）《建筑施工安全检查标准》JGJ59-2011《施工组织设计》第二章、工程概况工程名称：永川区人民医院红河分院天然气分布式能源项目-能源站工程工程地点：重庆市永川区设计单位：中机中联工程有限公司建设单位：重庆瑞宝永燃能源服务有限公司监理单位：重庆恒佳工程技术咨询有限公司总包单位：国家电投集团远达环保工程有限公司施工单位：四川煤矿基本建设工程公司本工程为地下一层，层高7.5m；地上两层，层高分别为4.0m，4.5m。

模板工程及支撑体系专项施工方案一、编制依据1、方洲广场站~沈桥站区间区间明挖段主体结构施工图；2、《建筑施工手册》；3、《建筑施工脚手架实用手册》；4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5、《地下铁道工程施工及验收规范》（GB50299-1999）6、《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011版）7、《建筑施工安全检查标准》（JGJ59-2011）8、《建筑机械使用安全技术规程》JGJ33-20129、《施工现场临时用电安全技术规程》（JGJ46-2005）10、《建筑施工计算手册》；11、《建筑施工模板安全技术规范》（JGJ162－2008）12、《施工碗扣钢管式脚手架安全技术规范》（JGJ166－2008）13、建质【2009】87号、254号文件、南京市104号文14、我单位现有的施工技术水平、施工管理水平、机械设备配备能力及劳动力人员能力，并结合我公司多年的施工经验。

二、工程概况工程简介方洲广场站~沈桥站区间区间明挖段起始于葛桥河北侧、金江公路西侧的方~沈区间盾构井（含），向东斜穿现状金江公路后，沿道路东侧平行敷设，至地下~高架标段分界里程止，正线起讫里程为K29+~K29+790，长度正线及正线及附属均采用明挖顺做法施工。

区间按结构形式分为两段，暗埋段（地下一层箱型框架）起讫里程为K29+~K29+，长度；U型槽段起讫里程为K29+~K29+790，长度。

区间在起始端K29+~K29+设盾构井，为盾构始发，兼做区间人防段。

区间暗埋段底板埋深约~，顶板覆土约~，其中单洞单线结构断面宽~，双洞双线、单洞双线断面宽度~（不含地板翼缘宽度）；盾构井结构宽度约25m，地板埋深约~，顶板覆土约~。

区间U型槽段宽~（不含地板翼缘宽度），底板埋深约~。

区间在K29+处线路东侧设电缆通道，连接金江公路东侧的110V规划地铁主变电站；电缆通道为单层单跨矩形框架结构，采取明挖顺做法施工，宽，底板埋深约，顶板覆土约，通道地板与区间顶板同标高。

盘扣式脚手架资料标准模板及其支撑架专项施工方案方针一、盘扣式脚手架资料标准模板（一）脚手架图纸及设计报告1.脚手架总体布置图和详细施工图；2.脚手架设计报告，包括设计依据、设计要求、结构材料选用和设计计算结果等。

（二）脚手架材料和配件清单1.盘扣式脚手架构件清单，包括支撑杆、立杆、横杆、斜撑、连接件等；2.盘扣式脚手架配件清单，包括锚固件、楼层支撑件、钢管底座、封头等。

（三）脚手架质量合格证明1.脚手架材料和配件的质量合格证书；2.脚手架焊接节点的焊接工艺评定和焊工合格证明。

（一）施工组织与管理1.设立专门负责盘扣式脚手架施工的施工组织机构；2.制定详细的施工计划，明确施工任务和时间节点。

（二）施工前的准备工作1.安排专业人员进行施工前的脚手架材料清点和按图纸要求进行材料组装；2.进行脚手架的试装，确保结构安全可靠。

（三）搭设盘扣式脚手架1.根据图纸要求，在地面或楼板上标注脚手架位置；2.将脚手架的立杆和横杆按照要求安装固定，然后安装斜撑和连接件；3.在每层脚手架安装楼层支撑件和锚固件进行固定。

（四）脚手架的监理与检验1.定期进行脚手架的监理，对施工过程进行质量把关；2.定期进行脚手架的检验，发现问题及时整改。

（五）脚手架拆除与移动1.在脚手架拆除前，进行脚手架的稳定性检查；2.拆除脚手架时，采取逐段拆除的方式，确保施工人员的安全。

三、总结盘扣式脚手架作为一种常见的施工辅助设备，在建筑施工中发挥着重要的作用。

为了保证脚手架的安全可靠，必须严格按照相关资料标准模板和支撑架专项施工方案方针进行施工。

这些标准和方针包括脚手架图纸及设计报告、脚手架材料和配件清单、脚手架质量合格证明等。

在施工过程中，需要进行组织与管理、准备工作、搭设脚手架、监理与检验以及拆除与移动等工作。

通过严格按照这些标准和方针进行施工，能够确保脚手架的稳定性和安全性，为工程的顺利进行提供保障。

青岛市建筑工程脚手架及模板支撑系统安全管理规定全套资料(全套资料，可以直接使用，可编辑优秀版资料，欢迎下载）青岛市建筑工程脚手架及模板支撑系统安全管理暂行规定(试行)第一章总则第一条为了加强我市建筑工程脚手架及模板支撑系统安全管理，防范生产安全事故发生，依据《建设工程安全生产管理条例》、《建筑施工扣件式钢管脚手架安全技术规范》、《山东省建筑工程安全专项施工方案编制审查与专家论证暂行办法》、《建筑施工安全检查标准》等有关法律法规及标准规范，结合本市实际制定本规定。

第二条本规定适用于青岛市行政区域内在建房屋建筑工程脚手架及模板支撑系统的购置与租赁、方案编制与论证、搭设与拆除、验收与使用、监督管理等相关活动。

第三条青岛市建筑工程管理局是我市在建房屋建筑工程脚手架及模板支撑系统安全监督的管理部门。

各区、市建设行政主管部门负责辖区内在建房屋建筑工程脚手架及模板支撑系统安全监督的管理。

第二章钢管、扣件的购置租赁与维修保养第一节购置第四条产权单位是指自行购置使用钢管、扣件的施工单位和向建筑工地出租钢管、扣件的租赁单位。

第五条产权单位应购置外径为48mm,壁厚为3。

5mm的钢管,钢管必须符合《低压流体输送用焊接钢管》（GB/T3092）的规定；扣件必须符合《钢管脚手架扣件》（GB/15831）的规定。

第六条购置前，产权单位应通过互联网等方式核查生产厂家的生产许可证、产品质量合格证明及检测报告等有关技术资料，确认产品证件齐全有效。

第七条产权单位应按照有关标准对钢管、扣件的外观质量等进行检查验收，并签字确认。

其外观质量检验应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130)的要求。

第八条产权单位应建立钢管、扣件使用档案,档案应包括以下资料：（一）产品购销合同、生产许可证、质量合格证、检测报告等；（二）历次租赁使用合同及使用台帐；（三）历次检测、检验等相关资料；（四）日常维修保养记录；（五）其它资料。

第二节租赁第九条租赁单位必须依法取得工商行政管理部门颁发的营业执照，未办理合法手续的单位和个人一律不得向施工现场出租钢管、扣件及其它配件。

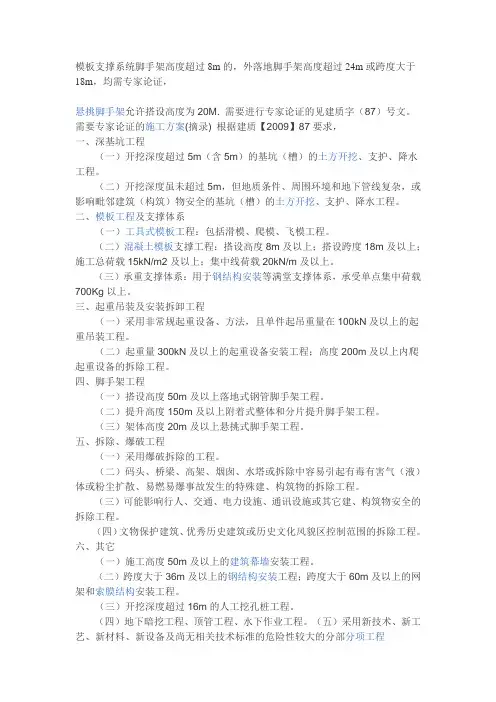

模板支撑系统脚手架高度超过8m的，外落地脚手架高度超过24m或跨度大于18m，均需专家论证，悬挑脚手架允许搭设高度为20M. 需要进行专家论证的见建质字（87）号文。

需要专家论证的施工方案(摘录) 根据建质【2009】87要求，一、深基坑工程（一）开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。

（二）开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。

二、模板工程及支撑体系（一）工具式模板工程：包括滑模、爬模、飞模工程。

（二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。

（三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。

三、起重吊装及安装拆卸工程（一）采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程。

（二）起重量300kN及以上的起重设备安装工程；高度200m及以上内爬起重设备的拆除工程。

四、脚手架工程（一）搭设高度50m及以上落地式钢管脚手架工程。

（二）提升高度150m及以上附着式整体和分片提升脚手架工程。

（三）架体高度20m及以上悬挑式脚手架工程。

五、拆除、爆破工程（一）采用爆破拆除的工程。

（二）码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。

（三）可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。

（四）文物保护建筑、优秀历史建筑或历史文化风貌区控制范围的拆除工程。

六、其它（一）施工高度50m及以上的建筑幕墙安装工程。

（二）跨度大于36m及以上的钢结构安装工程；跨度大于60m及以上的网架和索膜结构安装工程。

（三）开挖深度超过16m的人工挖孔桩工程。

（四）地下暗挖工程、顶管工程、水下作业工程。

承插型套扣式脚手架模板支撑体系施工工法一、前言承插型套扣式脚手架模板支撑体系是一种常用的施工工法，用于搭建建筑物的支撑体系。

它具有简单、安全、快速搭建的特点，并且适用于各种复杂的工程环境。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点承插型套扣式脚手架模板支撑体系的主要特点包括：1. 设计简单：该工法采用标准化的模块化设计，操作方便，布局合理，适应性强。

2. 搭建快速：由于套扣式连接结构的使用，搭建速度快，节约了时间和人力成本。

3. 支撑体系稳固：承插型套扣式脚手架模板支撑体系的结构合理，连接牢固，能够承受较大的荷载，保证了施工安全。

4. 经济实用：与传统的木质脚手架相比，承插型套扣式脚手架模板支撑体系的造价更低，使用寿命更长。

三、适应范围承插型套扣式脚手架模板支撑体系适用于各种建筑工程，特别是多层和高层建筑的外墙和内墙施工，如住宅楼、办公楼、商业综合体等。

它还适用于桥梁、隧道及其他大型工程的施工，具有广泛的适应范围。

四、工艺原理承插型套扣式脚手架模板支撑体系的工艺原理基于以下几个方面：1. 结构设计：通过合理的结构设计，确保支撑体系能够承受施工过程中的荷载，并保证施工安全。

2. 材料选择：选择高质量的钢材和模板材料，确保支撑体系的强度和稳定性。

3. 套扣式连接：采用套扣式连接结构，确保支撑体系能够快速搭建，并保证连接的牢固性。

通过以上原理的应用，承插型套扣式脚手架模板支撑体系能够实现安全、快速、高效的施工。

五、施工工艺承插型套扣式脚手架模板支撑体系的施工工艺包括以下几个阶段：1. 施工准备：准备好所需的机具设备和材料，制定施工计划，并对工地进行清理和整理。

2. 基础设置：根据设计要求，搭建好基础支撑体系，确保其平稳和稳固。

3. 竖杆安装：根据设计要求，按照规定的间距和标高，安装竖杆和横杆，并进行连接。

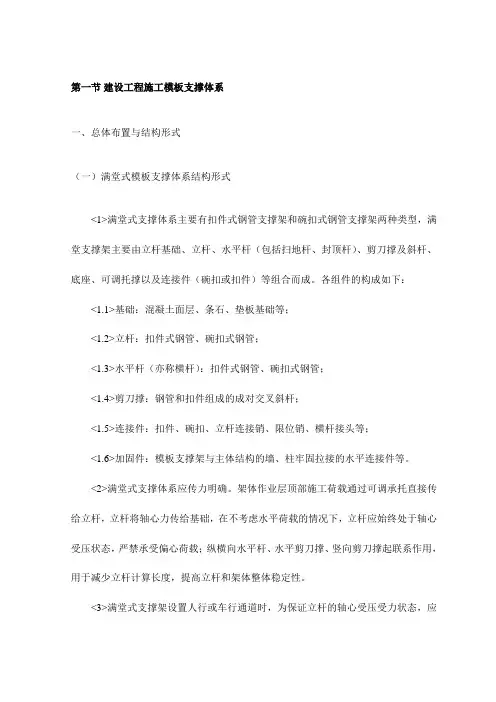

第一节建设工程施工模板支撑体系一、总体布置与结构形式（一）满堂式模板支撑体系结构形式<1>满堂式支撑体系主要有扣件式钢管支撑架和碗扣式钢管支撑架两种类型，满堂支撑架主要由立杆基础、立杆、水平杆（包括扫地杆、封顶杆）、剪刀撑及斜杆、底座、可调托撑以及连接件（碗扣或扣件）等组合而成。

各组件的构成如下：<1.1>基础：混凝土面层、条石、垫板基础等；<1.2>立杆：扣件式钢管、碗扣式钢管；<1.3>水平杆（亦称横杆）：扣件式钢管、碗扣式钢管；<1.4>剪刀撑：钢管和扣件组成的成对交叉斜杆；<1.5>连接件：扣件、碗扣、立杆连接销、限位销、横杆接头等；<1.6>加固件：模板支撑架与主体结构的墙、柱牢固拉接的水平连接件等。

<2>满堂式支撑体系应传力明确。

架体作业层顶部施工荷载通过可调承托直接传给立杆，立杆将轴心力传给基础，在不考虑水平荷载的情况下，立杆应始终处于轴心受压状态，严禁承受偏心荷载；纵横向水平杆、水平剪刀撑、竖向剪刀撑起联系作用，用于减少立杆计算长度，提高立杆和架体整体稳定性。

<3>满堂式支撑架设置人行或车行通道时，为保证立杆的轴心受压受力状态，应采用立杆（立柱）-横梁式的跨越式支撑架进行转换。

<4>扣件式钢管满堂支撑架、碗扣式钢管支撑架不应兼做施工脚手架，且不能将模板支撑架和施工脚手架相连接。

（二）跨越式模板支撑体系结构形式<1>立杆（立柱）-横梁式的跨越式支撑架是由立柱和横梁组成的单跨或多跨门式或框架式模板支撑体系，其中横梁可以是连续式的也可以是简支式的。

横梁结构上部也可以设置满堂式支撑架。

跨越式支撑架宜采用标准化、通用化的杆（构）件拼装。

跨越式支撑架由支撑架基础、立柱、横梁以及连接系组成。

各组件的构成如下：<1.1>基础：混凝土面层、路面、扩大基础、桩基础等；<1.2>立柱：脚手架钢管、大钢管（单肢或多肢格构柱）、型钢、万能杆件组件等，当单肢立柱不易满足抗压稳定性时，可以采用多肢格构式组合立柱；<1.3>横梁：脚手架钢管、型钢、贝雷梁、万能杆件组件或其它型式的桁架梁。
