建筑电气施工技术及控制要点一、施工技术要点1. 施工前的准备工作在进行建筑电气施工前，首先要进行充分的准备工作。
包括确定电气布置方案、设计布线图、准备所需材料和设备等。
还需要对施工现场进行勘察，确保施工环境符合要求，并进行必要的防护措施。
2. 安全施工在进行电气施工时，安全是首要考虑的因素。
要对施工现场进行安全检查，确保不会发生火灾、电击等意外事故。
施工人员要穿戴好相关的安全装备，并遵守施工规范和操作规程。
3. 合理布线建筑电气的布线是施工中的重要环节。
要根据设计图纸进行合理的布线，避免出现交叉、搭铺、绕弯等情况。
布线时要注意线路的走向和安装位置，确保整体布局美观、合理。
4. 设备安装在进行建筑电气施工时，还需要进行各种设备的安装工作。
包括开关插座、照明设备、配电箱等。
在安装这些设备时，要严格按照相关标准进行操作，确保设备的安全性和可靠性。
5. 质量检验在施工过程中，要进行质量检验，确保施工质量符合相关标准和要求。
包括线路连接的牢固性、设备的正常使用等方面。
只有通过了质量检验的工程，才能够进行后续的使用和验收。
二、控制要点1. 施工进度的控制在进行建筑电气施工时，需要严格控制施工进度。
要制定详细的施工计划，确定施工的起止时间和工期，确保按时完成施工任务。
同时要对整个施工过程进行监控，及时调整和处理施工中的问题，确保施工进度不受影响。
2. 资源的合理利用在施工过程中，要合理利用各种资源，包括人力、物资、设备等。
要根据施工需求和工程实际情况，合理地配置资源，确保施工过程的顺利进行。
3. 成本控制建筑电气施工的过程中，成本控制是至关重要的。
要在保证施工质量的前提下，尽量降低施工成本。
可以通过降低材料和设备的采购成本、合理利用人力资源等方式来控制成本。
4. 质量管理在建筑电气施工中，要进行严格的质量管理。
要对施工过程进行细致的监控和管理，确保施工质量符合相关标准和要求。
对施工中出现的质量问题要及时处理和整改，确保施工质量达到预期效果。

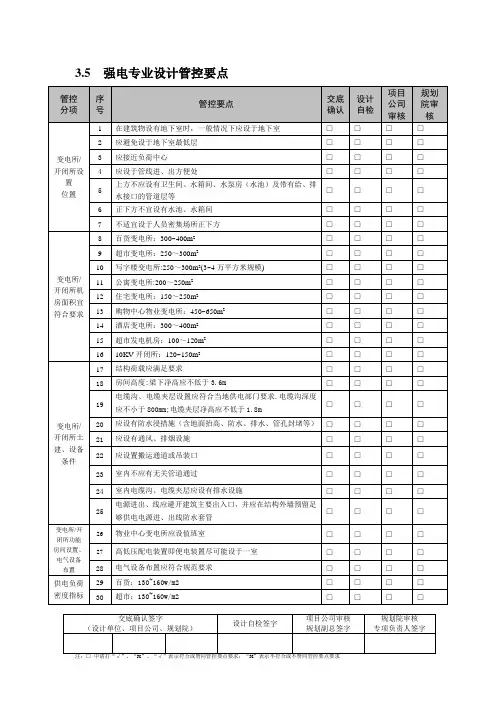

电气专业施工图设计要点强电专业一、低压配电房及供电系统1、低压配电柜选用GCK型抽屉柜。
2、在设计配电房布置时，应尽量使变压器至低压柜的密集型母线最短及减少母线之间交叉。
3、低压柜的框架开关型号应比整定值大一级（供电局要求，以免招标后修改）。
4、配电房的布置、设备选型应周全考虑，配电房室内地面标高应比配电房外高（具体数值，按规范执行），从防水及防鼠方面考虑，配电房应考虑设门槛。
5、配电柜使用的断路器，建议采用失压延时跳闸的断路器，以避免雷电等引起的误动6、设计单位应对设备系统方案进行详细对比后，由甲乙双方协商确定最终方案。
如供电系统的接线方式及运行方式（应考虑到今后物业管理的运行费用）。
7、在选择配电房位置时，除按规范规定应考虑的各种因素外，还应考虑：当项目用地有明确的“居住”及“公共”等不同性质的用地时，在项目设计中应避免将居住建筑的设备用房，布置在“非居住用地上”。
8、为尽量减少低压柜的数量，请在低压供、配电系统设计时，尽量避免全部采用放射式供电的方式，应与其它供电方式综合考虑。
9、塑壳开关、框架开关、微型断路器的型号及品牌的选择，甲方将根据各项目阶段的市场情况及万科总部的招标情况进行确定。
请设计单位在设计阶段与甲方联系确定。
二、发电机房1、对给排水专业的要求（1）柴油发电机组产生的废气必须经过净化处理后方可排出，给排水专业在发电机房适当位置预留一定压力的给水接口。
（2）机房内设计废水排水明沟，柴油发电机的净化处理后的废水经排水明沟引出,明沟进出发电机房处须有防鼠措施。
2、对电气专业的要求在发电机房内应设双电源切换箱（市电、发电机电源），保证发电机房风机双电源供电，手动、自动切换启动，并且能实现在消防控制中心远程操作，保证该处风机供电的连续性。
三、公共部分1、给电视放大器箱、网络交换箱、可视对讲箱预留电源，特别是多层，弱电箱集中的位置应预留2-3个电源插座。
2、电表箱、电话交接箱、煤气抄表模块箱及对讲过线盒都为暗装，有线电视放大器箱也应尽量暗装，宽带网络交换机箱为明装，弱电系统箱体宜安装在楼梯间的下部空间隐蔽处。

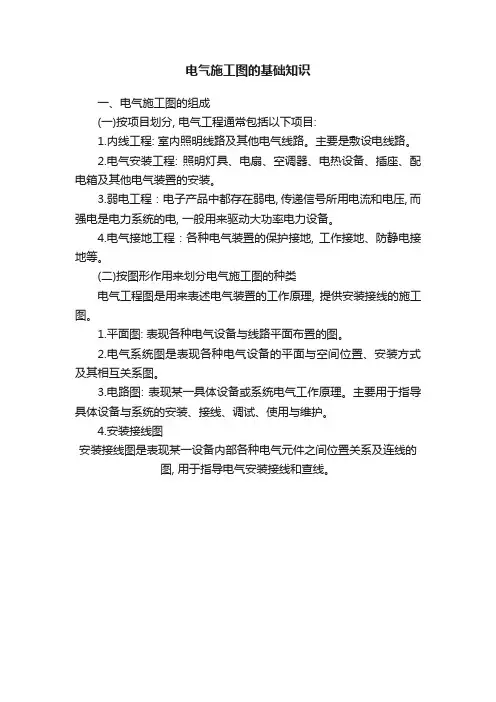

电气施工图的基础知识一、电气施工图的组成(一)按项目划分, 电气工程通常包括以下项目:1.内线工程: 室内照明线路及其他电气线路。
主要是敷设电线路。
2.电气安装工程: 照明灯具、电扇、空调器、电热设备、插座、配电箱及其他电气装置的安装。
3.弱电工程：电子产品中都存在弱电, 传递信号所用电流和电压, 而强电是电力系统的电, 一般用来驱动大功率电力设备。
4.电气接地工程：各种电气装置的保护接地, 工作接地、防静电接地等。
(二)按图形作用来划分电气施工图的种类电气工程图是用来表述电气装置的工作原理, 提供安装接线的施工图。
1.平面图: 表现各种电气设备与线路平面布置的图。
2.电气系统图是表现各种电气设备的平面与空间位置、安装方式及其相互关系图。
3.电路图: 表现某一具体设备或系统电气工作原理。
主要用于指导具体设备与系统的安装、接线、调试、使用与维护。
4.安装接线图安装接线图是表现某一设备内部各种电气元件之间位置关系及连线的图, 用于指导电气安装接线和查线。
检测开关接线是否良好二、常用图例和符号在电气工程图中, 元件、设备、装置、线路及安装方法等, 都是借助图形符号(图例)和文字符号表达的。
(一)图例：一类是线路图图例, 用于电气系统图、电路图、安装接线图；另一类是平面图图例, 用于电气平面图。
(二)文字符号: 通常由基本符号、辅助符号和数字序号组成。
1.基本文字符号: 用以表示电气设备、装置、元件以及线路的基本名称、特征等。
2.辅助文字符号: 用于表示电气设备、装置和元器件以及线路的功能、状态和特征。
3.特殊文字符号: 一些特殊用途的接线端子、导线等常采用专用文字符号标注。
4.文字符号组合形式一般为: 基本符号+辅助符号+数字序号。
例如: FU2表示第二组熔断器。
三、图纸的基本内容(一)照明线路电气系统图在照明线路三相配电系统中, 一般情况下三相导线是一样的, 系统图通常用单相表示。
从配电系统图中, 能够看出配电的规模、各级控制关系、各级控制设备和保护设备的规格、各路负荷容量及导线的型号规格。
电气工程质量控制点及控制措施一、引言电气工程质量控制是保证电气工程施工质量的重要环节。
本文将详细介绍电气工程质量控制的关键控制点和相应的控制措施，确保电气工程施工质量的稳定和可靠。
二、关键控制点1. 设计阶段在电气工程的设计阶段，关键控制点包括：- 设计方案：确保设计方案满足国家相关标准和规范，如国家电气安全标准、建筑电气设计规范等。
- 设备选型：选择符合工程要求的电气设备，确保设备的性能和质量符合设计要求。
- 线路规划：合理规划电气线路，确保线路的合理布局和电气设备之间的连接可靠性。
2. 施工阶段在电气工程的施工阶段，关键控制点包括：- 施工材料：选择符合质量标准的电气材料，如电缆、开关、插座等，确保材料的可靠性和安全性。
- 施工过程：严格按照施工图纸和相关规范进行施工，确保施工质量符合设计要求。
- 接地系统：确保电气设备的接地系统符合国家相关标准，如接地电阻符合规定范围、接地线材料符合要求等。
- 绝缘测试：对电气线路进行绝缘测试，确保线路的绝缘性能符合设计要求。
3. 调试阶段在电气工程的调试阶段，关键控制点包括：- 电气设备运行测试：对电气设备进行运行测试，确保设备的运行正常和稳定。
- 保护系统测试：对电气保护系统进行测试，确保保护系统的可靠性和灵敏度。
- 线路负载测试：对电气线路进行负载测试，确保线路的负载能力符合设计要求。
三、控制措施1. 设计阶段的控制措施- 严格执行国家相关标准和规范，确保设计方案的合理性和可行性。
- 建立完善的设备选型制度，选择符合工程要求的电气设备。
- 与相关部门和专业人员进行沟通和交流，确保线路规划的合理性和可靠性。
2. 施工阶段的控制措施- 建立严格的材料采购制度，确保电气材料的质量和可靠性。
- 对施工人员进行培训，提高他们的技术水平和施工质量意识。
- 建立施工质量检查制度，定期进行质量检查和验收。
3. 调试阶段的控制措施- 对电气设备进行严格的运行测试，确保设备的运行正常和稳定。
建筑电气施工技术及控制要点电气工程在建筑施工中起着至关重要的作用，它不仅仅是为建筑提供电力，还需要考虑到安全、节能、智能化等方面。
建筑电气施工技术及控制要点成为了建筑领域中不可忽视的重要内容。
下面将从电气施工的流程及技术要点、电气控制的要点等方面进行详细介绍。
1. 电气设计电气施工的第一步是进行电气设计工作。
在进行设计时需要考虑建筑的用电需求、电气设备的选型及布置、电气线路的布置等。
还需要充分考虑建筑的实际情况，比如建筑的结构特点、使用功能等，以便确定合理的电气设计方案。
2. 材料采购电气施工需要大量的电气设备和电气材料，因此在进行材料采购时需要仔细选择供应商，确保所采购的材料符合国家标准，并且具有合法的生产资质。
还需要考虑材料的性能及品质等因素，以保证施工的质量和安全。
3. 施工管理电气施工是一个复杂的工程，需要对施工过程进行严格的管理。
在施工管理中，需要考虑到施工进度的控制、材料的使用、人员的配合、安全的保障等方面。
只有做好施工管理工作，才能保证电气工程的顺利进行。
4. 施工质量控制在电气施工过程中，质量是至关重要的。
对于电气设备的安装、电缆的铺设、线路的连接等工作都需要进行严格的质量控制。
需要确保施工符合相关的标准和规范要求，以避免施工质量问题带来的安全隐患。
5. 售后服务电气工程施工完成后，还需要进行相关的调试和验收工作。
在此阶段，需要确保电气设备的正常运行，以及进行相关的技术培训，以便使用人员能够熟练掌握设备的使用方法。
还需要提供相关的售后服务，以便在设备出现故障时能够及时处理。
二、电气控制的要点1. 电气系统的智能化随着科学技术的不断发展，建筑电气系统的智能化程度也在不断提高。
在进行电气控制时，需要考虑到智能化技术的应用，比如智能开关、远程控制、自动化系统等，以便提高建筑的能源利用效率和安全性能。
2. 安全控制安全是建筑电气控制的首要任务。
在进行电气控制时，需要充分考虑到各种安全因素，比如电气火灾、漏电保护、接地保护等。

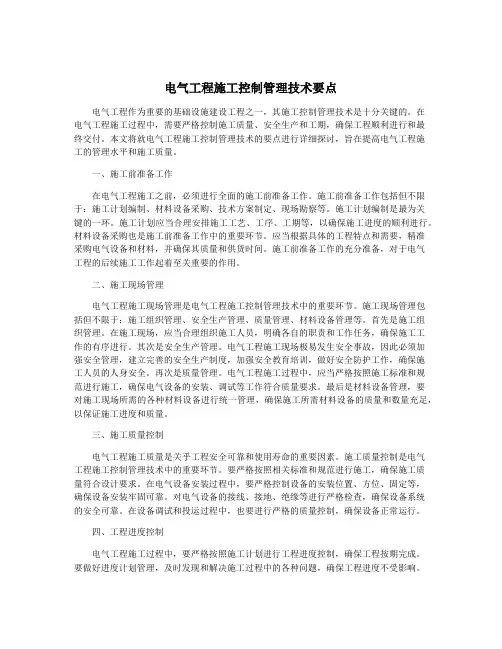

电气工程施工控制管理技术要点电气工程作为重要的基础设施建设工程之一，其施工控制管理技术是十分关键的。
在电气工程施工过程中，需要严格控制施工质量、安全生产和工期，确保工程顺利进行和最终交付。
本文将就电气工程施工控制管理技术的要点进行详细探讨，旨在提高电气工程施工的管理水平和施工质量。
一、施工前准备工作在电气工程施工之前，必须进行全面的施工前准备工作。
施工前准备工作包括但不限于：施工计划编制、材料设备采购、技术方案制定、现场勘察等。
施工计划编制是最为关键的一环。
施工计划应当合理安排施工工艺、工序、工期等，以确保施工进度的顺利进行。
材料设备采购也是施工前准备工作中的重要环节。
应当根据具体的工程特点和需要，精准采购电气设备和材料，并确保其质量和供货时间。
施工前准备工作的充分准备，对于电气工程的后续施工工作起着至关重要的作用。
二、施工现场管理电气工程施工现场管理是电气工程施工控制管理技术中的重要环节。
施工现场管理包括但不限于：施工组织管理、安全生产管理、质量管理、材料设备管理等。
首先是施工组织管理。
在施工现场，应当合理组织施工人员，明确各自的职责和工作任务，确保施工工作的有序进行。
其次是安全生产管理。
电气工程施工现场极易发生安全事故，因此必须加强安全管理，建立完善的安全生产制度，加强安全教育培训，做好安全防护工作，确保施工人员的人身安全。
再次是质量管理。
电气工程施工过程中，应当严格按照施工标准和规范进行施工，确保电气设备的安装、调试等工作符合质量要求。
最后是材料设备管理，要对施工现场所需的各种材料设备进行统一管理，确保施工所需材料设备的质量和数量充足，以保证施工进度和质量。
三、施工质量控制电气工程施工质量是关乎工程安全可靠和使用寿命的重要因素。
施工质量控制是电气工程施工控制管理技术中的重要环节。
要严格按照相关标准和规范进行施工，确保施工质量符合设计要求。
在电气设备安装过程中，要严格控制设备的安装位置、方位、固定等，确保设备安装牢固可靠。

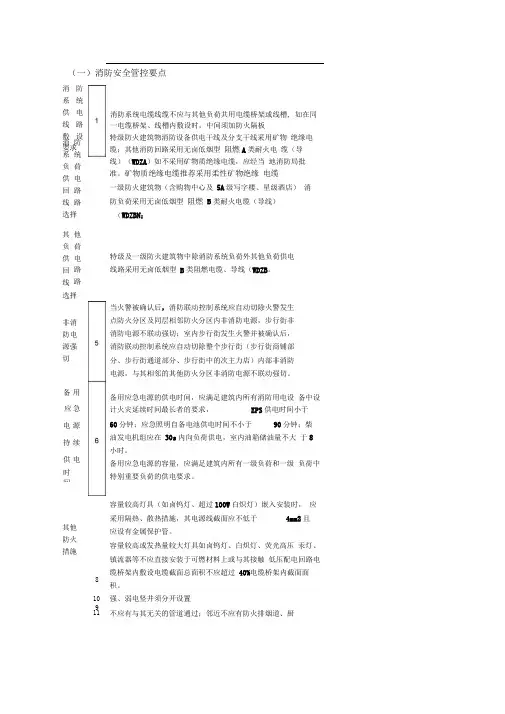

89（一）消防安全管控要点消防系统电缆线缆不应与其他负荷共用电缆桥架或线槽, 如在同一电缆桥架、线槽内敷设时，中间须加防火隔板消 系 负 供 回 线 防 统荷 电 路 路 选择 特级防火建筑物消防设备供电干线及分支干线采用矿物 绝缘电缆；其他消防回路采用无卤低烟型 阻燃A 类耐火电 缆（导线）（WDZA ）如不采用矿物质绝缘电缆，应经当 地消防局批准。
矿物质绝缘电缆推荐采用柔性矿物绝缘 电缆一级防火建筑物（含购物中心及 5A 级写字楼、星级酒店） 消防负荷采用无卤低烟型 阻燃 B 类耐火电缆（导线） （WDZBN ；其 负 供 回 线 他荷 电 路 路 特级及一级防火建筑物中除消防系统负荷外其他负荷供电 线路采用无卤低烟型 B 类阻燃电缆、导线（WDZB 。
选择 非消 防电 源强 切 当火警被确认后，消防联动控制系统应自动切除火警发生 点防火分区及同层相邻防火分区内非消防电源，步行街非 消防电源不联动强切；室内步行街发生火警并被确认后， 消防联动控制系统应自动切除整个步行街（步行街商铺部 分、步行街通道部分、步行街中的次主力店）内部非消防 电源，与其相邻的其他防火分区非消防电源不联动强切。
备 用 应 急 电 源 持 续供 电 时间 备用应急电源的供电时间，应满足建筑内所有消防用电设 备中设计火灾延续时间最长者的要求，EPS 供电时间小于60分钟；应急照明自备电池供电时间不小于 90分钟；柴油发电机组应在 30s 内向负荷供电，室内油箱储油量不大 于8小时。
备用应急电源的容量，应满足建筑内所有一级负荷和一级 负荷中特别重要负荷的供电要求。
其他 防火 措施10 11 容量较高灯具（如卤钨灯、超过100W 白炽灯）嵌入安装时， 应采用隔热、散热措施，其电源线截面应不低于 4mm2且应设有金属保护管。
容量较高或发热量较大灯具如卤钨灯、白炽灯、荧光高压 汞灯、镇流器等不应直接安装于可燃材料上或与其接触 低压配电回路电缆桥架内敷设电缆截面总面积不应超过 40%电缆桥架内截面面积。

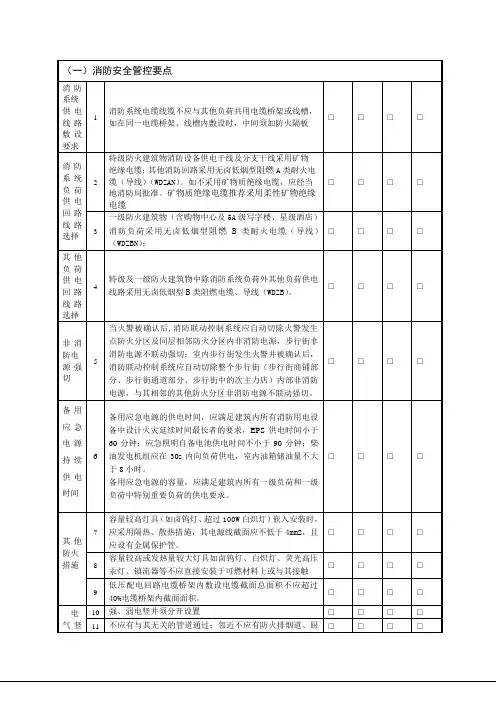

（一）消防安全管控要点消防系统供电线路敷设要求1消防系统电缆线缆不应与其他负荷共用电缆桥架或线槽，如在同一电缆桥架、线槽内敷设时，中间须加防火隔板□□□□消防系统负荷供电回路线路选择2特级防火建筑物消防设备供电干线及分支干线采用矿物绝缘电缆；其他消防回路采用无卤低烟型阻燃A类耐火电缆（导线）（WDZAN）。
如不采用矿物质绝缘电缆，应经当地消防局批准。
矿物质绝缘电缆推荐采用柔性矿物绝缘电缆□□□□3一级防火建筑物（含购物中心及5A级写字楼、星级酒店）消防负荷采用无卤低烟型阻燃B类耐火电缆（导线）（WDZBN）；□□□□其他负荷供电回路线路选择4特级及一级防火建筑物中除消防系统负荷外其他负荷供电线路采用无卤低烟型B类阻燃电缆、导线（WDZB）。
□□□□非消防电源强切5当火警被确认后,消防联动控制系统应自动切除火警发生点防火分区及同层相邻防火分区内非消防电源，步行街非消防电源不联动强切；室内步行街发生火警并被确认后，消防联动控制系统应自动切除整个步行街（步行街商铺部分、步行街通道部分、步行街中的次主力店）内部非消防电源，与其相邻的其他防火分区非消防电源不联动强切。
□□□□备用应急电源持续供电时间6备用应急电源的供电时间，应满足建筑内所有消防用电设备中设计火灾延续时间最长者的要求，EPS供电时间小于60分钟；应急照明自备电池供电时间不小于90分钟；柴油发电机组应在30s内向负荷供电，室内油箱储油量不大于8小时。
备用应急电源的容量，应满足建筑内所有一级负荷和一级负荷中特别重要负荷的供电要求。
□□□□其他防火措施7容量较高灯具（如卤钨灯、超过100W白炽灯）嵌入安装时，应采用隔热、散热措施，其电源线截面应不低于4mm2，且应设有金属保护管。
□□□□8容量较高或发热量较大灯具如卤钨灯、白炽灯、荧光高压汞灯、镇流器等不应直接安装于可燃材料上或与其接触□□□□9低压配电回路电缆桥架内敷设电缆截面总面积不应超过40%电缆桥架内截面面积。
